1 Multipor

2 Gyártás Alapanyagok: mész, homok, cement, pórusképző, víz 2

3 Előnyei Nem éghető (A1) Ásványi és tömör Nyomásálló és alaktartó Magasfokú hőszigetelőképesség Könnyen alakítható Európai engedély Természetes alapanyagok, környezetbarát Porózus, légáteresztő Hangelnyelő 3

4 Műszaki jellemzők Méretek: 600 x 500 mm Vastagság: d = 50/75/100/125/150/200/250/300 mm Testsűrűség: ρ = 115 kg/m³ Nyomószilárdság: 0,35 N/mm² Húzószilárdság: 0,08 N/mm² Tűzállóság: nem éghető A1 euro osztály Profilozás: sima Hővezetési tényező: λ = 0,045 W/mK Páradiffúzió: µ = 3 Szorpciós vízfelvétel: 6 m% (23 C 80% rel. páratartalom) Összenyomódás: 1 mm (1000 N nyomóerő hatására) 4

5 Anyag jellemzők 100% -ban ásványi alapanyagokból Stabil szerkezet az ásványi Tobermoritnak köszönhetően Nem tartalmaz szintetikus alkotókat Nem tartalmaz rostokat 5

6 Anyag jellemzők Porózus ( lélegző ) Páradiffúziós ellenállása nagyon kedvező (µ = 3) Vízfelvétel: rövid idejű merítés W P = 2,0 kg/m² hosszú idejű merítés W PL = 3,0 kg/m² Víztaszító / impregnált felületű (vízüveg permet) (Lábazat szigetelésként nem alkalmazható, ilyen esetben a teljes vízzárás megoldandó!) 6

7 Tűzvédelem Mulitpor Előzzük meg! Nem éghető A1 euro osztály Nem fejleszt mérgező gázokat égés során Nagyon lassú felmelegedés 7

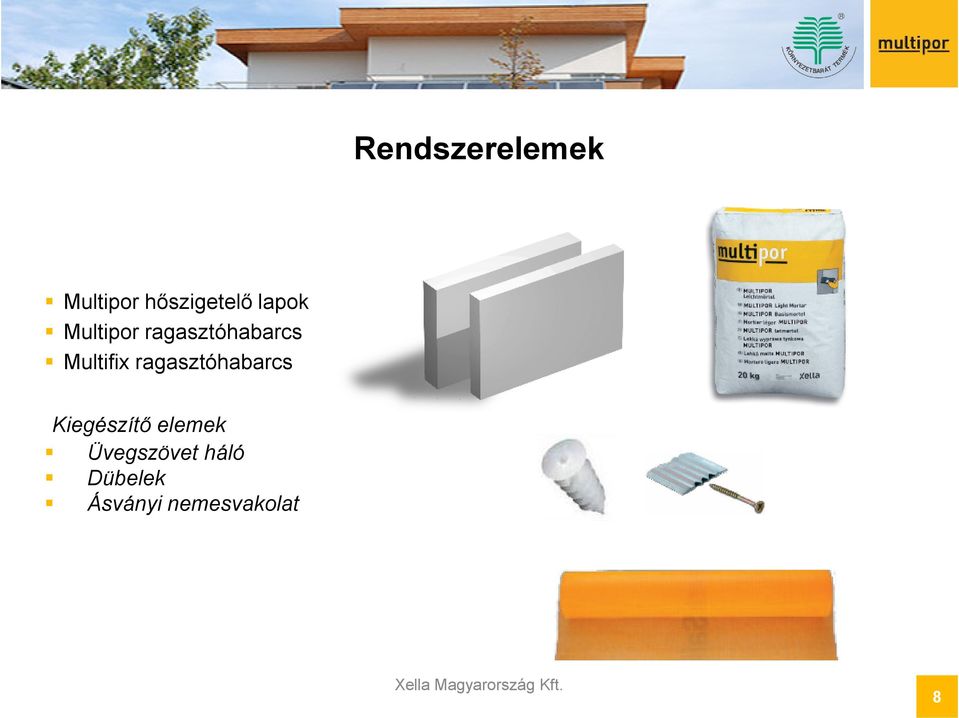

8 Rendszerelemek Multipor hőszigetelő lapok Multipor ragasztóhabarcs Multifix ragasztóhabarcs Kiegészítő elemek Üvegszövet háló Dübelek Ásványi nemesvakolat 8

9 Felhasználási területek 1. Falak belső oldali hőszigetelésére 2. Alulról hűlő födémeknél 3. Falak külső oldali hőszigetelésére 9

10 Homlokzati falak belső oldali hőszigetelése Általános esetben külső oldali homlokzati hőszigetelő rendszert alkalmazunk: csökken a hőveszteség, a falszerkezet pedig hőtárolóként dolgozik. Van olyan helyzet amikor ezt nem lehet kivitelezni: Műemlékvédelem Szomszédjogok Homlokzati díszek, kő-, téglaburkolat Mit lehet tenni? soproni Bíróság 10

11 Homlokzati falak belső oldali hőszigetelése Lehetséges megoldások: 1.Párazáró réteg beépítésével 2.Párazáró / vízzáró hőszigetelő anyaggal (pl. habüveg) 3.Kapilláraktív kálciumszilikát hőszigeteléssel (Multipor) 11

12 Multipor belső oldali hőszigetelés működési elve belső külső Alacsony hőmérséklet a hőszigetelés hideg oldalán Kondenzáció a szerkezetbe jutó pára hatására Gyors kiszáradás a kapilláris erő hatására Pára Ezáltal gyors száradás és, a magas lokális nedvességtartalom kiküszöbölése A lúgos közeg megakadályozza a penész kialakulását is! Csak normál légállapotok mellett!!! 2 1 Hőmérséklet Páratartalom 3 12

13 Multipor belső oldali hőszigetelés működési elve A szerkezeti rétegek (Multipor) páratartalmi változásainak vizsgálata: A Multipor hőszigetelés képes felvenni a helység páratartalmát, majd visszajuttatni azt a légtérbe. A pára leadás mindig nagyobb mértékű mint a felvétel, (nyári hónapok) ezért a szerkezet folyamatosan szárad. 13

14 Belső oldali hőszigetelés pártechnikai kritériumai A meglévő homlokzati falszerkezetek mentesek a felszivárgó nedvességektől (talajvíz, talajnedvesség, időszakos pangó vizek, stb.) A falazat csapóeső elleni védelme megoldott (pl. vízlepergető impregnálás, vagy ilyen tulajdonságú homlokzatfesték, nemesvakolat) A belső oldali hőszigeteléssel ellátott terek alacsony páraterhelésűek, normál légállapotúak (lakó vagy iroda funkció) A Multipor hőszigetelő lapok ragasztása és felületképzése Multipor habarccsal készül, (ragasztás: teljes felületű ragasztással) Multipor hőszigeteléssel ellátott felületek további glettelése és festése ásványi (mész, szilikát) alapú anyagok felhasználásával történik. (tapétázás nem javasolt - a tapétaragasztó párazáró rétegként funkcionál -, burkolás max.1-2m 2 felületen, ekkor hálózás utáni dübelezés szükséges) A szerkezeti rétegek (Multipor) páratartalmi változásainak vizsgálata: A Multipor hőszigetelés képes felvenni a helység páratartalmát, majd visszajuttatni azt a légtérbe. A pára leadás mindig nagyobb mértékű mint a felvétel, (nyári hónapok) ezért a szerkezet folyamatosan szárad. A homlokzati falba becsatlakozó szerkezetekre (födémek, falak, kávák) javasolt a hőszigetelés befordítása egy lap szélességben, a hőhidak minimalizálása, illetve a leghidegebb felület (sarok) áthelyezése miatt. 14

15 Kivitelezés Elemek szabása kézi fűrésszel Multipor ragasztóhabarcs felvitele Elemek összecsúsztatása 15

16 Kivitelezés Síkra csiszolás Ágyazó réteg felhordása (Multipor habarcs) Üvegszövet háló elhelyezése 16

17 Kivitelezés Vakolat simítása(szükség esetén újabb réteg Multipor habarcs felhordása), glettelés, festés További glett és festék rétegek: páraáteresztő, ásványi (mész, szilikát,) anyagú glett és festék anyagokkal! 17

18 Alulról hűlő födémek tűzálló hőszigetelése Felhasználási terület: átjárók, árkádok mélygarázsok fűtetlen pincék Alkalmazása: Új építésnél és felújításnál Elegendő ragasztani a felülethez (Nincs szükség mechanikus rögzítésre!) Igazodik a tagolt mennyezetekhez is 18

19 Kivitelezés Felület előkészítése Multipor ragasztóhabarcs keverése Multipor ragasztóhabarcs felhordása 19

20 Kivitelezés Az elemek elhelyezése, összecsúsztatása Felület kiigazítása csiszolóval 20

21 Hőhídmentes csomóponti kialakítás Horganyzott tartóprofil elhelyezése az oldalfalon Hőszigetelő lapok elhelyezése 21

22 vasbeton gerenda hőszigetelése Először a gerenda alsó síkjára helyezzük (Ne legyen habarcs a csatlakozó éleken!) Építési sorrend 22

23 Felületképzés Festés nélkül is esztétikus, ellenálló felület. (dübelezés nem szükséges) Közvetlen festés (dübelezés nem szükséges) Üvegszövet erősítésű ágyazóréteg (tapaszolás) + festés (dübeles megerősítés szükséges!) 23

24 Multipor hőszigetelő rendszer Rendszerösszetevők: Multipor ásványi hőszigetelőlap Multifix ragasztó- és ágyazóhabarcs Üvegszövet háló : Tolnatext , 145g/m2 Vakolatalapozó: Lb-Knauf Putzgrund Dörzsölt vakolat: Lb-Knauf Edelputz Extra Dübelek : beütő vagy csavaró szeges tárcsás dübelek Lábazati indítóprofil, hálós élvédők, sarok és egyéb fém profilok 24

25 Multipor Ragasztó habarcsok Multifix Testsűrűség: 770 kg/m3 Páradiffúziós ellnállási szám (µ): 10 Hővezetési tényező (λ): 0,18W/mK Anyagszükséglet : Ragasztáshoz: kb. 3 kg/m2 Ágyazóréteghez: kb. 3 kg/m2 Keverővíz: kb. 0,4 liter/kg kb. 8 liter/zsák Bedolgozási idő: kb. 1,5 óra Csomagolás: 20 kg/zsák 700 kg/ rkp Felhasználási terület: Belső oldali hőszigetelés, alulról hűlő födémek Testsűrűség: 1400 kg/m3 Páradiffúziós ellnállási szám (µ): 10 Hővezetési tényező (λ): 0,45 W/mK Anyagszükséglet : Ragasztáshoz: kb. 5 kg/m2 Ágyazóréteghez: kb. 5 kg/m2 Keverővíz: kb. 0,28 liter/kg kb. 7 liter/zsák Bedolgozási idő: kb. 2 óra Csomagolás: 25 kg/zsák 1,2 t/ rkp Felhasználási terület: Külső oldali hőszigetelés, alulról hűlő födémek Raktározás A cementtel azonos módon, száraz, fedett helyen, eredeti csomagolásban (raklapon), legfeljebb 12 hónapig. 25

26 Rétegrend 1. Homlokzati fal (szükség esetén felület kiegyenlítéssel) 2. Multifix ragasztóhabarcs 3. Multipor hőszigetelő lap 4. Beütő vagy becsavarós szeges tárcsás dübel 5. Multifix ragasztóhabarcs ágyazó réteg 6. Üvegszövet háló 7. Multifix ragasztóhabarcs fedőréteg 8. Homlokzati ásványi vakolat (alapozóréteggel) 9. Hálós élvédő profil 10.Lábazati indító profil 11.Vízorr profil 12.Ablakpárkány 13.Ablakkáva szigetelés 14.Légzárást biztosító profil 26

27 Passzívház fal Ytong Classic Multipor 200 U = 0,14 W/m 2 K Silka 250 NF+GT + Multipor 300 U = 0,14 W/m 2 K 27

28 Kiegészítő elemek tiplik, dübelek spirál tipli lemez tipli 28

29 Kiegészítő elemek elektromos szerelvények 29

30 Köszönöm a figyelmet! Passzív ház - Ausztria Passzív ház - Ausztria Passzív ház - Ausztria
