1 A hidarulikai beszabályozás, mint az energiamegtakarítás eszköze Kepka György okl. gépészmérnök Épületenergetikus szakmérnök Szabályozás vagy beszabályozás? 1

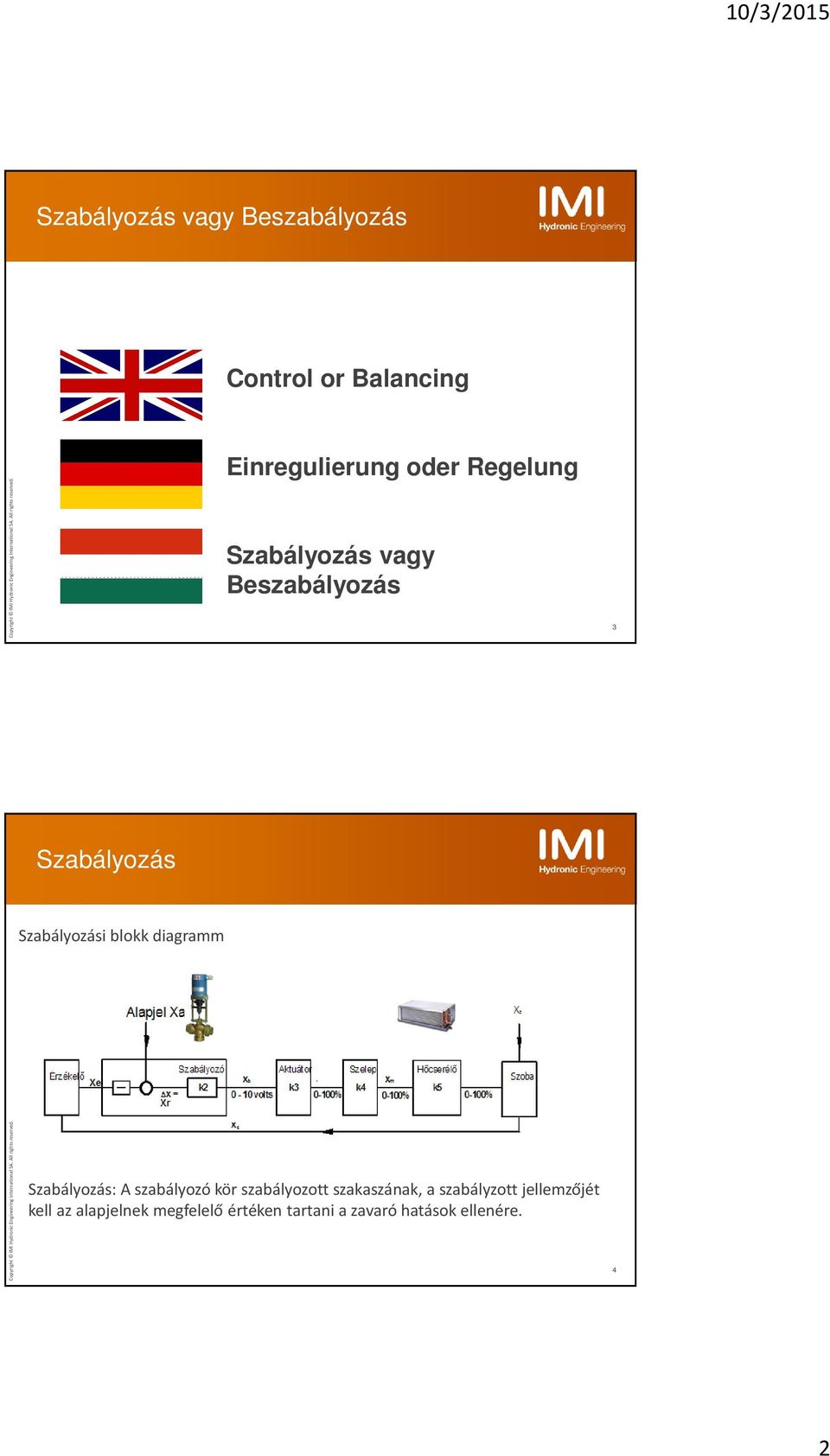

2 Szabályozás vagy Beszabályozás Control or Balancing Einregulierung oder Regelung Szabályozás vagy Beszabályozás 3 Szabályozás Szabályozási blokk diagramm Szabályozás: A szabályozó kör szabályozott szakaszának, a szabályzott jellemzőjét kell az alapjelnek megfelelő értéken tartani a zavaró hatások ellenére. 4 2

diagramm Szabályozás: A szabályozó kör szabályozott szakaszának, a

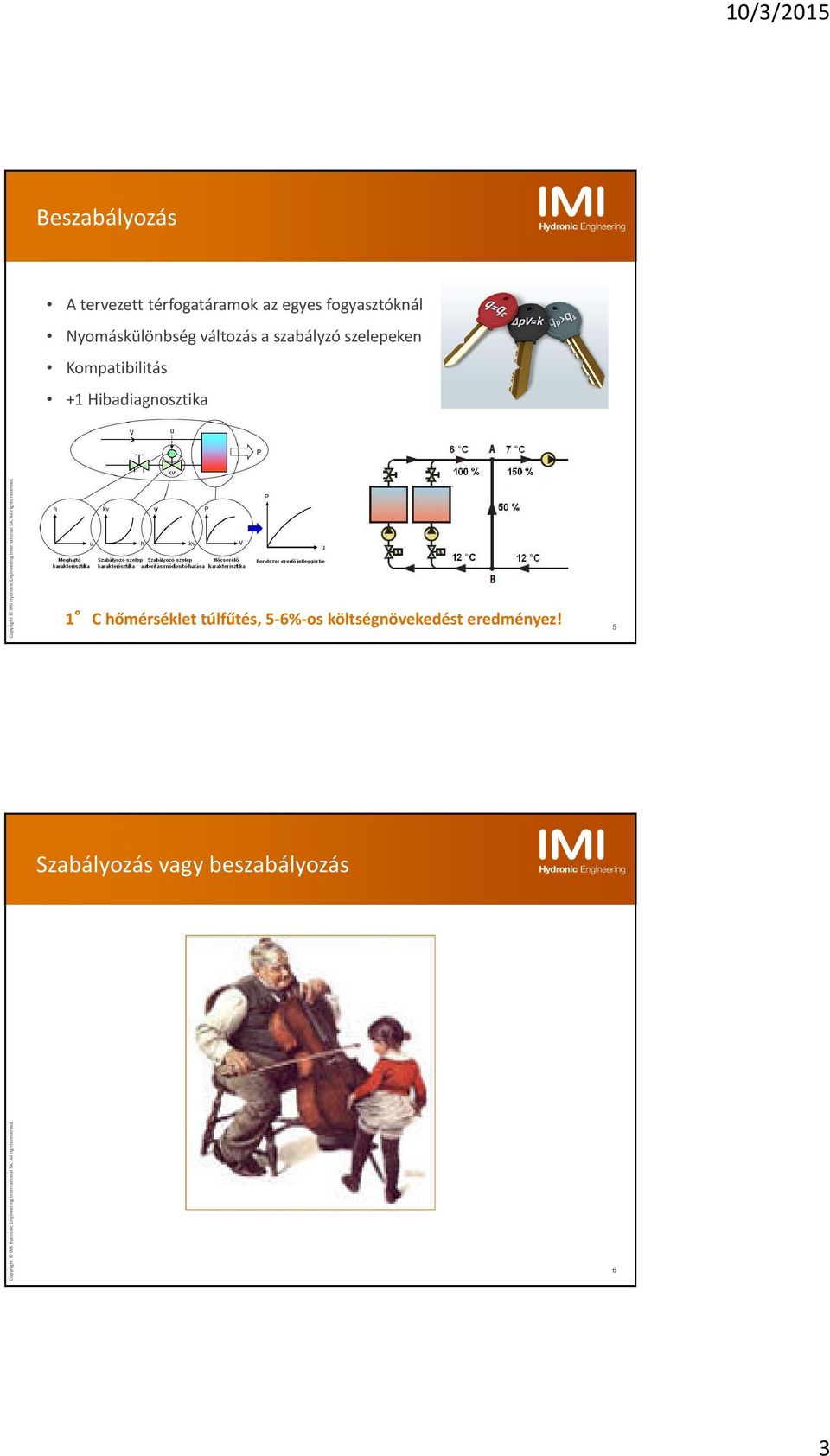

3 Beszabályozás A tervezett térfogatáramok az egyes fogyasztóknál Nyomáskülönbség változás a szabályzó szelepeken Kompatibilitás +1 Hibadiagnosztika 1 C hőmérséklet túlfűtés, 5-6%-os költségnövekedést eredményez! 5 Szabályozás vagy beszabályozás 6 3

Kompatibilitás +1 Hibadiagnosztika 1 C hőmérséklet túlfűtés,

4 Szabályozás vagy beszabályozás Szabályozó szelep Radiátor fojtó szelep 7 Szabályozás vagy beszabályozás Szabályozó szelep Beszabályozó szelep 8 4

5 Elvárások Elvárások Az elvárások a hidraulikai rendszerekkel szemben egyre nagyobbak Energia hatékonyság Komfort Változtatható rendszerek a változó igények szerint Korszerű épületfelügyelet Megtérülő beruházás 10 5

hatékonyság Komfort Változtatható rendszerek a

6 Beszabályozatlan rendszerek ismérvei Az épületben a kívánt hőmérsékletet nem lehet mindenhol elérni A beépített teljesítmény nem elegendő már akár részterhelésnél sem Az energia költségek a vártnál jóval magasabbak A szabályzó szelepek és meghajtóik gyakori meghibásodása A közvetítő közeg hőmérséklet különbsége alacsonyabb a vártnál Csökkentett üzemmód után egyes helyiségek hőmérséklete nehezen, illetve a többinél lényegesen lassabban közelíti meg a kívánt értéket 1 C hőmérséklet túlfűtés, 5-6%-os költségnövekedést eredményez! 11 Beszabályozott rendeszer ismérvei 20 C 20 C A helyiségekben a kívánt (tervezett) hőmérsékletek elérhetőek A többlet energiafelhasználás (túlfűtések) csökkentése miatt csökkennek a költségek A csökkenő költségek ellenére javul a komfortérzet. Csökkentet üzemmód után is a helyiségek megfelelő sebességgel érik el a kívánt értéket 1 C hőmérséklet túlfűtés, 5-6%-os költségnövekedést eredményez! 12 6

nehezen, illetve a többinél lényegesen lassabban közelíti meg a kívánt értéket 1 C hőmérséklet túlfűtés, 5-6%-os költségnövekedést eredményez!

7 Beszabályozási terv Beszabályozási terv Mit kell egy beszabályozási terven feltüntetni? 14 7

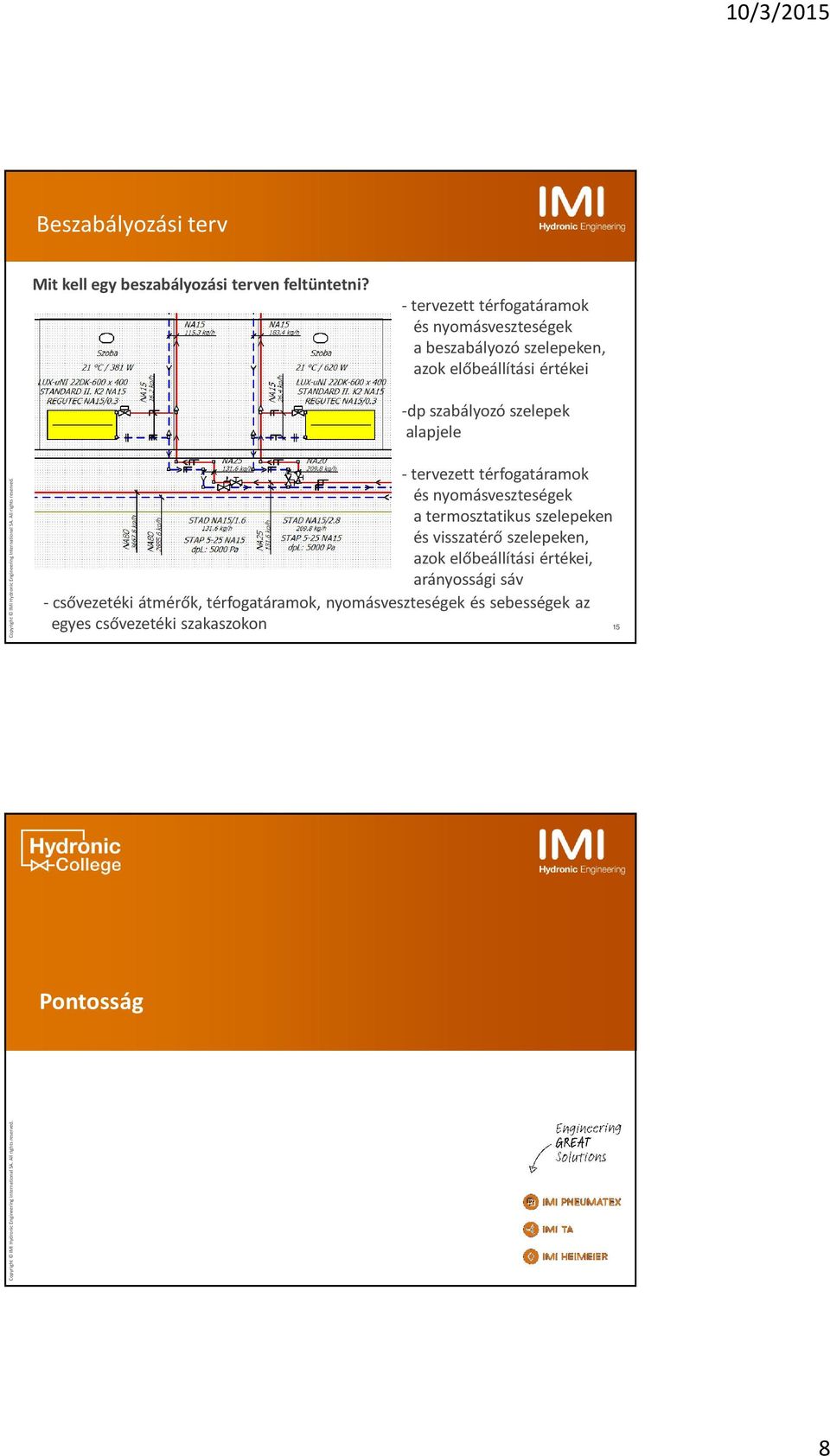

8 Beszabályozási terv Mit kell egy beszabályozási terven feltüntetni? - tervezett térfogatáramok és nyomásveszteségek a beszabályozó szelepeken, azok előbeállítási értékei -dpszabályozó szelepek alapjele - tervezett térfogatáramok és nyomásveszteségek a termosztatikus szelepeken és visszatérő szelepeken, azok előbeállítási értékei, arányossági sáv - csővezetéki átmérők, térfogatáramok, nyomásveszteségek és sebességek az egyes csővezetéki szakaszokon 15 Pontosság 8

szelepek alapjele - tervezett térfogatáramok és nyomásveszteségek a termosztatikus szelepeken és visszatérő

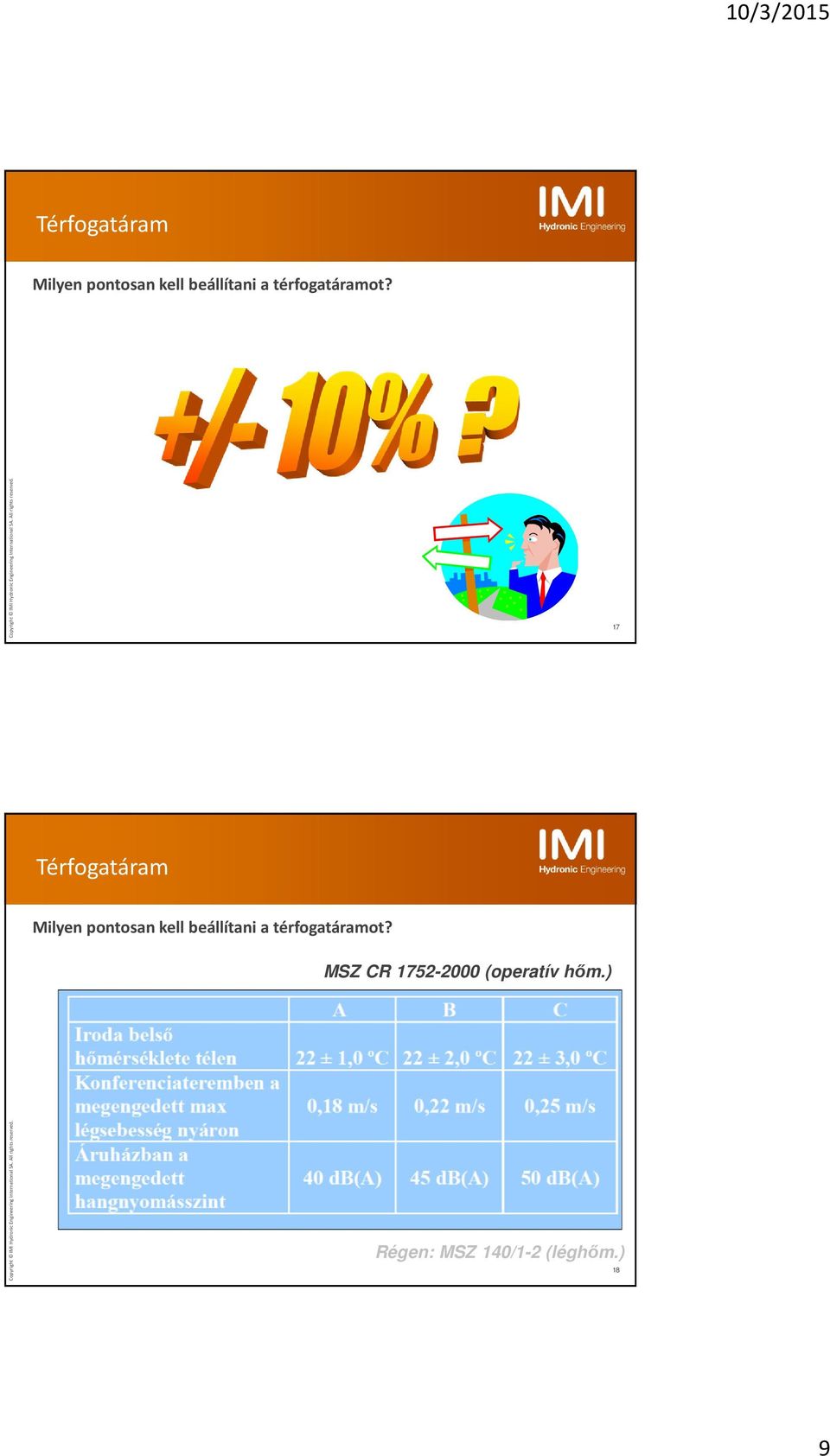

9 Térfogatáram Milyen pontosan kell beállítani a térfogatáramot? 17 Térfogatáram Milyen pontosan kell beállítani a térfogatáramot? MSZ CR (operatív hőm.) Régen: MSZ 140/1-2 (léghőm.) 18 9

10 Térfogatáram A hőleadók teljesítménye és térfogatárama közötti összefüggés nem lineáris. Minél nagyobb a Φ szám értéke, annál meredekebb a jelleggörbe, így a névleges munkapontnál az egységi térfogatáram változáshoz egyre nagyobb teljesítmény változás tartozik. t Φ = t A jelleggörbe lefutása a Φ termikus hatásfoktól függ előlőreme előlőreme Példa : t t visszatérő helyiség 80 C 60 C Φ = = C 20 C 60 C 40 C Φ = = C 20 C 19 Térfogatáram Véső soron beruházói döntés, hogy milyen pontosan kell beállítani a térfogatáramot 20 10

11 Bónuszok Hibadiagnosztika TA Select 4 Hidraulikai méretező szoftver 22 11

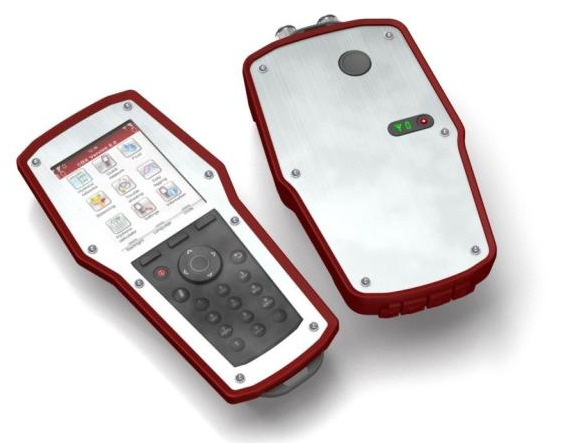

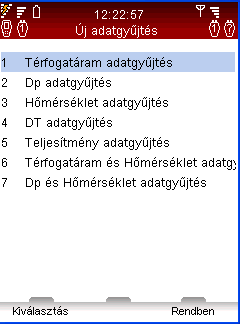

12 Adatgyűjtés A TA-Scope mérőkomputer segítségével adatgyűjtés végezhető: - Térfogatáram, - Nyomáskülönbség - Hőmérséklet - Hőmérséklet különbség - Teljesítmény - Térfogatáram és hőmérséklet - Nyomáskülönbség és hőmérséklet 23 Adatgyűjtés A TA-Scope mérőkomputer segítségével adatgyűjtés végezhető: - Térfogatáram, - Nyomáskülönbség - Hőmérséklet - Hőmérséklet különbség - Teljesítmény - Térfogatáram és hőmérséklet - Nyomáskülönbség és hőmérséklet 24 12

13 Megtakarítási lehetőségek A diszkomfort többletköltsége 6-11% * Az 1 C-kal magasabb helyiséghőmérséklet többlet költsége Fűtés 12-18% * Az 1 C-kal alacsonyabb helyiséghőmérséklet többlet költsége (*) a rendszer éves energiaköltségére vetítve Hűtés 26 13

12-18% * Az 1 C-kal alacsonyabb helyiséghőmérséklet többlet

14 Megtakarítási potenciálok 27 Referenciák 28 14

15 Záró gondolat 29 Köszönöm figyelmüket! 15
