1 Kompakt légkezelok Az AEROPRODUKT Zrt. kis szellõztetõ rendszerekhez, alap legkezelési feladatokhoz gyártja a kompakt légkezelõ berendezéseit. A gépek alakalmasak fûtésre, hûtésre, szûrésre, hõvisszanyerésre, páramentesítésre kis beépítési helyigény mellett. Ezek a berendezések költséghatékony megoldást kínálnak olyan helyiségek szellõztetésére, ahol a levegõminõség biztosítását kontrollált, energiatakarékos módon kívánják megvalósítani. Az általunk gyártott kompakt légkezelõ berendezések alkalmazhatók: ipari üzemek, éttermek, vendéglátó helyek, irodák, családi házak, orvosi rendelõk, sportlétesítmények szellõztetésére. AP kompakt légkezelõ berendezés elnevezése és típusai IRODÁK/ORVOSI RENDELOK VENDÉGLÁTÓHELYEK/ÉTTEREM CSALÁDI HÁZAK AP-KL AP-KV ventilátor Géptípus: AP-KV - fekvõ kivitel, csak ventilátor AP-KC - fekvõ kivitel, hõvisszanyerõ nélkül AP-KL - lapos, mennyezet alá függeszthetõ, egymás melletti hõvisszanyerõvel AP-KS - álló kivitel, egymás feletti hõvisszanyerõvel AP-KC ventilátor szurovel Típusnagyság: m /h névleges kezelt légmennyiség m /h névleges kezelt légmennyiség m /h névleges kezelt légmennyiség m /h névleges kezelt légmennyiség AP-KL ventilátor szurovel és lemezes hovisszanyerovel mennyezeti kivitel Fûtés módja: (opcionális) 0 - nincs beépített fûtõtest 1 - beépített vizes fûtõ 2 - bépített elektromos fûtõ Hûtés módja: (opcionális) 0 - nincs beépített hûtõtest 1 - beépített vizes hûtõ 2 - bépített direkt elpárologtató AP-KS ventilátor szurovel és lemezes hovisszanyerovel álló kivitel

2 Kompakt légkezelok Kompakt légkezelõk szerkezeti felépítése A különbözõ típusjelû kompakt készülékek horganyzott acéllemez burkoló elemekbõl, vázszerkezet alkalmazása nélkül vannak fölépítve. A burkoló elemeket bontható csavarkötések rögzítik egymáshoz, így szükség esetén a készülékek elemeikre bonthatók szét. Alapkivitel: A burkoló elemek 0 mm vastagságúak, belsõ felületük alapkivitelben üvegselyem szövettel burkolt, kiváló akusztikai elnyelõ képességekkel rendelkezõ ásványgyapot (Tûzvédelmi osztály: A1; Hõvezetési tényezõ: ëd=0,02 W/mk ). Ezzel a megoldással a berendezés kiváló hõszigeteléssel és nagy hatásfokú akusztikai csillapítással rendelkezik. Opció: Mindegyik típus kérhetõ kívül-belül horganyzott lemezzel fedett felülettel is, amely alapesetben a burkolati elemek zárt cellás kemény poliuretán habbal ( Tûzvédelmi osztály: B2; Hõvezetési tényezõ: ëd=0,028 W/mk) vannak kitöltve. Ez a kiviteli változat elsõsorban olyan alkalmazásokhoz ajánlott, amikor a belsõ felületek elpiszkolódására kell számítani, mint például nagykonyhai szellõzés elszívó ágában. A burkoló elemek külsõ felülete RAL 705 (világos szürke) színre festett horganyzott lemez, de igény esetén vállaljuk egyedi színû külsõ felületet a RAL színskála szerint és natur horganyzott lemez külsõ burkolást is. Kompakt légkezelõ egység funkcionális elemei ventilátor - elõrehajló lapátozású, csigaházas ventilátor, - motorok egyfázisúak, üzemi kondenzátorosak, - a motorok belsõ hõvédelemmel ellátottak, - rendekívül üzembiztosak, - a ventilátor két fordulaton üzemelhet. hocserélo - hûtõ vagy fûtõ hõcserélõként használható - vizes és freonos hõcserélõk - rézcsövekbõl és sajtolt alumíniumból áll - kétcsöves vagy négycsöves rendszer, - kondenzvízelvezetés nyitható ajtó csonkkivezetés szuro - speciális méretû G4 minõségû szûrõ - szûrõ cseréjéhez a kezelõ oldalon szerszám nélkül nyitható ajtó van. hovisszanyero - lemezes levegõ-levegõ hõvisszanyerõ - egymás feletti vagy melletti kivitel - szellõzõ levegõt elõfûti vagy hûti - könnyen oldalról kihúzható AP-KS típusnál

3 AP-KL kompakt légkezelõ berendezés - fekvõ kivitel Az AP-KS típusú kompakt légkezelõ berendezések kitûnen alkalmazhatóak olyan esetekben, amikor kontrollárt, mesterséges szellõzetésre van szükség hõvisszanyerõ alkalmazásával. Ezen berendezésekbe jó hatásfokú, lemezes hõvisszanyerõ, külsõ forgórészre integrált, elõrehajló lapátozású ventilátorok és G4 minõségû szûrõ van építve. Ennél a típusoknál is lehetõség van a szellõztett levegõ utóhûtésére, fûtésére is a késõbbiekben részletezett mûszaki paraméterek szerint. A készülékek négy építési nagyságban, 500, 1000, 2000 és 000 (m /h) névleges légszállításokra méretezve készülnek. AP-KL kompakt légkezelõ berendezés méretei AP-KL-.00 AP-KL-.10 AP-KL-.01 DX DX AP-KL-.20 AP-KL-.02 AP-KL-.22 DX AP-KL-.12 AP-KL kompakt légkezelõ berendezés méretei AP-KL-.21 AP-KL-.11 b b h h H h2 h2 B L DN DN H h2 Típus AP-KL-05 AP-KL-10 AP-KL-20 AP-KL-0 Csatlakozó légcsatorna mérete DN [mm] Nyomócsonk méret (hxb) [mm] 100x x x x5 Magasság (H) [mm] Hossz (L) [mm] Szélesség (B) [mm] Csonkpozíciók (h1) [mm] Csonkpozíciók (h2) [mm] KEZELÉSI OLDAL JOBBOS KEZELÉSI OLDAL BALOS Elszívott levegõ iránya Friss levegõ iránya Friss levegõ iránya Elszívott levegõ iránya AP-KL/1/1

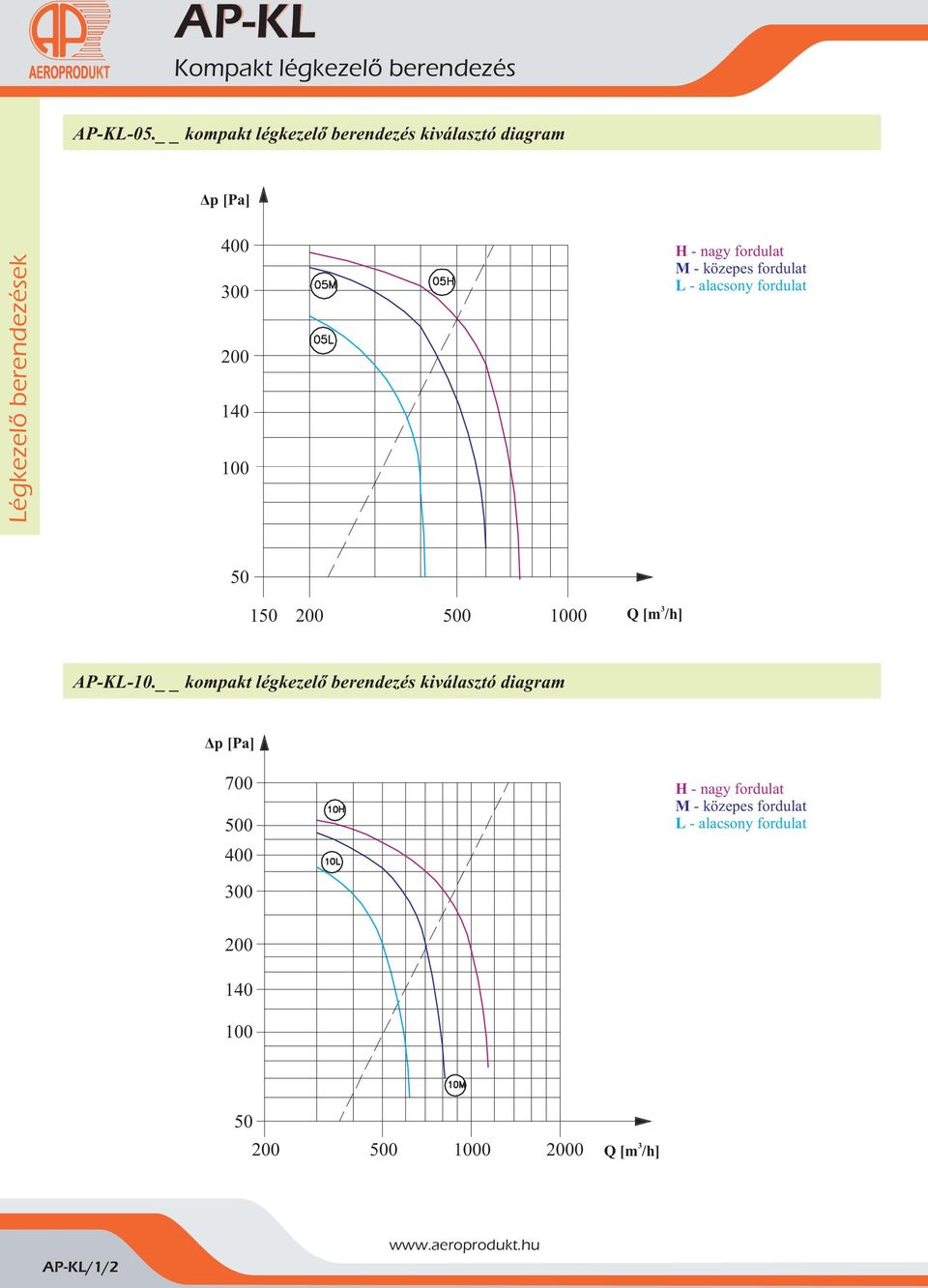

4 AP-KL-05. kompakt légkezelõ berendezés kiválasztó diagram Äp [Pa] H - nagy fordulat M - közepes fordulat L - alacsony fordulat Q [m /h] AP-KL-10. kompakt légkezelõ berendezés kiválasztó diagram Äp [Pa] H - nagy fordulat M - közepes fordulat L - alacsony fordulat Q [m /h] AP-KL/1/2

5 AP-KL-20. kompakt légkezelõ berendezés kiválasztó diagram Äp [Pa] H - nagy fordulat M - közepes fordulat L - alacsony fordulat Q [m /h] AP-KL-0. kompakt légkezelõ berendezés kiválasztó diagram Äp [Pa] H - nagy fordulat M - közepes fordulat L - alacsony fordulat Q [m /h] AP-KL/1/

6 AP-KL-05. kompakt légkezelõ berendezés mûszaki adtalap HÕVISSZANYERÕ FÛTÉS 2 SOROS VIZES HÕCSERÉLÕVEL (-15/20 C) Villamos fûtõ HÛTÉS SOROS VIZES HÕCSERÉLÕVEL (2/25 C) DIREKT ELPÁROL. [-15 C;90% 20 C;50%] [-10 C;90% [-5 C;90% [2 C;40% 25 C;60%] [90/70 C [80/60 C [70/50 C [7/1 C [6/12 C 2 C/40% R410A; 5 C Légmennyiség [m /h] Visszanyert teljesítmény [kw] 1,7 2 2,4 2,7,1,4 Hatásfok [%] 52,7 52,7 52,7 52,7 52,7 52,7 Kondenzátum mennyiség [kg/h] 0,7 0,8 0,99 1,1 1,26 1,4 Kilépõ hõfok [ C],4,4,4,4,4,4 Kilépõ rel. páratartalom [%] Visszanyert teljesítmény [kw] 1,6 1,9 2,2 2,4 2,8,1 Hatásfok [%] 52,9 52,9 52,9 52,9 52,9 52,9 Kondenzátum mennyiség [kg/h] 0,6 0,7 0,9 1 1,1 1,2 Kilépõ hõfok [ C] 6,9 6,9 6,9 6,9 6,9 6,9 Kilépõ rel. páratartalom [%] 25,9 25,9 25,9 25,9 25,9 25,9 Visszanyert teljesítmény [kw] 1, 1,5 1,8 2 2,2 2,5 Hatásfok [%] 51,5 51,5 51,5 51,5 51,5 51,5 Kondenzátum mennyiség [kg/h] 0,4 0,5 0,5 0,6 0,7 0,8 Kilépõ hõfok [ C] 8,9 8,9 8,9 8,9 8,9 8,9 Kilépõ rel. páratartalom [%],,,,,, Visszanyert teljesítmény [kw] 0, 0, 0,4 0,4 0,5 0,5 Hatásfok [%] 48,2 48,2 48,2 48,2 48,2 48,2 Kilépõ hõfok [ C] 28,6 28,6 28,6 28,6 28,6 28,6 Kilépõ rel. páratartalom [%] 48,5 48,5 48,5 48,5 48,5 48,5 Levegõ átlagsebessége Légellenállás [m/s] 1,1 1, 1,5 1,7 2 2,2 [Pa] Fûtõteljesítmény [kw],7 4, 4,8 5, 5,7 6 Folyadékmennyiség [m /h] 0,17 0,19 0,21 0,2 0,25 0,27 Vízoldali ellenállás [kpa] 2,,7 4,4 5,2 6 Kilépõ hõfok [ C] 46,6 44,6 4 41,5 40,2 9,1 Fûtõteljesítmény [kw],2,6 4,1 4,5 4,9 5, Folyadékmennyiség [m /h] 0,1 0,2 0,2 0,2 0,2 0,2 Vízoldali ellenállás [kpa] 1,7 2,2 2,7,,8 4,4 Kilépõ hõfok [ C] 40 8,4 7 5,8 4,7,7 Fûtõteljesítmény [kw] 2,6 2,9,,7 4 4, Folyadékmennyiség [m /h] 0,1 0,1 0,2 0,2 0,2 0,2 Vízoldali ellenállás [kpa] 1,2 1,5 1,9 2, 2,6,1 Kilépõ hõfok [ C],1 1,9 0,8 29, , Beépített villamos teljesítmény [kw] x1,5=4,5 Felvett áram 20V x400v DC [A] 19,5 / 6,5 Kilépõ hõfok [ C] ,9 1,4 28,6 Hûtõteljesítmény [kw] 1,7 1,9 2,1 2, 2,5 2,6 Folyadékmennyiség [m /h] 0,2 0, 0, 0, 0, 0,4 Vízoldali ellenállás [kpa] 0,5 0,6 0,7 0,8 0,9 1,1 Kilépõ hõfok [ C] 14,7 15,4 15,9 16,4 16,8 17, Kondenzátum mennyiség [kg/h] 0,7 0,8 0,8 0,9 0,9 1 Hûtõteljesítmény [kw] 1,8 2,1 2, 2,5 2,7 2,9 Folyadékmennyiség [m /h] 0,25 0,29 0,2 0,6 0,8 0,4 Vízoldali ellenállás [kpa] 0,6 0,7 0,8 1 1,1 1, Kilépõ hõfok [ C] 1,9 14,6 15,2 15,7 16,1 16,5 Kondenzátum mennyiség [kg/h] 0,8 0,9 1 1,1 1,2 1,2 Hûtõteljesítmény [kw] 1,9 2,1 2, 2,5 2,7 2,9 Folyadékmennyiség [kg/h] Kilépõ hõfok [ C] 1 1,8 14, ,4 15,9 Kondenzátum mennyiség [kg/h] 1 1,1 1,1 1,2 1,2 1, AP-KL/1/4

7 AP-KL-10. kompakt légkezelõ berendezés mûszaki adtalap HÕVISSZANYERÕ FÛTÉS 2 SOROS VIZES HÕCSERÉLÕVEL (-15/20 C) Villamos fûtõ HÛTÉS 4 SOROS VIZES HÕCSERÉLÕVEL (2/25 C) DIREKT ELPÁROL. [-15 C;90% 20 C;50%] [-10 C;90% [-5 C;90% [2 C;40% 25 C;60%] [90/70 C [80/60 C [70/50 C [7/1 C [6/12 C 2 C/40% R410A; 5 C Légmennyiség [m /h] Visszanyert teljesítmény [kw] 4,1 5 5,8 6,6 7,5 8, Hatásfok [%] 6,7 6,7 6,7 6,7 6,7 6,7 Kondenzátum mennyiség [kg/h] 1,7 2 2,4 2,7,4 Kilépõ hõfok [ C] 7,2 7,2 7, 7, 7, 7, Kilépõ rel. páratartalom [%] 16,9 16,9 16,9 16,9 16,9 16,9 Visszanyert teljesítmény [kw],7 4,5 5,2 6 6,7 7,5 Hatásfok [%] 6,9 6,9 6,9 6,9 6,9 6,9 Kondenzátum mennyiség [kg/h] 1,5 1,8 2,1 2,4 2,7 Kilépõ hõfok [ C] 10,4 10,4 10,4 10,4 10,4 10,4 Kilépõ rel. páratartalom [%] 20,4 20,4 20,4 20,4 20,4 20,4 Visszanyert teljesítmény [kw],6 4,2 4,8 5,4 6 Hatásfok [%] 62, 62, 62, 62, 62, 62, Kondenzátum mennyiség [kg/h] 1 1,1 1, 1,5 1,7 1,9 Kilépõ hõfok [ C] 11,8 11,8 11,8 11,8 11,8 11,8 Kilépõ rel. páratartalom [%] 27,4 27,4 27,4 27,4 27,4 27,4 Visszanyert teljesítmény [kw] 0,7 0,8 0,9 1 1,2 1, Hatásfok [%] 58,2 58,2 58,2 58,2 58,2 58,2 Kilépõ hõfok [ C] 27,9 27,9 27,9 27,9 27,9 27,9 Kilépõ rel. páratartalom [%] 50,5 50,5 50,5 50,5 50,5 50,5 Levegõ átlagsebessége Légellenállás [m/s] 1,1 1, 1,6 1,8 2 2,2 [Pa] Fûtõteljesítmény [kw] 6,7 7,7 8,6 9,5 10, 11,1 Folyadékmennyiség [m /h] 0, 0,4 0,8 0,42 0,46 0,49 Vízoldali ellenállás [kpa] 2,9,8 4,7 5,6 6,6 7,7 Kilépõ hõfok [ C] 46,5 44,7 4,2 41,9 40,7 9,7 Fûtõteljesítmény [kw] 5,6 6,5 7,2 8 8,7 9, Folyadékmennyiség [m /h] 0,25 0,28 0,2 0,5 0,8 0,41 Vízoldali ellenállás [kpa] 2 2,7, 4 4,7 5,5 Kilépõ hõfok [ C] 40,1 8,6 7,4 6, 5, 4,4 Fûtõteljesítmény [kw] 4,5 5,1 5,8 6,4 6,9 7,5 Folyadékmennyiség [m /h] 0,19 0,22 0,25 0,28 0, 0, Vízoldali ellenállás [kpa] 1, 1,7 2,2 2,6,1,6 Kilépõ hõfok [ C], 2, 1, 0,5 29,7 29,1 Beépített villamos teljesítmény [kw] 6x1,5=9 Felvett áram 20V x400v DC [A] 1 Kilépõ hõfok [ C] ,8 5, 2,5 Hûtõteljesítmény [kw],4,8 4,2 4,6 4,9 5, Folyadékmennyiség [m /h] 0,47 0,54 0,58 0,65 0,68 0,72 Vízoldali ellenállás [kpa] 0,8 1 1,2 1,4 1,6 1,8 Kilépõ hõfok [ C] 14,5 15,1 15,7 16,1 16,5 16,9 Kondenzátum mennyiség [kg/h] 1,5 1,7 1,8 1,9 2 2,1 Hûtõteljesítmény [kw],7 4,2 4,7 5,1 5,5 5,9 Folyadékmennyiség [m /h] 0,5 0,58 0,65 0,72 0,76 0,8 Vízoldali ellenállás [kpa] 0,9 1,2 1,4 1,7 1,9 2,2 Kilépõ hõfok [ C] 1,6 14, 14,9 15,4 15,8 16,2 Kondenzátum mennyiség [kg/h] 1,8 2 2,2 2, 2,5 2,6 Hûtõteljesítmény [kw],8 4,2 4,6 5 5,4 5,7 Folyadékmennyiség [kg/h] Kilépõ hõfok [ C] 12,9 1,7 14, 14,8 15, 15,7 Kondenzátum mennyiség [kg/h] 2 2,2 2, 2,4 2,4 2,5 AP-KL/1/5

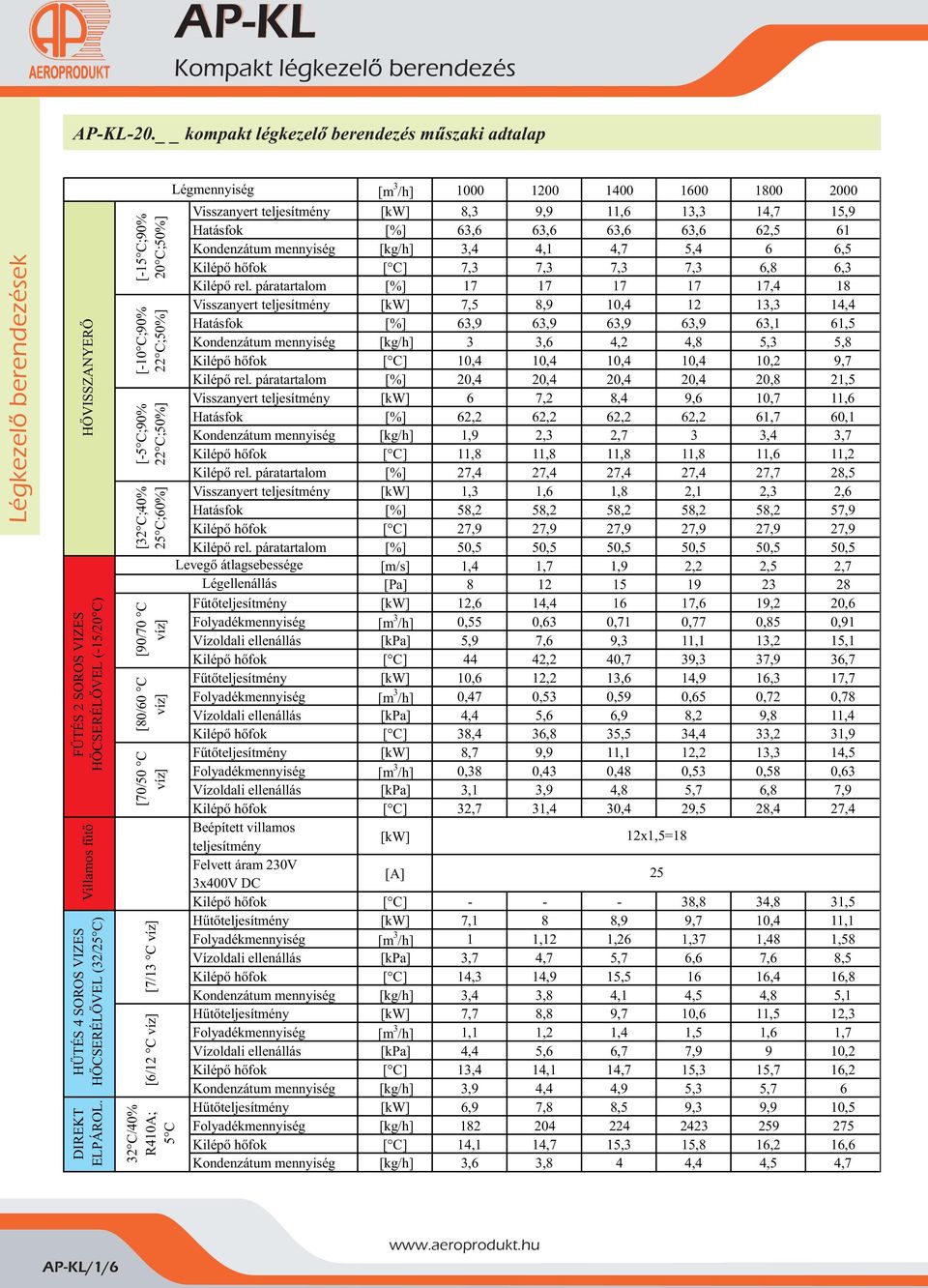

8 AP-KL-20. kompakt légkezelõ berendezés mûszaki adtalap HÕVISSZANYERÕ FÛTÉS 2 SOROS VIZES HÕCSERÉLÕVEL (-15/20 C) Villamos fûtõ HÛTÉS 4 SOROS VIZES HÕCSERÉLÕVEL (2/25 C) DIREKT ELPÁROL. [-15 C;90% 20 C;50%] [-10 C;90% [-5 C;90% [2 C;40% 25 C;60%] [90/70 C [80/60 C [70/50 C [7/1 C [6/12 C 2 C/40% R410A; 5 C Légmennyiség [m /h] Visszanyert teljesítmény [kw] 8, 9,9 11,6 1, 14,7 15,9 Hatásfok [%] 6,6 6,6 6,6 6,6 62,5 61 Kondenzátum mennyiség [kg/h],4 4,1 4,7 5,4 6 6,5 Kilépõ hõfok [ C] 7, 7, 7, 7, 6,8 6, Kilépõ rel. páratartalom [%] ,4 18 Visszanyert teljesítmény [kw] 7,5 8,9 10,4 12 1, 14,4 Hatásfok [%] 6,9 6,9 6,9 6,9 6,1 61,5 Kondenzátum mennyiség [kg/h],6 4,2 4,8 5, 5,8 Kilépõ hõfok [ C] 10,4 10,4 10,4 10,4 10,2 9,7 Kilépõ rel. páratartalom [%] 20,4 20,4 20,4 20,4 20,8 21,5 Visszanyert teljesítmény [kw] 6 7,2 8,4 9,6 10,7 11,6 Hatásfok [%] 62,2 62,2 62,2 62,2 61,7 60,1 Kondenzátum mennyiség [kg/h] 1,9 2, 2,7,4,7 Kilépõ hõfok [ C] 11,8 11,8 11,8 11,8 11,6 11,2 Kilépõ rel. páratartalom [%] 27,4 27,4 27,4 27,4 27,7 28,5 Visszanyert teljesítmény [kw] 1, 1,6 1,8 2,1 2, 2,6 Hatásfok [%] 58,2 58,2 58,2 58,2 58,2 57,9 Kilépõ hõfok [ C] 27,9 27,9 27,9 27,9 27,9 27,9 Kilépõ rel. páratartalom [%] 50,5 50,5 50,5 50,5 50,5 50,5 Levegõ átlagsebessége Légellenállás [m/s] 1,4 1,7 1,9 2,2 2,5 2,7 [Pa] Fûtõteljesítmény [kw] 12,6 14, ,6 19,2 20,6 Folyadékmennyiség [m /h] 0,55 0,6 0,71 0,77 0,85 0,91 Vízoldali ellenállás [kpa] 5,9 7,6 9, 11,1 1,2 15,1 Kilépõ hõfok [ C] 44 42,2 40,7 9, 7,9 6,7 Fûtõteljesítmény [kw] 10,6 12,2 1,6 14,9 16, 17,7 Folyadékmennyiség [m /h] 0,47 0,5 0,59 0,65 0,72 0,78 Vízoldali ellenállás [kpa] 4,4 5,6 6,9 8,2 9,8 11,4 Kilépõ hõfok [ C] 8,4 6,8 5,5 4,4,2 1,9 Fûtõteljesítmény [kw] 8,7 9,9 11,1 12,2 1, 14,5 Folyadékmennyiség [m /h] 0,8 0,4 0,48 0,5 0,58 0,6 Vízoldali ellenállás [kpa],1,9 4,8 5,7 6,8 7,9 Kilépõ hõfok [ C] 2,7 1,4 0,4 29,5 28,4 27,4 Beépített villamos teljesítmény [kw] 12x1,5=18 Felvett áram 20V x400v DC [A] 25 Kilépõ hõfok [ C] ,8 4,8 1,5 Hûtõteljesítmény [kw] 7,1 8 8,9 9,7 10,4 11,1 Folyadékmennyiség [m /h] 1 1,12 1,26 1,7 1,48 1,58 Vízoldali ellenállás [kpa],7 4,7 5,7 6,6 7,6 8,5 Kilépõ hõfok [ C] 14, 14,9 15, ,4 16,8 Kondenzátum mennyiség [kg/h],4,8 4,1 4,5 4,8 5,1 Hûtõteljesítmény [kw] 7,7 8,8 9,7 10,6 11,5 12, Folyadékmennyiség [m /h] 1,1 1,2 1,4 1,5 1,6 1,7 Vízoldali ellenállás [kpa] 4,4 5,6 6,7 7,9 9 10,2 Kilépõ hõfok [ C] 1,4 14,1 14,7 15, 15,7 16,2 Kondenzátum mennyiség [kg/h],9 4,4 4,9 5, 5,7 6 Hûtõteljesítmény [kw] 6,9 7,8 8,5 9, 9,9 10,5 Folyadékmennyiség [kg/h] Kilépõ hõfok [ C] 14,1 14,7 15, 15,8 16,2 16,6 Kondenzátum mennyiség [kg/h],6,8 4 4,4 4,5 4,7 AP-KL/1/6

9 AP-KL-0. kompakt légkezelõ berendezés mûszaki adtalap HÕVISSZANYERÕ FÛTÉS 2 SOROS VIZES HÕCSERÉLÕVEL (-15/20 C) Villamos fûtõ HÛTÉS 4 SOROS VIZES HÕCSERÉLÕVEL (2/25 C) DIREKT ELPÁROL. [-15 C;90% 20 C;50%] [-10 C;90% [-5 C;90% [2 C;40% 25 C;60%] [90/70 C [80/60 C [70/50 C [7/1 C [6/12 C 2 C/40% R410A; 5 C Légmennyiség [m /h] Visszanyert teljesítmény [kw] 18, 20,1 22 2,8 25,6 27,4 Hatásfok [%] 70,1 70,1 70,1 70,1 70,1 69,8 Kondenzátum mennyiség [kg/h] 7,5 8,2 9 9,7 10,5 11,2 Kilépõ hõfok [ C] 9,5 9,5 9,5 9,5 9,5 9,4 Kilépõ rel. páratartalom [%] 14,5 14,5 14,5 14,5 14,5 14,6 Visszanyert teljesítmény [kw] 16,4 18,1 19,8 21,4 2 24,7 Hatásfok [%] 70, 70, 70, 70, 70, 70, Kondenzátum mennyiség [kg/h] 6,6 7, 7,9 8,6 9, 9,9 Kilépõ hõfok [ C] 12,5 12,5 12,5 12,5 12,5 12,5 Kilépõ rel. páratartalom [%] Visszanyert teljesítmény [kw] 1, 14,6 15,9 17, 18,6 19,9 Hatásfok [%] 68,6 68,6 68,6 68,6 68,6 68,6 Kondenzátum mennyiség [kg/h] 4,2 4,7 5,1 5,5 5,9 6,4 Kilépõ hõfok [ C] 1,5 1,5 1,5 1,5 1,5 1,5 Kilépõ rel. páratartalom [%] 24,5 24,5 24,5 24,5 24,5 24,5 Visszanyert teljesítmény [kw] 2,8,1,4,7 4 4,2 Hatásfok [%] 64,2 64,2 64,2 64,2 64,2 64,2 Kilépõ hõfok [ C] 27,5 27,5 27,5 27,5 27,5 27,5 Kilépõ rel. páratartalom [%] Levegõ átlagsebessége [m/s] 1,6 1,8 1,9 2,1 2, 2,4 Légellenállás [Pa] Fûtõteljesítmény [kw] 25,9 27,5 29 0,4 1,8,1 Folyadékmennyiség [m /h] 1,08 1,15 1,22 1, 1, 1,4 Vízoldali ellenállás [kpa] 9,1 10,1 11,1 12,1 1,1 14,1 Kilépõ hõfok [ C] 47,7 46, 45, Fûtõteljesítmény [kw] 22,1 2,4 24,6 25, ,1 Folyadékmennyiség [m /h] 0,94 0,97 1,04 1,08 1,15 1,19 Vízoldali ellenállás [kpa] 7 7,8 8,6 9, 10,1 10,9 Kilépõ hõfok [ C] 42 40,8 9,8 8,8 7,9 7,1 Fûtõteljesítmény [kw] 18,1 19,2 20,2 21,2 22,1 2,1 Folyadékmennyiség [m /h] 0,76 0,79 0,86 0,9 0,94 0,97 Vízoldali ellenállás [kpa] 5,1 5,7 6,2 6,8 7, 7,9 Kilépõ hõfok [ C] 6,2 5,2 4,4,6 2,8 2,1 Beépített villamos teljesítmény [kw] 18x1,5=27 Felvett áram 20V x400v DC [A] 8 Kilépõ hõfok [ C] ,6 6,5 4,6 Hûtõteljesítmény [kw] 14 14,9 15,8 16,7 17,5 18, Folyadékmennyiség [m /h] 1,98 2,12 2,2 2,8 2,48 2,59 Vízoldali ellenállás [kpa] 10,2 11,5 12,8 14,1 15,4 16,7 Kilépõ hõfok [ C] 14,4 14, , 15,6 15,9 Kondenzátum mennyiség [kg/h] 7,1 7,5 7,9 8, 8,7 9,1 Hûtõteljesítmény [kw] 15,2 16, 17, 18,2 19,1 20 Folyadékmennyiség [m /h] 2,16 2, 2,45 2,59 2,74 2,84 Vízoldali ellenállás [kpa] 12 1,5 15,1 16,6 18,2 19,7 Kilépõ hõfok [ C] 1,6 1,9 14, 14,6 14,9 15,2 Kondenzátum mennyiség [kg/h] 8,1 8,6 9,1 9, ,5 Hûtõteljesítmény [kw] 1,1 1,9 14,6 15, 15,9 16,5 Folyadékmennyiség [kg/h] Kilépõ hõfok [ C] 14,2 14,6 14,9 15,2 15,5 15,8 Kondenzátum mennyiség [kg/h] 6,6 6,7 6,7 7 7,2 7, AP-KL/1/7

10 AP-KL-.05 kompakt légkezelõ berendezés akusztikai adatok [db] [Hz] Nagy fordulaton Friss belépõ csonk Befúvó csonk Elszívó csonk Kifúvó csonk Lesugárzott zaj m-re [Hz] Közepes fordulaton Friss belépõ csonk Befúvó csonk Elszívó csonk Kifúvó csonk Lesugárzott zaj m-re Kis fordulaton [Hz] Friss belépõ csonk Befúvó csonk Elszívó csonk Kifúvó csonk Lesugárzott zaj m-re AP-KL-10. kompakt légkezelõ berendezés akusztikai adatok [db] [Hz] Nagy fordulaton Friss belépõ csonk Befúvó csonk Elszívó csonk Kifúvó csonk Lesugárzott zaj m-re [Hz] Közepes fordulaton Friss belépõ csonk Befúvó csonk Elszívó csonk Kifúvó csonk Lesugárzott zaj m-re Kis fordulaton [Hz] Friss belépõ csonk Befúvó csonk Elszívó csonk Kifúvó csonk Lesugárzott zaj m-re AP-KL/1/8

11 AP-KL-.20 kompakt légkezelõ berendezés akusztikai adatok [db] [Hz] Nagy fordulaton Friss belépõ csonk Befúvó csonk Elszívó csonk Kifúvó csonk Lesugárzott zaj m-re Közepes fordulaton [Hz] Friss belépõ csonk Befúvó csonk Elszívó csonk Kifúvó csonk Lesugárzott zaj m-re Kis fordulaton [Hz] Friss belépõ csonk Befúvó csonk Elszívó csonk Kifúvó csonk Lesugárzott zaj m-re AP-KL-0. kompakt légkezelõ berendezés akusztikai adatok [db] [Hz] Nagy fordulaton Friss belépõ csonk Befúvó csonk Elszívó csonk Kifúvó csonk Lesugárzott zaj m-re [Hz] Közepes fordulaton Friss belépõ csonk Befúvó csonk Elszívó csonk Kifúvó csonk Lesugárzott zaj m-re Kis fordulaton [Hz] Friss belépõ csonk Befúvó csonk Elszívó csonk Kifúvó csonk Lesugárzott zaj m-re AP-KL/1/9

12 Kompakt légkezelok Kompakt légkezelõ berendezés automatika Amennyiben a légkezelõ automatika nélkül kerül megrendelésre, abban az esetben a gépegység, csak a ventilátor elektromos megtáplálásának csatlakozó kapcsait tartalmazzák, mûanyag kötõdobozba elõszerelve, minden egyéb más periféria elem nélkül. Ha a légkezelõhöz komplett vezérlés is szükséges, a mûködéshez szükséges valamennyi, az adott gépkonstrukcióhoz szükséges mérõ, beavatkozó, biztonságtechnikai periféria elemet biztosítjuk: hõmérséklet érzékelõ(k), nyomáskülönbség kapcsoló(k), vízoldali szabályozócsapok és hozzájuk tartozó mozgatómotorok, pillangószelep / zsalumozgató motor(ok), fagyvédõ termosztát, elektromos fûtõ esetén, túlfûtés-védõ termosztát, folyamatos szabályzású, teljesítményelektronikai egység, ventilátor tiltókapcsoló(k) A légkezelõ gépet mûködtetõ villamos kapcsolószekrény, gépnagyságtól függõen felszerelhetõ a légkezelõre, vagy távolabbi pontra, de lehetõség szerint minél közelebb a géphez. A terepi periféria elemek, minden esetben összekábelezendõk a kapcsolószekrénnyel. Az általunk biztosított automatika, minden esetben tartalmazza a frisslevegõ ág csappantyújának mozgatómotorját. Az alkalmazott ventilátorok három fordulatszámon mûködtethetõk, melyek közül az automatika, bekötéstõl függõen, két tetszõleges fordulatot képes kapcsolni. A különféle szabályozási funkciókat, valamint a ventilátorok fordulatszámának változtatását (mind automata, mind kézi üzemmódban), falra szerelhetõ, LCD kijelzõs teremszabályzó, egység végzi. A rendszer hõmérséklet szabályozása, alap automatika esetén befújt levegõ hõmérsékletre történik, minimum és maximum korlátozással, azonban opcionális lehetõség van az elszívó ági hõmérsékletszabályozásra is (kaszkádszabályozás). Valamennyi indítási, szabályozási paramétert, a hõmérsékletszabályozás alapjelét, a szabályozó menüjében lehet beállítani. A fordulatszám kiválasztása történhet a szabályozó menüjébõl, kézi üzemmódban, vagy a parancsolt és mért érték eltérésének függvényében, automatikusan. A szabályozó egységbe beérkezõ hibákat, egy gyûjtött jelzésként továbbítjuk távjelzés formájában. kapcsolószekrény háromjáratú szabályzószelep fagyvédelmi termosztát digitális kapcsolóóra programozható szabályzó zsalumozgató motor nyomáskülönbség kapcsoló ventilátor tiltókapcsoló Opcionális tételek: kidobó ági zsalumozgató motor: -pont szabályozású elszívott, terem-hõmérsékelt érzékelõ légkezelõ indításának idõprogramozhatósága szûrõeltömõdöttség jelzése konyhai légkezelõ esetén, gáz-mágnesszelep vezérlés: AP
