1 Fan-Coil NBS 100/150 Ferdinand Schad KG Steigstraße D Kolbingen Telefon Telefax info@schako.de

2 Tartalom Leírás...3 Elõnyõk...3 A berendezés leírása...4 Alap egység... 4 Hõcserélõ... 4 Motor-ventilátor... 4 Szûrõ... 4 Ház... 4 Tartozékok... 4 Kivitelek, méretek és tömeg...5 Méretek... 5 NBS NBS Tömeg... 7 Kapcsolási rajzok...7 Beépítés Karbantartás Mûszaki adatok NBS 100/1 - szûrõ G NBS 100/2 - szûrõ G NBS 100/3 - szûrõ G NBS 150/1 - szûrõ G NBS 150/2 - szûrõ G NBS 150/3 - szûrõ G NBS 150/1 - szûrõ G NBS 150/2 - szûrõ G NBS 150/3 - szûrõ G Tartozékok Befúvó- és elszívó doboz (-P) Hangcsillapító ásványgyapot lapokból Akusztikai mûszaki adatok NBS 100/ NBS 100/ NBS 100/ NBS 150/1 (V=1975 m3/h, P= 150 Pa) NBS 150/2 (V=3785 m3/h, P= 150 Pa) Csatlakozás a légcsatornához Keverõ egység Frekvenciaváltó (-FR) Elektromos fûtõregiszter (-BE) Szelepek Állítómû Hõmérséklet szabályozó Jelmagyarázat Rendelési adatok Kiírási szöveg Kiválasztó program a gyors és biztos beállításhoz Z11/20-2 Kiadva:

3 Leírás Az NBS Fan-Coil készülék egyik fő jellemzője a csekély építési magasság. Ez a kis méret különlegesen ott alkalmas, ahol nagyobb hűtőteljesítményre és nyomásnövekedésre van szükség. Ezt egy hagyományos Fan-Coil ventilátor nem tudná teljesíteni. Az NBS típusú Fan-Coil a kompakt méretével és csekély magasságával tökéletes megoldás az álmennyezetekbe történő vízszintes beépítéshez. A Fan-Coil sorozat két alapmodellből áll, egy modul készülék (NBS 100) és egy kompakt készülék (NBS 150), ahol a két típust különböző teljesítményű motorokkal, hőcserélőkkel és szűrőkkel tudjuk szállítani. CE jelölés Az NBS klíma készülék megfelel a CE jelölés követelményeinek. NBS Motor-ventilátor: 1 motor 1, 2 vagy 3 spirálházzal - Térfogatáram: m 3 /h - Rendelkezésre álló statikus nyomás: Pa - Hűtőteljesítmény: 3-16 kw - Fűtőteljesítmény: 5-25 kw - Szűrő hatásfok: G3 NBS Motor-ventilátor: 1, 2 vagy 3 motor-spirálházzal - Térfogatáram: m 3 /h - Rendelkezésre álló statikus nyomás: Pa - Hűtőteljesítmény: kw - Fűtőteljesítmény: 8-45 kw - Szűrő hatásfoka: G3 vagy G4 Előnyők - Belső levegő minősége - Nagy teljesítmény - Alacsony zajszint - Kompakt méretek és kis magasság - Könnyű beépítés és karbantartás - Helyi klímatizálás - Energia megtakarítás Z11/20-3 Kiadva:

4 A berendezés leírása Alap egység Az alapegység hő- és hangszigetelt horganyzott acéllemez burkolatból áll, motoros ventilátorral, egy vagy két hőcserélővel, szűrővel és kondenzvíz gyűjtő tálcával. Hőcserélő A hőcserélő állhat egy regiszterből (hűtés vagy fűtés) vagy két regiszterből (hűtés és fűtés). Ez réz csőből, alumínium lamellákból és horganyzott acél keretből áll. Az egységet horganyzott acéllemezből készült tálca egészíti ki a hűtőregiszteren keletkező kondenzvíz összegyűjtésére. A regiszter hosszát illetve a csősorok számát az előírt teljesítmény határozza meg. A vízcsatlakozás a bal- vagy jobb oldalra is szerelhető. Ház a 100-as sorozat háza horganyzott acél profilokból és lemezekből áll illetve 12 mm hő- és hangszigetelésből. A 150-es sorozat háza alumínium profilokból, horganyzott acéllemezből, műanyag sarkokból és a tömítettséget biztosító, körbefutó szigetelésből áll. A burkolat hő- ill. hangszigetelt, 25 mm vastag szendvics panelből áll. Tartozékok Opcionálisan Vevői kívánságra ill. szükség szerint különböző tartozékok is szállíthatók mint pl. keverő egység, hangcsillapító befúvásra és elszívásra, keret, flexibilis csatlakozás, frekvenciaváltó (NBS 150) és elektromos fűtőregiszter. A SCHAKO számos szabályozó készüléket kínál (hőmérséklet szabályozók, szelepek, állítóművek, stb.). Motor-ventilátor A beépített ventilátor dinamikusan kiegyensúlyozott centrifugál ventilátor, kétoldalt szívó, előrehajló lapátozással. A ventilátor úgy lett kiválasztva, hogy a szükséges statikus nyomást alacsony hangteljesítményszint mellett biztosítsa. Az NBS 100 motorja egy, kettő vagy három spirálházzal rendelkezik. A 150-es modell egy motor-ventilátorral egy motor (1 spirálház), 2 motor (2 spirálház) vagy 3 motor (3 spirálház)-ból áll. A ventilátor vagy közvetlenül szabályozható azaz, a rendelkezésre álló öt modell fordulatszáma közül kiválasztva vagy - a 150-es sorozatnál - fordulatszám szabályozó segítségével. Szűrő A G3 vagy G4 hatásfokú szűrő acél keretből és szintetikus szűrőanyagból áll. Z11/20-4 Kiadva:

5 Kivitelek, méretek és tömeg Méretek NBS 100 Járatos méretek (mm) Méret B H L Z11/20-5 Kiadva:

6 NBS 150 Járatos méretek (mm) Méret B H L Z11/20-6 Kiadva:

7 Tömeg Tömeg (kg) Modell / Készülék beszívó- / Víz Víz méret tartalom Kifúvó doboz keverő egység Hűtőregiszt összes Fűtőregiszter (1) (L300) er NBS ,4 18,5 1,89 0, NBS ,39 1,69 85 NBS ,5 5,04 2, NBS (2) 20 3,50 1, NBS (2) 26 5,82 2, NBS (2) 33 7,82 3, (1) ALAPKÉSZÜLÉK: Ház + hűtő- és fűtőregiszter (üres) + motor-ventilátor + szűrő (2) Lásd akusztikai műszaki adatok NBS 150-es sorozat Kapcsolási rajzok NBS 100 NBS 150 Z11/20-7 Kiadva:

8 Csatlakoztatás párhuzamos üzemmód esetén NBS 100 Z11/20-8 Kiadva:

9 NBS 150 Z11/20-9 Kiadva:

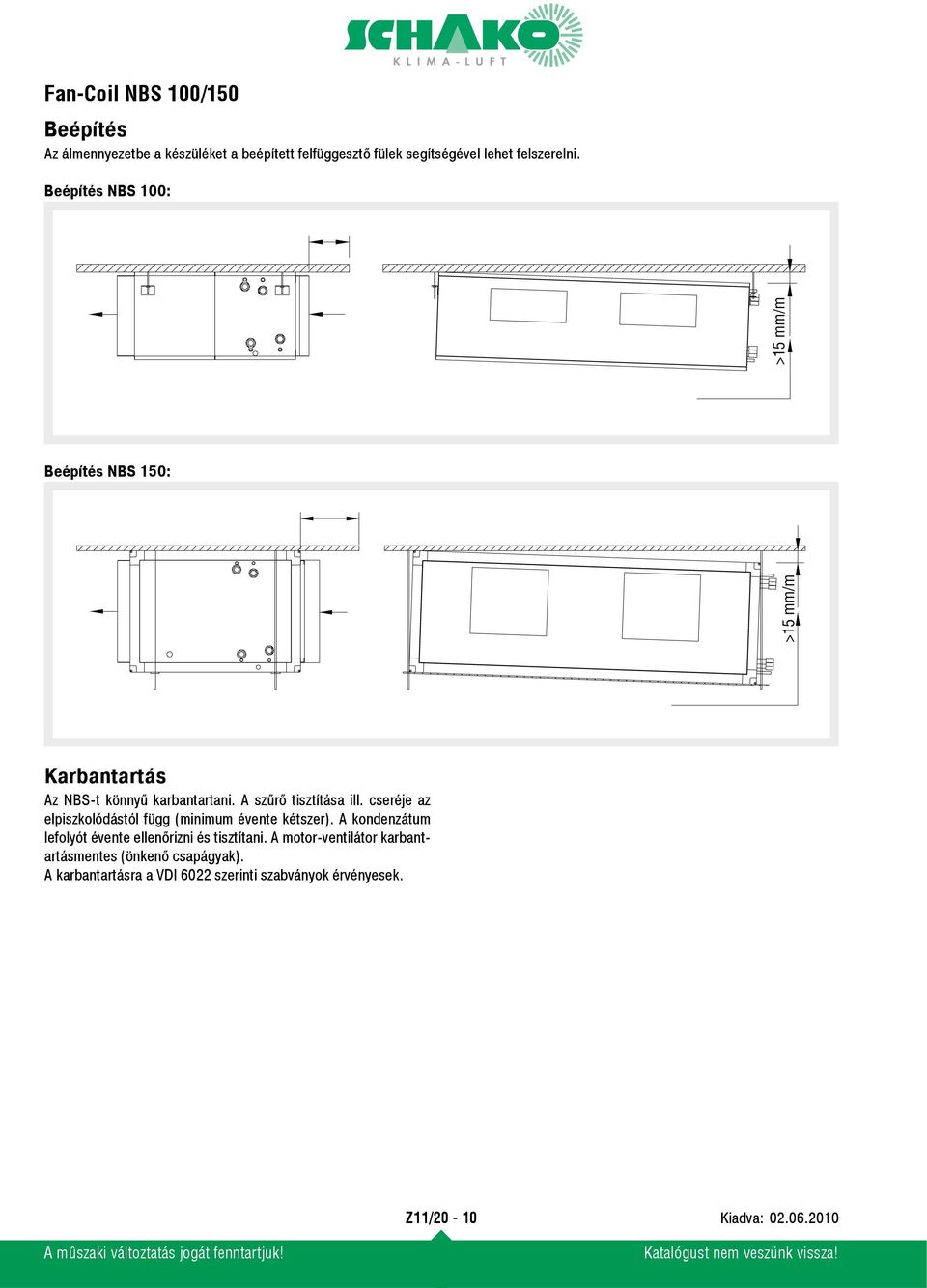

10 Beépítés Az álmennyezetbe a készüléket a beépített felfüggesztő fülek segítségével lehet felszerelni. Beépítés NBS 100: Beépítés NBS 150: Karbantartás Az NBS-t könnyű karbantartani. A szűrő tisztítása ill. cseréje az elpiszkolódástól függ (minimum évente kétszer). A kondenzátum lefolyót évente ellenőrizni és tisztítani. A motor-ventilátor karbantartásmentes (önkenő csapágyak). A karbantartásra a VDI 6022 szerinti szabványok érvényesek. Z11/20-10 Kiadva:

11 Műszaki adatok NBS 100/1 - szűrő G3 Rendelkezésre álló statikus nyomás (Pa) V (m 3 /h) V (l/s) Q ges (1) (kw) 6,9 6,59 6,09 5,32 4,24 3,13 Q s (1) (kw) 5,07 4,8 4,38 3,76 2,91 2,1 Q (2) (kw) 9,62 9,16 8,44 7,35 5,84 4,33 V WK (1) (l/h) V WH (2) (l/h) Pa WK (1) (kpa) Pa WH (2) (kpa) T AK (1) ( C) 14,5 14,2 13,8 13,1 12,1 11,0 rf AK (1) (%) 90,0 91,0 92,0 93,0 95,0 97,0 T AH (2) ( C) 43,2 43,8 44,8 46,5 49,2 52,3 rf AH (2) (%) 13,0 13,0 12,0 11,0 10,0 8,0 W (W) A (A) 0,85 0,79 0,73 0,66 0,58 0,52 L WA [db(a)] (1) HŰTÉS: Levegő (27 C/50%), víz (7 C /12 C) szűrő G3 4-csöves regiszter (2) FŰTÉS: Levegő (20 C/50%), víz (70 C /60 C) szűrő G3 4-csöves regiszter NBS 100/2 - szűrő G3 Rendelkezésre álló statikus nyomás (Pa) V (m 3 /h) V (l/s) Q ges (1) (kw) 13,24 12,82 12,14 10,89 9,16 7,38 Q s (1) (kw) 9,61 9,26 8,70 7,68 6,33 5,00 Q (2) (kw) 17,83 17,24 16,31 14,59 12,27 9,90 V WK (1) (l/h) V WH (2) (l/h) Pa WK (1) (kpa) 39,0 37,0 34,0 28,0 20,0 14,0 Pa WH (2) (kpa) 24,0 23,0 21,0 17,0 12,0 8,0 T AK (1) ( C) 14,3 14,2 13,9 13,3 12,5 11,6 rf AK (1) (%) 90,0 91,0 91,0 92,0 94,0 96,0 T AH (2) ( C) 42,9 43,4 44,1 45,5 47,6 49,9 rf AH (2) (%) 14,0 13,0 13,0 12,0 11,0 10,0 W (W) A (A) 2,23 2,05 1,83 1,57 1,39 1,29 L WA [db(a)] (1) HŰTÉS: Levegő (27 C/50%), víz (7 C /12 C) szűrő G3 4-csöves regiszter (2) FŰTÉS: Levegő (20 C/50%), víz (70 C /60 C) szűrő G3 4-csöves regiszter Z11/20-11 Kiadva:

12 NBS 100/3 - szűrő G3 Rendelkezésre álló statikus nyomás (Pa) V (m 3 /h) V (l/s) Q ges (1) (kw) 17,82 16,79 15,58 14,07 12,12 9,50 Q s (1) (kw) 12,72 11,89 10,93 9,76 8,27 6,36 Q (2) (kw) 24,80 23,37 21,69 19,63 16,97 13,44 V WK (1) (l/h) V WH (2) (l/h) Pa WK (1) (kpa) 30,0 27,0 23,0 19,0 15,0 10,0 Pa WH (2) (kpa) 32,0 29,0 26,0 21,0 16,0 11,0 T AK (1) ( C) 13,8 13,5 13,1 12,6 11,9 11,0 rf AK (1) (%) 91,0 92,0 93,0 94,0 95,0 97,0 T AH (2) ( C) 45,2 46,0 47,0 48,3 50,2 53,0 rf AH (2) (%) 12,0 12,0 11,0 10,0 9,0 8,0 W (W) ,4 381,8 354,2 324,3 294,4 A (A) 1,90 1,78 1,66 1,54 1,41 1,28 L WA [db(a)] (1) HŰTÉS: Levegő (27 C/50%), víz (7 C /12 C) szűrő G3 4-csöves regiszter (2) FŰTÉS: Levegő (20 C/50%), víz (70 C /60 C) szűrő G3 4-csöves regiszter NBS 150/1 - szűrő G3 Rendelkezésre álló statikus nyomás (Pa) V (m 3 /h) V (l/s) Q ges (1) (kw) 13,73 13,29 12,79 12,22 11,56 10,81 9,94 8,94 Q s (1) (kw) 9,93 9,55 9,13 8,67 8,14 7,54 6,87 6,11 Q (2) (kw) 18,11 17,50 16,82 16,05 15,18 14,17 13,04 11,74 V WK (1) (l/h) V WH (2) (l/h) Pa WK (1) (kpa) 77,0 73,0 68,0 62,0 57,0 50,0 43,0 36,0 Pa WH (2) (kpa) 27,0 26,0 24,0 22,0 20,0 18,0 15,0 13,0 T AK (1) ( C) 14,3 14,1 13,9 13,7 13,4 13,0 12,6 12,1 rf AK (1) (%) 90,0 90,0 91,0 91,0 92,0 93,0 93,0 94,0 T AH (2) ( C) 42,6 43,0 43,5 44,1 44,8 45,6 46,7 47,9 rf AH (2) (%) 14,0 14,0 13,0 13,0 12,0 12,0 11,0 11,0 W (W) A (A) 2,71 2,6 2,5 2,39 2,3 2,2 2,1 2 L WA [db(a)] (1) HŰTÉS: Levegő (27 C/50%), víz (7 C /12 C) szűrő G3 4-csöves regiszter (2) FŰTÉS: Levegő (20 C/50%), víz (70 C /60 C) szűrő G3 4-csöves regiszter Z11/20-12 Kiadva:

13 NBS 150/2 - szűrő G3 Rendelkezésre álló statikus nyomás (Pa) V (m 3 /h) V (l/s) Q ges (1) (kw) 25,56 24,70 23,64 22,34 20,90 19,40 17,89 16,33 Q s (1) (kw) 18,82 18,08 17,16 16,07 14,87 13,66 12,47 11,27 Q (2) (kw) 34,25 33,04 31,56 29,76 27,78 25,75 23,73 21,67 V WK (1) (l/h) V WH (2) (l/h) Pa WK (1) (kpa) , Pa WH (2) (kpa) T AK (1) ( C) 14,9 14,7 14,4 14,1 13,7 13,3 12,9 12,5 rf AK (1) (%) T AH (2) ( C) 41, ,6 43,3 44,2 45,2 46,2 47,3 rf AH (2) (%) , W (W) A (A) 5,50 5,24 4,96 4,69 4,47 4,29 4,13 3,96 L WA [db(a)] (1) HŰTÉS: Levegő (27 C/50%), víz (7 C /12 C) szűrő G3 4-csöves regiszter (2) FŰTÉS: Levegő (20 C/50%), víz (70 C /60 C) szűrő G3 4-csöves regiszter NBS 150/3 - szűrő G3 Rendelkezésre álló statikus nyomás (Pa) V (m 3 /h) V (l/s) Q ges (1) (kw) 33,44 32,69 31,67 30,30 28,59 26,68 24,60 22,28 Q s (1) (kw) 24,35 23,69 22,84 21,69 20,28 18,75 17,11 15,34 Q (2) (kw) 45,69 44,64 43,23 41,33 38,99 36,39 33,60 30,51 V WK (1) (l/h) V WH (2) (l/h) Pa WK (1) (kpa) 64,0 61,0 58,0 54,0 48,0 43,0 37,0 31,0 Pa WH (2) (kpa) 40,0 39,0 37,0 34,0 30,0 27,0 23,0 20,0 T AK (1) ( C) 14,6 14,4 14,2 14,0 13,7 13,3 12,9 12,4 rf AK (1) (%) 89,0 90,0 90,0 91,0 91,0 92,0 93,0 94,0 T AH (2) ( C) 42,8 43,2 43,6 44,2 45,1 46,0 47,1 48,4 rf AH (2) (%) 14,0 13,0 13,0 13,0 12,0 12,0 11,0 10,0 W (W) A (A) 6,96 6,83 6,68 6,51 6,32 6,14 5,98 5,82 L WA [db(a)] (1) HŰTÉS: Levegő (27 C/50%), víz (7 C /12 C) szűrő G3 4-csöves regiszter (2) FŰTÉS: Levegő (20 C/50%), víz (70 C /60 C) szűrő G3 4-csöves regiszter Z11/20-13 Kiadva:

14 NBS 150/1 - szűrő G4 Rendelkezésre álló statikus nyomás (Pa) V (m 3 /h) V (l/s) Q ges (1) (kw) 13,09 12,69 12,24 11,73 11,30 10,42 9,59 8,66 Q s (1) (kw) 9,38 9,06 8,69 8,27 7,79 7,24 6,61 5,90 Q (2) (kw) 17,22 16,69 16,09 15,40 14,60 13,67 12,59 11,37 V WK (1) (l/h) V WH (2) (l/h) Pa WK (1) (kpa) 71, ,0 58,0 53,0 47,0 40,0 34,0 Pa WH (2) (kpa) 25,0 24,0 22,0 20,0 19,0 16,0 14,0 12,0 T AK (1) ( C) 14,1 13,9 13,7 13,5 13,2 12,9 12,5 12,0 rf AK (1) (%) 90,0 91,0 91,0 92,0 92,0 93,0 94,0 95,0 T AH (2) ( C) 43,2 43,6 44,1 44,6 45,3 46,1 47,1 48,3 rf AH (2) (%) 13,0 13,0 13,0 12,0 12,0 12,0 11,0 10,0 W (W) A (A) 2,56 2,48 2,40 2,32 2,24 2,15 2,07 1,97 L WA [db(a)] (1) HŰTÉS: Levegő (27 C/50%), víz (7 C /12 C) szűrő G4 4-csöves regiszter (2) FŰTÉS: Levegő (20 C/50%), víz (70 C /60 C) szűrő G4 4-csöves regiszter NBS 150/2 - szűrő G4 Rendelkezésre álló statikus nyomás (Pa) V (m 3 /h) V (l/s) Q ges (1) (kw) 25,03 24,24 23,24 21,98 20,51 18,98 17,45 15,88 Q s (1) (kw) 18,35 17,67 16,82 15,76 14,56 13,32 12,12 10,92 Q (2) (kw) 33,50 32,40 31,00 29,26 27,25 25,19 23,15 21,07 V WK (1) (l/h) V WH (2) (l/h) Pa WK (1) (kpa) 65,0 62,0 57,0 52,0 46,0 40,0 34,0 29,0 Pa WH (2) (kpa) 40,0 37,0 35,0 31,0 27,0 24,0 20,0 17,0 T AK (1) ( C) 14,8 14,6 14,3 14,0 13,6 13,2 12,8 12,4 rf AK (1) (%) 89,0 89,0 90,0 91,0 91,0 92,0 93,0 94,0 T AH (2) ( C) 41,8 42,2 42,8 43,6 44,5 45,4 46,5 47,6 rf AH (2) (%) 14,0 14,0 14,0 13,0 13,0 12,0 11,0 11,0 W (W) A (A) 5,34 5,12 4,87 4,63 4,42 4,24 4,08 3,91 L WA [db(a)] (1) HŰTÉS: Levegő (27 C/50%), víz (7 C /12 C) szűrő G4 4-csöves regiszter (2) FŰTÉS: Levegő (20 C/50%), víz (70 C /60 C) szűrő G4 4-csöves regiszter Z11/20-14 Kiadva:

15 NBS 150/3 - szűrő G4 Rendelkezésre álló statikus nyomás (Pa) V (m 3 /h) V (l/s) Q ges (1) (kw) 32,61 31,84 30,81 29,40 27,66 25,76 23,74 21,50 Q s (1) (kw) 23,62 22,99 22,12 20,95 19,54 18,02 16,44 14,74 Q (2) (kw) 44,53 43,47 42,04 40,10 37,73 35,15 32,45 29,46 V WK (1) (l/h) V WH (2) (l/h) Pa WK (1) (kpa) 61,0 59,0 55,0 51,0 45,0 40,0 35,0 29,0 Pa WH (2) (kpa) 39,0 37,0 35,0 32,0 29,0 25,0 22,0 18,0 T AK (1) ( C) 14,4 14,3 14,1 13,8 13,5 13,1 12,7 12,3 rf AK (1) (%) 90,0 90,0 90,0 91,0 92,0 92,0 93,0 94,0 T AH (2) ( C) 43,2 43,5 44,0 44,7 45,5 46,5 47,6 48,8 rf AH (2) (%) 13,0 13,0 13,0 12,0 12,0 11,0 11,0 10,0 W (W) A (A) 6,82 6,71 6,57 6,40 6,23 6,07 5,92 5,78 L WA [db(a)] (1) HŰTÉS: Levegő (27 C/50%), víz (7 C /12 C) szűrő G4 4-csöves regiszter (2) FŰTÉS: Levegő (20 C/50%), víz (70 C /60 C) szűrő G4 4-csöves regiszter Z11/20-15 Kiadva:

16 Tartozékok Befúvó- és elszívó doboz (-P) A doboz horganyzott acéllemezből készül illetve hang- és hőszigeteléssel burkolva. Lehetséges szigetelések: - Szigetelés 1: Hang- és hőszigetelés polietilénből 10 mm vastagságban, különösen alkalmas a befúvó dobozban a kondenzátum képződés elkerülésére (hűtés). - Szigetelés 2: Hang- és hőszigetelés ásványgyapotból 20 mm vastagságban, különösen alkalmas a hangnyomás csökkentésére és a kondenzátum képződés elkerülésére. - Szigetelés 3: Hang- és hőszigetelés ásványgyapotból 40 mm vastagságban, különösen alkalmas a hangnyomás csökkentésére 100 Hz alatt és a kondenzátum képződés elkerülésére. Méret Csatla Csatlakozód Max. csonk darabszám kozás oboz hossza O 123 O 158 NBS frontold 3 3 NBS ali NBS (1) 9 7 NBS NBS NBS oldalt jobb- és baloldal on A befúvó doboz három különböző csatlakozással rendelkezik: Csatlakozó keret (választható), csatlakozás (standard nyitott) és csatlakozó lap csonkkal (választható). (1) Minden modell O 198 és O 248 Hangcsillapító ásványgyapot lapokból Hangcsillapítás céljából az elszívó- és befúvó készülékeknél lehetőség van hangcsillapító beépítésére (csak NBS 150). A hangcsillapító függőlegesen elhelyezett kis cellákból áll, horganyzott acéllemez keretbe szerelve. A cellák ásványgyapot lapokból készülnek (biológiailag leépülő, kopásmentes és tűzálló a DIN 4102 szerint), amelyek üvegszövettel vannak burkolva. A cellák hossza és egymáshoz képesti távolsága a kívánt hangcsillapításhoz igazodik és egyúttal minimális nyomásveszteséggel rendelkezik. A cellák burkolata sima vagy perforált lemezből állhat, egy vagy kétoldali ill. egy vagy kétoldalt eltolt féloldali szekciókból. Az NBS befúvó oldala a hangcsillapító cellák között 500 mm szabad távolsággal rendelkezik, amely egyúttal csatlakozó dobozként szolgál. Modell: További információ a kulisszás hangcsillapítókról a SCHAKO MWS / MBS ásványgyapot hangcsillapító prospektusban található. Z11/20-16 Kiadva:

17 Doboz NBS 100 Keret Flexibilis Tipus B B1 B2 B3 Darabszám maximális csonkszám Hosszúság L Szigetelés Furatok O123 O158 O198 O248 NBS-100/ NBS-100/ NBS-100/ tól 1100-ig 0= nélkül 1= 10 mm 2= 20 mm 3= 40 mm Z11/20-17 Kiadva:

18 Kasten NBS 150 Tipus B B1 NBS-150/ ,5 NBS-150/ ,5 NBS-150/ ,5 Z11/20-18 Kiadva:

19 Akusztikai műszaki adatok NBS 100/1 NBS 100/2 L (mm) Szigetelé s típus De (db/okt) f m (Hz) ,3 0,4 0,7 3,9 3,5 2,6 2,1 2 0,4 0,6 1,4 3,9 3,5 2,6 2,1 3 0,6 1,2 3,0 3,9 3,5 2,6 2,1 1 0,4 0,5 0,9 5,3 4,7 3,4 2,7 2 0,6 0,9 1,9 5,3 4,7 3,4 2,7 3 0,9 1,7 4,0 5,3 4,7 3,4 2,7 1 0,5 0,6 1,2 6,6 5,9 4,3 3,4 2 0,7 1,1 2,4 6,6 5,9 4,3 3,4 3 1,1 2,1 4,9 6,6 5,9 4,3 3,4 1 0,7 0,7 1,4 7,9 7,0 5,1 4,1 2 0,9 1,3 2,8 7,9 7,0 5,1 4,1 3 1,3 2,5 5,9 7,9 7,0 5,1 4,1 1 0,8 0,9 1,6 9,2 8,2 6,0 4,8 2 1,0 1,5 3,3 9,2 8,2 6,0 4,8 3 1,5 2,9 6,9 9,2 8,2 6,0 4,8 1 0,9 1,0 1,9 10,5 9,4 6,8 5,5 2 1,2 1,7 3,8 10,5 9,4 6,8 5,5 3 1,7 3,3 7,9 10,5 9,4 6,8 5,5 1 1,0 1,1 2,1 11,8 10,5 7,7 6,2 2 1,3 1,9 4,3 11,8 10,5 7,7 6,2 3 1,9 3,7 8,9 11,8 10,5 7,7 6,2 1 1,1 1,2 2,3 13,1 11,7 8,6 6,8 2 1,5 2,2 4,7 13,1 11,7 8,6 6,8 3 2,2 4,1 9,9 13,1 11,7 8,6 6,8 L (mm) Szigetelé s típus De (db/okt) f m (Hz) ,3 0,4 0,7 3,9 3,5 2,6 2,0 2 0,4 0,6 1,4 3,9 3,5 2,6 2,0 3 0,6 1,2 2,9 3,9 3,5 2,6 2,0 1 0,4 0,5 0,9 5,2 4,6 3,4 2,7 2 0,6 0,9 1,9 5,2 4,6 3,4 2,7 3 0,9 1,6 3,9 5,2 4,6 3,4 2,7 1 0,5 0,6 1,2 6,5 5,8 4,3 3,4 2 0,7 1,1 2,4 6,5 5,8 4,3 3,4 3 1,1 2,1 4,9 6,5 5,8 4,3 3,4 1 0,7 0,7 1,4 7,8 7,0 5,1 4,1 2 0,9 1,3 2,8 7,8 7,0 5,1 4,1 3 1,3 2,5 5,9 7,8 7,0 5,1 4,1 1 0,8 0,9 1,6 9,1 8,1 6,0 4,8 2 1,0 1,5 3,3 9,1 8,1 6,0 4,8 3 1,5 2,9 6,9 9,1 8,1 6,0 4,8 1 0,9 1,0 1,8 10,4 9,3 6,8 5,5 2 1,2 1,7 3,8 10,4 9,3 6,8 5,5 3 1,7 3,3 7,9 10,4 9,3 6,8 5,5 1 1,0 1,1 2,1 11,7 10,4 7,7 6,1 2 1,3 1,9 4,2 11,7 10,4 7,7 6,1 3 1,9 3,7 8,8 11,7 10,4 7,7 6,1 1 1,1 1,2 2,3 13,0 11,6 8,5 6,8 2 1,4 2,1 4,7 13,0 11,6 8,5 6,8 3 2,1 4,1 9,8 13,0 11,6 8,5 6,8 Z11/20-19 Kiadva:

20 NBS 100/3 De (db/okt) L (mm) Szigetelé s típus f m (Hz) ,3 0,4 0,7 3,9 3,4 2,5 2,0 2 0,4 0,6 1,4 3,9 3,4 2,5 2,0 3 0,6 1,2 2,9 3,9 3,4 2,5 2,0 1 0,4 0,5 0,9 5,1 4,6 3,4 2,7 2 0,6 0,8 1,9 5,1 4,6 3,4 2,7 3 0,8 1,6 3,9 5,1 4,6 3,4 2,7 1 0,5 0,6 1,1 6,4 5,7 4,2 3,4 2 0,7 1,1 2,3 6,4 5,7 4,2 3,4 3 1,1 2,0 4,9 6,4 5,7 4,2 3,4 1 0,6 0,7 1,4 7,7 6,8 5,1 4,1 2 0,9 1,3 2,8 7,7 6,8 5,1 4,1 3 1,3 2,4 5,8 7,7 6,8 5,1 4,1 1 0,8 0,8 1,6 9,0 8,0 5,9 4,8 2 1,0 1,5 3,3 9,0 8,0 5,9 4,8 3 1,5 2,8 6,8 9,0 8,0 5,9 4,8 1 0,9 1,0 1,8 10,3 9,1 6,7 5,4 2 1,1 1,7 3,7 10,3 9,1 6,7 5,4 3 1,7 3,2 7,8 10,3 9,1 6,7 5,4 1 1,0 1,1 2,1 11,6 10,3 7,6 6,1 2 1,3 1,9 4,2 11,6 10,3 7,6 6,1 3 1,9 3,6 8,8 11,6 10,3 7,6 6,1 1 1,1 1,2 2,3 12,8 11,4 8,4 6,8 2 1,4 2,1 4,7 12,8 11,4 8,4 6,8 3 2,1 4,0 9,7 12,8 11,4 8,4 6,8 Z11/20-20 Kiadva:

21 NBS 150/1 (V=1975 m 3 /h, P= 150 Pa) Hangcsillapító K (mm) KA S (mm) L (mm) p t (Pa) v s (m/s) De (db/okt) f m (Hz) MWS , MWS , MWS , MWS , MBS , MBS , MBS , MBS , MWS , MWS , MWS , MWS , MBS , MBS , MBS , MBS , MWS , MWS , MWS , MWS , MBS , MBS , MBS , MBS , MWS , MWS , MWS , MWS , MBS , MBS , MBS , MBS , MWS , MWS , MWS , MWS , MBS , MBS , MBS , MBS , G (kg) Z11/20-21 Kiadva:

22 NBS 150/2 (V=3785 m 3 /h, P= 150 Pa) Hangcsillapító K (mm) KA S (mm) L (mm) p t (Pa) v s (m/s) De (db/okt) f m (Hz) G (kg) MWS , MWS , MWS , MWS , MWS , MBS , MBS , MBS , MBS , MBS , MWS , MWS , MWS , MWS , MWS , MBS , MBS , MBS , MBS , MBS , MWS , MWS , MWS , MWS , MWS , MBS , MBS , MBS , MBS , MBS , MWS , MWS , MWS , MWS , MWS , MBS , MBS , MBS , MBS , MBS , Z11/20-22 Kiadva:

23 NBS 150/3 (V=5060 m 3 /h, P= 150 Pa) Hangcsillapító K (mm) KA S (mm) L (mm) p t (Pa) v s (m/s) De (db/okt) f m (Hz) G (kg) MWS , MWS , MWS , MWS , MWS MBS , MBS , MBS , MBS , MBS MWS , MWS , MWS , MWS , MWS MBS , MBS , MBS , MBS , MBS MWS , MWS , MWS , MWS , MWS MBS , MBS , MBS , MBS , MBS MWS , MWS , MWS , MWS , MWS MBS , MBS , MBS , MBS , MBS Minden modell K= 100, KA=10 és KA=12-vel rendelkezhet Z11/20-23 Kiadva:

24 Csatlakozás a légcsatornához A készülék flexibilis csatlakozással (-FA) vagy kerettel (-FL) csatlakoztatható a légcsatorna hálózathoz. Frekvenciaváltó (-FR) Frekvenciaváltó az NBS 150 sorozat fordulatszám szabályozására. Flexibilis csatlakozás (-FA) Keret (-FL) Keverő egység A keverő egység horganyzott acéllemezből áll és hang- és hőszigeteléssel van ellátva. A keverő egység lehetővé teszi a frisslevegő ellátást. Példa: NBS 100 Méret Névleges teljesítmény (kw) Szabályoz ó típus NBS ,75 SV008iC5-1 NBS ,5 SV015iC5-1 NBS ,2 SV022iC5-1 Frekvenciaváltó NBS 150 Kérjük a frekvenciaváltó kezelési útmutatásában lévőket figyelembe venni, ha más csatlakozás vagy beállítás az igény. Z11/20-24 Kiadva:

25 Elektromos fűtőregiszter (-BE) Kiegészítő modul horganyzott acél kerettel és rozsdamentes acél fűtő csőkígyóval és 2 biztonsági hőmérséklet szabályozóval. Kivitel lamellákkal vagy anélkül. Kapcsolási vázlat példa Lamellák nélkül Lamellákkal Méret Kapcsolási vázlat Teljesítmény (W) Üzemi feszültség (V) NBS NBS NBS NBS NBS NBS Elektromos fűtőregiszter 1. fokozat 2. fokozat (opcionális) 3. fokozat (opcionális) Biztonsági termosztát 85 C Biztonsági termosztát 60 C Fekete Fekete Fekete Fekete Fekete Fekete Barna Barna Barna Barna SCHAKO szállítási terjedelem: B1/B2/ Csatlakozó kapcsok (a készülék B3/B4: kapocsdobozában) T1: Hőmérsékletszabályozó az automatikus újraindításhoz T2: Biztonsági hőmérsékletszabályozó, javasolt a kézi újraindításhoz R: Elektromos regiszter Nem tartozik a SCHAKO szállítási terjedelmébe: M: Nyomógomb a kézi újraindításhoz N: Újraindítás a vezérlőegységből RA/RAB/ elektromos távadó, felügyelet, RA1: bekapcsolás RA2: Segédkontaktus "üzem" L1 RA3: Segédkontaktus "zavar" L2 L1: Üzemi világítás L2: Zavarlámpa (1): Csatlakozási lehetőség 1 (2): Csatlakozási lehetőség 2 (3): Kapcsoló (4): Helyi vezérlőegység (5): Biztosító (6): KI (7): Automatikus üzem (8): BE/KI Z11/20-25 Kiadva:

26 Szelepek Típus DN (mm) Csatlakozá K vs p S s (m 3 /h) (kpa) K vs bypass (m 3 /h) 0,44 p max (kpa) Állítómű 100 N 105 N V V P 46 (2 -járatú) VVP VVP G 1/2 B 0, ,7 100 SSA STA VVP ,6 1,12 VVP G 3/4 B 2, , SSA STA VVP G1B ,8 100 SSA STA V X P 46 VXP ,63 0,44 (3 -járatú) VXP G 1/2 B ,7 100 SSA STA VXP ,6 1,12 VXP G 3/4 B 2, , SSA STA VXP G1B ,8 100 SSA STA V M P 46 VMP ,63 0,44 (4 -járatú) VMP G 1/2 B ,7 100 SSA STA VMP ,6 1,12 VMP G 3/4 B 2, , SSA STA VMP G1B ,8 100 SSA STA V V P 45 VVP ,4 0,28 (2 -járatú) VVP G 1/2 0,63 0,44 B 600 VVP ,0 0, SSB (200 N) VVP ,6 1,12 VVP G1 1/4 B 6,3 4,4 SSB (300 N) VVP G1 1/2 B SSC (300 N) V X P 45 VXP ,4 0,28 (3 -járatú) VXP G 1/2 0,63 0,44 SSB (200 N) B VXP ,0 0,70 VXP ,6 1,12 VXP G1 1/4 B 6,3 4,4 SSB (300 N) VXP G1 1/2 B SSC (300 N) V M P 45 VMP ,4 0,28 (4 -járatú) VMP G 1/2 0,63 0,44 B 600 VMP ,0 0, SSB (200 N) VMP ,6 1,12 p s Max. megengedett nyomáskülönbség a szelepen p max Max. megengedett nyomáskülönbség a szelep hajtóművén. 100 kpa felett a szelepnél és szelep üléknél fennáll a zaj kialakulásának és az eróziónak veszélye K vs A szelep átfolyási értéke m 3 /h-ban teljesen nyitott állapotban egy 1 bar névleges nyomásesésnél Z11/20-26 Kiadva:

27 Állítómű SSA - csatlakozó kábel hosszak 1,5, 2,5 és 4,5 m SSA31: üzemi feszültség 230 V AC, állító jel 3-pont SSA61: üzemi feszültség 24 V AC/DC, állító jel 0 10 V SSA81: üzemi feszültség 24 V AC, állító jel 3-pont SSB SSB31: üzemi feszültség 230 V AC, állító jel 3-pont SSB61: üzemi feszültség 24 V AC/DC, állító jel 0 10 V SSB81: üzemi feszültség 24 V AC, állító jel 3-pont SSC SSC31: üzemi feszültség 230 V AC, állító jel 3-pont SSC61: üzemi feszültség 24 V AC/DC, állító jel 0 10 V SSBC1: üzemi feszültség 24 V AC, állító jel 3-pont STA - állító erő 100 N - szelepemelkedés automatikus felismerése - közvetlen szerelés - kézi állítás és állás jelzés - állító erő 200 N - szelepemelkedés automatikus felismerése - közvetlen szerelés - kézi állítás és állás jelzés - Csatlakozó kábel hossz 1,5 m - állító erő N - szelepemelkedés automatikus felismerése - közvetlen szerelés - kézi állítás állás- és futási irány jelzéssel - állító erő 105 N - közvetlen szerelés - alapváltozat 1,2 m vagy 5 m csatlakozó kábellel -- Álláskijelző - Kétvezetékes csatlakozás STA21: üzemi feszültség 230 V AC, állító jel 2-pont STA71: üzemi feszültség 24 V AC/DC, állító jel 2-pont vagy PDM (pulzációs moduláció) Z11/20-27 Hőmérséklet szabályozó Kétcsöves szereléshe RAB20 - changeover-működés - kétpontos vezérlési mód - 3 fokozatú kézi ventillátorkapcsolás - Kontrollkimenet BE/KI - Kapcsoló feszültség AC 250 V. Négy csöves szereléshez RCC30 - Kimenetek be/ki szelep állítóművekhez - három fokozatú ventilátor kimenetéhez - Választható szabályozás helységhőmérséklet vagy hátra menő hőmérséklet szerint - Normál-, takarékos-, vagy fagyvédelmi üzemmód ill. KI - Üzemi feszültség AC 230 V RDF30 - kimenet 2-pont ventilátor üzemhez - három fokozatú ventillátor kimenetéhez - Üzemmódok: normál, energiatakarékos és üzemkész - Üzemmód átváltó kontakt távkapcsoláshoz - A helyiséghőmérséklet vagy a kívánt hőmérséklet kijelzése választható. - Üzemi feszültség AC 230 V Kétcsöves szereléshez elektromos regiszterrel RCC20 - három fokozatú ventillátor kimenetele - Választható szabályozás helységhőmérséklet vagy hátra menő hőmérséklet szerint - Automatikus fűtési- és hűtési üzem átkapcsolás - Normál-, takarékos-, vagy fagyvédelmi üzemmód ill. KI - Üzemmód átváltó kontakt távkapcsoláshoz - Üzemi feszültség AC 230 V Kiadva:

28 Jelmagyarázat V (m 3 /h) = Térfogatáram V(l/s) (l/s) = Térfogatáram Q ges (kw) = Összes hűtőteljesítmény Q s (kw) = hűtő teljesítmény Q (kw) = Fűtési teljesítmény V WK (l/h) = vízmennyiség hűtéskor V WH (l/h) = vízátfolyás fűtéskor Pa WK (kpa) = vízoldali nyomásveszetség hűtéskor Pa WH (kpa) = vízoldali nyomásveszetség fűtéskor T AK ( C) = Levegő kilépési hőmérséklet hűtéskor T AH ( C) = Levegő kilépési hőmérséklet fűtéskor rf AK (%) = relatív levegő kilépési nedvesség hűtésnél rf AH (%) = relatív levegő kilépési nedvesség fűtésnél W (W) = Áramfogyasztás A (A) = Áramerősség L WA [db(a)] = A-értékre vonatkoztatott hangteljesítményszint L (mm) = Doboz hosz csillapítással / hangcsillapító K (mm) = Kulissza szélesség KA = Kulissza darabszám S (mm) = Cella távolság p t (Pa) = Maximális nyomásveszteség a hangcsillapítóban v s (m/s) = a levegő sebessége G (Kg) = a hangcsillapító tömege f m (Hz) = Oktáv / középfrekvencia De (db/okt) = Csillapítás DN (mm) = névleges átmérő K vs (m 3 /h) = Névleges hidegvíz térfogatáram teljesen nyitott szelepnél (H100) 100 kpa (1 bar) nyomáskülönbség mellett p s (kpa) = Maximális megengedett nyomáskülönbség (záró nyomás) p max (kpa) = Maximális megengedett nyomáskülönbség a szelep üléken a szelep állító műre vonatkoztatva Z11/20-28 Kiadva:

29 Rendelési adatok Fan-Coil NBS 100/150 NBS sorozat doboz csillapítással (-P) Modell Modell Befúvás (NBS 100) -Z Elszívás (NBS 100/NBS 150) -A 1 Méret Méret csöves rendszer -4F Hőcserélő 4 csöves berendezés 4+2F Hosszúság bal -LL Regiszter csatlakozás jobbos -RR -0 (nélkül) Szigetelés Szűrő G3 (NBS 100 / NBS 150) -G3 Tartozék: Szűrő G4 (NBS 150) -G4 csatlakozás - csatlakozás csonkkal -R csatlakozó keret -RE befúvó doboz csillapítással (NBS 100) -PZ Hangcsillapító (NBS 150) Csonkszám elszívó doboz csillapítással (NBS 100 / NBS 150) -PA keverő egység (NBS 100 / NBS 150) D = átméro Elektromos regiszter (NBS 100 / NBS 150) -BE Frekvenciaváltó ( NBS 150) -FR keret (NBS 100 / NBS 150) -FL Flexibilis csatlakozás (NBS 100 / NBS 150) -FA oldalsó -L oldalsó Csatlakozás frontoldali -F bal -I jobbos -D Rendelési példa: NBS / 4F / LL / G3 Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! Rendelési példa: P-Z-1/800/1/R L-D/R L-I/R F Z11/20-29 Kiadva:

30 Kiírási szöveg NBS klímakészülék alacsony építési magassággal, vízszintesen álmennyezetekbe történő beépítésre. Az NBS 100 háza horganyzott acéllemez profilokból áll hő- és hangszigeteléssel. Az NBS 150 alumínium profilokból, horganyzott acéllemez szendvics panelekből áll belső hő- ill. hangszigeteléssel és körbefutó tömítéssel. A motor-ventilátor kétoldalt szívó ventilátorral, horganyzott acél keretben elhelyezett alumínium lamellázatú rézcsőből készült hőcserélő regiszterrel. A szűrő elem horganyzott acél kertből és szintetikus szűrőközegből áll. Lehetőség a recirkulációs kivitelre vagy frisslevegő ill. környezeti levegő bekeverésére. Gyártmány: SCHAKO típus NBS 100 / NBS 150 Méret: - 1 (egy spirál házzal) - 2 (két spirál házzal) - 3 (három spirál házzal) Szűrő hatásfok: - G3 osztály - G4 osztály Hőcserélő: - jobb oldali csatlakozás - bal oldali csatlakozás - 2-csöves regiszter - 4-csöves regiszter Tartozékok: - Csillapítással ellátott befúvó doboz - Csillapítással ellátott elszívó doboz - Hangcsillapító (csak NBS 150-hez) - keverő egység - elektromos fűtőregiszter - Karima - Flexibilis csatlakozások - frekvenciaváltó (csak NBS 150-hez) Kiválasztó program a gyors és biztos beállításhoz A méretező programunk segítségével kiválsztható az optimális modell. Z11/20-30 Kiadva:
