1 Helyiség klíma modul CULTRA-Studioline Ferdinand Schad KG Steigstraße D Kolbingen Telefon +49 (0) Telefax +49 (0) info@schako.de

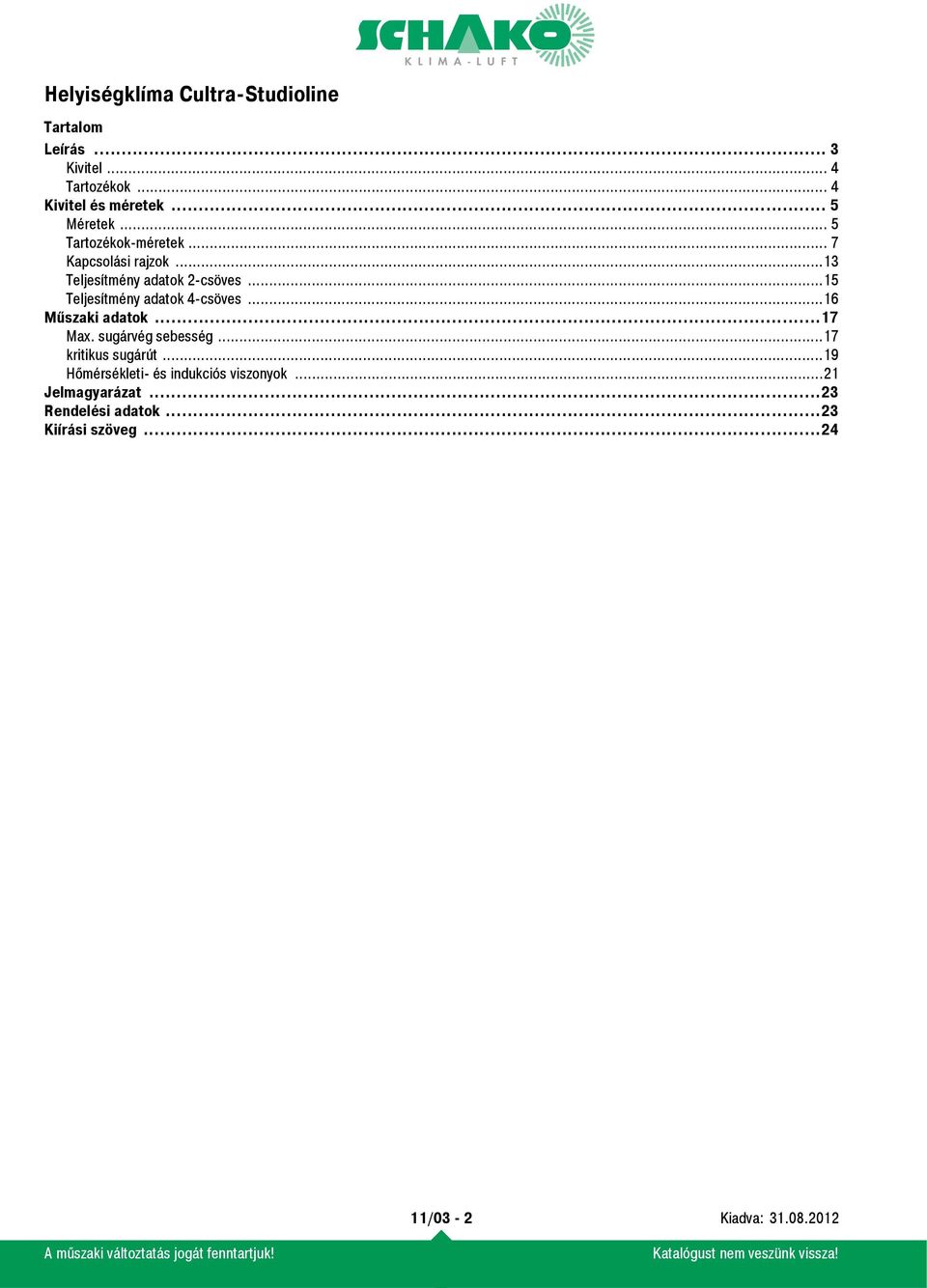

2 Helyiségklíma Cultra-Studioline Tartalom Leírás... 3 Kivitel... 4 Tartozékok... 4 Kivitel és méretek... 5 Méretek... 5 Tartozékok-méretek... 7 Kapcsolási rajzok...13 Teljesítmény adatok 2-csöves...15 Teljesítmény adatok 4-csöves...16 Műszaki adatok...17 Max. sugárvég sebesség...17 kritikus sugárút...19 Hőmérsékleti- és indukciós viszonyok...21 Jelmagyarázat...23 Rendelési adatok...23 Kiírási szöveg /03-2

3 Leírás A CULTRA-Studioline helyiségklíma modult a fal elé vagy a falba lehet integrálni, így költséges irodafelületet lehet megtakarítani. A CULTRA-Studioline falba történő integrálásához befúvó- és elszívó rácsot illetve a helyiségklíma modul csatlakoztatásához csatlakozó csonkot kell alkalmazni (felár ellenében). Ez az építészeti flexibilitás teljesen szabad helyiség kihasználást biztosít. A CULTRA-Studioline egy olyan hűtő készülék, amelyik irodák, orvosi rendelők sőt hangstúdiókhoz is alkalmas, mivel kielégíti GK 15 helyiség oldali- és zajtechnikai követelményeit a DIN szerint. A fali modul méretei lehetővé teszik a falakba, mennyezetekbe vagy padlókba történő építését. Utólagos fal elé építés is lehetséges. A csatlakozás kész helyiségklíma modul költségkímélő és gyors beépítést tesz lehetővé. A helyiség használat változtatáskor vagy átépítéskor a helyiségklíma modul gyorsan áthelyezhető. A felhasználó költözéskor a helyiségklíma modult mint egy irodai bútort magával viheti. Az érezhető hűtőteljesítmény 2300 W. Nagyobb helyiségeknél több modult lehet alkalmazni. A készülék 485 mł/h légmennyiség mozgatására képes. A készülék alapkivitelben 3 ventilátor fokozattal rendelkezik, 2-csöves vagy 4- csöves kivitelben is készül. Különböző gyártmányú szabályozó készülékek alkalmazása is lehetséges. Amennyiben több CULTRA- Studioline van egymással párhuzamosan kapcsolva egy szabályozóra a kapcsolási fokozatokat függetleníteni kell egymástól. Az opcionálisan rendelhető relédoboz (felár ellenében) képes akár 5 párhuzamosan kapcsolt CULTRA-Studioline ventilátor fokozatainak leválasztására. A befuvó- és elszívórácsok tulajdonságai: DBB: A szárnyprofil kiképzésű lamellák stabil áramlást hoznak létre. Mindenekelőtt nagy fokú flexibilitás jellemzi. A beépített lamellák sokoldalú utólagos beállítási lehetőséget biztosítanak. A középen csapágyazott szárnyprofil kiképzésű lamelláknak köszönhetően a szabad keresztmetszet mindig állandó marad. Ezáltal a lamellák átállításakor a nyomásesés és a zajszint nem változik. A levegő irányának utólagos megváltoztatása bármikor, beépített befúvónál is lehetséges. PA1: A PA típusú rácsnál a légterelésre beépített profillamellák a homlokoldalon vízszintesek és fix állásúak. A kívánt légvezetési mód biztosítása érdekében három különböző profil (PA, PAS vagy PAZ) választható. A helyiség levegőjét a ventilátor az elszívó rácson beszívja, majd a beépített szűrőn keresztül megtisztítja. A beépített labirint hangcsillapító csökkenti az áramlási zajokat. Ezután a levegőt a hűtő- és/vagy fűtőregiszter temperálja. Zajcsökkentés céljából ismét egy labirint hangcsillapítón áramlik át a levegő. A befúvó rácson keresztül ismét a helyiségbe kerül a levegő. A helyiségklíma modult recirkulációs és/vagy friss levegős üzemmódban is lehet működtetni. Karbantartás céljából az egész fedél eltávolítható. A hőcserélő és a ventilátor ezután könnyen, különleges szerszám nélkül hozzáférhető. A beépített szűrő közvetlenül az integrált fan-coil berendezésre van szerelve, így a revíziós nyíláson keresztül könnyedén cserélhető. Ebből kifolyólag a revíziós nyílás könnyen hozzáférhető kell, hogy legyen. Alapkivitelben a CULTRA-Studioline helyiség modul PA1 típusú elszívóráccsal és DBB típusú befúvóráccsal van felszerelve. A helyiségklíma modul opcionális felszereltsége lehet a sima fali elem valamint irodai felszerelések (whiteboard, naptár, médianaptár) illetve helyiség akusztikai modul választható külső megjelenéssel. A befúvó és elszívó rácsok széles választéka nagyfokú kialakíthatósági szabadságot biztosít. A CULTRA-Studioline beépítésekor biztosítani kell ellenőrzés céljából a könnyű hozzáférhetőséget. 11/03-3

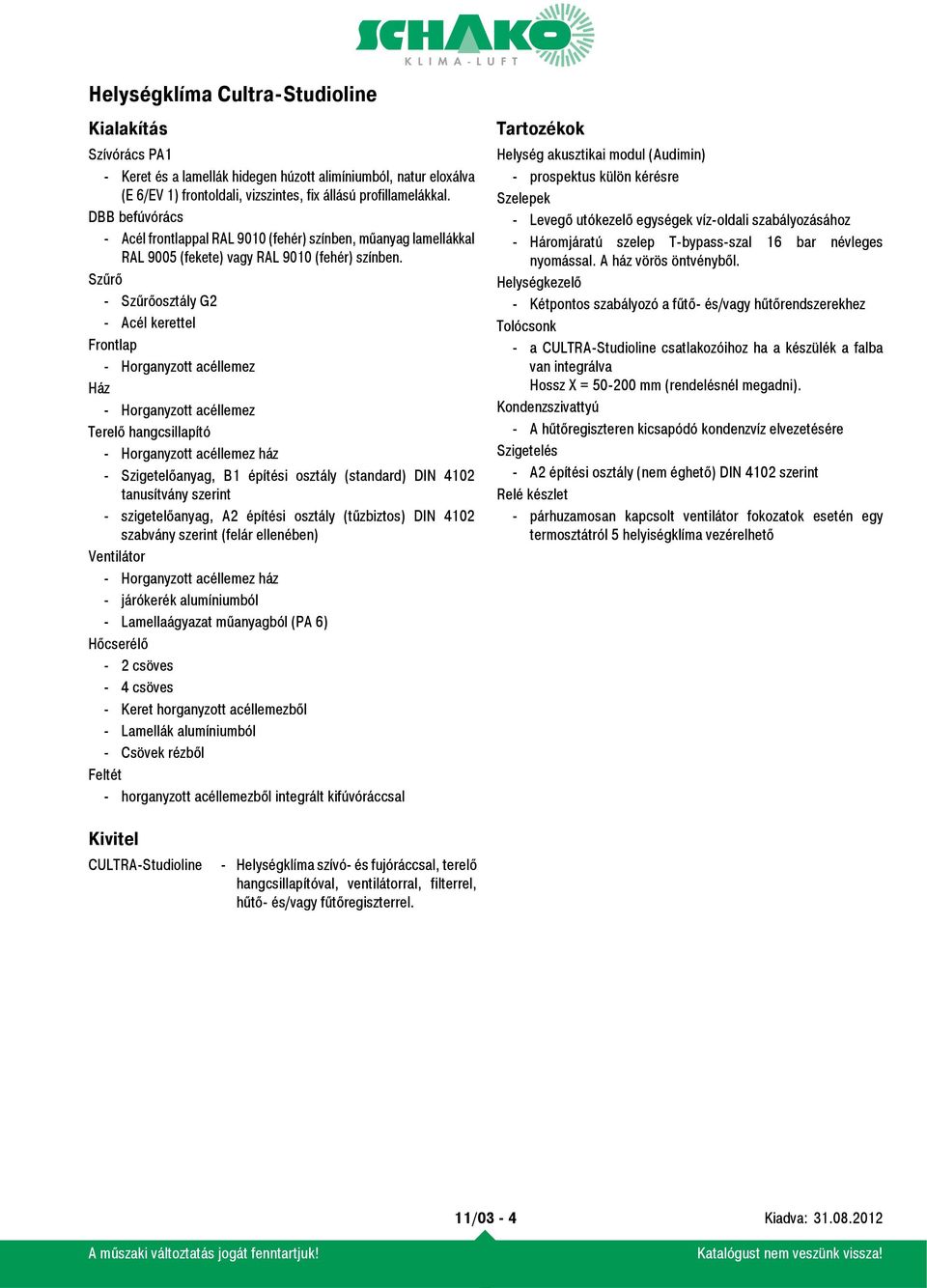

4 Kialakítás Szívórács PA1 - Keret és a lamellák hidegen húzott alimíniumból, natur eloxálva (E 6/EV 1) frontoldali, vizszintes, fix állású profillamelákkal. DBB befúvórács - Acél frontlappal RAL 9010 (fehér) színben, műanyag lamellákkal RAL 9005 (fekete) vagy RAL 9010 (fehér) színben. Szűrő - Szűrőosztály G2 - Acél kerettel Frontlap - Horganyzott acéllemez Ház - Horganyzott acéllemez Terelő hangcsillapító - Horganyzott acéllemez ház - Szigetelőanyag, B1 építési osztály (standard) DIN 4102 tanusítvány szerint - szigetelőanyag, A2 építési osztály (tűzbiztos) DIN 4102 szabvány szerint (felár ellenében) Ventilátor - Horganyzott acéllemez ház - járókerék alumíniumból - Lamellaágyazat műanyagból (PA 6) Hőcserélő - 2 csöves - 4 csöves - Keret horganyzott acéllemezből - Lamellák alumíniumból - Csövek rézből Feltét - horganyzott acéllemezből integrált kifúvóráccsal Tartozékok Helység akusztikai modul (Audimin) - prospektus külön kérésre Szelepek - Levegő utókezelő egységek víz-oldali szabályozásához - Háromjáratú szelep T-bypass-szal 16 bar névleges nyomással. A ház vörös öntvényből. Helységkezelő - Kétpontos szabályozó a fűtő- és/vagy hűtőrendszerekhez Tolócsonk - a CULTRA-Studioline csatlakozóihoz ha a készülék a falba van integrálva Hossz X = mm (rendelésnél megadni). Kondenzszivattyú - A hűtőregiszteren kicsapódó kondenzvíz elvezetésére Szigetelés - A2 építési osztály (nem éghető) DIN 4102 szerint Relé készlet - párhuzamosan kapcsolt ventilátor fokozatok esetén egy termosztátról 5 helyiségklíma vezérelhető Kivitel CULTRA-Studioline - Helységklíma szívó- és fujóráccsal, terelő hangcsillapítóval, ventilátorral, filterrel, hűtő- és/vagy fűtőregiszterrel. 11/03-4

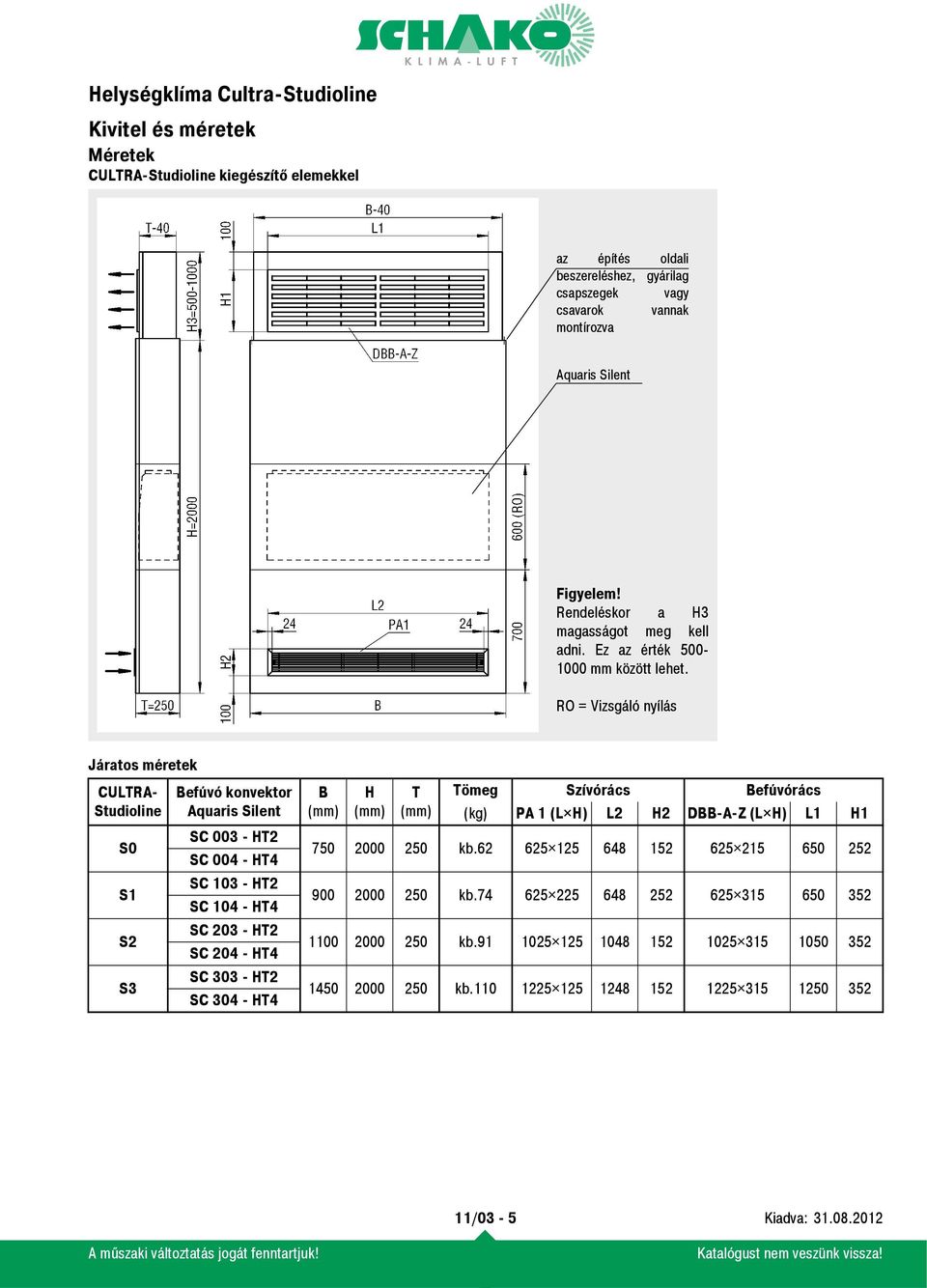

5 Kivitel és méretek Méretek CULTRA-Studioline kiegészítő elemekkel az építés oldali beszereléshez, gyárilag csapszegek vagy csavarok vannak montírozva Aquaris Silent Figyelem! Rendeléskor a H3 magasságot meg kell adni. Ez az érték mm között lehet. RO = Vizsgáló nyílás Járatos méretek CULTRA- Studioline S0 S1 S2 S3 Befúvó konvektor Aquaris Silent SC HT2 SC HT4 SC HT2 SC HT4 SC HT2 SC HT4 SC HT2 SC HT4 B (mm) H (mm) T (mm) Tömeg Szívórács Befúvórács (kg) PA 1 (L H) L2 H2 DBB-A-Z (L H) L1 H kb kb kb kb /03-5

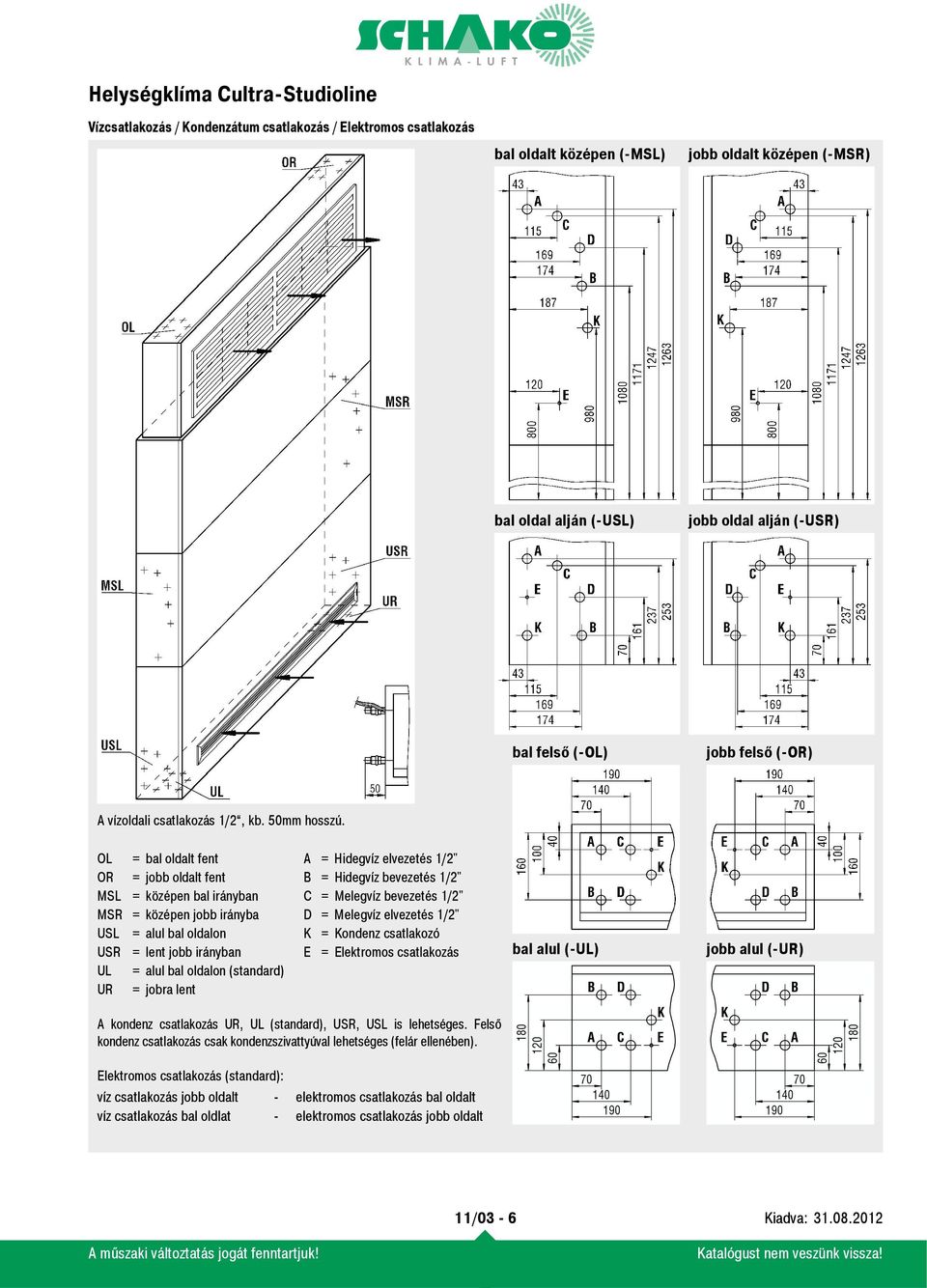

6 Vízcsatlakozás / Kondenzátum csatlakozás / Elektromos csatlakozás bal oldalt középen (-MSL) jobb oldalt középen (-MSR) bal oldal alján (-USL) jobb oldal alján (-USR) bal felső (-OL) jobb felső (-OR) A vízoldali csatlakozás 1/2, kb. 50mm hosszú. OL = bal oldalt fent OR = jobb oldalt fent MSL = középen bal irányban MSR = középen jobb irányba USL = alul bal oldalon USR = lent jobb irányban UL = alul bal oldalon (standard) UR = jobra lent A = Hidegvíz elvezetés 1/2" B = Hidegvíz bevezetés 1/2" C = Melegvíz bevezetés 1/2" D = Melegvíz elvezetés 1/2" K = Kondenz csatlakozó E = Elektromos csatlakozás bal alul (-UL) jobb alul (-UR) A kondenz csatlakozás UR, UL (standard), USR, USL is lehetséges. Felső kondenz csatlakozás csak kondenzszivattyúval lehetséges (felár ellenében). Elektromos csatlakozás (standard): víz csatlakozás jobb oldalt - elektromos csatlakozás bal oldalt víz csatlakozás bal oldlat - elektromos csatlakozás jobb oldalt 11/03-6

7 Tartozékok-méretek Tolócsonk (felár ellenében) DBB-A-Z és PA1 típusokhoz Tolócsonkos kivitel esetén rendelésnél az X méretet meg kell adni. STA219/STA719 állítómű Elektrotermikus állítómű 2,5 mm-es névleges emelkedésű szelephez. Mozgás- és állás kijelzővel. Üzemmód: 24 V DC. Nyit/Zár funkciók vagy arányosan PWM. Állítómű STA219 - Állítómű 230 V AC - Nyit/Zár funkciók vagy arányosan PWM Szelepek VMP46 Háromjáratú szelep 16 bar névleges nyomással. A ház rézből áll. Külső menetes csatlakozó G...B. Kézi beállítóval. Állítómű STA719 - Állítómű 24 V AC - Nyit/Zár funkciók vagy arányosan PWM Szelep típus nagyság Hűtés (2-csövesnél) Fűtés (kiegészítés 4-csövesnél) SC003/004 VMP ,63 VMP ,63 SC103/104 VMP ,63 VMP ,63 SC203/204 VMP ,0 VMP ,63 SC303/304 VMP ,0 VMP ,0 11/03-7

8 Helyiséghőmérséklet szabályozó 2 csöves RCC 10-as tipus Automatikus átkapcsolás nélküli rendszereknél az érzékelő helyett kézi átkapcsolót lehet alkalmazni. Állandó fűtési üzemű rendszereknél a szabályozó bemenet érzékelő nélkül működik. Állandó hűtési üzemű rendszereknél a szabályozó bemenetet elektromosan rövidre kell zárni (B2-t M-mel). - Kimenet be/ki szelep-állítóműhöz - három fokozatú ventilátor kimenetei - szabályozás helyiség- vagy visszaszívott levegő hőmérsékletre - Automatikus fűtő- és hűtő üzem átkapcsolás - normál-, takarékos-, vagy fagyvédelmi üzemmód ill. KI - Átváltó kontaktbement távkapcsoláshoz - Választható szabályozó paraméterek - Üzemi feszültség AC 230 V L, N = Üzemi feszültség AC 230 V B1 = Jelbemenet visszaszivott levegő hőmérséklet érzékelő M = Nulla-mérő visszaszívott levegő hőmérséklet érzékelő és 'Changeover-érzékelő B2 = Jelbemenet 'Changeover-érzékelő D1, GND = Jelbemenet potenciálmentes üzemű átkapcsolóhoz (érzékenysége beállítható) Q1 = Vezérlő kimenet ventilátor fokozat I AC 230 V Q2 = Vezérlő kimenet ventilátor fokozat II AC 230 V Q3 = Vezérlő kimenet ventilátor fokozat III AC 230 V Y11 = 'Szelep' vezérlő kimenet AC 230 V (munka kontaktus, áram nélkül zárt szelephez) Y12 = 'Szelep' vezérlő kimenet AC 230 V (nyugalmi kontaktus, áram nélkül nyitott szelephez) B1 = Visszaszívott levegő érzékelő (QAH11.1 hőmérséklet érzékelő) B2 = Changeover-érzékelő (QAH11.1 hőmérséklet érzékelő+changeover-szerlőkészlet ARG86.3) M1 = 3 fokozatú ventilátor N1 = Helyiség hőmérséklet szabályozó RCC10 / RCC10.1 S1 = Külső üzemmód kapcsoló Y1 = MVE..., MXE... zóna szelep 11/03-8

9 Helyiség hőmérséklet szabályozó 4-csöves RCC30-as típus RDF 30-as tipus - kimenetek be/ki szelep állítóművekhez - három fokozatú ventilátor kimenetei - szabályozás helyiség- vagy visszaszívott levegő hőmérsékletre - normál-, takarékos-, vagy fagyvédelmi üzemmód ill. KI - Üzemmód átváltó kontaktus távkapcsoláshoz - Választható szabályozó paraméterek - Üzemi feszültség AC 230 V - Kimenet 2-pont ventilátor üzemhez - három fokozatú ventilátor kimenetei - szabályozás helyiség- vagy visszaszívott levegő hőmérsékletre - Normál, energiatakarékos és készenléti üzemmód - Üzemmód átváltó kontaktus távkapcsoláshoz - Szabályozási paraméterek széles körben illeszthetők - Üzemi feszültség AC 230 V - Helyiség hőmérséklet érzékelő kijelzés választható, aktuális vagy kívánt érték B1 = Visszaszívott levegő érzékelő (QAH11.1 hőmérséklet érzékelő) M1 = 3 fokozatú ventilátor N1 = Hőmérsékletszabályzó RCC30 ill RDF 30 S1 = Külső üzemmód kapcsoló Y1 = Fűtési szelep Y2 = Hűtési szelep L, N = Üzemi feszültség AC 230 V B1 = Jelbemenet visszaszivott levegő hőmérséklet érzékelő M = Nulla-mérő 'visszaszívott levegő hőmérséklet érzékelő' B2 = Jelbemenet visszaszívott levegő hőmérséklet érzékelő és Chan-geover-érzékelő D1, GND = Jelbemenet potenciálmentes üzemű átkapcsolóhoz (érzékenysége beállítható) Q1 = Vezérlő kimenet ventilátor fokozat I AC 230 V Q2 = Vezérlő kimenet ventilátor fokozat II AC 230 V Q3 = Vezérlő kimenet ventilátor fokozat III AC 230 V Y11 = Vzérlő kimenet 'fűtési szelep' AC 230 V Y12 = Vezérlő kimenet 'hűtési szelep' AC 230 V 11/03-9

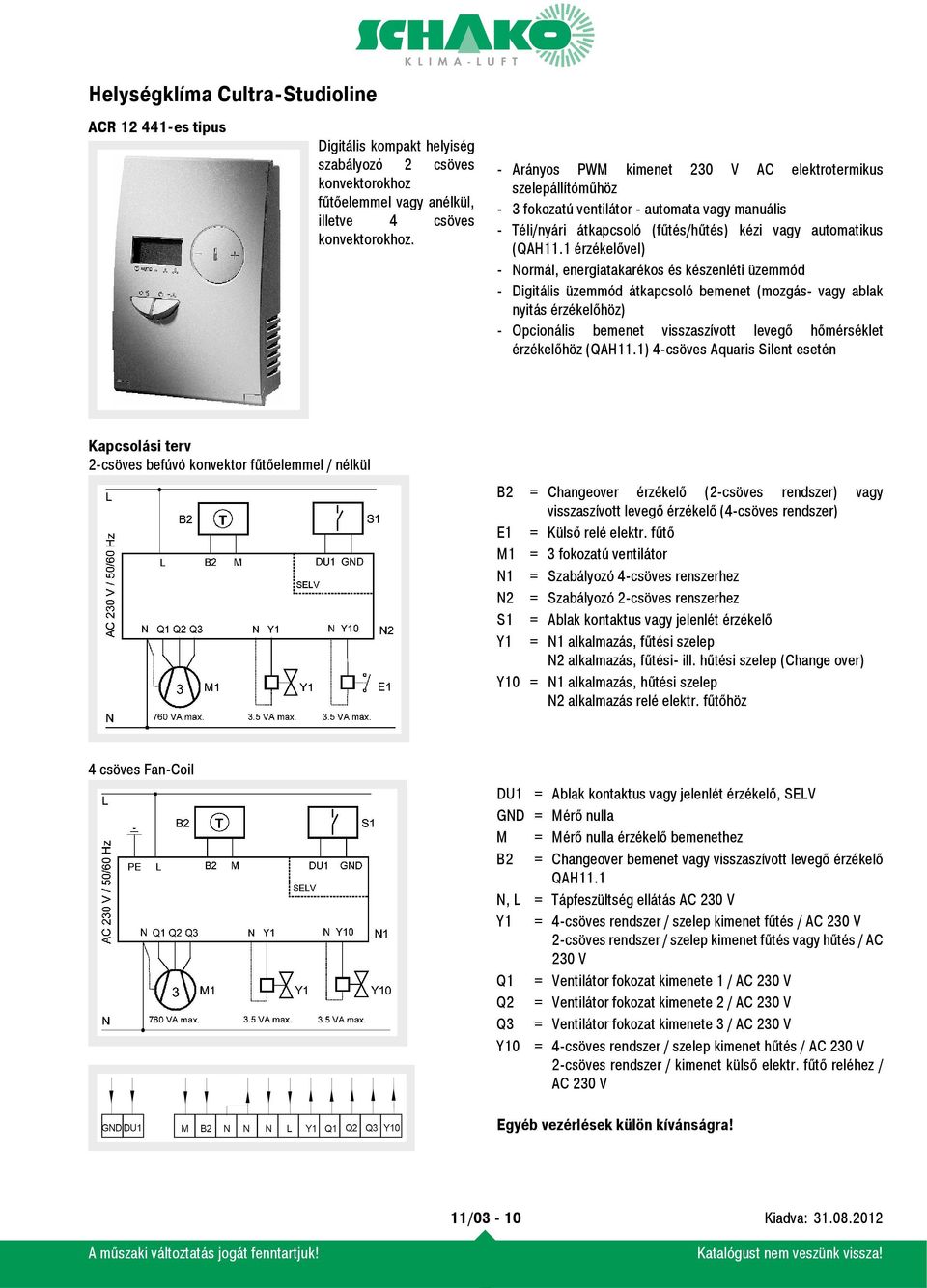

10 ACR es tipus Digitális kompakt helyiség szabályozó 2 csöves konvektorokhoz fűtőelemmel vagy anélkül, illetve 4 csöves konvektorokhoz. - Arányos PWM kimenet 230 V AC elektrotermikus szelepállítóműhöz - 3 fokozatú ventilátor - automata vagy manuális - Téli/nyári átkapcsoló (fűtés/hűtés) kézi vagy automatikus (QAH11.1 érzékelővel) - Normál, energiatakarékos és készenléti üzemmód - Digitális üzemmód átkapcsoló bemenet (mozgás- vagy ablak nyitás érzékelőhöz) - Opcionális bemenet visszaszívott levegő hőmérséklet érzékelőhöz (QAH11.1) 4-csöves Aquaris Silent esetén Kapcsolási terv 2-csöves befúvó konvektor fűtőelemmel / nélkül B2 = Changeover érzékelő (2-csöves rendszer) vagy visszaszívott levegő érzékelő (4-csöves rendszer) E1 = Külső relé elektr. fűtő M1 = 3 fokozatú ventilátor N1 = Szabályozó 4-csöves renszerhez N2 = Szabályozó 2-csöves renszerhez S1 = Ablak kontaktus vagy jelenlét érzékelő Y1 = N1 alkalmazás, fűtési szelep N2 alkalmazás, fűtési- ill. hűtési szelep (Change over) Y10 = N1 alkalmazás, hűtési szelep N2 alkalmazás relé elektr. fűtőhöz 4 csöves Fan-Coil DU1 = Ablak kontaktus vagy jelenlét érzékelő, SELV GND = Mérő nulla M = Mérő nulla érzékelő bemenethez B2 = Changeover bemenet vagy visszaszívott levegő érzékelő QAH11.1 N, L = Tápfeszültség ellátás AC 230 V Y1 = 4-csöves rendszer / szelep kimenet fűtés / AC 230 V 2-csöves rendszer / szelep kimenet fűtés vagy hűtés / AC 230 V Q1 = Ventilátor fokozat kimenete 1 / AC 230 V Q2 = Ventilátor fokozat kimenete 2 / AC 230 V Q3 = Ventilátor fokozat kimenete 3 / AC 230 V Y10 = 4-csöves rendszer / szelep kimenet hűtés / AC 230 V 2-csöves rendszer / kimenet külső elektr. fűtő reléhez / AC 230 V Egyéb vezérlések külön kívánságra! 11/03-10

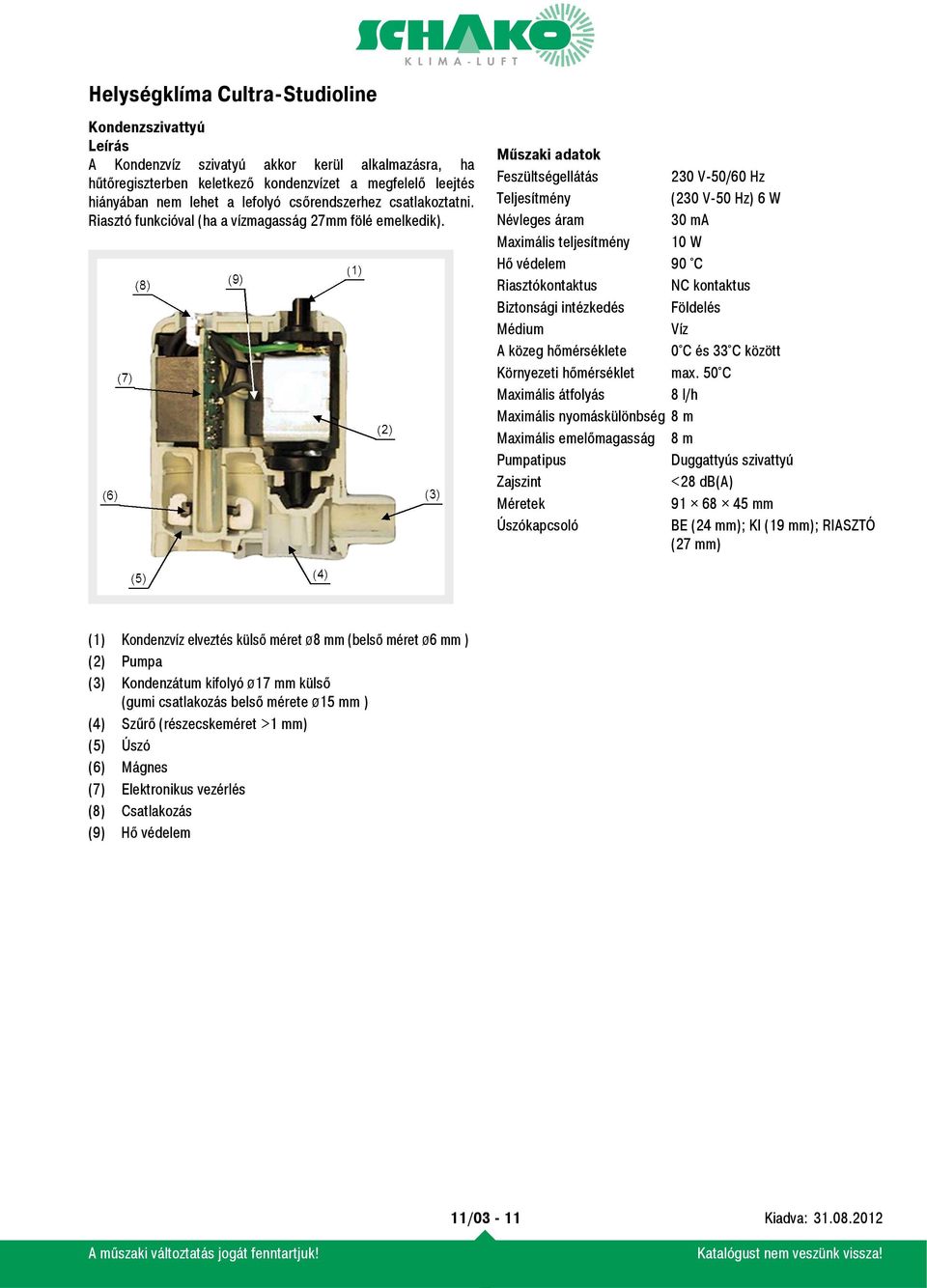

11 Kondenzszivattyú Leírás A Kondenzvíz szivatyú akkor kerül alkalmazásra, ha hűtőregiszterben keletkező kondenzvízet a megfelelő leejtés hiányában nem lehet a lefolyó csőrendszerhez csatlakoztatni. Riasztó funkcióval (ha a vízmagasság 27mm fölé emelkedik). Műszaki adatok Feszültségellátás 230 V-50/60 Hz Teljesítmény (230 V-50 Hz) 6 W Névleges áram 30 ma Maximális teljesítmény 10 W Hő védelem 90 C Riasztókontaktus NC kontaktus Biztonsági intézkedés Földelés Médium Víz A közeg hőmérséklete 0 C és 33 C között Környezeti hőmérséklet max. 50 C Maximális átfolyás 8 l/h Maximális nyomáskülönbség 8 m Maximális emelőmagasság 8 m Pumpatipus Duggattyús szivattyú Zajszint <28 db(a) Méretek mm Úszókapcsoló BE (24 mm); KI (19 mm); RIASZTÓ (27 mm) (1) Kondenzvíz elveztés külső méret ø8 mm (belső méret ø6 mm ) (2) Pumpa (3) Kondenzátum kifolyó ø17 mm külső (gumi csatlakozás belső mérete ø15 mm ) (4) Szűrő (részecskeméret >1 mm) (5) Úszó (6) Mágnes (7) Elektronikus vezérlés (8) Csatlakozás (9) Hő védelem 11/03-11

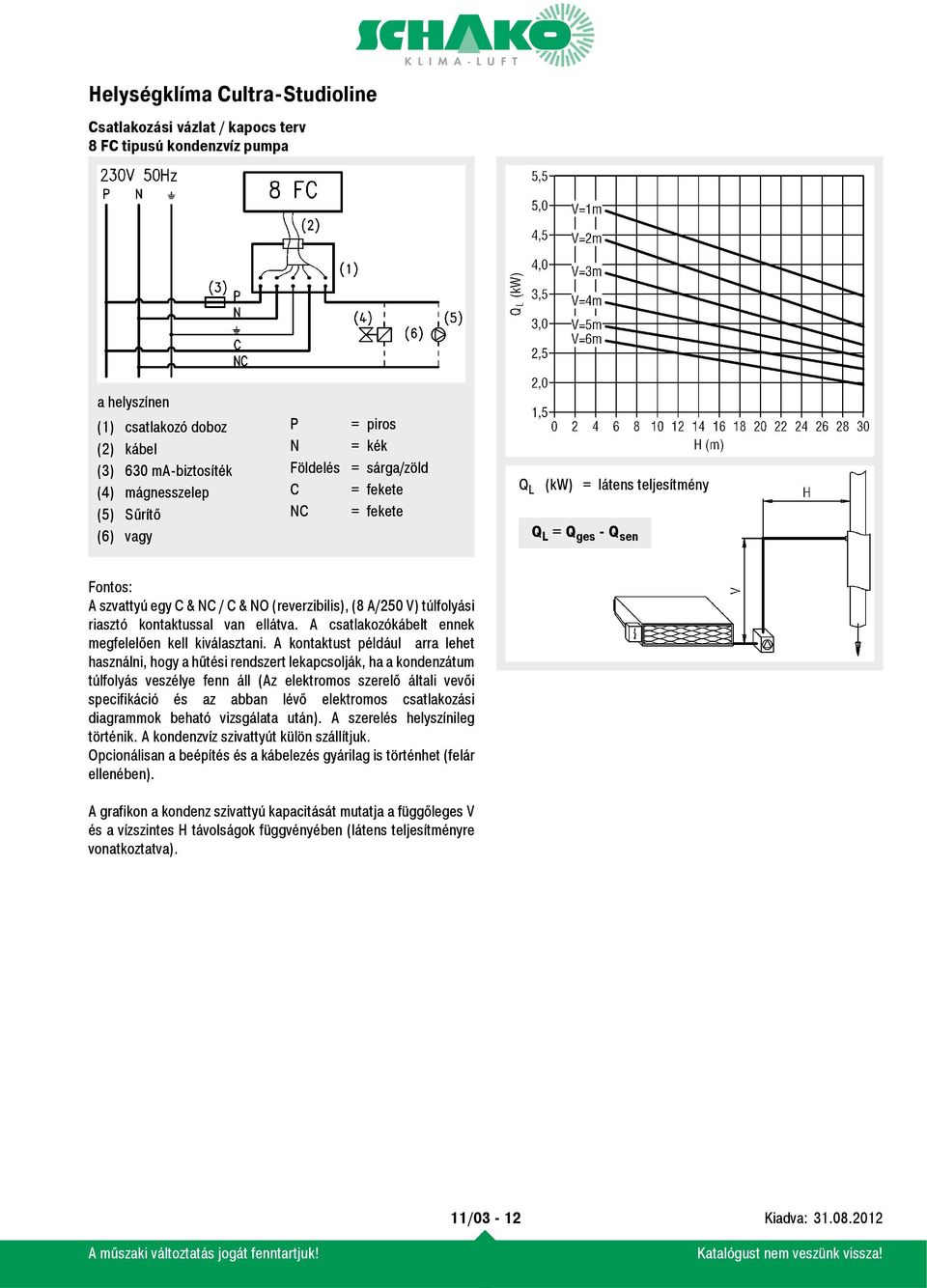

12 Csatlakozási vázlat / kapocs terv 8 FC tipusú kondenzvíz pumpa a helyszínen (1) csatlakozó doboz (2) kábel (3) 630 ma-biztosíték (4) mágnesszelep (5) Sűrítő (6) vagy P N Földelés C NC = piros = kék = sárga/zöld = fekete = fekete Q L (kw) = látens teljesítmény Q L = Q ges - Q sen Fontos: A szvattyú egy C & NC / C & NO (reverzibilis), (8 A/250 V) túlfolyási riasztó kontaktussal van ellátva. A csatlakozókábelt ennek megfelelően kell kiválasztani. A kontaktust például arra lehet használni, hogy a hűtési rendszert lekapcsolják, ha a kondenzátum túlfolyás veszélye fenn áll (Az elektromos szerelő általi vevői specifikáció és az abban lévő elektromos csatlakozási diagrammok beható vizsgálata után). A szerelés helyszínileg történik. A kondenzvíz szivattyút külön szállítjuk. Opcionálisan a beépítés és a kábelezés gyárilag is történhet (felár ellenében). A grafikon a kondenz szivattyú kapacitását mutatja a függőleges V és a vízszintes H távolságok függvényében (látens teljesítményre vonatkoztatva). 11/03-12

13 Kapcsolási rajzok SCO.../SC1.../SC2.../SC változat sárg zöld fehér* fehér* kék barna fekete szürke ibolyakék narancs piros min. x max közép min gr/gl helyszíni 1 sárga / zöld helyszíni sárg zöld fehér* fehér* kék barna fekete szürke ibolyakék narancs piros min. x max közép min sárga / zöld 1 x = Oelflex kábel 7x1,5mm² Cultra-Studioline-on T = Termokontakt, mint termo kapcsoló 1 = Helyiség termosztát / helyiség szabályozó 11/03-13

14 SCO.../SC1.../SC2.../SC változat sárg zöld fehér* fehér* kék barna fekete szürke ibolyakék narancs piros min. x 4 5 max közép min gr/gl helyszíni Thermok. Thermok. 1 sárga / zöld helyszíni sárg zöld fehér* fehér* kék barna fekete szürke ibolyakék narancs piros min. x max közép min sárga / zöld 1 x = Oelflex kábel 7x1,5mm² Cultra-Studioline-on T = Termokontakt, mint potenciálmentes kapcsoló kontaktus 1 = Helyiség termosztát / helyiség szabályozó Elektromos szelepek Szelep 1 Szelep 2 V1 V1 V1 V2 V2 V2 Kondenzszivattyú M ~ N 230V/AC 50Hz TT N 8A/250V Bemenet kimenet Motoros szelepmeghajtókhoz Termikus meghajtáskor a 3-as és 6-os csatlakozókapocs nem foglalt 11/03-14

15 Teljesítmény adatok 2-csöves SC003-HT2RR SC103-HT2RR Q (KW) Q S (KW) Q (KW) Q S (KW) Sebességfokozat Sebességfokozat Sebességfokozat Sebességfokozat V (m³/h) Hűtés Levegő 27 / 47% r.f. 6 C / 12 C 0,81 0,88 1,14 0,60 0,66 0,87 0,85 1,19 1,60 0,62 0,88 1,20 7 C / 12 C 0,79 0,87 1,12 0,59 0,65 0,86 0,83 1,17 1,57 0,61 0,87 1,18 8 C / 14 C 0,63 0,69 0,88 0,53 0,58 0,76 0,67 0,94 1,25 0,54 0,77 1,05 10 C / 16 C 0,47 0,52 0,69 0,47 0,52 0,69 0,46 0,69 0,95 0,46 0,69 0,95 SC203-HT2RR SC303-HT2RR Q (KW) Q S (KW) Q (KW) Q S (KW) Sebességfokozat Sebességfokozat Sebességfokozat Sebességfokozat V (m³/h) Hűtés Levegő 27 / 47% r.f. 6 C / 12 C 1,91 2,11 2,46 1,42 1,58 1,86 1,61 2,28 3,13 1,16 1,66 2,30 7 C / 12 C 1,87 2,07 2,41 1,40 1,56 1,84 1,57 2,22 3,05 1,14 1,63 2,27 8 C / 14 C 1,50 1,65 1,92 1,25 1,39 1,64 1,28 1,81 2,46 1,02 1,46 2,03 10 C / 16 C 1,12 1,25 1,47 1,12 1,25 1,47 0,89 1,25 1,82 0,87 1,24 1,82 SC 003 SC 103 SC 203 SC 303 Sebességfokozat Sebességfokozat Sebességfokozat Sebességfokozat L W [db(a)] * 29,4 31,1 35,7 21,8 28,2 33,2 23,0 28,1 38,4 26,1 30,3 39,2 V (mł/h) = Térfogatáram Q (kw) = Összteljesítmény Q S (kw) = hűtő teljesítmény L W [db(a)] = Hangteljesítményszint *2000 mm minimális magasságnál érvényes. Kisebb magasságnál nő a zajszint. 11/03-15

16 Teljesítmény adatok 4-csöves SC004-HT4RR SC104-HT4RR Q (KW) Q S (KW) Q (KW) Q S (KW) Sebességfokozat Sebességfokozat Sebességfokozat Sebességfokozat V (m³/h) Hűtés Levegő 27 / 47% r.f. Fűtés Levegő 20 / 50% r.f. 6 C / 12 C 0,70 0,78 1,07 0,52 0,58 0,82 0,82 1,17 1,55 0,59 0,86 1,16 7 C / 12 C 0,68 0,76 1,06 0,51 0,57 0,81 0,80 1,14 1,52 0,59 0,85 1,14 8 C / 14 C 0,54 0,61 0,83 0,45 0,51 0,72 0,65 0,92 1,22 0,52 0,75 1,02 10 C / 16 C 0,41 0,46 0,64 0,41 0,46 0,64 0,44 0,67 0,92 0,44 0,67 0,92 70 C / 60 C 0,78 0,86 1,13 0,78 0,86 1,13 0,93 1,26 1,60 0,93 1,26 1,60 50 C / 40 C 0,40 0,44 0,57 0,40 0,44 0,57 0,49 0,65 0,83 0,49 0,65 0,83 SC204-HT4RR SC304-HT4RR Q (KW) Q S (KW) Q (KW) Q S (KW) Sebességfokozat Sebességfokozat Sebességfokozat Sebességfokozat V (m³/h) Hűtés Levegő 27 / 47% r.f. Fűtés Levegő 20 / 50% r.f. 6 C / 12 C 1,86 2,06 2,39 1,38 1,54 1,80 1,55 2,22 3,05 1,11 1,61 2,24 7 C / 12 C 1,82 2,02 2,34 1,36 1,52 1,78 1,50 2,16 2,97 1,09 1,59 2,21 8 C / 14 C 1,46 1,61 1,87 1,22 1,35 1,59 1,23 1,76 2,40 0,98 1,42 1,97 10 C / 16 C 1,09 1,22 1,43 1,09 1,22 1,43 0,86 1,22 1,77 0,92 1,21 1,77 70 C / 60 C 2,00 2,19 2,49 2,00 2,19 2,49 1,76 2,37 3,09 1,76 2,37 3,09 50 C / 40 C 1,05 1,15 1,30 1,05 1,15 1,30 0,92 1,23 1,60 0,92 1,23 1,60 SC 004 SC 104 SC 204 SC 304 Sebességfokozat Sebességfokozat Sebességfokozat Sebességfokozat L W [db(a)] * 29,4 31,1 35,7 21,8 28,2 33,2 23,0 28,1 38,4 26,1 30,3 39,2 V (m³/h) = Térfogatáram Q (kw) = Összteljesítmény Q S (kw) = hűtő teljesítmény L W [db(a)] = Hangteljesítményszint *2000 mm minimális magasságnál érvényes. Kisebb magasságnál nő a zajszint. 11/03-16

17 Helységklíma Cultra-Studioline Műszaki adatok Max. sugárvég sebesség Cultra-Studioline SC003 Cultra-Studioline SC004 Mennyezeti sugár beállítás A Coanda hatás elérése érdekében a Cultra- Studioline felső síkja ne legyen távolabb a mennyezettől mint 0,5m. Szabad sugár beállítás Ha a mennyezettől a távolság több mint 0,6m akkor a szabadsugár beállítás javasolt Szabad sugár = Diagrammérték x 0,7 Cultra-Studioline SC103 Cultra-Studioline SC104 11/03-17

18 Helységklíma Cultra-Studioline Cultra-Studioline SC203 Cultra-Studioline SC204 Cultra-Studioline SC303 Cultra-Studioline SC304 Mennyezeti sugár beállítás A Coanda hatás elérése érdekében a Cultra- Studioline felső síkja ne legyen távolabb a mennyezettől mint 0,5m. Szabad sugár beállítás Ha a mennyezettől a távolság több mint 0,6m akkor a szabadsugár beállítás javasolt Szabad sugár = Diagrammérték x 0,7 11/03-18

19 kritikus sugárút Cultra-Studioline SC003 Cultra-Studioline SC004 Mennyezeti sugár beállítás t 3 = 195m³/h t 2 = 140m³/h t 1 = 125m³/h V (m³/h) t 3 = 180m³/h t 2 = 120m³/h t 1 = 105m³/h V (m³/h) A Coanda hatás elérése érdekében a Cultra- Studioline felső síkja ne legyen távolabb a mennyezettől mint 0,5m. Vetőtávolság x kr (m) x 1,33. Cultra-Studioline SC103 Cultra-Studioline SC104 Mennyezeti sugár beállítás t 3 = 260m³/h t 2 = 180m³/h t 1 = 120m³/h V (m³/h) t 3 = 250m³/h t 2 = 175m³/h t 1 = 115m³/h V (m³/h) A Coanda hatás elérése érdekében a Cultra- Studioline felső síkja ne legyen távolabb a mennyezettől mint 0,5m. Vetőtávolság x kr (m) x 1,33. 11/03-19

20 Cultra-Studioline SC203 Cultra-Studioline SC204 V (m³/h) t 3 = 415m³/h t 2 = 340m³/h t 1 = 300m³/h V (mł/h) t 3 = 400m³/h t 2 = 330m³/h t 1 = 290m³/h Cultra-Studioline SC303 Cultra-Studioline SC304 t 3 = 485m³/m t 2 = 330m³/h t 1 = 220m³/h V (m³/h) t 3 = 470m³/h t 2 = 320m³/h t 1 = 210m³/h V (m³/h) Mennyezeti sugár beállítás A Coanda hatás elérése érdekében a Cultra- Studioline felső síkja ne legyen távolabb a mennyezettől mint 0,5m. Vetőtávolság x kr (m) x 1,33. 11/03-20

21 Hőmérsékleti- és indukciós viszonyok SC0 Mennyezeti sugár beállítás Szabad sugár beállítás Korrekciós tényezők a szabad sugár beállítás Hőmérséklet leépülés x 0,67 Indukciós viszonyok x 1,50 SC1 Mennyezeti sugár beállítás Szabad sugár beállítás Korrekciós tényezők a szabad sugár beállítás Hőmérséklet leépülés x 0,93 Indukciós viszonyok x 1,07 11/03-21

22 SC2 Mennyezeti sugár beállítás Szabad sugár beállítás Korrekciós tényezők a szabad sugár beállítás Hőmérséklet leépülés x 0,81 Indukciós viszonyok x 1,22 SC3 Mennyezeti sugár beállítás Szabad sugár beállítás Korrekciós tényezők a szabad sugár beállítás Hőmérséklet leépülés x 0,84 Indukciós viszonyok x 1,19 11/03-22

23 Jelmagyarázat V (m 3 /h) = Térfogatáram L W [db(a)] = Hangteljesítményszint v max (m/s) = Max. sugárvég sebesség x+y (m) = Vízszintes + függőleges sugárút x kr (m) = Kritikus sugárút ΔT O (K) = Hőmérséklet különbség a befújt és a helyiség levegő hőmérséklete között (ΔT O = t ZU - t R ) TV (-) = Hőmérséklet viszony (TV = ΔT X / ΔT O ) i (-) = Indukciós viszonyszám (i = V X / V ZU ) Q (kw) = Összteljesítmény Q S (kw) = Érezhető teljesítmény ΔT X (K) = Hőmérsékletkülönbség az x pontban t ZU ( C) = Befúvott levegőhőmérséklet t R ( C) = Helyiséghőmérséklet V X (m 3 /h) = összes sugármennyiség az x pontban Rendelési adatok Helyiség klíma modul Tipus CULTRA-Studioline S0 S1 S2 S3 Hőcserélő 2-vezetős rendszer -HT2 Hőcserélő 4-vezetős rendszer -HT4 Vízcsatlakozás - -OR -OL -MSL -MSR -USR -USL -UL -UR Kondenz csatlakozó -K -OR -OL -MSL -MSR -USR -USL -UL -UR Tartozékok: Feltét H3= Szelepek Helyiség szabályozó Kondenzszivattyú Helyiség akusztikai modul Audimin Tolócsonk szivó-/befovó rácsokhoz Szigetelés anyaga A2 építési osztály (nem éghető) DIN 4102 szerint Relé készlet Rendelési példa: CULTRA-Studioline-S0-HT2-USL-KUR-H3=750 Hiányos rendelési adatok esetén a vastagon keretezett kivitelt szállítjuk! 11/03-23

24 Kiírási szöveg Csatlakozáskész helységklíma modul irodák, rendelők sőt hangstúdiók részére, hűtésre és fűtésre egyaránt. Beépíthető falba, mennyezetbe, padlóba vagy szerelőfalakba. Amennyiben megváltozik a helyiség használati célja akkor könnyen fel- és leszerelhető. A készülék hangrezgés-továbítása a hangtechnikailag kidolgozott felfüggesztéssel kerül kiküszöbölésre. Egyszerű szűrőcsere a könnyen eltávolítható revíziós nyílásnak köszönhetően. Az zárszerkezet segítségével speciális szerszámok nélkül is könnyen és egyszerűen kinyitható. Opcionális vezérlés 3-fokozatú kapcsolóval vagy a helyiség hőmérséklet függvényében helyiség termosztátról vezérelve (lásd Tartozékok). A csatlakozó rész horganyzott acéllemezből készül. H3 magasság mm közötti tartományban. H3 = mm SCHAKO gyártmány, Tipus CULTRA-Studioline... - Kivitel: - S0 - S1 - S2 - S3 - Hőcserélő: - 2-csöves rendszer (-HT2) - 4-csöves rendszer (-HT4) - Vízcsatlakozás (-) / Kondenzátum csatlakozás (-K): - bal oldalt fent (-OL) - jobb oldalt fent (-OR) - bal alul (-UL, Standard) - jobb oldalt alul (-UR) - bal oldalt középen (-MSL) - jobb oldalt középen (-MSR) - bal oldal alján (-USL) - jobb oldal alján (-USR) Kifúvó tipus:... a SCHAKO-tól - Szívórács PA1 - Keret hidegen húzott alumíniumból, natúr eloxálva (E 6/EV 1) frontoldali, vízszintes, fix állású profillamellákkal, hidegen húzott alumíniumból natúr eloxálva (E6/EV1). Lamellaprofil: PA, PAS, PAZ, rejtett rögzítéssel (VM 12). - DBB-A-Z befúvórács - Frontlap festett acéllemez RAL 9010 (fehér). A kivitel egyoldalas befúvásra. Rejtett rögzítéssel (VM). Külön beállítható csapágyazott műanyag lamellalevelekkel a következő színekben: - RAL 9005 (fekete) - RAL 9010 (fehér) vagy - RAL színre festett alumínium keretprofil. A lamellák utólagosan nem állíthatók A lamellák utólag men állíthatók Tartozékok: - Helység akusztikai modul (Audimin) - Szelepek a levegő utólagos kezelésére alkalmas készülékek vízoldali szabályozásához - Háromjáratú szelep T-bypass-szal 16 bar névleges nyomással. A ház vörös öntvényből. Külső menetes csatlakozó G...B. VMP tipus - Helyiség érzékelő: kétpontos szabályozó a fűtő- és/vagy hűtőrendszerekhez. - Tolócsonk a CULTRA-Studioline csatlakozóihoz amennyiben a készülék a falba van integrálva. Hossz X = mm (rendelésnél megadni). - Kondenzszivattyú - A hűtőregiszteren kicsapódó kondenzvíz elvezetésére - Szigetelőanyag A2 (nem éghető) építési osztály DIN 4102 tanúsítvány szerint. - Relédoboz mely 5 helyiségklíma modul ventilátor fokozatainak párhuzamos kapcsolását teszi lehetővé. - Elektromos csatlakozás: - bal oldalon (víz csatlakozás a jobb oldalon) - jobb oldalon (víz csatlakozás a bal oldalon) 11/03-24
