Családi házak összetett gépészeti rendszerének optimális szabályozása. Előadó: Turbucz Gergely(Elektro-Kamleithner Kft. Projekt menedzser)

Átírás

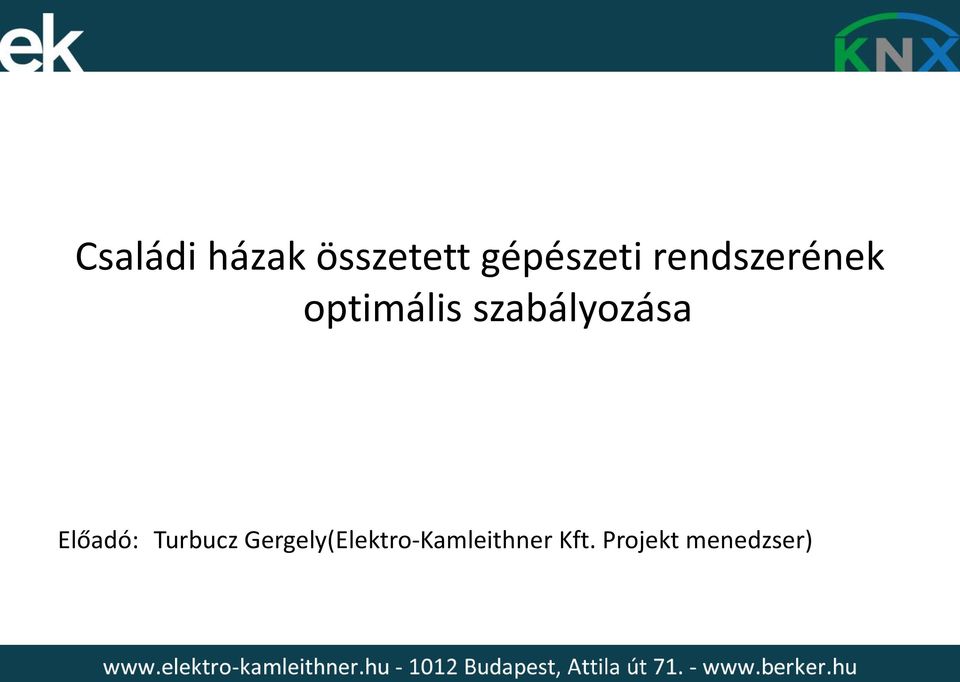

1 Családi házak összetett gépészeti rendszerének optimális szabályozása Előadó: Turbucz Gergely(Elektro-Kamleithner Kft. Projekt menedzser)

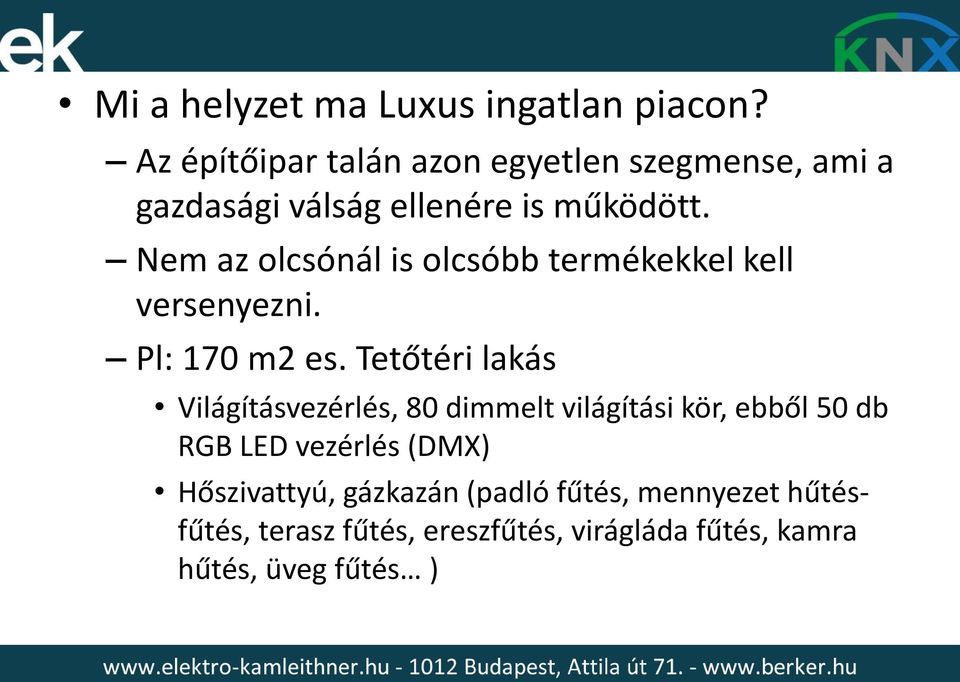

2 Mi a helyzet ma Luxus ingatlan piacon? Az építőipar talán azon egyetlen szegmense, ami a gazdasági válság ellenére is működött. Nem az olcsónál is olcsóbb termékekkel kell versenyezni. Pl: 170 m2 es. Tetőtéri lakás Világításvezérlés, 80 dimmelt világítási kör, ebből 50 db RGB LED vezérlés (DMX) Hőszivattyú, gázkazán (padló fűtés, mennyezet hűtésfűtés, terasz fűtés, ereszfűtés, virágláda fűtés, kamra hűtés, üveg fűtés )

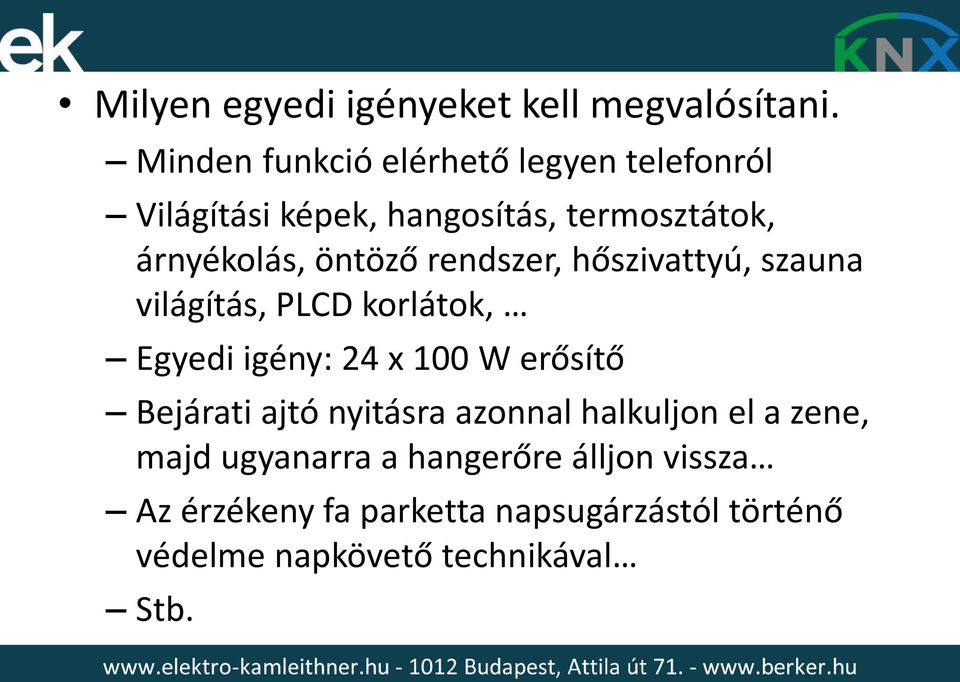

3 Milyen egyedi igényeket kell megvalósítani. Minden funkció elérhető legyen telefonról Világítási képek, hangosítás, termosztátok, árnyékolás, öntöző rendszer, hőszivattyú, szauna világítás, PLCD korlátok, Egyedi igény: 24 x 100 W erősítő Bejárati ajtó nyitásra azonnal halkuljon el a zene, majd ugyanarra a hangerőre álljon vissza Az érzékeny fa parketta napsugárzástól történő védelme napkövető technikával Stb.

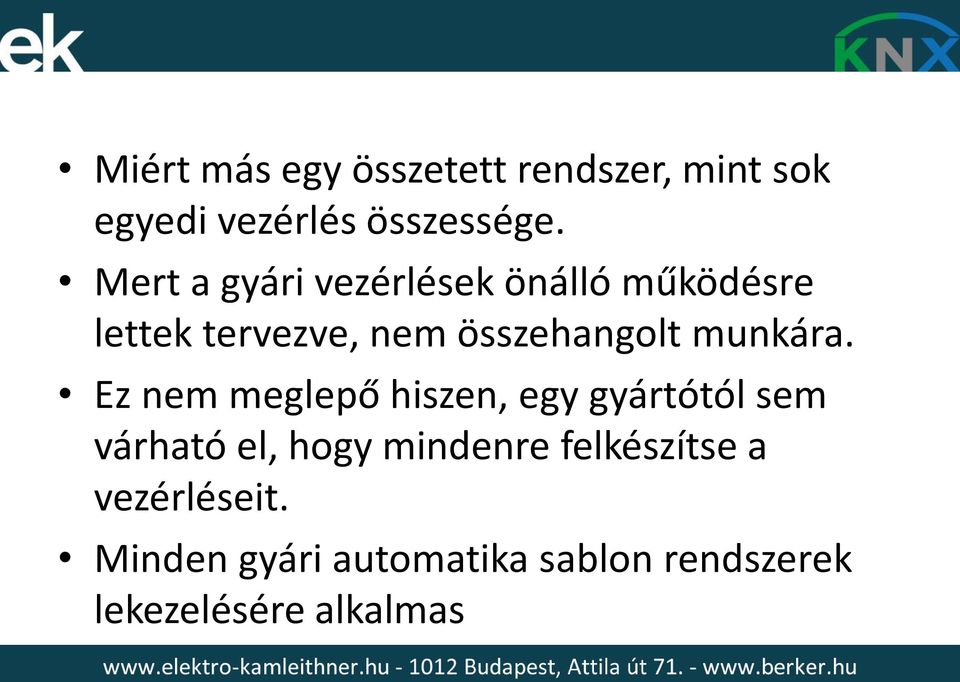

4 Miért más egy összetett rendszer, mint sok egyedi vezérlés összessége. Mert a gyári vezérlések önálló működésre lettek tervezve, nem összehangolt munkára. Ez nem meglepő hiszen, egy gyártótól sem várható el, hogy mindenre felkészítse a vezérléseit. Minden gyári automatika sablon rendszerek lekezelésére alkalmas

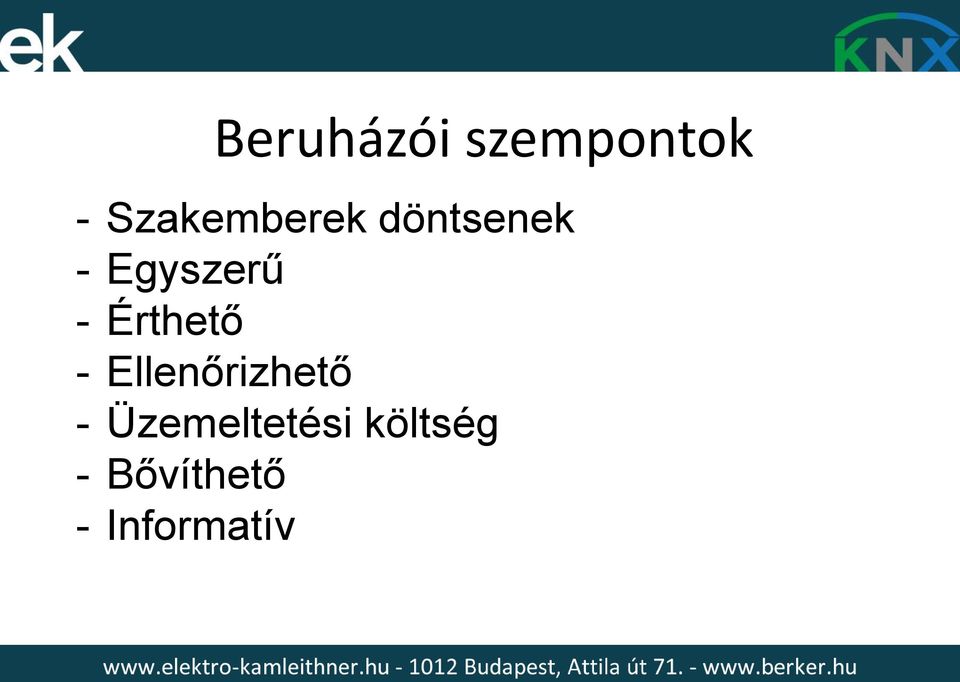

5 Beruházói szempontok - Szakemberek döntsenek - Egyszerű - Érthető - Ellenőrizhető - Üzemeltetési költség - Bővíthető - Informatív

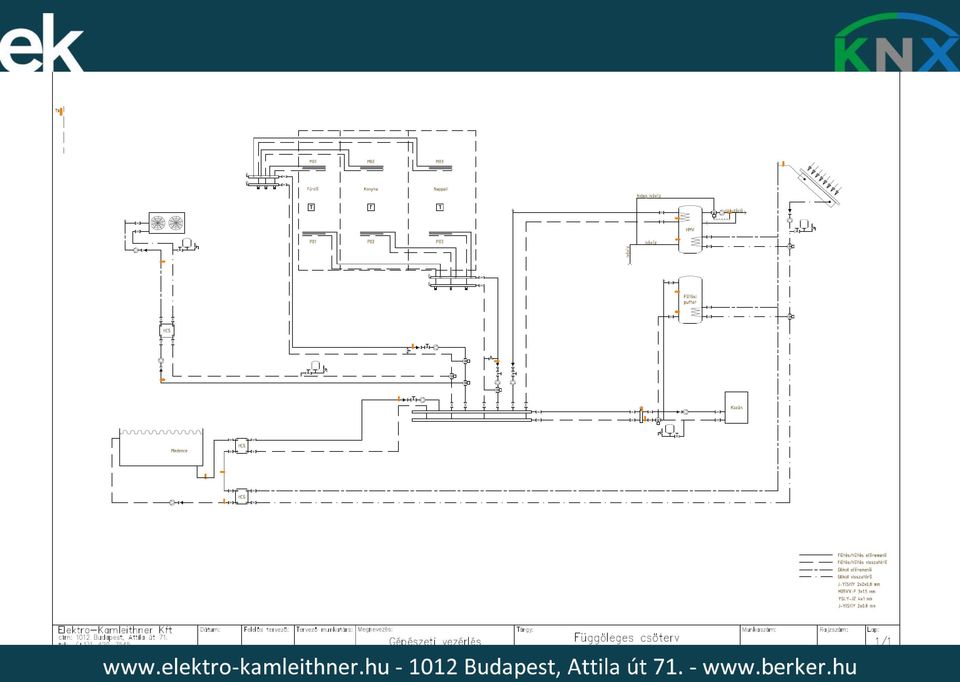

6

7

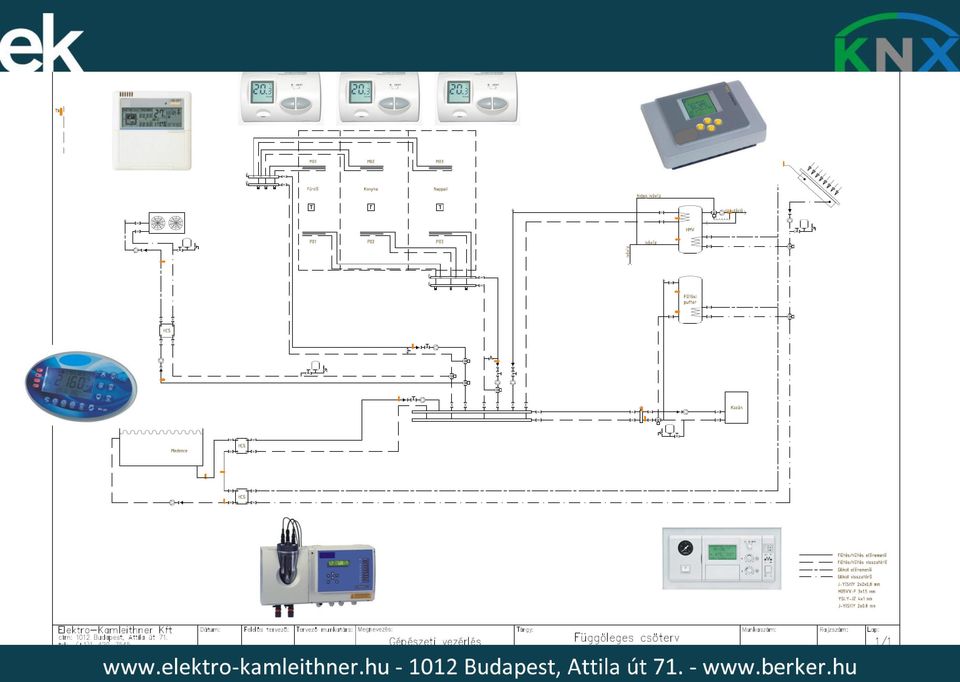

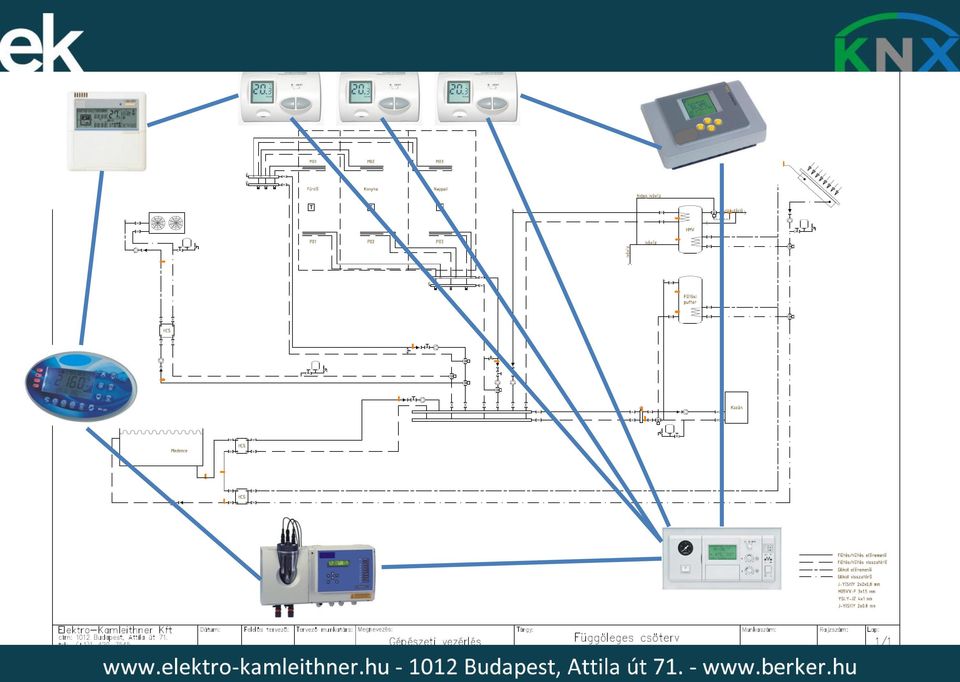

8

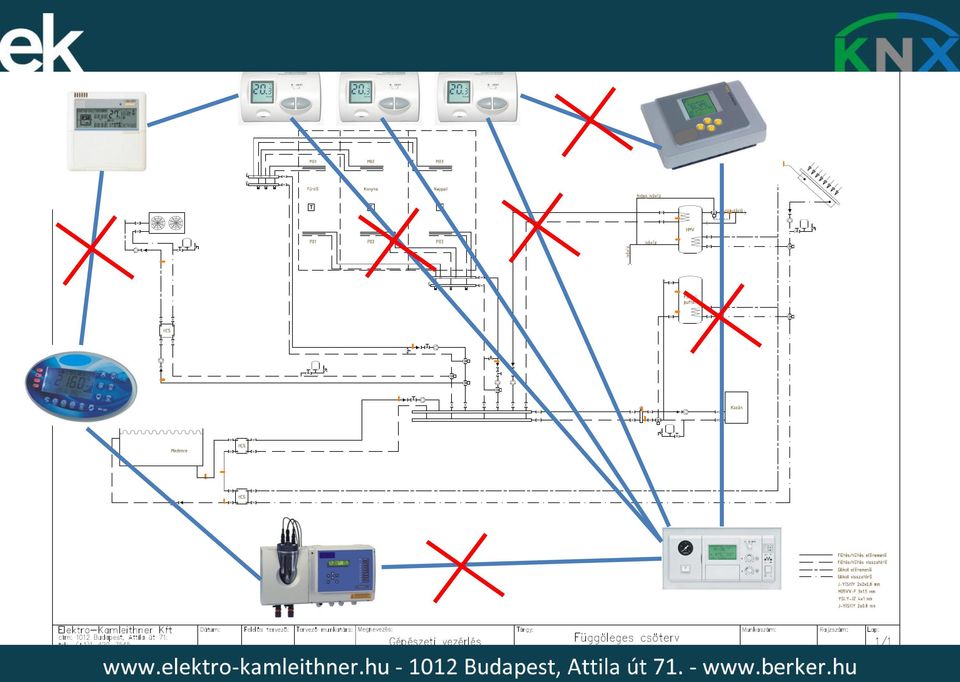

9

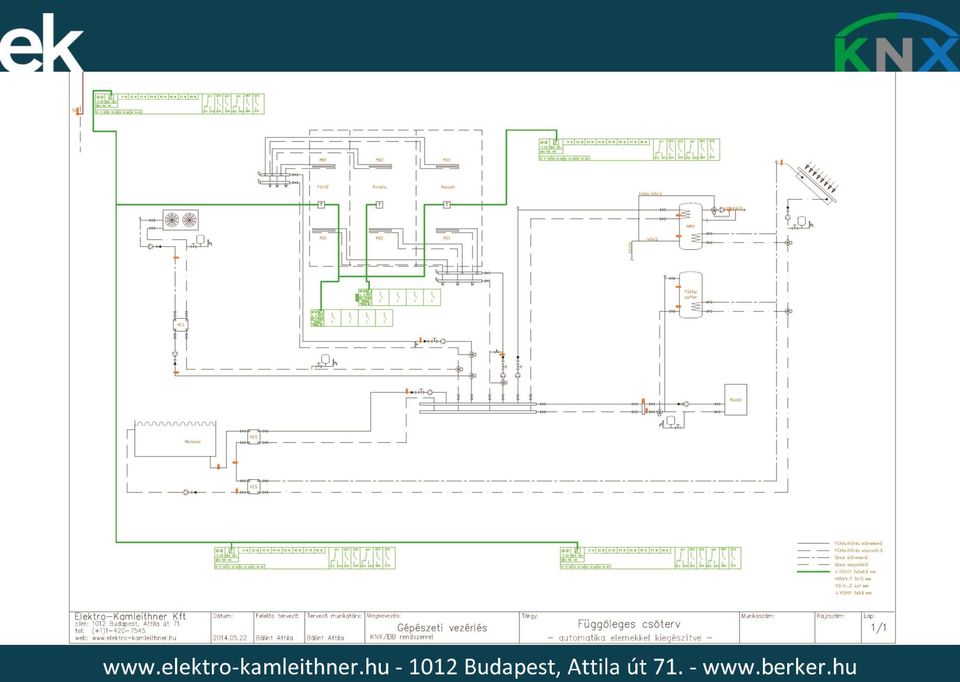

10

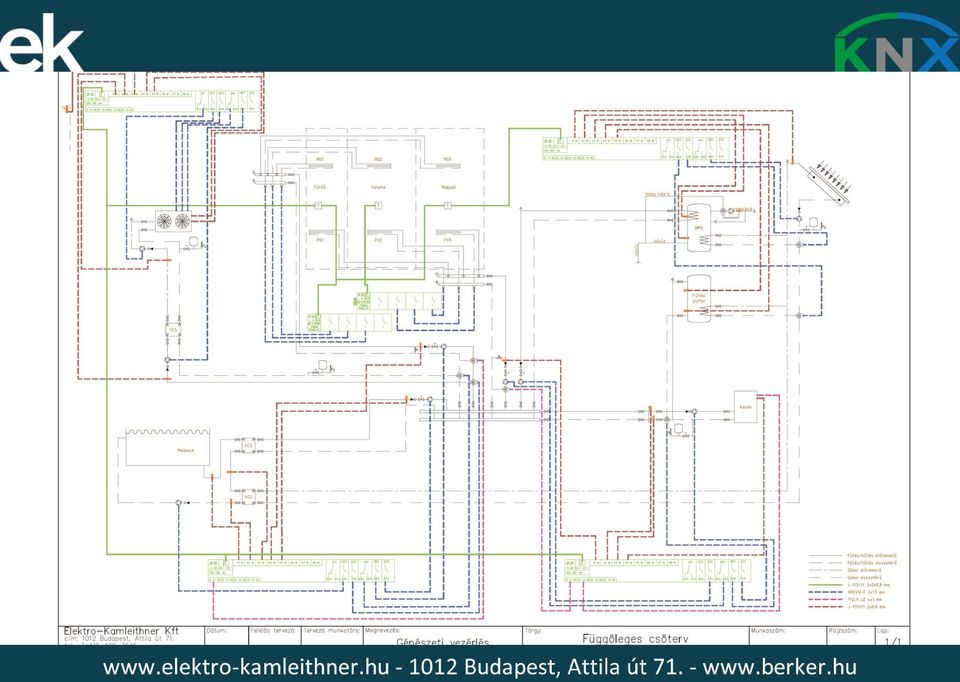

11

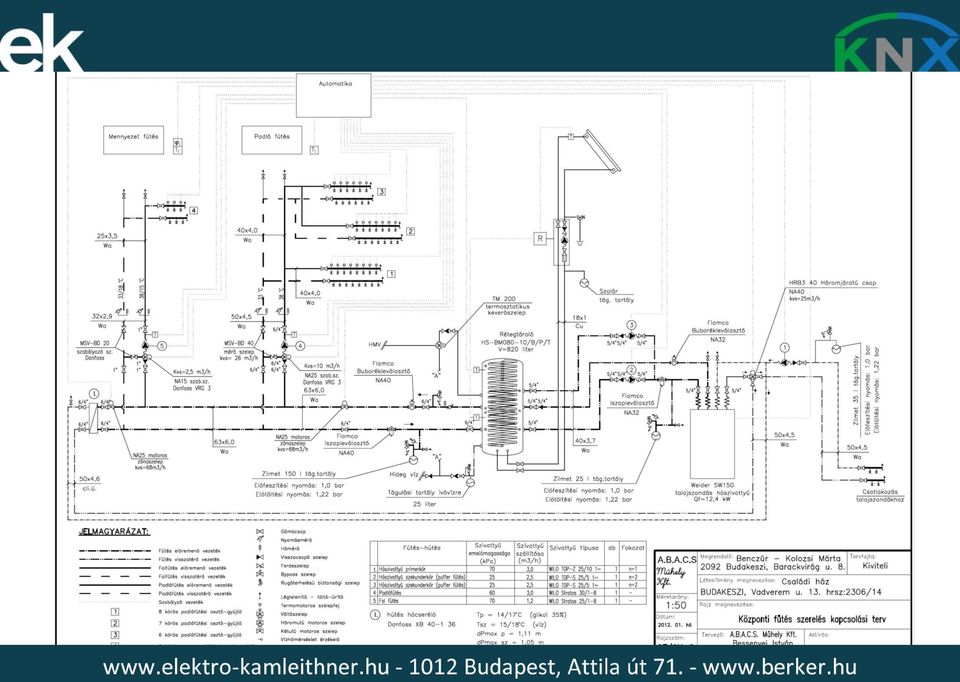

12

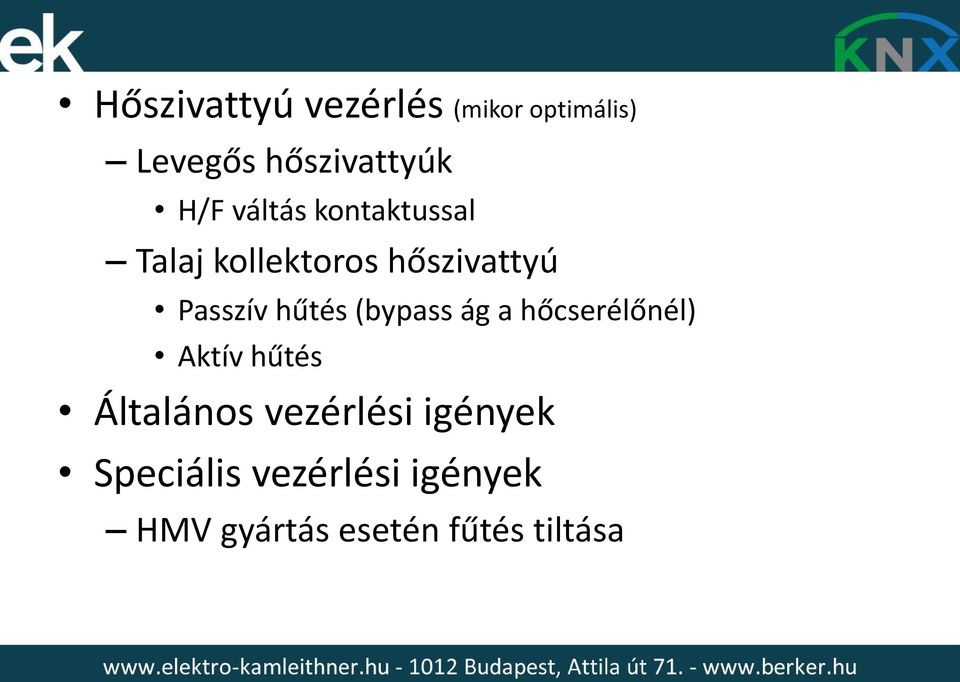

13 Hőszivattyú vezérlés (mikor optimális) Levegős hőszivattyúk H/F váltás kontaktussal Talaj kollektoros hőszivattyú Passzív hűtés (bypass ág a hőcserélőnél) Aktív hűtés Általános vezérlési igények Speciális vezérlési igények HMV gyártás esetén fűtés tiltása

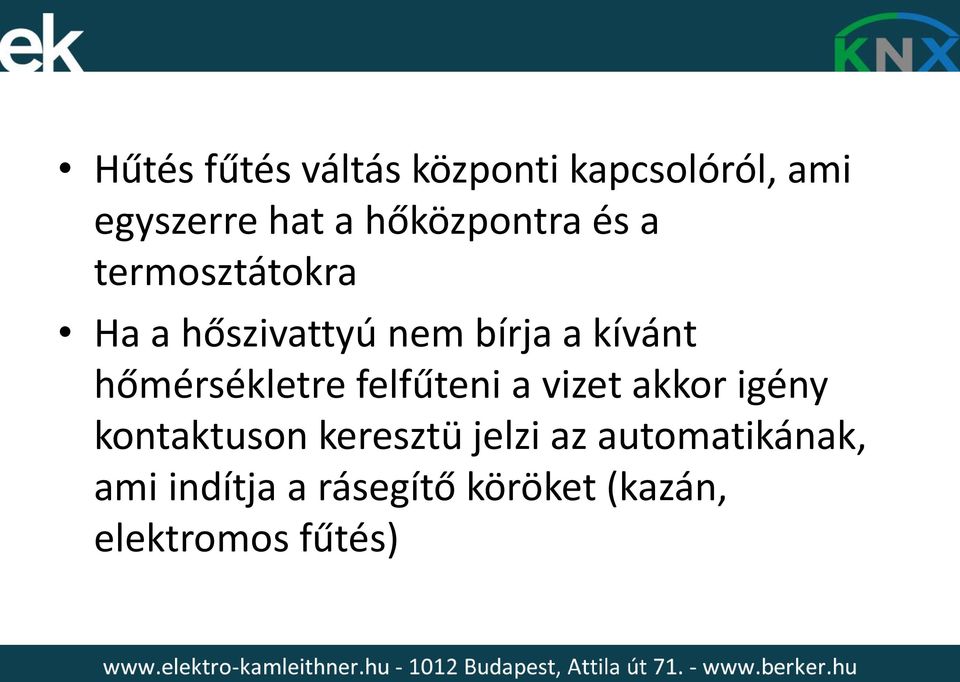

14 Hűtés fűtés váltás központi kapcsolóról, ami egyszerre hat a hőközpontra és a termosztátokra Ha a hőszivattyú nem bírja a kívánt hőmérsékletre felfűteni a vizet akkor igény kontaktuson keresztü jelzi az automatikának, ami indítja a rásegítő köröket (kazán, elektromos fűtés)

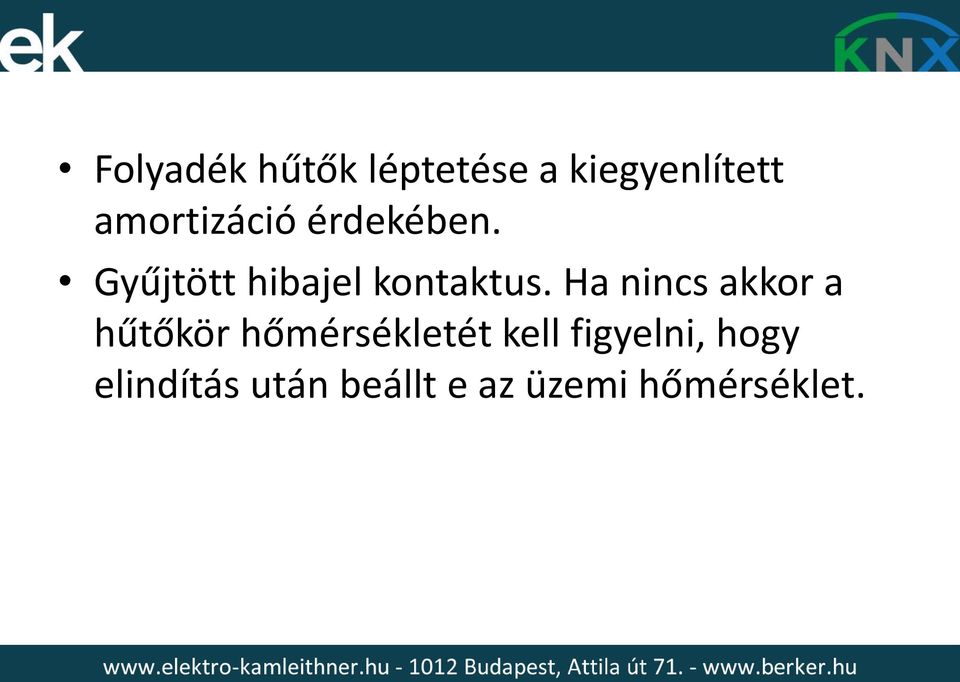

15 Folyadék hűtők léptetése a kiegyenlített amortizáció érdekében. Gyűjtött hibajel kontaktus. Ha nincs akkor a hűtőkör hőmérsékletét kell figyelni, hogy elindítás után beállt e az üzemi hőmérséklet.

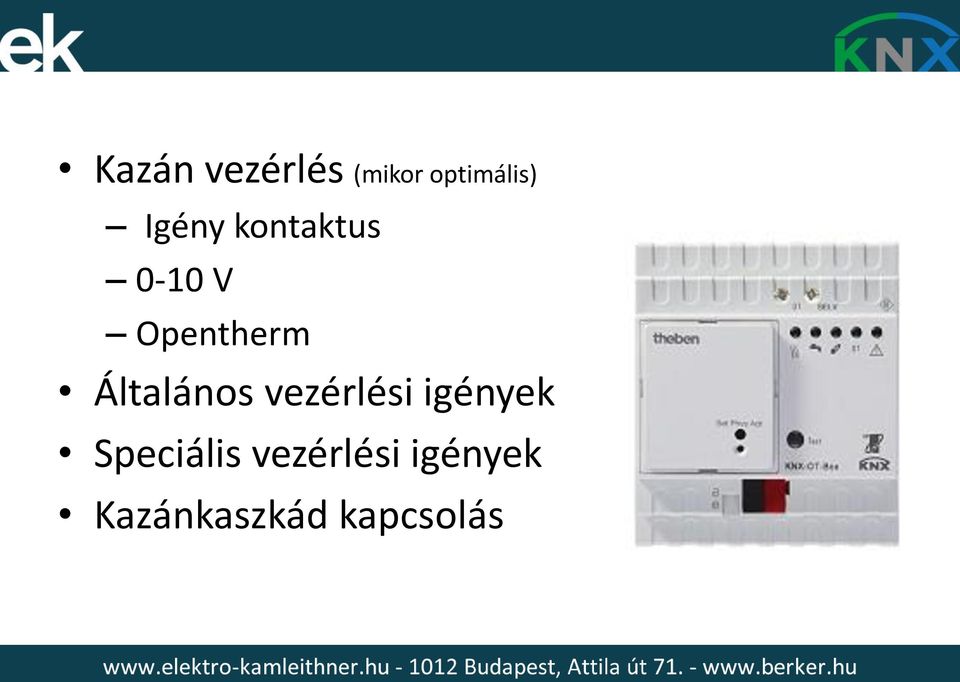

16 Kazán vezérlés (mikor optimális) Igény kontaktus 0-10 V Opentherm Általános vezérlési igények Speciális vezérlési igények Kazánkaszkád kapcsolás

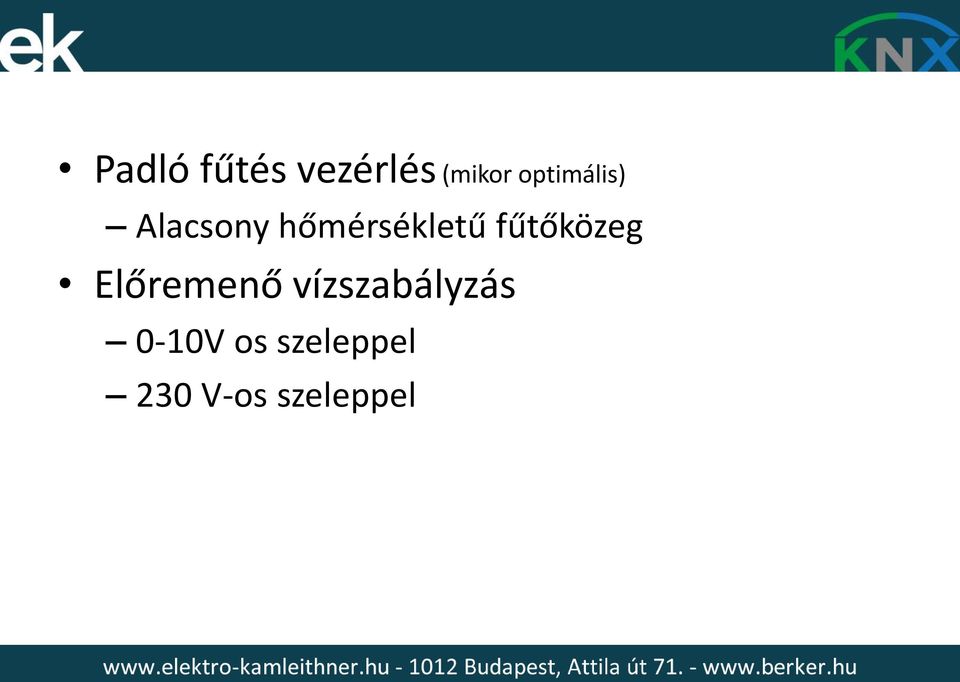

17 Padló fűtés vezérlés (mikor optimális) Alacsony hőmérsékletű fűtőközeg Előremenő vízszabályzás 0-10V os szeleppel 230 V-os szeleppel

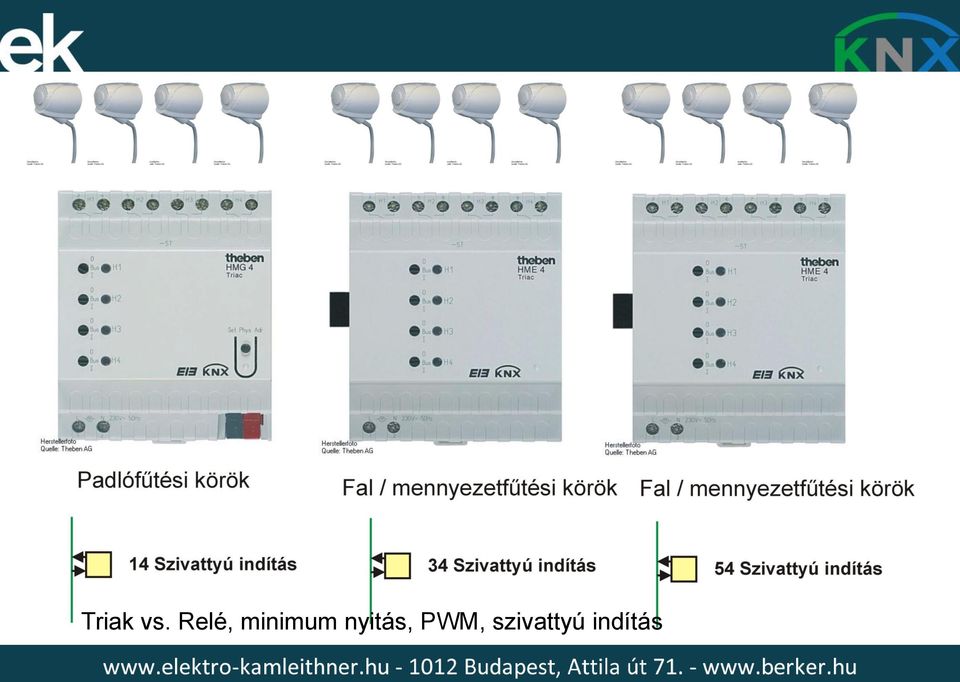

18 Triak vs. Relé, minimum nyitás, PWM, szivattyú indítás

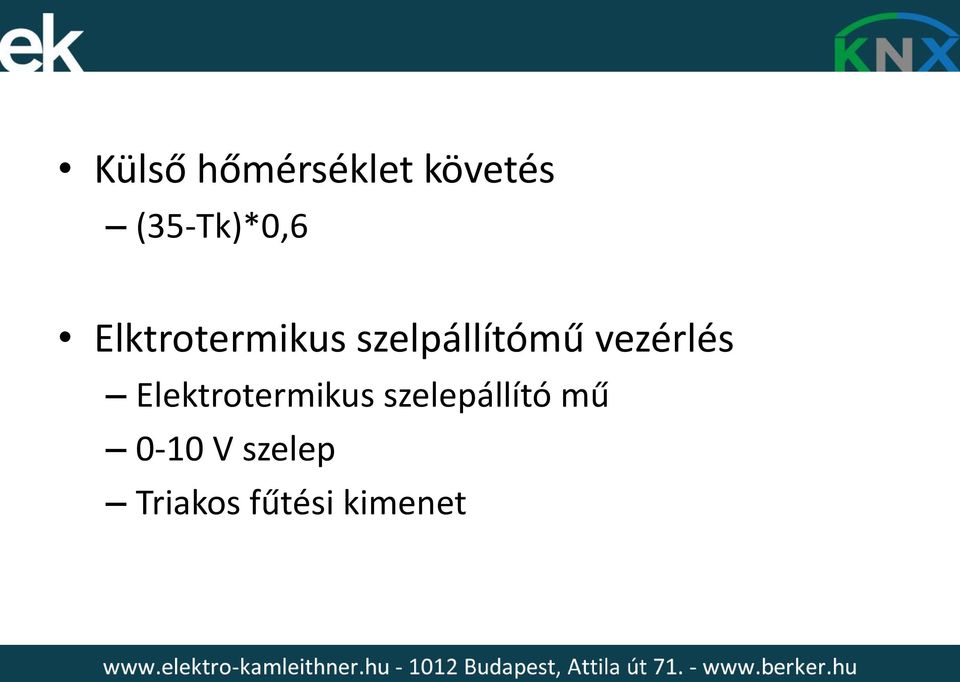

19 Külső hőmérséklet követés (35-Tk)*0,6 Elktrotermikus szelpállítómű vezérlés Elektrotermikus szelepállító mű 0-10 V szelep Triakos fűtési kimenet

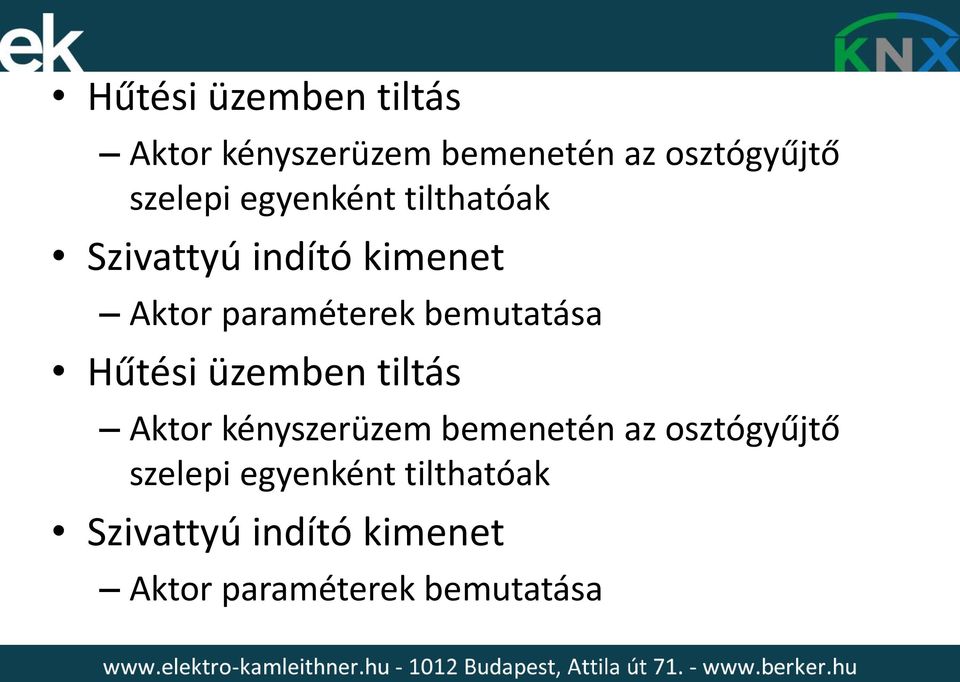

20 Hűtési üzemben tiltás Aktor kényszerüzem bemenetén az osztógyűjtő szelepi egyenként tilthatóak Szivattyú indító kimenet Aktor paraméterek bemutatása Hűtési üzemben tiltás Aktor kényszerüzem bemenetén az osztógyűjtő szelepi egyenként tilthatóak Szivattyú indító kimenet Aktor paraméterek bemutatása

21 Padló szenzor (QUAD) Padló temperálás

22 Mennyezet fűtés/hűtés vezérlés (mikor optimális) Harmatpont érzékelés Kicsapódás érzékelő Harmatpont érzékelő Entalpia szenzor

23 Harmatpont elérése esetén megemelkedik a vízhőmérséklet Termosztát tiltás Vízhőmérséklet megemelése (maxth + 0,5 C)

24 Szolár vezérlés (mikor optimális) Medence és szolár összhangolása pl. Hová tárolja a kinyert energiát? HMV Puffer Jacuzzi Medence

25 Védelmi berendezések, mechanizmusok Rugós túlnyomás kioldó szelep (forrás pont fölött) Vissza hűtés Kényszer fűtés (medence) Takaró árnyékoló (Abban az esetben érdemes használni ha az épület üzemen kívül van)

26 HMV készítés (nem megfelelő vezérlésre pl.) Szolárral Hőszivattyúval Kazánnal HMV Cirkuláció Folyamatosan Időprogram szerint Riasztó állapot figyelmebevételével Világítás kapcsolás figyelembevételével

27 Fancoil vezérlés Egy feszültéség a 3 fokozatra 3 feszültségből egy a bemenetre. 0-10V vezérlés

28 Szellőztetőrendszer vezérlés Nyári hűtésben bypass beiktatása a hőcserélőbe. ld. Vizualizáció CO2, páratartalom és hőmérséklet függvényében

29 Télikertek klimatizálása Ablak nyitás termosztát hatására. Automatikus árnyékolás, termosztát hőmérésklet alarm függvényében

30 Öntöző rendszer Szórófej vezérlés Tölt automatika Web felület.

31 Apróságok, amik sokat jelenthetnek - Adat gyűjtés - Szivattyú hibajel - Légkezelő hibajel - Rámpafűtés üzemjel - Kazán üzemóra - Medence vegyszerszint - Vízbetörés érzékelés - Fogyasztási adatok

32

33

34

35

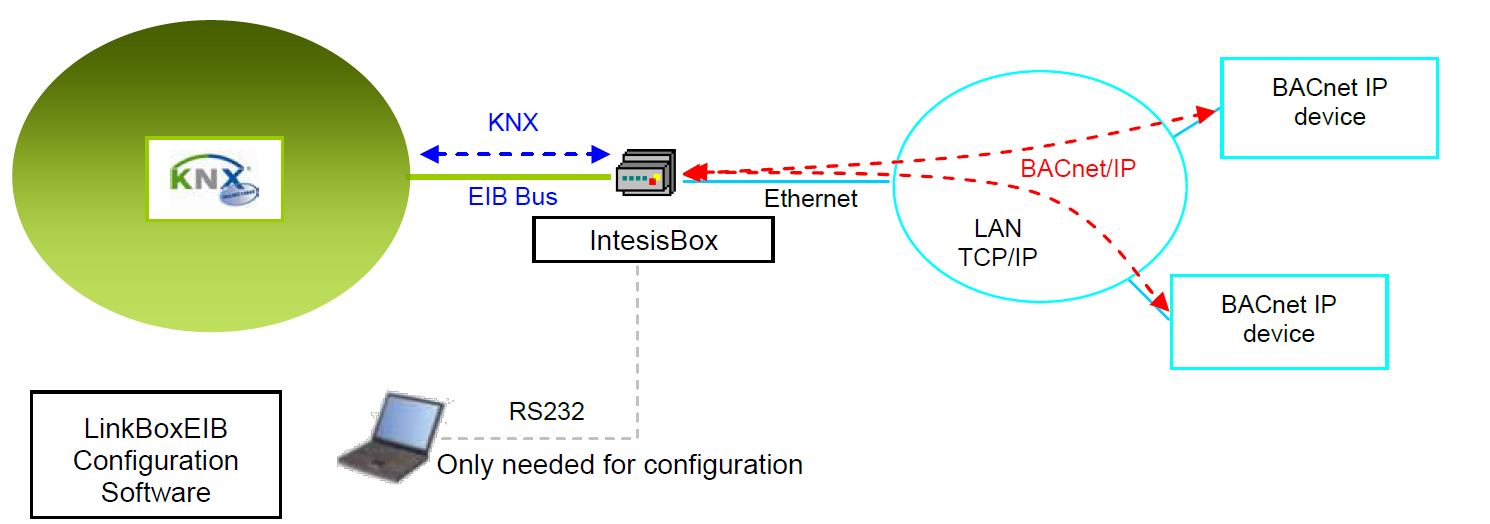

36 Idegen kifejezések, protokolok - Modbus RTU/TCP - BACnet - LON - M-Bus

37 Szakemberek felelőssége - Beszabályozás - Kommunikáció a beüzemelők között - Hibák/hiányok feltárása - Gyári szabályozók korlátainak ismertetése

38 Világítás Fűtés/hűtés Árnyékolás Zene vezérlés Riasztó Kaputelefon Kezelőfelületek

39 Felhasznált automatika elemek bemutatása, alkalmazási példákon keresztül Termosztátok (dizájn, kompakt, luxus lakás vs. ipari csarnok) Fűtési aktorok (következő oldal) Padló szenzor (opcionális) Enthalpia szenzor (akár termosztát is lehet) Ablaknyitás érzékelő (biztonságtechnika) Jelenlét érzékelő (világítás)

40 A kezelőfelületben találkoznak a funkciók Termosztátok (dizájn, kompakt, luxus lakás vs. ipari csarnok) Világítási képek Árnyékolás technika Zene vezérlés

41 Napvédelem, napkövetés, mint passzív hűtés Automatikus Tiltható kell legyen

42 Ha bármilyen kérdés lenne a témával kapcsolatban, szívesen állunk rendelkezésre. Köszönjük a figyelmüket!
