1 Energia hatékony helyiségenkénti szabályozás előnyei, kialakítási lehetőségei felületfűtési/ hűtési rendszerek esetén. DEM, C46

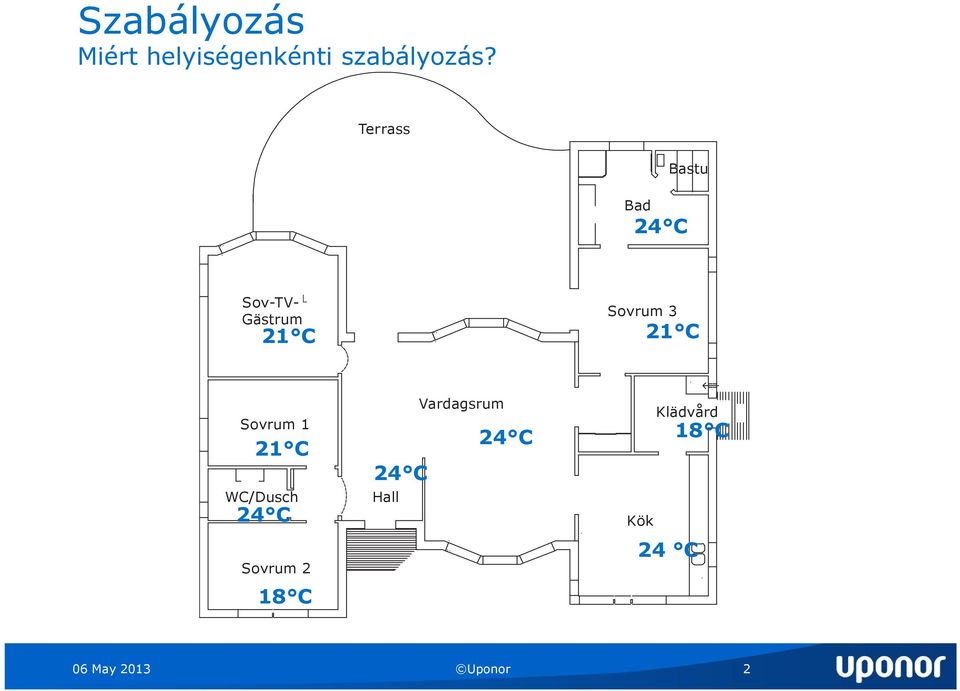

2 Szabályozás Miért helyiségenkénti szabályozás? Terrass Bad 24 C Bastu Sov-TV- Gästrum Sovrum 3 21 C 21 C Sovrum 1 21 C WC/Dusch 24 C Sovrum 2 18 C Hall Vardagsrum 24 C 24 C Kök Klädvård 24 C 18 C 06 May 2013 Uponor 2

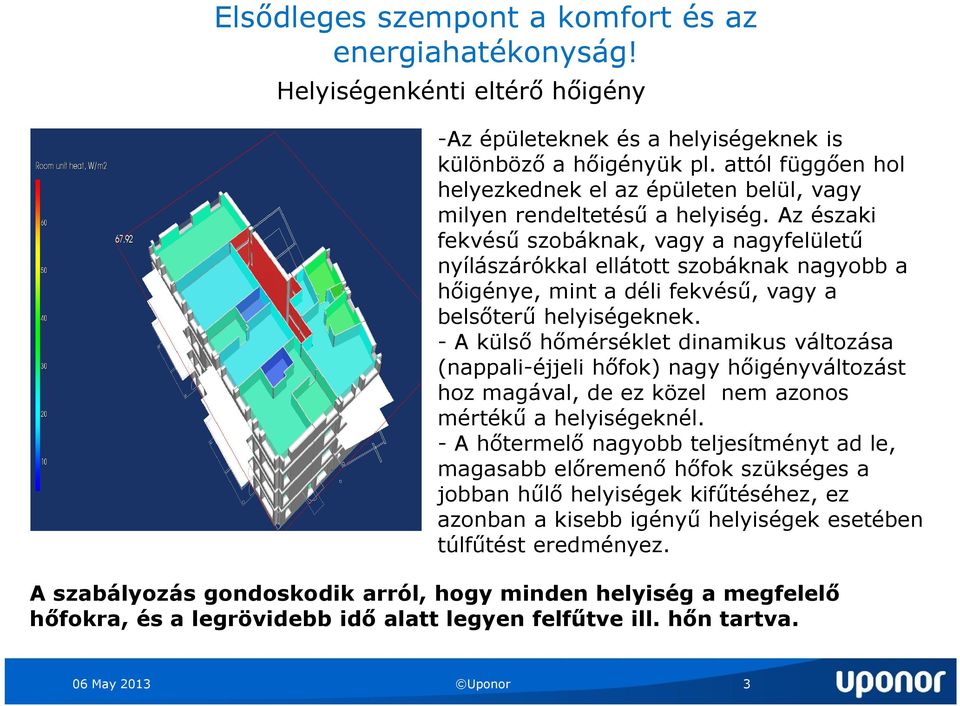

3 Elsődleges szempont a komfort és az energiahatékonyság! Helyiségenkénti eltérő hőigény -Az épületeknek és a helyiségeknek is különböző a hőigényük pl. attól függően hol helyezkednek el az épületen belül, vagy milyen rendeltetésű a helyiség. Az északi fekvésű szobáknak, vagy a nagyfelületű nyílászárókkal ellátott szobáknak nagyobb a hőigénye, mint a déli fekvésű, vagy a belsőterű helyiségeknek. - A külső hőmérséklet dinamikus változása (nappali-éjjeli hőfok) nagy hőigényváltozást hoz magával, de ez közel nem azonos mértékű a helyiségeknél. - A hőtermelő nagyobb teljesítményt ad le, magasabb előremenő hőfok szükséges a jobban hűlő helyiségek kifűtéséhez, ez azonban a kisebb igényű helyiségek esetében túlfűtést eredményez. A szabályozás gondoskodik arról, hogy minden helyiség a megfelelő hőfokra, és a legrövidebb idő alatt legyen felfűtve ill. hőn tartva. 06 May 2013 Uponor 3

4 Rádiós helységszabályozás - épületgépészeknek Szabályzórendszer épületgépészeknek Könnyű installáció 24V (nincs áramütésveszély) Nincs kábelezési munka (nincs előzetes védőcső elhelyezés) Nem szükségesek hozzá elektromos szerszámok Központi egységnek közelében csak egy szabvány dugaszoló aljzatra van szükség Könnyű utólagos módosítások (pl. termosztát áthelyezés) Komplett tökéletes hő leadó szabályzás megvalósítható Dynamic Energy Management - szabadalmaztatott és egyedülálló energiatakarékos Uponor által kifejlesztett technológia, mely akár 8%-kal kevesebb energiát fogyaszt, mint hagyományos ON / OFF rendszerek.. 06 May 2013 Uponor 4

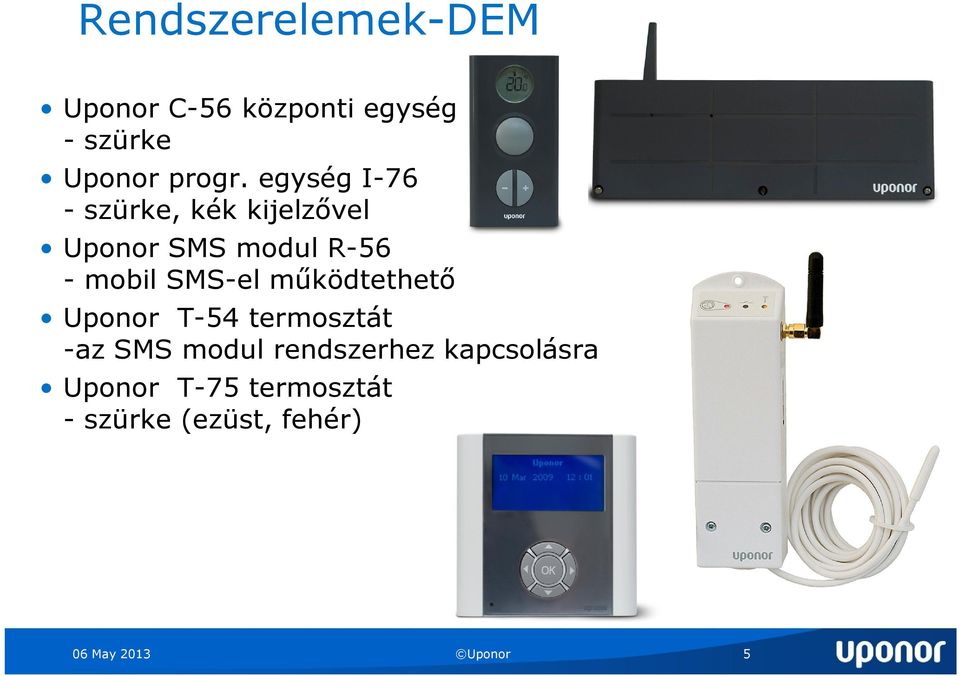

5 Rendszerelemek-DEM Uponor C-56 központi egység - szürke Uponor progr. egység I-76 - szürke, kék kijelzővel Uponor SMS modul R-56 - mobil SMS-el működtethető Uponor T-54 termosztát -az SMS modul rendszerhez kapcsolásra Uponor T-75 termosztát - szürke (ezüst, fehér) 06 May 2013 Uponor 5

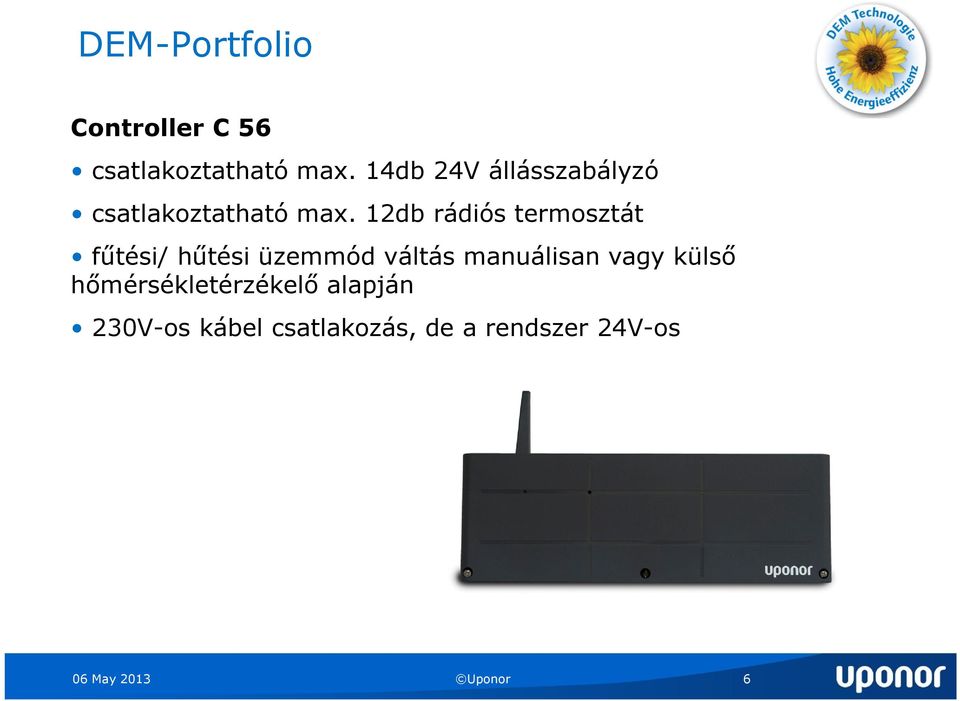

6 DEM-Portfolio Controller C 56 csatlakoztatható max. 14db 24V állásszabályzó csatlakoztatható max. 12db rádiós termosztát fűtési/ hűtési üzemmód váltás manuálisan vagy külső hőmérsékletérzékelő alapján 230V-os kábel csatlakozás, de a rendszer 24V-os 06 May 2013 Uponor 6

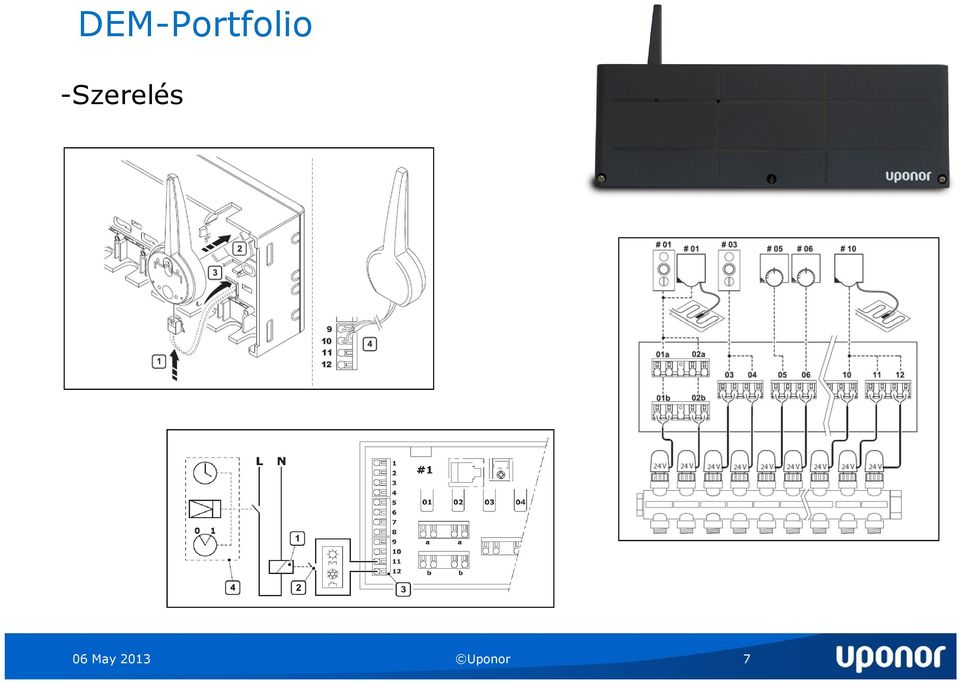

7 DEM-Portfolio -Szerelés 06 May 2013 Uponor 7

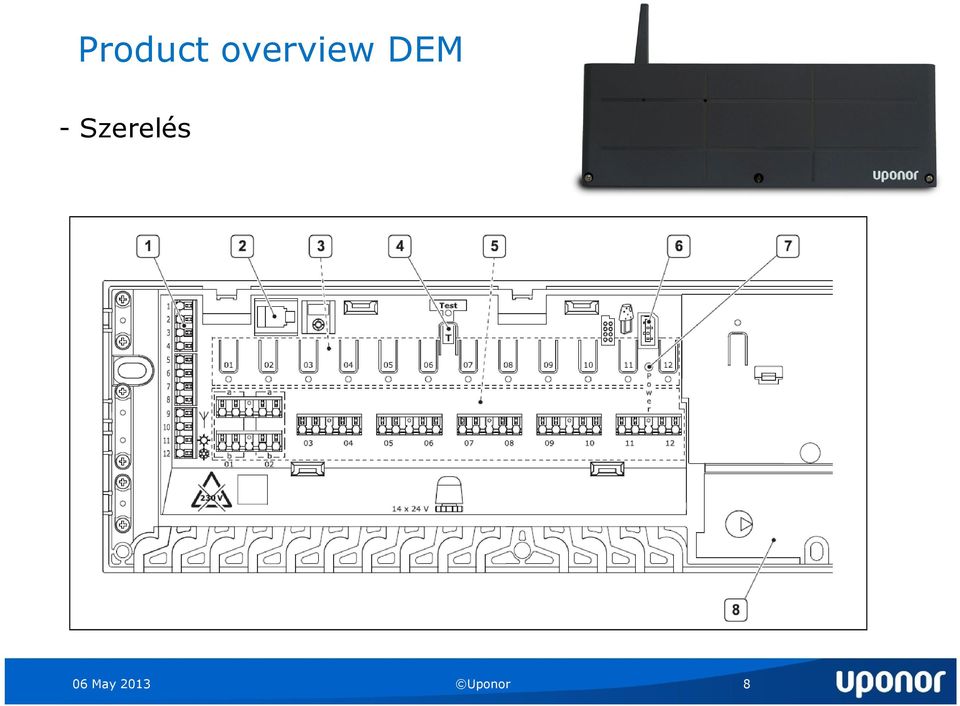

8 Product overview DEM - Szerelés 06 May 2013 Uponor 8

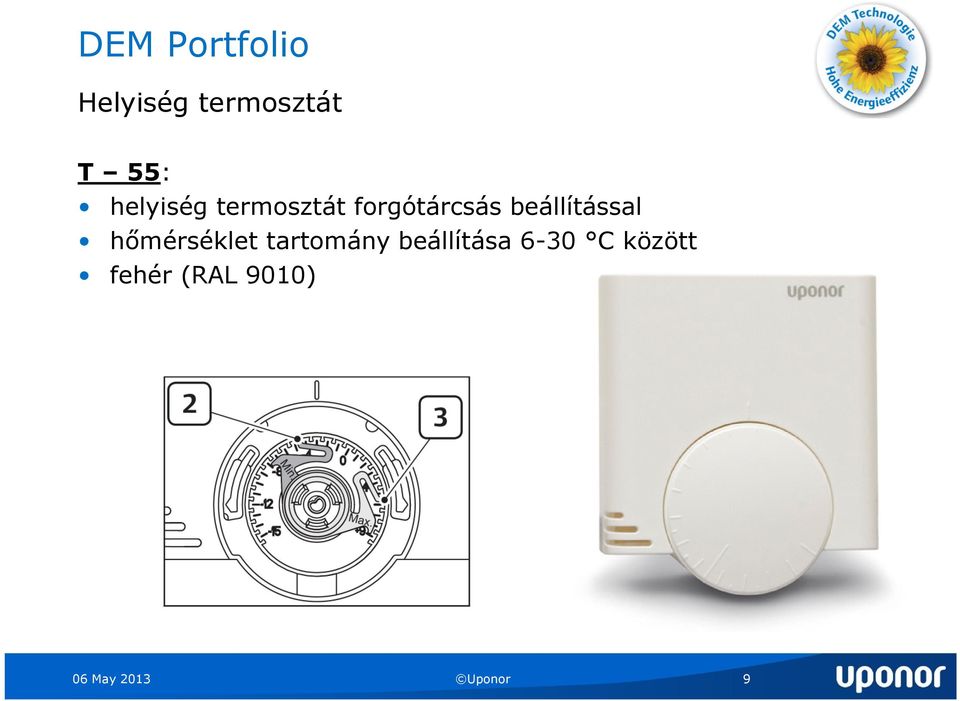

9 DEM Portfolio Helyiség termosztát T 55: helyiség termosztát forgótárcsás beállítással hőmérséklet tartomány beállítása 6-30 C között fehér (RAL 9010) 06 May 2013 Uponor 9

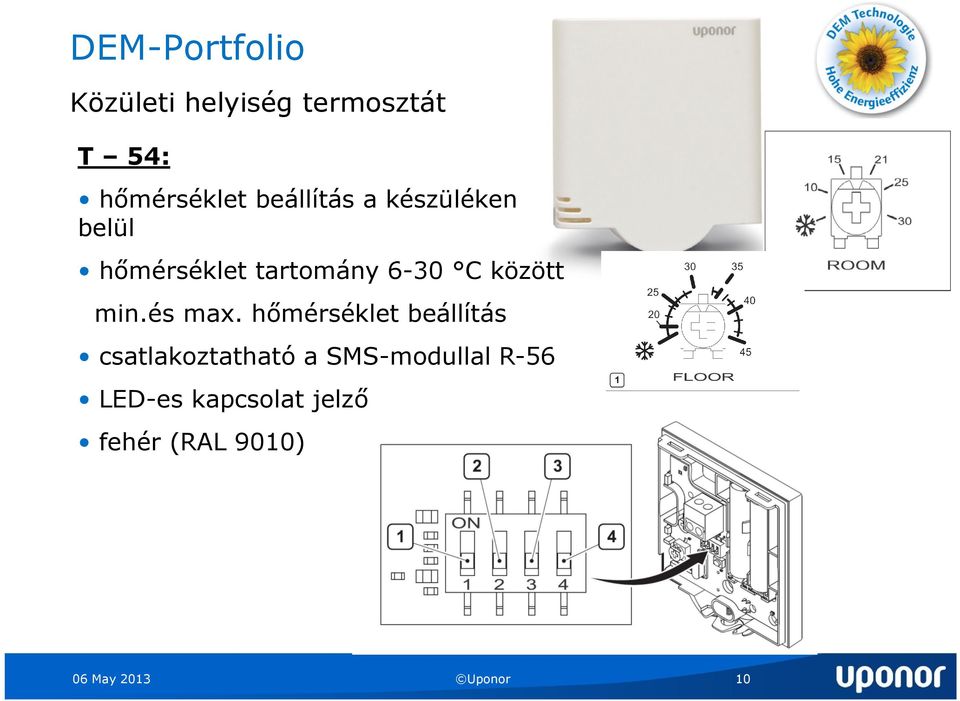

10 DEM-Portfolio Közületi helyiség termosztát T 54: hőmérséklet beállítás a készüléken belül hőmérséklet tartomány 6-30 C között min.és max. hőmérséklet beállítás csatlakoztatható a SMS-modullal R-56 LED-es kapcsolat jelző fehér (RAL 9010) 06 May 2013 Uponor 10

11 DEM-Portfolio Digitális helyiség termosztát T 75: digitális kijelző aktuális és kívánt érték kijelzése C és F hőmérséklet kijelzés operatív helyiség hőmérséklet mérés fehér (RAL 9010) ezüst (RAL 9006) szürke (RAL 7015) 06 May 2013 Uponor 11

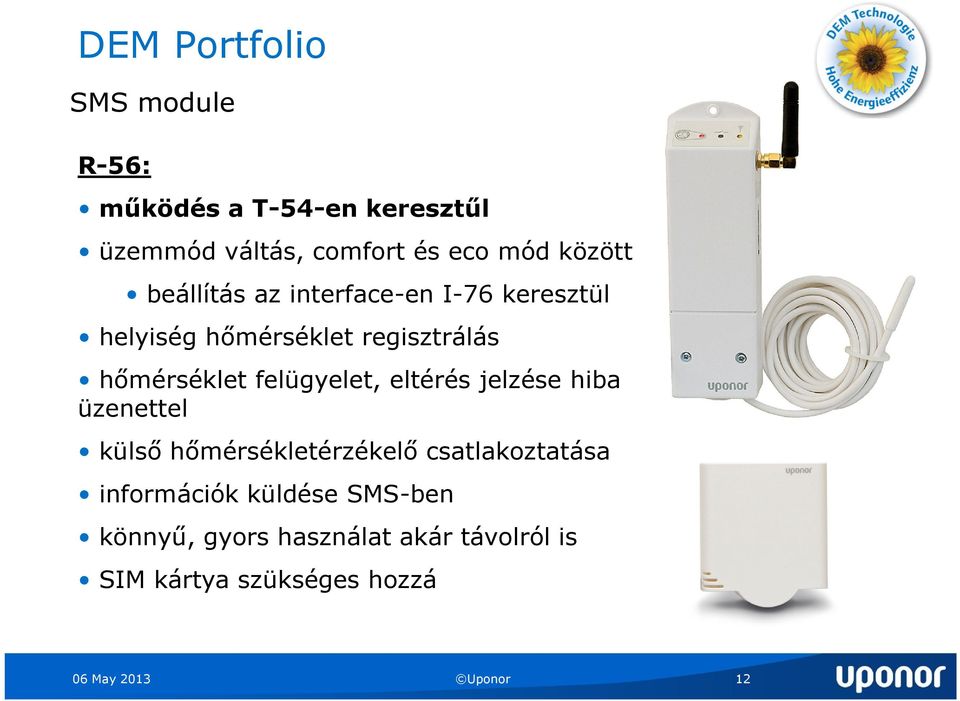

12 DEM Portfolio SMS module R-56: működés a T-54-en keresztűl üzemmód váltás, comfort és eco mód között beállítás az interface-en I-76 keresztül helyiség hőmérséklet regisztrálás hőmérséklet felügyelet, eltérés jelzése hiba üzenettel külső hőmérsékletérzékelő csatlakoztatása információk küldése SMS-ben könnyű, gyors használat akár távolról is SIM kártya szükséges hozzá 06 May 2013 Uponor 12

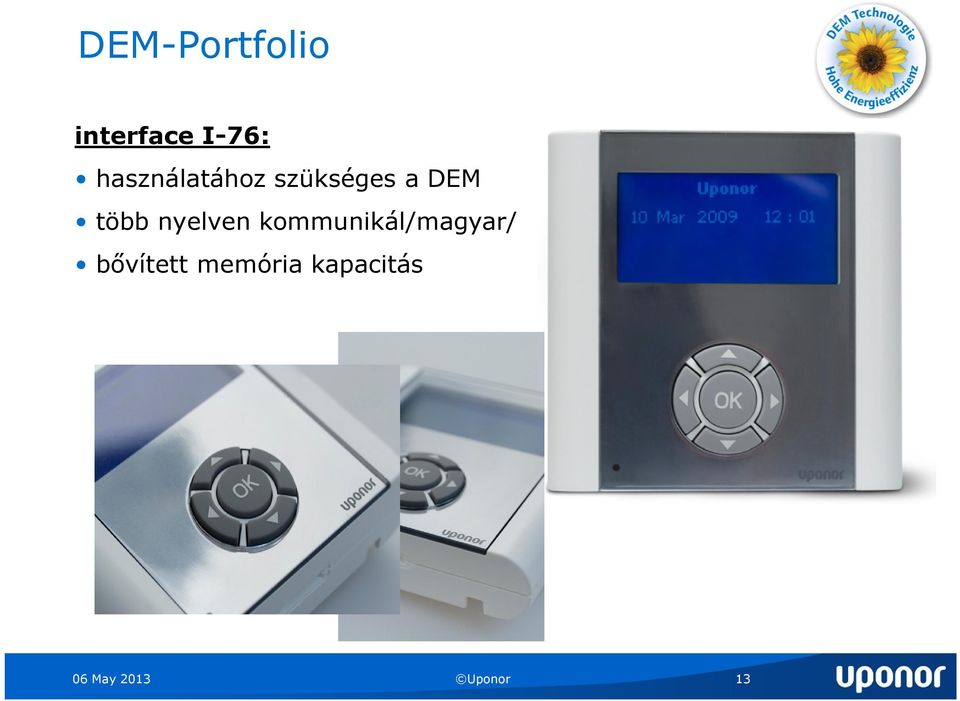

13 DEM-Portfolio interface I-76: használatához szükséges a DEM több nyelven kommunikál/magyar/ bővített memória kapacitás 06 May 2013 Uponor 13

14 ÚJDONSÁG: Uponor rádiós szabályzás Dinamikus Energia Menedzsment-DEM DEM Dynamic Energy Management 06 May 2013 Uponor 14

15 DEM - Funkciók Helységbypass Automatikus szabályozás Komfort mód Helység ellenőrzés SMS-modul Előremenő hőmérséklet analízis 06 May 2013 Uponor 15

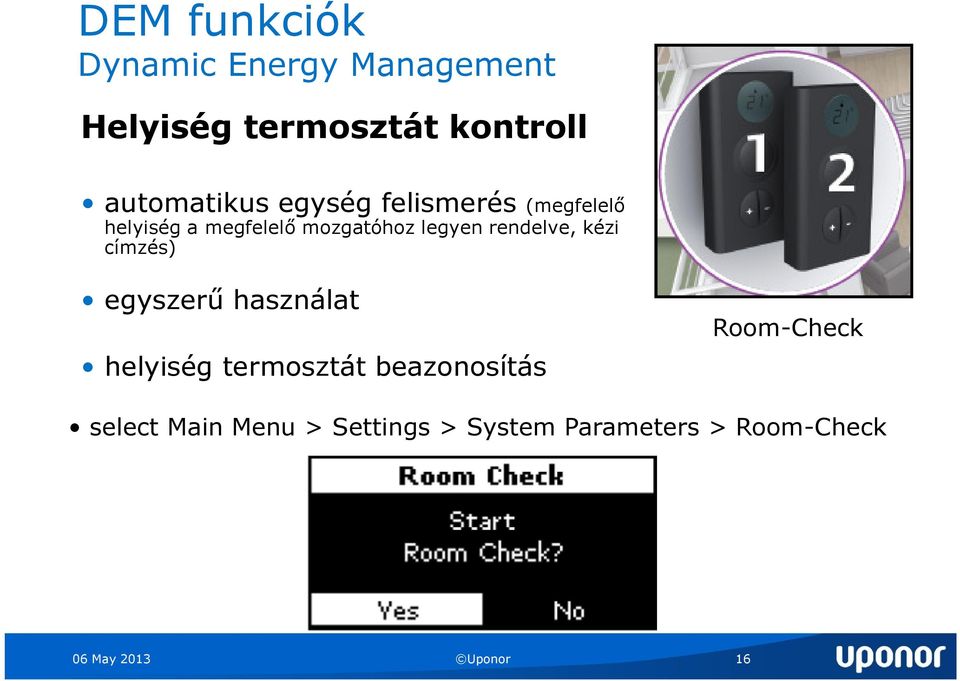

16 DEM funkciók Dynamic Energy Management Helyiség termosztát kontroll automatikus egység felismerés (megfelelő helyiség a megfelelő mozgatóhoz legyen rendelve, kézi címzés) egyszerű használat helyiség termosztát beazonosítás Room-Check select Main Menu > Settings > System Parameters > Room-Check 06 May 2013 Uponor 16

17 DEM funkciók Dynamic Energy Management comfort setting (általános temperálás) külső hőforrás működtetése (kandalló, vagy természetes benapozás) esetén a helyiséghőmérséklet elérését követően is fenntartja a beállított értéknek megfelelő temperálást padlófűtésnél fellépő felfűtési késedelem nincs felfűtési veszteség nincs fenntartja az állandó komfortérzetet comfort setting 06 May 2013 Uponor 17

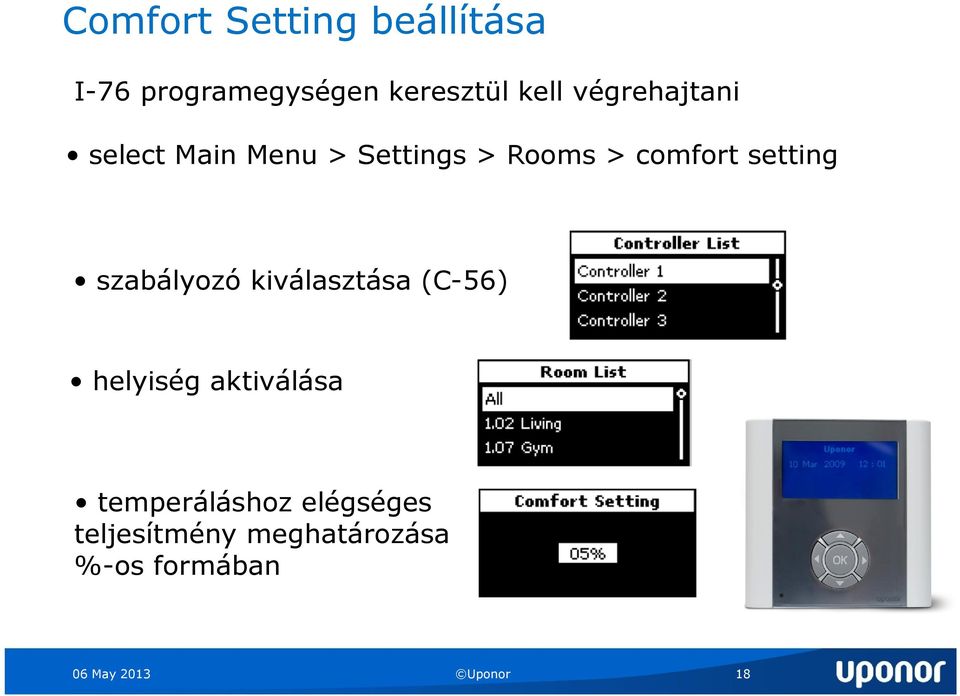

18 Comfort Setting beállítása I-76 programegységen keresztül kell végrehajtani select Main Menu > Settings > Rooms > comfort setting szabályozó kiválasztása (C-56) helyiség aktiválása temperáláshoz elégséges teljesítmény meghatározása %-os formában 06 May 2013 Uponor 18

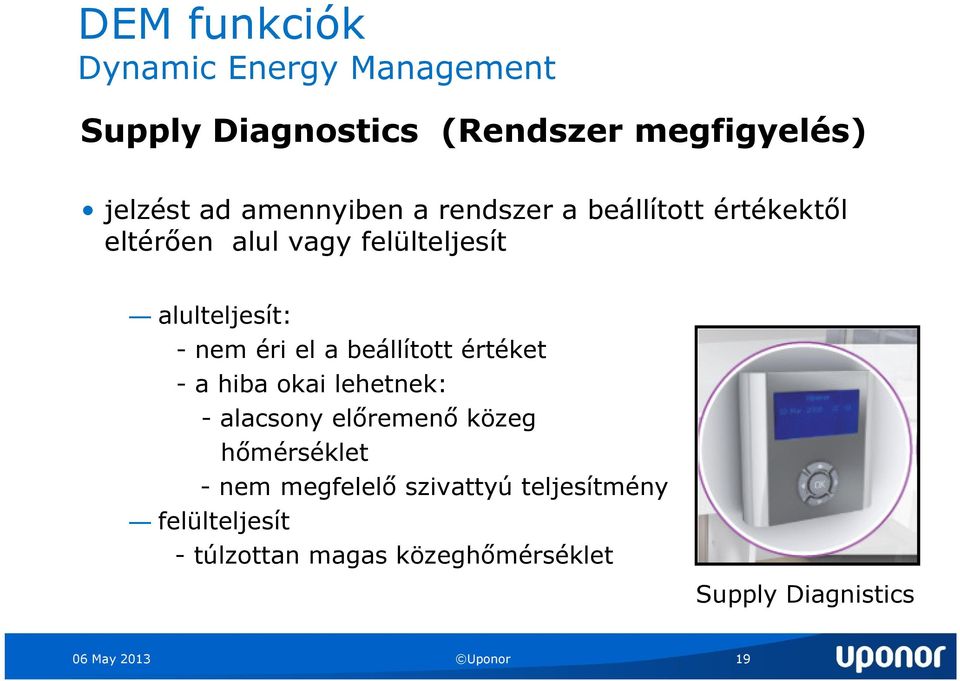

19 DEM funkciók Dynamic Energy Management Supply Diagnostics (Rendszer megfigyelés) jelzést ad amennyiben a rendszer a beállított értékektől eltérően alul vagy felülteljesít alulteljesít: - nem éri el a beállított értéket - a hiba okai lehetnek: - alacsony előremenő közeg hőmérséklet - nem megfelelő szivattyú teljesítmény felülteljesít - túlzottan magas közeghőmérséklet Supply Diagnistics 06 May 2013 Uponor 19

20 Supply Diagnostics aktiválása I-76 programegységen keresztül kell végrehajtani select Main Menu > Settings > System Parameters > Supply Diagnostics bármikor ki/be kapcsolható ez a funkció 06 May 2013 Uponor 20

21 DEM Funkciók Dynamic Energy Management Room By-Pass (folyamatos áramlást biztosító funkció) Szabályozónként 1-2 fűtési kör folyamatos nyitva tartását biztosítja a kiválasztott fűtésim kör nyitott állapotba kerül ha a többi zárásra fut alkalmazása szükséges lehet egyes hőszivattyús rendszerek és villamos kazánok esetében room by-pass 06 May 2013 Uponor 21

22 Room By-Pass aktiválása I-76 programegységen keresztül kell végrehajtani select, Main Menu > Settings > Rooms > By-Pass szabályozó kiválasztása (C-56) szoba vagy szobák fűtési körök kiválasztása 06 May 2013 Uponor 22

23 AUTO BALANCING Alkalmazási előnyök Automatikus hidraulikai beszabályozás gyors installáció egyszerűsödnek a hidraulikai problémák hatékonyabb helyiségenkénti szabályozás auto-balancing magasabb komfort kimutatható energia megtakarítás 8-12% 06 May 2013 Uponor 23

24 AUTO BALANCING Alkalmazás szükségessége eltérő kialakítási viszonyok kézi hidraulikai beszabályozást követelnek meg Különböző helyiségeknek különböző energiaigénye van, amely időben folyamatosan változó auto-balancing helyiségre jellemző változások állandósult állapotnak tekinthetőek helyiségek lemaradnak későn melegszenek fel, vagy túlfűtődnek 06 May 2013 Uponor 24

25 Hogyan működik ez az alkalmazás? auto-balancing nélkül tömegáram osztó-gyűjtő idő rövid kör - magas tömegáram a rövid körben - alacsony tömegáram a hosszú körben - egyenetlen hőteljesítmény Komforttalan, energiapocsékló! hosszú kör 06 May 2013 Uponor 25

26 Hogyan működik ez az alkalmazás? Kézi beszabályozás tömegáram osztó-gyűjtő idő rövid kör szükséges fojtás hosszú kör A beállított tömegáram határozza meg a helyiség hőmérséklet ét!!! + a szükséges tömegáram lett beállítva? + teljesítmény megfelelő? + változó hőszükségletre hogyan reagál? - időigényes próbálkozások sora lehet szükséges! 06 May 2013 Uponor 26

27 Hogyan működik ez az alkalmazás? auto balancing tömegáram osztó-gyűjtő rövid kör A helyiség hőmérséklet változása határozza meg a tömegáram nagyságát!!! + megfelelő tömegáram + megfelelő fűtési teljesítmény + megfelelő komfort + gyors hatékony szabályozás idő hosszú kör Energiahatékonyság!!! 06 May 2013 Uponor 27

28 Hogyan működik ez az alkalmazás? Öntanuló beállítási érték elmentés. Gyors beállítási érték elérés és minimalizált osszcillatív hőmérséklet tartás. [ C] kézi beállítás [ C] automatikus beállítás [min] [min] 06 May 2013 Uponor 28

29 Komfort és energiahatékonyság!!! [ C] túlfűtés (Energia megtakarítás, KOMFORT) alulfűtés (KOMFORT) gyors változás lekövetés (KOMFORT) [min] 06 May 2013 Uponor 29

30 Auto-balancing üzemmód beállítás I-76 programozó egységen bármikor aktiválható a funkció, de telepítéskor az installáció folyamán automatikusan felajánlásra kerül ez a menüpont is. select Main Menu >Settings >System Parameters >Auto Balance Gyors, egyszerű, felhasználó barát! 06 May 2013 Uponor 30

31 DEM Dinamikus Energia Menedzsment A DEM nem egy csodaszerkezet! A DEM nem egy öszvérmegoldás ami minden problémát megold. De sokat segít az apró hibák kiküszöbölésével elérni a maximális komfortérzetet. 06 May 2013 Uponor 31

32 Hőtermelő oldali szabályzó C-46

33 Hőtermelő oldali szabályzó C-46 Climate Controller C-46 alkalmas... Előremenő szabályozásra sugárzó fűtési és hűtési rendszerekben Időjárás követő szabályozás Climate Controller C-46 is továbbá Önálló működés (Uponor vezetékes beltéri / kültéri érzékelő) Önálló működés (Uponor vezeték nélküli termosztátok) Együtt tud működni a vezetékes rendszerrel (H / C átállás) Integrált intelligens működés a C-56/I-76 helyiségszabályozó rendszerrel 06 May 2013 Uponor 33

34 Sugárzó fűtés/hűtés példák Padlófűtés és mennyezet hűtés alkalmazása lakó-és irodaházaknál egy kazán és egy hűtő egységgel Mennyezeti hűtés alkalmazása lakó-és irodaházaknál /Tichelmann/ egy folyadékhűtő és egy kazán egységgel 06 May 2013 Uponor 34

35 Sugárzó fűtés/hűtés példák Mennyezet hűtés szabályzás osztós rendszerrel Központi fűtés szabályzás C-46- al és Uponor bekeverő egység alkalmazásával 06 May 2013 Uponor 35

36 Tulajdonságok, Előnyök és lehetőségek Integrált rendszer Intelligens párbeszéd a Hőtermelő oldali szabályzó C-46 és a C-56 helyiségszabályzó között. Közös termosztát használat Dinamikus beltéri érzékelők Közös érzékelő használat Vezeték nélküli vagy vezetékes érzékelők (Külső, padló, távoli...) C-56 helyiségszabályzón keresztül vagy közvetlenül csatlakoznak a C- 46-hoz Időzítő funkcióval való használat Varázsló Gyors útmutató telepítés közben Gyors menü Gyors menü segít az üzemeltetésben Relatív Páratartalom Akár hat Radio Humidity Sensors H-56 csatlakoztatható A világon elsőként ebben az alkalmazásban Egyedülálló kommunikáció az elsődleges és másodlagos szabályzók között Akár hat Radio Humidity Sensors H-56 csatlakoztatható 06 May 2013 Uponor 36

37 Tulajdonságok, Előnyök és lehetőségek Könnyű telepítés Varázsló Hálózati kábellel szerelve Kültéri Thermostat T-54 vezeték nélküli csatlakoztatása Könnyű használat, egyszer kell telepíteni Gyors menü CD manual Hot linked chapters Kis méret és kis súly Gyors üzemeltetési leírás Printed manual with the most common usages explained Szivattyú Kombinált szivattyú kezelés Szivattyú leállítás ha nincs fűtési/hűtési igény Könnyű telepítés egyszerű használat Teljes magyar nyelvű dokumentáció 06 May 2013 Uponor 37

38 Tulajdonságok, Előnyök és lehetőségek Varázsló Lépésről lépésre Kérdéseket tesz fel a telepítés során Könnyű telepítés Gyors Menü Telepítés után, továbblépés a vagy gombokkal Egyszerű menü váltás és kezelés Telepítő varázsló lehetővé teszi a gyors és egyszerű telepítést Gyors menürendszer könnyű hozzáférést biztosít az alapvető beállításokhoz 06 May 2013 Uponor 38

39 Tulajdonságok, Előnyök és lehetőségek Akár hat vezeték nélküli páratartalom érzékelő Megbízható kondenzáció ellenőrzés a biztonságos üzemeltetés érdekében 06 May 2013 Uponor 39

40 Tulajdonságok, Előnyök és lehetőségek Megosztott szoftver használat Fejlett szivattyú vezérlés Kommunikáció a Uponor Climate Controller C-46 és a Uponor Controller C-56 (DEM) között Előremenő figyelés helyiség légállapot visszajelzéssel Üzemállapot váltás a C-46 és C-56 között Megosztott hardver használat Érzékelők és termosztátok Közös antenna Érzékelők telepítése a DEM rendszerhez egyben a Uponor Climate Controller C-46-tal is kommunikál 06 May 2013 Uponor 40

41 Tulajdonságok, Előnyök és lehetőségek Zóna vezérelt szivattyú üzem A szivattyút leállítja ha nincs igény a különböző zónáktól Megakadályozza a felesleges szivattyú üzemeltetést Műszaki adatok C-46 szabályzó Szivattyú vezérlés beépített biztosítékkal Üzemi feszültség 24 V Thermal Állásszabályzó or 0-10 V vezérlésű keverőszelep or változtatható fordulatszámú szivattyú Üzemmódok: Fűtés Hűtés Fűtés és hűtés Fagymentesítés Megosztott használatú érzékelők és termosztátok (DEM-mel) 06 May 2013 Uponor 41

42 Tulajdonságok, Előnyök és lehetőségek Külső érzékelő csatlakoztatása az Uponor T-54 termosztáttal Vezeték nélküli érzékelő Rugalmas a későbbi telepítéshez Gyors telepítés Könnyebb telepíteni mint a vezetékes érzékelőket Idő megtakarítás Egyedülálló alkalmazás a kategóriában Bárhol elhelyezhető az északi oldalon A szenzorok lehetnek vezetékesek is 06 May 2013 Uponor 42

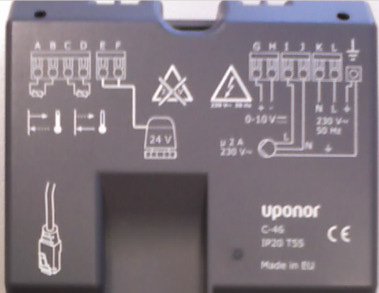

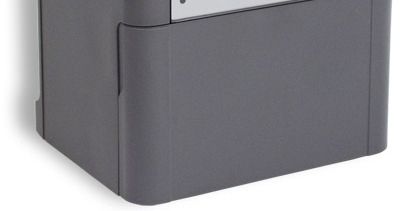

43 Uponor hőtermelő oldali szabályzó C-46 Külső-belső megjelenés Felső tábla Alsó tábla 06 May 2013 Uponor 43

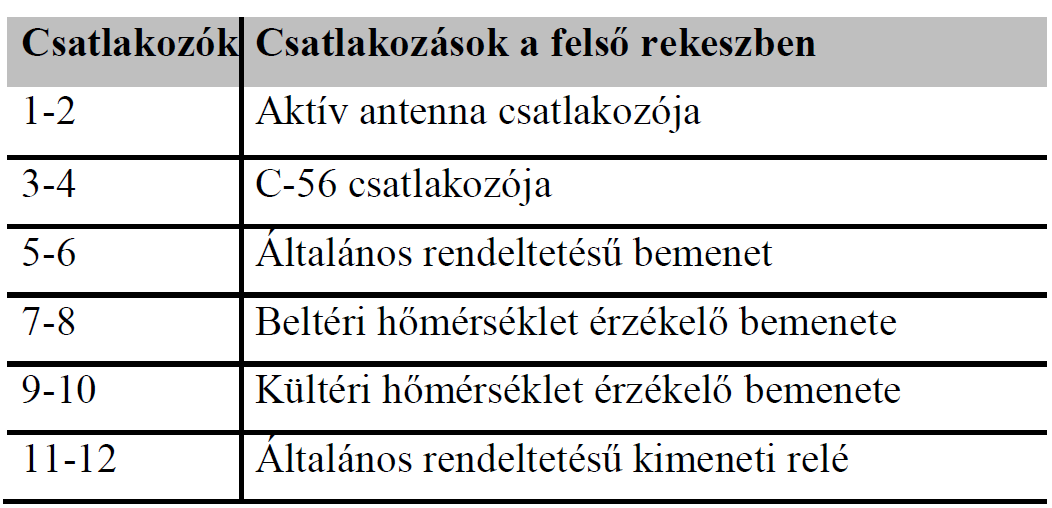

44 Uponor hőtermelő oldali szabályzó C-46 Felső tábla bekötése 06 May 2013 Uponor 44

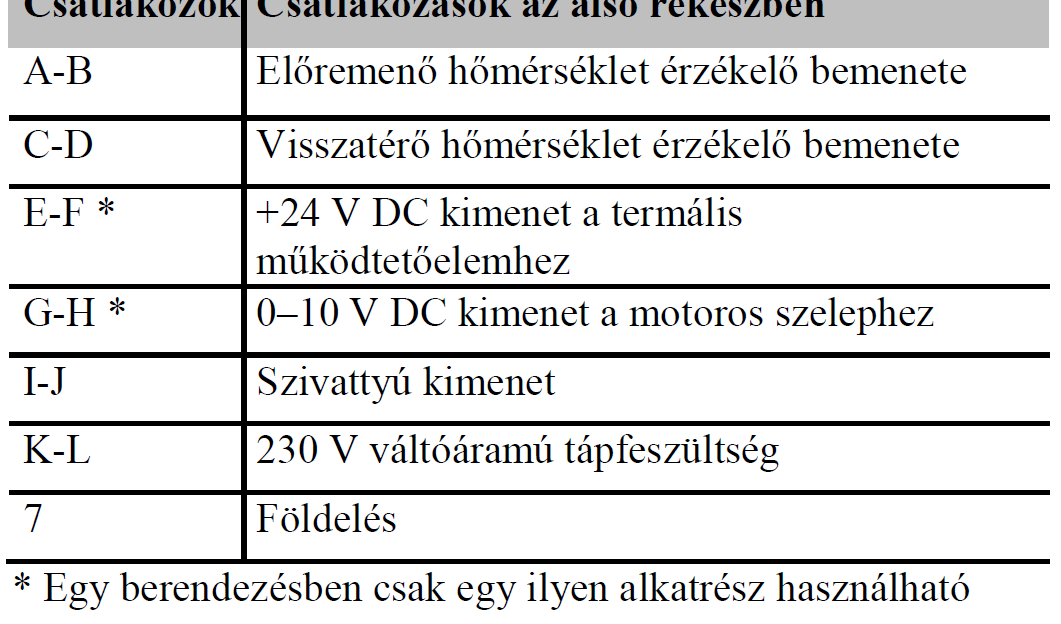

45 Uponor hőtermelő oldali szabályzó C-46 Alsó tábla bekötése 06 May 2013 Uponor 45

46 Előremenő szabályozás 06 May 2013 Uponor 46

47 Uponor Climate Controller C-46 Operation modes Fűtés Fix előremenő Külső időjárás függő előremenő Külső időjárás függő előremenő belső kompenzációval Belső hőmérséklet szerint Külső átlaghőmérséklet alapján Cooling Fix előremenő Belső hőmérséklet szerint Belső hőmérséklet szerint harmatpont figyeléssel Heating and cooling Kombinált üzem Snow and Ice melting 06 May 2013 Uponor 47
