1 Kültéri megoldások Termékkatalógus 2018 European Producer Lighting Solutions

2 Tisztelt Partnerünk! Üdvözlöm a Tungsram világában, mely fényes jövőt kínál közös üzleteink számára. Az 1896-ig visszavezethető történelme miatt a Tungsram név mindig is nagyra becsült volt. A GE Lighting közel-keleti, afrikai és törökországi üzletágának, valamint a GE globális autólámpa-ágazatának felvásárlásával egy új fejezet nyílt ennek az örökségnek a történelmében. És Önnek, ez mit jelent? Én határozottan úgy hiszem, hogy a Tungsram márka újjáéledése mindannyiunk számára jelentős lehetőséget képvisel, hogy magabiztosan továbblépjünk és növeljük hazai, valamint nemzetközi piaci részesedésünket. Csatlakozzon hozzánk a LED világítás új világába A LED megoldások sokkal közelebb állnak a természetes nappali fényhez, mint a régi, sárgás fényű nátrium lámpák. A legújabb LED világítási megoldások ideális fejlesztési lehetőséget kínálnak az energiaköltségek és a környezeti hatások csökkentésére törekvő állami intézmények számára. A LED világítás jelentős esztétikai hatással van a tájak és városok megjelenésére. Természetesen továbbra is biztosítani fogjuk a piacvezető világítási megoldások széleskörű termékválasztékát, a hagyományos technológiáktól, mint az HID, LFL, CFL, halogén és speciális alkalmazásokra gyártott lámpák, az ultrahatékony, kiváló teljesítménnyel rendelkező kül- és beltéri LED megoldásokig. Joerg Bauer Elnök és Vezérigazgató Közúti és utcai világítás 14 Spinella 18 SLBt 22 SMBt 26 SMIx 30 Odyssey LED Dísz és járdavilágítás 34 Ezenfelül dolgozni fogunk azon, hogy sokkal hatékonyabb és fejlettebb megoldásokkal álljunk elő olyan területeken, mint az ember központú világítás, energiahatékonyság és az intelligens rendszerek. Elkötelezettek vagyunk partereink támogatása iránt, követve a Mit tehetünk az Ön sikeréért? alapelvet, és örömmel várjuk közös utunk folytatását. Köszönettel: Joerg Megnövekedett kényelem és biztonságérzet Jobban megvilágított utcák és parkolók Hatékonyabb térfigyelés a jobb arcfelismerésnek köszönhetően Nagyobb útbiztonság - gyorsabb reakciók Akár 70%-kal nagyobb energiahatékonyság Hosszabb élettartam, egyszerűbb karbantartás Hatékonyabb vezérlés, fényerőszabályozási lehetőségek Élénkebb, valósághűbb színek Jobb fényszabályozás, csökken a fényszennyezés 12 Híres autólámpa termékkínálatunkban szerepelnek eredeti és utángyártott, alap, valamint prémium lámpák, melyekből az összes, jelentősebb autógyártó cégeknek szállítunk. Új vállalatunk szorgalmazni fogja minden fényforrás tervezésének és fejlesztésének az előrehaladását, a tradicionális technológiáktól a korszerű LED termékekig, és biztosítani fogja a helyünket, mint globális formáló erő a világítástechnikában. A Tungsram Magyarország az egyik leginnovatívabb ipari vállalata volt az elmúlt évszázadnak, és ezt a magatartást folytatva a XXI. században is azokat a megoldásokat, termékeket és szolgáltatást fogjuk nyújtani, melyeket vásárlóink igényelnek. Ezek izgalmas idők a Tungsram számára. A LED világítás előnyei Navona Álmennyezet és térvilágítás 42 ALIx 46 AHIx 50 AMIx 54 od lighting Facade & flo t lighting Road & stree ng Tunnel lighti Alagútvilágítás g Area lightin nd Ped Decorative a 56 TLBt 56 TMBt ng estrian lighti

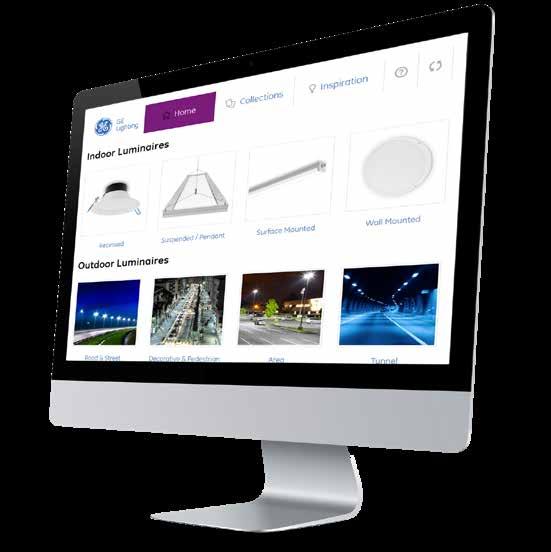

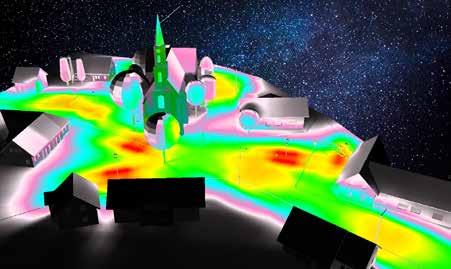

3 Világítástervező szoftver Dialux katalógus applikáció A katalógus applikációval gyorsan megtalálhatja a szükséges termékeket és megvalósíthatja ötleteit digitális formában. Egyszerű és hatékony - akárcsak a mi általunk nyújtott professzionális világítási megoldások. A Dialux program használatának előnyei: Egyszerű, hatékony és professzionális világítástervezés A legkorszerűbb szoftver, költségmentesen elérhető Tökéletesen beleillik a tervezők meglévő munkafolyamataiba Az energiahatékonysági mutatók számítása egyszerű és gyors Különböző megvilágítási szintek eltérő színekkel való ábrázolásának lehetősége A Dialux használatával egyszerű és professzionális világítási tervet hozhat létre. Használata egyszerű és gyors, mégis látványos tervek készíthetőek vele. A Dialux katalógus applikáció számos kiegészítő segédanyagot tartalmaz, mint például testreszabható gyűjteményeket, esettanulmányokat és naprakész termékinformációkat. Legfontosabb jellemzők Gyors és hatékony Naprakész termékinformációk Kedvenc termékcsoportok létrehozhatók Esettanulmányok és releváns iparági hírek Modern megjelenés Az összes kültéri és beltéri termékünket, illetve a kapcsolódó technikai fájlokat megtalálhatja honlapunkon az ecatalogue menüpont alatt 4 Dialux applikáció

4 Kültéri világítás Termék áttekintés A hatékony LED világítás úttörőjeként átalakítottuk a kültéri környezetet, továbbá fejlesztettük az éjszakai világítás minőségét. Kültéri világítás Megvilágítási karakterisztikák Fényeloszlások és optikák Akár a forgalomra az utakon vagy a bevásárlóközpontok parkolóiban, gyalogutakon közlekedő emberekre gondolunk a kültéri világítás jelentősége hatalmas. Az új fejlesztésű LED lámpatestek növelik a láthatóságot maximalizálva a biztonság- és kényelemérzetet, valamint a napfénynél megszokott színeket adják vissza. A kültéri világítás az esztétikus kivitelen és a jelentős energiamegtakarításon túl további előnyökkel is rendelkezik, mint például autonóm fényáram szabályozás, illetve okos városirányítási rendszerekkel is összekapcsolhatók. A LED világítás széleskörűen felhasználható, a lakóövezeti utaktól az autópályákig. Természetes fehér fényével fokozza a láthatóságot, növeli a biztonságot az energiafogyasztás és a karbantartási költségek csökkenése mellett. Területvilágító termékcsaládjainkban elérhető optikák sokfélesége biztosítja, hogy a fény oda irányuljon, ahova szükséges. Lámpatesteink a megvilágítás, egyenletesség és káprázás tekintetében is optimális teljesítményt nyújtanak. M3-M6 és C útvilágítási osztályokhoz. Felszerelési magasság 6m felett. M3-M6 és C útvilágítási osztályokhoz. Felszerelési magasság 6m felett. C, P és S útvilágítási osztályokhoz, a jobb arcfelismerésért és biztonságért. Felszerelési magasság 4m alatt. AAA, ABA, ACA B, B2, B5, R, S D BBB, BAB, BCB C, C5 F CCC, CAC, CBC E, E2, E5 G2, F5 A LED alagútvilágító lámpatestek a kiváló minőségű fényt kombinálják a magasszintű energiahatékonysággal és megbízhatósággal. Biztonságos és könnyen fenntartható világító megoldást szolgáltnak alagutak, aluljárók és ipari területek esetében is. C útvilágítási osztályokhoz - Gyalogátkelőhelyekhez, P útvilágítási osztályokhoz megnövelt háttérvilágítással a járdákhoz. Felszerelési magasság 6m felett. 6 Megvilágítási karakterisztikák P5 X5 Z5

5 Fényeloszlások és optikák Kültéri világítás Megvilágítási karakterisztikák Nedves útvilágítási osztályokhoz - Járdák, parkolósávok. Felszerelési magasság 6m felett. N, T U P Aszimmetrikus fényeloszlások P útvilágítási osztályokhoz - Tér és park világításhoz. Felszerelési magasság 6m alatt. AF ANC, AN AFC, AWC, AW Szimmetrikus fényeloszlások P világítási osztályokhoz- Tér és park világításhoz. Felszerelési magasság 6m alatt. AWD, SWD, SWF SFC, SWC Szimmetrikus és aszimmetrikus fényeloszlások álmennyezeti alkalmazásokhoz, területek megvilágításához. Felszerelési magasság 4-6m. A25, A35, A55 S25, S35, S55 Szimmetrikus fényeloszlások alagútvilágításhoz 8 Megvilágítási karakterisztikák SA, SB, SC, SD, SE Y5

6 Út és utcavilágítás Spinella SLBt SMBt Kültéri világítás Termék áttekintés Teljesítmény (W): CCT (K): 3000, 4000, 5000 Lumen (lm): IP: IP66 IK: IK09 Teljesítmény (W): CCT (K): 3000, 4000 Lumen (lm): IP: IP66 IK: IK09 Teljesítmény (W): CCT (K): 3000, 4000 Lumen (lm): IP: IP66 IK: IK09 SMIx Odyssey LED Teljesítmény (W): CCT (K): 3000, 4000, 5000 Lumen (lm): IP: IP66 IK: IK08 Teljesítmény (W): CCT (K): 3000,4000 Lumen (lm): IP: IP66 IK: IK09 Dísz és járdavilágítás Navona Teljesítmény (W): CCT (K): 3000, 4000 Lumen (lm): IP: IP66 IK: IK08 Álmennyezet és térvilágítás ALIx AHIx AMIx Teljesítmény (W): CCT (K): 3000, 4000, 5000 Lumen (lm): IP: IP66 IK: IK08 Teljesítmény (W): CCT (K): 4000, 5000 Lumen (lm): IP: IP66 IK: IK08 Teljesítmény (W): CCT (K): 4000, 5000 Lumen (lm): IP: IP65 IK: IK08 Alagút világítás TLBt TMBt 10 Kültéri termékcsalád Termék áttekintés Teljesítmény (W): CCT (K): 4000 Lumen (lm): IP: IP66 IK: IK08 Teljesítmény (W): CCT (K): 4000 Lumen (lm): IP: IP66 IK: IK08

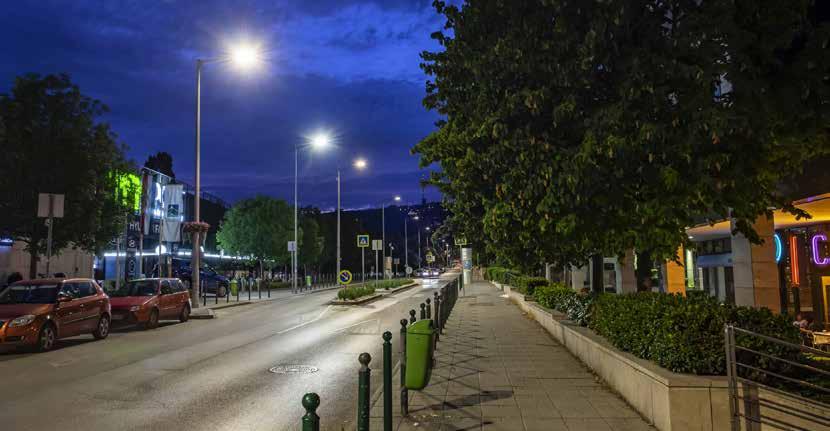

7 Közúti és utcai világítás

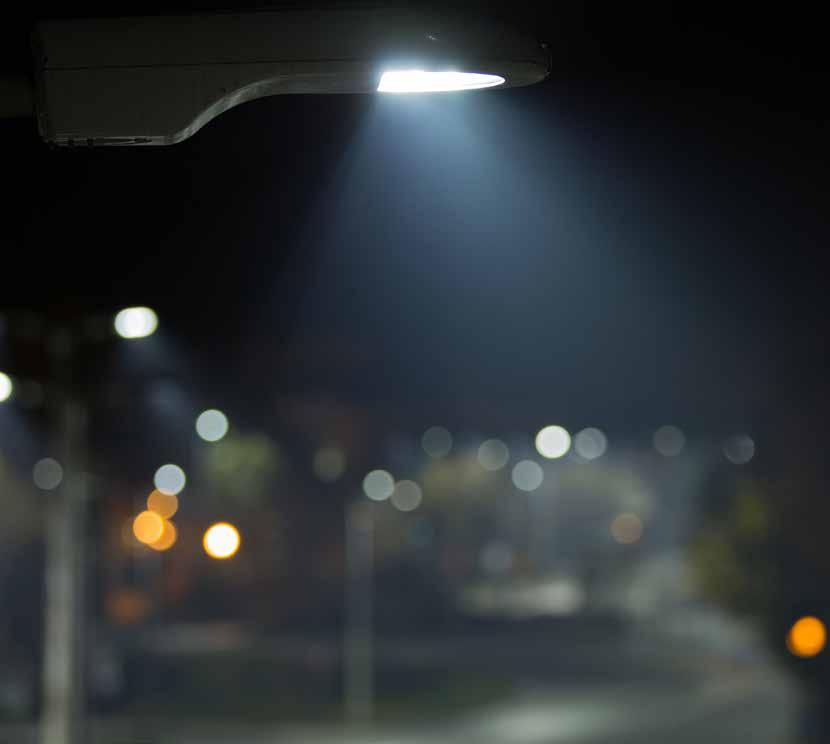

8 Közúti és utcai világítás Spinella Termékinformáció A Spinella, egy vagy több modulos közúti lámpatest. Az EMEA-országokban fejlesztett és gyártott termékek segítségével egyensúlyt teremtünk a kifinomult LED rendszer műszaki, és a különféle időjárási viszonyoknak megfelelő kültéri lámpatest funkcionális követelményei között. Alkalmazási területek Lakóövezet Közút és utca Autópálya 14 Kültéri termékcsalád

9 16 Kültéri termékcsalád Jellemzők Optika Elektromos adatok Részletek Spinella Egy modulos Névleges fényáramtartomány: lm Névleges fényhasznosítás: 123 lm/w 5000 Kelvin esetén Fotomteria kód: 730/559, 740/559, 750/559 Fényáramtartási kód: 9 A fényforrás megadott jellemzőihez tartozó névleges környezeti hőmérséklet (tq): 25 C Névleges átlagos élettartam és a kapcsolódó névleges LMtényező: L80B50 > hours (for P 100W)* Névleges hirtelen meghibásodási érték*: 11.14%** Több modulos Névleges fényáramtartomány: lm Névleges fényhasznosítás: Akár 121lm/W Fotometria kód: 730/559, 740/559, 750/559 Fényáramtartási kód: 9 A fényforrás megadott jellemzőihez tartozó névleges környezeti hőmérséklet (tq): 25 C Névleges átlagos élettartam és a kapcsolódó névleges LM tényező: L80B50 > óra* Névleges hirtelen meghibásodási érték*: 5.59%** *Meghatározások és tűrési értékek az IEC szabványnak Elérhető fotometriai eloszlások: Keskeny aszimmetrikus közepes (B) Aszimmetrikus rövid (C) Aszimmetrikus közepes (E) Előrevetítő aszimmetrikus közepes (F) Keskeny aszimmetrikus rövid (N) Keskeny aszimmetrikus háttérvilágítással rövid (P) Keskeny aszimmetrikus közepes (R) Keskeny aszimmetrikus közepes (S) Aszimmetrikus rövid (T) Aszimmetrikus közepes (U) Névleges színvisszaadási index: > Kelvinnél Névleges korrelált színhőmérséklet*: 3000K, 4000K,5000K S/P arány: 3000K: 1.24, 4000K: 1.47, 5000K:1.71 ULOR (Felső térbe jutó fényáramhányad): 0ut Ratio): 0 Névleges kezdeti színkoordináta CIE(x=0.43, y=0.403) 5SDCM CIE(x= 0.38, y= 0.38) 5SDCM CIE(x= 0.34, y= 0.35) 5SDCM Bemeneti feszültség és frekvencia: V, 50-60Hz IEC Érintésvédelmi osztály: Class I, Class II (kérésre) Túlfeszültség elleni védelem: minimum 4kV/4kA Névleges teljesítmény: 52W-125W (egy modulos) Névleges teljesítmény: 90W-230W (több modulos) Teljesítmény tényező: >0.9 Méretek (mm) Egy modulos 671 Több modulos megfelelően ** A névleges hirtelen meghibásodási érték a konfiguráció típusától fűgg Üzembehelyezés és karbantartás Felszerelési opciók Oszlopkarra ø55mm-60mm Oszlopcsúcsra ø55mm-76mm A rögzítő -15, -10, -5, 0, +5, +10 és +15 között állítható 5 fokonként. Tömeg: 10,5kg (Egy modulos), 20,5kg (Több modulos) Ajánlott felszerelési magasság: 6-12m (Egy modulos), 6-15m (Több modulos) Csak két kéziszerszám szükséges a lámpatest felszereléséhez. Tárolási hőmérséklet akár 85ºC. Környzetei hőmérséklet -30ºC-50ºC. Minden a termékhez felhasznált anyag WEEE és ROHS kompatibilis. 671 Aszimmetrikus közepes Kültéri termékcsalád Közúti és utcai világítás

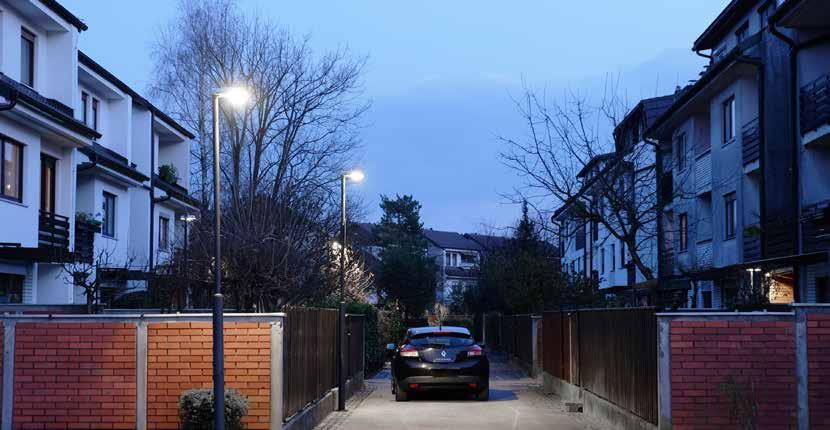

10 Közúti és utcai világítás SLBt Termékinformáció Az SLBt közutak és utcák megvilágítására alkalmas LED lámpatest lehetővé teszi, hogy a LED világítás, a velejáró előnyökkel, nagyobb közönség számára is elérhető legyen. A W HID és 24-36W CFL lámpatestek kiváltására tervezték. Nagyszerű megoldás kisebb utak, utcák és közösségi terek megvilágításához, ahol mérsékelt szintű megvilágítás szükséges. Alkalmazási területek Lakóövezet Közút és utca Autópálya Parkoló 18 Kültéri termékcsalád

11 20 Kültéri termékcsalád Driver Optika Elektromos adatok Részletek SLBt Elektronikus, dimmelhető DALI driver autonóm dimmelhetőséggel: 15-72W Constant Light Output (opcionális) Szerkezeti elemek és anyagok Lámpatest ház: alumíniumöntvény, korrózióálló csavarok és tartóelemek Reflektor anyaga: bevonattal ellátott polikarbonát vagy alumínium Szín: RAL7035 Optikai burkolat: UV stabilizált polikarbonát Minden a termékhez felhasznált anyag WEEE és ROHS kompatibilis. Jellemzők Névleges fényáramtartomány: lm 4000 Kelvinnél Névleges fényhasznosítás: Akár 122lm/W 4000 Kelvin esetén Fotometriai kód: 730/559, 740/559 Névleges átlagos élettartam és kapcsolódó névleges LM-tényező: L80B50: > óra Névleges hirtelen meghibásodási érték: 11.5 % Fényáramtartási kód: 9 A fényforrás megadott teljesítményéhez tartozó névleges környezeti hőmérséklet (tq): 25 C Elérhető fotometriai eloszlások: Keskeny aszimmetrikus közepes (B, B2, B5) Aszimmetrikus rövid (C, C5) Aszimmetrikus előrevetítő nagyon rövid (D) Asszimetrikus közepes (E, E2, E5) Előrevetítő aszimmetrikus közepes (F, F5, G2) Keskeny aszimmetrikus rövid (N) Keskeny aszimmetrikus háttérvilágítással rövid (P, P5) Keskeny aszimmetrikus közepes (R) Keskeny aszimmetrikus közepes (S) Aszimmetrikus rövid (T) Aszimmetrikus közepes (U) Gyalogátkelőhely (X5, Z5) Szimmetrikus medium (Y5) Névleges színvisszaadási index: >70 Névleges korrelált színhőmérséklet*: 3000K, 4000K S/P arány : 3000K: 1.33, 4000K: 1.56 ULOR (Felső térbe jutó fényáramhányad): 0 Névleges kezdeti színkoordináta CIE(x=0.43, y=0.403) 5SDC CIE(x= 0.38, y= 0.38) 5SDC Bemeneti feszültség és frekvencia: V, 50-60Hz IEC Érintésvédelmi osztály: Class I; Class II: kérésre Túlfeszültség elleni védelem: 6kV/3kA Névleges teljesítményfelvétel: 14-70W Méretek (mm) *Meghatározások és tűrési értékek az IEC szabványnak megfelelően ** A névleges hirtelen meghibásodási érték a konfiguráció típusától fűgg Üzembehelyezés és karbantartás Felszerelési opciók 20 Kültéri termékcsalád Közúti és utcai világítás Oszlopkarra szerelhető ø42mm-60mm Oszlopcsúcsra szerelhető ø48mm-76mm Univerzális rögzítő oszlopkarra ø35mm-76mm Univerzális rögzítő oszlopcsúcsra ø35mm-76mm A kengyel 0 és +5 között állítható (további kiegészítővel -5 -ban is billenthető) Az univerzális rögzítő 5 fokonként állítható: -15,-10, -5, 0, +5, +10, +15 Ajánlott felszerelési magasság: 4-15m Tömeg: 5 kg A lámpatest telepítéséhez csupán két kéziszerszám szükséges Tárolási hőmérséklet: 85ºC-ig Környezeti hőmérséklet: -40ºC - 35ºC Aszimmetrikus - rövid

12 Közúti és utcai világítás SMBt Termékinformáció Az SMBt közutak megvilágítására alkalmas LED lámpatest lehetővé teszi, hogy a LED világítás, a velejáró előnyökkel, nagyobb közönség számára is elérhető legyen. A W HID lámpatestek kiváltására tervezték. Nagyszerű megoldás kisebb utak, utcák és közösségi terek megvilágításához, ahol mérsékelt szintű megvilágítás szükséges. Alkalmazási területek Lakóövezet Közút és utca Autópálya Parkoló 22 Kültéri termékcsalád

13 24 Kültéri termékcsalád Driver Optika Elektromos adatok Részletek SMBt Elektronikus, dimmelhető (DALI) driver, autonóm dimmelés: W Minimum dimmelési szint: 20W Constant Light Output (optional) Szerkezeti elemek és anyagok Lámpatest ház: alumíniumöntvény, korrózióálló csavarok és tartóelemek Reflektor anyaga: bevont polycarbonate vagy aluminium Optikai burkolat: üveg Szín: RAL7035 Minden a termékhez felhasznált anyag WEEE és ROHS kompatibilis. Elérhető fotometriai eloszlások: Keskeny aszimmetrikus közepes (B, B2, B5) Aszimmetrikus rövid (C, C5) Aszimmetrikus előrevetítő nagyon rövid (D) Aszimmetrikus közepes (E, E2, E5) Előrevetítő aszimmetrikus közepes (F, F5) Keskeny aszimmetrikus rövid (N) Keskeny aszimmetrikus háttérvilágítással rövid (P, P5) Aszimmetrikus rövid (T) Gyalogos kereszteződés (X5, Z5) Szimetrikus - (Y5) Névleges színvisszaadási index:>70 Névleges korrelált színhőmérséklet: 3000K, 4000K S/P arány : 3000K: 1.33, 4000K: 1.56 ULOR (Felső térbe jutó fényáramhányad): 0 Bemeneti feszültség és frekvencia: V, 50-60Hz IEC Érintésvédelmi osztály: Class I; Class II: kérésre Túlfeszültség elleni védelem: minimum 6kV/3kA Névleges teljesítményfelvétel: 52W-158W Méretek (mm) Jellemzők Névleges kezdeti színkoordináta 352 Névleges fényáramtartomány: lm 4000 Kelvinnél Névleges fényhasznosítás: Akár 146lm/W 4000 Kelvinnél Fotometria kód: 730/559, 740/559 Névleges átlagos élettartam és kapcsolódó névleges LM tényező: L80B50: > óra Hirtelen meghibásodási érték: 11.5 % Fényáramtartási kód: 9 A fényforrás megadott jellemzőihez tartozó névleges környezeti hőmérséklet (tq): 25 C CIE(x=0.43, y=0.403) 5SDCM CIE(x= 0.38, y= 0.38) 5SDCM *Meghatározások és tűrési értékek az IEC szabványnak megfelelően 103 ** A névleges hirtelen meghibásodási érték a konfiguráció típusától fűgg Üzembehelyezés és karbantartás 566 Felszerelési opciók 24 Kültéri termékcsalád Közúti és utcai világítás Oszlopkarra csatoló ø42mm-60mm Oszlopcsúcsra csatoló ø42mm-76mm Univerzális rögzítő oszlopkarra ø35mm-76mm Univerzális rögzítő oszlopcsúcsra ø35mm-76mm A csatoló állítható: -5, 0, +5 Az univerzális rögzítő állítható -15,-10, -5, 0, +5, +10 és +15 között, 5 fokonként Tömeg: 7,5 kg Tárolási hőmérséklet: 85ºC. Környezeti hőmérséklet: -30ºC +50ºC - 140W +40ºC - 160W Keskeny aszimmetrikus - közepes

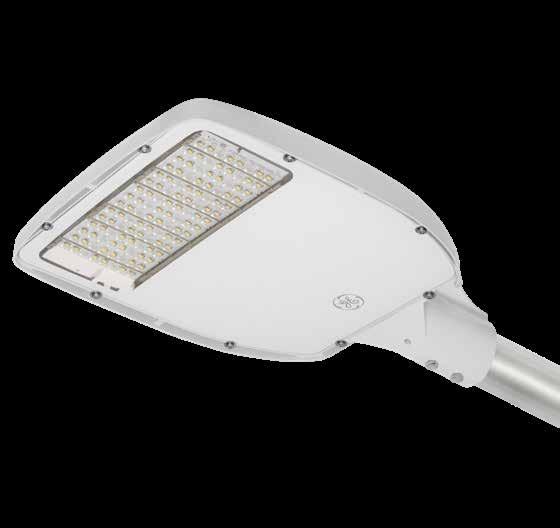

14 Közúti és utcai világítás SMIx Termékinformáció Az SMIx ideális megoldást nyújt utcai világításra. A moduláris refraktív optikai rendszerének köszönhetően széleskörű fényeloszlások érhetőek el. Az optimalizált mechanikus tervezés egyszerű üzembehelyezést, állíthatóságot és megbízhatóságot eredményez. Alkalmazási területek Lakóövezet Közút és utca Autópálya 26 Kültéri termékcsalád

15 28 Kültéri termékcsalád Driver Optika Elektromos adatok Részletek SMIx Elektronikus, dimmelhető (DALI) driver, autonóm dimmeléssel: W Szerkezeti elemek és anyagok Lámpatest ház: alumíniumöntvény és UV álló műanyag fedéllel korrózióálló poliészter porfestéssel, rozsdamentes acél csavarok és tartóelemek Reflektor anyaga: Optical-grade polycarbonate Optikai burkolat: Temperált üveg Szín: RAL7035 Ütésállóság: IK08 az optikai részeken, IK09 a lámpatest házon és rögzítőn Minden a termékhez felhasznált anyag WEEE és ROHS kompatibilis. Elérhető fotometriai eloszlások: E: keskenyen sugárzó, P-világítási osztályokra optimalizált F: szélesen sugárzó, P-világítási osztályokra optimalizált C: nagy forgalmú M-világítási osztályú utakra optimalizált Névleges színvisszaadási index >70 Névleges korrelált színhőmérséklet: 3000K, 4000K, 5000K S/P rating for : 3000K: 1.24, 4000K: 1.47, 5000K:1.71 ULOR (Felső térbe jutó fényáramhányad): 0 Névleges kezdeti színkoordináta CIE(x=0.43, y=0.403) 5SDCM CIE(x= 0.38, y= 0.38) 5SDCM CIE(x= 0.34, y= 0.35) 5SDCM Bemeneti feszültség és frekvencia: V, 50-60Hz IEC Érintésvédelmi osztály: Class I Túlfeszültség elleni védelem: minimum 6kV/3kA Névleges teljesítményfelvétel: 35W - 160W Méretek (mm) 368 Jellemzők Névleges fényáramtartomány: lm Névleges fényhasznosítás: Akár 152lm/W Névleges átlagos élettartam és kapcsolódó névleges LM tényező: L80B50: > óra Névleges hirtelen meghibásodási érték: 3.12 %* Fotometria kód: 730/559, 740/559, 750/559 Fényáramtartási kód: 9 A fényforrás megadott jellemzőihez tartozó névleges környezeti hőmérséklet (tq): 25 C *Meghatározások és tűrési értékek az IEC szabványnak megfelelően ** A névleges hirtelen meghibásodási érték a konfiguráció típusától fűgg 96 Üzembehelyezés és karbantartás Felszerelési opciók 568 Rögzítő oszlopkarra 30-60mm átmérőhöz és billentési opció: -15, -10, -5, 0 Rögzítő oszlopcsúcsra 30-60mm átmérőhöz és billentési opció: 15, 10, 5, 0 Tömeg: 8 kg Ajánlott felszerelési magasság: 4-15m Csak két kéziszerszám szükséges a lámpatest felszereléséhez Tárolási hőmérséklet: 85ºC. Környezeti hőmérséklet: -40ºC-50ºC Nagy forgalmú ME besorolású utakra optimalizálva 28 Kültéri termékcsalád Közúti és utcai világítás

16 Közúti és utcai világítás Odyssey LED Termékinformáció Az Odyssey LED világítótest nagy teljesítményű 100 Watt-ig különböző redszer fogyasztással elérhető, szabályozható közúti lámpatest. Ideális utcák, közutak, járdák, parkok és kertek hatékony megvilágítására, 15m magasságig. A teméknél használt korszerű LED optikai rendszer miatt jobb vízszintes és függőleges fényeloszlást és jobb világítás szabályozást biztosít, valamint a káprázás mértéke csökkent. Alkalmazási területek Lakóövezet Közút és utca Autópálya Parkoló 30 Kültéri termékcsalád

17 32 Kültéri termékcsalád Driver Optika Elektromos adatok Részletek Odyssey LED Elektronikus, dimmelhető (DALI) driver ClockDIM (C) 17-50W és DynaDIM autonóm dimmeléssel (Y) W. Minimum dimmelési szint 12W Szerkezeti elemek és anyagok Lámpatest ház: alumíniumöntvény, korrózióálló csavarok és tartóelemek Reflektor anyaga: alumíniummal bevont polikarbonát Optikai burkolat: üveg Szín: RAL7035 Minden a termékhez felhasznált anyag WEEE és ROHS kompatibilis. Jellemzők Elérhető fotometriai eloszlások: Keskeny aszimmetrikus közepes (B) Aszimmetrikus rövid (C) Aszimmetrikus előrevetítő nagyon rövid (D) Aszimmetrikus közepes (E) Előrevetítő aszimmetrikus közepes (F) Keskeny aszimmetrikus rövid (N) Keskeny aszimmetrikus háttérvilágítással rövid (P) Keskeny aszimmetrikus közepes (R) Keskeny aszimmetrikus közepes (S) Aszimmetrikus rövid (T) Aszimmetrikus közepes (U) Névleges színvisszaadási index:> Kelvinnél Névleges korrelált színhőmérséklet: 3000K, 4000K,5000K S/P arány: 3000K: 1.24, 4000K: 1.47, 5000K:1.71 ULOR (Felső térbe jutó fényáramhányad): 0 Bemeneti feszültség és frekvencia: V, 50-60Hz IEC Érintésvédelmi osztály: Class I; Class II: kérésre Túlfeszültség elleni védelem: minimum 6kV/3kA Névleges teljesítmény: 17W-103W Méretek (mm) Névleges fényáramtartomány: lm 4000 Kelvinnél Névleges fényhasznosítás: Akár 125lm/W 4000 Kelvinnél. Fotometria kód: 730/559, 740/559, 750/559 Névleges átlagos élettartam és kapcsolódó névleges LM tényező: L80B50: > óra Névleges hirtelen meghibásodási érték: 11.5 % Fényáramtartási kód: 9 A fényforrás megadott jellemzőihez tartozó névleges környezeti hőmérséklet (tq): 25 C Névleges kezdeti színkoordináta CIE(x=0.43, y=0.403) 5SDCM CIE(x= 0.38, y= 0.38) 5SDCM CIE(x= 0.34, y= 0.35) 5SDCM 142 *Meghatározások és tűrési értékek az IEC szabványnak megfelelően S P ** A névleges hirtelen meghibásodási érték a konfiguráció típusától fűgg Üzembehelyezés és karbantartás Felszerelési opciók P S Oszlopkarra ø30mm-60mm Oszlopcsúcsra ø30mm-76mm A rögzítő állítható -15,-10, -5, 0, +5,+10, +15 között 5 fokonként Tömeg: 9.5kg Ajánlott felszerelési magasság: 4-12m Csak két kéziszerszám szükséges a felszereléshez. Tárolási hőmérséklet: -30ºC-85ºC. Környezeti hőmérséklet: -30ºC-50ºC. S P Keskeny aszimmetrikus háttérvilágítással - rövid 32 Kültéri termékcsalád Közúti és utcai világítás

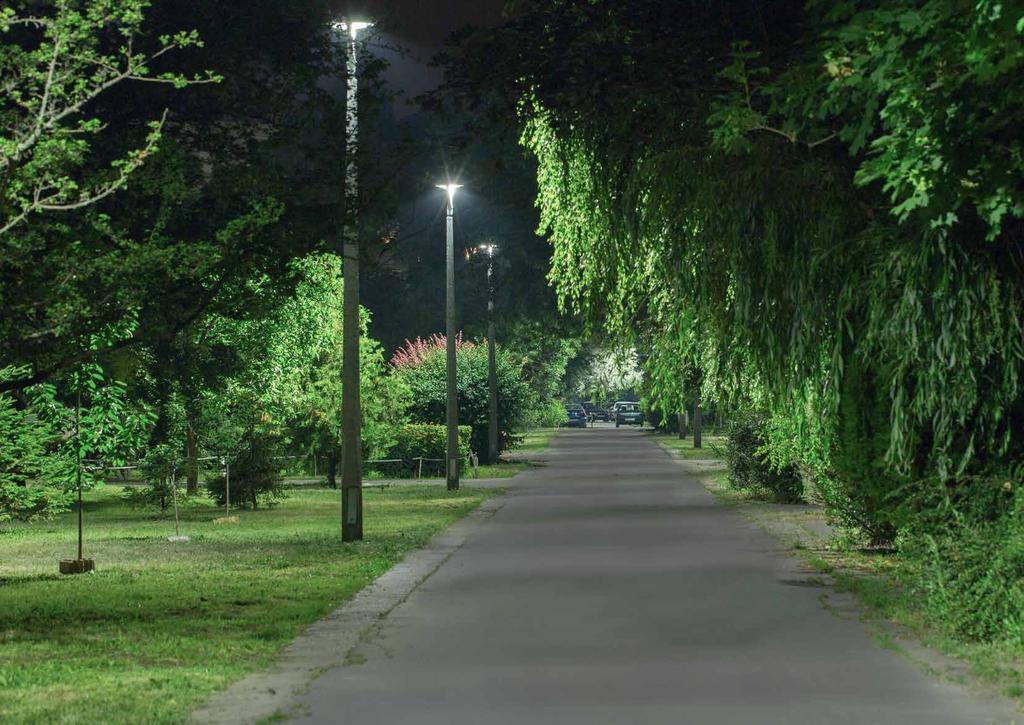

18 Dísz és járdavilágítás

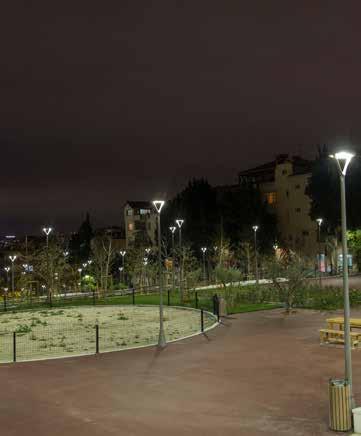

19 Dísz és járdavilágítás Navona Termékinformáció A Navona parkok, járdák és városközpontok megvilágítására tervezett LED-es megoldás, mely lehetővé teszi a hagyományos armatúrák kiváltását korszerű, energiahatékony megvilágítási eszközökre. Időtálló stílus, amely optimális fényeloszlást biztosít, emellett az esztétikai igényeknek is megfelel. Különböző fényáramú verziókban kapható szimmetrikus és aszimmetrikus kialakítással, 16 W és 72 W teljesítmény között, ezzel a megvilágítási igények széles skáláját elégítve ki. A Navona jelentősen jobb függőleges és vízszintes irányú fényeloszlást biztosít, így a LED-es (fehér fényű) fényforrások által biztosított fokozott színvisszaadás mellett ez az egyenletes minőség megkönnyíti az arcfelismerést, és a szemet sem terheli. Fejlett optikai kialakítása lehetővé teszi, hogy a fényforrás a szükséges irányba sugározza a fényt. Alkalmazási területek Lakóövezet Városközpontok (út besorolás: P2-P6) 36 Kültéri termékcsalád Parkok

20 38 Kültéri termékcsalád Driver Optika Elektromos adatok Részletek Navona Elektronikus, programozható és dimmelhető (DALI és 0-10V**). Vezérelhető driver, elérhető asztronómiai órával. Vezérlési rendszer: Analog, DALI, Dynadim ** 0-10V vezérlés esetén ne dimmeljen 40% alatt. Szerkezeti elemek és anyagok Elérhető fotometriai eloszlások: Aszimmetrikus előrevetítő tiszta (AFC) Aszimmetrikus széles tiszta (AWC) Aszimmetrikus keskeny tiszta (ANC) Aszimmetrikus széles diffúzor (AWD) Szimmetrikus széles tiszta (SWC) Szimmetrikus széles diffúzor (SWD) Szimmetrikus előrevetítő tiszta (SFC) Bemeneti feszültség és frekvencia: V, 50-60Hz IEC Érintésvédelmi Osztály: Class I Túlfeszültség elleni védelem: 6kV szabvány / 10kV változat elérhető Névleges teljesítményfelvétel: 16W-72W Méretek (mm) Lámpatest ház: 3 darabban (felső burkolat, alsó burkolat és kar rögzítőelemmel), mind alumíniumötvényből készült, poliészter porfestéssel bevonva és hőkezelve. Felület burkolata: poliészter porfestéssel bevonva Szín: RAL9007 Optikai burkolat: Sík temperált üveg Minden a termékhez felhasznált anyag ROHS és WEEE kompatibilis. Jellemzők Névleges színvisszaadási index >70 Névleges korrelált színhőmérsékleti érték: 3000K, 4000K S/P rating for : 3000K: 1.24, 4000K: 1.47 ULOR (Felső térbe jutó fényáramhányad): 0 Névleges kezdeti színkoordináta CIE(x=0.43, y=0.403) 5SDCM CIE(x= 0.38, y= 0.38) 5SDCM */ **/4 *** 584*/589**/594*** */ **/4 *** 584*/589**/594*** Névleges fényáramtartomány: lm Névleges fényhasznosítás: Akár 109lm/W Névleges átlagos élettartam és kapcsolódó névleges LM tényező: L80B50: > óra Névleges hirtelen meghibásodási érték: 13.2 %* Fotometria kód: 730/559, 740/559 Fényáramtartási kód: 9 A fényforrás megadott jellemzőihez tartozó névleges környezetei hőmérséklet (tq): 25 C * ** Ø76 Ø60 Ø * 108 *Meghatározások és tűrési értékek az IEC szabványnak megfelelően ** A névleges hirtelen meghibásodási érték a konfiguráció típusától fűgg Üzembehelyezés és karbantartás Felszerelési opciók 1 és 2 karos oszlopcsúcsra: 42-48, 60, 76 átmérővel. Oldalkar 60 mm átmérőjű oszlopra. Tömeg: 11,2 kg Ajánlott felszerelési magasság: 4-6 m Környezeti hőmérséklet: -30 C-50 C Tárolási hőmérséklet: 85 C-ig 38 Kültéri termékcsalád Dísz és járdavilágítás Szimmetrikus, széles előrevetítő

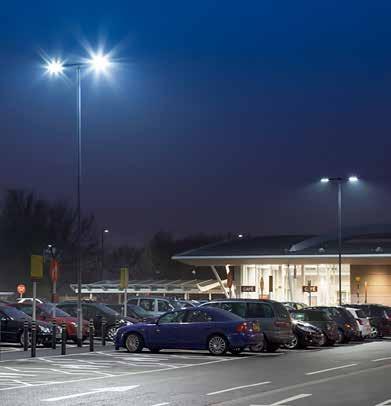

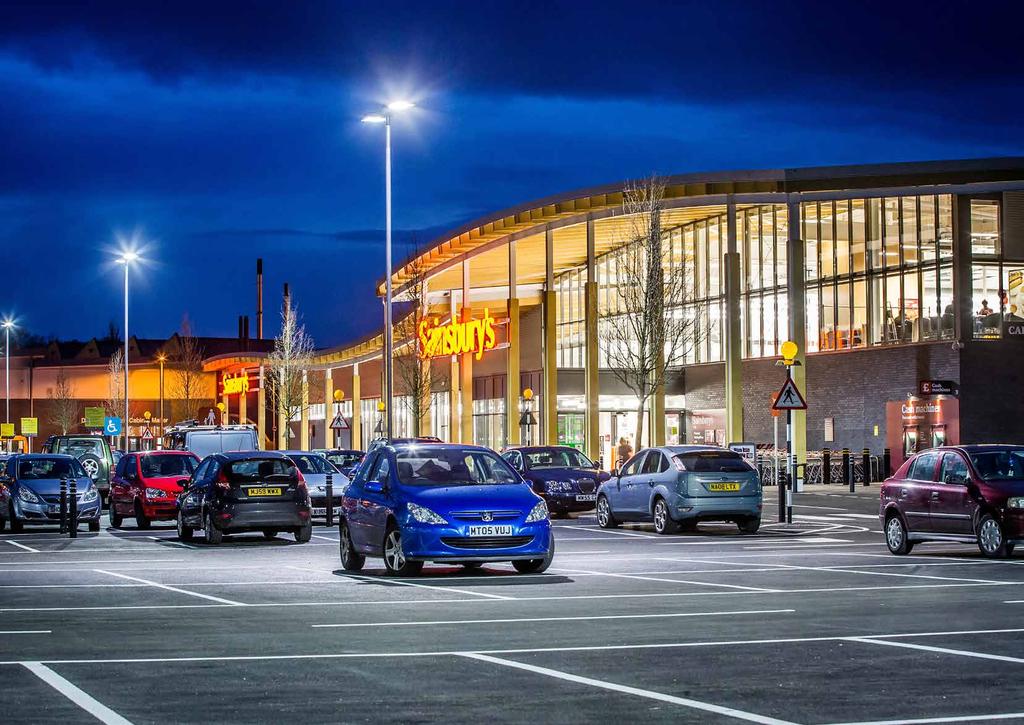

21 Canopy & Area lighting Álmennyezet és térvilágítás

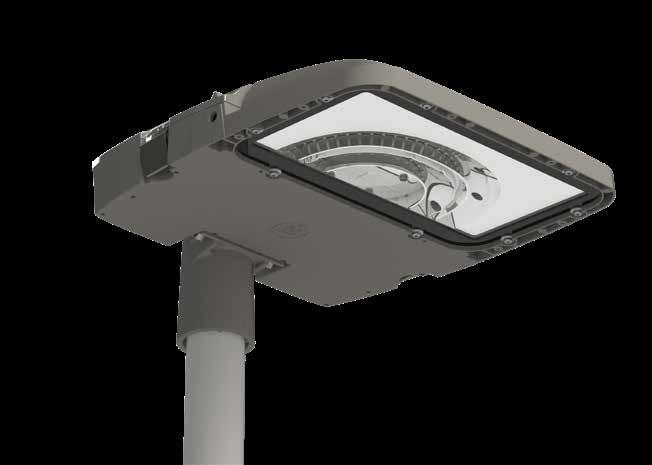

22 Térvilágítás ALIx Termékinformáció Az ALIx LED kültéri világítótest kiemelkedő teljesítménnyel, stílussal és vonzó kialakítással rendelkezik. A modern technológia és formavilág kimagasló fényhasznosítást biztosít változatos területmegvilágítási igényekhez igazodva. A reflektor technológián alapuló optikai megoldása egyenletes megvilágítást biztosít függőleges és vízszintes irányban is, miközben minimalizálja a megvilágításból eredő káprázást, akár közvetlenül a lámpatest alatt is. Az ALIx energiafogyasztása alacsony, névleges élettartama pedig hosszú, mely tulajdonságok gyakorlatilag kiküszöbölik a folyamatos karbantartási költségeket, így minden lámpatestnél jelentős működési költség takarítható meg. Alkalmazási területek Parkoló Ipari és logisztikai területek Bevásárlóközpontok Gyalogosátkelők 42 Kültéri termékcsalád

23 44 Kültéri termékcsalád Driver Optika Elektromos adatok Részletek ALIx Elektronikus, dimmelhető (DALI) driver autonóm dimmeléssel: W Minimum dimmelési szint: 15W DynaDimmer Constant Light Output Szerkezeti elemek és anyagok Elérhető fotometriai eloszlások: Aszimmetrikus előrevetítő (AF) Aszimmetrikus széles (AW) Aszimmetrikus keskeny (AN) Aszimmetrikus extra széles fényvető (AEF) Aszimmetrikus előrevetítő keskeny* (AFN) Szimmetrikus széles fényvető (SWF) Szimmetrikus keskeny spot (SNS) Bemeneti feszültség és frekvencia: V, 50-60Hz IEC Érintésvédelmi osztály: Class I, Class II Túlfeszültség elleni védelem: 4kV/2kA Névleges teljesítményfelvétel: 31W-140W Méretek (mm) Lámpatest ház: alumínium öntvény lámpatest, korrózióálló csavarok és rögzítők Reflektor anyaga: erősen fényvisszaverő alumínium bevonatú müanyag Optikai burkolat: temperált üveg Szín: RAL9007 Minden a termékhez felhasznált anyag ROHS és WEEE kompatibilis. *AFN optika csak 100W &140W-os teljesítménnyel érhető el Névleges színvisszaadási index:>70 at 4000K Névleges korrelált színhőmérséklet: 3000K, 4000K,5000K S/P arány: 3000K: 1.24, 4000K: 1.47, 5000K:1.71 ULOR (Felső térbe jutó fényáramhányad): 0 Névleges kezdeti színkoordináta Jellemzők CIE(x=0.43, y=0.403) 5SDCM CIE(x= 0.38, y= 0.38) 5SDCM CIE(x= 0.34, y= 0.35) 5SDCM 422,2 Névleges fényáramtartomány: lm 5000 Kelvinnél Névleges fényhasznosítás: Akár 140lm/W 5000 Kelvinnél. Fotometria kód: 730/559, 740/559, 750/559 Névleges átlagos élettartam és kapcsolódó névleges LM tényező: L80B50 > óra Névleges hirtelen meghibásodási érték: 2.5 % Fényáramtartási kód: 9 A fényforrás megadott jellemzőihez tartozó névleges környezeti hőmérséklet (tq): 25 C *Meghatározások és tűrési értékek az IEC szabványnak megfelelően ** A névleges hirtelen meghibásodási érték a konfiguráció típusától fűgg Üzembehelyezés és karbantartás ,7 505,9 Felszerelési opciók ø60mm csatoló oszlopkarra és oszlopcsúcsra Állítható rögzítő (-85 és 85 között vízszintesen) Ajánlott felszerelési magasság: 8-15m Eszközmentes driver karbantartás Tárolási hőmérséklet: 85ºC. Környezeti hőmérséklet: -40ºC-50ºC Aszimmetrikus keskeny 79,5 103,3 44 Kültéri termékcsalád Tér

24 Térvilágítás AHIx Termékinformáció Az AHIx lámpatest optimális LED világítási megoldás a nagy fényerőt igénylő alkalmazásokhoz. Egyedi és tesztelt fényvisszaverő optikai technológiájának felhasználásával - amely hatékony hőtűrő képességgel egészül ki kiváló fényhatékonyság tartható fenn a lámpatest egész élettartama alatt, még szélsőséges hőviszonyok között is. Ez a lámpatest a széleskörű fényeloszlásoknak köszönhetően számos felhasználási területhez rugalmasan alkalmazkodik. Az AHIx tökéletes választás a nagy teljesítményt igénylő LED alkalmazásokhoz, ahol az optikai rugalmasság és megbízhatóság elengedhetetlen. Alkalmazási területek Ipari és Karbantartási területek Logisztikai területek: repülőterek, kikötők, vasutak Fedett parkoló Sport 46 Kültéri termékcsalád

25 48 Kültéri termékcsalád Driver Optika Elektromos adatok Részletek AHIx Elektronikus dimmelhető Dali driver Minimum dimmelési szint: 30% Szerkezeti elemek és anyagok Lámpatest ház: öntvény és metál alumínium lámpatest, rozsdamentes acél csavarok és rögzítők Felületi burkolat: poliészter porfestéssel bevonva Szín: RAL9007 Optikai burkolat: alacsony vastartalmú temperált üveg Minden a termékhez felhasznált anyag ROHS és WEEE kompatibilis. Elérhető fotometriai eloszlások: Aszimmetrikus előrevetítő (AF) Aszimmetrikus széles (AW) Aszimmetrikus keskeny (AN) Aszimmetrikus extra széles fényvető (AEF) Aszimmetrikus előrevetítő keskeny (AFN) Szimmetrikus széles fényvető (SWF) Szimmetrikus keskeny spot (SNS) Szimmetrikus előrevetítő (SF) Szimmetrikus széles (SW) Névleges színvisszaadási index index >70 Névleges korrelált színhőmérsékelet: 4000K, 5000K ULOR (Felső térbe jutó fényáramhányad): 0 Bemeneti feszültség és frekvencia: V, 50-60Hz IEC Érintésvédelmi osztály: Class I Túlfeszültség elleni védelem: 6kV szabvány / 10kV változat elérhető Névleges teljesítményfelvétel: 200W-300W Méretek (mm) AHIx külső driverrel rendelkező lámpatest (RST és RSP kiegészítő opciók) Névleges kezdeti színkoordináta Jellemzők CIE(x= 0.38, y= 0.38) 5SDCM CIE(x= 0.34, y= 0.35) 5SDCM Névleges fényáramtartomány: lm Névleges fényhasznosítás: Akár 133lm/W Névleges átlagos élettartam és kapcsolódó névleges LM tényező L80B50: > óra Névleges hirtelen meghibásodási érték: 3.12 %* Fotometria kód: 740/559, 750/559 Fényáramtartási kód: 9 A fényforrás megadott jellemzőihez tartozó névleges környezeti hőmérséklet: 25 C *Meghatározások és tűrési értékek az IEC szabványnak megfelelően ** A névleges hirtelen meghibásodási érték a konfiguráció típusától fűgg Üzembehelyezés és karbantartás Felszerelési opciók Állítható kengyel Tömeg: 15kg Ajánlott felszerelési magasság: m Környezeti hőmérséklet: -40 C-50 C Tárolási hőmérséklet: 85 C-ig Aszimmetrikus széles AHIx integrált driverrrel rendelkező lámpatest (ST és SP kiegészítő opciók) Kültéri termékcsalád Tér Aszimmetrikus előrevetítő

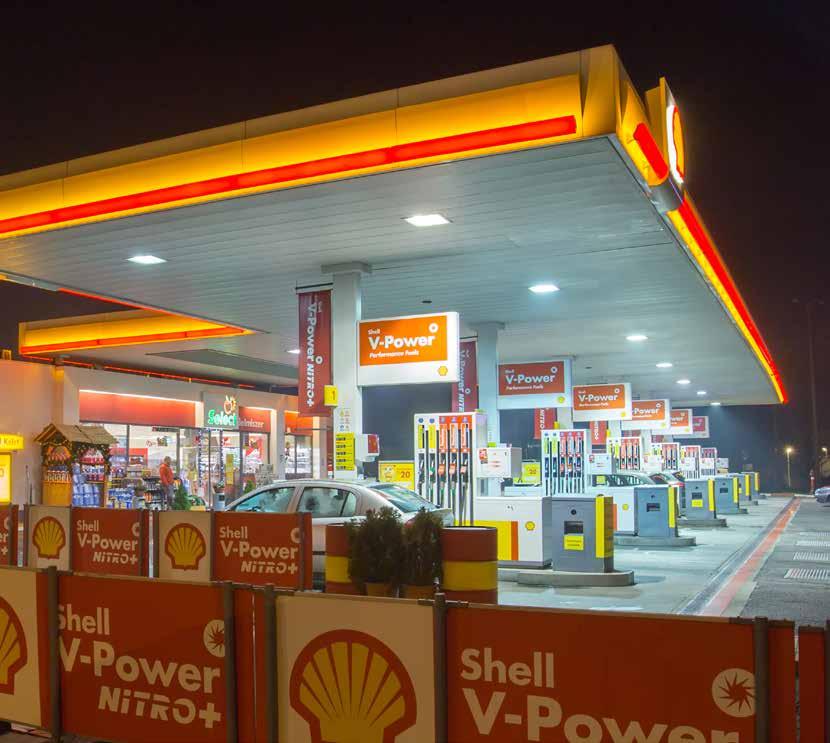

26 Álmennyezet világítás AMIx Termékinformáció Legújabb LED álmennyezeti lámpatestünk az AMIx rugalmas és gyors felszerelési megoldást nyújt benzinkutak, magas belmagasságú raktárak, fedett parkolók, ipari területek, illetve más területvilágítási alkalmazások számára. Ideális hagyományos, mint például gázkisüléses (HID) lámpák helyettesítésére, valamint új telepítésekhez is. Alkalmazási területek Fedett parkoló Benzinkút Ipari alkalmazás Csarnok Fényvető 50 Kültéri termékcsalád

27 52 Kültéri termékcsalád Driver Optika Elektromos adatok Részletek AMIx Elektronikus, dimmelhető driver 100W&150W 0-10V vagy DALI vezérléssel. Szerkezeti elemek és anyagok Lámpatest ház: alumíniumöntvény és metál alumínium lámpatest, rozsdamentes acél csavarok és rögzítők Felületi burkolat: poliészter porfestéssel bevonva Szín: RAL9003 Optikai burkolat: alacsony vastartalmú temperált üveg Minden a termékhez felhasznált anyag ROHS és WEEE kompatibilis. Jellemzők Elérhető fotometriai eloszlások: S25-szimmetrikus 25 S35- szimmetrikus 35 S55- szimmetrikus 55 A25- aszimmetrikus 25 A35- aszimmetrikus 35 A55- aszimmetrikus 55 Névleges színvisszaadási index >70 Névleges korrelált színhőmérséklet: 4000K, 5000K S/P arány : 3000K: 1.33, 4000K: 1.56 ULOR (Felső térbe jutó fényáramhányad): 0 Névleges kezdeti színkoordináta: CIE(x= 0.38, y= 0.38) 5SDCM CIE(x= 0.34, y= 0.35) 5SDCM Bemeneti feszültség és frekvencia: V, 50-60Hz IEC Érintésvédelmi osztály: Class I Túlfeszültség elleni védelem: 4kV, 2kA Névleges teljesítményfelvétel: 39W-164W Méretek (mm) Névleges fényáramtartomány: lm Névleges fényhasznosítás: Akár 134lm/W Névleges átlagos élettartam és kapcsolódó névleges LMtényező: L80B50: > hours Névleges hirtelen meghibásodási érték: 12.8 %* Fotometria kód: 740/559, 750/559 Fényáramtartási kód: 9 A fényforrás megadott jellemzőihez tartozó névleges környezeti hőmérséklet (tq): 25 C *Meghatározások és tűrési értékek az IEC szabványnak megfelelően ** A névleges hirtelen meghibásodási érték a konfiguráció típusától fűgg Üzembehelyezés és karbantartás Felszerelési opciók Beépítő keret (festett szerelődoboz), felületre szerelt, fényvető Tömeg: 9kg Ajánlott felszerelési magasság: 4-6 m Környezeti hőmérséklet: -40 C-50 C Tárolási hőmérséklet: 85 C-ig Kültéri termékcsalád Álmennyezet Aszimmetrikus 55

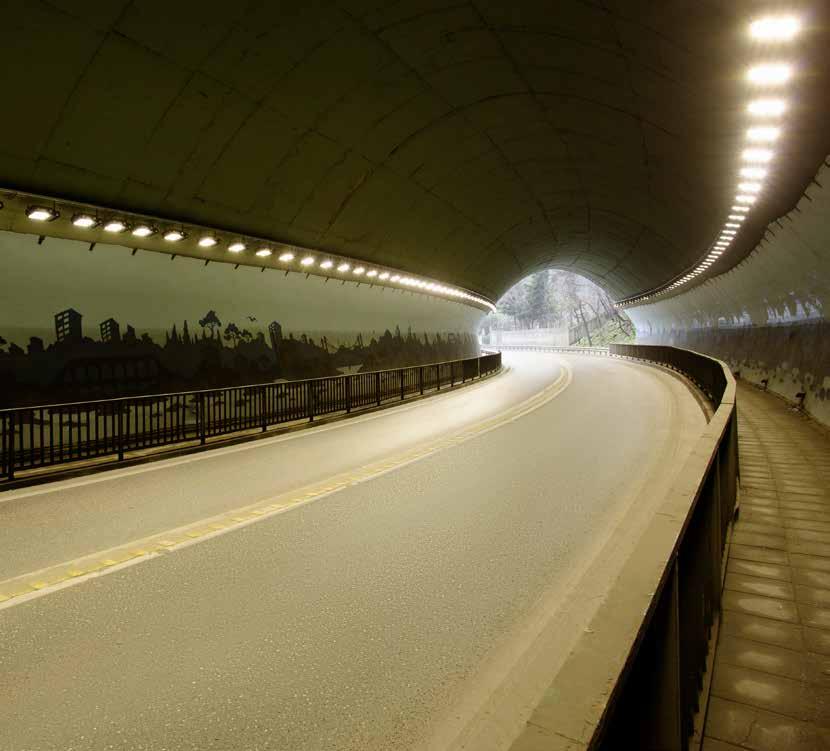

28 Alagútvilágítás

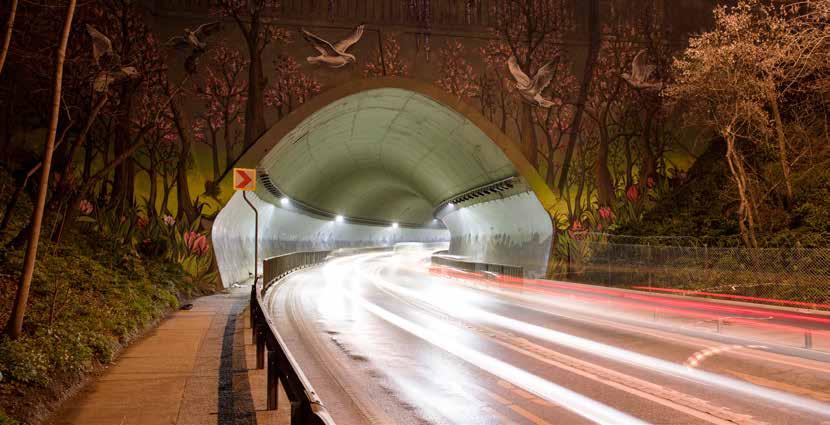

29 Alagútvilágítás TLBt & TMBt Termékinformáció A TLBt és a TMBt egyedileg alagútvilágításra tervezett lámpatestek és felhasználhatóak mind alacsony és magas sebességű alagutak, aluljárók és más alkalmazási területek megvilágítására. Az alagutak karbantartása problémát okozhat nem csak a működtetőknek, de azoknak is akik használják. Ezért a mérnökeink különös figyelmet szenteltek arra, hogy egy nagyon tartós, megbízható és hosszú élettartammal rendelkező terméket alkossanak. A terméket könnyen és gyorsan lehet üzembe helyezni és karbantartani, időt és pénzt spórolva. A biztonság szempontjából a világítás szerepe jelentős. Alagútvilágítási megoldásunk javíthat a járművezetők látásviszonyán jobb világítás minőséget nyújtva, így gyorsabban tudnak reagálni veszély esetén az alagutakban. 56 Kültéri termékcsalád Alkalmazási területek Ipari Fényvető Aluljárók

30 58 Kültéri termékcsalád Driver Optika Elektromos adatok Részletek TLBt & TMBt Elektronikus dimmelhető Dali driver Minimum dimmelés szint: 30% Szerkezeti elemek és anyagok Lámpatest ház: alumíniumöntvény Reflektor anyaga: alumínium bevonatú müanyag Optikai burkolat: temperált üveg Szín: RAL9005 Minden a termékhez felhasznált anyag WEEE és ROHS kompatibilis. Jellemzők Elérhető fotometriai eloszlások: Extra keskeny aszimmetrikus közepes (A) Keskeny aszimmetrikus közepes (B, AQ) Aszimmetrikus rövid (C) Aszimmetrikus előrevetítő nagyon rövid (D) Aszimmetrikus közepes (E) Extra keskeny szimmetrikus közepes (SA) Keskeny szimmetrikus közepes (SB) Szimmetrikus rövid (SC) Szimmetrikus előrevetítő nagyon rövid (SD) Szimmetrikus közepes (SE, Y) Névleges színvisszaadási index:>70 Névleges korrelált színhőmérséklet: 4000K S/P arány 4000K: 1.56 ULOR érték (Felső térbe jutó fényáramhányad): 0 Bemeneti feszültség és frekvencia: V, 50-60Hz IEC Érintésvédelmi osztály: Class I Túlfeszültség elleni védelem: 6kV/3kA Névleges teljesítményfelvétel: 32W-89W (TLBt) 130W-151W (TMBt) Méretek (mm) B1:248 B2: Névleges fényáramtartomány: lm (TLBt) Névleges fényáramtartomány: lm (TMBt) Névleges fényhasznosítás: Akár 120 lm/w Névleges átlagos élettartam és kapcsolódó névleges LM tényező: L80B50: > óra Névleges hirtelen meghibásodási érték: 3.12 %* Fényáramtartási kód: 9 A fényforrás megadott jellemzőihez tartozó névleges környezeti hőmérséklet (tq): 25 C *Meghatározások és tűrési értékek az IEC szabványnak Névleges kezdeti színkoordináta CIE(x= 0.38, y= 0.38) 5SDCM megfelelően ** A névleges hirtelen meghibásodási érték a konfiguráció típusától fűgg Üzembehelyezés és karbantartás Felszerelési opciók Kétféle tartó szerkezet áll rendelkezésre: rövid kar mennyezeti rögzítéshez és hosszú kar fali rögzítéshez. További rögzítési megoldás kérésre elérhető. Tömeg: 9kg Ajánlott felszerelési magasság: 4-8 m A LED modul és driver szerszámok nélkül cserélhetőek, könnyű és gyors karbantartási megoldást nyújtva Ajánlott világítás design karbantartási tényező: 0.8 Környezeti hőmérséklet: -40 C-50 C Tárolási hőmérséklet: 85 C-ig Szimmetrikus közepes Kültéri termékcsalád Alagút

31 60 Kültéri termékcsalád Alagútvilágítás A belső zóna Alagútvilágítás áttekintés Mit érdemes tudni az alagútvilágításról? A megfelelő alagútvilágítás felel az úthasználók jó látásviszonyáért. Ehhez olyan megvilágítási szint szükséges, ami megfelel a felhasználók szemének alkalmazkodási szintjének. Mivel az alkalmazkodási szint egyenletesen változik az alagúton való áthaladás alatt, ezért a világítás célját tekintve az alagút hosszantilag öt zónára osztható: megközelítési, adaptációs, átmeneti, belső és kilépési zónákra. A döntés, hogy az alagút vagy az aluljáró napközben is meg legyen világítva függ: az alagút hosszától a kijárat láthatóságától a természetes fény mennyiségétől az alagútban a forgalom sűrűségétől A belső zónában szükséges fényerőszint összefüggésben áll az alagút szerkezetével és méretével, a forgalom sebességével és a forgalom sűrűségével. A kilépési zóna A kilépési zónában a világításnak fel kell készítenie a járművezető szemét a külső körülményekre. Annak ellenére, hogy a vizuális alkalmazkodás azonnal megtörténik alacsony szintről magas szintre. Azonban vannak más okai is a magasabb fényerőszint elhelyezésének a kilépő zónában: L(környezet) L20=yL(égbolt)+pL(út)+εL(környezet) L(égbolt) L(út) 20º kúpszög (Lásd: CIE 88 szabvány) Az alagútvilágításnak ugyanazt a biztonságot és kényelmet kell biztosítania, mintha nyílt úton vezetnénk. Egyenletes átmenetnek kell lennie az alagút megközelítésétől az áthaladáson keresztül az alagút elhagyásáig ahhoz, hogy a járművezetők minden környezeti akadályt és más úthasználók viselkedését észrevegyék. A megközelítési zóna A megközelítési zóna nem része az alagútnak, de az útnak azon szakasza, ami rögtön az alagút bejárata előtt található. A járművezetők szemének alkalmazkodnia kell az alagút körülményeihez. Nagyon fontos, hogy a járművezetőknek minden akadályt vagy veszélyt látniuk kell már ebből a zónából is, hogy még időben tudjanak reagálni. Az adaptációs zóna Az alagút adaptációs zónájának első részében szükséges fényerőszint, aminek a hossza megegyezik a biztonságos megállás távolságával, arányosan kell csökkenti a szükséges fény és energia mennyiségét. Az adaptációs zóna második felében a fényerőszint gyorsan a kiindulási szint 40%-ára csökken. Az átmeneti zóna Az átmeneti zónában a fényerőszint fokozatosan csökken tovább. A csökkenés sebessége a szem alkalmazkodási sebességéhez köthető, de a csökkenés léptéke nem haladhatja meg a 3:1 arányt. mozgó járművek láthatóbbá tevése az alagutat elhagyó autó visszapillantó tükrében a járművezető felkészítése vész esetére, amikor elhagyja az alagutat. A vészvilágítás A vészvilágítás álltalában része a világítási rendszernek és garantálja a minimális fényt akkor is, amikor az energiaellátás megszakad. %L20 Biztonságos megállási távolság Ltrans = Lth (1.9 + t) -1.4 Megállási távolság (m) Ajánlott fénysűrűség arányszám az adaptációs/megközelítési zónában Szimmetrikus világítási redszer Lth/L20 Háttérfénysűrrűség Lth/ Ajánlott fénysűrűség a belső zónában (cd/m2) Megállási távolság (m) <100 jármű/óra Forgalom sűrűség 100<jármű/ óra<1000 >1000 jármű/óra Bejárat L20 Megközelítési zóna Lth Adaptációs zóna Ltr Átmeneti zóna Lint Belső zóna Lexit Kijárat Kilépési zóna Adaptációs zóna Átmeneti zóna Idő 60 Alagútvilágítás áttekintés

32 62 Kültéri termékcsalád Reflektív vs Refraktív Nagyszerű hasznosítási faktor Reflektív Refraktív Elsődleges célpont Elvesztett fény Minimális a LED fényforrások láthatósága, ezáltal nem kápráztatja a gépjármű vezetőt. Minden egyes LED látható, ezért a gépjármű vezető számára fokozott káprázást okoz. A fénytörő optikák közvetlen érzékelt káprázása nagyobb, mint a reflektív optikáké. Reflektív optika erősségei Használati hatékonyság Színeloszlás Tartósság Refraktív optika erősségei Termikus viselkedés Lámpatest mérete Egyforma Egységesség Karbantartás Gyártás GYÁRTÁS KARBANTARTÁS TARTÓSSÁG HASZNÁLATI HATÉKONYSÁG EGYSÉGESSÉG SZÍN- ELOSZLÁS LÁMPATEST MÉRETE Reflektív Refraktív TERMIKUS VISELKEDÉS 62 Nagyszerű hasznosítási faktor

33 Innovation is our heritage EST Kültéri megoldások termékkatalógus tungsram.com A Tungsram a folyamatos termékfejlesztés elkötelezett híve, ezért minden termékleírás, ami ebben a katalógusban található általános útmutatóként szolgálnak. Így ezek a leírások termékfejlesztés miatt időről időre előzetes bejelentés nélkül változhatnak. A kiadványban szereplő minden leírás a termékek általános adatait hivatottak képviselni és nem képezhetik részét egyetlen szerződésnek sem. Ezeknek az adatoknak a megállapítása ellenőrzött laboratóriumi körülmények között történt. Azonban a törvény függvényében a Tungsram nem ismer el semmilyen felelősséget az adatok megbízhatóságát illetően. Minden rajz csak útmutatóként értelmezhető, ha további technikai információra van szüksége, kérjük keresse fel a legközelebbi értékesítési irodánkat.
