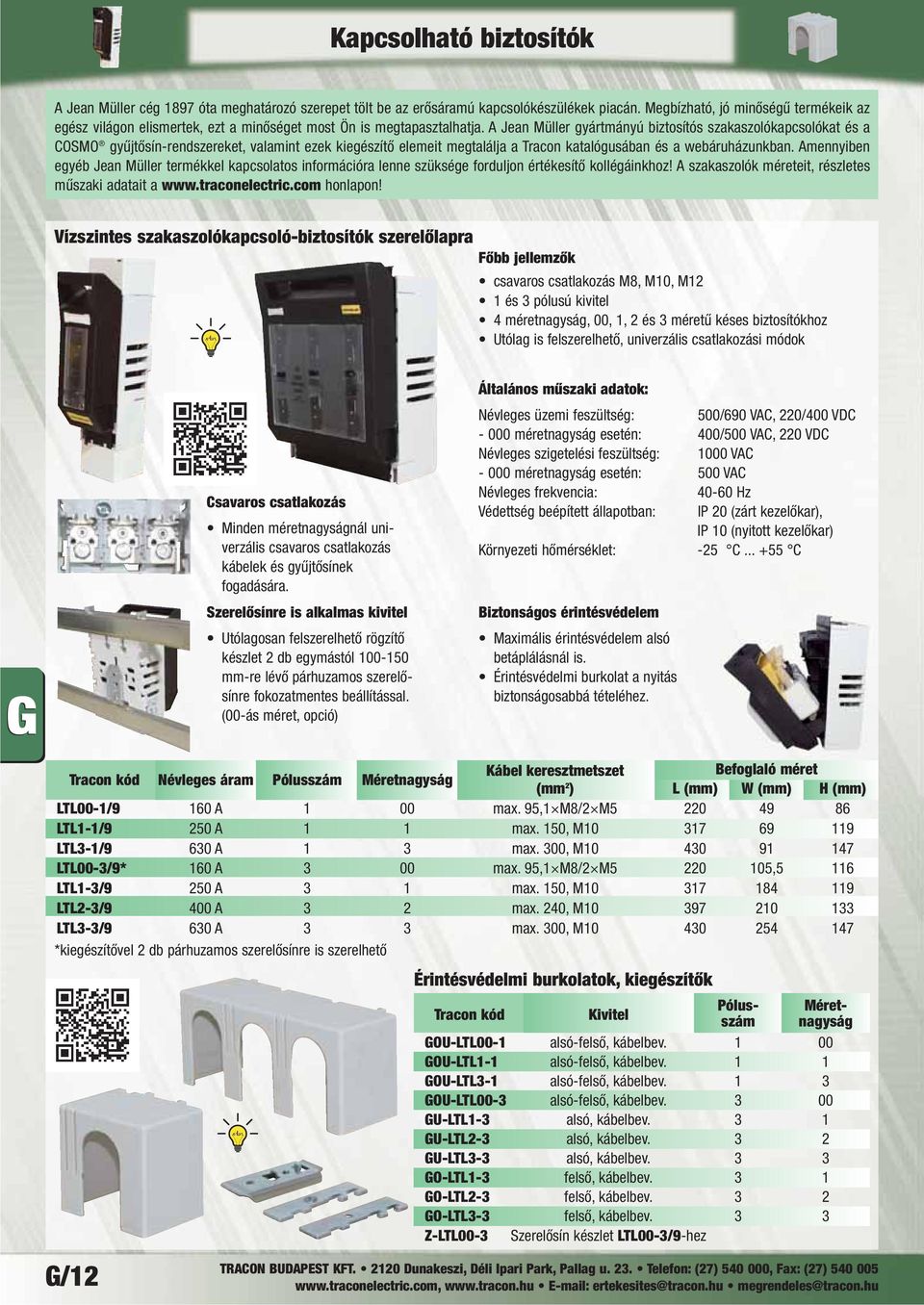

1 A Jean Müller cég 1897 óta meghatározó szerepet tölt be az erősáramú kapcsolókészülékek piacán. Megbízható, jó minőségű termékeik az egész világon elismertek, ezt a minőséget most Ön is megtapasztalhatja. A Jean Müller gyártmányú biztosítós szakaszolókapcsolókat és a COSMO gyűjtősín-rendszereket, valamint ezek kiegészítő elemeit megtalálja a Tracon katalógusában és a webáruházunkban. Amennyiben egyéb Jean Müller termékkel kapcsolatos információra lenne szüksége forduljon értékesítő kollégáinkhoz! A szakaszolók méreteit, részletes műszaki adatait a honlapon! Vízszintes szakaszolókapcsoló-biztosítók szerelőlapra csavaros csatlakozás M8, M10, M12 1 és 3 pólusú kivitel 4 méretnagyság, 00, 1, 2 és 3 méretű késes biztosítókhoz Utólag is felszerelhető, univerzális csatlakozási módok Csavaros csatlakozás Minden méretnagyságnál univerzális csavaros csatlakozás kábelek és gyűjtősínek fogadására. Szerelősínre is alkalmas kivitel Utólagosan felszerelhető rögzítő készlet 2 db egymástól mm-re lévő párhuzamos szerelősínre fokozatmentes beállítással. (00-ás méret, opció) Általános műszaki adatok: Névleges üzemi feszültség: 500/690 VAC, 220/400 VDC méretnagyság esetén: 400/500 VAC, 220 VDC Névleges szigetelési feszültség: 1000 VAC méretnagyság esetén: 500 VAC Névleges frekvencia: Hz Védettség beépített állapotban: IP 20 (zárt kezelőkar), IP 10 (nyitott kezelőkar) Környezeti hőmérséklet: -25 C C Biztonságos érintésvédelem Maximális érintésvédelem alsó betáplálásnál is. Érintésvédelmi burkolat a nyitás biztonságosabbá tételéhez. Névleges áram Pólusszám Méretnagyság Kábel keresztmetszet Befoglaló méret (mm 2 ) L (mm) W (mm) H (mm) LTL00-1/9 160 A 1 00 max. 95,1 M8/2 M LTL1-1/9 250 A 1 1 max. 150, M LTL3-1/9 630 A 1 3 max. 300, M LTL00-3/9* 160 A 3 00 max. 95,1 M8/2 M ,5 116 LTL1-3/9 250 A 3 1 max. 150, M LTL2-3/9 400 A 3 2 max. 240, M LTL3-3/9 630 A 3 3 max. 300, M *kiegészítővel 2 db párhuzamos szerelősínre is szerelhető G/12 Érintésvédelmi burkolatok, kiegészítők Méret- nagyság Kivitel Pólusszám GOU-LTL00-1 alsó-felső, kábelbev GOU-LTL1-1 alsó-felső, kábelbev. 1 1 GOU-LTL3-1 alsó-felső, kábelbev. 1 3 GOU-LTL00-3 alsó-felső, kábelbev GU-LTL1-3 alsó, kábelbev. 3 1 GU-LTL2-3 alsó, kábelbev. 3 2 GU-LTL3-3 alsó, kábelbev. 3 3 GO-LTL1-3 felső, kábelbev. 3 1 GO-LTL2-3 felső, kábelbev. 3 2 GO-LTL3-3 felső, kábelbev. 3 3 Z-LTL00-3 Szerelősín készlet LTL00-3/9-hez

2 Vízszintes szakaszolókapcsoló-biztosítók, gyűjtősínre (60 és 100 mm sínközéptávolság) szerelhető kivitel A már kiépített, 60 és 100 mm sínközéptávolságú, hárompólusú gyűjtősín-rendszerhez utólagosan is könnyedén felszerelhetők. A sínek mögött elhelyezett rögzítőlemek a készülék hátlapján található csatlakozási áramvezető felületet a gyűjtősínekhez szorítják, ezzel biztosítva az üzembiztos rögzítésen felül a szakaszoló betáplálását is. 3 pólusú, gyűjtősínes/kábelsarus kivitel 60 mm-es és 100 mm-es sínközéptávolság 5-10 mm-es sínvastagság 00C, 00, 1, 2 és 3 méretnagyságú késes biztosítókhoz Általános műszaki adatok: Lásd a G/12 oldalon! VONATKOZÓ SZABVÁNY MSZ EN MSZ EN Egy készülék 3-méretű sínrendszerhez A 00-ás méretnagyság alkalmazható 40, 50 és 60 mm-es sínközéptávolságú rendszerekhez is Gyors és üzembiztos sínre rögzítési technika Adapter nélküli szerelés Alacsony beépítési mélység Alacsony teljesítményveszteség a közvetlen sínre szerelés miatt 000-ás méretnagyság Helytakarékos 63 mm-es beépítési szélesség (a három pólus két síkban történő elhelyezése által) Egyszerű, csavar nélküli rögzítési mód Alkalmas 5 és 10 mm vastagságú sínekhez is Sínközép Névleges Pólus Méret Sín méret (mm) Kábel kereszt- Befoglaló méret (mm) távolság áram szám nagyság Szélesség vastagság metszet (mm 2 ) L W H LTL000-3/9/60/AU 60 mm 160 A * 1, LTL00-3/9/ mm 160 A * Max. 95, 1 M8/2 M ,5 101 LTL1-3/9/60/AU 60 mm 250 A Max. 150, M LTL2-3/9/60/AU 60 mm 400 A Max. 240, M LTL3-3/9/60/AU 60 mm 630 A Max. 300, M LTL1-3/9/60/AO 60 mm 250 A Max. 150, M LTL2-3/9/60/AO 60 mm 400 A Max. 240, M LTL3-3/9/60/AO 60 mm 630 A Max. 300, M LTL1-3/9/100/AU 100 mm 250 A Max. 150, M LTL2-3/9/100/AU 100 mm 400 A Max. 240, M LTL3-3/9/100/AU 100 mm 630 A Max. 300, M LTL1-3/9/100/AO 100 mm 250 A Max. 150, M LTL2-3/9/100/AO 100 mm 400 A Max. 240, M LTL3-3/9/100/AO 100 mm 630 A Max. 300, M Megjegyzés: AO felső kábelbevezetéssel; AU alsó kábelbevezetéssel * A sínközéptávolság függvénye! 40 mm: mm; 50 mm: mm; 60 mm: mm Érintésvédelmi burkolatok, kiegészítők Kivitel Pólusszám Méretnagyság GOU-LTL00-3 alsó-felső, kábelbev GU-LTL1-3 alsó kábelbev. 3 1 GU-LTL2-3 alsó kábelbev. 3 2 GU-LTL3-3 alsó kábelbev. 3 3 GO-LTL1-3 felső kábelbev. 3 1 GO-LTL2-3 felső kábelbev. 3 2 GO-LTL3-3 felső kábelbev. 3 3 GUV-LTL00-3/230 alsó, zárt kábelbev GUV-LTL1-3 alsó, zárt kábelbev. 3 1 GUV-LTL2-3 alsó, zárt kábelbev. 3 2 GOV-LTL00-3/230 felső, zárt kábelbev GOV-LTL1-3 felső, zárt kábelbev. 3 1 GOV-LTL2-3 felső, zárt kábelbev. 3 2 G/13

3 COSMO 60 mm-es gyűjtősínrendszer Komplett megoldás 60 mm sínközéptávolságú gyűjtősín-rendszer kiépítéséhez, a lenti elemek használatával. Széles körű felhasználás Rövid installációs idő Kevesebb huzalozás Könnyű szerelhetőség Egységesített méretek VONATKOZÓ SZABVÁNY MSZ EN MSZ EN Gyűjtősíntartók és burkolataik (60 mm sínközéptávolság) A síntartók két részből álló, szigetelőanyagból készített egységek, beépített távtartóval, 5 és 10 mm vastagságú, mm szélességű gyűjtősínek beépítéséhez. A burkolatok mindhárom fázist lefedik és minimális erővel a sínre pattinthatók. Egymást átfedve is mozgathatók, így könynyen változtatható szélességű burkolatot eredményez vágás nélkül. SST-60/1 SST-60/3 SST-60/4 A-SST-60/3 A-SST-60/4 SAD60/3 SAD60/4 Kivitel Gyűjtősíntartó, 1p Gyűjtősíntartó, 3p Gyűjtősíntartó, 4p Oldalsó burkolat 3 pólusú gyűjtősínhez Oldalsó burkolat 4 pólusú gyűjtősínhez Mellső burkolat 3 pólusú gyűjtősínhez Mellső burkolat 4 pólusú gyűjtősínhez Leágazó modulok (60 mm sínközéptávolság) Alkalmasak a gyűjtősínek betáplálására és a kábelek leágaztatására is. Az AM... modulok az érintésvédelmi burkolatot is tartalmazzák, kábelek gyűjtősínekről törénő leágaztatására használhatók. A PK... modulok burkolat nélküli kivitelek, amelyek szórítócsavarjai a leágazás gyűjtősínjét a fősínhez szorítják. Az adott fázisú leágazó sínnek a rendszer egyéb fázisú gyűjtősínjeitől való érintésvédelmi elválasztásáról pl. zsugorcsövek használatával külön gondoskodni kell. Kivitel, leágazás (szélesség x vastagság) AM-60/250/3 250A-ig, 1,5 mm 2-70 mm 2 AM-60/250/3/ A-ig, 16 mm mm 2, 5 mm vastag sínhez AM-60/250/3/ A-ig, 16 mm mm 2, 10 mm vastag sínhez AM-60/630/3 630A-ig, 70 mm mm 2, 5/10 mm vastag sínhez PK30/34X10 30 mm széles sínre, mm-es lemezsínhez PK40/34X10 40 mm széles sínre, mm-es lemezsínhez PK50/34X10 50 mm széles sínre, mm-es lemezsínhez PK50/54X10 50 mm széles sínre, mm-es lemezsínhez PK60/34X10 60 mm széles sínre, mm-es lemezsínhez PK60/54X10 60 mm széles sínre, mm-es lemezsínhez Leágazó kapcsok Segítségükkel - külön előkészítés nélkül - a kábelek vagy vezetékek közvetlenül a gyűjtősínre csatlakoztathatók. / Kivitel Vezeték 5 mm vastag sínhez 10 mm vastag sínhez keresztmetszet LAK5/1,5-16 LAK10/1,5-16 1,5-16 mm 2 LAK5/4-35 LAK10/ mm 2 LAK5/10-50 LAK10/ mm 2 LAK5/16-70 LAK10/ mm 2 LAK5/ LAK10/ mm 2 LAK5/ LAK10/ mm 2 G/14

4 Függőleges szakaszolókapcsoló biztosítók 185 mm sínközéptávolságú gyűjtősín-rendszerhez A készülékek hárompólusú, 185 mm sínközéptávolságú, kiépített gyűjtősínrendszerhez használhatók. A sínekben kialakított furatok és csavarok segítségével rögzíthetők a gyűjtősínekhez. A rögzítési pontok egyúttal a készülékek betáplálási pontjai is. Külön kivitel a 3 pólus egyszerre és külön-külön történő szakaszolására. A felső vagy alsó kábelcsatlakozást a készülék 180 fokos megfordításával lehet megválasztani. Feszültségmérés céljára kialakított kémlelőfuratok a kapcsolófedélben. VONATKOZÓ SZABVÁNY MSZ EN MSZ EN Rendelhető tartozékok: Adapterrel a 00-ás és as méretű készülékek egy síkba hozhatóak (opció, lásd a G/16 oldalon). A bekötésekhez különféle csatlakozókapcsokat alkalmazhatunk (opció, lásd a G/17 oldalon). A 185 mm-es sínközéptávolságot kialakító sínrögzítő- és burkoló elemek típusválasztékát lásd a G/16 oldalon! Általános műszaki adatok: Névleges üzemi feszültség: 500/690 VAC, Hz; 220/400 VDC Névleges szigetelési feszültség: 1000 VAC Környezeti hőmérséklet: -25 C C Védettség beépített állapotban: IP 20 (zárt kezelőkar), IP 10 (nyitott kezelőkar) Kapcsolókar Hosszú kapcsolókar a biztonságos és gyors kapcsoláshoz Bármelyik pólus lakatolható BE vagy KI állásban is (pólusonként szakaszolható kivitel esetében) Mérés és ellenőrzés Biztonságos feszültségmérés a vizsgálólfuratokon keresztül a biztosítóaljzat érintkezőjéről Szerelés Biztonságos szerelés feszültség alatt is a véletlen érintés ellen kialakított érintkező védőburkolatnak köszönhetően Felcserélhető rögzítőfülek a gyűjtősínre való rögzítéshez Pólusonként szakaszolható kivitel hátul nézet Névleges Méret- Kábel kereszt- Befoglaló méret (mm) Csatlakozóáram nagyság metszet (mm 2 ) L W H kapcsok Kivitel SL00-3X/185/F 160 A 00 pólusonkénti nyitás Max ,5 csavaros SL00-3X/185/KU A 00 pólusonkénti nyitás ,5 U-típus SL1-3X/3A 250 A 1 pólusonkénti nyitás csavaros SL1-3X/9/KM2G-F 250 A 1 pólusonkénti nyitás V-típus SL2-3X/3A 400 A 2 pólusonkénti nyitás csavaros SL2-3X/9/KM2G-F 400 A 2 pólusonkénti nyitás V-típus SL3-3X/3A 630 A 3 pólusonkénti nyitás csavaros SL3-3X/9/KM2G-F 630 A 3 pólusonkénti nyitás V-típus Egyszerre három pólusban szakaszolható kivitel Névleges Méret- Kábel kereszt- Befoglaló méret (mm) Csatlakozóáram nagyság metszet (mm 2 ) L W H kapcsok Kivitel SL00-3X3/185/F 160 A 00 egyszerre nyitás Max csavaros SL00-3X3/185/KU A 00 egyszerre nyitás U-típus SL1-3X3/3A 250 A 1 egyszerre nyitás csavaros SL1-3X3/9/KM2G-F 250 A 1 egyszerre nyitás V-típus SL2-3X3/3A 400 A 2 egyszerre nyitás csavaros SL2-3X3/9/KM2G-F 400 A 2 egyszerre nyitás V-típus SL3-3X3/3A 630 A 3 egyszerre nyitás csavaros SL3-3X3/9/KM2G-F 630 A 3 egyszerre nyitás V-típus G/15

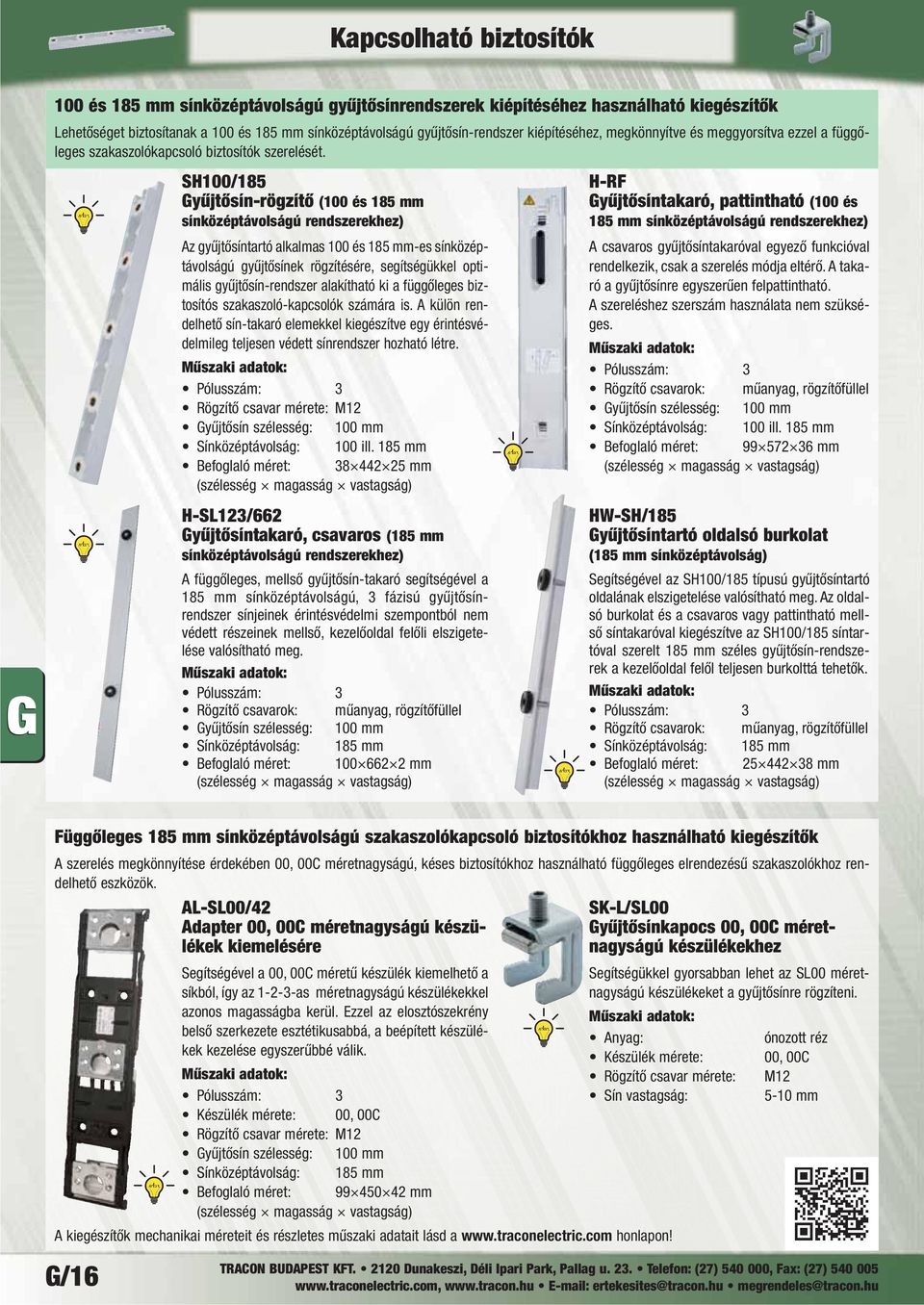

5 100 és 185 mm sínközéptávolságú gyűjtősínrendszerek kiépítéséhez használható kiegészítők Lehetőséget biztosítanak a 100 és 185 mm sínközéptávolságú gyűjtősín-rendszer kiépítéséhez, megkönnyítve és meggyorsítva ezzel a függőleges szakaszolókapcsoló biztosítók szerelését. SH100/185 Gyűjtősín-rögzítő (100 és 185 mm sínközéptávolságú rendszerekhez) Az gyűjtősíntartó alkalmas 100 és 185 mm-es sín közép - távolságú gyűjtősínek rögzítésére, segítségükkel optimális gyűjtősín-rendszer alakítható ki a függőleges biztosítós szakaszoló-kap csolók számára is. A külön rendelhető sín-takaró elemekkel kiegészítve egy érintésvédelmileg teljesen védett sínrendszer hozható létre. Rögzítő csavar mérete: M12 Sínközéptávolság: 100 ill. 185 mm Befoglaló méret: mm H-SL123/662 Gyűjtősíntakaró, csavaros (185 mm sínközéptávolságú rendszerekhez) A függőleges, mellső gyűjtősín-takaró segítségével a 185 mm sínközéptávolságú, 3 fázisú gyűjtő sín - rendszer sínjeinek érintésvédelmi szempontból nem védett részeinek mellső, kezelőoldal felőli elszi ge te - lése valósítható meg. Rögzítő csavarok: műanyag, rögzítőfüllel Sínközéptávolság: 185 mm Befoglaló méret: mm H-RF Gyűjtősíntakaró, pattintható (100 és 185 mm sínközéptávolságú rendszerekhez) A csavaros gyűjtősíntakaróval egyező funkcióval rendelkezik, csak a szerelés módja eltérő. A takaró a gyűjtősínre egyszerűen felpattintható. A szereléshez szerszám használata nem szükséges. Rögzítő csavarok: műanyag, rögzítőfüllel Sínközéptávolság: 100 ill. 185 mm Befoglaló méret: mm HW-SH/185 Gyűjtősíntartó oldalsó burkolat (185 mm sínközéptávolság) Segítségével az SH100/185 típusú gyűjtősíntartó oldalának elszigetelése valósítható meg. Az oldalsó burkolat és a csavaros vagy pattintható mellső síntakaróval kiegészítve az SH100/185 síntartóval szerelt 185 mm széles gyűjtősín-rendszerek a kezelőoldal felől teljesen burkolttá tehetők. Rögzítő csavarok: műanyag, rögzítőfüllel Sínközéptávolság: 185 mm Befoglaló méret: mm Függőleges 185 mm sínközéptávolságú szakaszolókapcsoló biztosítókhoz használható kiegészítők A szerelés megkönnyítése érdekében 00, 00C méretnagyságú, késes biztosítókhoz használható függőleges elrendezésű szakaszolókhoz rendelhető eszközök. A kiegészítők mechanikai méreteit és részletes műszaki adatait lásd a honlapon! G/16 AL-SL00/42 Adapter 00, 00C méretnagyságú készülékek kiemelésére Segítségével a 00, 00C méretű készülék kiemelhető a síkból, így az as méretnagyságú ké szü lé kek kel azonos magasságba kerül. Ezzel az elosztószekrény belső szerkezete esztétikusabbá, a beépített készülékek kezelése egyszerűbbé válik. Készülék mérete: 00, 00C Rögzítő csavar mérete: M12 Sínközéptávolság: 185 mm Befoglaló méret: mm SK-L/SL00 Gyűjtősínkapocs 00, 00C méretnagyságú készülékekhez Segítségükkel gyorsabban lehet az SL00 méretnagyságú készülékeket a gyűjtősínre rögzíteni. Anyag: ónozott réz Készülék mérete: 00, 00C Rögzítő csavar mérete: M12 Sín vastagság: 5-10 mm

6 A biztosítós szakaszolókapcsolókhoz opcionálisan választható csatlakozókapcsok A biztosítós szakaszolókapcsolók alaptípusai csavaros csatlakozókapcsokkal rendelkeznek. Amennyiben a szerelés során igény merül fel a csatlakozási mód megváltoztatására, akkor opcionálisan különféle csatlakozókapcsok rendelhetők. Rendelésnél ügyelni kell arra, hogy a kapcsok nem minden típushoz alkalmazhatók! Egyes típusok csak a vízszintes (V), más típusok csak a függőleges (F) kialakítású készülékekhez társíthatók, míg egyes kapcsok mindkét változathoz alkalmazhatók! Szorítócsatlakozó Rézkábelek összekötésénél, ill. szakaszolókapcsoló biztosítók előkészítés nélküli kábelcsatlakoztatásra használhatók. Anyag: acél, felületkezelve Vezeték, gyűjtősínméret Csavar Szakaszolókapcsoló biztosító (szélesség x vastagság) mérete Méretnagysága Kivitele S mm 2, 9x5 mm, Cu 2 M5 00 Vízszintes, Függőleges S mm 2, 18x10 mm, Cu 2 M6 1 Vízszintes S mm 2, 19x10 mm, Cu 2 M8 2 Vízszintes S3, 21x15 mm, Cu 2 M8 3 Vízszintes Prizma-kapocs Szakaszolókapcsoló biztosítókhoz, egy ill. két réz- vagy alumínium kábel előkészítés nélküli csatlakoztatására használhatók. Anyag: ötvözet Kivitel, kábel Csavar Szakaszolókapcsoló biztosító keresztmetszet mérete Méretnagysága Kivitele P mm 2 Cu/Al 2 M5 00 Vízszintes, Függőleges P mm 2 Cu/Al 2 M5 00 Vízszintes P mm 2 Cu/Al 2 M6 1 Vízszintes P mm 2 Cu/Al 2 M8 2 Vízszintes P mm 2 Cu/Al 2 M8 3 Vízszintes P mm 2 Cu/Al 2 M6 1 Vízszintes P mm 2 Cu/Al 2 M8 2 Vízszintes P mm 2 Cu/Al 2 M8 3 Vízszintes V-szorítókapocs Szakaszolókapcsoló biztosítók előkészítés nélküli kábelcsatlakoztatására használhatók, réz- és alumínium kábelekhez. Anyag: acél, felületkezelve Kábel keresztmetszet, kivitel Szakaszolókapcsoló biztosító (sín szélesség) méretnagysága, kivitele KM2G-F 240 mm 2 Cu/Al 2, Vízszintes KM2G 300 mm 2 Cu/Al 2, Vízszintes KM2G-F/A mm 2 Cu/Al, sínre (30-40 mm) hajlított 2, Vízszintes KM2G/A mm 2 Cu/Al, sínre (30-40 mm) hajlított 2, Vízszintes U-szorítókapocs Szakaszolókapcsoló biztosítók előkészítés nélküli kábelcsatlakoztatására használhatók, réz- és alumínium kábelekhez. Anyag: acél, felületkezelve Kábel keresztmetszet Szakaszolókapcsoló biztosító méretnagysága, kivitele KU00/1/2X/A30-40* 2 95 mm 2 Cu/Al 00, Vízszintes KU00/1 95 mm 2 Cu/Al 00, Vízszintes KU00/2 2 95/50 mm 2 Cu/Al 00, Vízszintes * Csatlakozófüllel ellátott kivitel, sínre szerelhető Minden Jean Müller szakaszolókapcsoló speciálisan kialakított késérintkezővel van ellátva a villamosenergia-rendszer megbízható, üzembiztos működése érdekében. Az érintkező kialakítása az optimális ívterelés segítségével megrövidíti a villamos ívelés időtartamát, és ezzel csökkenti az érintkező felület erodálódását. Az érintkező közepének egyenes felülete a megfelelő érintkező felületet biztosítja a teljesítmény-veszteség alacsonyan tartása érdekében. Az érintkező aljának kialakítása pedig a rövidzárás alatt történő kapcsolás során fellépő érintkező behegedés ellen védi a készüléket, így a szakaszolókapcsoló névleges zárlati megszakító-képessége akár 110 ka is lehet! G/17
