1 MINIPOL TÍPUSÚ MÛANYAG ELOSZTÓSZEKRÉNYEK

2 FELERÕSÍTÉS MINIPOL TERMÉKEK FELÉPÍTÉSE - mûanyag rögzítõfül / 4db-os szet/ POF - mûanyag rögzítõbetét /4 db-os szet/ TF-MIP FP - rögzítés hevederrel oszlopon KÖNNYÛ SZERELÉS Az ajtók belsõ oldalán lévõ függõ- leges rácshálózat megkönnyíti a vezérlõ kézimûködtetõ készülékek felszerelését. SPECIALIZÁLÁS A szekrények egyedi igények szerint elõzetesen megmunkálhatók. Lehetséges a szürkétõl eltérõ színek alkalmazása is, a színezõ anyag préselés elõtt kerül a szekrények anyagába. ZÁRÓLAPOK (U) ÖSSZEKÖTÕK (UM) ÖSSZEÉPÍTÉSSEL KOMBINÁLHATÓ A szekrények vízszintes és függõleges összeépítésével további kombinációk alkakíthatók ki. KÖNNYÛ RÖGZÍTÉS Gyors rögzítést tesznek lehetõvé a hátfalon kiépített szemek. MODULÁRIS SZERELÕBETÉT ÉS BELSÕ AJTÓ (CH) A szerelõbetét és a belsõajtó -nyitott ajtó esetén is - IP 20 védettséget biztosít. BELSÕ AJTÓ (PI) A belsõ ajtóra mûködtetõ és jelzõkészülékek szerelhetõk. Zárási lehetõség biztosított. ZÁRSZERKEZET VARIÁCIÓK A zárak, lakatok variációi a felhasználók igényei szerint alakíthatók ki. VÉDÕÉL ALUL ÉS FELÜL Növeli a szekrény szilárdságát, biztosítja a pontos falba illesztést, megakadályozza a vízbehatolást.

3 MINIPOL A TÍPUSJELEK ÉRTELMEZÉSE MIP = MINIPOL termékcsalád MIP-MS M= S= /PT Magassági méret (300, 400, 500, 600, 800) /3=300, 4=400 mm stb./ Szélességi méret (250, 300, 400, 500, 600) /25=250, 3=300 mm stb./ Mélységi méret nincs jelölve 300 mm magasságnál: 140 mm mélység 400 és 500 mm magasságnál: 200 mm mélység 600 mm magasságnál : 230 mm mélység 800 mm magasságnál: 300 mm mélység Átlátszó ajtó Példa: MIP-43/PT = 400 mm magas, 300 mm széles, 200 mm mély szekrény, átlátszó ajtóval Tömör ajtó / PT jelölés nélkül/ /3P 3 pontos rögzítésû zárszerkezet kéttollú DIN 3,0 mm elforgó zárbetéttel, kétszárnyú forgatókarral / EKDB 3 pontos rögzítésû rudazott zárszerkezet, kéttollú DIN 3,0 elforgó zárbetéttel, süllyesztett (kiemelhetõ) lengõkarral Zárszerkezet nincs jelölve, kétszárnyú forgatókar egyszerû zárnyelvvel Tömör ajtó Átlátszó ajtó /CH /PT 43/PT 44/PT 54/PT 64/PT 65/PT 86/PT Szerelõbetét modulméretû készülékek számára ALAPTÍPUSOK MIP- 43/3P 44/3P 54/3P 64/3P 65/3P 86/3P 43/PT/3P 44/PT/3P 54/PT/3P 64/PT/3P 65/PT/3P 86/PT/3P 43/EKDB 44/EKDB 54/EKDB 64/EKDB 65/EKDB 86/EKDB 43/PT/EKDB 44/PT/EKDB 54/PT/EKDB 64/PT/EKDB 65/PT/EKDB 86/PT/EKDB A falon történõ rögzítéshez szükséges felerõsítõ tartozékokkal. GANZ Kapcsoló- és Készülékgyártó Kft. 1

4 MINIPOL SZEKRÉNYEK MÉRETEI [mm] A B C D E F G MIP MIP MIP MIP MIP MIP MIP ÁTLÁTSZÓ AJTÓK [mm] A B E F MIP MIP MIP MIP MIP MIP MIP ÖSSZEKÖTÕ DARABOK Függõleges összekötõk UM-420V mm széles szekrényekhez UM-430V mm széles szekrényekhez UM-440V mm és nagyobb szélességû szekrényekhez Vízszintes összekötõk UM-430H mm magas szekrényekhez UM-440H mm és nagyobb magasságú szekrényekhez ZÁRÓLAPOK U mm-es nyíláshoz U mm-es nyíláshoz U és 500 mm-es nyíláshoz 2 GANZ Kapcsoló- és Készülékgyártó Kft.

5 SZEKRÉNYEK ÖSSZEÉPÍTÉSI, KOMBINÁCIÓS LEHETÕSÉGEI MINIPOL Vízszintes összekötõdarabok UM-430H (2 db) UM-440H (2 db) UM-440H (2 db) UM-440H (2 db) UM-440H (2 db) UM-420V UM-430V UM-440V UM-440V UM-440V Függõleges összekötõdarabok BELSÕ AJTÓK MÉRETEI [mm] Típusjel: PI A B MIP MIP MIP MIP MIP MIP GANZ Kapcsoló- és Készülékgyártó Kft. 3

6 4 GANZ Kapcsoló- és Készülékgyártó Kft. MINIPOL SZERELÕLAPOK PBP PBM PBM-/B Fém felületkezeléssel típusjel: PBM- / B (szekrényméret típusjele) -vastagság: 2 mm PBR Poliészter típusjel: PBP- (szekrényméret típusjele) - vastagság: 4 mm Fém festve típusjel: PBM- (szekrényméret típusjele) - vastagság: 2 mm - szín: RAL 2000 Perforált fém típusjel: PBR- (szekrényméret típusjele) (TELEQUICK) -vastagság: 2 mm Felerõsítõ fülek (klipek) PBR-hez Típusjelek: Clip M4, Clip M5, Clip M6. MÉRETEK [mm] A B C D PBP/325 ( MIP-325-höz) PBP/43 ( MIP-43-hoz) PBP/44 ( MIP-44-hez) PBP/54 ( MIP-54-hez) PBP/64 ( MIP-64-hez) PBP/65 ( MIP-65-höz) PBP/86 ( MIP-86-hoz) Mélységbeállító szet szerelõlapokhoz (4 db-os) Beépülés: MIP-325 MIP-43 MIP-44 MIP-54 MIP-64 MIP-65 MIP-86 Szet típusjele: - PDP-200 PDP-200 PDP-200 PDP-230 PDP-230 PDP-300 Csuklópántos mélységbeállító szettel szerelt szerelõlapok Beépülés: MIP-325 MIP-43 MIP-4 MIP-54 MIP-64 MIP-65 MIP-86 Szet típusjele: - PGD-43 PGD-44 PGD-54 PGD-64 PGD-65 PGD-86

7 MINIPOL CH TÍPUSÚ MODULÁRIS SZERELÕBETÉT KAPCSOLÓKÉSZÜLÉKEKHEZ Tulajdonságai: - a teljes összeállítás és vezetékezés a szekrényen kívül végezhetõ; - az installáció a szekrényen belül foglal helyet; - a szerelõ sínek 7 különbözõ mélységben szerelhetõk fel; - a süllyesztett szerelõlapok módot adnak nem moduláris készülékek alkalmazására. A SZERELÕBETÉT A KÖVETKEZÕ KOMPONENSEKBÕL ÁLL: - oldalkeret (1) - szerelõsín moduláris kapcsoló- és mûködtetõ készülékeknek (2) - szerelõsín és/vagy szerelõlap tartószerelvény (3) - szerelvény a szerelõbetét beépítéséhez (4) - homloklap /takarólap/ esztétikus megjelenéshez (5) /típusjel: CC/ - szerelõlap (6) /típusjel: PB/ Példa: CH 69/3 : modulok száma 3x23, 3 sorban, soronként 23 modul GANZ Kapcsoló- és Készülékgyártó Kft. 5

8 MINIPOL A homloklapok nyitott szekrényajtó esetén is IP 2x védelmet nyújtanak. A szerelõbetétek és a homloklapok megfelelõ védelmet nyújtanak beépített készülékek számára. A különféle elrendezések és a szükséges nyílások a kábelek és a készülékek helyszükségletének megfelelõen alakíthatók ki. HOMLOKLAPOK KIALAKÍTÁSAI KÜLÖNBÖZÕ ELRENDEZÉSEK SZERINT SZERELÕBETÉTEK BEÉPÜLÉSE AZ EGYES MIP TÍPUSOKBA MIP TÍPUSOK SZERELÕBETÉTTEL Beépülés: MIP-43 MIP-44 MIP-54 MIP-64 MIP-65 MIP-86 /CH24/2 /CH36/2 /CH54/3 /CH54/3 /CH69/3 /CH116/4 Szerelõbetét: CH24 CH36 CH54 CH54 CH69 CH116 Modulok száma: Sorok száma: 2x12 2x18 3x18 3x18 3x23 4x29 HOMLOKLAPOK ÉS SZERELÕLAPOK BEÉPÜLÉSE SZERELÕBETÉTEKBE H O M L O K L A P O K S Z E R E L Õ L A P O K 300 mm 400 mm 500 mm 600 mm széles szekrényekhez 202 mm CC-400/ CC-400/ CC-400/ CC-500/ CC-600/ magasságra mm CC-300/ CC-400/ CC-400/ CC-400/ CC-600/ magasságra mm CC-400/ CC-400/ CC-400/ CC-500/ CC-600/ magasságra mm PB-400/ PB-400/ PB-400/ PB-500/ PB-600/ magasságra mm PB-300/ PB-400/ PB-400/ PB-400/ PB-600/ magasságra mm PB-400/ PB-400/ PB-400/ PB-500/ PB-600/ magasságra GANZ Kapcsoló- és Készülékgyártó Kft.

9 MINIPOL EGYÉB TARTOZÉKOK ZÁRSZERKEZETEK 1 PDB - kéttollú DIN 3,0 mm zárbetét EKD - kettõs kézifogantyú 2 LLT - háromszög kézikulcs PTT - 11 mm-es háromszögfejû zár 3 PCM - kettõs kézifogantyú kulcsos zárral PCM/3P - kettõs kézifogantyú kulcsos zárral, 3 pontos zárszerkezettel 4 EC -rozsdamentes acél lakatvédelem PDB és PTT zárakhoz 5 PCC - rozsdamentes acél lakatvédelem zárakhoz 6 EKDB - süllyesztett lengõkaros zárszerkezet különféle zárakhoz CPI-DE - kézi elforgó zár belsõ ajtókhoz CPL-LL - kulcsos zár belsõ ajtókhoz DP - kondenzvíz kieresztõ DVG - ventillációs készülék GANZ Kapcsoló- és Készülékgyártó Kft. 7

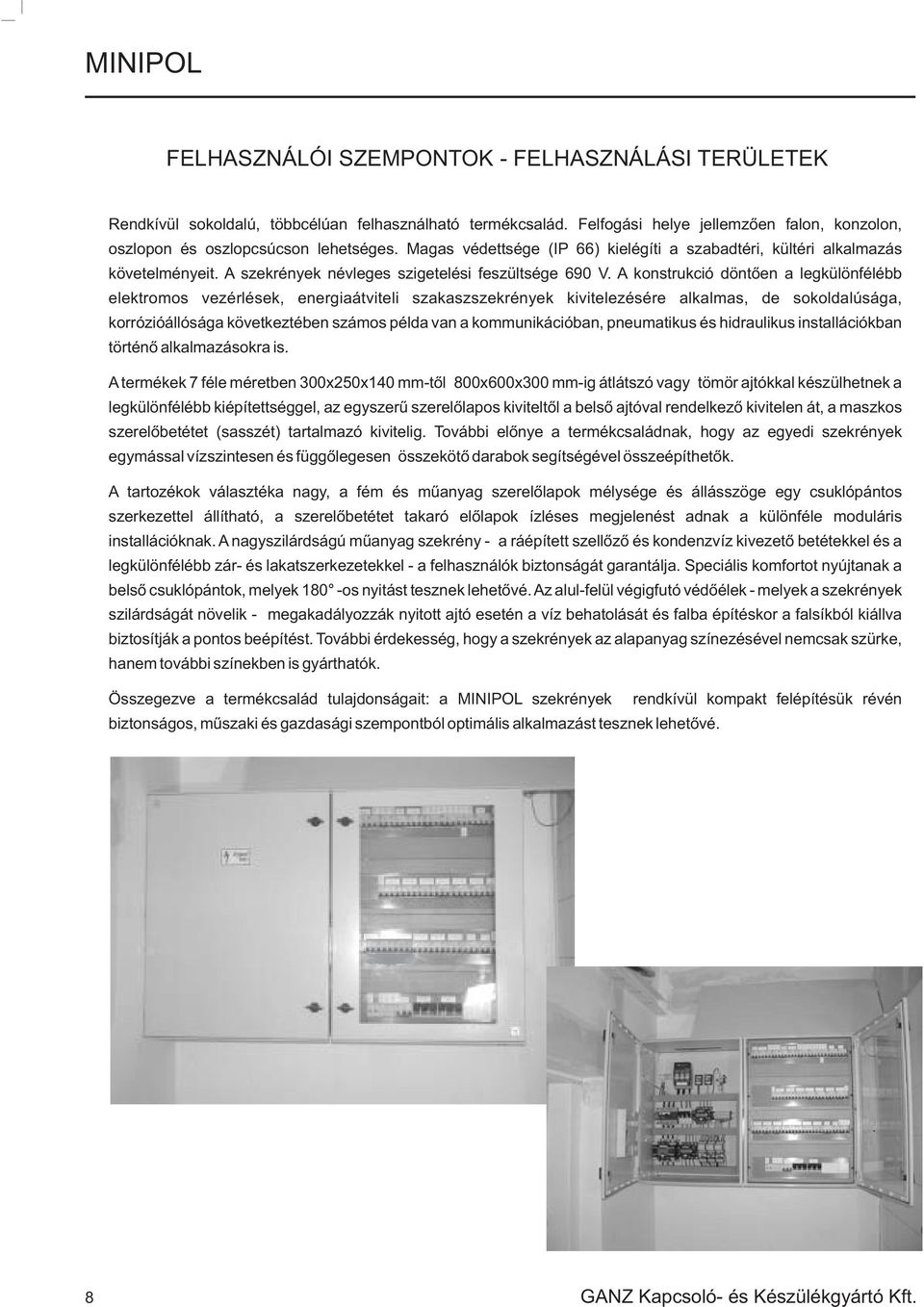

10 8 GANZ Kapcsoló- és Készülékgyártó Kft. MINIPOL FELHASZNÁLÓI SZEMPONTOK - FELHASZNÁLÁSI TERÜLETEK Rendkívül sokoldalú, többcélúan felhasználható termékcsalád. Felfogási helye jellemzõen falon, konzolon, oszlopon és oszlopcsúcson lehetséges. Magas védettsége (IP 66) kielégíti a szabadtéri, kültéri alkalmazás követelményeit. A szekrények névleges szigetelési feszültsége 690 V. A konstrukció döntõen a legkülönfélébb elektromos vezérlések, energiaátviteli szakaszszekrények kivitelezésére alkalmas, de sokoldalúsága, korrózióállósága következtében számos példa van a kommunikációban, pneumatikus és hidraulikus installációkban történõ alkalmazásokra is. A termékek 7 féle méretben 300x250x140 mm-tõl 800x600x300 mm-ig átlátszó vagy tömör ajtókkal készülhetnek a legkülönfélébb kiépítettséggel, az egyszerû szerelõlapos kiviteltõl a belsõ ajtóval rendelkezõ kivitelen át, a maszkos szerelõbetétet (sasszét) tartalmazó kivitelig. További elõnye a termékcsaládnak, hogy az egyedi szekrények egymással vízszintesen és függõlegesen összekötõ darabok segítségével összeépíthetõk. A tartozékok választéka nagy, a fém és mûanyag szerelõlapok mélysége és állásszöge egy csuklópántos szerkezettel állítható, a szerelõbetétet takaró elõlapok ízléses megjelenést adnak a különféle moduláris installációknak. A nagyszilárdságú mûanyag szekrény - a ráépített szellõzõ és kondenzvíz kivezetõ betétekkel és a legkülönfélébb zár- és lakatszerkezetekkel - a felhasználók biztonságát garantálja. Speciális komfortot nyújtanak a belsõ csuklópántok, melyek 180 -os nyitást tesznek lehetõvé. Az alul-felül végigfutó védõélek - melyek a szekrények szilárdságát növelik - megakadályozzák nyitott ajtó esetén a víz behatolását és falba építéskor a falsíkból kiállva biztosítják a pontos beépítést. További érdekesség, hogy a szekrények az alapanyag színezésével nemcsak szürke, hanem további színekben is gyárthatók. Összegezve a termékcsalád tulajdonságait: a MINIPOL szekrények rendkívül kompakt felépítésük révén biztonságos, mûszaki és gazdasági szempontból optimális alkalmazást tesznek lehetõvé.

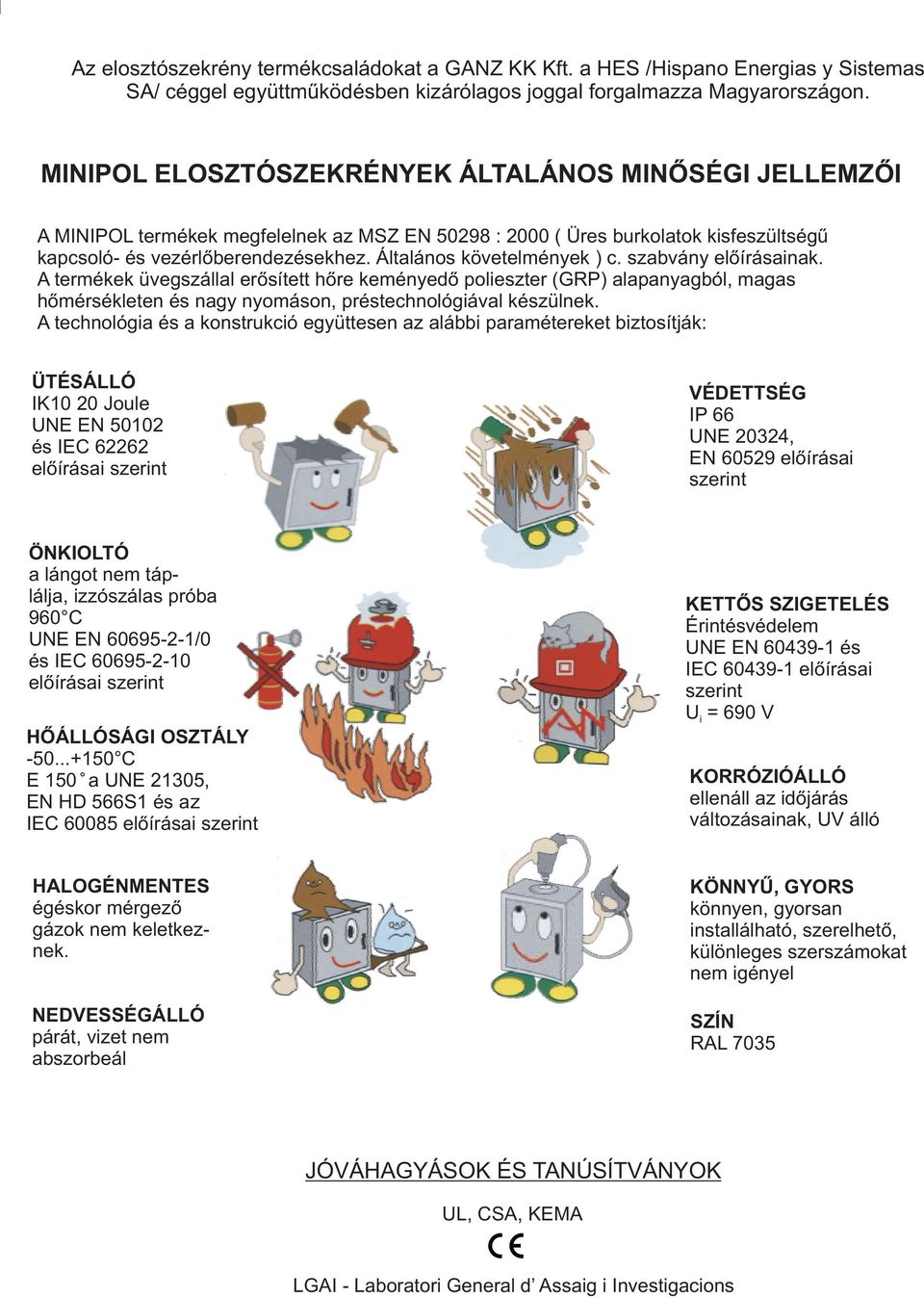

11 Az elosztószekrény termékcsaládokat a GANZ KK Kft. a HES /Hispano Energias y Sistemas SA/ céggel együttmûködésben kizárólagos joggal forgalmazza Magyarországon. MINIPOL ELOSZTÓSZEKRÉNYEK ÁLTALÁNOS MINÕSÉGI JELLEMZÕI A MINIPOL termékek megfelelnek az MSZ EN : 2000 ( Üres burkolatok kisfeszültségû kapcsoló- és vezérlõberendezésekhez. Általános követelmények ) c. szabvány elõírásainak. A termékek üvegszállal erõsített hõre keményedõ polieszter (GRP) alapanyagból, magas hõmérsékleten és nagy nyomáson, préstechnológiával készülnek. A technológia és a konstrukció együttesen az alábbi paramétereket biztosítják: ÜTÉSÁLLÓ IK10 20 Joule UNE EN és IEC elõírásai szerint VÉDETTSÉG IP 66 UNE 20324, EN elõírásai szerint ÖNKIOLTÓ a lángot nem táplálja, izzószálas próba 960 C UNE EN /0 és IEC elõírásai szerint HÕÁLLÓSÁGI OSZTÁLY C E 150 a UNE 21305, EN HD 566S1 és az IEC elõírásai szerint KETTÕS SZIGETELÉS Érintésvédelem UNE EN és IEC elõírásai szerint U = 690 V i KORRÓZIÓÁLLÓ ellenáll az idõjárás változásainak, UV álló HALOGÉNMENTES égéskor mérgezõ gázok nem keletkeznek. NEDVESSÉGÁLLÓ párát, vizet nem abszorbeál KÖNNYÛ, GYORS könnyen, gyorsan installálható, szerelhetõ, különleges szerszámokat nem igényel SZÍN RAL 7035 JÓVÁHAGYÁSOK ÉS TANÚSÍTVÁNYOK UL, CSA, KEMA LGAI - Laboratori General d Assaig i Investigacions
