2 UTP kábel szerelés UTP (Unshielded Twisted Pair): Árnyékolatlan csavart érpár Külső zavarok ellen védtelen adatátviteli közeg. Leggyakrabban alkalmazott kábeltípus az ethernet hálózatokon. Az UTP kábel számos hálózatokban használt, 4 érpárból álló réz alapú átviteli közeg. Az UTP kábeleknek mind a 8 rézvezetéke szigetelőanyaggal van körbevéve. Emellett a vezetékek párosával össze vannak sodorva, így csökkentve az elektromágneses és rádiófrekvenciás interferencia jeltorzító hatását. Az árnyékolatlan érpárok közötti áthallást úgy csökkentik, hogy az egyes párokat eltérő mértékben sodorják. Maximális átviteli távolsága 100m. Viszonylagos olcsósága, könnyű telepíthetősége tette rendkívül népszerűvé az évek során. Előnyeként szolgál kis átmérője, mely által kevesebb helyet foglal a kábelcsatornákban. Hátrányaként említhető külső interferencia-források elleni viszonylagos védtelensége, valamint kis átviteli távolsága. A kábel végein 8P8C (RJ45) csatlakozók találhatók, amellyel a hálózati interfészekhez csatlakozik. 2

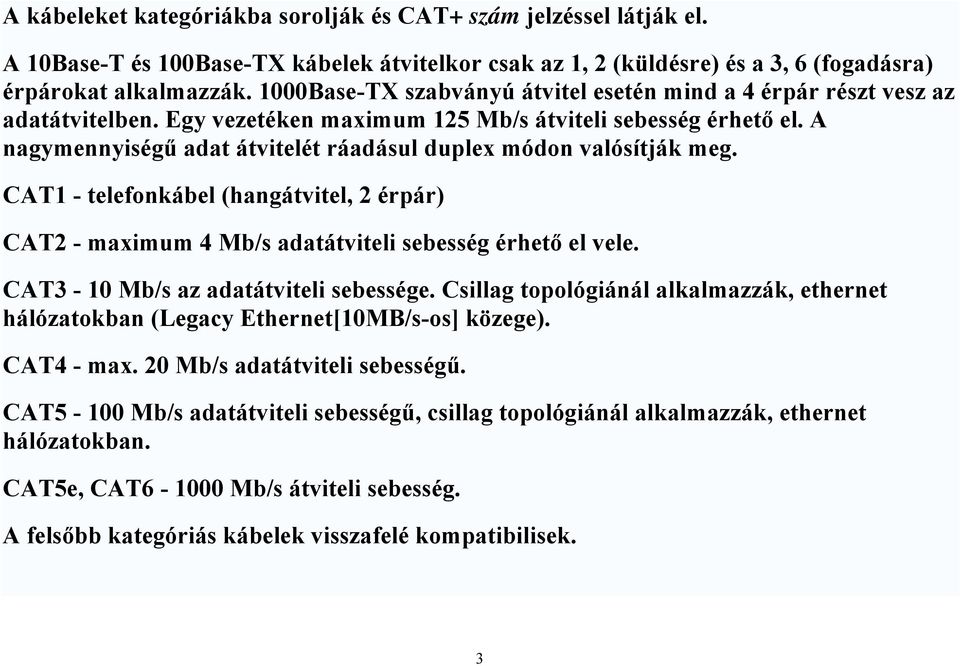

3 A kábeleket kategóriákba sorolják és CAT+ szám jelzéssel látják el. A 10Base-T és 100Base-TX kábelek átvitelkor csak az 1, 2 (küldésre) és a 3, 6 (fogadásra) érpárokat alkalmazzák. 1000Base-TX szabványú átvitel esetén mind a 4 érpár részt vesz az adatátvitelben. Egy vezetéken maximum 125 Mb/s átviteli sebesség érhető el. A nagymennyiségű adat átvitelét ráadásul duplex módon valósítják meg. CAT1 - telefonkábel (hangátvitel, 2 érpár) CAT2 - maximum 4 Mb/s adatátviteli sebesség érhető el vele. CAT3-10 Mb/s az adatátviteli sebessége. Csillag topológiánál alkalmazzák, ethernet hálózatokban (Legacy Ethernet[10MB/s-os] közege). CAT4 - max. 20 Mb/s adatátviteli sebességű. CAT5-100 Mb/s adatátviteli sebességű, csillag topológiánál alkalmazzák, ethernet hálózatokban. CAT5e, CAT Mb/s átviteli sebesség. A felsőbb kategóriás kábelek visszafelé kompatibilisek. 3

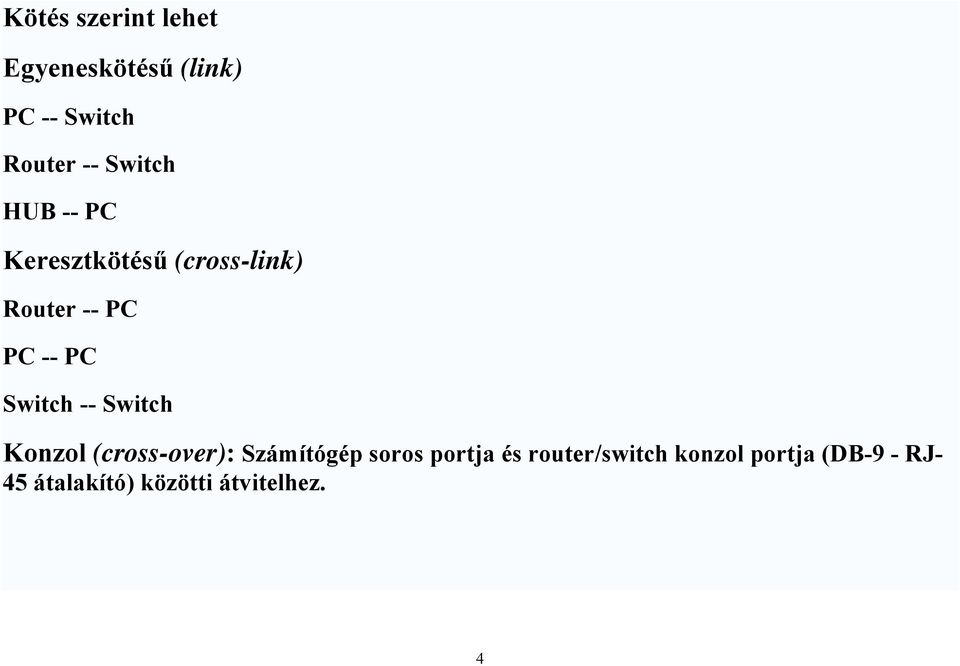

4 Kötés szerint lehet Egyeneskötésű (link) PC -- Switch Router -- Switch HUB -- PC Keresztkötésű (cross-link) Router -- PC PC -- PC Switch -- Switch Konzol (cross-over): Számítógép soros portja és router/switch konzol portja (DB-9 - RJ- 45 átalakító) közötti átvitelhez. 4

5 SwA A Kereszt kábel Trunk 802.1q Fa0/1 Fa0/1 Egyenes kábel B SwB 0/1 Kereszt kábel 0/1 S1 S2 0/5 0/5 SwA SwB Egyenes kábel P1 Konzol kábel R1 R2 E1 E2 P2 A B Egyenes kábel, kereszt kábel és konzolkábel a hálózatban 5

6 Beszerelés szerint 1. Lengő (Patch) kábel: A lengőkábel vékony sodrott réz vezetőkből áll, az ehhez készült RJ45 típusú csatlakozóban tűk vannak, amelyek a csatlakozó szerelésekor benyomódnak a sodrott rézvezetőkbe. 2. Fali kábel: A fali kábel tömör réz erekből áll, az ehhez készült RJ45 típusú csatlakozóban belül apró kések vannak, amelyek a csatlakozó szerelésekor (ún:krimpelésnél) belemaródnak a tömör réz erekbe. A színek bekötési sorrendje a TIA/EIA-568B szabvány szerint értendő. A csatlakozót lefelé álló pöcökkel a kábel felől nézve balról van az 1-es láb. 6

7 Egyeneskötésű-kábel szerelése Az 1. lábra az 1. szín. 8. lábra a 8. szín a kábel mindkét csatlakozójában 1. Narancs-fehér 2. Narancs 3. Zöld-fehér 4. Kék 5. Kék-fehér 6. Zöld 7. Barna-fehér 8. Barna

8 Keresztkötésű-kábel szerelése: 1.Csatlakozó 2.Csatlakozó

9 Keresztkötésű-kábel színkiosztása 1. Csatlakozó 2. Csatlakozó 9

10 Konzol-kábel szerelése:

11 Egyenes és keresztkötésű kábel bekötése 11

12 Csatlakozószerelés eszközei kábel csupaszoló (vagy csípőfogó) csípőfogó rj45 krimpelő 2 db rj45 dugó lengő (patch) kábel (Cat5e, vagy Cat5+) kábel teszter (opcionális) törésgátló (opcionális) 12

13 A kábelvégeken bontsuk ki 3-5cm hosszúságban az érpárakat. Az érpárakat NE csupaszoljuk!!! Az összecsavart csavart érpárakat tekerjük szét és rendezzük sorba : 13

14 Egyenes kötés Vágjunk le a kábel hosszúságból úgy, hogy a kábelköpenyből kb 1-2cm lógjon ki: 14

15 Dugjuk be a kábelt az RJ 45 dugóba az alábbiak szerint: 15

16 16

17 A csatlakozót a kábelre krimpeljük. A kábel másik végére ugyanígy felszereljük az RJ45-ös csatlakozót. A szerelést követően kábelteszterrel ellenőrizzük a kábel bekötését. 17

18 Kereszt lengő (patch) kábel szerelése A kábel egyik végére a csatlakozót egyenes kötés szerint szereljük a fentiek szerint. A kábel másik végére a csatlakozót a keresztkötés színsorrendje szerint szereljük: Vágjunk le a kábel hosszúságból úgy, hogy a kábelköpenyből kb 1-2cm lógjon ki. 18

19 Dugjuk be a kábelt az RJ 45 dugóba az alábbiak szerint: 19

20 Krimpelés Ellenőrzés 20
