1 Esettanulmányok 1/13 START SZÁMÍTÓGÉP HÁLÓZATOK: HÁLÓZATI OPERÁCIÓS RENDSZEREK A GYAKORLATBAN: ESETTANULMÁNYOK DR. KÓNYA LÁSZLÓ konya.laszlo@kvk.bmf.hu SZERZŐI JOG DEKLARÁLÁSA: A JELEN OKTATÁSI CÉLÚ BEMUTATÓ ANYAG DR KÓNYA LÁSZLÓ SZELLEMI TULAJDONÁT KÉPEZI, EZT A LAPOKON ELHELYEZETT DRK VIZJEL IS JELEZHETI. EZEN TANANYAG BÁRMILYEN CÉLÚ FELHASZNÁLÁSA CSAK A SZERZŐ BELEEGYEZÉSÉVEL LEHETSÉGES AMIT ISMERNI KELL(ENE) DIGITÁLIS TECHNIKA, SZÁMÍTÁSTECHNIKA ALAPJAI A BEMUTATÓ EGY TANANYAG VÁZLAT, NEM ELÉG A TUDÁSHOZ! Oktatási anyag 2005

EZT A LAPOKON ELHELYEZETT DRK VIZJEL IS JELEZHETI.

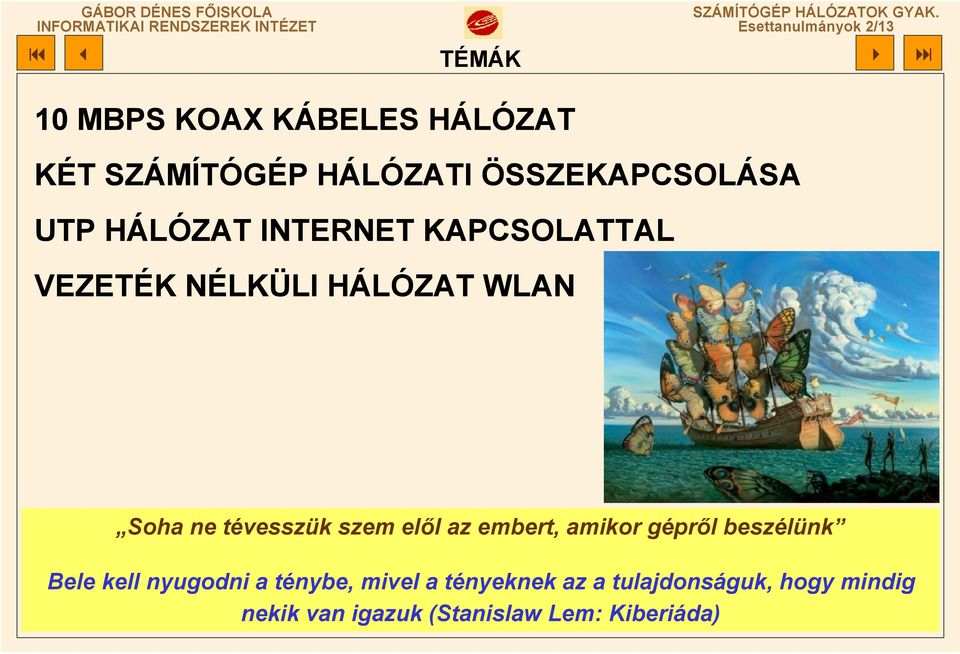

2 Esettanulmányok 2/13 TÉMÁK 10 MBPS KOAX KÁBELES HÁLÓZAT KÉT SZÁMÍTÓGÉP HÁLÓZATI ÖSSZEKAPCSOLÁSA UTP HÁLÓZAT INTERNET KAPCSOLATTAL VEZETÉK NÉLKÜLI HÁLÓZAT WLAN Soha ne tévesszük szem elől az embert, amikor gépről beszélünk Bele kell nyugodni a ténybe, mivel a tényeknek az a tulajdonságuk, hogy mindig nekik van igazuk (Stanislaw Lem: Kiberiáda)

ne tévesszük szem elől az embert, amikor gépről beszélünk Bele kell nyugodni a

3 Esettanulmányok 3/13 FELADAT: 10 MBPS KOAX KÁBELES HÁLÓZAT HW HÁROM SZÁMÍTÓGÉP ÖSSZEKAPCSOLÁSA VÉKONY KOAX KÁBELLEL, EGYMÁSSAL TUDJANAK KOMMUNIKÁLNI, ÉS AZ EGYIK GÉPEN LÉVŐ INTERNET KAPCSOLATOT MINDEGYIK GÉPEN FEL LEHESSEN HASZNÁLNI. MEGOLDÁS: MINDEN GÉPBE BE KELL SZERELNI EGY 10 MBITES BNC CSATLAKOZÓS ETHERNET KÁRTYÁT UTÁNA A GÉPEKET SORBAN FELFŰZZÜK T-CSATLAKOZÓKKAL. A SORBAN A LEGELSŐ GÉP EGYIK T ÁGÁT 50 OHM-OS LEZÁRÓVAL LEZÁRNI. EZT KELL TENNI AZ UTOLSÓ GÉP TOVÁBBMENŐ T ÁGÁVAL IS. AZ EGYIK LEZÁRÓ ELLENÁLLÁST FÖLDELNI KELL. ANYAGOK: 3 DB BNC-S HÁLÓZATI KÁRTYA, 3DB T CSATLAKOZÓ, 2 DB LEZÁRÓ ELLENÁLLÁS (50 OHM) ÉS ADOTT HOSSZÚSÁGÚ VÉKONY KOAX KÁBELEK BNC DUGÓKKAL A VÉGÜKÖN.

MEGOLDÁS: MINDEN GÉPBE BE KELL SZERELNI EGY 10 MBITES BNC CSATLAKOZÓS ETHERNET KÁRTYÁT UTÁNA A GÉPEKET SORBAN FELFŰZZÜK T-CSATLAKOZÓKKAL.

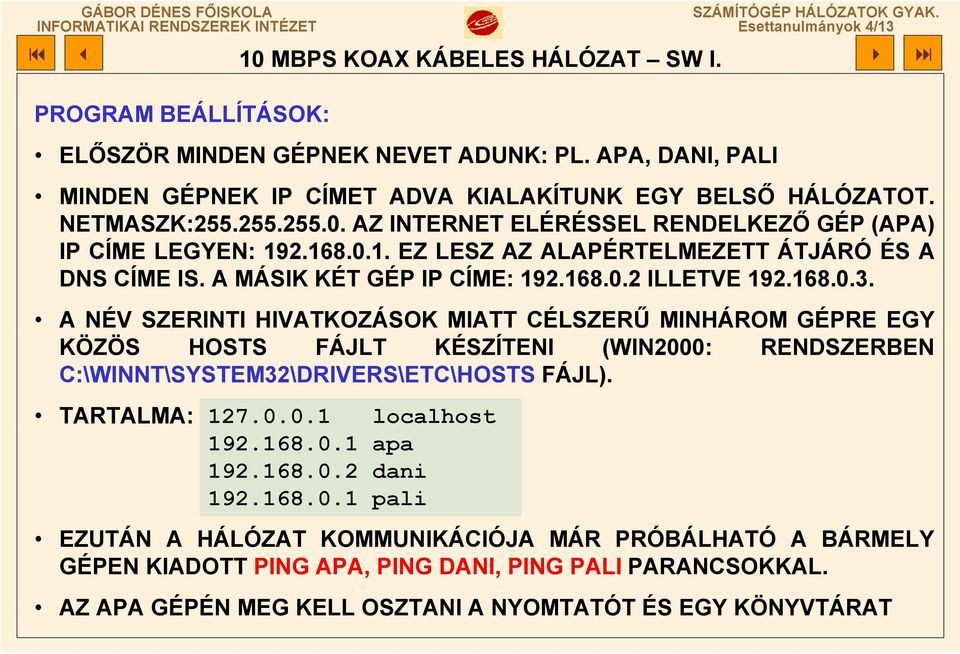

4 Esettanulmányok 4/13 PROGRAM BEÁLLÍTÁSOK: 10 MBPS KOAX KÁBELES HÁLÓZAT SW I. ELŐSZÖR MINDEN GÉPNEK NEVET ADUNK: PL. APA, DANI, PALI MINDEN GÉPNEK IP CÍMET ADVA KIALAKÍTUNK EGY BELSŐ HÁLÓZATOT. NETMASZK: AZ INTERNET ELÉRÉSSEL RENDELKEZŐ GÉP (APA) IP CÍME LEGYEN: EZ LESZ AZ ALAPÉRTELMEZETT ÁTJÁRÓ ÉS A DNS CÍME IS. A MÁSIK KÉT GÉP IP CÍME: ILLETVE A NÉV SZERINTI HIVATKOZÁSOK MIATT CÉLSZERŰ MINHÁROM GÉPRE EGY KÖZÖS HOSTS FÁJLT KÉSZÍTENI (WIN2000: RENDSZERBEN C:\WINNT\SYSTEM32\DRIVERS\ETC\HOSTS FÁJL). TARTALMA: localhost apa dani pali EZUTÁN A HÁLÓZAT KOMMUNIKÁCIÓJA MÁR PRÓBÁLHATÓ A BÁRMELY GÉPEN KIADOTT PING APA, PING DANI, PING PALI PARANCSOKKAL. AZ APA GÉPÉN MEG KELL OSZTANI A NYOMTATÓT ÉS EGY KÖNYVTÁRAT

$168.0.3. A NÉV SZERINTI HIVATKOZÁSOK MIATT CÉLSZERŰ MINHÁROM GÉPRE EGY KÖZÖS HOSTS FÁJLT KÉSZÍTENI (WIN2000: RENDSZERBEN C:\WINNT\SYSTEM32\DRIVERS\ETC\HOSTS FÁJL). TARTALMA: 127.0.0.1 localhost 192.$

5 Esettanulmányok 5/13 10 MBPS KOAX KÁBELES HÁLÓZAT SW II. AZ APA SZÁMÍTÓGÉPEN MEG KELL OSZTANI AZ ODA KAPCSOLÓDÓ INTERNET KAPCSOLATOT (WIN2000: INTERNET CONNECTION SHARING) A DANI ÉS PALI GÉPEKRE FEL KELL INSTALLÁLNI A MEGOSZTOTT NYOMTATÓT, \\APA\PRINTER HÁLÓZATI NYOMTATÓKÉNT, VALAMINT BE KELL ÁLLÍTANI RAJTUK A MEGOSZTOTT INTERNETKAPCSOLAT HASZNÁLATÁT. EZ UTÓBBI MÁR AKKOR MEGTÖRTÉNT, AMIKOR A SZÁMÍTÓGÉP ALAPÉRTELMEZETT ÁTJÁRÓJÁNAK AZ APA INTERNET MEGOSZTÁSOS GÉP IP CÍMÉT ADTUK MEG. Rézmag Szigetelő anyag Fonott külső vezető Védő műanyag burkolás

$FEL KELL INSTALLÁLNI A MEGOSZTOTT NYOMTATÓT, \\APA\PRINTER HÁLÓZATI NYOMTATÓKÉNT, VALAMINT BE KELL ÁLLÍTANI RAJTUK A MEGOSZTOTT$

6 Esettanulmányok 6/13 FELADAT: KÉT SZÁMÍTÓGÉP HÁLÓZATI ÖSSZEKAPCSOLÁSA UTP-VEL KÉT SZÁMÍTÓGÉP ÖSSSZEKAPCSOLÁSA KERESZT UTP KÁBELEN KERESZTÜL. KÉT GÉP LÁSSA EGYMÁS FÁJLJAIT, ÉS HÁLÓZATI JÁTÉKOKAT LEHESSEN JÁTSZANI MEGOLDÁS: KELL MINDKÉT GÉPBEN EGY UTP-S KÁRTYA ÉS EGY ÖSSZEKÖTŐ CROSSLINK KÁBEL (ADÓ ÉS VEVŐSZÁLAK MEG VANNAK FORDÍTVA). A TCP/IP PROTOKOLLT INSTALLÁLJUK ÉS AKÁR 100 MBITES SEBESSÉGET IS EL TUDUNK ÉRNI A KÉT GÉP KÖZÖTT, ÉS AZ EGYIK GÉP INTERNET KAPCSOLATÁT A MÁSIK GÉP IS TUDJA HASZNÁLNI. HA AZ INTERNET KAPCSOLATHOZ EGY HÁLÓZATI KÁRTYA KELL (ADSL, KÁBELNET), AKKOR EGY MÁSIKAT KELL BESZERELNI, VAGY EGY HUB-OT HASZNÁLNI. CROSSLINK KÁBEL BEKÖTÉSE

7 Esettanulmányok 7/13 KÉT SZÁMÍTÓGÉP HÁLÓZATI ÖSSZEKAPCSOLÁSA UTP-VEL PROGRAM BEÁLLÍTÁSOK: (XP ALATT) MINDKÉT GÉPNEK IP CÍMET ADVA KIALAKÍTUNK EGY BELSŐ HÁLÓZATOT. NETMASZK: AZ INTERNET ELÉRÉSSEL RENDELKEZŐ GÉP (JOZSI) IP CÍME LEGYEN: EZ LESZ AZ ALAPÉRTELMEZETT ÁTJÁRÓ ÉS A DNS CÍME IS. A MÁSIK GÉP (FERI) IP CÍME: A JOZSI SZÁMÍTÓGÉPEN MEG KELL OSZTANI AZ ODA KAPCSOLÓDÓ INTERNET KAPCSOLATOT (WINXP: INTERNET CONNECTION SHARING) FERI GÉPÉN A MEGOSZTÁS HASZNÁLATÁT KELL BEÁLLÍTANI A JÁTÉKOKNÁL AZ IP CÍM MEGADÁSÁVAL TESSZÜK LEHETŐVÉ A JÁTÉKOT

8 Esettanulmányok 8/13 FELADAT: UTP HÁLÓZAT ISDN INTERNET KAPCSOLATTAL I. ÖT SZÁMÍTÓGÉP (EGY KIS VÁLLALKOZÁS) SZÁMÍTÓGÉPEIN WIN2000 OPERÁCIÓS RENDSZER FUT, VAN EGY SZERVER GÉP HATODIKNAK, ERRE VAN INSTALLÁLVA A KÖZÖS NYOMTATÓ, ÉS ENNEK A GÉPNEK VAN INTERNET KAPCSOLATA. FÁJLSZERVERKÉNT IS KIVÁNJUK EZT A GÉPET HASZNÁLNI. MEGOLDÁS: CSILLAG TOPOLÓGIÁJÚ UTP-S HÁLÓZATOT KELL KIALAKÍTANI EGY SWITCH-EL. ENNEK PORTJAIRA KAPCSOLÓDIK MINDEN GÉP, ÉS HA AZ INTERNETES KAPCSOLAT IS ETHERNET FELÜLELTŰ, AKKOR AZT IS IDE KAPCSOLJUK: EGYENES KÁBELLEL AZ UPLINK PORTRA VAGY FORDÍTÓS KÁBELLEL EGY NORMÁL PORTRA. SZERVER NYOMTATÓ SWITCH ISDN ROUTER TELEFONVONAL

ENNEK A GÉPNEK VAN INTERNET KAPCSOLATA. FÁJLSZERVERKÉNT IS KIVÁNJUK EZT A GÉPET HASZNÁLNI.

9 Esettanulmányok 9/13 PROGRAM (WIN2000 ALATT) UTP HÁLÓZAT ISDN INTERNET KAPCSOLATTAL II. BEÁLLÍTÁSOK: A SZERVER KIVÉTELÉVEL MINDEN GÉPNEK A ROUTER BIZTOSÍTJA DHCP PROTOKOLLON KERESZTÜL AZ IP CÍMEKET, EZÉRT EZEKNÉL A TCP/IP BEÁLLÍTÁS: AUTOMATIKUS. A SZERVER EGY FIX DHCP TARTOMÁNYON KÍVÜLI IP CÍMET KAP (EZ LESZ A TÖBBI GÉPEN BEÁLLÍTANDÓ PROXI CÍME.) MEGJEGYZÉS: ADSL MODEM ESETÉN TELJESEN HASONLÓ A MEGOLDÁS, DE ADSL ROUTER KELL! ADSL MODEM ESETÉN KELL HOGY A ROUTER ISMERJE A PPPOE PROTOKOLLT!

EZEKNÉL A TCP/IP BEÁLLÍTÁS: AUTOMATIKUS.

10 Esettanulmányok 10/13 VEZETÉK NÉLKÜLI HÁLÓZAT WLAN FELADAT: KÉT SZÁMÍTÓGÉP ÖSSSZEKAPCSOLÁSA VEZETÉKMENTES ÖSSZEKÖTETTÉSSEL KB. 200 M-ES TÁVOLSÁGON. MEGOLDÁS: KELL MINDKÉT GÉPBE EGY EGY RÁDIÓS LAN KÁRTYA (PL. SMC 2802W EZ g SZABVÁNYÚ 54 MBIT/SEC-OS SÁVSZÉLESSÉGŰ). MIVEL A OPERÁCIÓS RENDSZEREK EZT MÉG NEM TÁMOGATJÁK, EZÉRT ADNAK XP VAGY WIN2000 ALÁ INSTALLÁLHATÓ DRIVERLEMEZT, EZT KELL FUTTATNI. A BEÁLLÍTÁSNÁL AZ AD-HOC ÜZEMMMÓDOT KELL BEÁLLÍTANI, MAJD MEG KELL ADNI MINDKÉT GÉPEN AZONOS MÓDON A KOMMUNIKÁCIÓS CSATORNA SORSZÁMÁT ÉS A TITKOSÍTÁST PARAMETRIZÁLÓ SSID-T BEÁLLITÓ KARAKTERSOROZATOT. MIVEL NINCS DHCP, EZÉRT KÉZZEL KELL MEGADNI A GÉPEK IP CÍMEIT PL ÉS A HÁLÓZATI MASZK ) (HÁLÓZATI HELYEK/TULAJDONSÁGOK/VEZETÉKNÉLKÜLI HÁLÓZAT TCP/IP JELLEMZŐK. WEP BEÁLLÍTÁSA: KULCS MEGADÁS+JELMONDAT WINXP IP: MASZK: SSID: BUDAPEST AZONOS WEP KULCS WINXP IP: MASZK: SSID: BUDAPEST AZONOS WEP KULCS

MIVEL A OPERÁCIÓS RENDSZEREK EZT MÉG NEM TÁMOGATJÁK, EZÉRT ADNAK XP VAGY WIN2000 ALÁ INSTALLÁLHATÓ DRIVERLEMEZT, EZT KELL FUTTATNI.

11 Esettanulmányok 11/13 HASZNOS, HÁLÓZATTAL KAPCSOLATOS PROGRAMOK EZEK A MOST BEMUTATÁSRA KERÜLŐ PROGRAMOK WIN2000 ÉS WIN XP ALATT HASZNÁLHATÓK, AZ OPERÁCIÓS RENDSZER RÉSZEINEK TEKINTHETŐK. FTP NET ROUTE NETSTAT NSLOOKUP RASDIAL WINCHAT PING PLOTTER, SG TCP OPTIMIZER DU METER ZONE ALARM EZPROXY SZERVER IPCONFIG A TCP/IP BEÁLLÍTÁSOK MEGJELENÍTÉSE PING TRACERT/TRACEROUTE TELNET

12 Esettanulmányok 12/13 HASZNOS, HÁLÓZATTAL KAPCSOLATOS PROGRAMOK EZEK A MOST BEMUTATÁSRA KERÜLŐ PROGRAMOK WIN2000 ÉS WIN XP ALATT HASZNÁLHATÓK, AZ OPERÁCIÓS RENDSZER RÉSZEINEK TEKINTHETŐK. FTP NET ROUTE NETSTAT NSLOOKUP RASDIAL WINCHAT PING PLOTTER, SG TCP OPTIMIZER DU METER ZONE ALARM EZPROXY SZERVER IPCONFIG A TCP/IP BEÁLLÍTÁSOK MEGJELENÍTÉSE PING TRACERT/TRACEROUTE TELNET

13 Esettanulmányok 13/13
