TERVEZÉS. A VDI rendszer megtervezésénél ki kell választani a megvalósítandó megoldáshoz legjobban illô termékeket, illetve azok katalógus számát.

Átírás

1 A SZERVERSZOBA 19. oldal GERINCHÁLÓZAT 28. oldal ALHÁLÓZAT 36. oldal A VDI rendszer megtervezésénél ki kell választani a megvalósítandó megoldáshoz legjobban illô termékeket, illetve azok katalógus számát. A fentiekhez történô segítségnyújtás céljából ezt a fejezetet három nagy részre osztottuk fel: az informatikai elosztóhelyiség (szerverszoba), gerinchálózat kábelezése, alhálózat kábelezése (1). A szabványokból, a szakmai aranyszabályokból és a létesítési szokásokból kiindulva, a Legrand sokféle terméket és szolgáltatást kínál Önnek. Az egyes témakörök végén található kiválasztási táblázatok segítenek Önnek abban, hogy összeállítsa az anyagok és eszközök listáját. Bizonyos típusú munkaterületek kivitelezésére, a 60. oldaltól kezdôdô példák segítenek abban, hogy a szükséges megoldásokat hogyan valósítsuk meg. Az ott javasolt anyagok és eszközök listája alapul szolgál hasonló létesítményekhez. (1) (vagy összeköttetés a szekrény és az RJ45 csatlakozóaljzatok között) 18

2 A gerinchálózat kiépítése MIT MOND A SZABVÁNY... Az EN jelû európai szabvány úgy rendelkezik, hogy a másodlagos elosztókat a fôelosztóhoz függôleges kábelezés segítségével kell csatlakoztatni, amelyet backbone vagy gerinchálózat néven is nevezhetünk. A függôleges kábelezés gyakran hosszabb, mint a 100 méteres korlát (1) (amelyet a csavart érpáras kábelekkel kapcsolatosan írnak elô), így az optika alkalmazása széles körben elterjedt, ugyanakkor a rövidebb távolságokon rézalapú gerinchálózatok kiépítése is teljes mértékben lehetséges. Összeköttetés az elosztók között ugyanazon az emeleten Rack-ek közötti összeköttetés (emelet) Összeköttetés az elosztók között több emeleten Emeletek közötti összeköttetés (épület) HOGYAN VÁLASSZUNK A RÉZ ÉS AZ OPTIKAI KÁBEL KÖZÖTT? A választást a távolság és a sávszélességi igények befolyásolják. A 100 méter feletti távolságok (1), továbbá a 10 Gbps sávszélességnél nagyobb átviteli kapacitási igények esetén a gerinchálózatot optikai kábel segítségével kell kialakítani. > A telefonos gerinchálózat A PSTN hálózatok esetén a kiépítés csakis több érpáras telefonkábel segítségével történhet, míg az IP hálózatokban (lásd 16. oldal) informatikai gerinchálózatot alkalmazunk. > Az informatikai gerinchálózat A kiépítése történhet réz vagy optikai kábel segítségével. Réz esetén, a kategóriától függetlenül, meg kell kétszerezni, vagy háromszorozni az összeköttetéseket. Az optika esetén legalább két szálra van szükség az információk átadásához, illetve 2 szálat érdemes hagyni tartaléknak, azaz a nagyobb biztonság érdekében. Általában az optikai gerinchálózatokat 6 12 szálas optikai kábellel építik ki, és minél nagyobb a szálszám a gerinchálózati rendszeren, annál több al-elosztó lehetséges. Összeköttetés az elosztók között különbözô épületekben Épületek közötti összeköttetés (1) A rézvezetékes hálózat maximálisan megengedett távolsága (lásd a 37. oldalon) 28

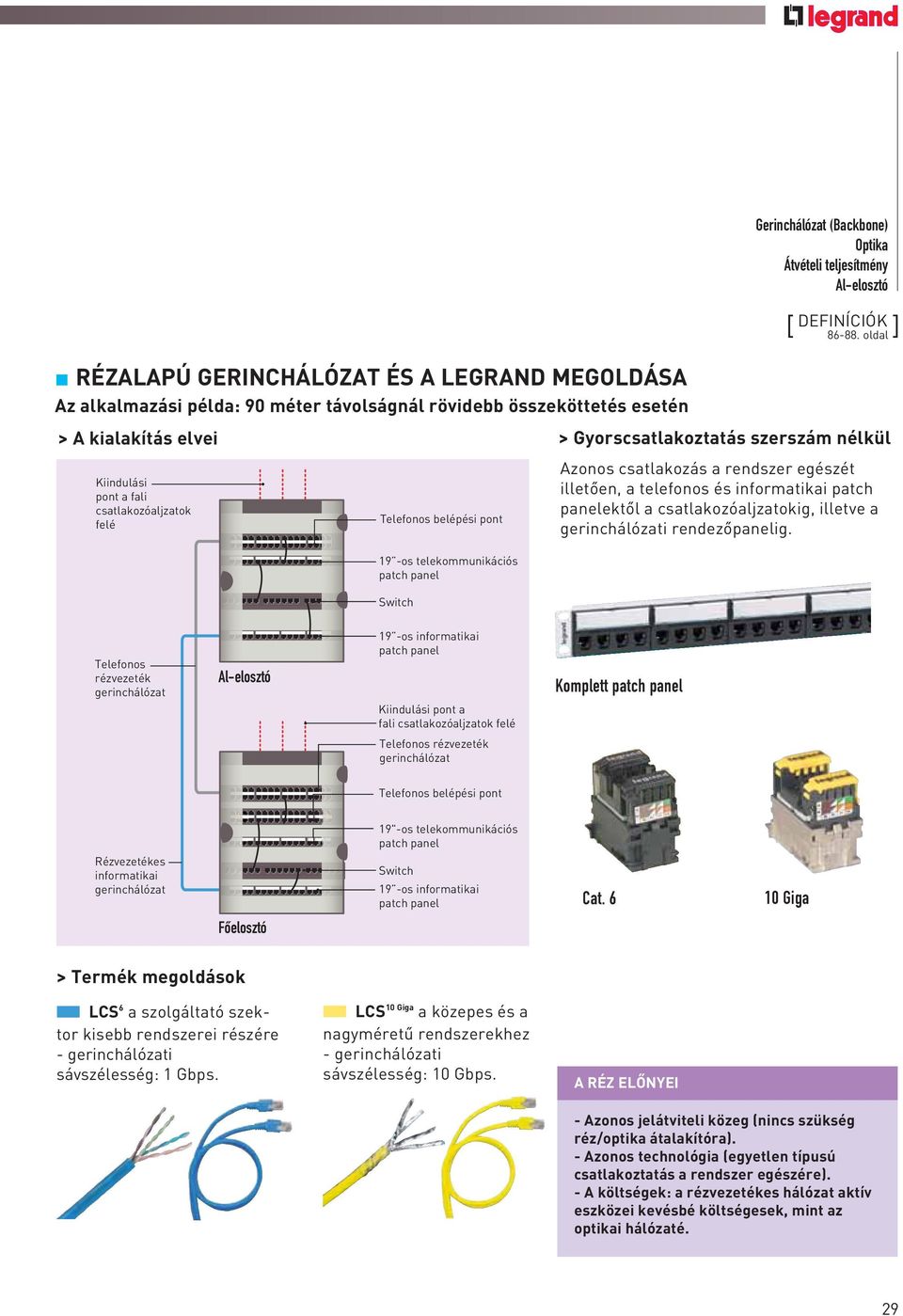

3 Gerinchálózat (Backbone) Optika Átvételi teljesítmény [ DEFINÍCIÓK oldal] RÉZALAPÚ GERINCHÁLÓZAT ÉS A LEGRAND MEGOLDÁSA Az alkalmazási példa: 90 méter távolságnál rövidebb összeköttetés esetén > A kialakítás elvei > Gyorscsatlakoztatás szerszám nélkül Kiindulási pont a fali csatlakozóaljzatok felé Telefonos belépési pont Azonos csatlakozás a rendszer egészét illetôen, a telefonos és informatikai patch panelektôl a csatlakozóaljzatokig, illetve a gerinchálózati rendezôpanelig. 19 -os telekommunikációs Switch Telefonos rézvezeték gerinchálózat 19 -os informatikai Kiindulási pont a fali csatlakozóaljzatok felé Komplett Telefonos rézvezeték gerinchálózat Telefonos belépési pont 19"-os telekommunikációs Rézvezetékes informatikai gerinchálózat Switch 19 -os informatikai Cat Giga Fôelosztó > Termék megoldások LCS 6 a szolgáltató szektor kisebb rendszerei részére - gerinchálózati sávszélesség: 1 Gbps. LCS 10 Giga a közepes és a nagyméretû rendszerekhez - gerinchálózati sávszélesség: 10 Gbps. A RÉZ ELÔNYEI - Azonos jelátviteli közeg (nincs szükség réz/optika átalakítóra). - Azonos technológia (egyetlen típusú csatlakoztatás a rendszer egészére). - A költségek: a rézvezetékes hálózat aktív eszközei kevésbé költségesek, mint az optikai hálózaté. 29

4 A gerinchálózat kiépítése (folytatás) OPTIKAI SZÁLAS GERINCHÁLÓZAT Alkalmazási példa: 90 méter távolságnál hosszabb, épületek közötti összeköttetés esetén > Faliszekrényben rendezôpanellel (rézvezetékes és optikai kábeles vegyes megoldás) Kiindulási pont a fali csatlakozóaljzatok felé Patch panel Rézvezetékes hálózati switch Vegyes (rézvezeték és optikai kábel) > rendezôfiókkal fali- vagy rack szekrényeknél Kiindulási pont a fali csatlakozóaljzatok felé Réz-/optikai switch patch kábel kábeles összeköttetés 19"-os telekommunikációs rendezôfiók Kiindulási pont a fali csatlakozóaljzatok felé kábeles összeköttetés csatlakozóblokkok Réz-/optikiai átalakító RJ45-ös csatlakozóblokk rendezôfiók Réz-/optikai switch Kiindulási pont a fali csatlakozóaljzatok felé patch kábel 19"-os telekommunikációs rendezôfiók Réz-/optikai switch 19"-os telekommunikációs Fôelosztó Fôelosztó AZ OPTIKAI KÁBEL ELÔNYEI - A legnagyobb teljesítményû jelátviteli közeg, nagy sávszélesség és hosszú távolság (90 m felett) esetén. - Nem érzékeny az elektromágneses zavarokra. - Az adatok biztonságos kezelését teszi lehetôvé. - Az átviteli sebesség. - Olyan létesítmények gerinchálózataihoz, ahol több mint száz informatikai csatlakozóaljzat kerül felszerelésre. - A súly és a helyfoglalás optimalizálása. 30

5 Átviteli teljesítmény kábel Gerinchálózat Elosztó [ DEFINÍCIÓK oldal] A LEGRAND TERMÉK MEGOLDÁSOK > Az optikai csatlakozóblokkok 4 x ST szimplex átvezetô > Az integrációs tartóelemek rack vagy faliszekrények számára Patch panel, 1 U moduláris és vegyes (réz és optikai) Moduláris: többféle csatlakozómodul befogadására alkalmas: optikai csatlakozóblokk, RJ45-ös csatlakozóblokk, réz-/optikai átalakító (Médiakonverter). Moduláris 2 x LC átvezetô 2 x SC duplex átvezetô kötéstartó kazetta, amelyre 2 db optikai csatlakozóblokkot lehet felpattintani. 2 8 szál kifejtését teszi lehetôvé. Réz-/optikai átalakító (Médiakonverter) Elosztás és fejlôdés ELOSZTÁS 2005 (1) TENDENCIÁK ST csatlakozók 15 % Egyre kevésbé használatosak. SC csatlakozók 59 % LC csatlakozók 19 % (1) Forrás: BSRIA (egyéb csatlakozók 7 %) Egyre nagyobb mértékben használják, a szabványok ajánlják. Növekedésben van: kétszer kisebb, mint egy ST vagy SC csatlakozó. Az optikai rendezôfiók 1 U, moduláris és kihúzható - Az optikai rendezôfiók 19, amelyre közvetlenül csatlakoznak az optikai csatlakozóblokkok. Egyetlen panelen belül vegyes csatlakozómodul-összeállítások is megvalósíthatók. - Maximális kapacitás 24 db csatlakozó. 31

6 A gerinchálózat kiépítése (folytatás) OPTIKAI SZÁLAS ÖSSZEKÖTTETÉSEK KIALAKÍTÁSA > Legrand optikai szerszámkészlet gyorscsatlakozókban végzôdtetett multimódusú kábelek helyszíni szerelésére. Csatlakozónként a beiktatási csillapítás < 0,3 db. Szerény beruházás, a könnyû és megbízható csatlakoztatásokhoz. Az elkészítés 6 lépése: Tartalma: csatlakozóház-szerelô fogó, szálcsupaszító szerszám, szálhasító szerszám, SC befogókeret és méretjelzô, ST befogókeret és méretjelzô, kevlárvágó olló. Lépés 1: Az üvegszál lecsupaszítása Lépés 2: Az üvegszál méretrevágása Lépés 3: Üvegszál törési felületének ellenôrzése Lépés 4: Ùvegszál elhelyezése az optikai csatlakozóba > gyorscsatlakozók Kerámiamerevítôvel ellátott multimódusú gyorscsatlakozó készítésére alkalmas befogókeret. Csillapítás < 0,3 db Teljesítmény. Nem kell hozzá ragasztóanyag, nem kell polírozni, és semmilyen áramforrásra sincs szükség. A kerámiabetét polírozása már a gyárban megtörténik. Lépés 5: Üvegszál rögzítése Lépés 6: Crimpelés 32

7 Kiválasztási táblázat >>> RÉZALAPÚ MEGOLDÁSOK (1) LCS 10 Giga LCS 6 FTP STP UTP FTP STP PATCH PANELEK KOMPLETT 1 U, 24 x RJ45 csatlakozóaljzat részére PATCH PANEL VÁZ - ÜRES 1 U, 24 x RJ45 részére U, 48 x RJ45 részére Átvezetô panellel ellátva 2 U, 24 x RJ45 részére CSATLAKOZÓBLOKKOK 4 x RJ45 csatlakozóblokk Réz-/optikai átalakító (Médiakonverter) Vakfedélblokk PVC FALIKÁBELEK A HELYI HÁLÓZATOKHOZ F/UTP S/FTP U/UTP F/UTP SF/UTP 4 db 100 Ohm-os csavat érpár, 305 m hossz., kábeldobon szállítva db 100 Ohm-os csavat érpár, 500 m hossz., kábeldobon szállítva LSZH FALIKÁBELEK A HELYI HÁLÓZATOKHOZ 4 db 100 Ohm-os csavat érpár, 305 m hossz., kábeldobon szállítva db 100 Ohm-os csavat érpár, 500 m hossz., kábeldobon szállítva >>> OPTIKAI MEGOLDÁSOK (1) vezetékek, lásd 44. oldal OPTIKAI KÁBELEZÉS KIEGÉSZÍTÔI PATCH KÁBELEK rendezôfiók Patch panel váz és kábelrendezô panelek CSATLAKOZÓBLOKKOK 4 x ST szimplex átvezetô, 4 üvegszál részére 2 x SC duplex átvezetô, 4 üvegszál részére 4 x LC duplex átvezetô, 4 üvegszál részére lásd fentiekben Vakfedélblokk kötéstartó kazetta rendezôpanelekhez KONVERTER Réz-/optikai átalakító (Médiakonverter) GYORSCSATLAKOZÓK /125 μm 62,5/125 μm Szerszámkészlet LC csatlakozó SC csatlakozó ST csatlakozó /125 μm 62,5/125 μm ST/ST - 1 m hosszú ST/ST - 2 m hosszú ST/ST - 3 m hosszú SC/SC - 1 m hosszú SC/SC - 2 m hosszú SC/SC - 3 m hosszú ST/SC - 2 m hosszú ST/SC - 3 m hosszú LC/LC - 2 m hosszú LC/SC - 1 m hosszú LC/SC - 2 m hosszú LC/SC - 3 m hosszú LC/ST - 2 m hosszú Bajonetzáras rögzítés ST ragasztható csatlakozó (hidegragasztás) ST ragasztható csatlakozó (fast crimp) Push & Pull rögzítés SC ragasztható csatlakozó (hidegragasztás) SC ragaszható csatlakozó (fast crimp) Újdonságokat lásd oldal! 33

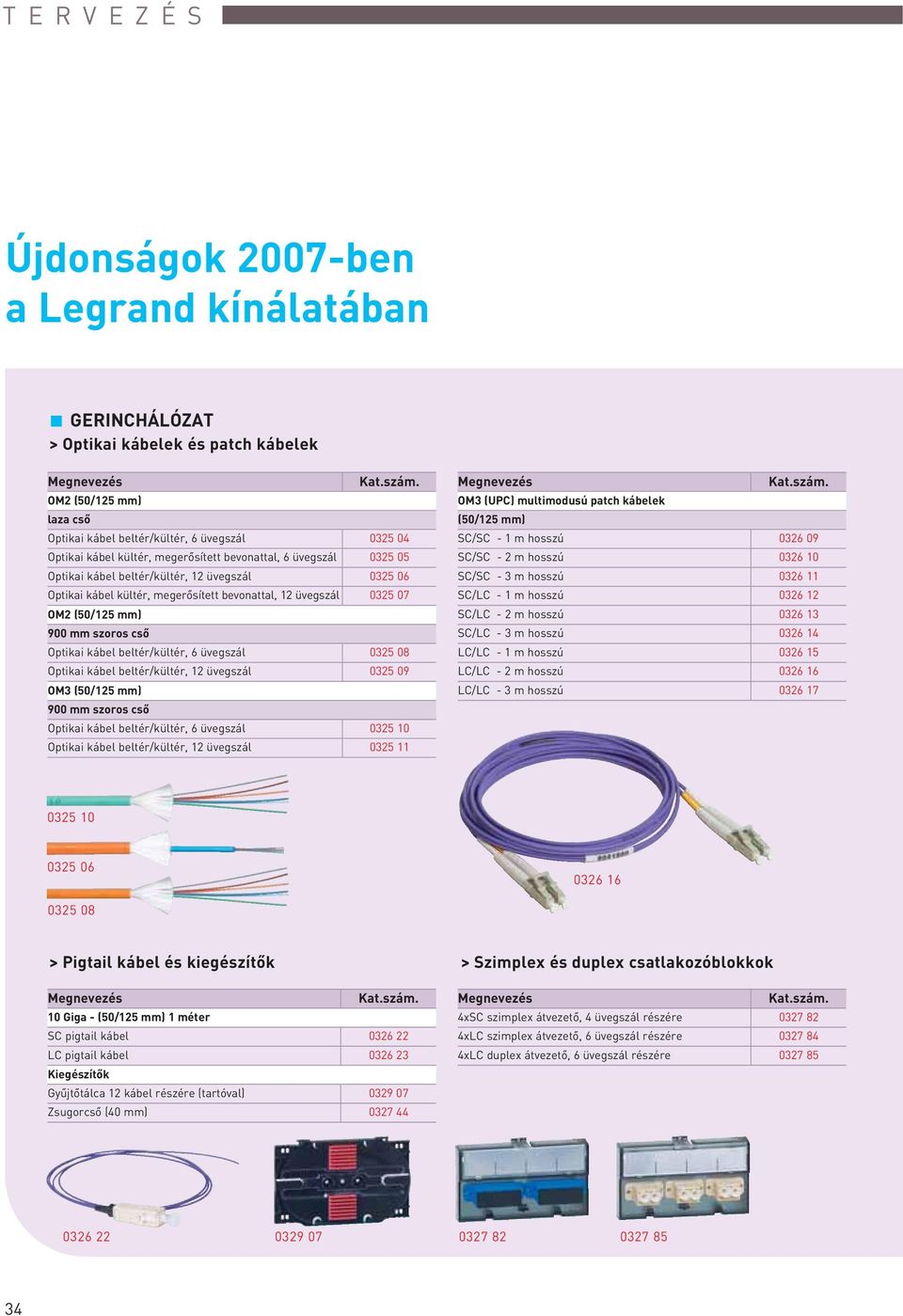

8 Újdonságok 2007-ben a Legrand kínálatában GERINCHÁLÓZAT > kábelek és patch kábelek OM2 (50/125 mm) laza csô kábel beltér/kültér, 6 üvegszál kábel kültér, megerôsített bevonattal, 6 üvegszál kábel beltér/kültér, 12 üvegszál kábel kültér, megerôsített bevonattal, 12 üvegszál OM2 (50/125 mm) 900 mm szoros csô kábel beltér/kültér, 6 üvegszál kábel beltér/kültér, 12 üvegszál OM3 (50/125 mm) 900 mm szoros csô kábel beltér/kültér, 6 üvegszál kábel beltér/kültér, 12 üvegszál OM3 (UPC) multimodusú patch kábelek (50/125 mm) SC/SC - 1 m hosszú SC/SC - 2 m hosszú SC/SC - 3 m hosszú SC/LC - 1 m hosszú SC/LC - 2 m hosszú SC/LC - 3 m hosszú LC/LC - 1 m hosszú LC/LC - 2 m hosszú LC/LC - 3 m hosszú > Pigtail kábel és kiegészítôk > Szimplex és duplex csatlakozóblokkok 10 Giga - (50/125 mm) 1 méter SC pigtail kábel LC pigtail kábel Kiegészítôk Gyûjtôtálca 12 kábel részére (tartóval) Zsugorcsô (40 mm) xSC szimplex átvezetô, 4 üvegszál részére xLC szimplex átvezetô, 6 üvegszál részére xLC duplex átvezetô, 6 üvegszál részére

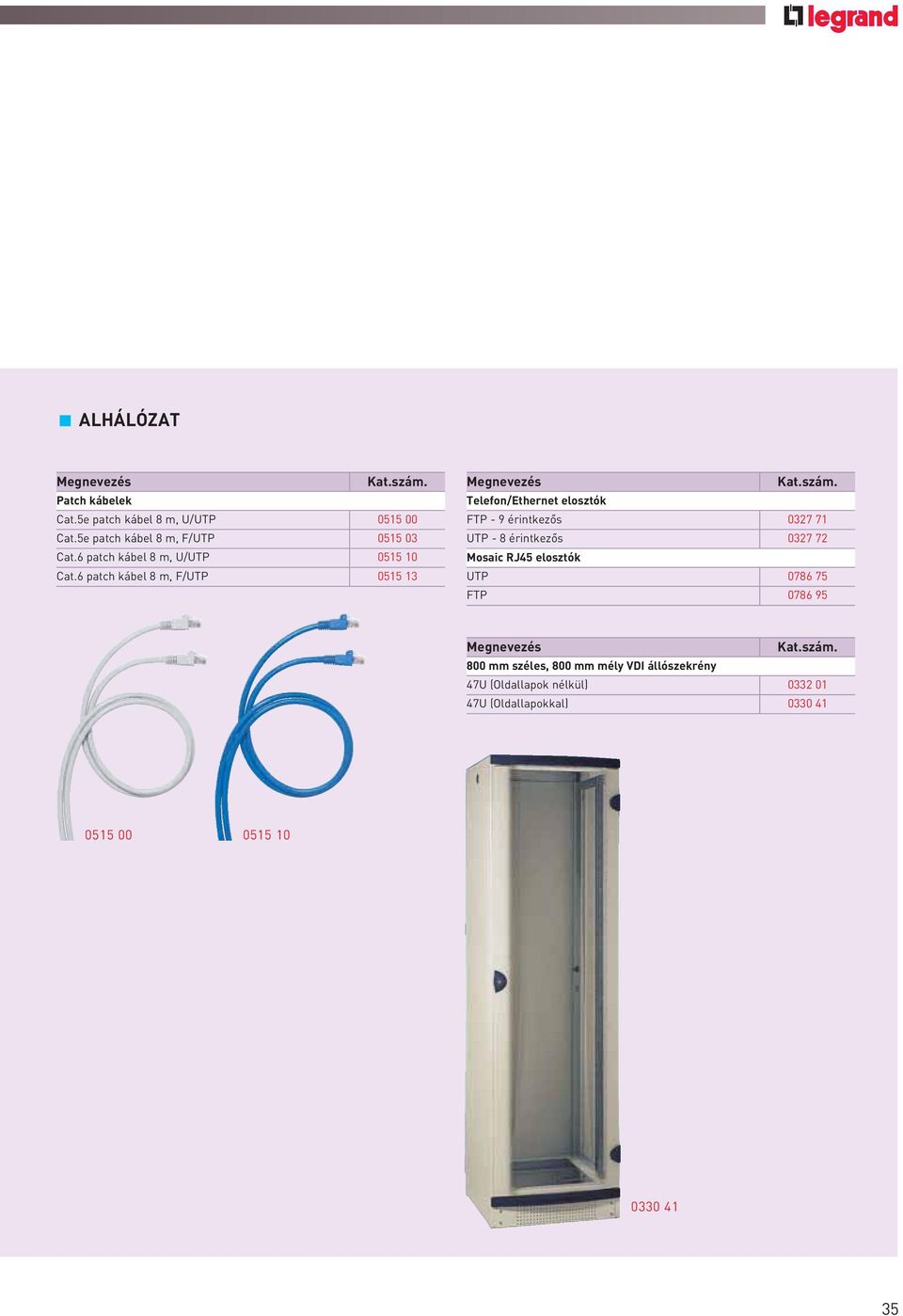

9 ALHÁLÓZAT Patch kábelek Cat.5e patch kábel 8 m, U/UTP Cat.5e patch kábel 8 m, F/UTP Cat.6 patch kábel 8 m, U/UTP Cat.6 patch kábel 8 m, F/UTP Telefon/Ethernet elosztók FTP - 9 érintkezôs UTP - 8 érintkezôs Mosaic RJ45 elosztók UTP FTP mm széles, 800 mm mély VDI állószekrény 47U (Oldallapok nélkül) U (Oldallapokkal)
