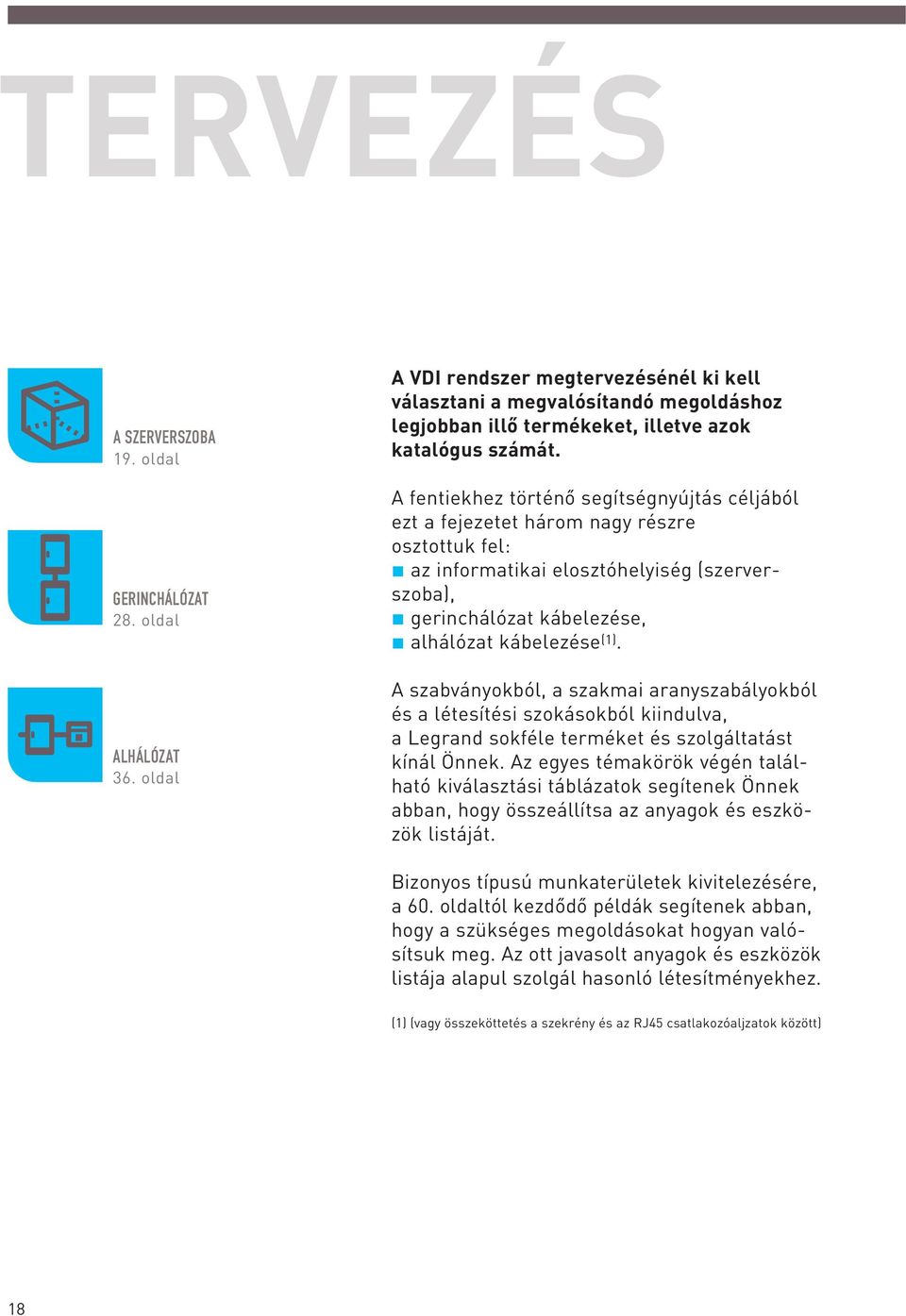

1 TERVEZÉS A SZERVERSZOBA 19. oldal GERINCHÁLÓZAT 28. oldal ALHÁLÓZAT 36. oldal A VDI rendszer megtervezésénél ki kell választani a megvalósítandó megoldáshoz legjobban illô termékeket, illetve azok katalógus számát. A fentiekhez történô segítségnyújtás céljából ezt a fejezetet három nagy részre osztottuk fel: az informatikai elosztóhelyiség (szerverszoba), gerinchálózat kábelezése, alhálózat kábelezése (1). A szabványokból, a szakmai aranyszabályokból és a létesítési szokásokból kiindulva, a Legrand sokféle terméket és szolgáltatást kínál Önnek. Az egyes témakörök végén található kiválasztási táblázatok segítenek Önnek abban, hogy összeállítsa az anyagok és eszközök listáját. Bizonyos típusú munkaterületek kivitelezésére, a 60. oldaltól kezdôdô példák segítenek abban, hogy a szükséges megoldásokat hogyan valósítsuk meg. Az ott javasolt anyagok és eszközök listája alapul szolgál hasonló létesítményekhez. (1) (vagy összeköttetés a szekrény és az RJ45 csatlakozóaljzatok között) 18

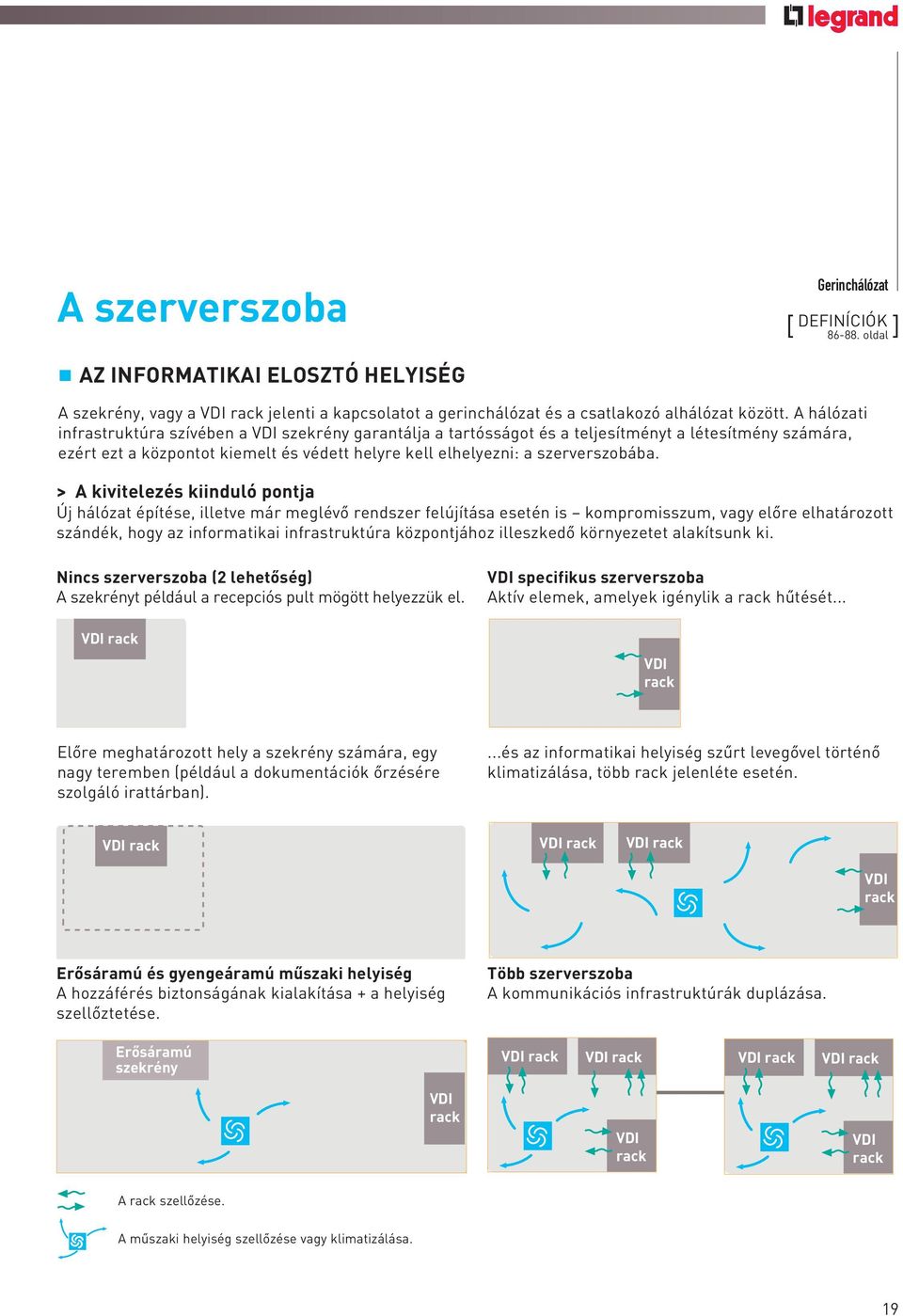

2 A szerverszoba Gerinchálózat [ DEFINÍCIÓK oldal] AZ INFORMATIKAI ELOSZTÓ HELYISÉG A szekrény, vagy a jelenti a kapcsolatot a gerinchálózat és a csatlakozó alhálózat között. A hálózati infrastruktúra szívében a VDI szekrény garantálja a tartósságot és a teljesítményt a létesítmény számára, ezért ezt a központot kiemelt és védett helyre kell elhelyezni: a szerverszobába. > A kivitelezés kiinduló pontja Új hálózat építése, illetve már meglévô rendszer felújítása esetén is kompromisszum, vagy elôre elhatározott szándék, hogy az informatikai infrastruktúra központjához illeszkedô környezetet alakítsunk ki. Nincs szerverszoba (2 lehetôség) A szekrényt például a recepciós pult mögött helyezzük el. VDI specifikus szerverszoba Aktív elemek, amelyek igénylik a rack hûtését... VDI rack Elôre meghatározott hely a szekrény számára, egy nagy teremben (például a dokumentációk ôrzésére szolgáló irattárban)....és az informatikai helyiség szûrt levegôvel történô klimatizálása, több rack jelenléte esetén. VDI rack Erôsáramú és gyengeáramú mûszaki helyiség A hozzáférés biztonságának kialakítása + a helyiség szellôztetése. Több szerverszoba A kommunikációs infrastruktúrák duplázása. Erôsáramú szekrény VDI rack VDI rack VDI rack A rack szellôzése. A mûszaki helyiség szellôzése vagy klimatizálása. 19

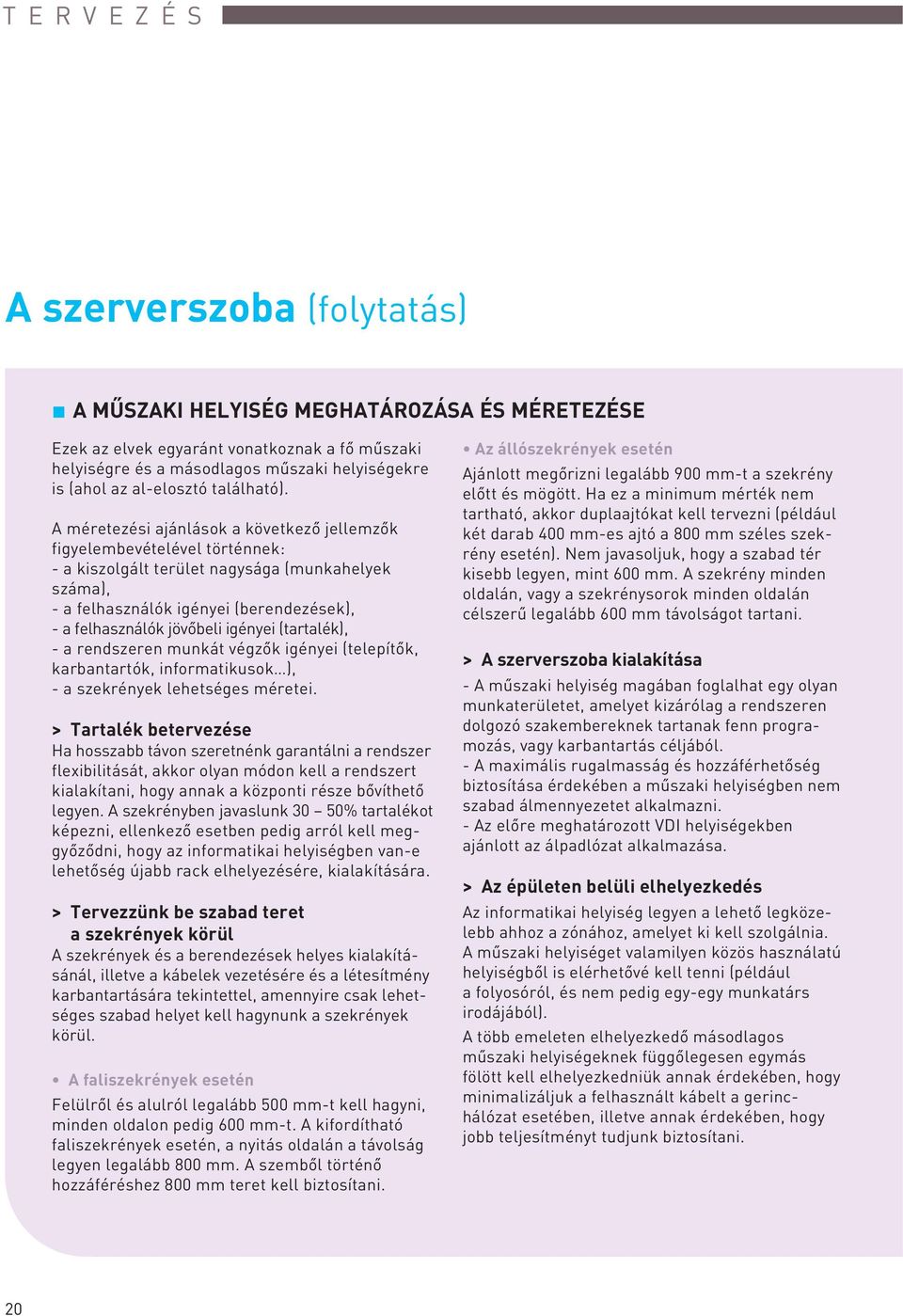

3 TERVEZÉS A szerverszoba (folytatás) A MÛSZAKI HELYISÉG MEGHATÁROZÁSA ÉS MÉRETEZÉSE Ezek az elvek egyaránt vonatkoznak a fô mûszaki helyiségre és a másodlagos mûszaki helyiségekre is (ahol az al-elosztó található). A méretezési ajánlások a következô jellemzôk figyelembevételével történnek: - a kiszolgált terület nagysága (munkahelyek száma), - a felhasználók igényei (berendezések), - a felhasználók jövôbeli igényei (tartalék), - a rendszeren munkát végzôk igényei (telepítôk, karbantartók, informatikusok ), - a szekrények lehetséges méretei. > Tartalék betervezése Ha hosszabb távon szeretnénk garantálni a rendszer flexibilitását, akkor olyan módon kell a rendszert kialakítani, hogy annak a központi része bôvíthetô legyen. A szekrényben javaslunk 30 50% tartalékot képezni, ellenkezô esetben pedig arról kell meggyôzôdni, hogy az informatikai helyiségben van-e lehetôség újabb rack elhelyezésére, kialakítására. > Tervezzünk be szabad teret a szekrények körül A szekrények és a berendezések helyes kialakításánál, illetve a kábelek vezetésére és a létesítmény karbantartására tekintettel, amennyire csak lehetséges szabad helyet kell hagynunk a szekrények körül. A faliszekrények esetén Felülrôl és alulról legalább 500 mm-t kell hagyni, minden oldalon pedig 600 mm-t. A kifordítható faliszekrények esetén, a nyitás oldalán a távolság legyen legalább 800 mm. A szembôl történô hozzáféréshez 800 mm teret kell biztosítani. Az állószekrények esetén Ajánlott megôrizni legalább 900 mm-t a szekrény elôtt és mögött. Ha ez a minimum mérték nem tartható, akkor duplaajtókat kell tervezni (például két darab 400 mm-es ajtó a 800 mm széles szekrény esetén). Nem javasoljuk, hogy a szabad tér kisebb legyen, mint 600 mm. A szekrény minden oldalán, vagy a szekrénysorok minden oldalán célszerû legalább 600 mm távolságot tartani. > A szerverszoba kialakítása - A mûszaki helyiség magában foglalhat egy olyan munkaterületet, amelyet kizárólag a rendszeren dolgozó szakembereknek tartanak fenn programozás, vagy karbantartás céljából. - A maximális rugalmasság és hozzáférhetôség biztosítása érdekében a mûszaki helyiségben nem szabad álmennyezetet alkalmazni. - Az elôre meghatározott VDI helyiségekben ajánlott az álpadlózat alkalmazása. > Az épületen belüli elhelyezkedés Az informatikai helyiség legyen a lehetô legközelebb ahhoz a zónához, amelyet ki kell szolgálnia. A mûszaki helyiséget valamilyen közös használatú helyiségbôl is elérhetôvé kell tenni (például a folyosóról, és nem pedig egy-egy munkatárs irodájából). A több emeleten elhelyezkedô másodlagos mûszaki helyiségeknek függôlegesen egymás fölött kell elhelyezkedniük annak érdekében, hogy minimalizáljuk a felhasznált kábelt a gerinchálózat esetében, illetve annak érdekében, hogy jobb teljesítményt tudjunk biztosítani. 20

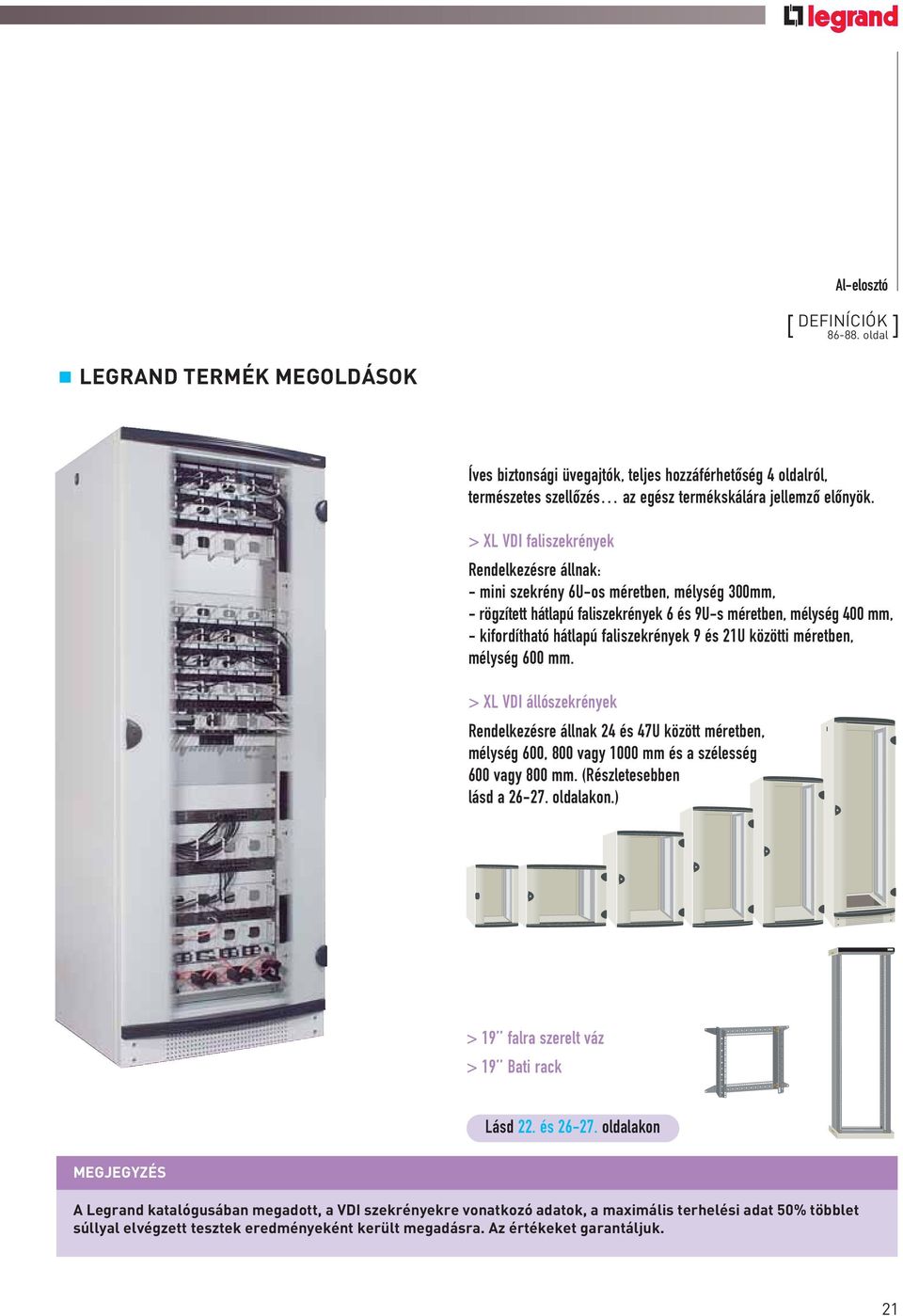

4 Al-elosztó [ DEFINÍCIÓK oldal] LEGRAND TERMÉK MEGOLDÁSOK Íves biztonsági üvegajtók, teljes hozzáférhetôség 4 oldalról, természetes szellôzés az egész termékskálára jellemzô elônyök. > XL VDI faliszekrények Rendelkezésre állnak: - mini szekrény 6U-os méretben, mélység 300mm, - rögzített hátlapú faliszekrények 6 és 9U-s méretben, mélység 400 mm, - kifordítható hátlapú faliszekrények 9 és 21U közötti méretben, mélység 600 mm. > XL VDI állószekrények Rendelkezésre állnak 24 és 47U között méretben, mélység 600, 800 vagy 1000 mm és a szélesség 600 vagy 800 mm. (Részletesebben lásd a oldalakon.) > 19 falra szerelt váz > 19 Bati rack Lásd 22. és oldalakon MEGJEGYZÉS A Legrand katalógusában megadott, a VDI szekrényekre vonatkozó adatok, a maximális terhelési adat 50% többlet súllyal elvégzett tesztek eredményeként került megadásra. Az értékeket garantáljuk. 21

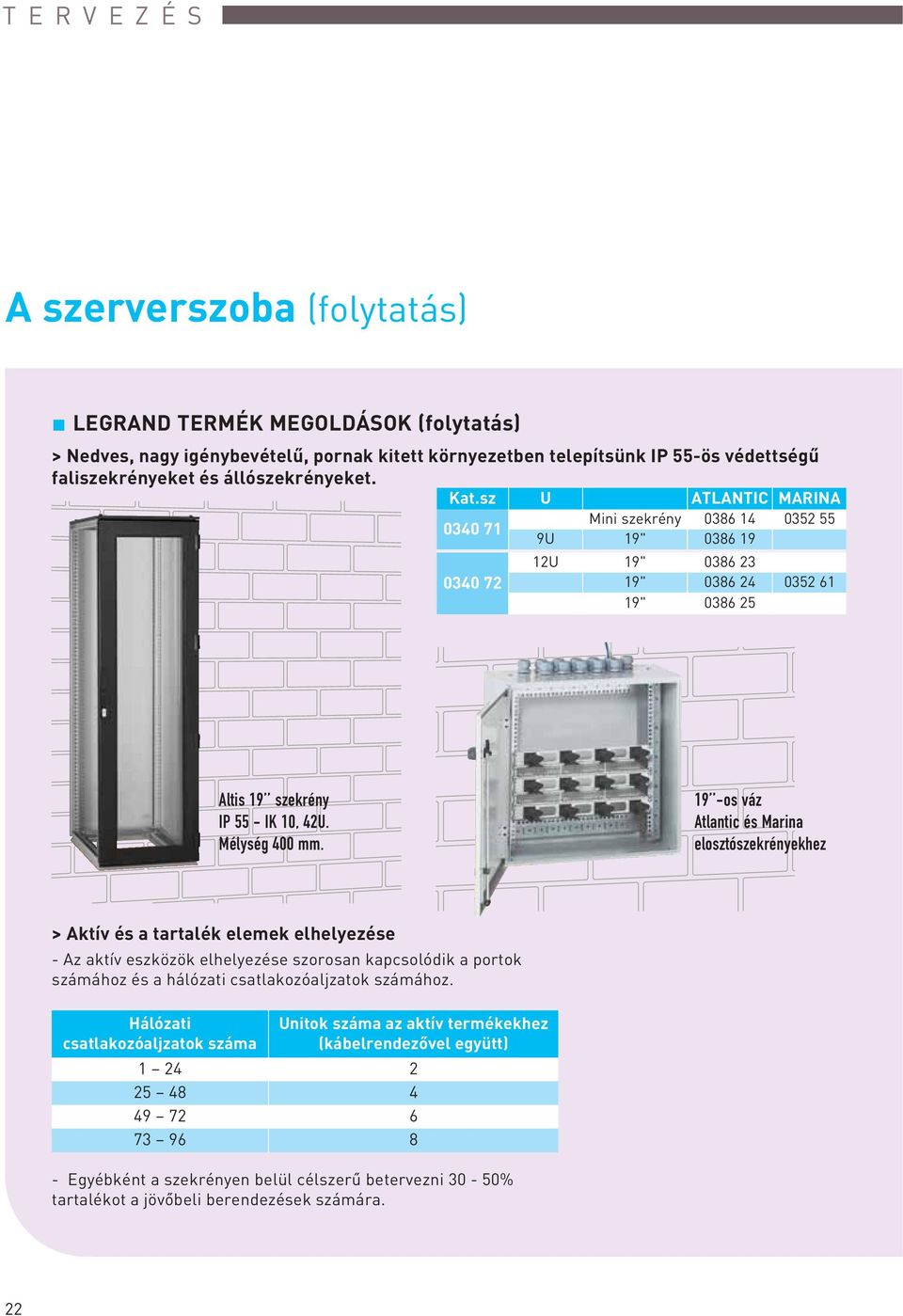

5 TERVEZÉS A szerverszoba (folytatás) LEGRAND TERMÉK MEGOLDÁSOK (folytatás) > Nedves, nagy igénybevételû, pornak kitett környezetben telepítsünk IP 55-ös védettségû faliszekrényeket és állószekrényeket. Kat.sz U ATLANTIC MARINA Mini szekrény U 19" U 19" " " Altis 19 szekrény IP 55 - IK 10, 42U. Mélység 400 mm. 19 -os váz Atlantic és Marina elosztószekrényekhez > Aktív és a tartalék elemek elhelyezése - Az aktív eszközök elhelyezése szorosan kapcsolódik a portok számához és a hálózati csatlakozóaljzatok számához. Hálózati csatlakozóaljzatok száma Unitok száma az aktív termékekhez (kábelrendezôvel együtt) Egyébként a szekrényen belül célszerû betervezni 30-50% tartalékot a jövôbeli berendezések számára. 22

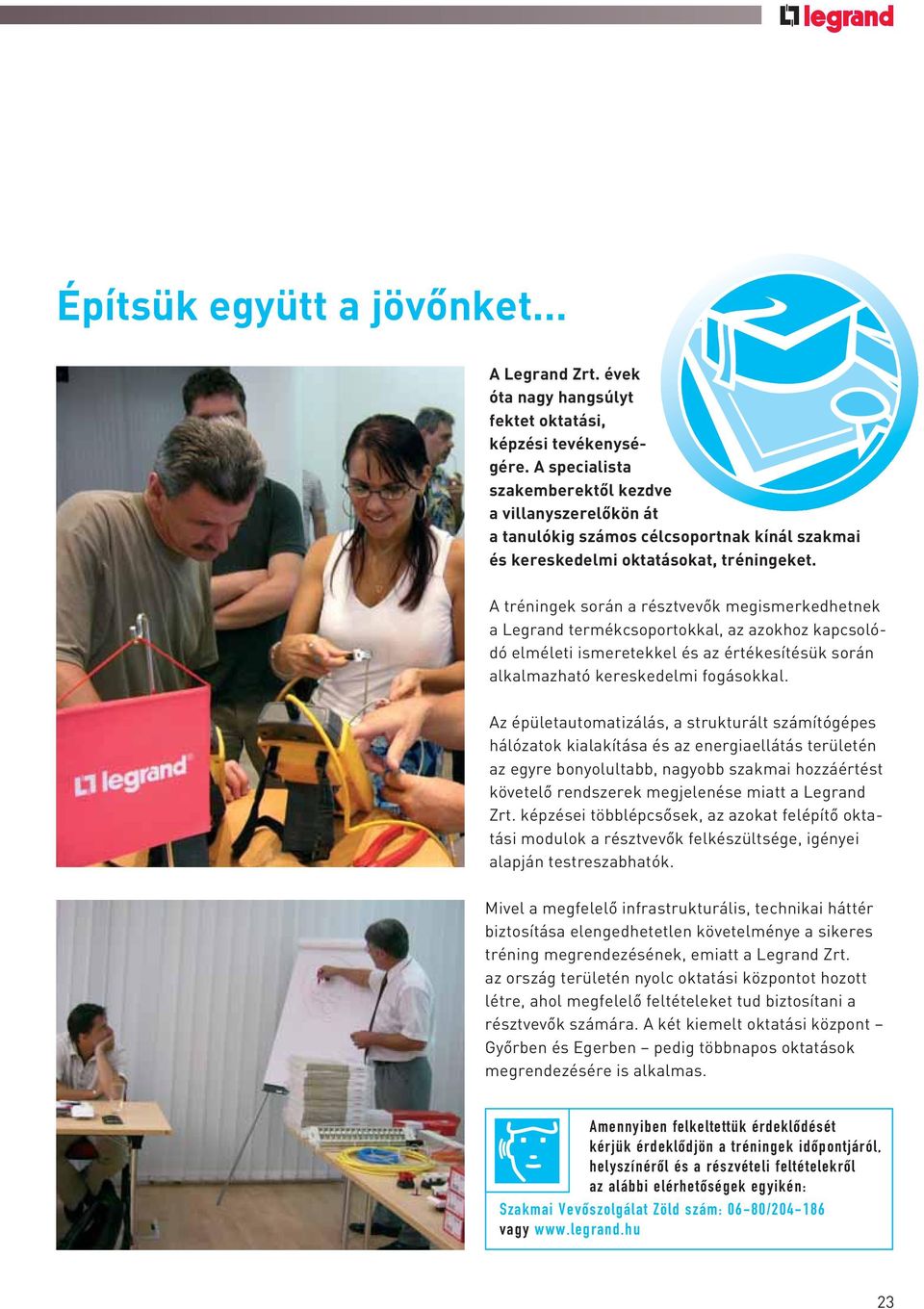

6 Építsük együtt a jövônket A Legrand Zrt. évek óta nagy hangsúlyt fektet oktatási, képzési tevékenységére. A specialista szakemberektôl kezdve a villanyszerelôkön át a tanulókig számos célcsoportnak kínál szakmai és kereskedelmi oktatásokat, tréningeket. A tréningek során a résztvevôk megismerkedhetnek a Legrand termékcsoportokkal, az azokhoz kapcsolódó elméleti ismeretekkel és az értékesítésük során alkalmazható kereskedelmi fogásokkal. Az épületautomatizálás, a strukturált számítógépes hálózatok kialakítása és az energiaellátás területén az egyre bonyolultabb, nagyobb szakmai hozzáértést követelô rendszerek megjelenése miatt a Legrand Zrt. képzései többlépcsôsek, az azokat felépítô oktatási modulok a résztvevôk felkészültsége, igényei alapján testreszabhatók. Mivel a megfelelô infrastrukturális, technikai háttér biztosítása elengedhetetlen követelménye a sikeres tréning megrendezésének, emiatt a Legrand Zrt. az ország területén nyolc oktatási központot hozott létre, ahol megfelelô feltételeket tud biztosítani a résztvevôk számára. A két kiemelt oktatási központ Gyôrben és Egerben pedig többnapos oktatások megrendezésére is alkalmas. Amennyiben felkeltettük érdeklôdését kérjük érdeklôdjön a tréningek idôpontjáról, helyszínérôl és a részvételi feltételekrôl az alábbi elérhetôségek egyikén: Szakmai Vevôszolgálat Zöld szám: 06-80/ vagy 23

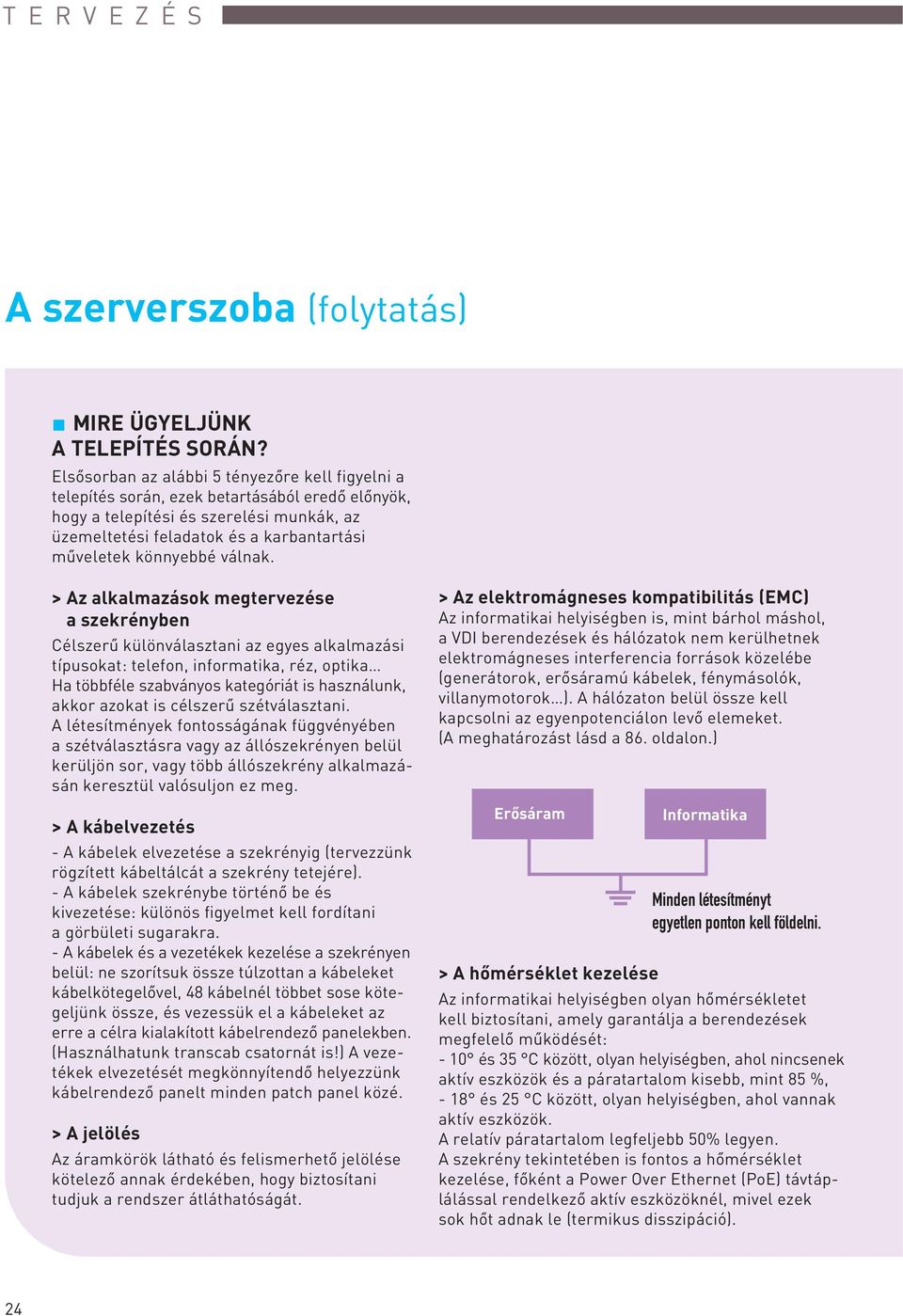

7 TERVEZÉS A szerverszoba (folytatás) MIRE ÜGYELJÜNK A TELEPÍTÉS SORÁN? Elsôsorban az alábbi 5 tényezôre kell figyelni a telepítés során, ezek betartásából eredô elônyök, hogy a telepítési és szerelési munkák, az üzemeltetési feladatok és a karbantartási mûveletek könnyebbé válnak. > Az alkalmazások megtervezése a szekrényben Célszerû különválasztani az egyes alkalmazási típusokat: telefon, informatika, réz, optika Ha többféle szabványos kategóriát is használunk, akkor azokat is célszerû szétválasztani. A létesítmények fontosságának függvényében a szétválasztásra vagy az állószekrényen belül kerüljön sor, vagy több állószekrény alkalmazásán keresztül valósuljon ez meg. > A kábelvezetés - A kábelek elvezetése a szekrényig (tervezzünk rögzített kábeltálcát a szekrény tetejére). - A kábelek szekrénybe történô be és kivezetése: különös figyelmet kell fordítani a görbületi sugarakra. - A kábelek és a vezetékek kezelése a szekrényen belül: ne szorítsuk össze túlzottan a kábeleket kábelkötegelôvel, 48 kábelnél többet sose kötegeljünk össze, és vezessük el a kábeleket az erre a célra kialakított kábelrendezô panelekben. (Használhatunk transcab csatornát is!) A vezetékek elvezetését megkönnyítendô helyezzünk kábelrendezô panelt minden patch panel közé. > A jelölés Az áramkörök látható és felismerhetô jelölése kötelezô annak érdekében, hogy biztosítani tudjuk a rendszer átláthatóságát. > Az elektromágneses kompatibilitás (EMC) Az informatikai helyiségben is, mint bárhol máshol, a VDI berendezések és hálózatok nem kerülhetnek elektromágneses interferencia források közelébe (generátorok, erôsáramú kábelek, fénymásolók, villanymotorok ). A hálózaton belül össze kell kapcsolni az egyenpotenciálon levô elemeket. (A meghatározást lásd a 86. oldalon.) Erôsáram Informatika Minden létesítményt egyetlen ponton kell földelni. > A hômérséklet kezelése Az informatikai helyiségben olyan hômérsékletet kell biztosítani, amely garantálja a berendezések megfelelô mûködését: - 10 és 35 C között, olyan helyiségben, ahol nincsenek aktív eszközök és a páratartalom kisebb, mint 85 %, - 18 és 25 C között, olyan helyiségben, ahol vannak aktív eszközök. A relatív páratartalom legfeljebb 50% legyen. A szekrény tekintetében is fontos a hômérséklet kezelése, fôként a Power Over Ethernet (PoE) távtáplálással rendelkezô aktív eszközöknél, mivel ezek sok hôt adnak le (termikus disszipáció). 24

8 Elektromágneses kompatibilitás Görbületi sugár [ DEFINÍCIÓK oldal] LEGRAND TERMÉK MEGOLDÁSOK > A kábelek és a patch kábelek elvezetése A szekrényen belül: kábeltartó sínek, kábelvezetô rácsok, kefés kábelbevezetôk, kábelvezetô tetôlemezelemek és fenéklemez-elemek, valamint kábelrendezô panelek. A kábelek kezelése a VDI szekrények esetén (ref. számok: o.) Az informatikai helyiségben: a kábelek vezetése megvalósulhat kábelcsatornákon keresztül, vagy Cablofil típusú rácsos kábeltálcák segítségével, VDI kiegészítôkkel, illetôleg történhet a kábelvezetés álpadlózatban is. > A jelölés Etikettes jelölési rendszer a csatlakozóaljzatok, patch panelcsatlakozó blokkok, illetve a kábelek és a vezetékek jelölésére. Egyedülálló jelölési minôség, felhasználás szabadsága és idô megtakarítási lehetôség. Hordozható címkenyomtató szett ref. szám: > A hômérséklet A hômérséklet kezelését illetôen többféle követelményi szint lehetséges. Szellôzés (referencia számok a oldalon) A szekrényen belül: - 1. szint: perforációk a szekrényen a természetes szellôzés érdekében, - 2. szint: szellôztetôlemezek, - 3. szint: szellôztetôlemezek + ventilátor fiókok. Az informatikai helyiségben: - 1. szint: a terem szellôztetése, - 2. szint: a helyiség klimatizálása, - 3. szint: klimatizálás szûrt levegôvel. 25

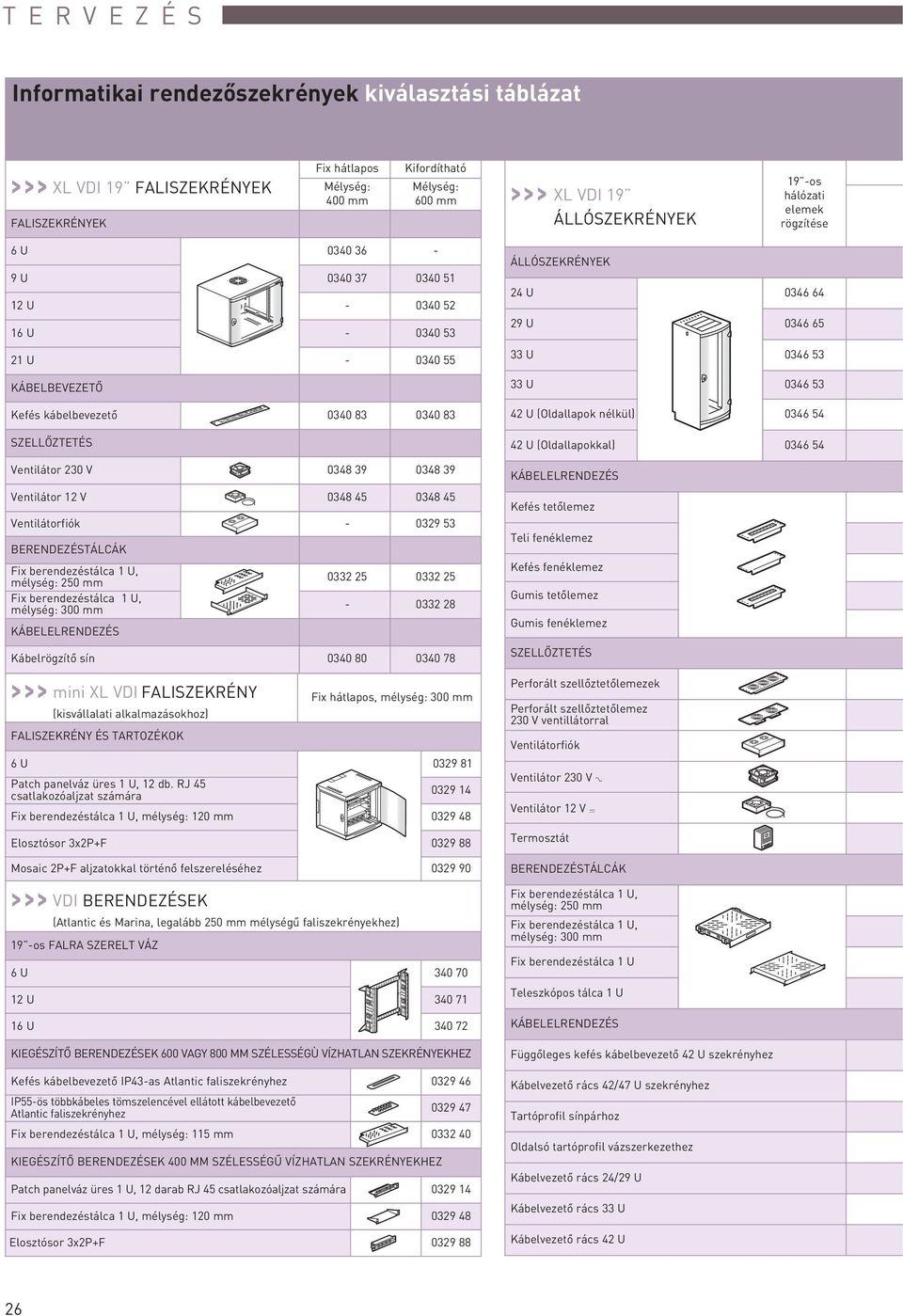

9 TERVEZÉS Informatikai rendezôszekrények kiválasztási táblázat >>> XL VDI 19 FALISZEKRÉNYEK FALISZEKRÉNYEK Fix hátlapos 400 mm Kifordítható 600 mm >>> XL VDI 19 ÁLLÓSZEKRÉNYEK 19 -os hálózati elemek rögzítése 6 U U U U U KÁBELBEVEZETÔ Kefés kábelbevezetô SZELLÔZTETÉS Ventilátor 230 V Ventilátor 12 V Ventilátorfiók BERENDEZÉSTÁLCÁK Fix berendezéstálca 1 U, mélység: 250 mm Fix berendezéstálca 1 U, mélység: 300 mm KÁBELELRENDEZÉS Kábelrögzítô sín >>> mini XL VDI FALISZEKRÉNY (kisvállalati alkalmazásokhoz) FALISZEKRÉNY ÉS TARTOZÉKOK Fix hátlapos, mélység: 300 mm 6 U Patch panelváz üres 1 U, 12 db. RJ 45 csatlakozóaljzat számára Fix berendezéstálca 1 U, mélység: 120 mm Elosztósor 3x2P+F Mosaic 2P+F aljzatokkal történô felszereléséhez >>> VDI BERENDEZÉSEK (Atlantic és Marina, legalább 250 mm mélységû faliszekrényekhez) 19 -os FALRA SZERELT VÁZ 6 U U U KIEGÉSZÍTÔ BERENDEZÉSEK 600 VAGY 800 MM SZÉLESSÉGÙ VÍZHATLAN SZEKRÉNYEKHEZ Kefés kábelbevezetô IP43-as Atlantic faliszekrényhez IP55-ös többkábeles tömszelencével ellátott kábelbevezetô Atlantic faliszekrényhez Fix berendezéstálca 1 U, mélység: 115 mm KIEGÉSZÍTÔ BERENDEZÉSEK 400 MM SZÉLESSÉGÛ VÍZHATLAN SZEKRÉNYEKHEZ Patch panelváz üres 1 U, 12 darab RJ 45 csatlakozóaljzat számára Fix berendezéstálca 1 U, mélység: 120 mm Elosztósor 3x2P+F ÁLLÓSZEKRÉNYEK 24 U U U U U (Oldallapok nélkül) U (Oldallapokkal) KÁBELELRENDEZÉS Kefés tetôlemez Teli fenéklemez Kefés fenéklemez Gumis tetôlemez Gumis fenéklemez SZELLÔZTETÉS Perforált szellôztetôlemezek Perforált szellôztetôlemez 230 V ventillátorral Ventilátorfiók Ventilátor 230 V A Ventilátor 12 V = Termosztát BERENDEZÉSTÁLCÁK Fix berendezéstálca 1 U, mélység: 250 mm Fix berendezéstálca 1 U, mélység: 300 mm Fix berendezéstálca 1 U Teleszkópos tálca 1 U KÁBELELRENDEZÉS Függôleges kefés kábelbevezetô 42 U szekrényhez Kábelvezetô rács 42/47 U szekrényhez Tartóprofil sínpárhoz Oldalsó tartóprofil vázszerkezethez Kábelvezetô rács 24/29 U Kábelvezetô rács 33 U Kábelvezetô rács 42 U 26

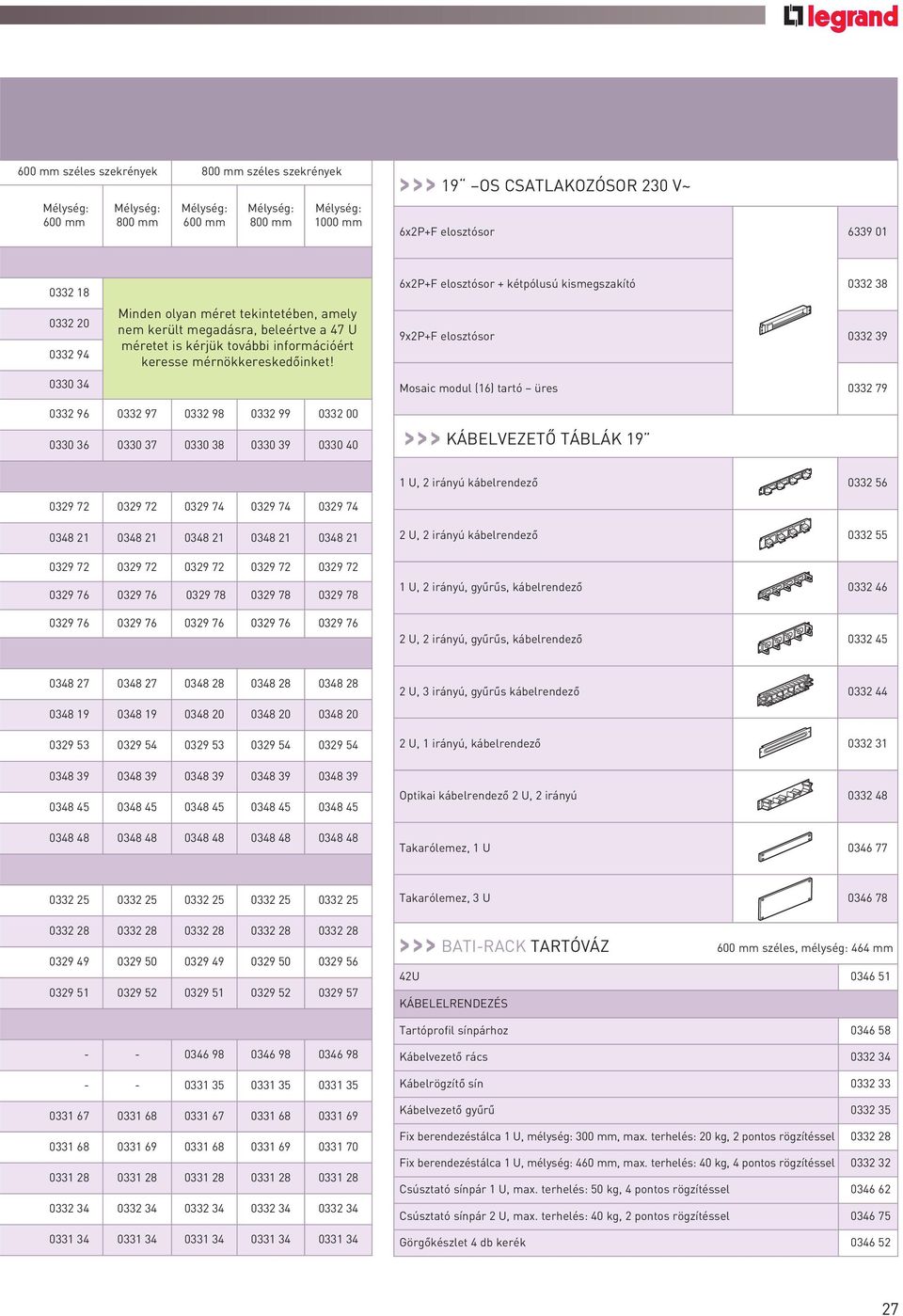

10 600 mm széles szekrények 800 mm széles szekrények 600 mm 800 mm 600 mm 800 mm 1000 mm >>> 19 OS CSATLAKOZÓSOR 230 V~ 6x2P+F elosztósor Minden olyan méret tekintetében, amely nem került megadásra, beleértve a 47 U méretet is kérjük további információért keresse mérnökkereskedôinket! 6x2P+F elosztósor + kétpólusú kismegszakító x2P+F elosztósor Mosaic modul (16) tartó üres >>> KÁBELVEZETÔ TÁBLÁK 19 1 U, 2 irányú kábelrendezô U, 2 irányú kábelrendezô U, 2 irányú, gyûrûs, kábelrendezô U, 2 irányú, gyûrûs, kábelrendezô U, 3 irányú, gyûrûs kábelrendezô U, 1 irányú, kábelrendezô Optikai kábelrendezô 2 U, 2 irányú Takarólemez, 1 U Takarólemez, 3 U >>> BATI-RACK TARTÓVÁZ 600 mm széles, mélység: 464 mm 42U KÁBELELRENDEZÉS Tartóprofil sínpárhoz Kábelvezetô rács Kábelrögzítô sín Kábelvezetô gyûrû Fix berendezéstálca 1 U, mélység: 300 mm, max. terhelés: 20 kg, 2 pontos rögzítéssel Fix berendezéstálca 1 U, mélység: 460 mm, max. terhelés: 40 kg, 4 pontos rögzítéssel Csúsztató sínpár 1 U, max. terhelés: 50 kg, 4 pontos rögzítéssel Csúsztató sínpár 2 U, max. terhelés: 40 kg, 2 pontos rögzítéssel Görgôkészlet 4 db kerék
