1 CALEO PADLÓ-, FAL- ÉS MENNYEZETF TÉSű RENDSZEREK 1. KÉRJÜK, VÁLASSZA KI AZ ÖNNÉL KIVITELEZÉSRE KERÜL F TÉSRENDSZER(EK) TÍPUSÁT ÉS FIGYELMESEN OLVASSA EL AZ ARRA VONATKOZÓ RÉSZT! EFFICIENT Ű tároló padlóf tési rendszer REG Közvetlen burkolat alá telepíthet padlóf tési rendszer DIRECT Fal- és mennyezetf tési rendszer 2-3. oldal 4-5. oldal 6-7. oldal FONTOS INFORMÁCIÓ! 1. A telepítési útmutató tartalmaz minden olyan f bb m szaki feltételt, melyek alapján a f tésrendszer kivitelezhet 2. Űiányos el készítés esetén a f tésrendszer nem kivitelezhet! 3. Amennyiben az el készítési munkálatokkal kapcsolatban kérdése lenne vagy valamilyen okból akadályba ütköznek, nem megvalósíthatóak, keresse bizalommal szakembereinket az alább látható elérhet ségeken. Infovonal: +36 (1)

2 EFFICIENT 2. Ű tároló padlóf tési rendszer A FOGADÓ ALJZAT ÉS A HELYSZÍN EL KÉSZÍTÉSE 1. Biztosítsa az elektromos kiállásokat f téskörönként (részletek az elektromos telepítési követelményeknél)! 2. Gy z djön meg arról, hogy az elhelyezett lépésálló h szigetelés egyenletes, sík felületet képez! 3. A kivitelezés el tt gy z djön meg arról, hogy a padlózat mentes portól, szennyez dést l, azon éles, hegyes tárgyak, kövek nincsenek! 4. A f tésrendszer csak teljesen száraz aljzatra telepíthet. 5. A helyiséget a kivitelezés idejére szabaddá kell tenni, abban épít anyagok, szerszámok stb nem lehetnek. ALJZATKÉPZÉS CALEO EFFICIENT PADLÓF TÉSű RENDSZEREN 6. A f t beton (esztrich) ajánlott vastagságával kapcsolatban kérje szakembereink tanácsát! 7. Amennyiben az aljzatképzés nem a Caleo által ajánlott Baumit önterül esztrich-el történik, azt nem a Caleo szakemberei kivitelezik, hívja fel a kivitelez figyelmét a körültekint munkavégzésre!

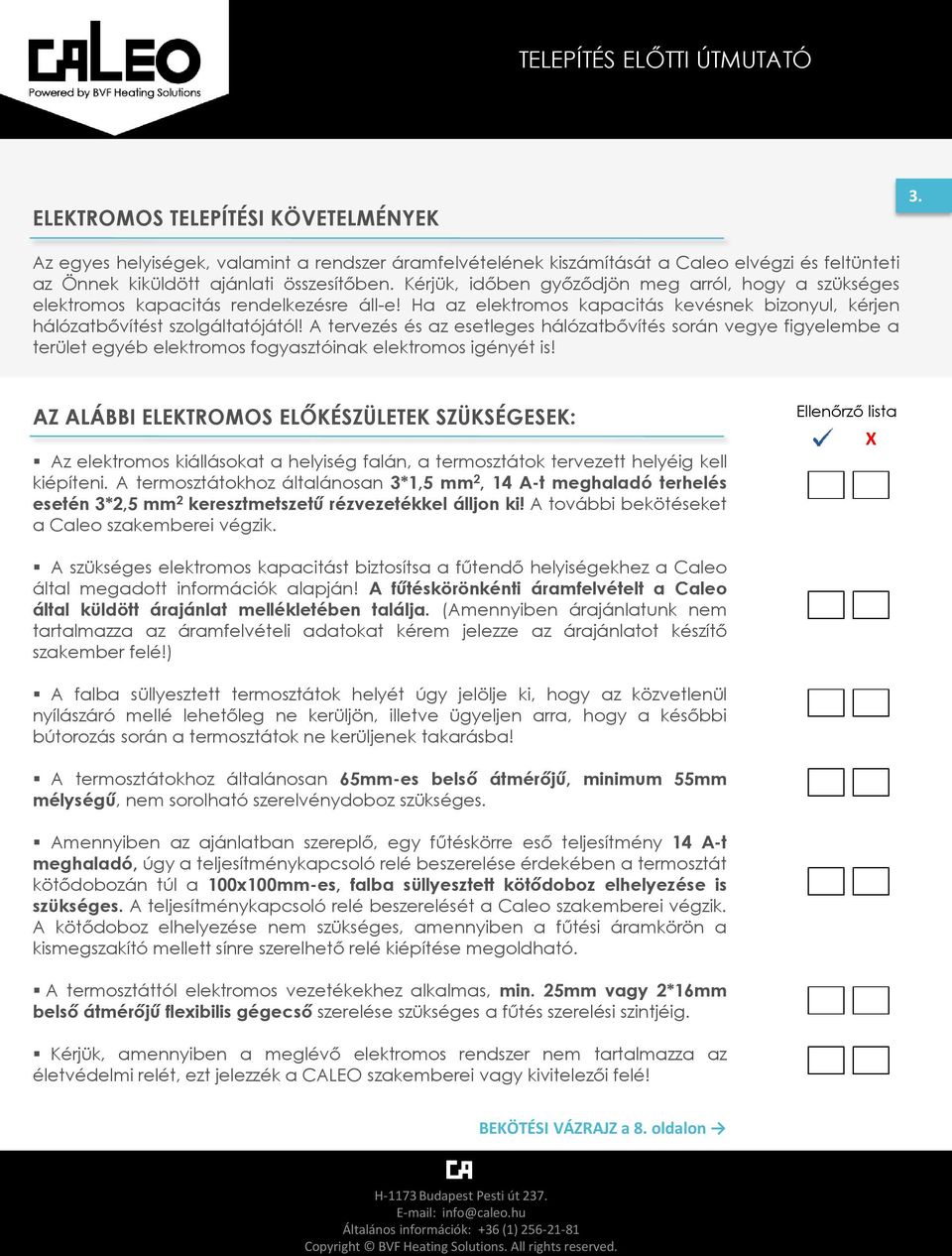

3 ELEKTROMOS TELEPÍTÉSI KÖVETELMÉNYEK 3. Az egyes helyiségek, valamint a rendszer áramfelvételének kiszámítását a Caleo elvégzi és feltünteti az Önnek kiküldött ajánlati összesít ben. Kérjük, id ben gy z djön meg arról, hogy a szükséges elektromos kapacitás rendelkezésre áll-e! Ha az elektromos kapacitás kevésnek bizonyul, kérjen hálózatb vítést szolgáltatójától! A tervezés és az esetleges hálózatb vítés során vegye figyelembe a terület egyéb elektromos fogyasztóinak elektromos igényét is! AZ ALÁBBI ELEKTROMOS EL KÉSZÜLETEK SZÜKSÉGESEK: Az elektromos kiállásokat a helyiség falán, a termosztátok tervezett helyéig kell kiépíteni. A termosztátokhoz általánosan 3*1,5 mm 2, 14 A-t meghaladó terhelés esetén 3*2,5 mm 2 keresztmetszet rézvezetékkel álljon ki! A további bekötéseket a Caleo szakemberei végzik. A szükséges elektromos kapacitást biztosítsa a f tend helyiségekhez a Caleo által megadott információk alapján! A f téskörönkénti áramfelvételt a Caleo által küldött árajánlat mellékletében találja. (Amennyiben árajánlatunk nem tartalmazza az áramfelvételi adatokat kérem jelezze az árajánlatot készít szakember felé!) A falba süllyesztett termosztátok helyét úgy jelölje ki, hogy az közvetlenül nyílászáró mellé lehet leg ne kerüljön, illetve ügyeljen arra, hogy a kés bbi bútorozás során a termosztátok ne kerüljenek takarásba! A termosztátokhoz általánosan 65mm-es bels átmér j, minimum 55mm mélység, nem sorolható szerelvénydoboz szükséges. Amennyiben az ajánlatban szerepl, egy f téskörre es teljesítmény 14 A-t meghaladó, úgy a teljesítménykapcsoló relé beszerelése érdekében a termosztát köt dobozán túl a 100x100mm-es, falba süllyesztett köt doboz elhelyezése is szükséges. A teljesítménykapcsoló relé beszerelését a Caleo szakemberei végzik. A köt doboz elhelyezése nem szükséges, amennyiben a f tési áramkörön a kismegszakító mellett sínre szerelhet relé kiépítése megoldható. A termosztáttól elektromos vezetékekhez alkalmas, min. 25mm vagy 2*16mm bels átmér j flexibilis gégecs szerelése szükséges a f tés szerelési szintjéig. Kérjük, amennyiben a meglév elektromos rendszer nem tartalmazza az életvédelmi relét, ezt jelezzék a CALEO szakemberei vagy kivitelez i felé! BEKÖTÉSI VÁZRAJZ a 8. oldalon

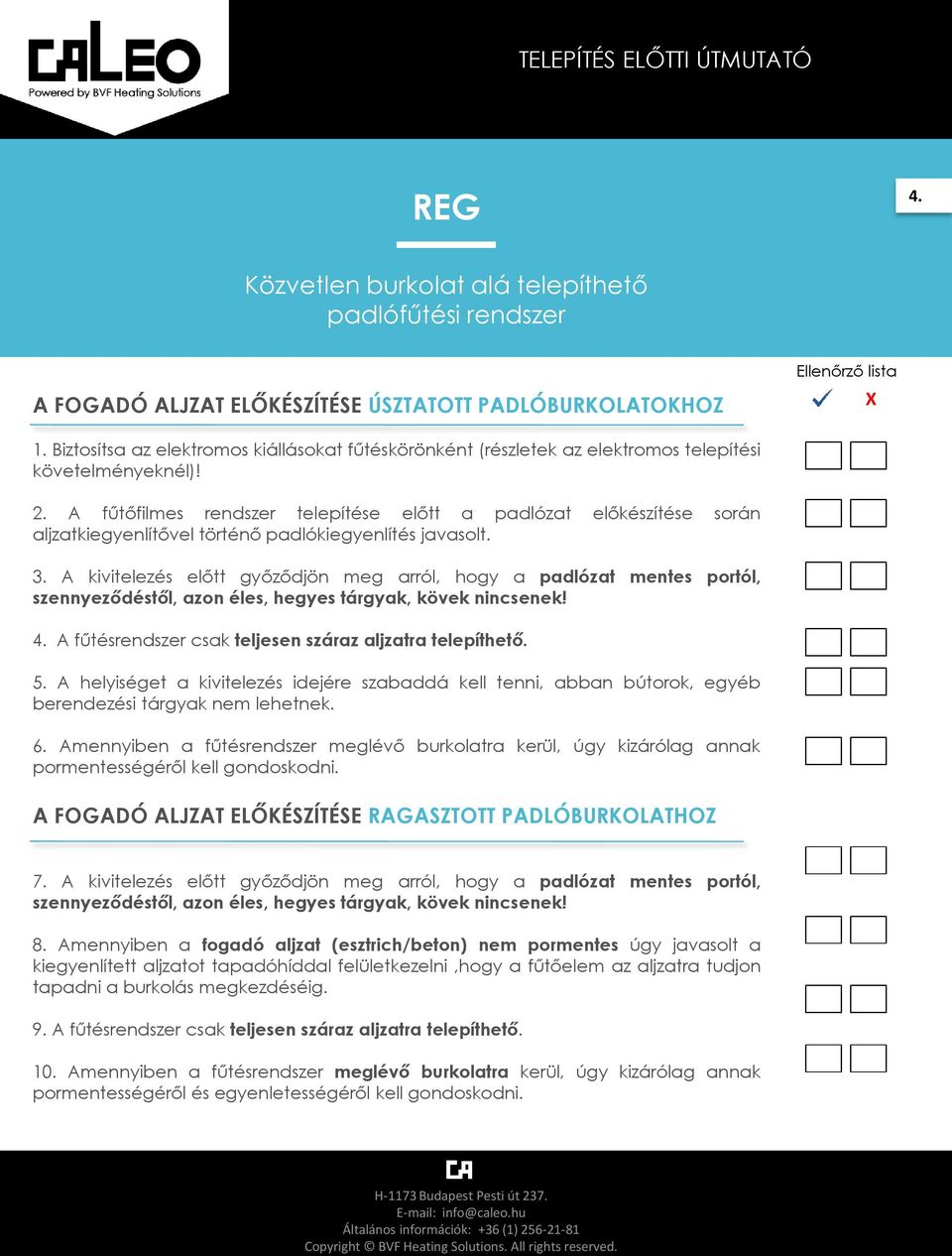

4 REG 4. Közvetlen burkolat alá telepíthet padlóf tési rendszer A FOGADÓ ALJZAT EL KÉSZÍTÉSE ÚSZTATOTT PADLÓBURKOLATOKHOZ 1. Biztosítsa az elektromos kiállásokat f téskörönként (részletek az elektromos telepítési követelményeknél)! 2. A f t filmes rendszer telepítése el tt a padlózat el készítése során aljzatkiegyenlít vel történ padlókiegyenlítés javasolt. 3. A kivitelezés el tt gy z djön meg arról, hogy a padlózat mentes portól, szennyez dést l, azon éles, hegyes tárgyak, kövek nincsenek! 4. A f tésrendszer csak teljesen száraz aljzatra telepíthet. 5. A helyiséget a kivitelezés idejére szabaddá kell tenni, abban bútorok, egyéb berendezési tárgyak nem lehetnek. 6. Amennyiben a f tésrendszer meglév burkolatra kerül, úgy kizárólag annak pormentességér l kell gondoskodni. A FOGADÓ ALJZAT EL KÉSZÍTÉSE RAGASZTOTT PADLÓBURKOLATHOZ 7. A kivitelezés el tt gy z djön meg arról, hogy a padlózat mentes portól, szennyez dést l, azon éles, hegyes tárgyak, kövek nincsenek! 8. Amennyiben a fogadó aljzat (esztrich/beton) nem pormentes úgy javasolt a kiegyenlített aljzatot tapadóhíddal felületkezelni,hogy a f t elem az aljzatra tudjon tapadni a burkolás megkezdéséig. 9. A f tésrendszer csak teljesen száraz aljzatra telepíthet. 10. Amennyiben a f tésrendszer meglév burkolatra kerül, úgy kizárólag annak pormentességér l és egyenletességér l kell gondoskodni.

5 ELEKTROMOS TELEPÍTÉSI KÖVETELMÉNYEK 5. Az egyes helyiségek, valamint a rendszer áramfelvételének kiszámítását a Caleo elvégzi és feltünteti az Önnek kiküldött ajánlati összesít ben. Kérjük, id ben gy z djön meg arról, hogy a szükséges elektromos kapacitás rendelkezésre áll-e! Ha az elektromos kapacitás kevésnek bizonyul, kérjen hálózatb vítést szolgáltatójától! A tervezés és az esetleges hálózatb vítés során vegye figyelembe a terület egyéb elektromos fogyasztóinak elektromos igényét is! AZ ALÁBBI ELEKTROMOS EL KÉSZÜLETEK SZÜKSÉGESEK: Az elektromos kiállásokat a helyiség falán, a termosztátok tervezett helyéig kell kiépíteni. A termosztátokhoz általánosan 3*1,5 mm 2, 14 A-t meghaladó terhelés esetén 3*2,5 mm 2 keresztmetszet rézvezetékkel álljon ki! A további bekötéseket a Caleo szakemberei végzik. A szükséges elektromos kapacitást biztosítsa a f tend helyiségekhez a Caleo által megadott információk alapján! A f téskörönkénti áramfelvételt a Caleo által küldött árajánlat mellékletében találja. (Amennyiben árajánlatunk nem tartalmazza az áramfelvételi adatokat kérem jelezze az árajánlatot készít szakember felé!) A falba süllyesztett termosztátok helyét úgy jelölje ki, hogy az közvetlenül nyílászáró mellé lehet leg ne kerüljön, illetve ügyeljen arra, hogy a kés bbi bútorozás során a termosztátok ne kerüljenek takarásba! A termosztátokhoz általánosan 65mm-es bels átmér j, minimum 55mm mélység, nem sorolható szerelvénydoboz szükséges. Amennyiben az ajánlatban szerepl, egy f téskörre es teljesítmény 14 A-t meghaladó, úgy a teljesítménykapcsoló relé beszerelése érdekében a termosztát köt dobozán túl a 100x100mm-es, falba süllyesztett köt doboz elhelyezése is szükséges. A teljesítménykapcsoló relé beszerelését a Caleo szakemberei végzik. A köt doboz elhelyezése nem szükséges, amennyiben a f tési áramkörön a kismegszakító mellett sínre szerelhet relé kiépítése megoldható. A termosztáttól elektromos vezetékekhez alkalmas, min. 25mm vagy 2*16mm bels átmér j flexibilis gégecs szerelése szükséges a f tés szerelési szintjéig. Kérjük, amennyiben a meglév elektromos rendszer nem tartalmazza az életvédelmi relét, ezt jelezzék a CALEO szakemberei vagy kivitelez i felé! BEKÖTÉSI VÁZRAJZ a 8. oldalon

6 DIRECT 6. FAL- ÉS MENNYEZETF TÉSű RENDSZEREK A ŰELYSZÍN EL KÉSZÍTÉSE FAL- ÉS MENNYEZETF TÉSű RENDSZERŰEZ (Gipszkarton szerkezet kialakításához) 1. Biztosítsa az elektromos kiállásokat f téskörönként (részletek az elektromos telepítési követelményeknél)! 2. A helyiséget a kivitelezés idejére szabaddá kell tenni, abban bútorok, egyéb berendezési tárgyak nem lehetnek. A helyiségnek létrázhatónak kell lennie. A F TÉSRENDSZER EL KÉSZÍTÉSE GűPSZKARTON SZERKEZETBEN (Amennyiben az álmennyezet szerelését nem a CALEO szakemberei végzik) 3. A tartóprofilokat párhuzamosan, szabvány 40 cm-es osztással vagy indokolt esetben cm szabad térközzel futtassa (kérdezze szakembereinket)! 4. A mennyezet és a gipszkarton burkolat közötti minimális távolság 80 mm legyen. A gipszkarton burkolólapok felhelyezése a f tésrendszer telepítésével párhuzamosan történik. 5. A helyiséget a kivitelezés idejére szabaddá kell tenni, abban bútorok, egyéb berendezési tárgyak nem lehetnek! A helyiségnek létrázhatónak kell lennie. 6. Amennyiben az álmennyezet tartalmazni fog gépészeti elemeket, világítást, stb, annak tervezett helyér l tájékoztassák a Caleo szakembereit, vagy a kivitelezés megkezdése el tt a kivitelez ket!

7 ELEKTROMOS TELEPÍTÉSI KÖVETELMÉNYEK 7. Az egyes helyiségek, valamint a rendszer áramfelvételének kiszámítását a Caleo elvégzi és feltünteti az Önnek kiküldött ajánlati összesít ben. Kérjük, id ben gy z djön meg arról, hogy a szükséges elektromos kapacitás rendelkezésre áll-e! Ha az elektromos kapacitás kevésnek bizonyul, kérjen hálózatb vítést szolgáltatójától! A tervezés és az esetleges hálózatb vítés során vegye figyelembe a terület egyéb elektromos fogyasztóinak elektromos igényét is! AZ ALÁBBI ELEKTROMOS EL KÉSZÜLETEK SZÜKSÉGESEK: Az elektromos kiállásokat a helyiség falán, a termosztátok tervezett helyéig kell kiépíteni. A termosztátokhoz általánosan 3*1,5 mm 2, 14 A-t meghaladó terhelés esetén 3*2,5 mm 2 keresztmetszet rézvezetékkel álljon ki! A további bekötéseket a Caleo szakemberei végzik. A szükséges elektromos kapacitást biztosítsa a f tend helyiségekhez a Caleo által megadott információk alapján! A f téskörönkénti áramfelvételt a Caleo által küldött árajánlat mellékletében találja. (Amennyiben árajánlatunk nem tartalmazza az áramfelvételi adatokat kérem jelezze az árajánlatot készít szakember felé!) A falba süllyesztett termosztátok helyét úgy jelölje ki, hogy az közvetlenül nyílászáró mellé lehet leg ne kerüljön, illetve ügyeljen arra, hogy a kés bbi bútorozás során a termosztátok ne kerüljenek takarásba! A termosztátokhoz általánosan 65mm-es bels átmér j, minimum 55mm mélység, nem sorolható szerelvénydoboz szükséges. Amennyiben az ajánlatban szerepl, egy f téskörre es teljesítmény 14 A-t meghaladó, úgy a teljesítménykapcsoló relé beszerelése érdekében a termosztát köt dobozán túl a 100x100mm-es, falba süllyesztett köt doboz elhelyezése is szükséges. A teljesítménykapcsoló relé beszerelését a Caleo szakemberei végzik. A köt doboz elhelyezése nem szükséges, amennyiben a f tési áramkörön a kismegszakító mellett sínre szerelhet relé kiépítése megoldható. A termosztáttól elektromos vezetékekhez alkalmas, min. 25mm vagy 2*16mm bels átmér j flexibilis gégecs szerelése szükséges a f tés szerelési szintjéig. Kérjük, amennyiben a meglév elektromos rendszer nem tartalmazza az életvédelmi relét, ezt jelezzék a CALEO szakemberei vagy kivitelez i felé! BEKÖTÉSI VÁZRAJZ a 8. oldalon

8 BEKÖTÉSI VÁZRAJZ: 8. A termosztáttól elektromos vezetékekhez alkalmas, min. 25 mm bels átmér j gégecs szerelése szükséges a padló vagy a mennyezet szerelési szintjéig a f tésrendszer típusától függ en. 65 mm bels átmér j szerelvénydoboz A 65 mm bels átmér j, minimum 55 mm mély, nem sorolható szerelvénydobozt az elektromos betáp kábelével szerelve akként helyezze el, hogy a küls rögzít csavarok vízszintesen helyezkedjenek el! A gégecs ben történ elektromos szerelést szakembereink végzik el. 100x100 mm, falba süllyesztett köt doboz (csak indokolt esetben) Amennyiben az ajánlatban szerepl, egy f téskörre es teljesítmény 14 Ampert meghaladó, úgy a teljesítménykapcsoló relé beszerelése érdekében a termosztát köt dobozán túl a 100x100 mm-es köt doboz elhelyezése is szükséges. A teljesítménykapcsoló relé beszerelését a Caleo szakemberei végzik.
