1 Műszaki Információ IP Védelem Specifikációk és Alkalmazások

2 IP Védelem Specifikációk és Alkalmazások TARTALOM 1. Bevezetés Szabványosítás: IEC/EN Fontos megjegyzés Alkalmazások Környezeti és védelmi osztályok Védelmek típusai Por elleni védelem IP védelem védett aljzatoban / disztributor szekrényekben A csatlakozások közvetlen IP védelme Miért és mikor IP65 vagy IP67? További dokumentáció...7 Copyright 2009 Reichle & De-Massari AG (R&M). Minden jog fenntartva. Ezen kiadvány vagy részeinek bármilyen céllal és formában történő terjesztése és másolása a Reichle & De Massari AG írott engedélye nélkül tilos. A kiadvány tartalma változhat előzetes értesítés nélkül. Ez a dokumentum a lehető legnagyobb gondossággal készült, a elkészültekori ismereteket tartalmazza. Műszaki változtatás joga fenntartva. Technical Information IP Protection Version EN March

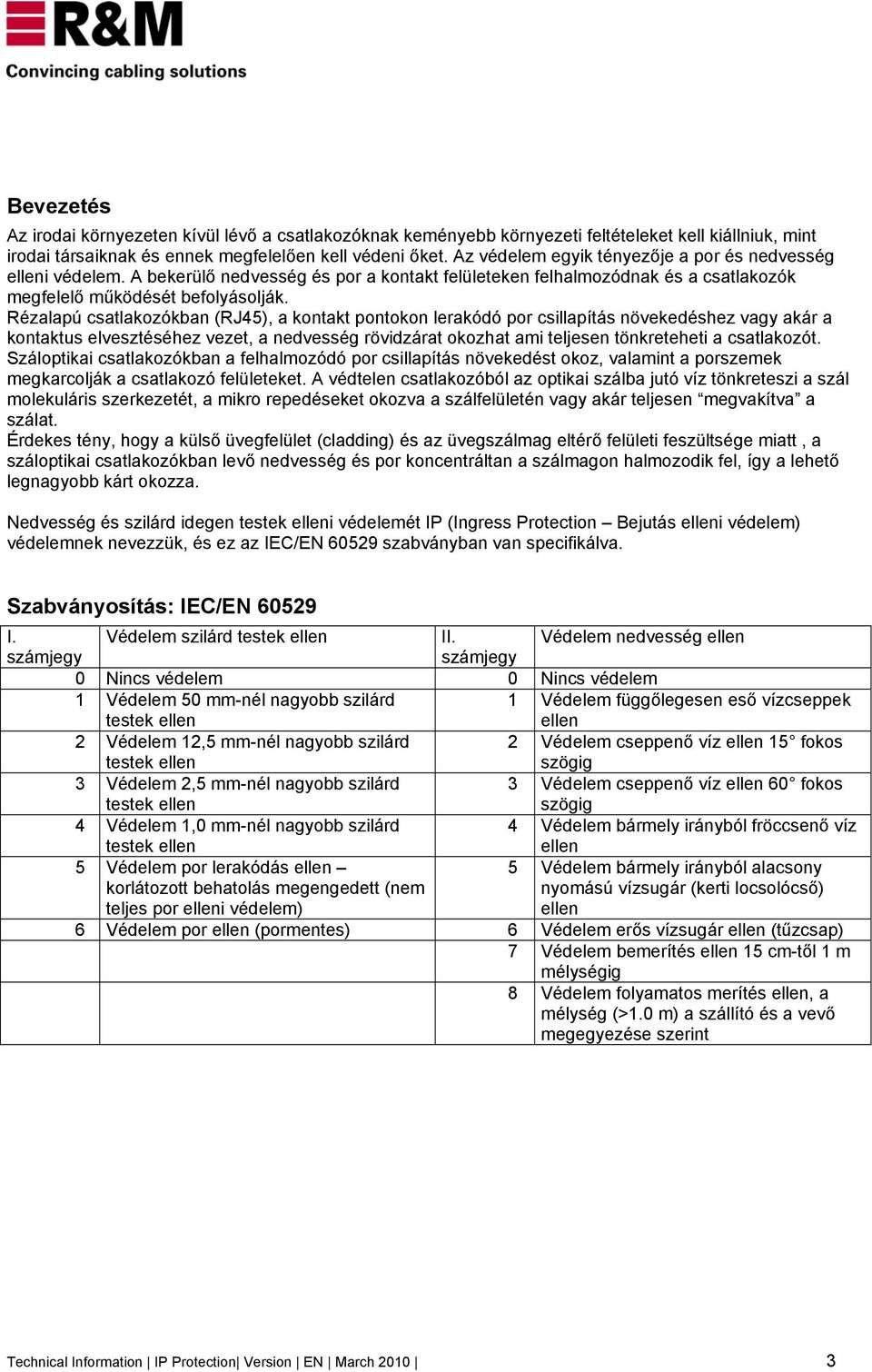

3 Bevezetés Az irodai környezeten kívül lévő a csatlakozóknak keményebb környezeti feltételeket kell kiállniuk, mint irodai társaiknak és ennek megfelelően kell védeni őket. Az védelem egyik tényezője a por és nedvesség elleni védelem. A bekerülő nedvesség és por a kontakt felületeken felhalmozódnak és a csatlakozók megfelelő működését befolyásolják. Rézalapú csatlakozókban (RJ45), a kontakt pontokon lerakódó por csillapítás növekedéshez vagy akár a kontaktus elvesztéséhez vezet, a nedvesség rövidzárat okozhat ami teljesen tönkreteheti a csatlakozót. Száloptikai csatlakozókban a felhalmozódó por csillapítás növekedést okoz, valamint a porszemek megkarcolják a csatlakozó felületeket. A védtelen csatlakozóból az optikai szálba jutó víz tönkreteszi a szál molekuláris szerkezetét, a mikro repedéseket okozva a szálfelületén vagy akár teljesen megvakítva a szálat. Érdekes tény, hogy a külső üvegfelület (cladding) és az üvegszálmag eltérő felületi feszültsége miatt, a száloptikai csatlakozókban levő nedvesség és por koncentráltan a szálmagon halmozodik fel, így a lehető legnagyobb kárt okozza. Nedvesség és szilárd idegen testek elleni védelemét IP (Ingress Protection Bejutás elleni védelem) védelemnek nevezzük, és ez az IEC/EN szabványban van specifikálva. Szabványosítás: IEC/EN I. Védelem szilárd testek ellen II. Védelem nedvesség ellen számjegy számjegy 0 Nincs védelem 0 Nincs védelem 1 Védelem 50 mm-nél nagyobb szilárd testek ellen 1 Védelem függőlegesen eső vízcseppek ellen 2 Védelem 12,5 mm-nél nagyobb szilárd testek ellen 2 Védelem cseppenő víz ellen 15 fokos szögig 3 Védelem 2,5 mm-nél nagyobb szilárd testek ellen 3 Védelem cseppenő víz ellen 60 fokos szögig 4 Védelem 1,0 mm-nél nagyobb szilárd testek ellen 4 Védelem bármely irányból fröccsenő víz ellen 5 Védelem por lerakódás ellen korlátozott behatolás megengedett (nem teljes por elleni védelem) 5 Védelem bármely irányból alacsony nyomású vízsugár (kerti locsolócső) ellen 6 Védelem por ellen (pormentes) 6 Védelem erős vízsugár ellen (tűzcsap) 7 Védelem bemerítés ellen 15 cm-től 1 m mélységig 8 Védelem folyamatos merítés ellen, a mélység (>1.0 m) a szállító és a vevő megegyezése szerint Technical Information IP Protection Version EN March

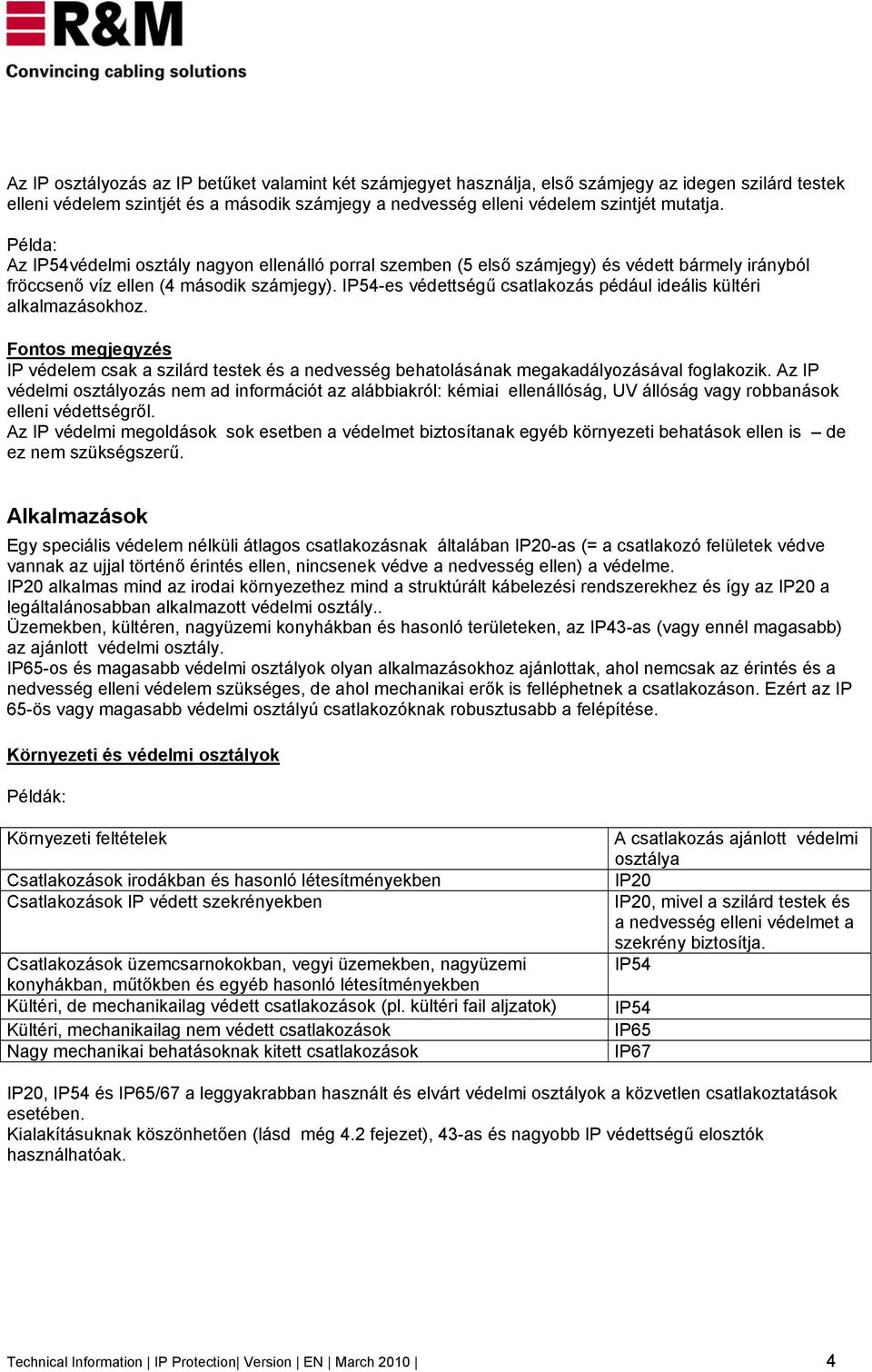

4 Az IP osztályozás az IP betűket valamint két számjegyet használja, első számjegy az idegen szilárd testek elleni védelem szintjét és a második számjegy a nedvesség elleni védelem szintjét mutatja. Példa: Az IP54védelmi osztály nagyon ellenálló porral szemben (5 első számjegy) és védett bármely irányból fröccsenő víz ellen (4 második számjegy). IP54-es védettségű csatlakozás pédául ideális kültéri alkalmazásokhoz. Fontos megjegyzés IP védelem csak a szilárd testek és a nedvesség behatolásának megakadályozásával foglakozik. Az IP védelmi osztályozás nem ad információt az alábbiakról: kémiai ellenállóság, UV állóság vagy robbanások elleni védettségről. Az IP védelmi megoldások sok esetben a védelmet biztosítanak egyéb környezeti behatások ellen is de ez nem szükségszerű. Alkalmazások Egy speciális védelem nélküli átlagos csatlakozásnak általában IP20-as (= a csatlakozó felületek védve vannak az ujjal történő érintés ellen, nincsenek védve a nedvesség ellen) a védelme. IP20 alkalmas mind az irodai környezethez mind a struktúrált kábelezési rendszerekhez és így az IP20 a legáltalánosabban alkalmazott védelmi osztály.. Üzemekben, kültéren, nagyüzemi konyhákban és hasonló területeken, az IP43-as (vagy ennél magasabb) az ajánlott védelmi osztály. IP65-os és magasabb védelmi osztályok olyan alkalmazásokhoz ajánlottak, ahol nemcsak az érintés és a nedvesség elleni védelem szükséges, de ahol mechanikai erők is felléphetnek a csatlakozáson. Ezért az IP 65-ös vagy magasabb védelmi osztályú csatlakozóknak robusztusabb a felépítése. Környezeti és védelmi osztályok Példák: Környezeti feltételek Csatlakozások irodákban és hasonló létesítményekben Csatlakozások IP védett szekrényekben Csatlakozások üzemcsarnokokban, vegyi üzemekben, nagyüzemi konyhákban, műtőkben és egyéb hasonló létesítményekben Kültéri, de mechanikailag védett csatlakozások (pl. kültéri fail aljzatok) Kültéri, mechanikailag nem védett csatlakozások Nagy mechanikai behatásoknak kitett csatlakozások A csatlakozás ajánlott védelmi osztálya IP20 IP20, mivel a szilárd testek és a nedvesség elleni védelmet a szekrény biztosítja. IP54 IP54 IP65 IP67 IP20, IP54 és IP65/67 a leggyakrabban használt és elvárt védelmi osztályok a közvetlen csatlakoztatások esetében. Kialakításuknak köszönhetően (lásd még 4.2 fejezet), 43-as és nagyobb IP védettségű elosztók használhatóak. Technical Information IP Protection Version EN March

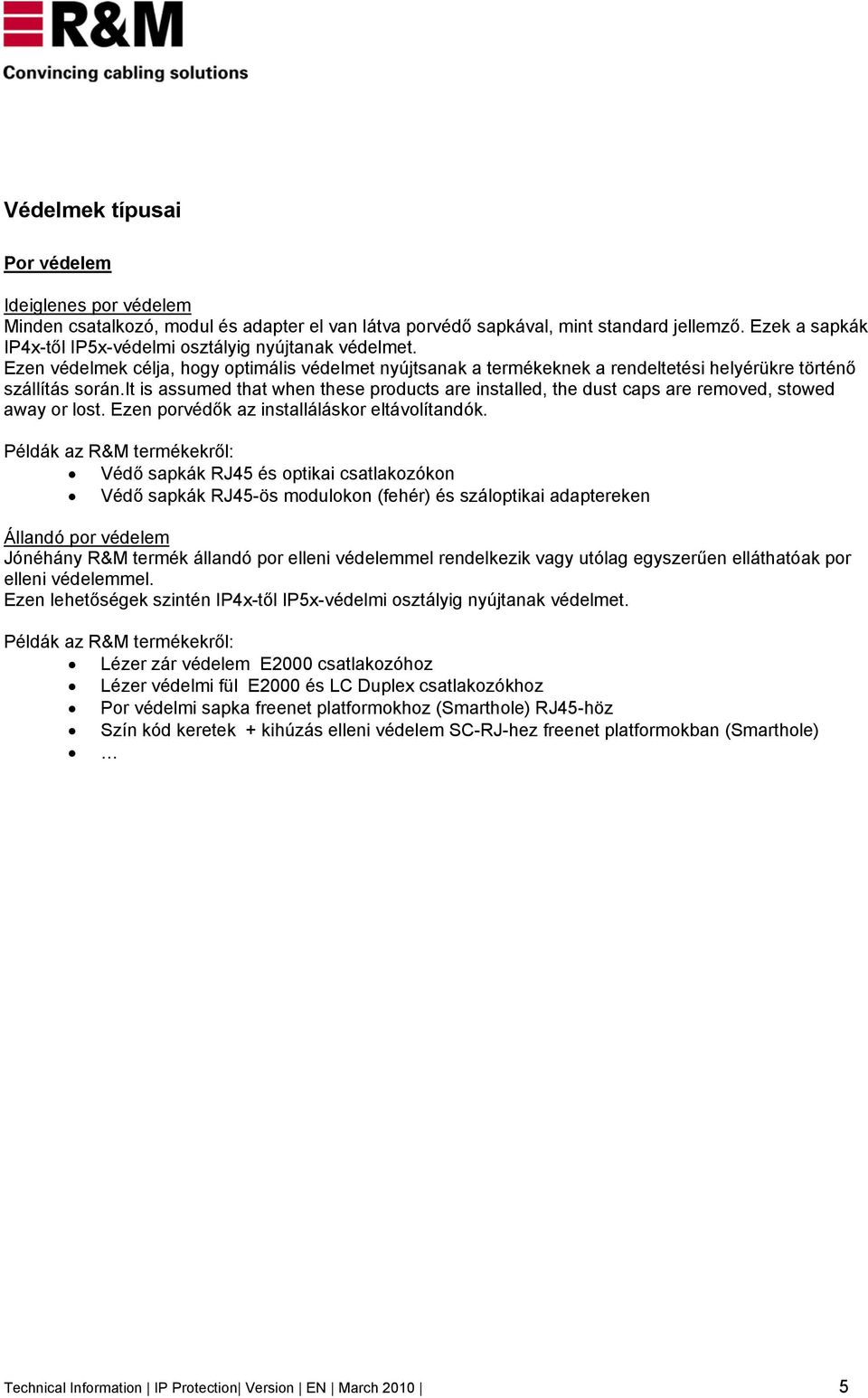

5 Védelmek típusai Por védelem Ideiglenes por védelem Minden csatalkozó, modul és adapter el van látva porvédő sapkával, mint standard jellemző. Ezek a sapkák IP4x-től IP5x-védelmi osztályig nyújtanak védelmet. Ezen védelmek célja, hogy optimális védelmet nyújtsanak a termékeknek a rendeltetési helyérükre történő szállítás során.it is assumed that when these products are installed, the dust caps are removed, stowed away or lost. Ezen porvédők az installáláskor eltávolítandók. Példák az R&M termékekről: Védő sapkák RJ45 és optikai csatlakozókon Védő sapkák RJ45-ös modulokon (fehér) és száloptikai adaptereken Állandó por védelem Jónéhány R&M termék állandó por elleni védelemmel rendelkezik vagy utólag egyszerűen elláthatóak por elleni védelemmel. Ezen lehetőségek szintén IP4x-től IP5x-védelmi osztályig nyújtanak védelmet. Példák az R&M termékekről: Lézer zár védelem E2000 csatlakozóhoz Lézer védelmi fül E2000 és LC Duplex csatlakozókhoz Por védelmi sapka freenet platformokhoz (Smarthole) RJ45-höz Szín kód keretek + kihúzás elleni védelem SC-RJ-hez freenet platformokban (Smarthole) Technical Information IP Protection Version EN March

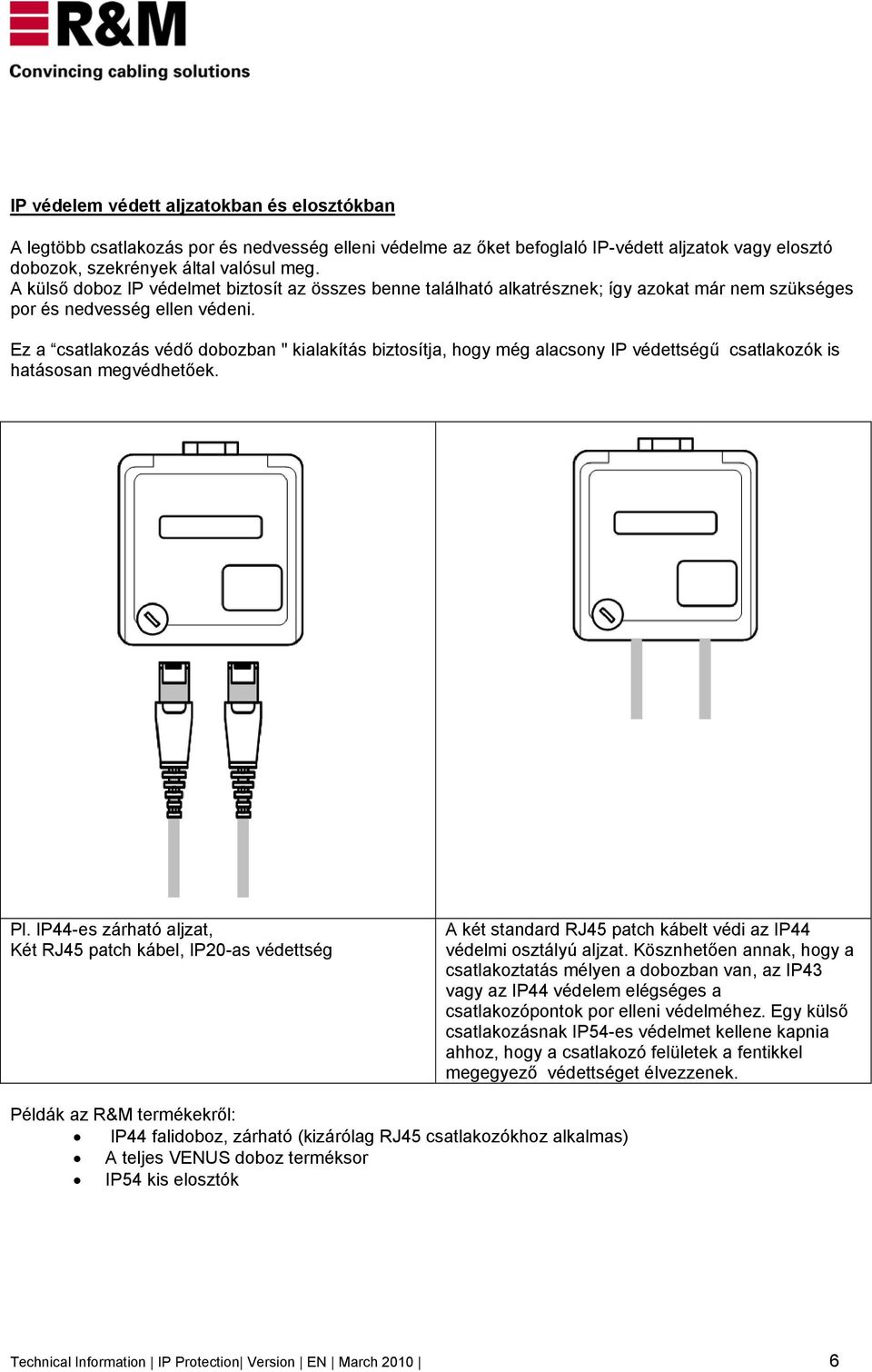

6 IP védelem védett aljzatokban és elosztókban A legtöbb csatlakozás por és nedvesség elleni védelme az őket befoglaló IP-védett aljzatok vagy elosztó dobozok, szekrények által valósul meg. A külső doboz IP védelmet biztosít az összes benne található alkatrésznek; így azokat már nem szükséges por és nedvesség ellen védeni. Ez a csatlakozás védő dobozban " kialakítás biztosítja, hogy még alacsony IP védettségű csatlakozók is hatásosan megvédhetőek. Pl. IP44-es zárható aljzat, Két RJ45 patch kábel, IP20-as védettség A két standard RJ45 patch kábelt védi az IP44 védelmi osztályú aljzat. Kösznhetően annak, hogy a csatlakoztatás mélyen a dobozban van, az IP43 vagy az IP44 védelem elégséges a csatlakozópontok por elleni védelméhez. Egy külső csatlakozásnak IP54-es védelmet kellene kapnia ahhoz, hogy a csatlakozó felületek a fentikkel megegyező védettséget élvezzenek. Példák az R&M termékekről: IP44 falidoboz, zárható (kizárólag RJ45 csatlakozókhoz alkalmas) A teljes VENUS doboz terméksor IP54 kis elosztók Technical Information IP Protection Version EN March

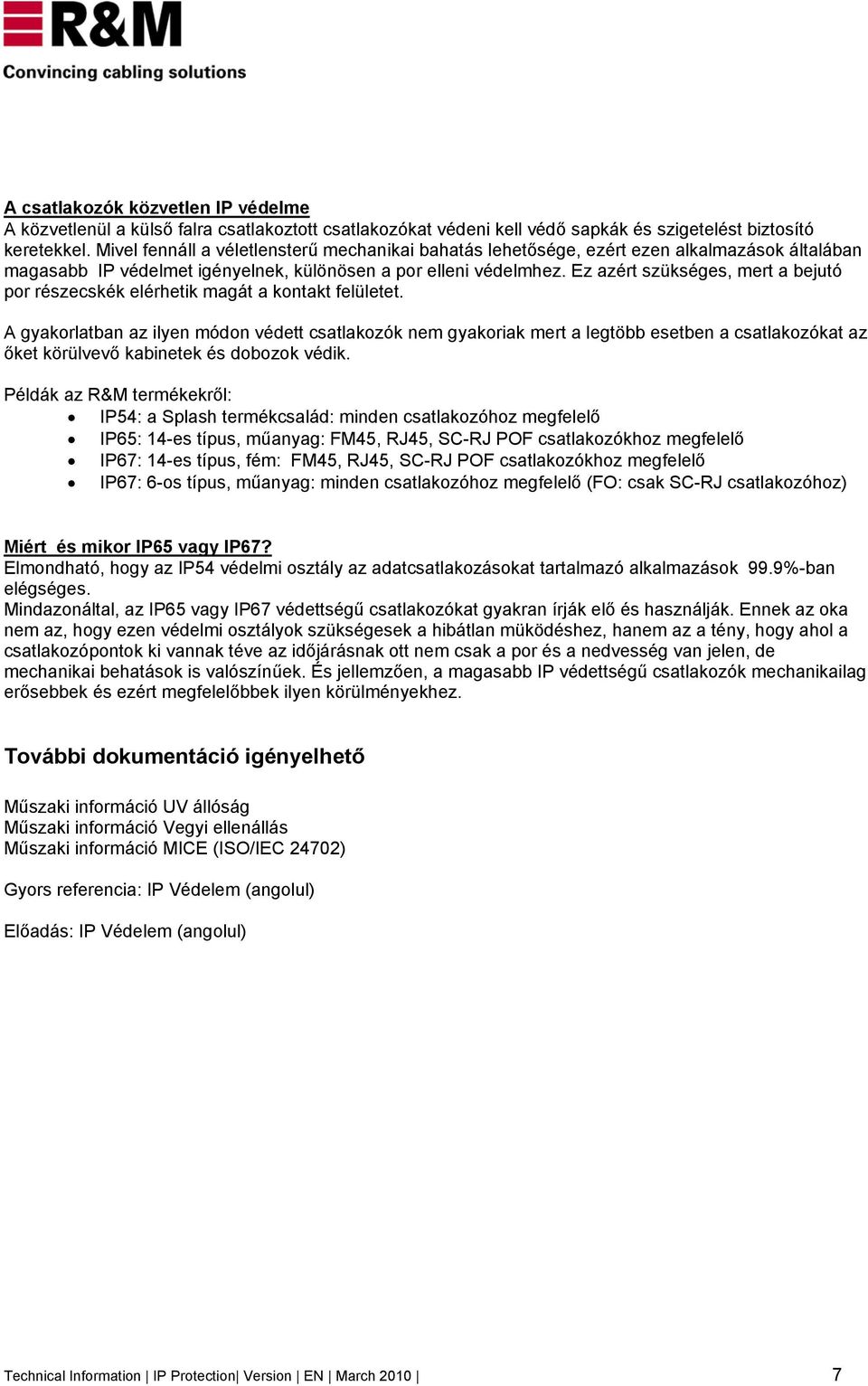

7 A csatlakozók közvetlen IP védelme A közvetlenül a külső falra csatlakoztott csatlakozókat védeni kell védő sapkák és szigetelést biztosító keretekkel. Mivel fennáll a véletlensterű mechanikai bahatás lehetősége, ezért ezen alkalmazások általában magasabb IP védelmet igényelnek, különösen a por elleni védelmhez. Ez azért szükséges, mert a bejutó por részecskék elérhetik magát a kontakt felületet. A gyakorlatban az ilyen módon védett csatlakozók nem gyakoriak mert a legtöbb esetben a csatlakozókat az őket körülvevő kabinetek és dobozok védik. Példák az R&M termékekről: IP54: a Splash termékcsalád: minden csatlakozóhoz megfelelő IP65: 14-es típus, műanyag: FM45, RJ45, SC-RJ POF csatlakozókhoz megfelelő IP67: 14-es típus, fém: FM45, RJ45, SC-RJ POF csatlakozókhoz megfelelő IP67: 6-os típus, műanyag: minden csatlakozóhoz megfelelő (FO: csak SC-RJ csatlakozóhoz) Miért és mikor IP65 vagy IP67? Elmondható, hogy az IP54 védelmi osztály az adatcsatlakozásokat tartalmazó alkalmazások 99.9%-ban elégséges. Mindazonáltal, az IP65 vagy IP67 védettségű csatlakozókat gyakran írják elő és használják. Ennek az oka nem az, hogy ezen védelmi osztályok szükségesek a hibátlan müködéshez, hanem az a tény, hogy ahol a csatlakozópontok ki vannak téve az időjárásnak ott nem csak a por és a nedvesség van jelen, de mechanikai behatások is valószínűek. És jellemzően, a magasabb IP védettségű csatlakozók mechanikailag erősebbek és ezért megfelelőbbek ilyen körülményekhez. További dokumentáció igényelhető Műszaki információ UV állóság Műszaki információ Vegyi ellenállás Műszaki információ MICE (ISO/IEC 24702) Gyors referencia: IP Védelem (angolul) Előadás: IP Védelem (angolul) Technical Information IP Protection Version EN March

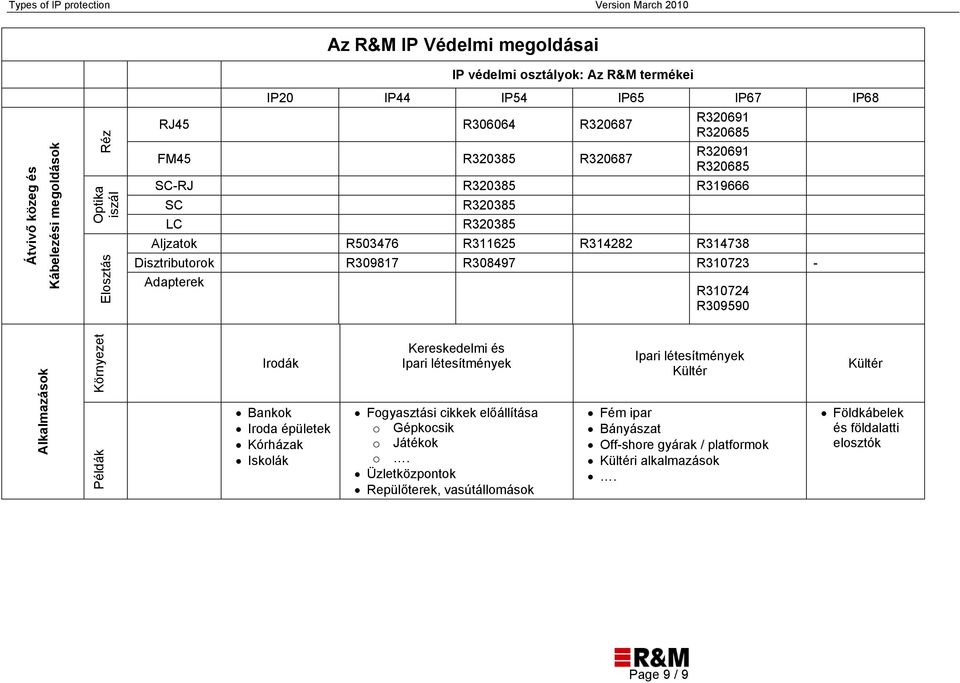

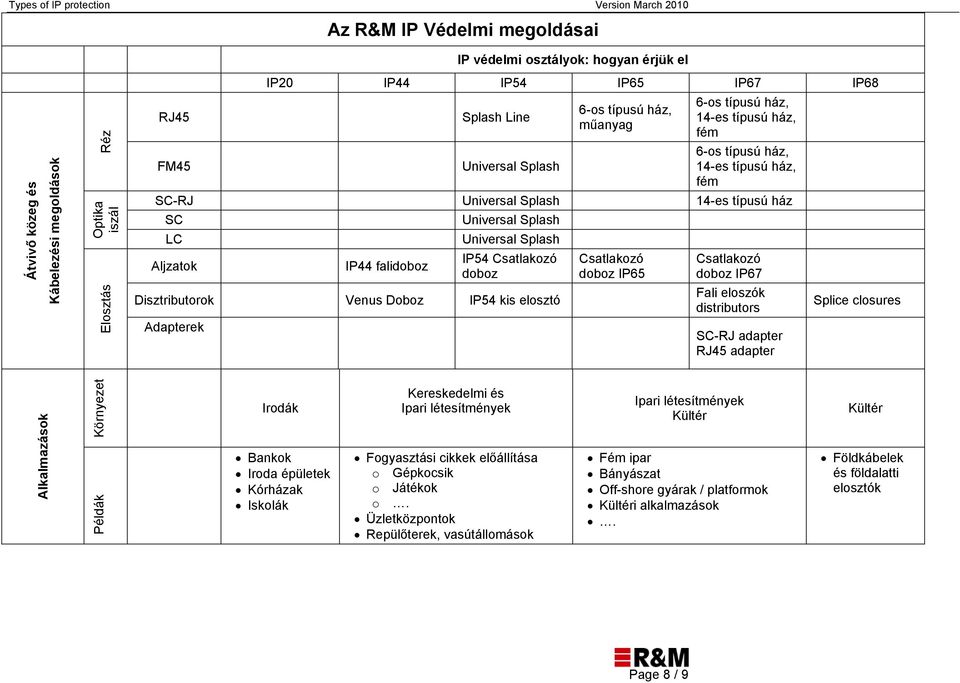

8 Types of IP protection Version March 2010 Az R&M IP Védelmi megoldásai IP védelmi osztályok: hogyan érjük el IP20 IP44 IP54 IP65 IP67 IP68 Átvivő közeg és Kábelezési megoldások Réz Optika iszál Elosztás RJ45 Splash Line FM45 Universal Splash 6-os típusú ház, műanyag 6-os típusú ház, 14-es típusú ház, fém 6-os típusú ház, 14-es típusú ház, fém SC-RJ Universal Splash 14-es típusú ház SC Universal Splash LC Universal Splash Aljzatok IP44 falidoboz IP54 Csatlakozó doboz Disztributorok Venus Doboz IP54 kis elosztó Adapterek Csatlakozó doboz IP65 Csatlakozó doboz IP67 Fali eloszók distributors SC-RJ adapter RJ45 adapter Splice closures Alkalmazások Környezet Példák Irodák Bankok Iroda épületek Kórházak Iskolák Kereskedelmi és Ipari létesítmények Fogyasztási cikkek előállítása o Gépkocsik o Játékok o. Üzletközpontok Repülőterek, vasútállomások Ipari létesítmények Kültér Fém ipar Bányászat Off-shore gyárak / platformok Kültéri alkalmazások. Kültér Földkábelek és földalatti elosztók Page 8 / 9
