Az Arcus a különlegesség és a magas minôség egyedi ötvözete. Íves formákra épülû designja évek múlva is magára vonja a tekintetet.

Átírás

1

2 Ízlés és forma

3 Ízlés és forma Az Arcus a különlegesség és a magas minôség egyedi ötvözete. Íves formákra épülû designja évek múlva is magára vonja a tekintetet. A Prodax Arcus-t letisztult formavilága és az ívek harmóniája teszi egyedivé. Már az elnevezése is a megjelenésére utal, az arcus szó jelentése ugyanis ív, domborulat. Tervezésekor az igényes, kifinomult formák mellett a minél szélesebb színválaszték is hangsúlyos szerepet kapott. A megszokott fehér és krém színek mellett a termékcsalád négyféle pasztell és három fémes színben is választható, így valóban minden igényt kielégít. 22

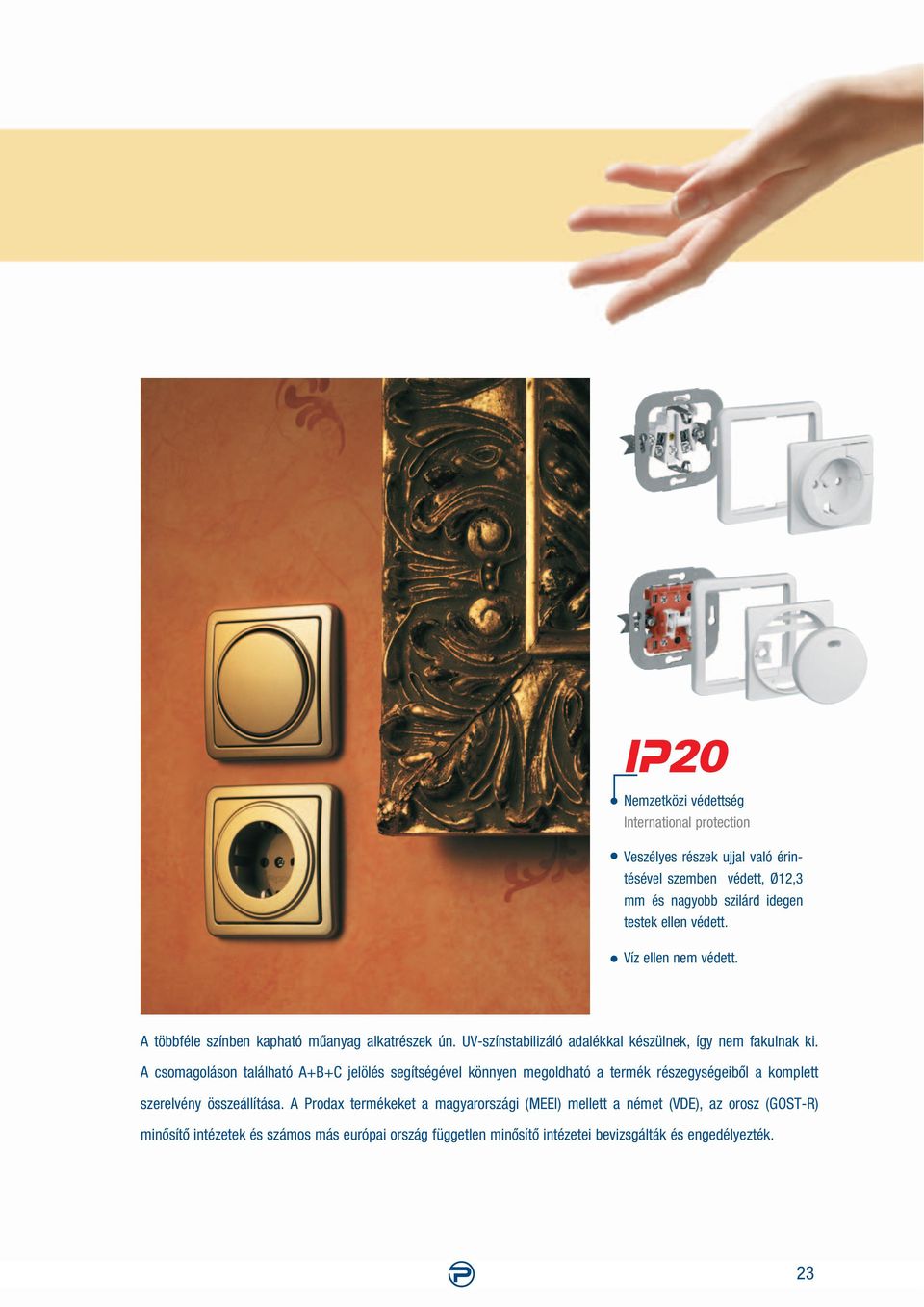

4 Nemzetközi védettség International protection Veszélyes részek ujjal való érintésével szemben védett, Ø12,3 mm és nagyobb szilárd idegen testek ellen védett. Víz ellen nem védett. A többféle színben kapható mûanyag alkatrészek ún. UV-színstabilizáló adalékkal készülnek, így nem fakulnak ki. A csomagoláson található A+B+C jelölés segítségével könnyen megoldható a termék részegységeibôl a komplett szerelvény összeállítása. A Prodax termékeket a magyarországi (MEEI) mellett a német (VDE), az orosz (GOST-R) minôsítô intézetek és számos más európai ország független minôsítô intézetei bevizsgálták és engedélyezték. 23

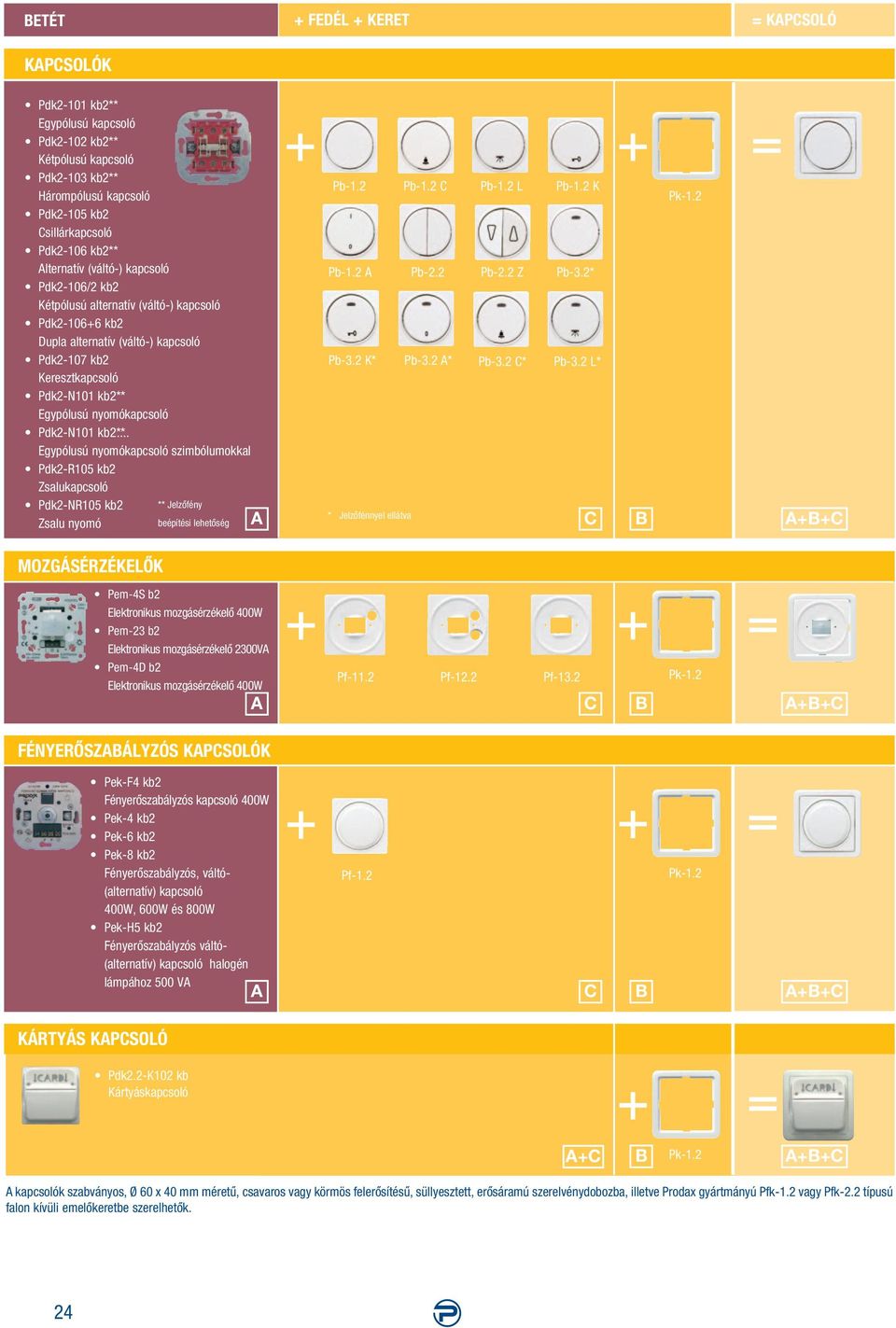

5 BETÉT + FEDÉL + KERET = KAPCSOLÓ KAPCSOLÓK Pdk2-101 kb2** Egypólusú kapcsoló Pdk2-102 kb2** Kétpólusú kapcsoló Pdk2-103 kb2** Hárompólusú kapcsoló Pdk2-105 kb2 Csillárkapcsoló Pdk2-106 kb2** Alternatív (váltó-) kapcsoló Pdk2-106/2 kb2 Kétpólusú alternatív (váltó-) kapcsoló Pdk kb2 Dupla alternatív (váltó-) kapcsoló Pdk2-107 kb2 Keresztkapcsoló Pdk2-N101 kb2** Egypólusú nyomókapcsoló Pdk2-N101 kb2**... Egypólusú nyomókapcsoló szimbólumokkal Pdk2-R105 kb2 Zsalukapcsoló Pdk2-NR105 kb2 Zsalu nyomó ** Jelzôfény beépítési lehetôség A Pb-1.2 * Jelzôfénnyel ellátva Pb-1.2 C Pb-1.2 L Pb-1.2 A Pb-2.2 Pb-2.2 Z Pb-1.2 K Pb-3.2* Pb-3.2 K* Pb-3.2 A* Pb-3.2 C* Pb-3.2 L* C B Pk-1.2 A+B+C MOZGÁSÉRZÉKELÔK Pem-4S b2 Elektronikus mozgásérzékelô 400W Pem-23 b2 Elektronikus mozgásérzékelô 2300VA Pem-4D b2 Elektronikus mozgásérzékelô 400W A Pf-11.2 Pf-12.2 Pf-13.2 C B Pk-1.2 A+B+C FÉNYERÔSZABÁLYZÓS KAPCSOLÓK Pek-F4 kb2 Fényerôszabályzós kapcsoló 400W Pek-4 kb2 Pek-6 kb2 Pek-8 kb2 Fényerôszabályzós, váltó- (alternatív) kapcsoló 400W, 600W és 800W Pek-H5 kb2 Fényerôszabályzós váltó- (alternatív) kapcsoló halogén lámpához 500 VA A Pf-1.2 C B Pk-1.2 A+B+C KÁRTYÁS KAPCSOLÓ Pdk2.2-K102 kb Kártyáskapcsoló A+C B Pk-1.2 A+B+C A kapcsolók szabványos, Ø 60 x 40 mm méretû, csavaros vagy körmös felerôsítésû, süllyesztett, erôsáramú szerelvénydobozba, illetve Prodax gyártmányú Pfk-1.2 vagy Pfk-2.2 típusú falon kívüli emelôkeretbe szerelhetôk. 24

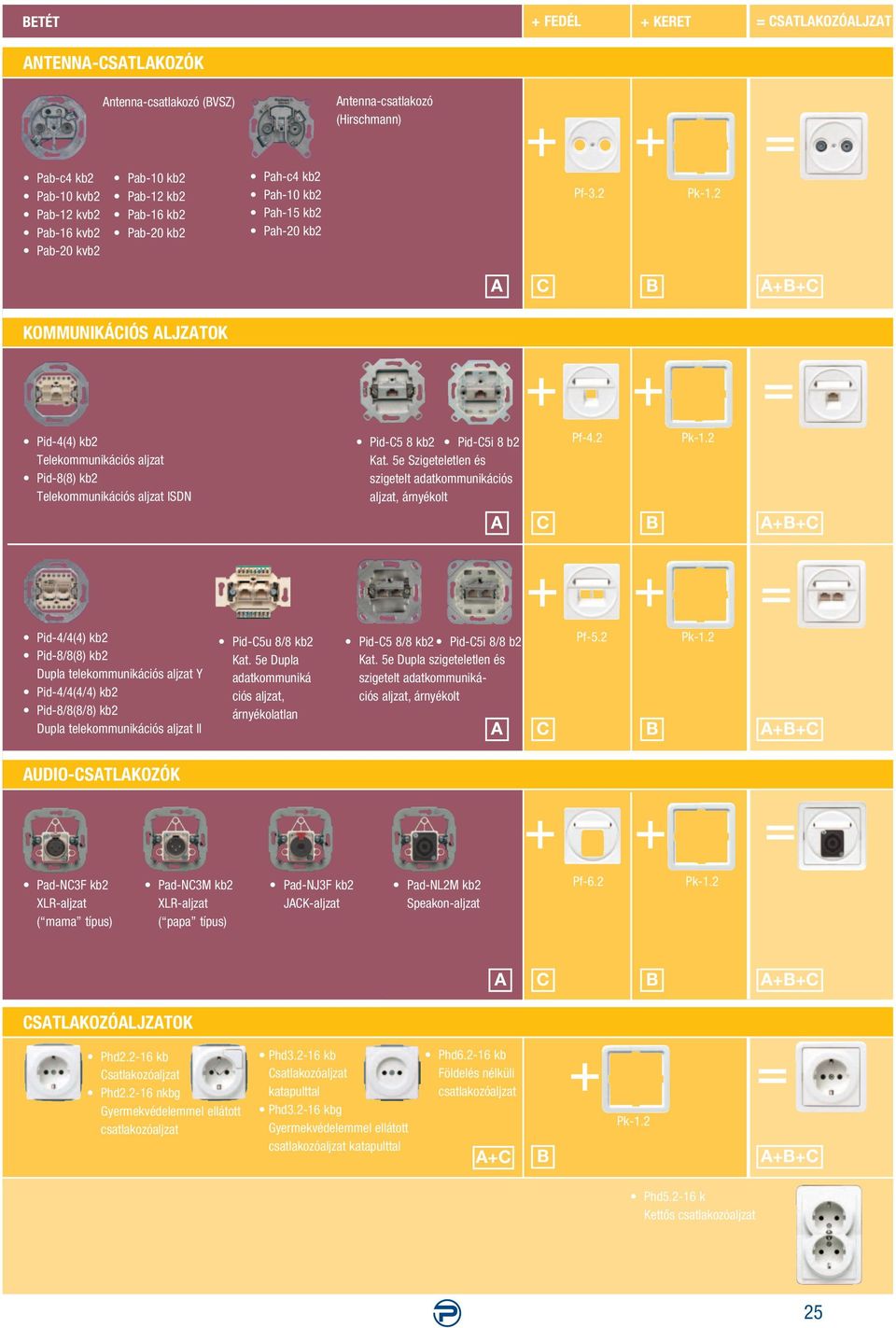

6 BETÉT + FEDÉL + KERET = CSATLAKOZÓALJZAT ANTENNA-CSATLAKOZÓK Antenna-csatlakozó (BVSZ) Antenna-csatlakozó (Hirschmann) Pab-c4 kb2 Pab-10 kvb2 Pab-12 kvb2 Pab-16 kvb2 Pab-20 kvb2 Pab-10 kb2 Pab-12 kb2 Pab-16 kb2 Pab-20 kb2 Pah-c4 kb2 Pah-10 kb2 Pah-15 kb2 Pah-20 kb2 Pf-3.2 Pk-1.2 A C B A+B+C KOMMUNIKÁCIÓS ALJZATOK Pid-4(4) kb2 Telekommunikációs aljzat Pid-8(8) kb2 Telekommunikációs aljzat ISDN Pid-C5 8 kb2 Pid-C5i 8 b2 Kat. 5e Szigeteletlen és szigetelt adatkommunikációs aljzat, árnyékolt Pf-4.2 Pk-1.2 A C B A+B+C Pid-4/4(4) kb2 Pid-8/8(8) kb2 Dupla telekommunikációs aljzat Y Pid-4/4(4/4) kb2 Pid-8/8(8/8) kb2 Dupla telekommunikációs aljzat II Pid-C5u 8/8 kb2 Kat. 5e Dupla adatkommuniká ciós aljzat, árnyékolatlan Pid-C5 8/8 kb2 Pid-C5i 8/8 b2 Kat. 5e Dupla szigeteletlen és szigetelt adatkommunikációs aljzat, árnyékolt A C Pf-5.2 B Pk-1.2 A+B+C AUDIO-CSATLAKOZÓK Pad-NC3F kb2 XLR-aljzat ( mama típus) Pad-NC3M kb2 XLR-aljzat ( papa típus) Pad-NJ3F kb2 JACK-aljzat Pad-NL2M kb2 Speakon-aljzat Pf-6.2 Pk-1.2 A C B A+B+C CSATLAKOZÓALJZATOK Phd kb Csatlakozóaljzat Phd nkbg Gyermekvédelemmel ellátott csatlakozóaljzat Phd kb Csatlakozóaljzat katapulttal Phd kbg Gyermekvédelemmel ellátott csatlakozóaljzat katapulttal Phd kb Földelés nélküli csatlakozóaljzat A+C B Pk-1.2 A+B+C Phd k Kettôs csatlakozóaljzat 25

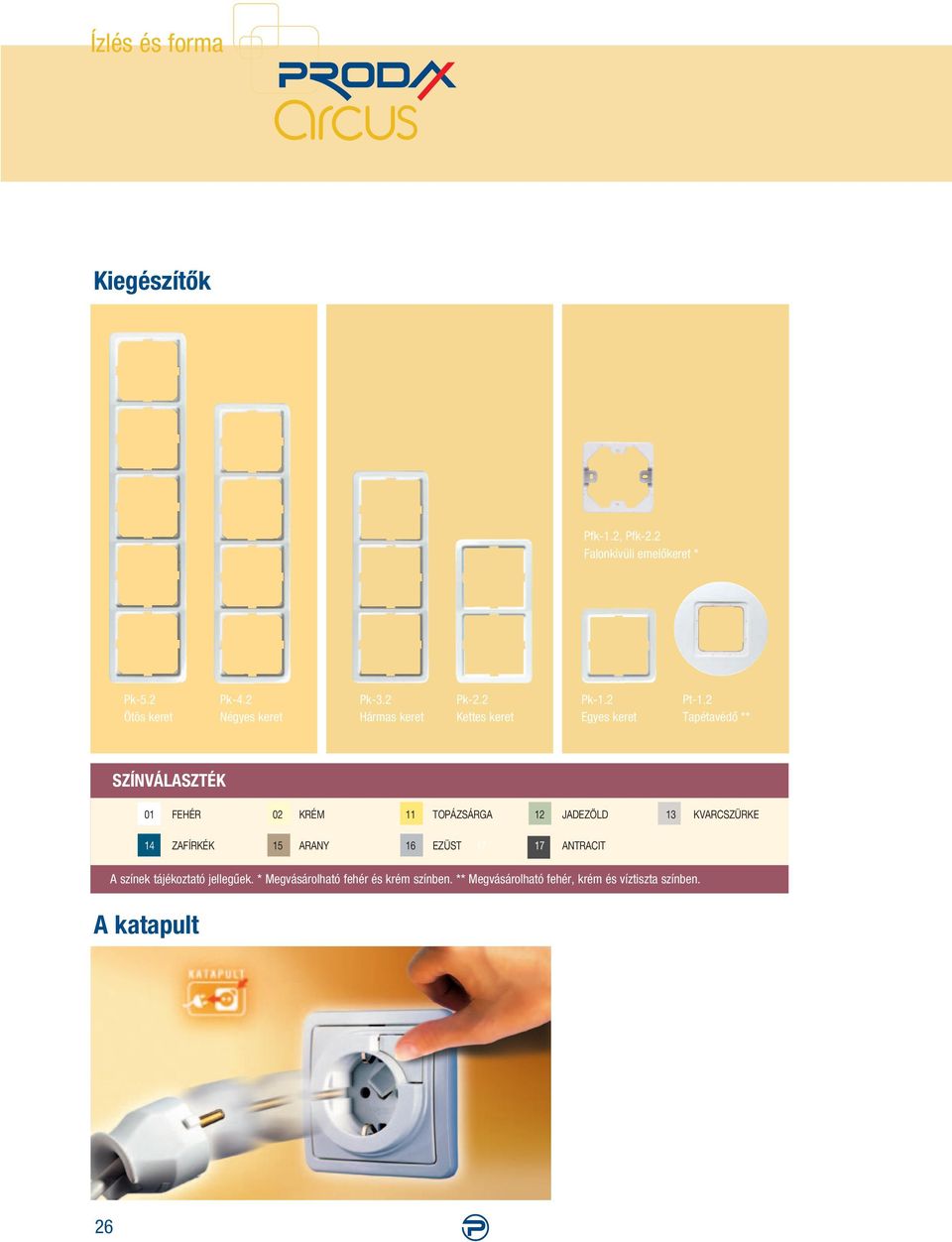

7 Ízlés és forma Kiegészítôk Pfk-1.2, Pfk-2.2 Falonkívüli emelôkeret * Pk-5.2 Ötös keret Pk-4.2 Négyes keret Pk-3.2 Hármas keret Pk-2.2 Kettes keret Pk-1.2 Egyes keret Pt-1.2 Tapétavédô ** SZÍNVÁLASZTÉK 01 FEHÉR 02 KRÉM 11 TOPÁZSÁRGA 12 JADEZÖLD 13 KVARCSZÜRKE 14 ZAFÍRKÉK 15 ARANY 16 EZÜST ANTRACIT A színek tájékoztató jellegûek. * Megvásárolható fehér és krém színben. ** Megvásárolható fehér, krém és víztiszta színben. A katapult 26

8 27

9 Ízlés és forma 28

10 29

11 Ízlés és forma 30

12 31

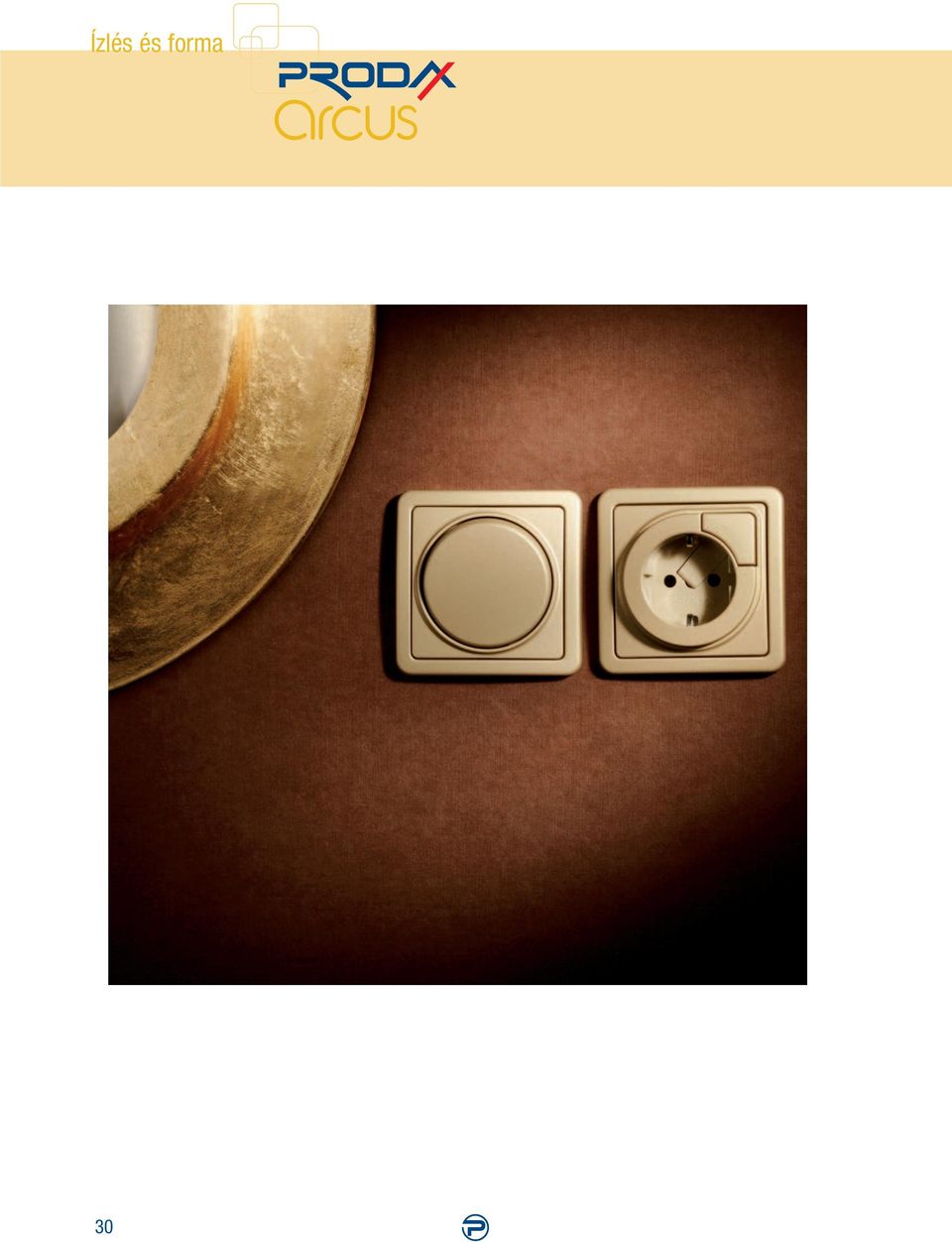

13 Ízlés és forma 30

14 31

15 Ízlés és forma 30

16 31

17

18 Ízlés és forma

19 Ízlés és forma Vízmentes termékcsalád Az egyediségrôl a fürdôszobában, a konyhában vagy a garázsban sem kell lemondani szeptemberében vezettük be a kifinomultan elegáns formatervezésû, IP44-es védettségû Prodax Arcus termékcsaládot, amelynek tagjait elsôsorban olyan helyiségekbe ajánljuk, ahol a fröccsenô víz és a por káros hatásának fokozottan ki vannak téve. A termékcsalád kínálatában a Prodaxtól már megszokott magas minôségû földelt csatlakozóaljzat, illetve a kapcsolók jelentôs része is megtalálható. 34

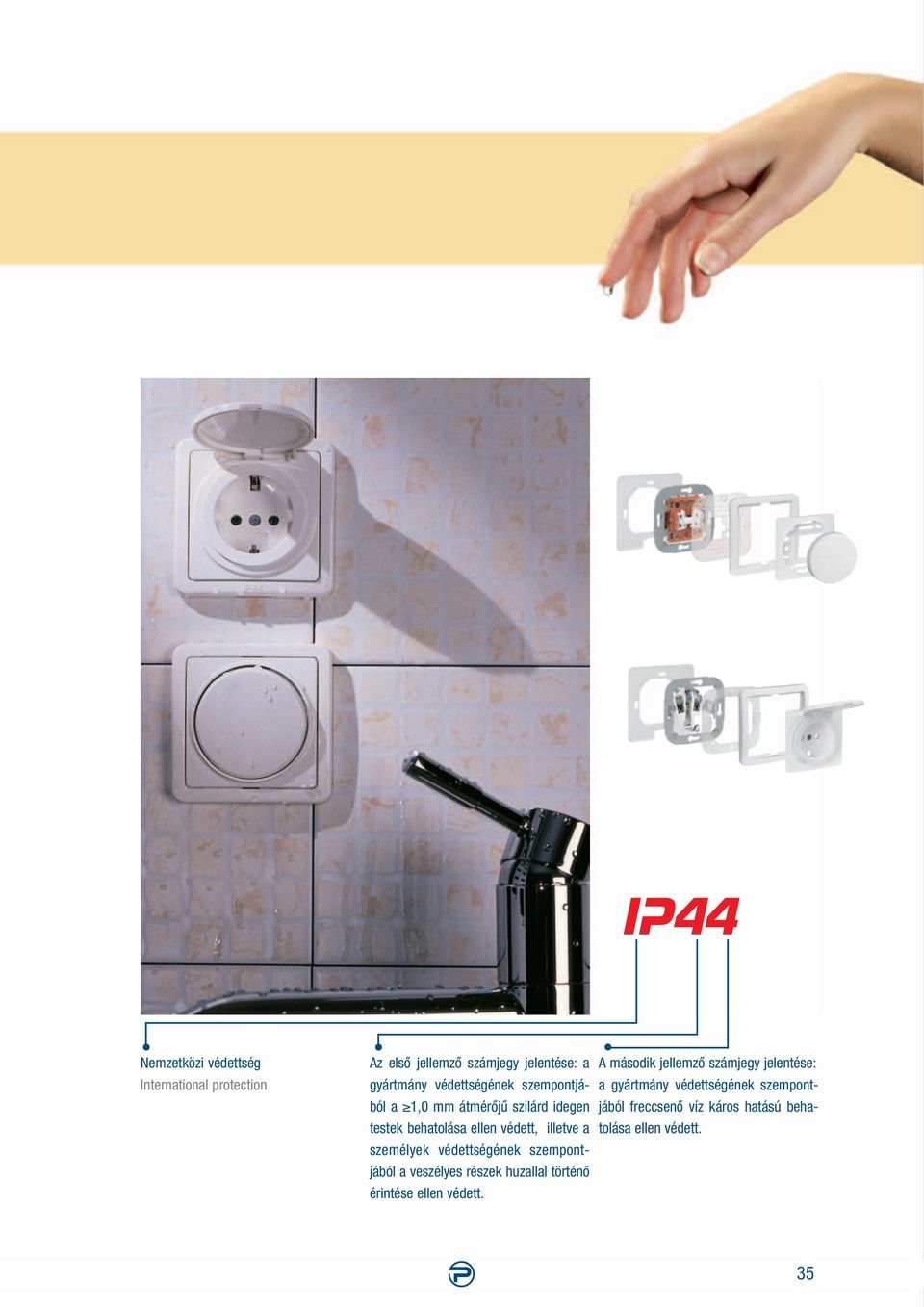

20 Nemzetközi védettség International protection Az elsô jellemzô számjegy jelentése: a gyártmány védettségének szempontjából a 1,0 mm átmérôjû szilárd idegen testek behatolása ellen védett, illetve a személyek védettségének szempontjából a veszélyes részek huzallal történô érintése ellen védett. A második jellemzô számjegy jelentése: a gyártmány védettségének szempontjából freccsenô víz káros hatású behatolása ellen védett. 35

21 Ízlés és forma KAPCSOLÓK + KERET = KAPCSOLÓ Pdk IP44 kb Alternatív (váltó-) kapcsoló Pdk /2 IP44 kb Kétpólusú alternatív (váltó-) kapcsoló Pdk IP44 kb Keresztkapcsoló Pdk2.2-N101 IP44 kb Egypólusú nyomókapcsoló Pk-1.2 IP44 Egyes keret Pdk IP44 kb Kétpólusú kapcsoló Pdk IP44 kb Csillárkapcsoló Pdk IP44 kb Kettôs alternatív (váltó-) kapcsoló Pdk2.2-N101 IP44 kbc Egypólusú nyomókapcsoló csengôjellel Pk-2.2 IP44 Kettes keret (csak vízszintes elrendezésben sorolható) Pdk2.2-N101 IP44 kbl Egypólusú nyomókapcsoló lámpajellel Pdk2.2-N101 IP44 kbk Egypólusú nyomókapcsoló kulcsjellel Pdk2.2-NR105 IP44 kbz Zsalu nyomó Pdk2.2-R105 IP44 kbz Zsalukapcsoló A+C B A+B+C 36

22 BETÉT + FEDÉL + KERET = CSATLAKOZÓALJZAT / KAPCSOLÓ CSATLAKOZÓALJZAT Phd IP44 kb Védôérintkezôs csatlakozóaljzat Pk-1.2 IP44 Egyes keret A+C B A+B+C SZÍNVÁLASZTÉK Az IP44 szerelvények csavaros és körmös felerôsítéssel, Ø 60 x 40 mm méretû szerelvénydobozba szerelhetôk. 01 FEHÉR 02 KRÉM A színek tájékoztató jellegûek 37
