1 FTTX passzív építőelemek

2 Bevezetés Mit is takar az FTTX kifejezés? FTTB (Fibre to the Building) fényvezető szállal az épületig, FTTC (Fibre to the Curb) fényvezető szállal a járdáig, FTTCab (Fibre to the Cabinet) fényvezető szállal a nagyelosztóig, FTTH (Fibre to the Home) fényvezető szállal a lakásig, FTTP (Fibre to the Premises) fényvezető szállal a helyiségig.. FTTX a fentiek közül bármelyik

3 Bevezetés Pont pont és pont multipont technológia? P-P Közvetlen kapcsolat a központ és a végpont (előfizető) között Dedikált sávszélesség minden előfizetőnek, amely könnyen növelhető Sok optikai szál szükséges Minden előfizetőhöz tartozik a központban egy aktív port P-MP Több előfizető osztozik egy optikai szálon Több előfizető osztozik egy adott sávszélességen Kevesebb aktív eszköz a központban Kevesebb optikai szálat kell kifejteni, kisebb helyigény, kisebb áramfogyasztás Olcsóbb lehet, mint a pont pont hálózat

4 Passzív építőelemek Építőelemek és segédanyagok Amelyek közvetlenül szerepet kapnak a távközlési jelfolyam továbbításban. Optikai fényvezető kábelek Optikai teljesítmény osztók Csatlakozók. Segédanyagok Amelyek közvetlenül nem kapnak szerepet a távközlési jelfolyam továbbításban. Feszítő, függesztő szerelvények Rendező szekrények.

5 Hagyományos Kábelezési technológiák A hagyományos alépítményes és léges hálózat továbbra is megfontolandó alternatíva lehet például a központok összekötéseinél, a meglévő infrastruktúra felhasználásánál, feltéve, ha nincs szükség sok párhuzamosan futó kábelre, sok leágazásra. Hátránya, hogy ezeket a hagyományos pont-pont közötti átvitelre valamint a HFC hálózatokhoz tervezték, ezért az FTTX hálózatban előforduló nagy mennyiségű végpont elérésére nem praktikus, különösen léges hálózat esetében. Előnye, abban rejlik, hogy számtalan gyártótól elérhető, olcsó anyagokból megépíthető. Főbb elemei a védőcsövek, behúzó és légkábelek, kötődobozok, rendezők, osztók stb. Ezek az építőelemek a széles körben használt HFC hálózatokból már ismertek.

6 Kábelezési technológiák Alternatív technológiák 1. FTTX kábelek A kábelek tervezése során az elsődleges célpont a könnyű, gyors és ezáltal hatékony szerelésnek való megfelelés volt. Előnye, abban rejlik, hogy lényegesen könnyebb (maga a kábel), kisebb keresztmetszet okán kevesebb jégképződés, ezért kisebb a húzóerő, olcsóbb és egyszerűbb feszítő szerelvények, könnyebb a pászmacsövek megbontása.

7 Kábelezési technológiák Alternatív technológiák 2. Mikrocsöves rendszerek Vékony, általában 3 10 mm belső átmérőjű csövekből épül fel a hálózat. A csöveket általában sok kisebb csövet tartalmazó nagyobb egységekbe rendezik, így egy olyan kábel jön létre, ami számos csövet tartalmaz. A csőhálózatot előre kiépítik, amibe később befújják a kábeleket. Az elágazásokban speciális lezárókat alkalmaznak, a csöveket erre a célra kifejlesztett csatlakozókkal lehet összekötni. A csatlakozásoknál a befújást nem kell megszakítani. Kül- és beltéri változatban is létezik, és léges hálózat is kialakítható vele. A közel tíz éves rendelkezésre állás ellenére hazánkban nem terjedt el.

8 Fényvezető kábelek Törzskábelek, elosztó hálózati kábelek ADSS Fig 8 Behúzó kábelek FTTX elosztó hálózati kábelek Bekötő (drop) kábelek, beltéri kábelek Önhordó kábelek Előszerelt kábelek Behúzó kábelek Beltéri kábelek Pigtail és patch kábelek Mikrocsöves kábelek

9 ADSS kábelek Fényvezető kábelek

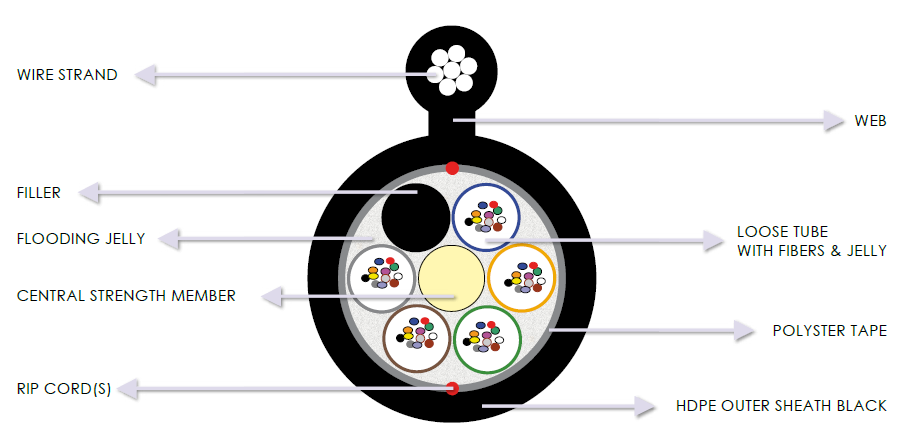

10 Fig 8 kábelek Fényvezető kábelek

11 Behúzó kábelek Fényvezető kábelek

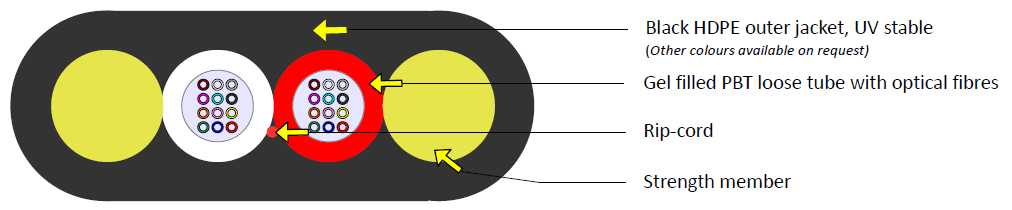

12 Fényvezető kábelek FTTX elosztó hálózati kábelek

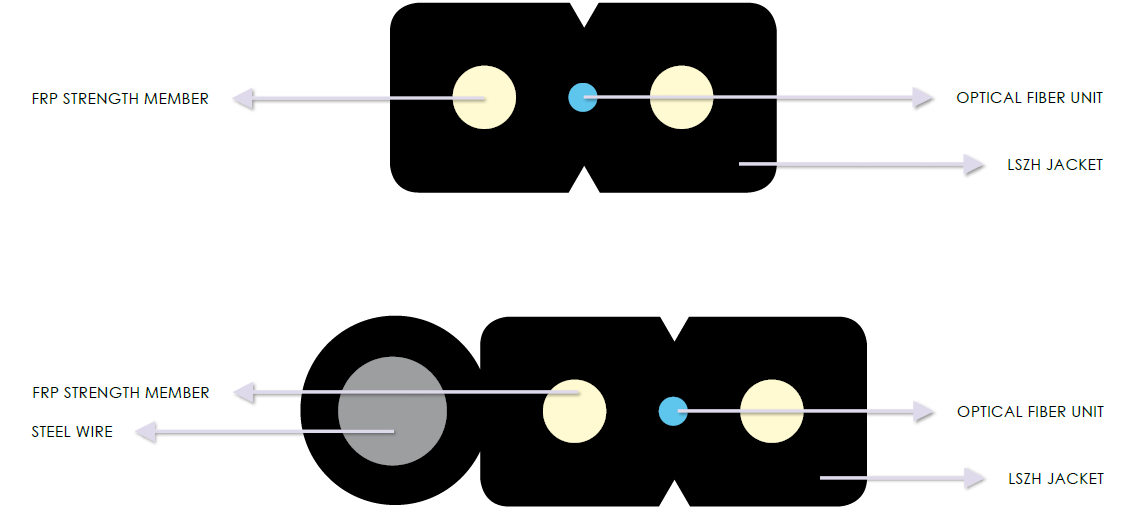

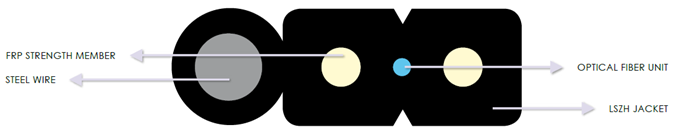

13 Fényvezető kábelek Előfizetői leágazó kábelek

14 Fényvezető kábelek szerelvényei Fig 8-as kábelhez ADSS kábelhez FTTX kábelhez Mikrócsöves rendszerekhez

15 Fényvezető pigtail és patch kábelek Patch Kábel Pigtail Kábel Az FTTX hálózatokban jellemzően SM kábeleket és APC csiszolásokat alkalmaznak, a csatlakozó típusa a legtöbb esetben SC/APC. A kábel átmérője jellemzően 0,9, 2 és 3 mm. A szál pedig 9/125 um.

16 Optikai teljesítményosztók Ezekre az eszközökre a P-MP hálózatban van szükség (GPON). Jellemzők: - Viszonylagosan széles hullámhossz-tartományú osztások - Általában nincs szükség aszimmetrikus osztásra - Osztásarányok Kis méret elengedhetetlen Döntően a PLC (Planar Waveguide Circuit) osztókat használunk erre a célra.

17 Optikai teljesítményosztók Elemi PLC osztó Optikai csatlakozókkal szerelt PLC osztó

18 Optikai rendezők, kifejtők A sok optikai végpont sok kifejtendő szálat jelent a központokban is, különösen P-P technológia esetében. Így az eddigi megszokott, néhány száz helyett akár több tíz ezer szálat is végződtetni kell, csatlakoztatni az eszközökhöz. A kulturált és áttekinthető állapot elérése érdekében a rendezők és a kifejtők alkalmazása elkerülhetetlen. Egyes esetekben kültéri rendezőkre is szükség lehet.

19 Optikai rendezők, kifejtők

20 Optikai rendezők, kifejtők

21 Optikai kötéslezárók, kötődobozok A kötéslezárók területén jelentkeztek az új igények, amelyhez a gyártók megpróbálnak igazodni. - Nagy szálszámú kábelbemenet - Csatlakozó, osztó elhelyezése a dobozon belül - Utólagos csatlakoztatás lehetősége mechanikus kábeltömítések - Egyszerű, kisméretű végződtető, elosztó dobozok beltérre - Mikrocsövek fogadása a kábelportokon

22 Optikai kötéslezárók, kötődobozok Az optikai kötéslezáró az optikai (fényvezető) kábelkötések (egyenes, leágazó, elágazó) elhelyezését és védelmét biztosítják. Az optikai kötéslezárók elhelyezhetők a föld alatt kábelaknákban vagy közvetlenül földbe helyezve, vezetékoszlopra vagy falra szerelve. Az optikai kötéslezárók lehetnek dóm vagy búra, egyenes és kád típusúak. Dóm vagy búra típusú optikai kötéslezáró: a kötéslezáró henger alakú, a kábelek ki- és bemeneti nyílása(i) a kötéslezáró alaplapján helyezkednek el. egyenes vagy soros típusú optikai kötéslezáró: téglatest alakú (régebbi típusúak lehettek henger alakúak is), a kábelek ki és bemeneti nyílása(i) a téglatest szemben lévő oldalain helyezkednek el. Kád típusú optikai kötéslezáró: téglatest alakú, a kábelek ki és bemeneti nyílása(i) a téglatest egyik oldalán helyezkednek el.

23 Kültéri kötéslezárók

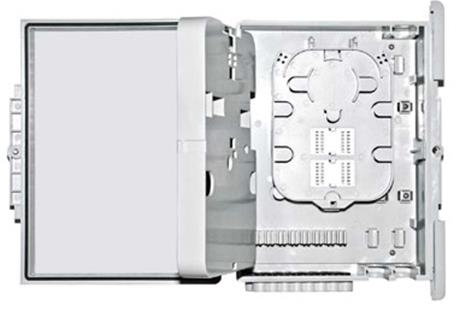

24 Kötődobozok, fali aljzatok 1

25 Kötődobozok, fali aljzatok 2

26 Léges hálózatok építőelemei Magyarországon a döntően a léges hálózatok terjedtek el, amelynek oka a lényegesen kedvezőbb fajlagos bekerülési ár. Ennek okán a KT-Electronik kínálatában is kiemelt helyen szerepelnek a léges hálózatokon használatos építőelemek.
