1 Az optika és a kábeltv versenye a szélessávban Előadó: Putz József

2 A fejlődés motorja HD műsorok száma nő 3DTV megjelenése- nagy sávszélesség igény Új kódolás- sávszélesség igény csökken Interaktivitás igény nő Lineáris mindig lesz Hírek Sportesemények Politikai események Putz József 2

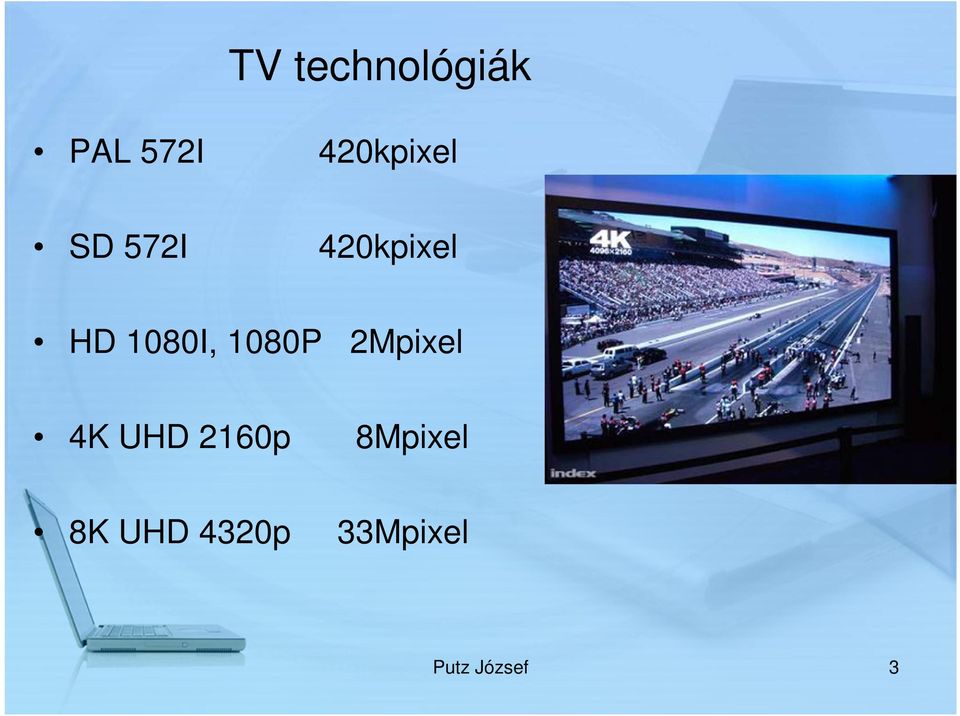

3 TV technológiák PAL 572I 420kpixel SD 572I 420kpixel HD 1080I, 1080P 2Mpixel 4K UHD 2160p 8Mpixel 8K UHD 4320p 33Mpixel Putz József 3

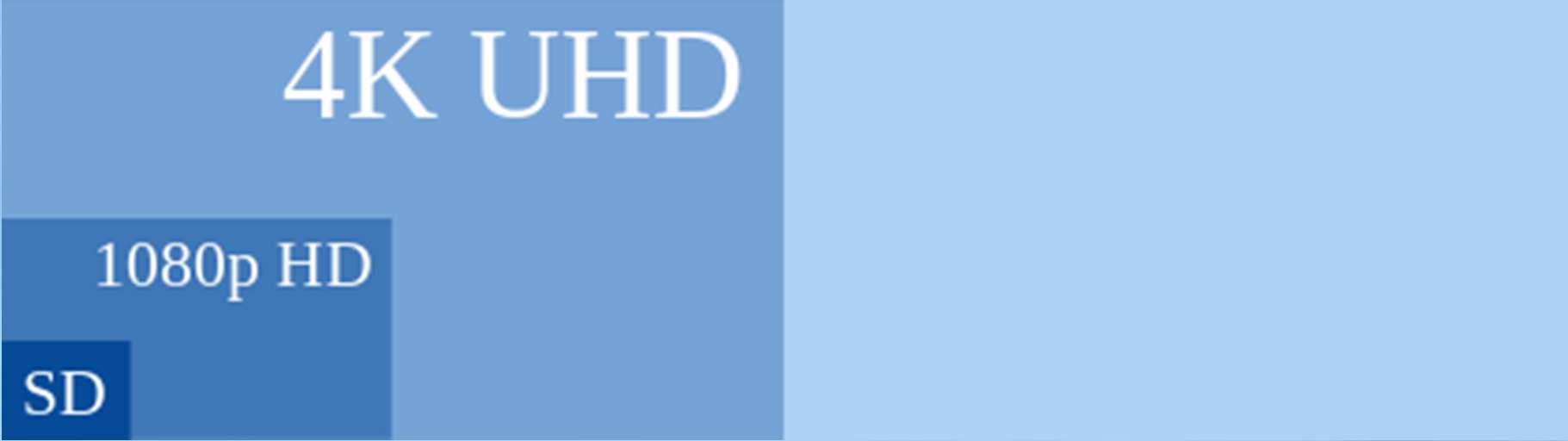

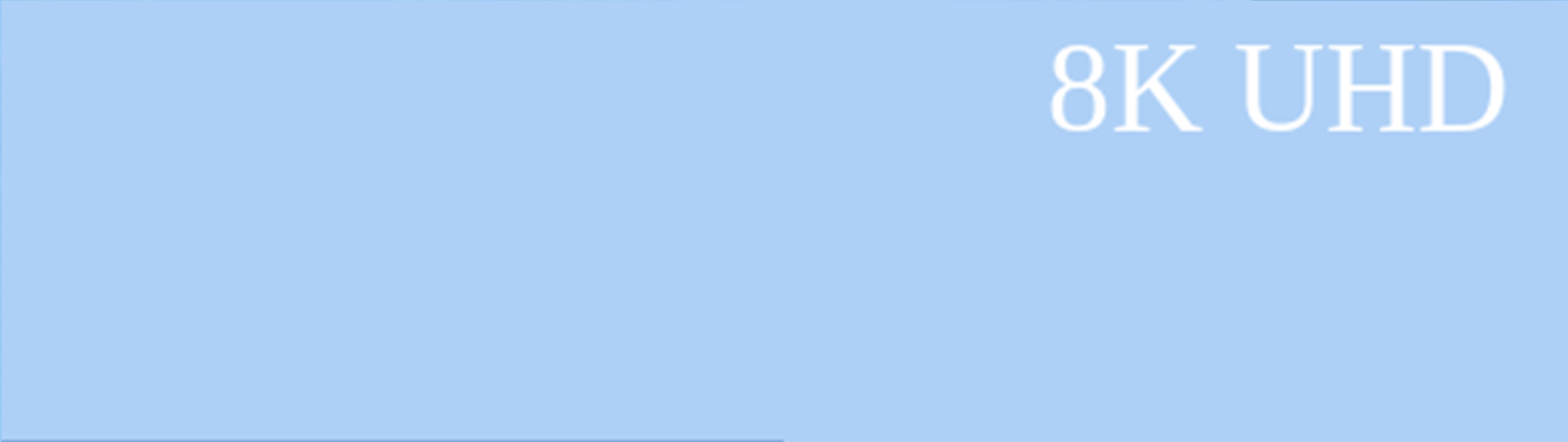

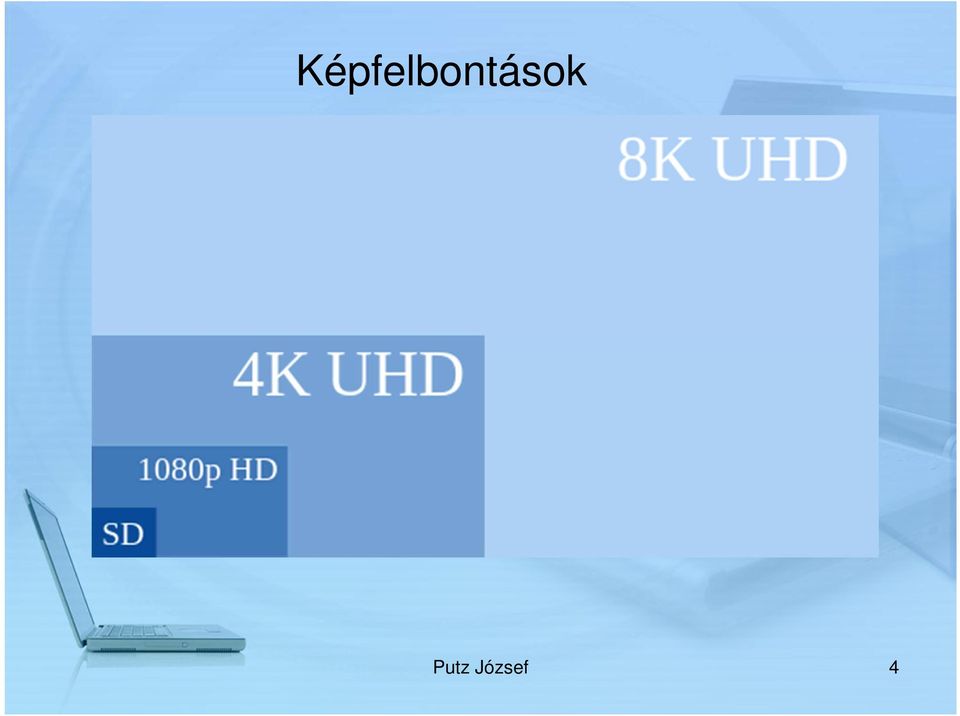

4 Képfelbontások Putz József 4

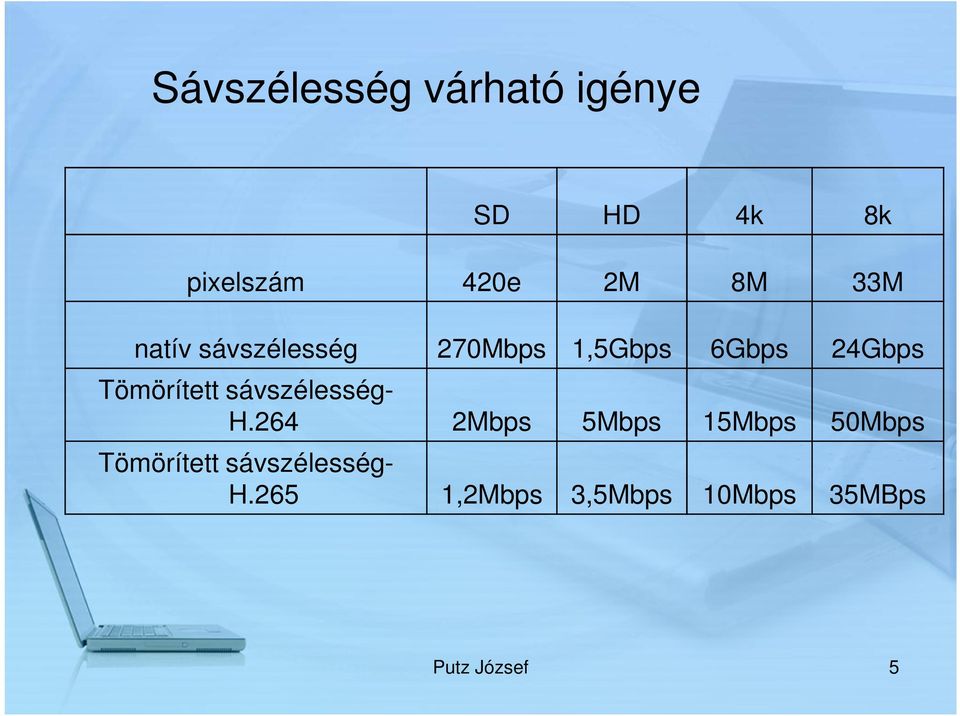

5 Sávszélesség várható igénye SD HD 4k 8k pixelszám 420e 2M 8M 33M natív sávszélesség 270Mbps 1,5Gbps 6Gbps 24Gbps Tömörített sávszélesség- H.264 2Mbps 5Mbps 15Mbps 50Mbps Tömörített sávszélesség- H.265 1,2Mbps 3,5Mbps 10Mbps 35MBps Putz József 5

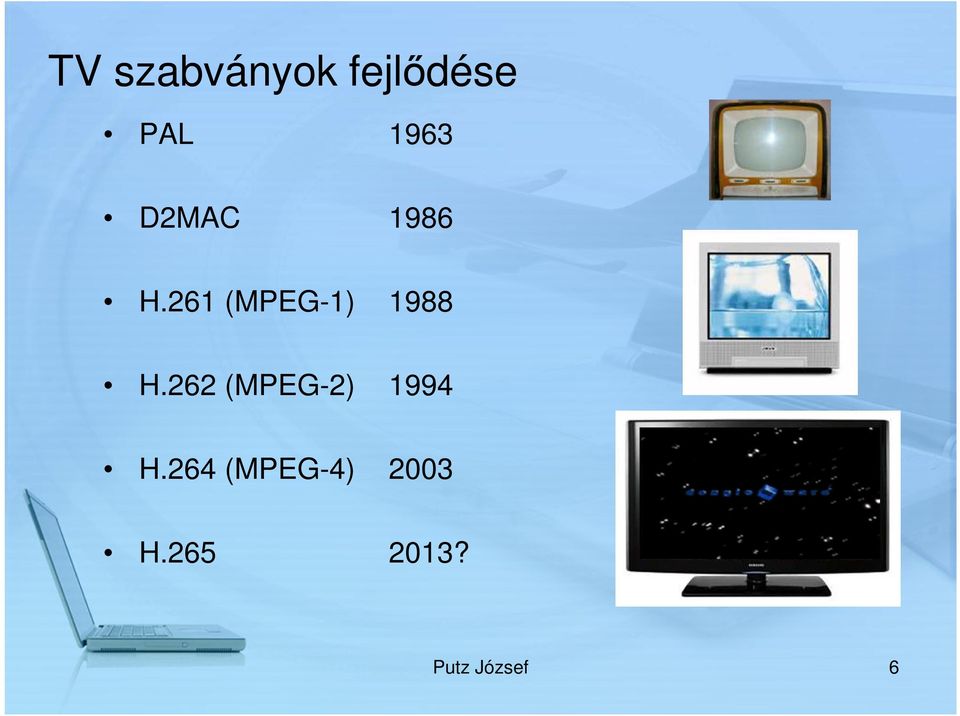

6 TV szabványok fejlődése PAL 1963 D2MAC 1986 H.261 (MPEG-1) 1988 H.262 (MPEG-2) 1994 H.264 (MPEG-4) 2003 H ? Putz József 6

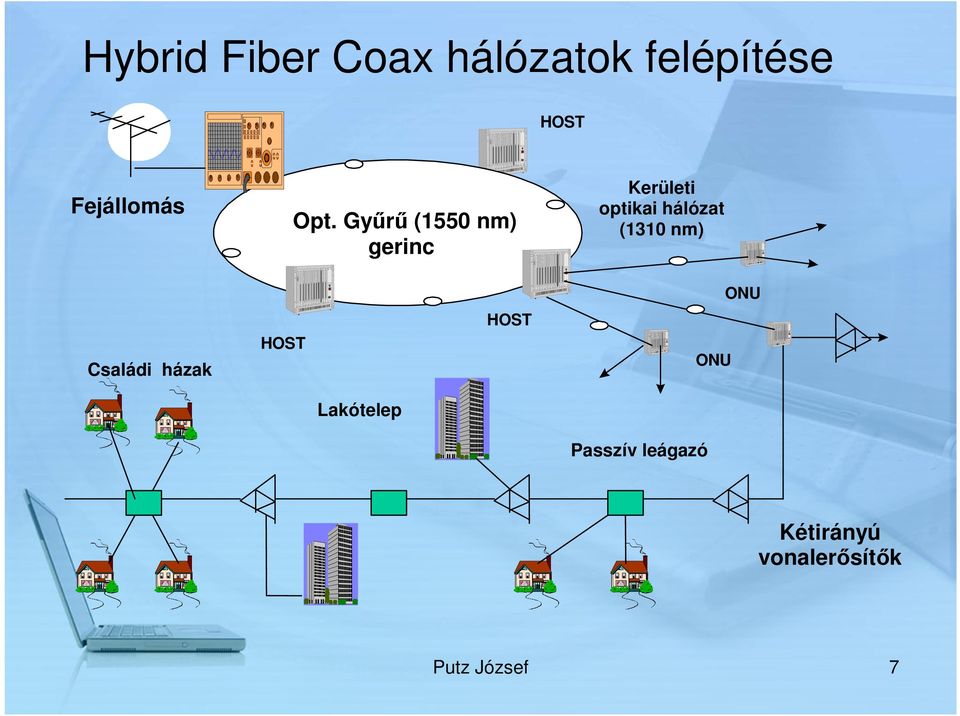

7 Hybrid Fiber Coax hálózatok felépítése HOST Fejállomás Opt. Gyűrű (1550 nm) gerinc Kerületi optikai hálózat (1310 nm) ONU Családi házak HOST HOST ONU Lakótelep Passzív leágazó Kétirányú vonalerősítők Putz József 7

8 HFC hálózatok Meglévő, kiépített infrastruktúra Nagy sávszélesség DS irányban Végponti eszközök cseréjével upgradelhető Sávszélesség csökken a DD miatt 862MHz->700MHz 5Gbps -> 4Gbps Analóg lekapcsolással a kapacitás nő 44dB CNR, 57dB CTB/CSO helyett? WideBand internet- sávszélesség igény nő Putz József 8

9 KábelTV hálózat, mint osztott média A szegmensben lévő összes előfizető ugyanazt a frekvenciasávot és ugyanazt a fizikai közeget látja A szegmens mérete a lefedett hálózatrész nagyságától, valamint az optikai adók-vevők arányától függ Egy szegment tipikusan lakás Downstream, és 500 lakás Upstream irányban Putz József 9

10 KTV frekvencia allokációs stratégia 1. Analóg TV 3. DVB-C digit TV (17CH) 2. Internet Docsis (5CH) 4. EuroDocsis 2.0, 3.0 (12CH) MHz >Upstream< > Downstream < 1. Analóg TV 2. DVB-C 3.EuroDocsis LTE interference MHz Putz József 10

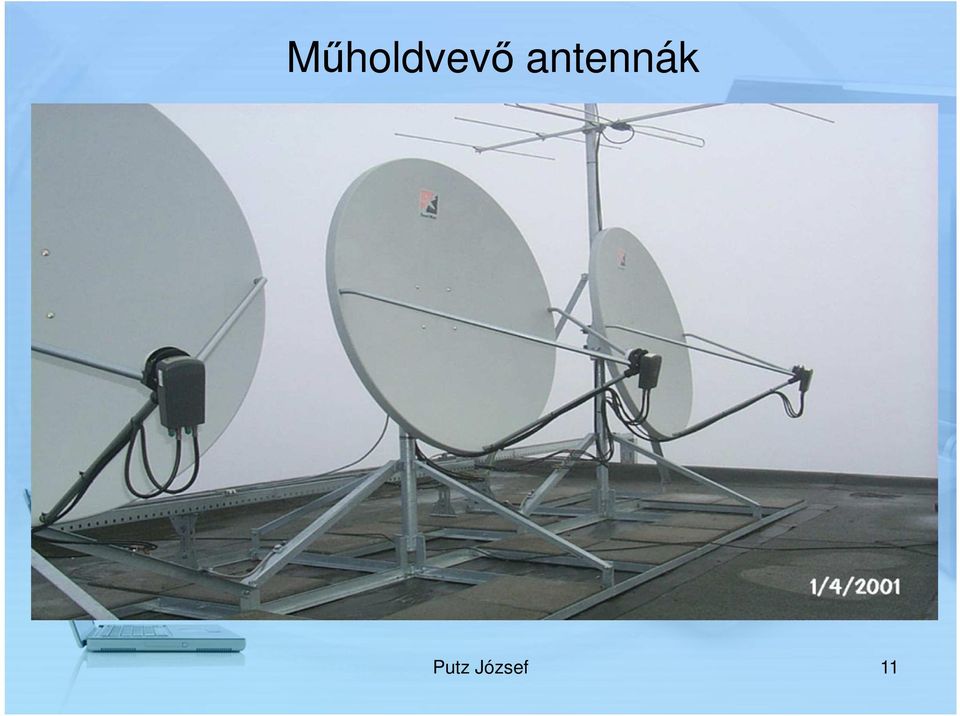

11 Műholdvevő antennák Putz József 11

12 Analóg Headend Putz József 12

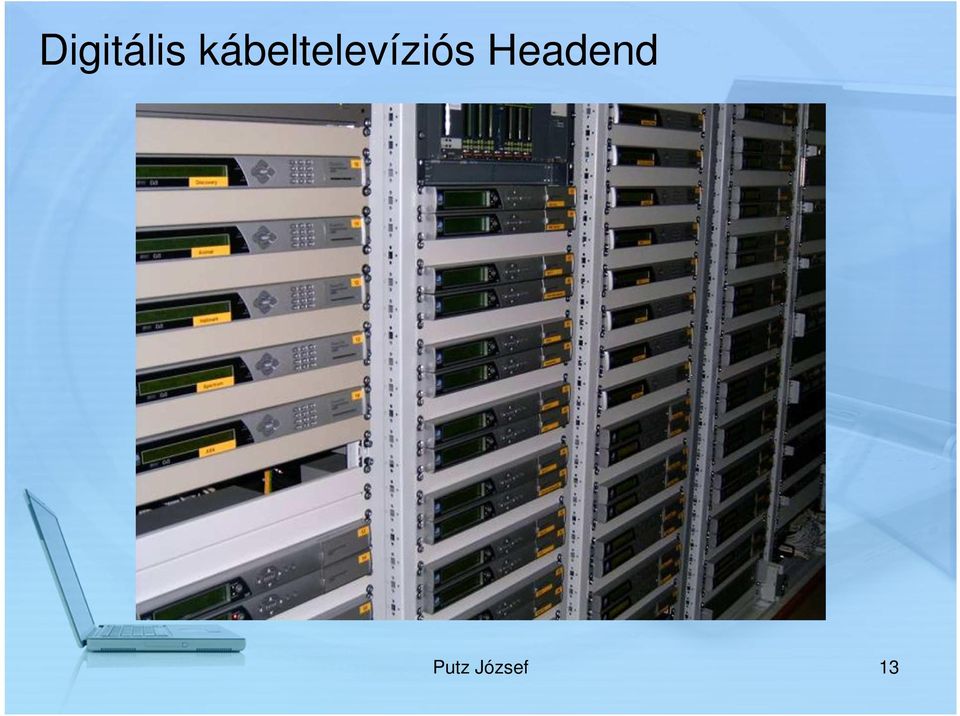

13 Digitális kábeltelevíziós Headend Putz József 13

14 Optikai végpont (ONU) Az ONU-kban az optikai jeleket elektromos jellé alakítják és ez kerül betáplálásra a koaxiális hálózatba. Ebben a hálózati síkban a HFC-rendszereknél már csak legfeljebb 2-3 RF trunk-erősítő van sorba kapcsolva, ami sokkal kevesebb, mint a tradícionális KTV hálózatokban, ezért nagymértékben javítja az átviteli paramétereket. Egy ilyen előfizető-közeli ONU tipikusan 500 előfizetőt szolgál ki műsorokkal és adatokkal. Putz József 14

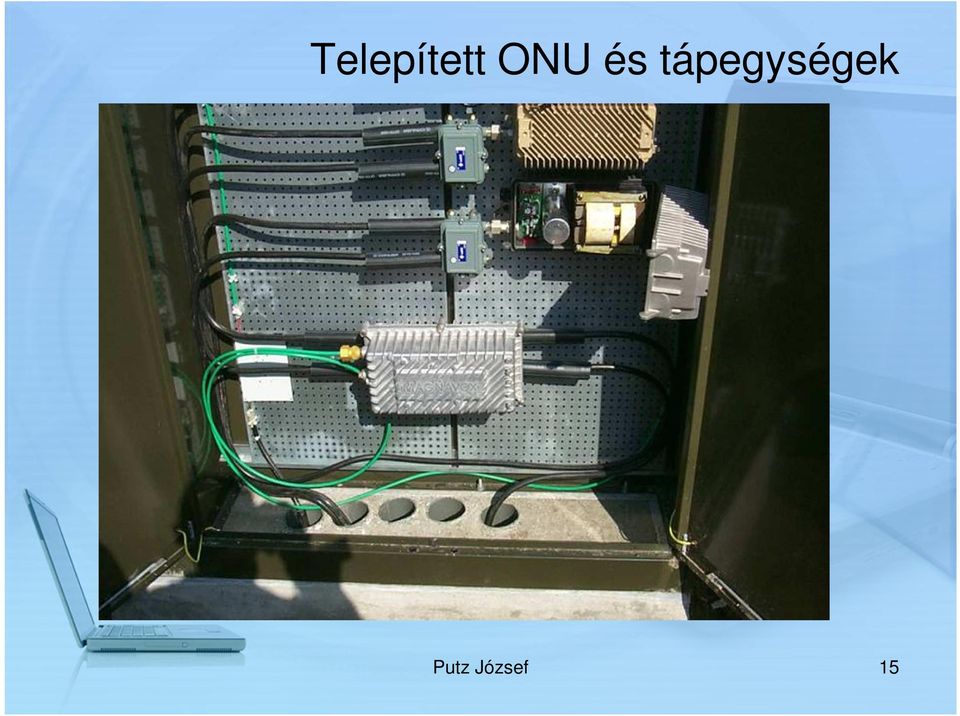

15 Telepített ONU és tápegységek Putz József 15

16 Légkábel hálózat Putz József 16

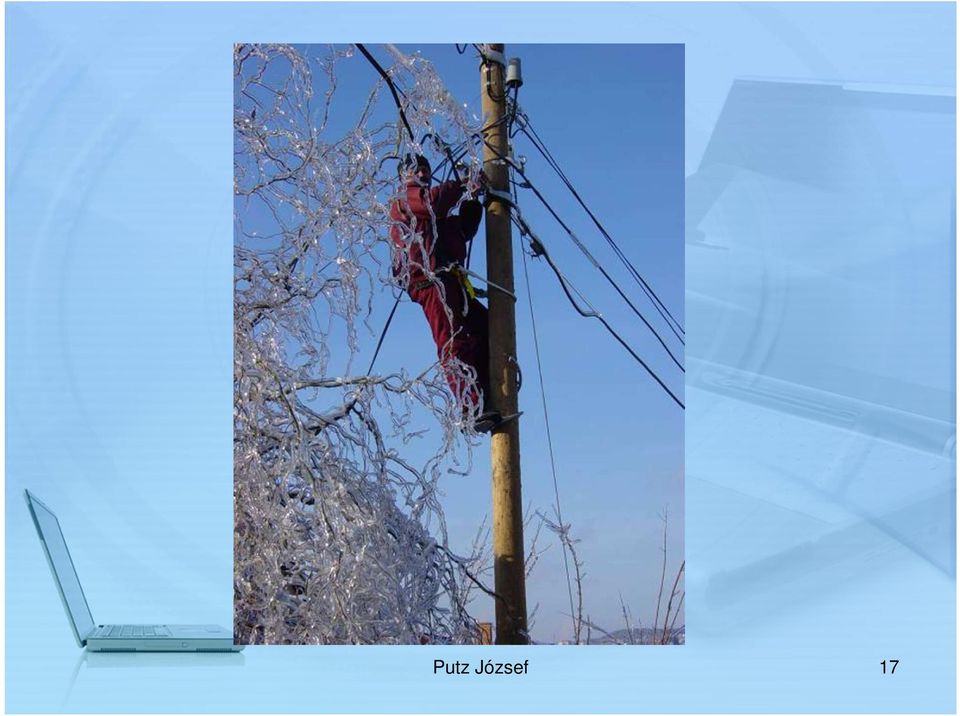

17 Putz József 17

18 Erősítő Putz József 18

19 Erősítő aknában Putz József 19

20 Optika Az építése drága Beláthatatlanul nagy sávszélesség Hosszú élettartam Extrém kis meghibásodás Lassú elterjedés Putz József 20

21 Technológia KábelTV Osztott média GPON Osztott média P2P optika Nem belátható sávszélesség Putz József 21

22 Közegek összehasonlítása Miért jó az optika? 1Gbps jel átviteli csillapítása 1km távon Koax kábel (QR540) 71,2dB 1/13,2millió Szabadtéri csillapítás 92,4dB 1/1740millió Optika csillapítása 0,22dB 1/1,66 Putz József 22

23 A GPON rendszer GPON (Gigabit-capable Passive Optical Networks), Gigabit sebesség átvitelére képes passzív optikai hálózatok Alkalmazás: FTTH, fényvezető a lakásig Splitter= optikai teljesítményosztó, típusok: 1:2, 1:4, 1:8, 1:16, 1:32, 1:64 Épület Telefon Internet HGW TV lakás ONT Fényvezető szál ONT Splitter ONT ONT ONT ONT ONT Splitter Splitter Fényvezető szál Fényvezető szál Optikai rendező OLT PON port 1 GE 10 GE IP hálózat ONT Putz József 23

24 Platformok sávszélessége Analóg csatornák (leendő multiplexek) száma Egy csatorna sávszélessége Teljes elérhető sávszélesség MPEG-2 SD programok száma MPEG-4 SD csatornák száma MPEG-4 HD csatornák száma Kábel Földi Műhold (DVB-C) (DVB-T) (DVB-S) max Mbps (256QAM) 4Gbps induláskor: 3 max.: 4 24Mbps (40Mbps DVB-T2) Mbps (DVB-S2) 72Mbps 5Gbps (160Mbps) űrszegmensenként induláskor: max: 30 űrszegmensenként induláskor: max: 60 űrszegmensenként induláskor: max: 18 (21) űrszegmensenként Putz József 24

25 TV jelátviteli technológiák összehasonlítása DVB-T Egyirányú, korlátos sávszélességű közeg Sat Leghatékonyabb broadcast TV jel szétosztás Egyirányú közeg KTV Aszimmetrikus, kétirányú nagy sávszélességű közeg EuroDocsis 3.0 Channel bonding lehetőségei Digital divident sáv használata ( MHz) Optika Extrém nagy sávszélességű kétirányú közeg Drága, lassan terjed el Leg időtállóbb Putz József 25

26 2010 előtti idők Infrastruktúra alapú szolgáltatás Döntően tradicionális lineáris TV-zés Fogyasztási kényszer Műsorcsomagok A TV szolgáltatás evolúciója között Nem infrastruktúra alapú szolgáltatás Igény szerinti TV-zés 2015 után Személyre szabott bitfolyam Érdeklődési kör alapú TV-zés Ajánló rendszerek, hálózati intelligencia Putz József 26

27 Előfizetői sávszélesség igény TV Broadcast csökken HD műsorok száma növekszik Interaktivitás igénye nő Internet Átlag sávszélesség nő Telefon Hang- kis sávszélesség igény Videotelefon Putz József 27

28 Új előfizetői szokások Lineáris TV-zés csökkenése hosszútávon Igény szerinti videózás Több képernyős fogyasztás Ipad 3 felbontása meghaladja a HDTV-t (2048 x 1536) Letöltés Streamelés Putz József 28

29 Több képernyős fogyasztás Nappaliban a fő TV-n Mobil eszközökön Putz József 29

30 Előfizetői sávszélesség szükséglet Ma elérhető sávszélesség 240Mbps Letöltéshez? 240Mbps- óránként 700GB naponta 16,5TB letöltés? Streameléshez? 24 HD film párhuzamosan? Putz József 30

31 Átviteli közegek versenye Koax Árelőny- meglévő infrastruktúra esetén Optika Zöldmezős beruházásnál lehet olcsóbb Sávszélesség előny Hosszútávon az optika kiépítése nem megkerülhető Putz József 31

32 Köszönöm a figyelmet! Putz József 32
