POF (Plastic (Polimer) Optical Fiber) jellemzően a mag anyaga: Polymethil Metacrilate (PMMA) - héj: flourral kezelt PMMA - n= 1,412

Átírás

1

2 Miért üveg? Miért nem műanyag? - tiszta üvegszál (mag és a héj is szilícium alapú üveg) - vegyes felépítésű szál (a mag szilícium alapú üveg, a héj műanyag) - a héj és a mag is műanyag POF (Plastic (Polimer) Optical Fiber) jellemzően a mag anyaga: Polymethil Metacrilate (PMMA) - PMMA mag - tipikus átmérő 1 mm - n=1,492 - héj: flourral kezelt PMMA - n= 1,

3 - SI-POF: lépcsős törésmutató eloszlású szál - magátmérő 1 mm, homogenizált mag egy burkolattal - DSI-POF: kétlépcsős törésmutató eloszlású szál - homogenizált kábelér kettős burkolattal - magátmérő 1 mm - MSI-POF: többlépcsős törésmutató eloszlású szál - elkülönített rétegek különböző törésmutatóval - magátmérő 0,75 mm, nagy sávszélességre - GI-POF: gradiens törésmutató eloszlású szál - parabola profil, max 2 Gbps 100 m-en - magátmérő 0,9 mm

4 - MC-POF: többmagos POF - több lépcsős törésmutatójú mag egy szálban - magátmérő 1 mm - DSI-MC-POF: kétlépcsős törésmutató eloszlású többmagos szál - több dupla burkolatú mag egy szálban - nagy sávszélességekhez Alkalmazásuk: - kis távolságra - berendezés egységek között - berendezéseken belüli optikai átvitel

5 - Csillapítás a frekvencia függvényében

6 - SI-POF PMMA csillapítása Telekommunikáció

7 Flourral kezelt lépcsős törésmutatójú POF nm-en a csillapítás kisebb, mint 20 db/km - 10 Gbps-os átvitel 100 m-en - csavart érpár, vagy POF?

8 A POF csillapítás a szál átmérő függvényében

9 Átviteli közegek összehasonlítása

10 Optikai kábelek - védőcsöves Telekommunikáció

11 - tárcsás, vagy hornyolt

12 Kábelek fajtái - kültéri - légkábel - önhordó - nem önhordó - föld alatti kábel - közvetlen földbe fektethető - behúzó - víz alatti kábel - folyami - tenger alatti

13 - közvetlen földbe fektethető kábel

14 - önhordó légkábel Telekommunikáció

15 FTTh Figure8 speciális kábel szál - alacsony súly (20 kg/km) - szálak G.652D - a feszítő eltávolítható

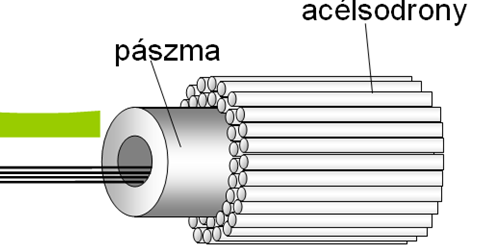

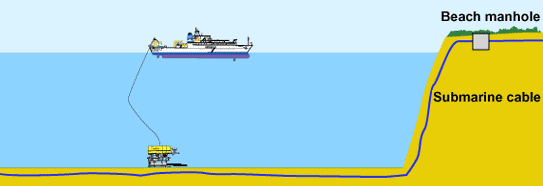

16 Tenger alatti kábel Telekommunikáció - nagy nyomás, hideg sós víz - távtáplált erősítők - nyomásnak ellenálló erősítők - páncélozás 1 optikai szálak 2 hézagkitöltő védőréteg 3 réz árnyékolás 4 polikarbonát szigetelés 5 kátrány/nylon szigetelés 6 acél sodrony 7 kátrány/nylon szigetelés 8 acél sodrony 9 polietilén burkolat

17

18

19 Beltéri kábelek - switch kábelek laza szerkezetű, zselét nem tartalmaz - patch kábelek rendezők, berendezések bekötésére szolgáló összekötő kábelek, különböző csatlakozókkal - pictail-ek csak egyik végén van csatlakozó eszközökhöz illesztésre, kábelvéghez hegesztésre használják

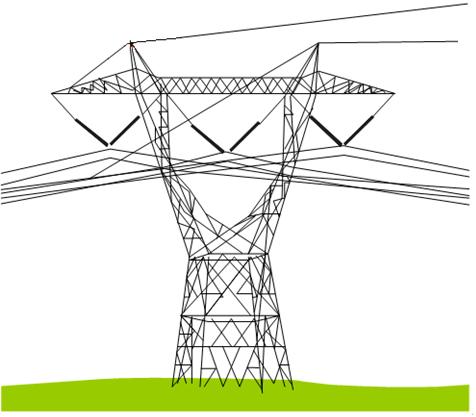

20 ODW kábel nullvezeték

21

22

23 Nagysűrűségű előszerelt MPO (Multi-fibre Push-on/Pull-Off) rendszer szál egy csatlakozóban - rack szekrények között 40/100 Gbps-os összeköttetésnél

24

25

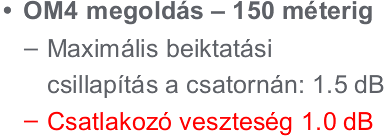

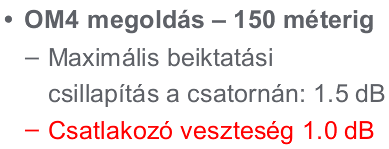

26 Csillapítás limitek vég-vég között (channel)

27 Polaritás - adapterek

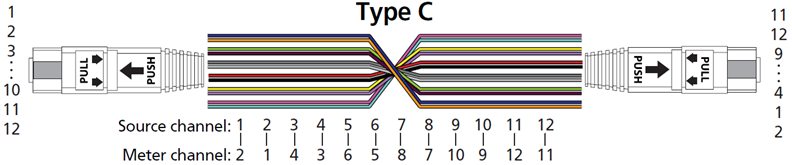

28 Polaritás - patch-kábelek

29 Polaritás - Permanent link A

30 Polaritás - Permanent link B

31 Polaritás - Permanent link C

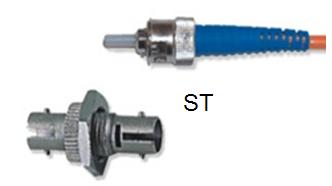

32 Optikai szálak illesztése - ragasztás az üveghez hasonló törésmutatójú anyag fix, oldhatatlan - hegesztés elektromos ívvel, fix, oldhatatlan - csatlakozók Ferule biztosítja a mechanikai tartást 2,5, vagy 1,25 mm átmérőjű kerámia A csatlakozóvég kialakítása

33

34 Optikai szalagkábel (Ribbon) - speciális szerszámokkal tisztítható és hegeszthető - speciális száltörő - mag-héj központosság minden szálon - primer védelem és a mag központossága

35 Tiszta és szennyezett csatlakozó

36 Optikai csatlakozók felületi tisztaságára vonatkozó előírások - IEC IPC

37 Szálhegesztők

38 Átviteli közegek összehasonlítása - szimmetrikus kábel ~ 10 Mbps, 1-10 km - Cat7 struktúrált kábel 10 Gbps, ~ 90 m - digitális mikrohullámú összeköttetés 100 Mbps, ~ km - koaxiális kábel (RG6) ~100 m, ~ 1 GHz - optikai kábel Gbps, ~ km

39 Optikai alkalmazások a helyi hálózatban FTTx Fiber To The x FTTB FTTC FTTD FTTE FTTH FTTN FTTO FTTU Fiber To The Building (épületig) Fiber To The Curb (elosztóig) Fiber To The Desk (asztal) Fiber To The Enclosure (kerítésig) Fiber To The Home (lakásig) Fiber To The Neighborhood (környékre) Fiber To The Office (irodába) Fiber To The User (felhasználóhoz)

40 FTTC (Curb) - optika a központból az elosztóig - a szál egy ONU-ban (Optical Network Unit, optikai hálózati egység) végződik - az FTTC szimmetrikus átvitelt biztosít - szimmetrikus, vagy koaxiális hálózat a felhasználóig - szimmetrikus nagysebességű átvitel rövid rezes szakaszon - meglévő hálózat sebességének növelése - multimédiás szolgáltatások

41 FTTH (Home) - optika a lakásig rendszerelemek: - OLT: Optical Line Termination (optikai hálózati végződés) - ONU/ONT: Optical Network Unit/Terminal (előfizetői végződés) - OAN: Optical Access Network (optikai hozzáférési hálózat)

42 Az FTTH előnyei - hatalmas adatátviteli kapacitás - könnyen feljavítható (upgrade) - könnyen telepíthető - földben és levegőben vezethető kábelek - teljesen szimmetrikus szolgáltatásokat biztosít - alacsony üzemeltetési és karbantartási költségek - nagyon nagy távolságok esetén is működik - kis átmérőjű, könnyű kábelek - nem zavarják elektromágneses interferenciák

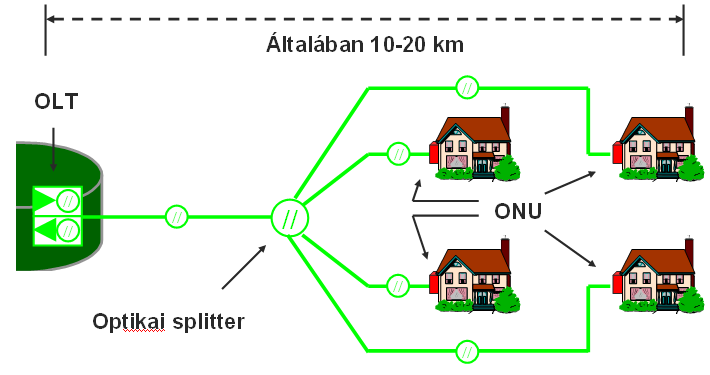

43 FTTH architektúrák - PON Passive Optical Networks - Több felhasználó (max. 64) megoszt egy fényvezető szálat - Optikai splitter-ek a jel szétválasztására és aggregálására - Áramellátás csak a végeknél szükséges - Osztott hálózat Point to Multipoint (P2MP)

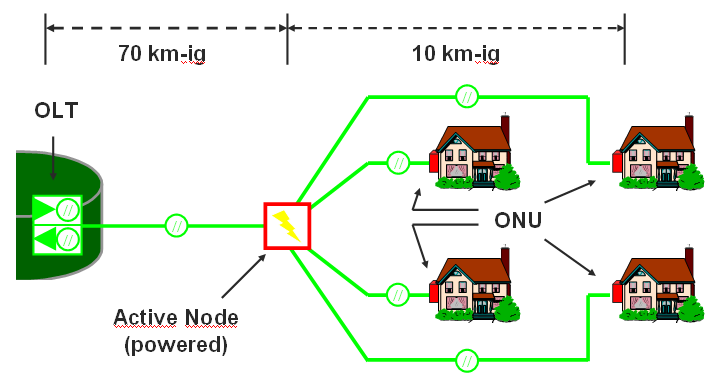

44 - Active Node - Az előfizetőknek saját fényvezető száljuk - Point to Point (P2P) - Aktív, árammal táplált csomópontok a forgalom elosztására - Ethernet switch - Layer2/Layer3 switching/routing

45 - Hibrid architektúra - Az előbbi két architektúra kombinált változata

46 PON megoldások - APON (nem terjedt el) - EPON - GPON - ATM forgalmat oszt el és juttat el az ONU-ig - szinkron kommunikáció mindkét irányban - fix hosszúságú csomagok - ethernet keretek - aszinkron kommunikáció - gigabites passzív optikai hálózat - aszinkron átvitel - Broadcast rendszerű előre irány

47 A GPON hálózat teljesítő képessége

48 Adattovábbítás a GPON hálózatban

49 Társasházi GPON hálózat (kétszintű)

50 PON épülethálózatok

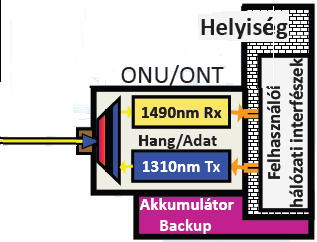

51 A GPON felépítése videó nélkül, vagy IPTV-vel

52 A GPON felépítése analóg RF videóval

53 A GPON felépítése analóg videóval+vod

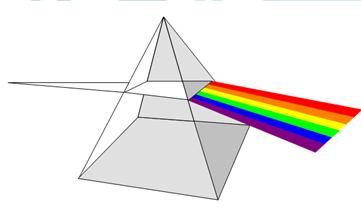

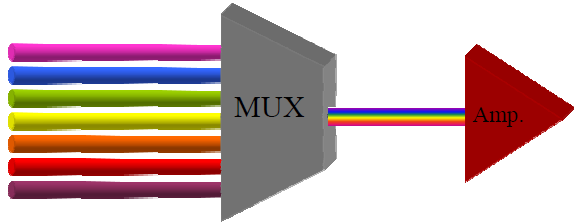

54 Hullámhossz osztás - egy optikai szálon több hullámhossz - mindegyik önálló tartalommal - multiplexerekkel rakom össze, demultiplexerekkel válogatom szét

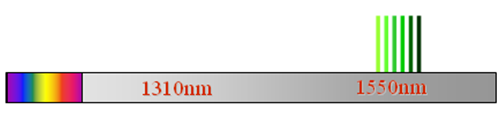

55 WDM (Wavelength Division Multiplexing) - WDM 1310 nm és 1550 nm - különböző csillapítás - különböző futási idő - könnyen megvalósítható - CWDM (Coarse.. - hullámhossz távolság 20 nm - max 18 hullámhossz - OH gyök probléma - DWDM (Dense - 50, 100, 200 GHz távolság - 48 hullámhossz

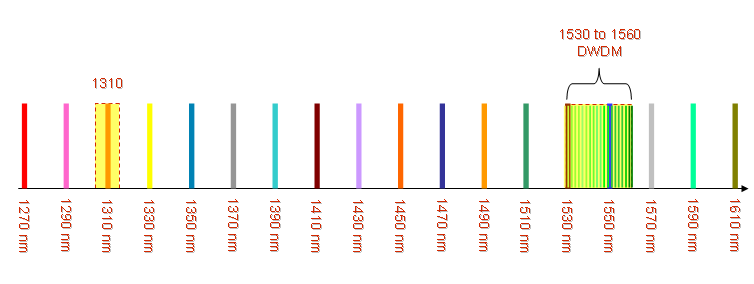

56 WDM hullámhosszak Telekommunikáció

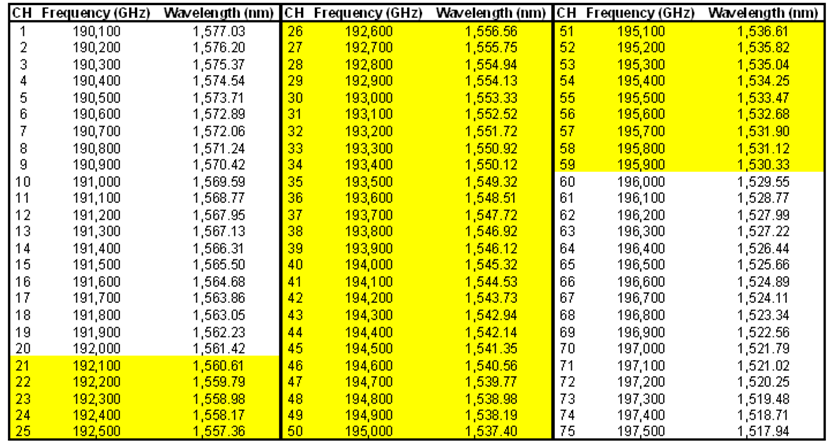

57 ITU szabványos DWDM hullámhosszak

58 WDM PON Telekommunikáció

59 WDM teljesítmény problémák

60 - csatlakozó problémák - fém ionok, fémrészecskék - többkomponensű csatlakozó csapok - szennyeződések

61 High Power csatlakozó ¼ GI szál

62 High Power csatlakozók - E E Backplane csatlakozók

63 Csatlakozók ellenőrzése

64 Digitális átviteltechnika PCM elv PCM félvezetős áramkörök től a digitális átviteli berendezések optikai átvitel Analóg digitális átalakítás

65 Analóg-digitális átalakítás

66 Analóg digitális átalakítás lépései Nyquist-Shannon tétel

67 Kvantálás

68 Kódolás Telekommunikáció

69 Dekódolás

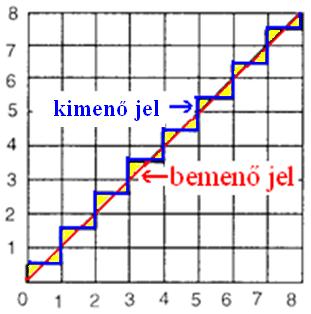

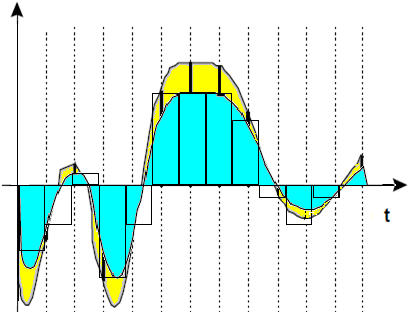

70 Kvantálási torzítás Telekommunikáció

71 Miért jobb minőségű a digitális, amikor kétszer is csalok?

72 Zajos jel dekódolása
