1 Hálózatok Alapismeretek A kommunikáció alapjai (általános távközlés-technikai fogalmak)

2 Telekommunikáció: Adó és vevő között információ átvitele adott távolságon Az adatot elektromágneses energia képviseli valamilyen fizikai közegen keresztül (pl. réz vezeték, üvegszál, rádióhullám) Köztes eszközök szükségesek az út felépítéséhez és a megfelelő jelerősséghez (pl. modemek, hidak, kapcsolók, stb.) Információ Lehet adat, hang, kép, videó (és kombinációik is) Eredeti formájában vagy átalakítva út közben (pl. A/D vagy D/A átalakítás, tömörítés)

réz vezeték, üvegszál, rádióhullám) Köztes eszközök szükségesek az út felépítéséhez és a megfelelő jelerősséghez

3 Az átvitellel kapcsolatos tényezők: Kapcsolódás sebessége Információátvitel sebessége Válaszidő Hibamentesség Költség Meghatározások Adó (forrás): az átvitelt kezdeményezi Vevő (cél): az átvitel végállomása (A fentiek általában kétirányú eszközök (pl. telefon, de kivétel pl. a rádió-tv műsorszórás)

Adó (forrás): az átvitelt kezdeményezi Vevő (cél): az átvitel végállomása

4 Meghatározások: Szimplex átvitel: egyirányú átvitel Félduplex átvitel: kétirányú átvitel, de egy időben egy irány! Duplex átvitel: azonos időben kétirányú átvitel Áramkör: végpontok közötti kommunikációs útvonal logikai kapcsolat egy fizikális útvonalon keresztül (technológiától függően a név változhat, pl. link) Link: Két végpont közötti szegmens (pl. számítógép és periféria között, számítógép és switch között, stb.) Vonal: Általában telefontechnikai értelmezése van Hangátvitelre alkalmas minőségű áramkör

fizikális útvonalon keresztül (technológiától függően a név változhat, pl. link) Link: Két végpont közötti szegmens (pl.

5 Meghatározások: Trönk: Közös használatú áramkör, amit kapcsolóáramkör oszt meg a felhasználók felé, de csak kapcsolóáramkörök között értelmezett Irányítottak (kimenő, bejövő, kétirányú) Csatorna: Egyirányú kapcsolat adó és vevő között Kapcsoló: Létrehoz, fenntart, megváltoztat logikai kapcsolatokat fizikai áramkörökön keresztül Pl. telefonközpontok, Ethernet switch Hálózat: Elemek sokasága, amik együttműködve megvalósítják az információátvitelt Jelentheti akár a két végpontot és mindent ami közötte van (felhő rajzszimbólum)

megváltoztat logikai kapcsolatokat fizikai áramkörökön keresztül Pl.

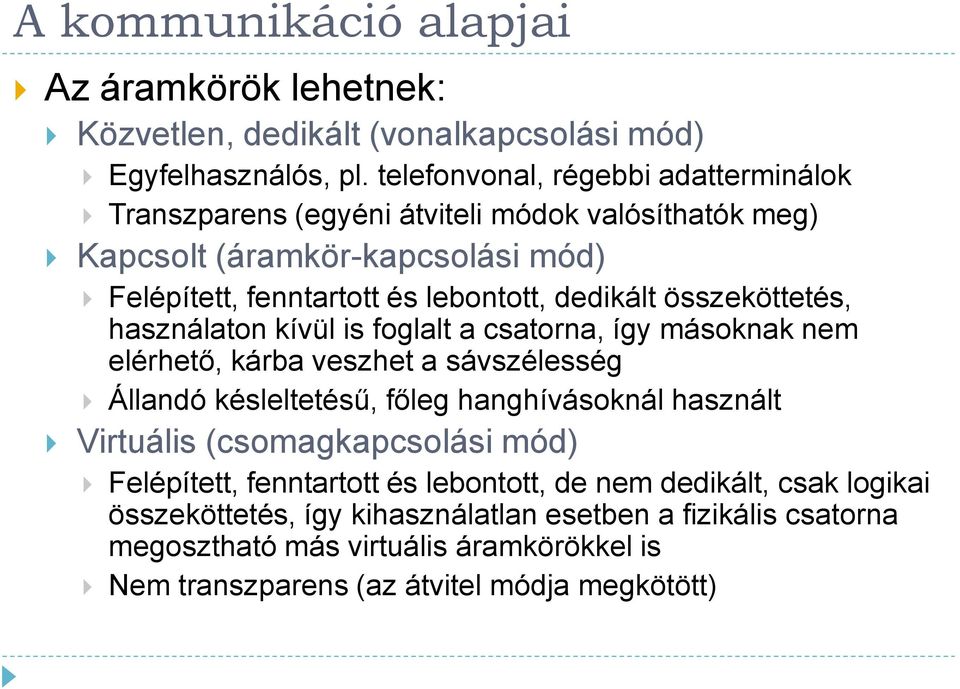

6 Az áramkörök lehetnek: Közvetlen, dedikált (vonalkapcsolási mód) Egyfelhasználós, pl. telefonvonal, régebbi adatterminálok Transzparens (egyéni átviteli módok valósíthatók meg) Kapcsolt (áramkör-kapcsolási mód) Felépített, fenntartott és lebontott, dedikált összeköttetés, használaton kívül is foglalt a csatorna, így másoknak nem elérhető, kárba veszhet a sávszélesség Állandó késleltetésű, főleg hanghívásoknál használt Virtuális (csomagkapcsolási mód) Felépített, fenntartott és lebontott, de nem dedikált, csak logikai összeköttetés, így kihasználatlan esetben a fizikális csatorna megosztható más virtuális áramkörökkel is Nem transzparens (az átvitel módja megkötött)

dedikált összeköttetés, használaton kívül is foglalt a csatorna, így másoknak nem elérhető, kárba veszhet a sávszélesség Állandó késleltetésű, főleg hanghívásoknál

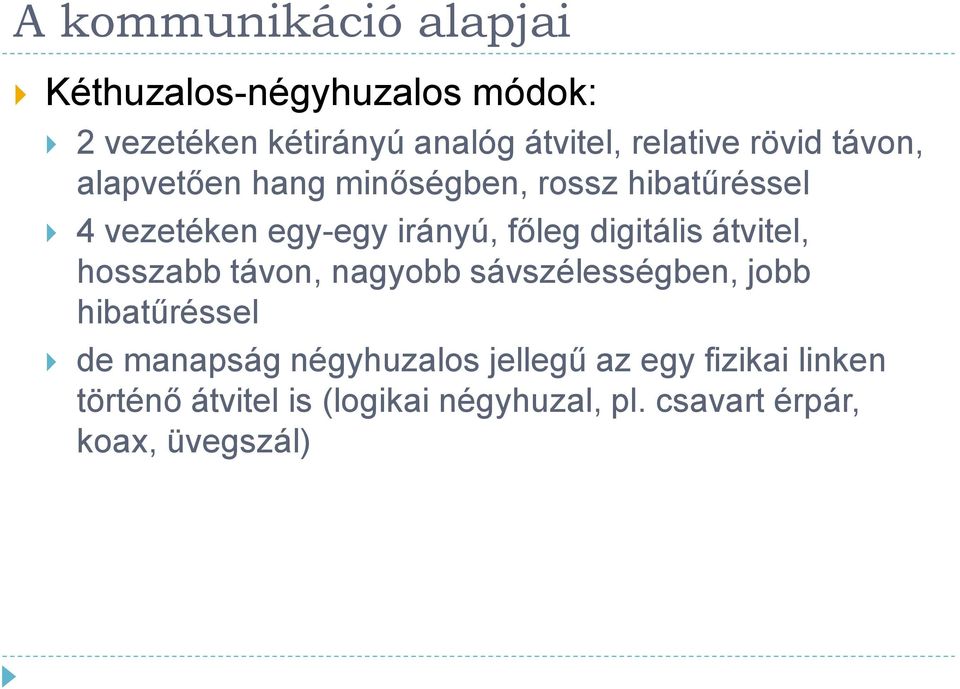

7 Kéthuzalos-négyhuzalos módok: 2 vezetéken kétirányú analóg átvitel, relative rövid távon, alapvetően hang minőségben, rossz hibatűréssel 4 vezetéken egy-egy irányú, főleg digitális átvitel, hosszabb távon, nagyobb sávszélességben, jobb hibatűréssel de manapság négyhuzalos jellegű az egy fizikai linken történő átvitel is (logikai négyhuzal, pl. csavart érpár, koax, üvegszál)

átvitel, hosszabb távon, nagyobb sávszélességben, jobb hibatűréssel de manapság négyhuzalos

8 Egyéb fogalmak: Amplitúdó, frekvencia, fázis Hang Analóg jelek (folytonos, szinuszos ) Digitális jelek (diszkrét, unipoláris-bipoláris, négyszög ) Alapsávi jel Moduláció, modemek Sávszélesség (analóg és bitrate), vivőfrekvencia Multiplexelés (TDM, FDM, WDM) Baud, bps (alapvetően nem ugyanaz!) Keskenysáv (64kbps, vagy Nx64kbps, de <1.5Mbps) Szélessáv (EU: 2-34Mbps, NA: Mbps) Broadband (>34Mbps vagy >45Mbps, CATV hálózaton FDM technológiával)

vivőfrekvencia Multiplexelés (TDM, FDM, WDM) Baud, bps (alapvetően nem ugyanaz!

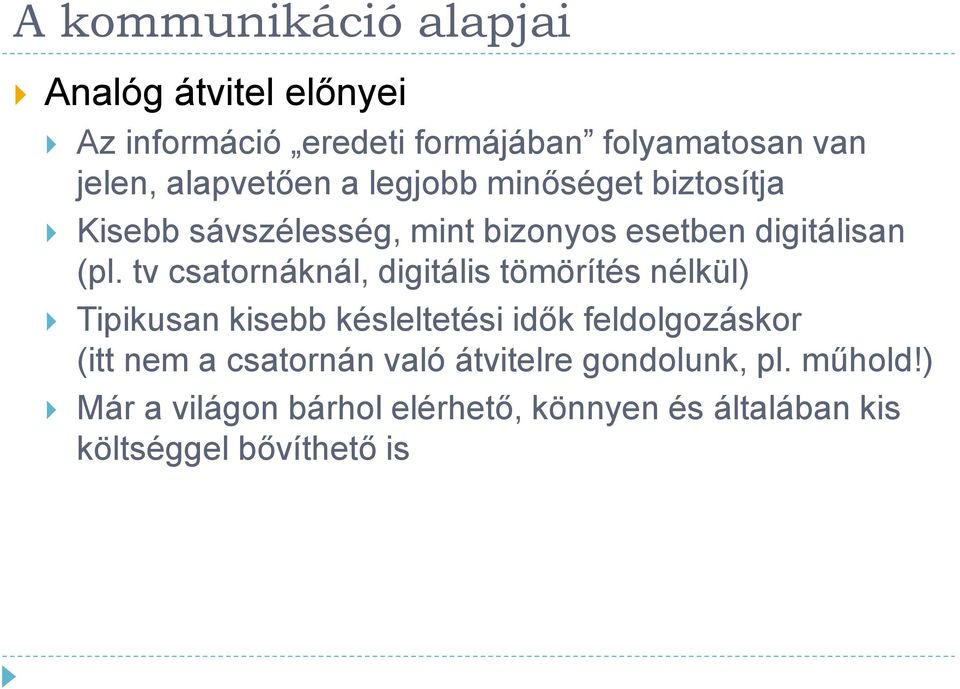

9 Analóg átvitel előnyei Az információ eredeti formájában folyamatosan van jelen, alapvetően a legjobb minőséget biztosítja Kisebb sávszélesség, mint bizonyos esetben digitálisan (pl. tv csatornáknál, digitális tömörítés nélkül) Tipikusan kisebb késleltetési idők feldolgozáskor (itt nem a csatornán való átvitelre gondolunk, pl. műhold!) Már a világon bárhol elérhető, könnyen és általában kis költséggel bővíthető is

tv csatornáknál, digitális tömörítés nélkül) Tipikusan kisebb késleltetési idők feldolgozáskor (itt nem

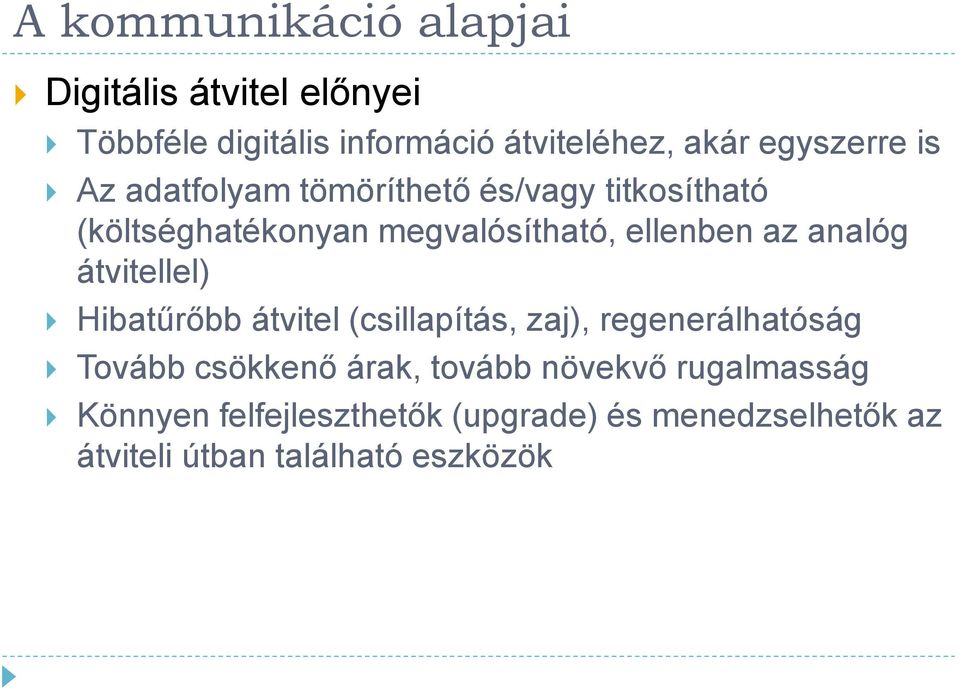

10 Digitális átvitel előnyei Többféle digitális információ átviteléhez, akár egyszerre is Az adatfolyam tömöríthető és/vagy titkosítható (költséghatékonyan megvalósítható, ellenben az analóg átvitellel) Hibatűrőbb átvitel (csillapítás, zaj), regenerálhatóság Tovább csökkenő árak, tovább növekvő rugalmasság Könnyen felfejleszthetők (upgrade) és menedzselhetők az átviteli útban található eszközök

átvitellel) Hibatűrőbb átvitel (csillapítás, zaj), regenerálhatóság Tovább csökkenő árak, tovább

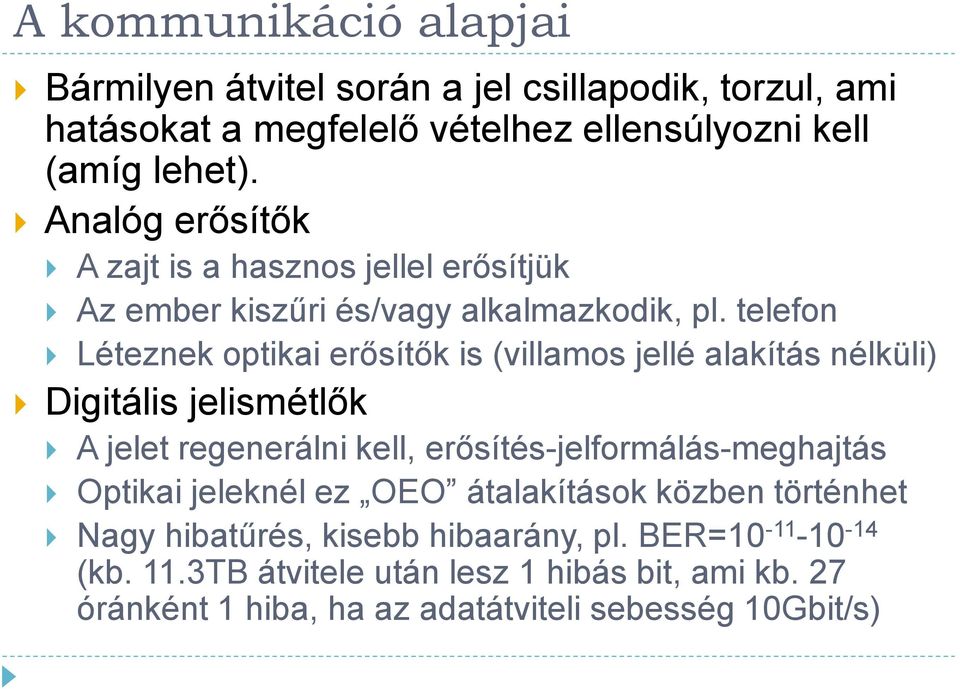

11 Bármilyen átvitel során a jel csillapodik, torzul, ami hatásokat a megfelelő vételhez ellensúlyozni kell (amíg lehet). Analóg erősítők A zajt is a hasznos jellel erősítjük Az ember kiszűri és/vagy alkalmazkodik, pl. telefon Léteznek optikai erősítők is (villamos jellé alakítás nélküli) Digitális jelismétlők A jelet regenerálni kell, erősítés-jelformálás-meghajtás Optikai jeleknél ez OEO átalakítások közben történhet Nagy hibatűrés, kisebb hibaarány, pl. BER= (kb. 11.3TB átvitele után lesz 1 hibás bit, ami kb. 27 óránként 1 hiba, ha az adatátviteli sebesség 10Gbit/s)

telefon Léteznek optikai erősítők is (villamos jellé alakítás nélküli) Digitális jelismétlők A jelet regenerálni kell,

12 Aszimmetrikus átvitel: Átviteltechnikai jelentés: Ha az információ- vagy adatátvitel sebessége eltér az átvitel két irányában Villamos jelentés: Földfüggő átvitel, az adó és vevő referenciapontja közös Felléphetnek például földhurkok (káros zaj- és interferenciaforrás), indukciós jelenségek miatti földpotenciál eltolódások, stb. Például koax kábelek

és vevő referenciapontja közös Felléphetnek például földhurkok (káros zaj- és

13 Szimmetrikus átvitel: Átviteltechnikai jelentés: Ha az információ- vagy adatátvitel sebessége megegyezik az átvitel mindkét irányában Villamos jelentés: Amikor kétvezetékes átvitelinél a referenciapont nem a föld, hanem a jel invertáltja A környezeti zaj a két vezetéken egyszerre jelenik meg Ezért a két vezetéket a zajforráshoz azonos távolságra praktikus tenni, például összecsavarással, hogy a zajok a vételi oldalon minél jobban kiegyenlítsék, kiejtsék egymást Pl. RJ11 (telefon) vagy RJ45 (adatátvitel) csatlakozók

zaj a két vezetéken egyszerre jelenik meg Ezért a két vezetéket a zajforráshoz azonos távolságra praktikus tenni, például

14 Aszinkron átvitel Az átvitel nem igényel külső órajelet az adó és vevő szinkronizálására, nem kritikus az időzítés Olcsó, véletlenszerűen képződő adatátvitelre használt Jellemzően karakterorientált átviteli eljárás, azaz az átvitt információ egysége a karakter, amit hivatalosan okteteknek neveznek A karakterek kezdetét és végét egyezményes vezérlőszimbólumok jelölik (start-stop kódok), és a kódszavak között tetszőleges szünet lehetséges Bizonyos paramétereket egyeztetnie kell az adónak és a vevőnek az átvitel előtt (pl. bitek száma karakterenként, start és stop bitek száma, hibaellenőrzés módja, stb.) Például RS232

karakterek kezdetét és végét egyezményes vezérlőszimbólumok jelölik (start-stop kódok), és a kódszavak között tetszőleges szünet lehetséges Bizonyos

15 Szinkron átvitel Az adó és vevő között az átvitelt vezénylő, biteket jelző alapidőtartam-jelet (órajelet) is átviszik valamilyen módon A bit jellemző időpillanatai (eleje, közepe és vége) az alapidőtartam egész számú többszörösére esnek Nincsenek felesleges jelzőbitek vagy karakterek, így az átviteli sokkal nagyobb sebességű is lehet Az adat kezdetét egy speciális bitcsoport érkezése biztosítja Az órajel átvitele történhet külön vezetékeken vagy beágyazva a jelfolyamba, vonali kódolási eljárások segítségével (utóbbi a használt!)

jelzőbitek vagy karakterek, így az átviteli sokkal nagyobb sebességű is lehet Az adat kezdetét egy speciális bitcsoport érkezése
