Új generációs HBONE+ eszközök felügyelete MTA Üdülő, Mátrafüred. Vágó Tibor NIIF Intézet

Átírás

1 Új generációs HBONE+ eszközök felügyelete MTA Üdülő, Mátrafüred Vágó Tibor NIIF Intézet

2 Érintett témák Nemzeti Információs Infrastruktúra HBONE vs. HBONE+ topológia szolgáltatók HBONE eszközpark SW: Catalyst 6500, 35x0(XL)/3750, 29x0(XL) Router: 7206VXR, oldal HBONE+ eszközpark kapcsolatok WDM alapok DWDM felügyelet IP eszköz felügyelet

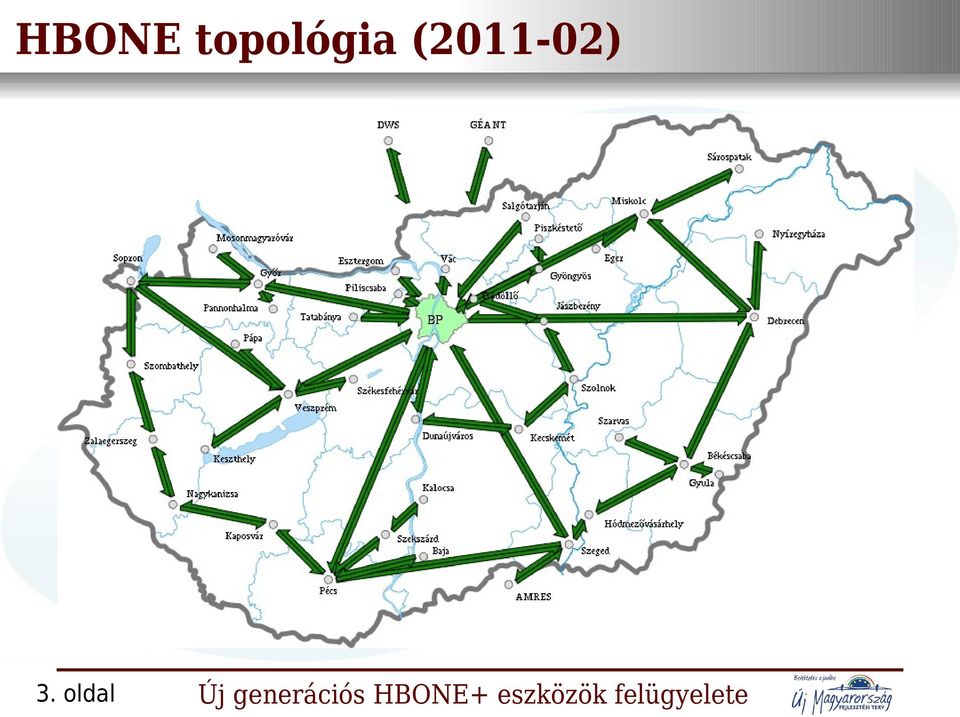

3 HBONE topológia ( ) Nemzeti Információs Infrastruktúra 3. oldal

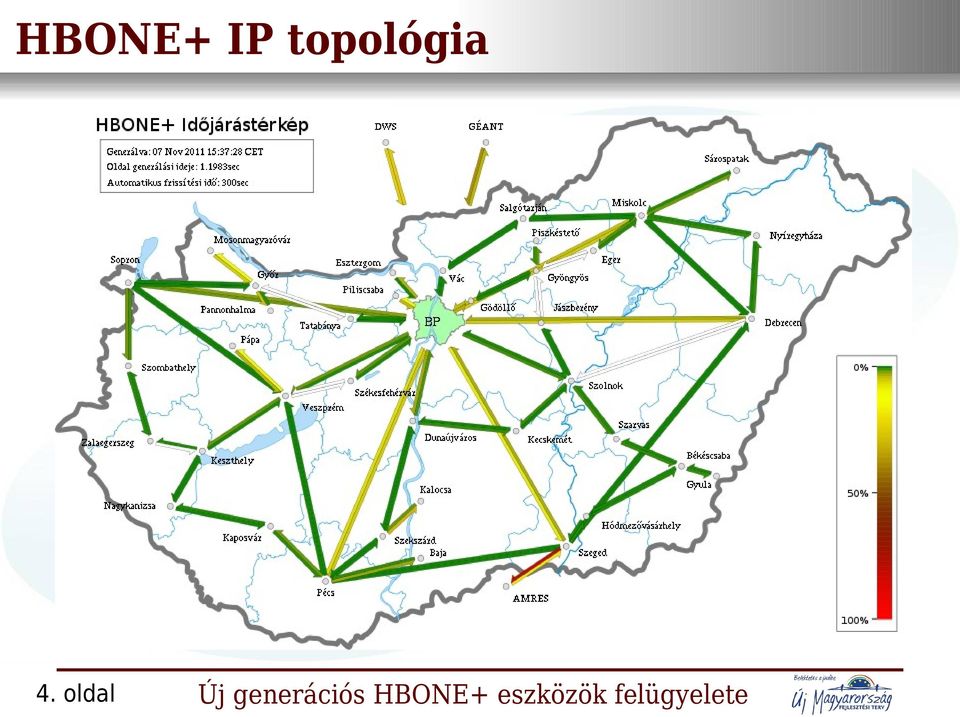

4 HBONE+ IPNemzeti topológia Információs Infrastruktúra 4. oldal

5 HBONE+ DWDM topológia ( ) Nemzeti Információs Infrastruktúra 5. oldal

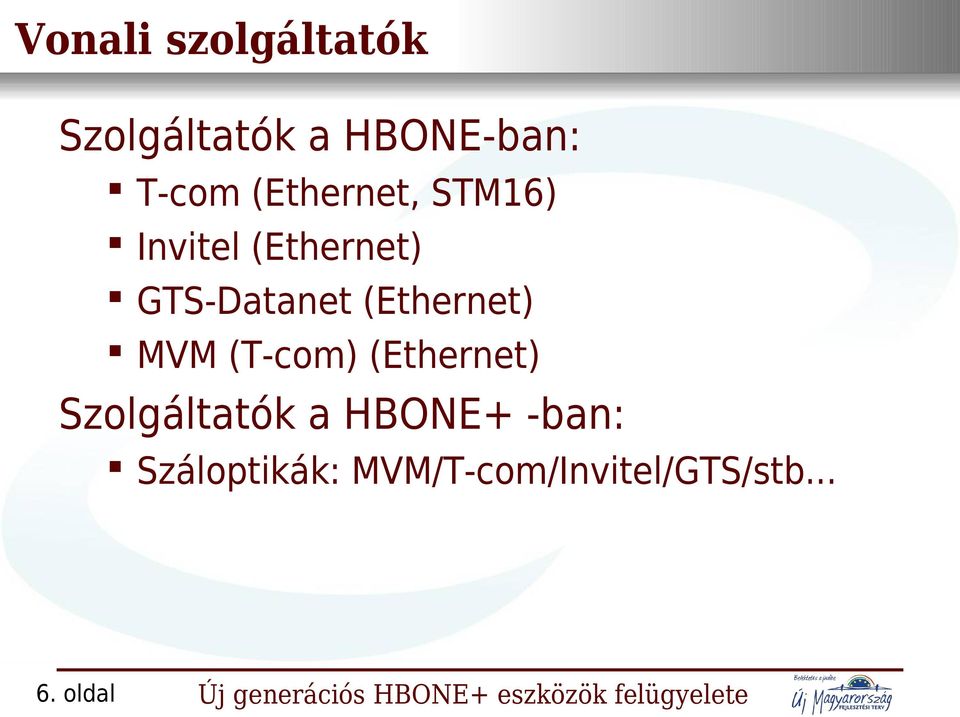

6 Vonali szolgáltatók Nemzeti Információs Infrastruktúra Szolgáltatók a HBONE-ban: T-com (Ethernet, STM16) Invitel (Ethernet) GTS-Datanet (Ethernet) MVM (T-com) (Ethernet) Szolgáltatók a HBONE+ -ban: Száloptikák: MVM/T-com/Invitel/GTS/stb oldal

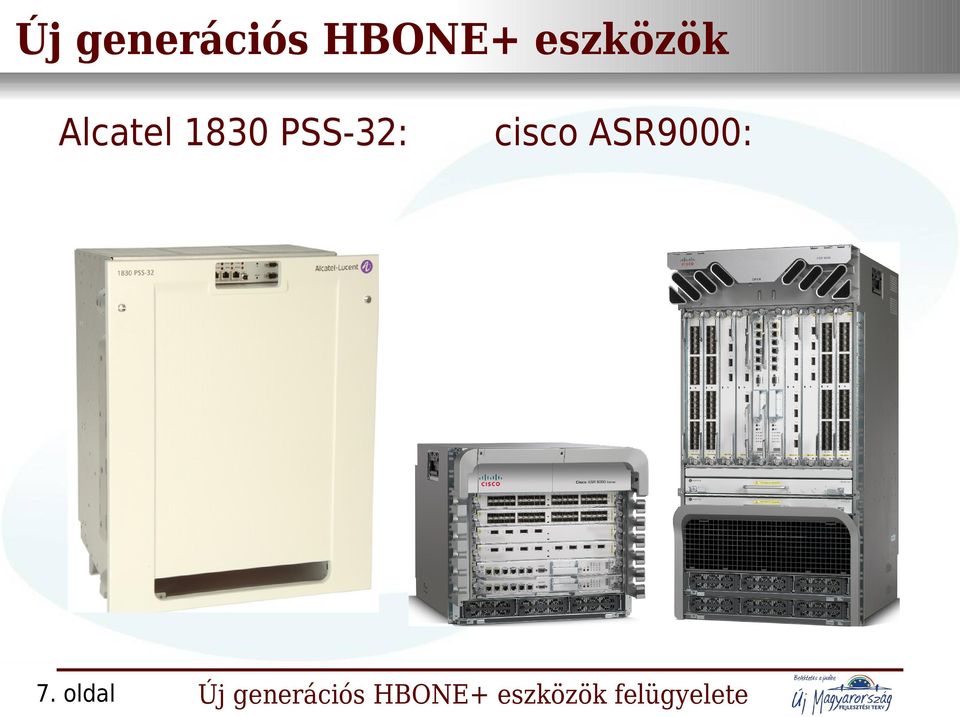

7 Új generációs HBONE+ Nemzeti Információseszközök Infrastruktúra Alcatel 1830 PSS-32: 7. oldal cisco ASR9000:

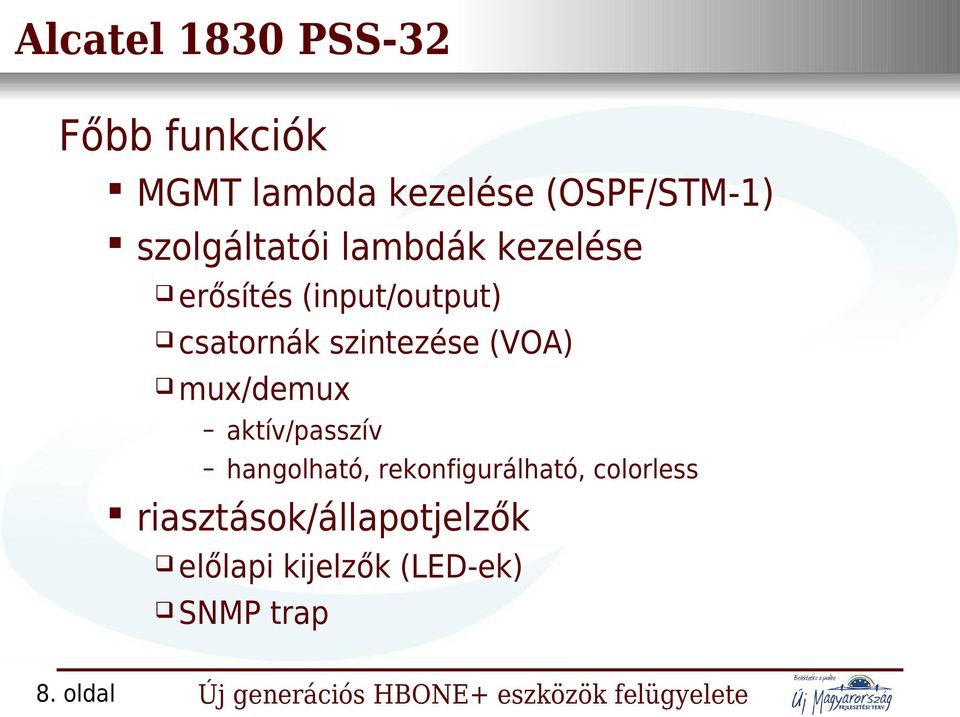

8 Alcatel 1830 PSS-32 Nemzeti Információs Infrastruktúra Főbb funkciók MGMT lambda kezelése (OSPF/STM-1) szolgáltatói lambdák kezelése erősítés (input/output) csatornák szintezése (VOA) mux/demux aktív/passzív hangolható, rekonfigurálható, colorless riasztások/állapotjelzők előlapi kijelzők (LED-ek) SNMP trap 8. oldal

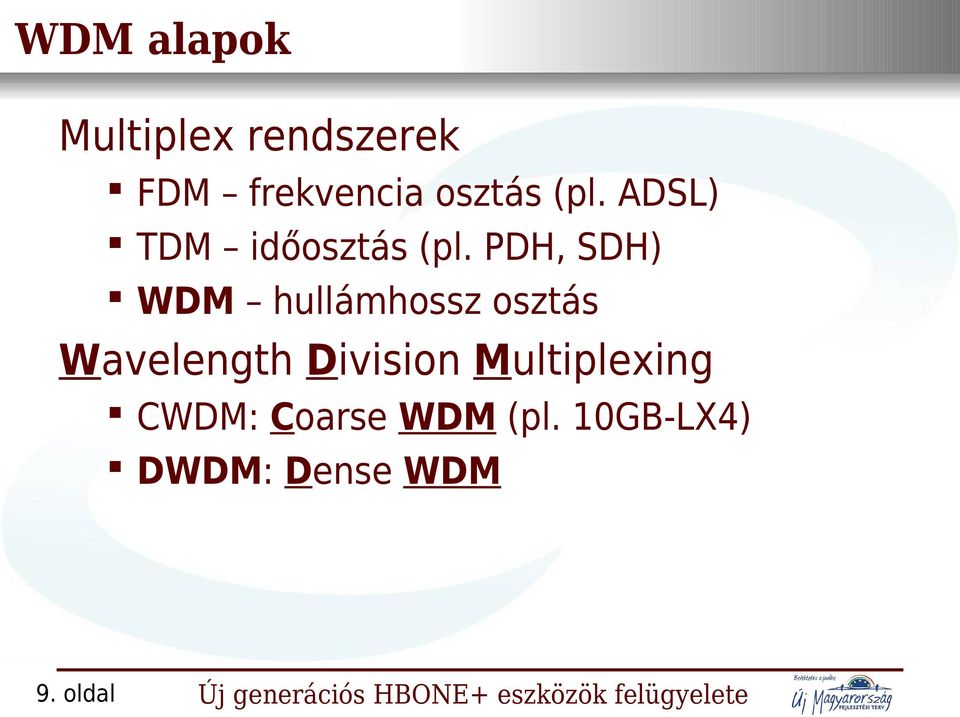

9 WDM alapok Nemzeti Információs Infrastruktúra Multiplex rendszerek FDM frekvencia osztás (pl. ADSL) TDM időosztás (pl. PDH, SDH) WDM hullámhossz osztás Wavelength Division Multiplexing CWDM: Coarse WDM (pl. 10GB-LX4) DWDM: Dense WDM 9. oldal

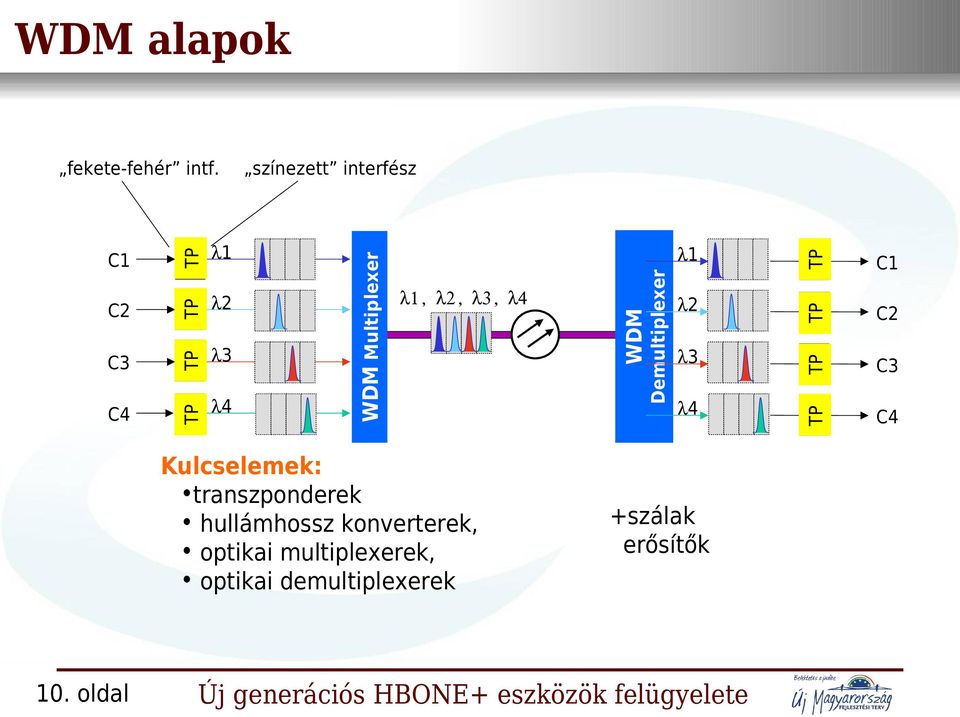

10 WDM alapok Nemzeti Információs Infrastruktúra Kulcselemek: transzponderek hullámhossz konverterek, optikai multiplexerek, optikai demultiplexerek 10. oldal TP C1 λ2 TP C2 λ3 TP C3 λ4 TP λ4 λ1, λ2, λ3, λ4 Demultiplexer λ3 λ1 WDM λ2 színezett interfész WDM Multiplexer C4 TP C3 TP C2 λ1 TP C1 TP fekete-fehér intf. C4 +szálak erősítők

11 WDM alapok a száloptika Nemzeti Információs Infrastruktúra Többmódusú (MM) Héj Mag Egymódusú (SM) Héj WDM! Mag 11. oldal

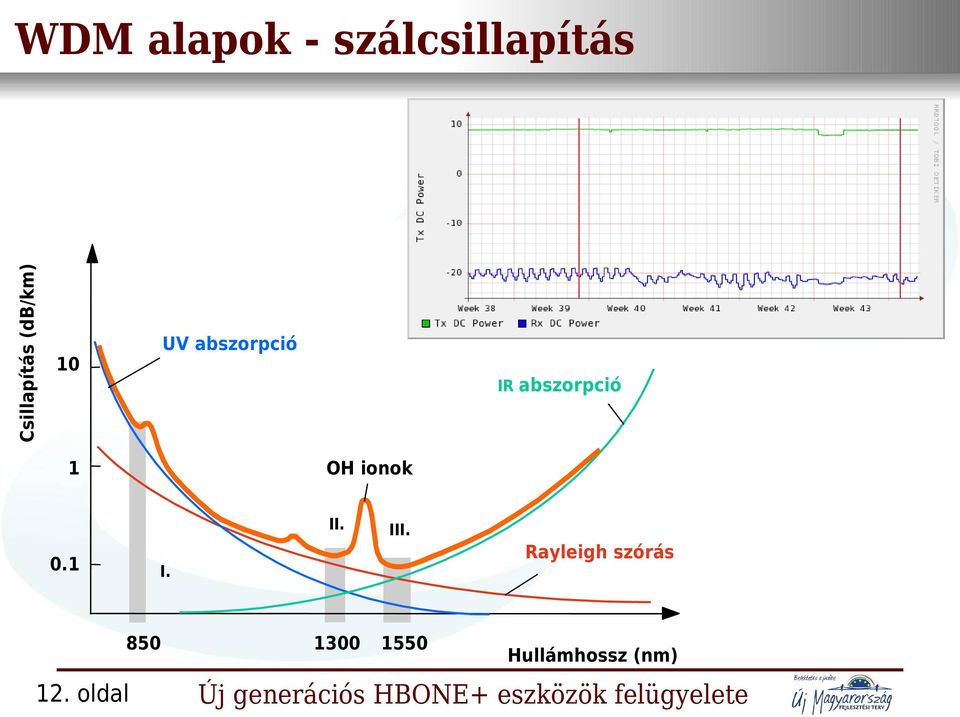

12 WDM alapok - szálcsillapítás Nemzeti Információs Infrastruktúra Csillapítás (db/km) UV abszorpció 10 IR abszorpció 1 OH ionok II. 0.1 III. Rayleigh szórás I oldal Hullámhossz (nm)

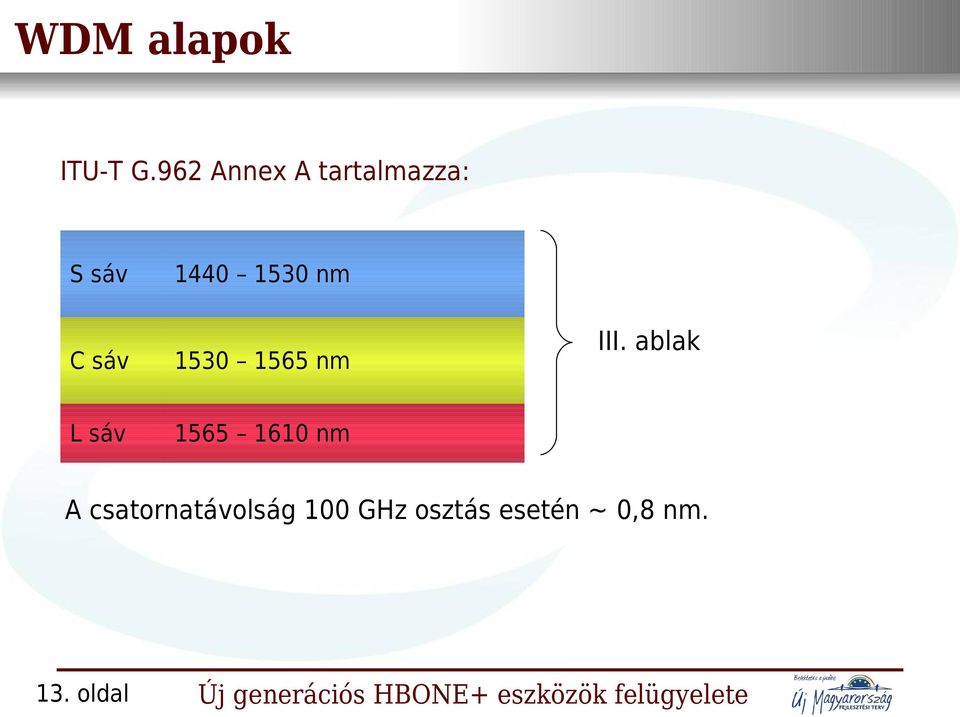

13 WDM alapok Nemzeti Információs Infrastruktúra ITU-T G.962 Annex A tartalmazza: S sáv nm C sáv nm L sáv nm III. ablak A csatornatávolság 100 GHz osztás esetén ~ 0,8 nm. 13. oldal

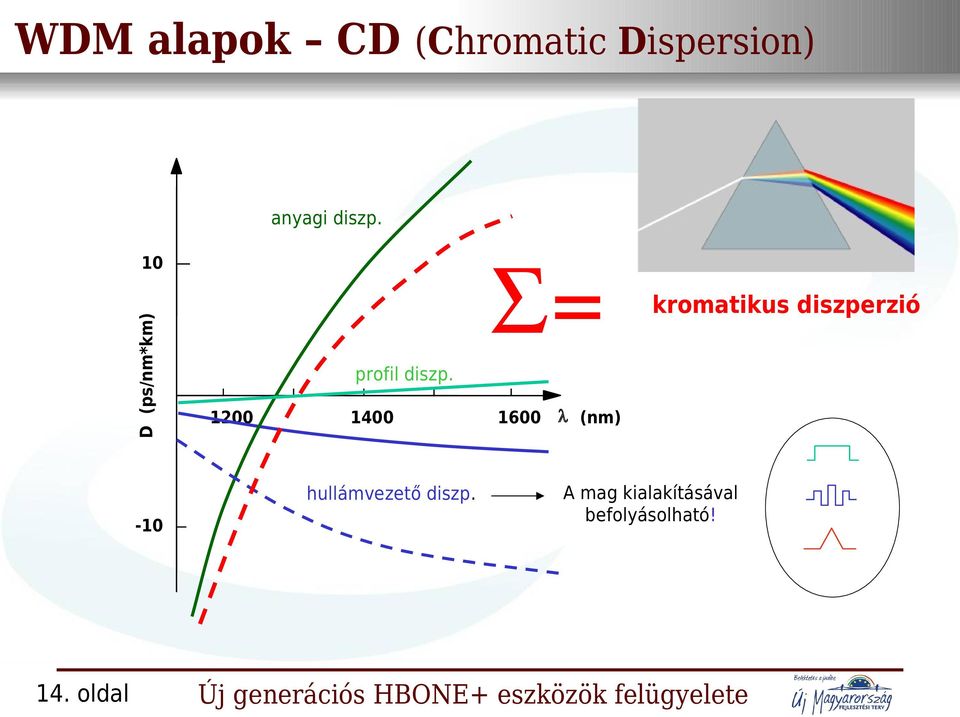

14 WDM alapok CDInformációs (Chromatic Dispersion) Nemzeti Infrastruktúra anyagi diszp. Σ= D (ps/nm*km) 10 profil diszp hullámvezető diszp oldal kromatikus diszperzió 1600 λ (nm) A mag kialakításával befolyásolható!

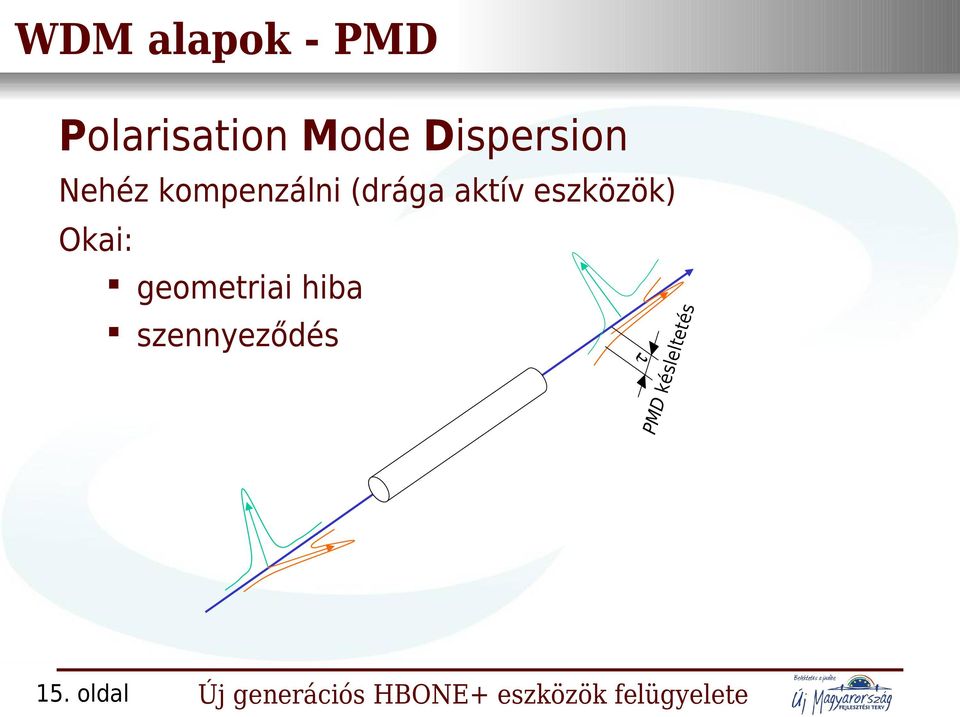

15 WDM alapok - PMD Nemzeti Információs Infrastruktúra Polarisation Mode Dispersion Nehéz kompenzálni (drága aktív eszközök) elte késl PMD τ tés Okai: geometriai hiba szennyeződés 15. oldal

16 WDM alapok - Transzponderek Nemzeti Információs Infrastruktúra FF interfész 3R regenerálás vevődióda, szabályzott erősítő, szintfigyelés B1 monitor színezett interfész FEC encoder Kártyafelügyelet, riasztás kezelés, lézer stabilizátor Típusok: betét vezérlő Fekete Fehér Színezett fix hullámhossz hangolható 16. oldal lézerstabilizátor, modulátor, ALS, szintfigyelés

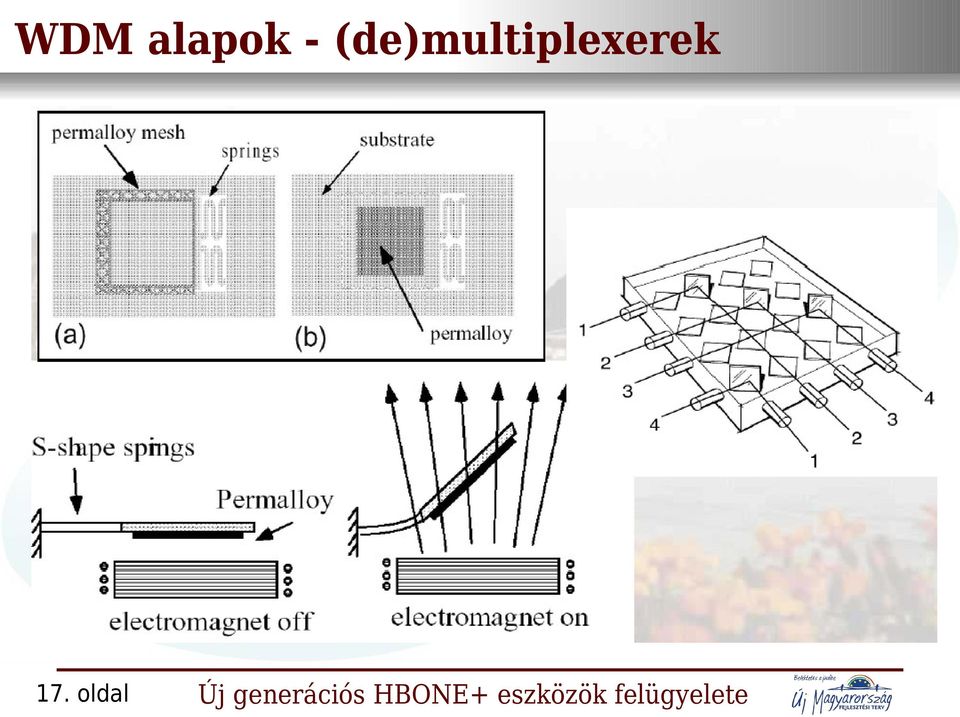

17 WDM alapok - (de)multiplexerek Nemzeti Információs Infrastruktúra 17. oldal

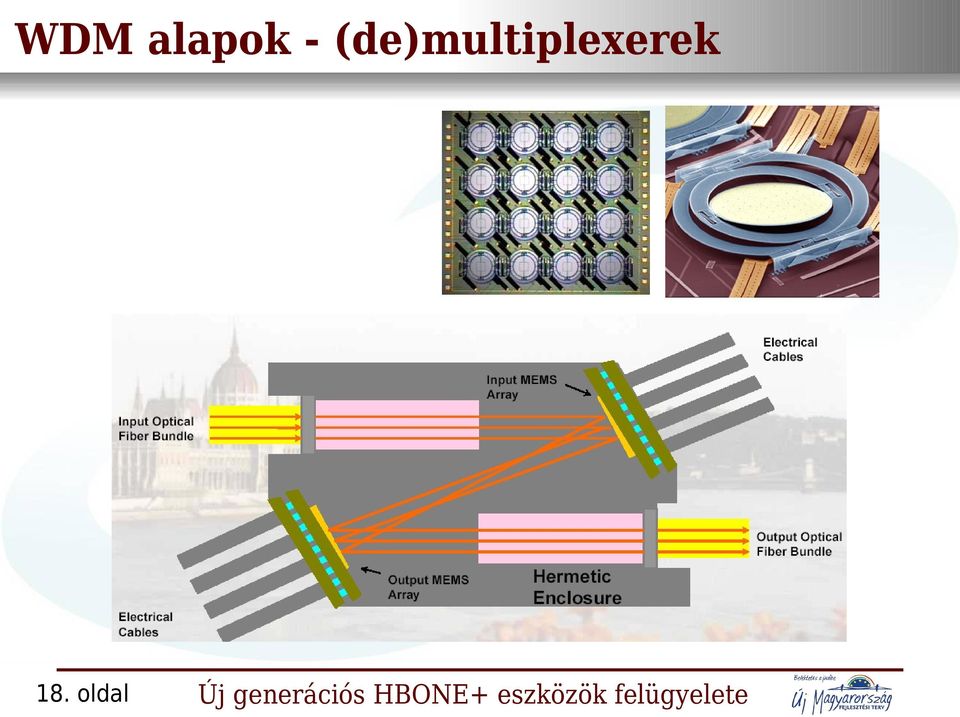

18 WDM alapok - (de)multiplexerek Nemzeti Információs Infrastruktúra 18. oldal

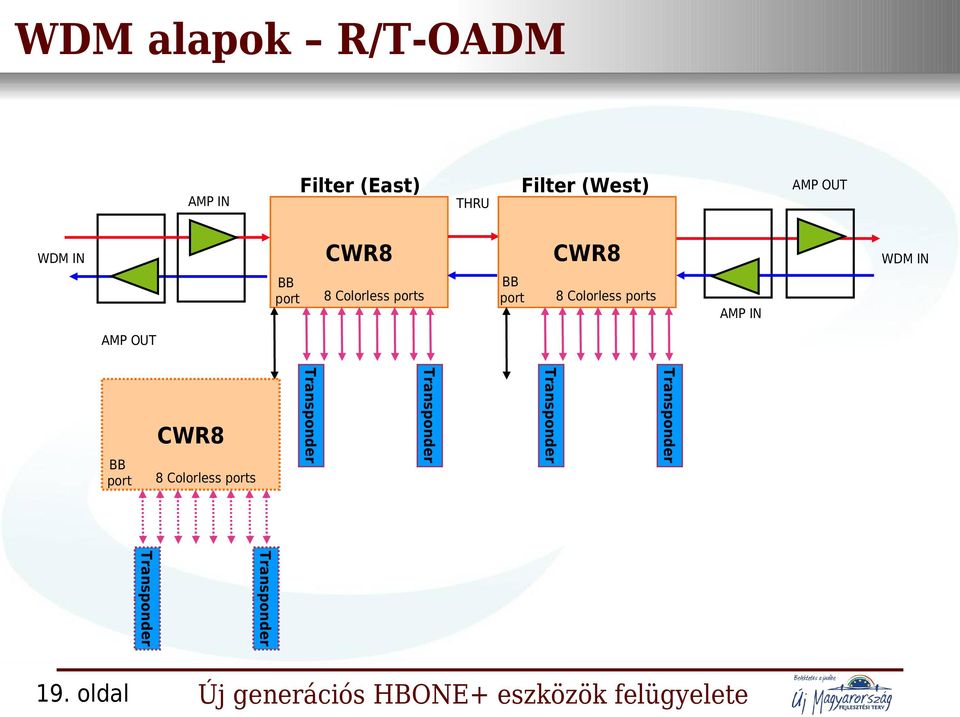

19 WDM alapok R/T-OADM Nemzeti Információs Infrastruktúra Filter (East) AMP IN THRU Filter (West) CWR8 WDM IN BB port AMP OUT CWR8 8 Colorless ports BB port WDM IN 8 Colorless ports AMP IN AMP OUT Transponder 8 Colorless ports Transponder Transponder 19. oldal Transponder BB port Transponder Transponder CWR8

20 WDM alapok EDFA optikai erősítő Nemzeti Információs Infrastruktúra EDFA (Erbium Doped Fiber Amplifier) zió álás r p e enz z s Di mp ko EDF EDF Kimenet ő El 20. oldal ő er s ít ő V er g é ő ő sí t A visszavert fényt nem engedi bejutni

21 WDM alapok - izolátor Nemzeti Információs Infrastruktúra Polarizátor Θv+45 L+45 V Faradayo forgató Θ+45 Pozitív forgatás o L+45 V Polarizátor Polarizátor Θv o Θv+45 LV LH+V Faraday forgató o Θ-45 o L+45 V LH+V Negatív forgatás Polarizátor Θv o L+90=L V H 21. oldal

22 WDM alapok optikai erősítők Nemzeti Információs Infrastruktúra SOA (Semiconductor Optical Amplifier): 0,8 1,6 µm közt bárhol alkakmazható B=10THz (80 nm) nemlineáris félvezető alapú Földfém adalékolású szálerősítők: ED(S)FA: nm (C sáv) ED(T)FA: nm (L sáv) TD(F)FA: nm (S sáv) E: erbium (S): szilicium T: thullium (T): tellurit (F): fluorid -> eltérő törésmutató (~2), sérülékeny 22. oldal

23 WDM alapok DWDM kapcsolat Nemzeti Információs Infrastruktúra Tx3 Tx4 S1 Rm1 λ2 S2 Rm2 λ3 S3 Rm3 S R OFA S R S OFA Optikai átviteli szakasz λ4 S4 Diszperzió kompenzálás λ1... λ4 R1 Sd1 Rm4 R Demultiplexer Tx2 λ1 λ1 Multiplexer Tx1 λ2 R2 Sd2 λ3 R3 Sd3 λ4 Sd4 Optikai multiplex szakasz Optikai csatorna útvonal 23. oldal R4 Rx1 Rx2 Rx3 Rx4

24 DWDM felügyelet Nemzeti Információs Infrastruktúra MGMT lambda nem foglal el hasznos hullámhosszt 1310nm, 1480 ± 10nm, 1510 ± 10nm időosztásos keretezés (STM-1) kimeneti erősítő után csatolják a spektrumhoz, vételi oldalon pedig a vételi erősítő előtt csatolják le, erősítő hiba esetén is működik pont-pont, csak node-ok közötti kommunikáció, OSPF 24. oldal

25 DWDM felügyelet MGMT lambda Nemzeti Információs Infrastruktúra Általa felügyelhető a vonali erősítő Vonali erősítő Végződő berendezés JEL BE Tx λ 2 JEL BE Tx λ 3 JEL BE Tx λ 4 JEL BE Tx λ 5 JEL BE Tx λ 6 JEL BE Tx λ 7 JEL BE Tx λ 8 λ1 Σ λ + λ supervisory λ2 λ3 DEMUX Tx λ 1 Végződő berendezés MULTIPLEXER JEL BE Optikai felügyeleti Optikai felügyeleti csatorna csatorna Rx Tx Rx Tx λ5 λ6 λ7 Tx λ sup Erősíti a csatornák jeleit Vezérlő egység Rx λ sup Vezérlő egység Hálózatfelügyelet; Kézi terminál 25. oldal λ4 λ8 Rx JEL KI Rx JEL KI Rx JEL KI Rx JEL KI Rx JEL KI Rx JEL KI Rx JEL KI Rx JEL KI

26 DWDM felügyelet Nemzeti Információs Infrastruktúra Felügyelt jellemzők node elérhetőség (ICMP-Nagios) node állapotjelzők ( C, LED-ek státusza) node-node kapcsolatok (LD Input LoS) lambdák felügyelete (ifoperstatus) optikai spektrum jelszintek mérése parent-child függőség cnis 26. oldal (GN3)

27 DWDM Node állapotjelzők Nemzeti Információs Infrastruktúra Hőmérséklet megengedett üzemi tartomány: -5 C 90 C nagy szórás / kártya típus többnyire inkább a LED státuszt vizsgáljuk LED-ek státusza User Panel LED-jei Kártyák LED-jei FAN modul LED-je 27. oldal

28 User Panel Nemzeti és státusz LED-jei Információs Infrastruktúra 1830 PSS-32 User Panel Major Critical Minor OAMP VOIP Lamp Test E1 E2 28. oldal Serial Craft (DB9) Serial Craft (USB)

29 Kártyák státusz NemzetiLED-je Információs Infrastruktúra Kártyánként csak egy státusz LED van. Debug Port (Mini USB) Serial Port (USB) Craft Interface Aux LAN Expansion Shelf Expansion Shelf 29. oldal LED színek: zöld sárga piros LED állapotok: folyamatos lassú villogás gyors villogás

30 Interface státusz LED-ek Infrastruktúra Nemzeti Információs Minden interface-hez tartozik egy státusz LED. A LED-ek szinei az aktuális interface-t érintő legmagasabb riasztási szintet jelzik: Critical: piros, Major: narancssárga, Minor: citromsárga 30. oldal

31 FAN modul Nemzeti Információs Infrastruktúra Csak passzív felügyelet Belső elektronika Kifelé csak riasztást tud küldeni 31. oldal

32 DWDM Node-Node kapcsolat felügyelete Nemzeti Információs Infrastruktúra SNMP lekérdezés OID: tnactivealarmdescr if $_ = LD Input LOS { hibás link = tnactivealarmobjectid riasztás küldése } $ tmp/dwdmnode chk ldinputlos.pl xxx Mon Nov 7 17:21: : LD Input LOS (criticalalarms) { } IP decimal => IP konverzió => : Shelf1 Slot6 Port4(LINE) ErrCode oldal

33 DWDM egyéb riasztások Nemzeti Információs Infrastruktúra Minden aktív riasztás lekérdezhető, akkor is, ha az EMS rendszerben nyugtázták, így nem kerülheti el a figyelmet. Nagios plugin (saját fejlesztés) $ tmp/dwdmnode chk ldinputlos.pl <IP> Tue Nov 8 00:33: : Outgoing Channel optical power out of range (minoralarms) Tue Nov 8 13:54: : Channel collision (criticalalarms) Mon Nov 7 17:20: : APR Active Invalid Topology (majoralarms) Mon Nov 7 17:21: : LD Input LOS (criticalalarms) 33. oldal

34 ASR9010 &Nemzeti ASR9006 Információs Infrastruktúra Felügyelhető entitások: elérhetőség CPU, memória hőmérséklet routing protocol (BGP, OSPF session-ök) MPLS LSP státusz transceiver jelszintek (SNMP és syslog) Ami hiányzik: High Availability checking (RSP-k, PS-k) 4.2.x-től várható, jelenleg 4.0.x fut... WA: syslog feldolgozásból riasztás 34. oldal

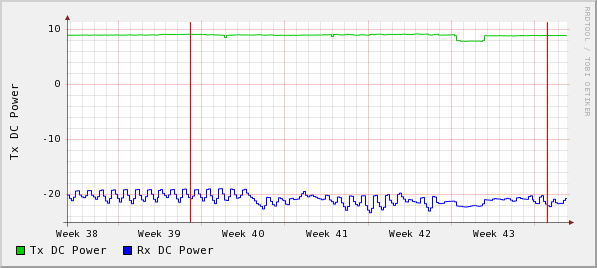

35 ASR9000 transceiver jelszint mérés Nemzeti Információs Infrastruktúra RP/0/RSP0/CPU0:rtr1.vh#sh controllers Gi0/0/0/6 phy utility fgrep -e Power -e Alarm Tue Nov 8 17:15: MET Enhanced Options: SW RX LOS Mon., SW TX Fault Mon, SW TX Disable, Alarm/Warning Flags Thresholds: Alarm High Warning High Warning Low Transmit Power: mw (0.00 dbm) mw (-3.00 dbm) mw (-9.50 dbm) Alarm Low mw ( dbm) Receive Power: mw (0.00 dbm) mw (-3.00 dbm) mw ( dbm) mw ( dbm) Tx Power: mw (-6.88 dbm) Rx Power: mw ( dbm) Temp/Alarm/Power Flags: EXT, extended -5C to 85, not temp compensated, not RCLR, Max power: 800 mw RP/0/RSP0/CPU0:rtr1.vh# $ snmpbulkwalk -Oq -v2c -c *** rtr1.vh grep -e "power.x 0/0/CPU0/6" SNMPv2-SMI::mib SNMPv2-SMI::mib "power Tx 0/0/CPU0/6" SNMPv2-SMI::mib SNMPv2-SMI::mib "power Rx 0/0/CPU0/6" $ snmpget -Oq -v2c -c *** rtr1.vh SNMPv2-SMI::enterprises SNMPv2-SMI::enterprises SNMPv2-SMI::enterprises SNMPv2-SMI::enterprises $ snmpwalk -Oq -v2c -c *** rtr1.vh SNMPv2-SMI::enterprises SNMPv2-SMI::enterprises SNMPv2-SMI::enterprises SNMPv2-SMI::enterprises SNMPv2-SMI::enterprises SNMPv2-SMI::enterprises SNMPv2-SMI::enterprises SNMPv2-SMI::enterprises oldal
