1 Kapcsolás Áramkörkapcsolás, virtuális áramkörkapcsolás, hullámhosszkapcsolás, csomagkapcsolás 1

2 A tárgy anyagának felépítése A) Bevezetés Hálózatok és rendszerek bevezetése példákon A fizikai szintű kommunikáció alapjai B) Elvek és technikák A számítógéphálózatok működési elveit először még a konkrét megvalósításoktól függetlenül vezetjük be C) Architektúrák és protokollok Megvizsgáljuk a legfontosabb hálózati architektúrákat és protokollokat D) Összefoglalás Az összefoglalás mellett kitekintünk új irányokra és területekre 2

3 Elvek és technikák Többszörös hozzáférés Áramkörkapcsolás, virtuális áramkörkapcsolás, hullámhossz-kapcsolás, csomagkapcsolás Gyors csomagkapcsolás, ATM, szolgáltatás-minőség Összeköttetés-alapú és összeköttetésmentes hálózatok, hívásvezérlés, címzés Routing (útvonalválasztás) Hibakezelés Ütemezés (scheduling), forgalomszabályozás, forgalom-menedzselés Hálózatok menedzselése A protokoll-architektúrák alapelvei 3

4 Kapcsolás Számítógép-hálózatokban az éppen aktív állomás (csomópont) az adatokat/üzeneteket továbbíthatja: az összes többi állomáshoz, ez az adatszóró (üzenetszóró) hálózat egy bizonyos (v. néhány) állomáshoz, ez a kapcsolt hálózat: ezzel foglalkozunk A kapcsolt hálózatnak magának kell gondoskodnia az információnak a célállomáshoz történő eljuttatásáról 4

5 Kapcsolás Kapcsolás: azon eljárások, technikák összessége, amelyek kapcsolt számítógépill. távközlési hálózatokban két, nem szomszédos csomópont között összeköttetést hoznak létre A kapcsolással létrehozott összeköttetés: nem feltétlenül közvetlen nem feltétlenül fizikai 5

6 Kapcsolás Mindenki mindenkivel: közvetlen összeköttetés nincs kitüntetett csomópont egyszerű, de drága és általában nem kivitelezhető Csak bizonyosakkal: nem közvetlen összeköttetés kitüntetett csomópont létezik, a kapcsoló bonyolultabb, de gazdaságos és kivitelezhető 6

7 Milyen fajta kapcsolások léteznek? Áramkörkapcsolás Üzenetkapcsolás Csomagkapcsolás (az üzenetkapcsolás és a csomagkapcsolás rokonok) Virtuális áramkörkapcsolás (üzenet- ill. csomagkapcsoláson belül) Hullámhossz-kapcsolás (~áramkörkapcsolás) 7

8 Összeköttetés-alapú és összeköttetésmentes hálózatok Összeköttetés-alapú hálózat: a kommunikáló csomópontok a tényleges adatátvitel előtt végpontok közötti összeköttetést (end-to-end connection) létesítenek, rendszerint külön protokoll alkalmazásával Összeköttetésmentes hálózat: a kommunikáló csomópontok között az adatátvitel előzetes összeköttetés létrehozása nélkül történik 8

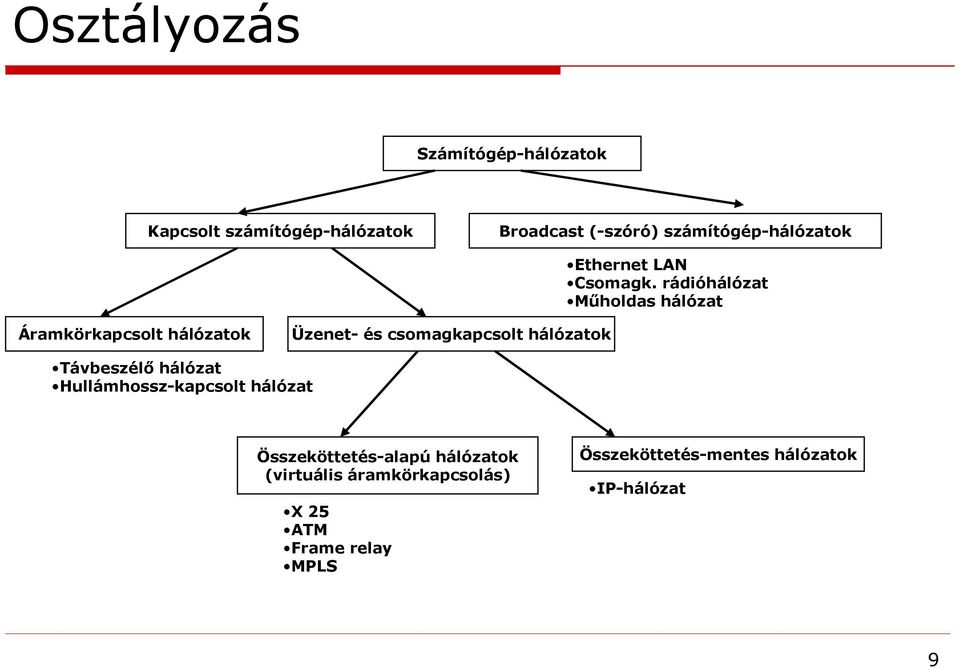

9 Osztályozás Számítógép-hálózatok Kapcsolt számítógép-hálózatok Broadcast (-szóró) számítógép-hálózatok Ethernet LAN Csomagk. rádióhálózat Műholdas hálózat Áramkörkapcsolt hálózatok Üzenet- és csomagkapcsolt hálózatok Távbeszélő hálózat Hullámhossz-kapcsolt hálózat Összeköttetés-alapú hálózatok (virtuális áramkörkapcsolás) X 25 ATM Frame relay MPLS Összeköttetés-mentes hálózatok IP-hálózat 9

10 Áramkörkapcsolás/vonalkapcsolás Fizikai kapcsolat a küldő és a célállomás között A kapcsolat nem állandó, tehát fel kell építeni és az összeköttetés végén le kell bontani Minden adat ugyanazon a dedikált fizikai útvonalon halad Valódi idejű működés Továbbítás alatt a csomópontok az adatokat nem tárolják Torlódás csak az összeköttetés felépítése során léphet fel, az adatátvitel során nem 10

11 Az adatátvitel fázisai áramkörkapcsolás esetén A gazdagép 1 kapcsoló 2 kapcsoló B gazdagép Hívás kezdeményező jelzés Összeköttetés létesítése Továbbítási késleltetés Terjedési késleltetés A és 1 között Terjedési késleltetés 1 és 2 között Átvitel Információ-átvitel Hívás elfogadó jelzés idő Összeköttetés lebontása 11

12 Kapcsolók általános felépítése kapcsolóelem a tényleges kapcsolást végzi változatos megvalósítási módok, ezek szerint osztályozzák is a kapcsolókat kapcsoló-vezérlő kiválasztja az(oka)t a kapcsolóelem(eke)t, amely(ek) működésbe lép(nek) kapcsoláskor 12

13 Kapcsolóelemek megvalósítási módja multiplexelés és demultiplexelés (nyalábolás és kibontás) kapcsolóelemek megvalósítási módja tér-osztásos időosztásos idő-tér osztásos idő-tér-idő osztásos 13

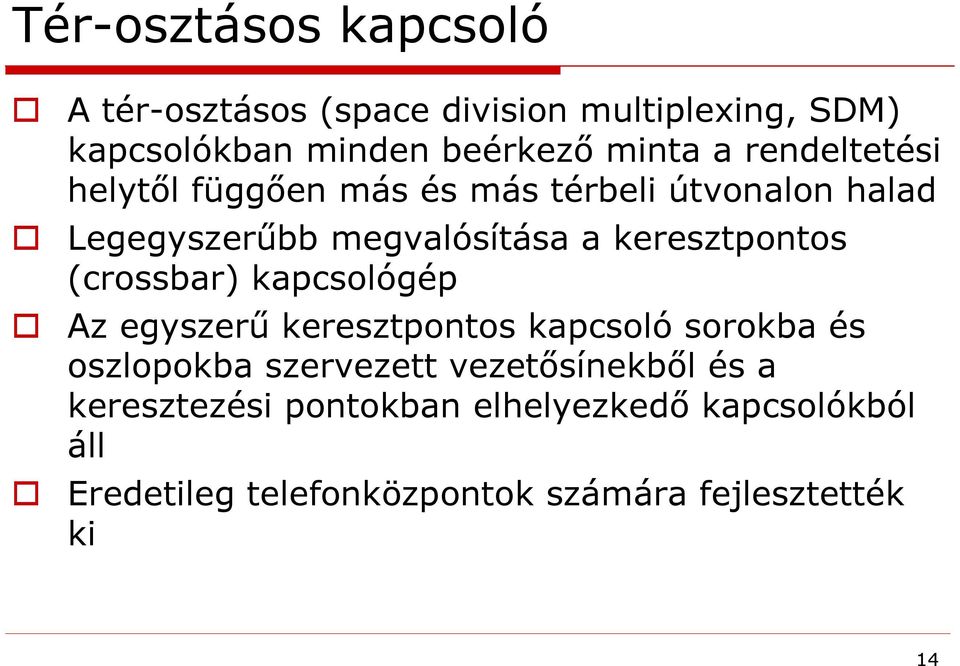

14 Tér-osztásos kapcsoló A tér-osztásos (space division multiplexing, SDM) kapcsolókban minden beérkező minta a rendeltetési helytől függően más és más térbeli útvonalon halad Legegyszerűbb megvalósítása a keresztpontos (crossbar) kapcsológép Az egyszerű keresztpontos kapcsoló sorokba és oszlopokba szervezett vezetősínekből és a keresztezési pontokban elhelyezkedő kapcsolókból áll Eredetileg telefonközpontok számára fejlesztették ki 14

15 Keresztpontos (crossbar) kapcsoló kapcsolóelem (minden keresztpontban!) Kimenetek emenetek 5 x 5-ös kapcsoló elvi rajza, korai elektromechanikus (jelfogós) kapcsoló szerkezeti rajza és fényképe 15

16 Előnyök és hátrányok Előnyök: egyszerű Hátrányok: sok be/kimeneti vonal esetén túl sok kapcsoló kell, szimmetrikus N x N esetben N 2 egy kapcsoló meghibásodása kizárja egy beés kimenet közötti összeköttetés létesítését 16

17 Blokkolás a kapcsolókban belső blokkolás (internal blocking): a kért kimenet szabad, de nincs útvonal a bemenettől a kimenetig kimeneti blokkolás (output blocking): két bemenet ugyanazt a kimenetet akarja használni, ilyenkor az egyik kimenet blokkolt lesz az egyszerű crossbar kapcsolóban nincs belső blokkolás ha megengedünk blokkolást, akkor hatékonyabb kapcsológépeket készíthetünk, több fokozat alkalmazásával és a ki-bemenetek közötti útvonalak létesítésével 17

18 Többfokozatú tér-osztásos kapcsolók Fő motiváció a keresztpontok számának csökkentése Egy zárt kapcsoló sorában és oszlopában található összes többi kapcsoló a zárás ideje alatt kihasználatlan! Képezzünk fokozatokat (kapcsolótömböket) úgy, hogy a belső (be/kimenetre nem kötött) tömbök több bemenethez kapcsolódhassanak! Egy háromfokozatú kapcsoló első fokozata álljon N/n darab n x k méretű, a második fokozat k darab N/n x N/n méretű és a harmadik ismét N/n darab k x n méretű kapcsoló tömbből 18

19 Háromfokozatú keresztpontos kapcsoló Legyen N = 16, n = 8, k = 3 B e m e n e t e k 8 x 3 8 x 3 2 x 2 2 x 2 2 x 2 3 x 8 3 x 8 K i m e n e t e k Kapcsolók száma 108, nem 256! A bemeneti tömbök két független úton kapcsolódnak a kimeneti tömbökhöz Kis k értékek esetén belső blokkolás lehetséges! (piros pontvonal) 19

20 Időosztásos kapcsolók: multiplexelés és demultiplexelés Legyen N darab azonos sebességű digitális csatorna. A multiplexer az ezeken érkező mintákat (adatokat) fogja össze és helyezi el egyetlen közös használatú N-szeres sebességű csatornán. A demultiplexer fordított funkciót lát el: egyetlen bemenetére érkező mintákat osztja szét N darab kimeneti csatornára, amelyek sebessége a bemeneti csatorna sebességének N-ed része. 20

21 Multiplexelés és demultiplexelés Be0 Be1 Be2 MUX Ki Be DE- MUX Ki0 Ki1 Ki2 BeN KiN 21

22 Időosztásos kapcsolók Az időosztások kapcsolók időréscserélővel (Time Slot Interchanger, TSI) végzik a kapcsolást a TSI egy rögzített méretű puffermemória, amelybe a bemeneti csatornákról érkező multiplexelt minták beírása cím szerinti sorrendben, kiolvasása viszont ettől eltérően történik. a kimeneti csatorna demultiplexelésekor egyes minták más kimeneti vonalakra kerülnek 22

23 Kapcsolás időréscseréléssel MUX DE- MUX 2 3 TSI kapcsolási korlátai legyen a minták ismétlődési ideje 125 μs legyen a kapcsolandó vonalak száma a memóriába írás/olvasás ideje 0,6125 ns, ilyen gyors memória nincs 125 μs ismétlődési idővel és 40 ns hozzáférési idővel 8 TSI számolva 1560 vonal kapcsolható, ez nem túl sok Idő-térosztásos (TS) és idő-tér-időosztásos (TST) kapcsolók 8 23

24 Üzenetkapcsolás Nem mindig szükséges a küldő és a cél állomás/csomópont közvetlen kapcsolat A két vég-csomópont közötti összeköttetés létrehozható két szomszédos csomópont közötti összeköttetések sorozataként is Kapcsolatok AB BC CD A B C D Csomópontok A B C D Nem kell összeköttetést felépíteni és lebontani, ez összeköttetésmentes hálózat 24

25 Üzenetkapcsolás Összeköttetésmentes hálózatokban alkalmazzák Az egész üzenet egyetlen egységként mozog az egyik csomóponttól a szomszédos másikig A kimeneti csatornákat több üzenet is igényelheti, emiatt szükség lehet arra, hogy a csomópontok időlegesen tárolják, majd továbbítsák az üzenetet (store-and-forward) Megvalósításához az üzenetben címrész és a csomópontokban átmeneti tároló v. puffer tár kell 25

26 Az átvitel folyamata üzenetkapcsolással Egy üzenet átvitele A és D csomópont között három lépésben: az AB, BC és CD szomszédos állomások közötti kapcsolatok sorozatán keresztül B és C csomópont nem azonnal továbbítja az üzenetet, várakozási sorba helyezi, majd a kimeneti csatorna felszabadulásakor továbbküldi Két szomszédos csomópont között dedikált csatorna, esetleg vonalkapcsolás van 26

27 Üzenetkapcsolás Előnyös sajátosságai: az adatcsatornákat a kommunikáló eszközök megosztva használják, javul a csatorna kihasználtsága az átmeneti tárolás képessége csökkenti a torlódásokra való érzékenységet az üzenetekhez elsőbbség (prioritás) rendelhető támogatja az üzenetszórást (broadcast) Hátránya: a fellépő késleltetések miatt általában nem képes valós idejű átvitelre (élő hang, mozgókép ) de nem is erre találták ki, hanem adatátvitelre, amikor a késleltetésre kevésbé vagyunk érzékenyek Tulajdonképpen ez a fajta kapcsolás volt az ARPANET hálózatban 27

28 Csomagkapcsolás Az üzenetet a küldő csomópont kisebb részekre, csomagokra tördeli A csomag tartalmazza: a küldő csomópont azonosítóját/címét a címzett csomópont azonosítóját/címét a csomag helyét az üzenetben A csomagokat a küldő egymás után elküldi a hálózaton át a címzettnek A közbeeső csomópontok a bennük lévő cím alapján továbbítják a csomagokat, akár egymástól különböző útvonalon A csomagok az eredetitől eltérő sorrendben is érkezhetnek a címzetthez A címzett a csomagokban található információ alapján visszaállítja a helyes csomagsorrendet 28

29 Csomagkapcsolás és áramkörkapcsolás Áramkörkapcsolás esetén a hívásfelépítés során az összekötetéshez rendelt erőforrások csak az adott összeköttetéshez tartoznak, más hívások nem használhatják (dedikált használat) Csomagkapcsolásnál az átviteli csatornák és egyéb erőforrások használata nem dedikált, több összeköttetés is használhatja ugyanazt a csatornát Az áramkörkapcsolás ideális, amikor az adatokat gyorsan, sorrendhelyesen és állandó sebességgel kell továbbítani, például telefonátvitelre A csomagkapcsolás előnyösen alkalmazható a lökésszerű átvitellel járó és a késleltetéseket jól tűrő adatok, például elektronikus levelek, web-oldalak továbbítására 29

30 Csomagkapcsolás Csomagkapcsolt hálózatok csomóponti eszközei: kapcsoló (switch): olyan csomópont, amely a csomagokat ugyanazon helyi hálózat más csomópontjaihoz továbbítja útválasztó (router) ha két vagy több hálózat között továbbítja a csomagokat Csomagkapcsolás megvalósítható: összeköttetésmentes hálózatokban, ez a datagram kapcsolás, vagy összeköttetés alapú hálózatokban, ez a virtuális áramkörkapcsolás 30

31 Datagram kapcsolás Minden csomag önálló egységet képvisel Minden csomag tartalmazza a rendeltetési hely teljes címét A két végpont közötti csomópontok megvizsgálják a csomag fejrészét és kiválasztják az útvonal következő szakaszát, vagyis azt a kimeneti kapcsolatot (port), ahová a csomagot továbbítják. A választás során két tényezőt kell figyelembe venni: a csomag a lehető legrövidebb úton érjen rendeltetési helyére hol található szabad csomópont, amely képes a csomag fogadására 31

32 Kimenő kapcsolat (port) megválasztása A port leképezés (port mapping) célja: a csomag fejrészében található címhez gyorsan megtalálni a legjobb kimenő kapcsolatot (Rendszerint a csomóponton futó program végzi.) Alapja az útvonalválasztó táblázat, amely minden lehetséges cél-címhez tartalmazza a következőket: a cél-cím (destination address, DA) a kimeneti kapcsolat (output port) az adott kimenethez tartozó költség típusú mezőt A rendeltetési hely címét össze kell vetni a táblázat címeivel A legjobb egyezés felismerése nem triviális 32

33 Blokkolás a csomagkapcsolókban Belső és kimeneti blokkolás egyaránt lehetséges A blokkolás átmeneti, fellépte előre nem látható Elkerülésének módozatai: túltartalékolás (overprovisioning), a belső kapcsolatok gyorsabbra választása, mint a bemenetek sebessége pufferelés, a csomagok késleltetésére visszaduzzasztás (backpressure), eljárás, amellyel a kapcsoló vezérlő arra kényszeríti a csomagok küldőjét, hogy ideiglenesen függessze fel a küldést csak korlátozott ideig hatásos párhuzamos kapcsolás, több párhuzamos útvonal kialakítása a bemenetek és a kimenetek között, a túltartalékolás térbeli megfelelője 33

34 Csomagkapcsolók kapcsolóelemei Be1 Be2 arbiter arbiter pufferelt crossbar a kapcsolókat ütemezni kell a puffer a kimeneti blokkolást gátolja az eldöntő (arbiter) vezérli a pufferek ürítését vonali vezérlő Ki1 vonali vezérlő KiN BeN üzenetszóró minden csomagot megjelölnek a kimenet számával a csomagok a sínen minden vezérlőhöz eljutnak a megcímzett vezérlő puffereli a csomagokat egy ütemező feloldja a versengést általános kapcsolóelem két bemenet, két kimenet, opcionális puffer a csomagok mindkét bemenetre egyidejűleg érkeznek a fejrész alapján a kapcsolóelem a csomagot az egyik, a másik vagy mindkét kimenetére eljuttatja 1 bites fejrész esetén egy lehetséges szabály: fej =1 felső kimenet fej = 0 alsó kimenet ha mindkét csomag ugyanoda menne, pufferelni kell 34

35 Virtuális áramkörkapcsolás Virtuális áramkörkapcsolásnál a küldő és a cél csomópont között egy, a hálózat csomópontjai közötti összeköttetésekből álló útvonal létesül Ez analóg az áramkörkapcsolással annyiban, hogy a két végpont között minden csomag ezt az útvonalat használja, viszont nem valódi, fizikai kapcsolat, innen a virtuális áramkörkapcsolás (virtual circuit switching) elnevezés A virtuális áramkörkapcsolásnál is megtalálható a kapcsolat felépítés adatátvitel kapcsolat lebontás A virtuális áramköröket egy helyi, az adott csomóponton érvényes azonosítóval a virtuális áramkör azonosítóval (Virtual Circuit Identifier, VCI) azonosítjuk 35

36 Címzési információk a csomagban Meg kell különböztetni a kapcsolatfelvételi (Call Request, CR), a kapcsolat nyugtázó (Call Confirm CC) csomagot és az összes többi adatcsomagot A CR és CC csomagban a VCI mellett megtalálható a hívást kezdeményező és a cél-csomópont teljes, globális címe is, ez a rendeltetési cím (Destination Address, DA), illetve a forrás cím (Source Address, SA) Az adatcsomagokban csak a virtuális áramkör azonosító, a VCI található, ez kisebb méretű, mint a DA, így gyorsabb lesz a kapcsolás VCI DA SA VCI CR csomag fejrésze adatcsomag fejrésze 36

37 A kapcsolat felépítése A virtuális áramkör felépítéséhez a CR csomagot a hálózat csomópontjai a hálózati útválasztó tábla (Network Routing Table, NRT) információi alapján továbbítja Az NRT bejegyzései tartalmazzák többek között - az adott csomópontból elérhető rendeltetési helyek címét (DA) és az ezekhez vezető útvonal következő útválasztójának címét (next hop/gateway), és a kimeneti port címét (interface), amelyen a csomagot tovább kell küldeni. Az NRT tábla egy bejegyzése (nem teljes!) DA next hop interface 37

38 A kapcsolat felépítése A CR csomag továbbításához a csomópont: keres egy szabad logikai csatornát bejegyzést készít a kimenő porthoz tartozó virtuális áramkör táblába, ahol feljegyzi: a csomaggal együtt érkezett, bemeneti VCI-t a kimeneti kapcsolat (port) számát a továbbításhoz használt, kimeneti VCI-t a csomagban felcseréli a bemeneti VCI-t a kimenetivel elküldi a csomagot a kimeneti porton át A VC tábla egy bejegyzése: bemeneti port VCI in kimeneti port VCI out 38

39 A kapcsolat felépítése Kapcsolat felépítő csomag X CR X Y 5 VC tábla Bemeneti Kimeneti Port VCI Port VCI CR CR X X 1 Y 1 Y CC 2 CC 2 CC CR X Y 3 CC 3 Y Routing tábla VC tábla Bemeneti Kimeneti Port VCI Port VCI VC tábla Bemeneti Kimeneti Port VCI Port VCI

40 Csomagtovábbítás forgalomirányító tábla alapján Az adatcsomagok továbbítása a kapcsolatfelépítés során kialakított virtuális csatorna (VC) táblák alapján történik: a kapcsoló megkeresi a beérkezett adatcsomag bemeneti portjának és VCIjének megfelelő bejegyzést a VC táblában a csomagban felcseréli a VCI-t a táblában talált kimeneti VCI-vel a csomagot a táblában talált számú porton továbbküldi 40

41 Hullámhossz-kapcsolás A hullámhossz kapcsolás (Wavelength Division Multiplexing, WDM) a legújabb kapcsolási technika 1980: egy optikai szálon egy optikai csatorna veszteségek miatt periódikus jel-regenerálók regenerálás optikai-elektronikus-optikai átalakítással, egyetlen hullámhosszon Elvileg kihasználható sávszélesség: ~25 THz, de hogyan használjuk ki? Egy optikai szálon számos, különböző hullámhosszúságú fény továbbítható, WDM Hullámhossz-érzékeny (hangolható) eszközökkel a jelek útvonala is megváltoztatható, ez tkp. kapcsolás WDM-nél a jel hullámhossza jelenti a forrásra, az útvonalra és a rendeltetési helyre vonatkozó információt 41

42 A WDM alap-működése A T1 jelű adó λ 1, a T2 pedig λ 2 hullámhosszú fényt bocsát ki, ezeket a multiplexer egyetlen üvegszálra multiplexálja, majd az átviteli út végén a demultiplexer a λ 1 hullámhosszúságú jelet az R1, a λ 2 -t pedig az R2 vevőhöz irányítja 42

43 WDM multiplexerek/demultiplexerek Üvegszál Lencse Prizma Lencse Fénytörésen alapuló WDM demultiplexer Üvegszálak a fókuszpontokban A prizma felületére párhuzamosan beeső polikromatikus fénynyaláb különböző hullámhosszúságú összetevőit a prizma más és más szögben töri meg A kilépő sugarakat egy újabb lencse fókuszálja több üvegszálra Fordított irányban multiplexerként működik Ez az elrendezés az optikai mpx/dempx elvét illusztrálja egy korai megvalósítással, a korszerűek másként működnek 43

44 A kissűrűségű hullámhossz-kapcsolás (Coarse WDM, CWDM) Legfeljebb 16 különböző hullámhossz egy szálon Hullámhosszak 1310 és 1610 nm között, 20 nm-es térközökkel elválasztva A viszonylag nagy térköz miatt egyszerű eszközökkel kezelhető Még mindig nem igazán hatékony a szál kihasználtsága 44

45 A nagysűrűségű hullámhossz-kapcsolás (Dense WDM, DWDM) Az erbium-adalékolású optikai erősítő (Erbium- Doped Fiber Amplifier, EDFA) kifejlesztése lehetővé tette, hogy sok, egymáshoz viszonylag közeli hullámhosszú (1.6~0.8 nm térköz) fényt lehessen multiplexálni egyetlen üvegszálra, ez a sűrű WDM (Dense WDM) Elválasztó Lézer pumpa Csatoló Csatoló Elválasztó Erbium adalékolt szál (10~50m) Lézer pumpa Az erbium ritka földfém, atomjai gerjesztés esetén 1550 nm-es hullámhosszúságú fényt sugároznak A lézerpumpák gerjesztik az erbium atomokat A gerjesztett atomok a tárolt energiát fény formájában adják le, ez adja az erősítő hatást 45

46 Add-drop multiplexer λ 1,λ 2,..λ n λ 1,λ 2,..λ n λ 1 λ 1 Az add-drop multiplexer egyetlen hullámhosszúságú fénysugarat kiszűr a polikromatikus bemenetből A kiszűrt hullámhosszon hordozott adatok megváltoztatása után a fénysugarat visszamultiplexálja a kimenetre Működhet rögzített hullámhosszon, de lehet hangolható is 46

47 Optikai keresztkapcsoló optical crossconnect - OXC Optikailag kapcsolja valamennyi bejövő szál valamennyi hullámhosszát a kimeneti szálak hullámhosszaira Pl.: a k-adik bejövő szál λ i hullámhosszát az m-edik kimenő szál λ i hullámhosszára Ha konvertereket is tartalmaz, akkor a k- adik bemeneti szál λ i hullámhosszát képes az m-edik kimeneti szál λ k hullámhosszára is kapcsolni Erre pl. akkor lehet szükség, ha az m-edik szálon a λ i foglalt 47

48 Fényutak - lightpaths A wavelength routing hálózatok áramkörkapcsolt hálózatok Ugyanaz az elv, mint az eddigiekben: adatátvitelt megelőzően összeköttetés kell, hogy kiépüljön Ez az összeköttetés tulajdonképpen egy hullámhossz hozzárendelését jelenti az összeköttetés útvonalának minden szakaszán 48

49 Fényutak Router A OXC 1 OXC 2 OXC 3 Router B λ 1,..,λ W λ 1,..,λ W λ 1,..,λ W λ 1,..,λ W Három node-ból álló wavelength routing hálózat Router A OXC 1 OXC 2 OXC 3 Router B λ 1 λ 1 λ 1 λ 1 Lightpath az A és a B router között 49

50 Hullámhossz-folytonosság A fényút létrehozása során ugyanazt a hullámhosszat kell használni minden ugráson a fényút mentén Ha a szükséges hullámhossz nem áll rendelkezésre az adott OXC adott kimeneti portján, a fényút létrehozása nem lehetséges (az összeköttetés blokkolt ), erről a felhasználó visszajelzést kap A blokkolási valószínűség konvertereket tartalmazó OXC-kkel csökkenhető A konverter az optikai jelet másik hullámhosszra teszi át 50

51 OXC konverterekkel Egy OXC-ben minden W hullámhosszat tartalmazó kimeneti szálon lehet c konverter, ahol 0 c W Nincs konverzió: c=0 Részleges konverzió: 0 < c <W Teljes konverzió: c=w A konverter csak néhány nm-es távolságban levő hullámhosszakra képes konvertálni (a technika mai állása szerint, ez fejlődik) Viszont már néhány hullámhossz esetén is jelentősen csökkenthető a blokkolási valószínűség 51

52 Példa különböző fényutakra Router D Router A E O λ 1 O E OXC 1 λ1 Router B λ 1 λ 2 λ 1 E O OXC 3 λ 3 OXC 2 λ 3 λ 1 λ 1 O E Router C Lightpath-ok A -> C: λ1 B -> D: λ1 és λ3 C -> D: λ3 és λ1 Az 1. és 2. OXC: nem tartalmaz konvertert A 3. OXC-nek vannak konverterei 52

53 Összefoglalás: mivel ismerkedtünk meg? Számítógép-hálózatok Kapcsolt számítógép-hálózatok Broadcast (-szóró) számítógép-hálózatok Ethernet LAN Csomagk. rádióhálózat Műholdas hálózat Áramkörkapcsolt hálózatok Üzenet- és csomagkapcsolt hálózatok Távbeszélő hálózat Hullámhossz-kapcsolt hálózat Összeköttetés-alapú hálózatok (virtuális áramkörkapcsolás) X 25 ATM Frame relay MPLS Összeköttetés-mentes hálózatok IP-hálózat 53
