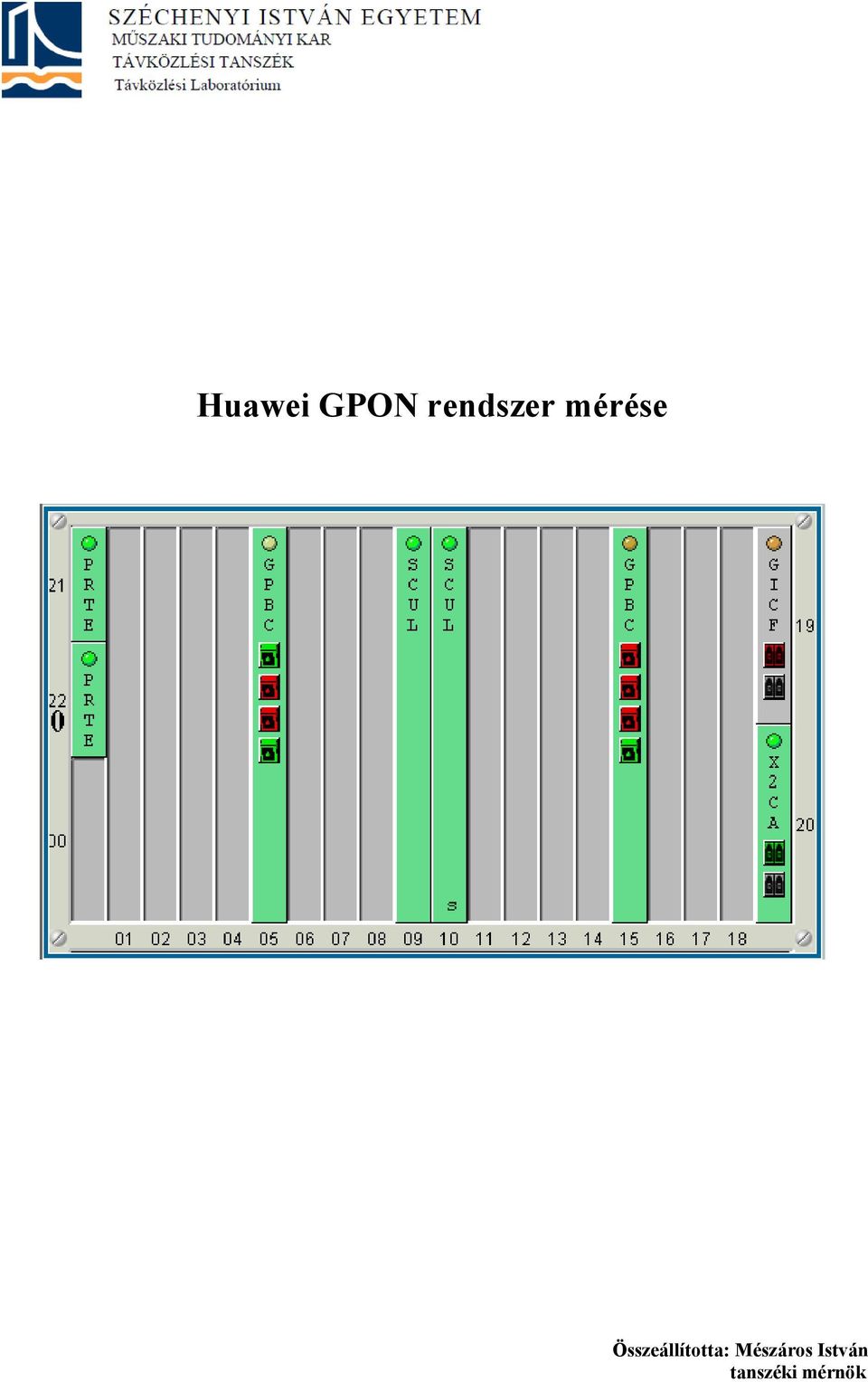

1 Huawei GPON rendszer mérése Összeállította: Mészáros István tanszéki mérnök

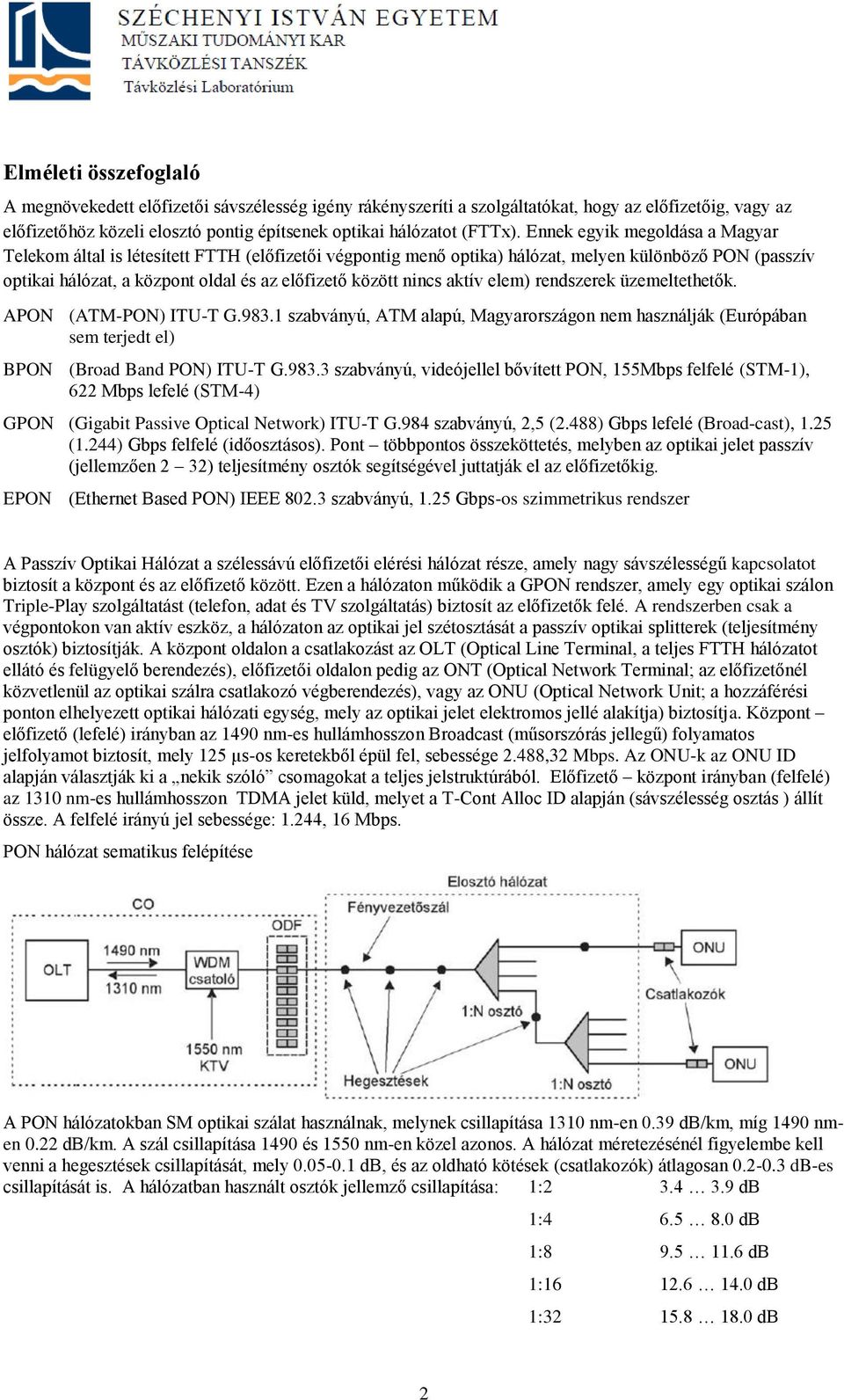

2 Elméleti összefoglaló A megnövekedett előfizetői sávszélesség igény rákényszeríti a szolgáltatókat, hogy az előfizetőig, vagy az előfizetőhöz közeli elosztó pontig építsenek optikai hálózatot (FTTx). Ennek egyik megoldása a Magyar Telekom által is létesített FTTH (előfizetői végpontig menő optika) hálózat, melyen különböző PON (passzív optikai hálózat, a központ oldal és az előfizető között nincs aktív elem) rendszerek üzemeltethetők. APON (ATM-PON) ITU-T G szabványú, ATM alapú, Magyarországon nem használják (Európában sem terjedt el) BPON (Broad Band PON) ITU-T G szabványú, videójellel bővített PON, 155Mbps felfelé (STM-1), 622 Mbps lefelé (STM-4) GPON (Gigabit Passive Optical Network) ITU-T G.984 szabványú, 2,5 (2.488) Gbps lefelé (Broad-cast), 1.25 (1.244) Gbps felfelé (időosztásos). Pont többpontos összeköttetés, melyben az optikai jelet passzív (jellemzően 2 32) teljesítmény osztók segítségével juttatják el az előfizetőkig. EPON (Ethernet Based PON) IEEE szabványú, 1.25 Gbps-os szimmetrikus rendszer A Passzív Optikai Hálózat a szélessávú előfizetői elérési hálózat része, amely nagy sávszélességű kapcsolatot biztosít a központ és az előfizető között. Ezen a hálózaton működik a GPON rendszer, amely egy optikai szálon Triple-Play szolgáltatást (telefon, adat és TV szolgáltatás) biztosít az előfizetők felé. A rendszerben csak a végpontokon van aktív eszköz, a hálózaton az optikai jel szétosztását a passzív optikai splitterek (teljesítmény osztók) biztosítják. A központ oldalon a csatlakozást az OLT (Optical Line Terminal, a teljes FTTH hálózatot ellátó és felügyelő berendezés), előfizetői oldalon pedig az ONT (Optical Network Terminal; az előfizetőnél közvetlenül az optikai szálra csatlakozó végberendezés), vagy az ONU (Optical Network Unit; a hozzáférési ponton elhelyezett optikai hálózati egység, mely az optikai jelet elektromos jellé alakítja) biztosítja. Központ előfizető (lefelé) irányban az 1490 nm-es hullámhosszon Broadcast (műsorszórás jellegű) folyamatos jelfolyamot biztosít, mely 125 µs-os keretekből épül fel, sebessége 2.488,32 Mbps. Az ONU-k az ONU ID alapján választják ki a nekik szóló csomagokat a teljes jelstruktúrából. Előfizető központ irányban (felfelé) az 1310 nm-es hullámhosszon TDMA jelet küld, melyet a T-Cont Alloc ID alapján (sávszélesség osztás ) állít össze. A felfelé irányú jel sebessége: 1.244, 16 Mbps. PON hálózat sematikus felépítése A PON hálózatokban SM optikai szálat használnak, melynek csillapítása 1310 nm-en 0.39 db/km, míg 1490 nmen 0.22 db/km. A szál csillapítása 1490 és 1550 nm-en közel azonos. A hálózat méretezésénél figyelembe kell venni a hegesztések csillapítását, mely db, és az oldható kötések (csatlakozók) átlagosan db-es csillapítását is. A hálózatban használt osztók jellemző csillapítása: 1: db 1: db 1: db 1: db 1: db 2

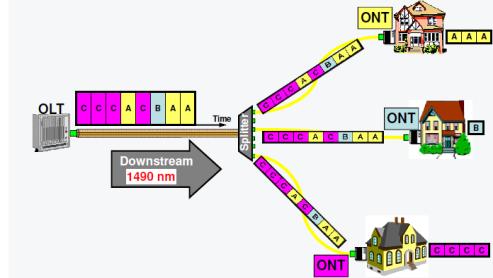

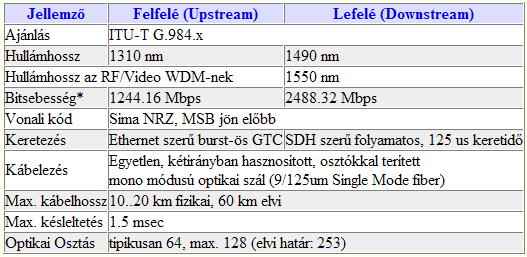

3 Az így kialakult szakaszcsillapítások alapján a központ és az előfizetők közötti maximális távolság kb. 20 km. WDM csatolót akkor alkalmaznak, ha 1550 nm-en KTV jelet is továbbítanak a rendszerben. Ezek a csatolók is kb db csillapítást okoznak. Jeltovábbítás GPON rendszerekben Időszelet kiosztás GPON rendszerben GPON rendszer átviteli paraméterei A mérés folyamán az RTK Huawei GPON teszt rendszerének a Távközlési laborban elhelyezet ONU végberendezését kell a rendszerhez illeszteni úgy, hogy azon az IPTV teszt adása és a telefon is működjön. 3

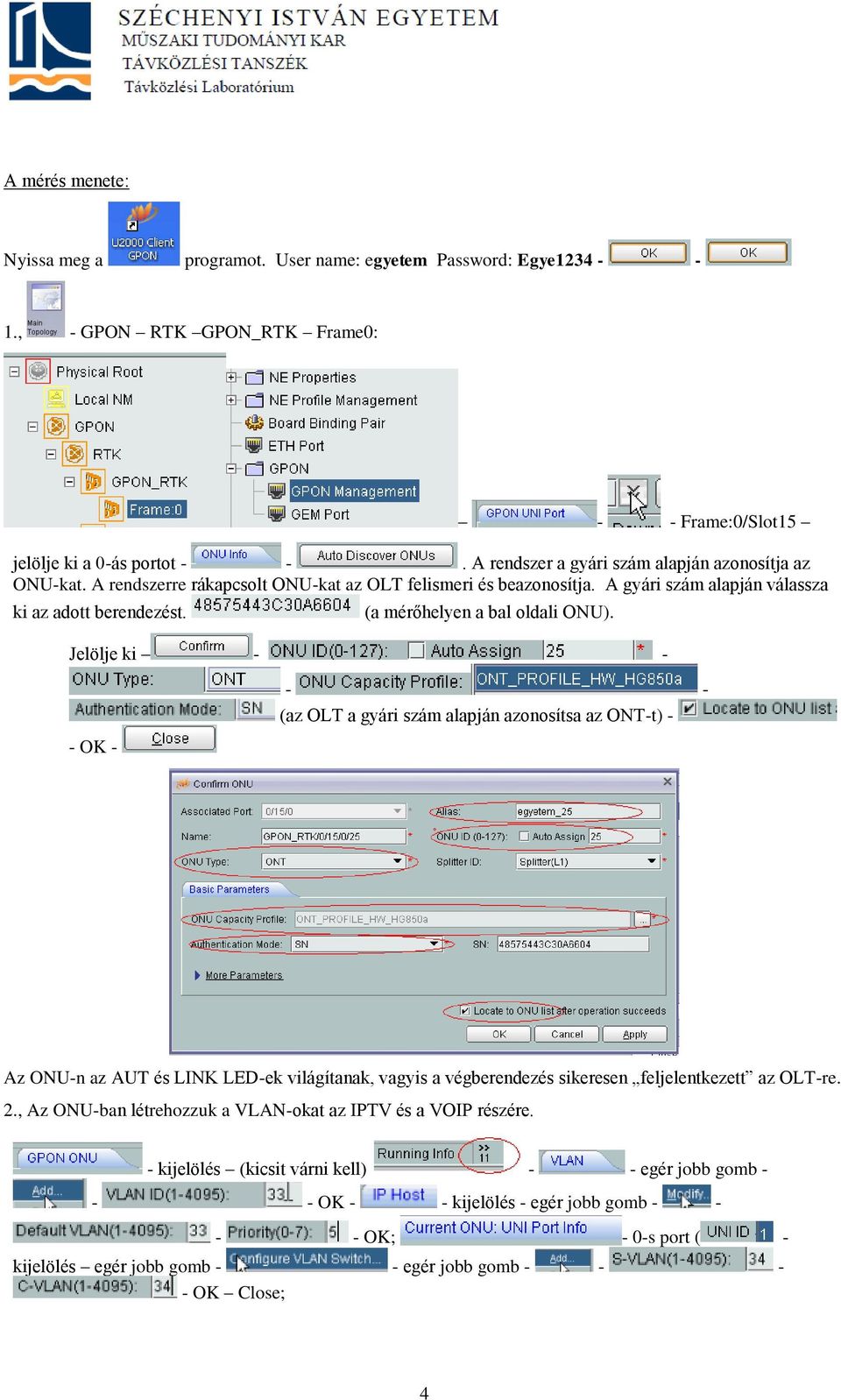

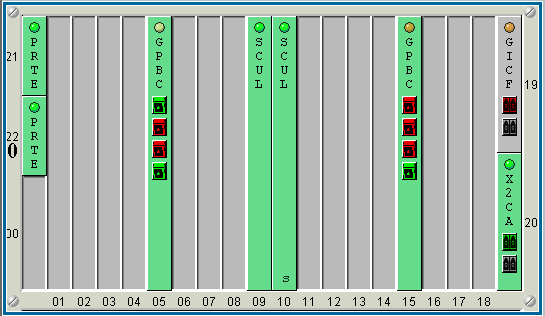

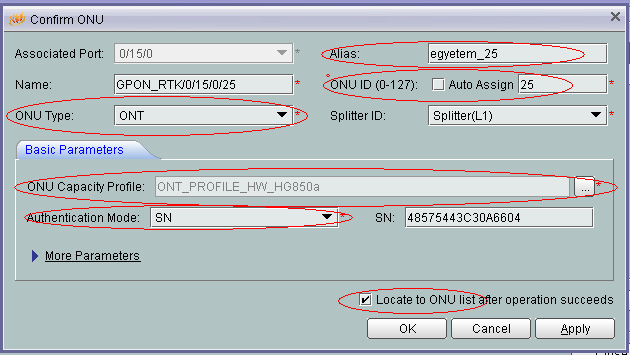

4 A mérés menete: Nyissa meg a programot. User name: egyetem Password: Egye , - GPON RTK GPON_RTK Frame0: - - Frame:0/Slot15 jelölje ki a 0-ás portot - -. A rendszer a gyári szám alapján azonosítja az ONU-kat. A rendszerre rákapcsolt ONU-kat az OLT felismeri és beazonosítja. A gyári szám alapján válassza ki az adott berendezést. (a mérőhelyen a bal oldali ONU). Jelölje ki OK (az OLT a gyári szám alapján azonosítsa az ONT-t) - Az ONU-n az AUT és LINK LED-ek világítanak, vagyis a végberendezés sikeresen feljelentkezett az OLT-re. 2., Az ONU-ban létrehozzuk a VLAN-okat az IPTV és a VOIP részére. - kijelölés (kicsit várni kell) - - egér jobb gomb OK - - kijelölés - egér jobb gomb OK; - 0-s port ( - kijelölés egér jobb gomb - - egér jobb gomb OK Close; 4

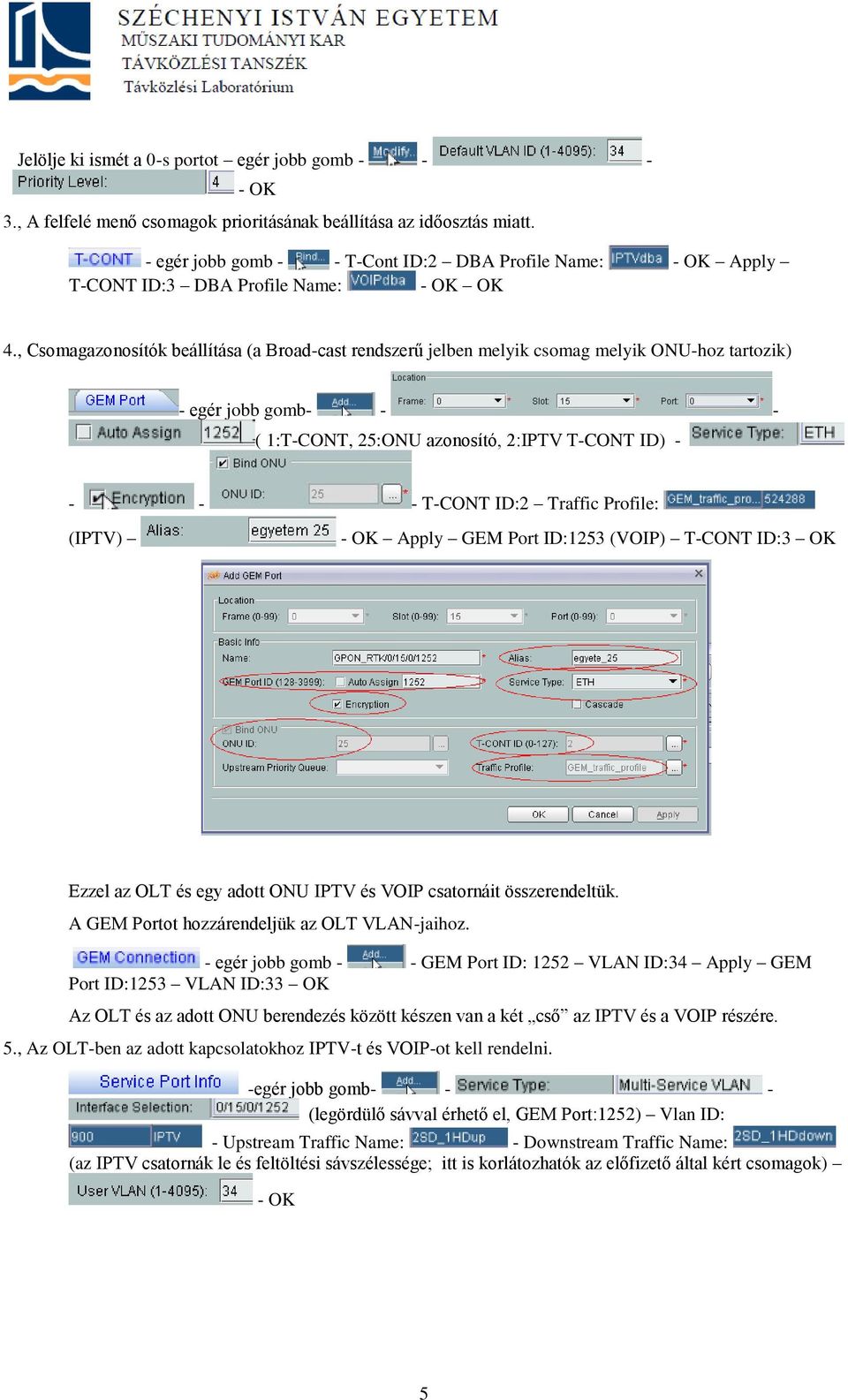

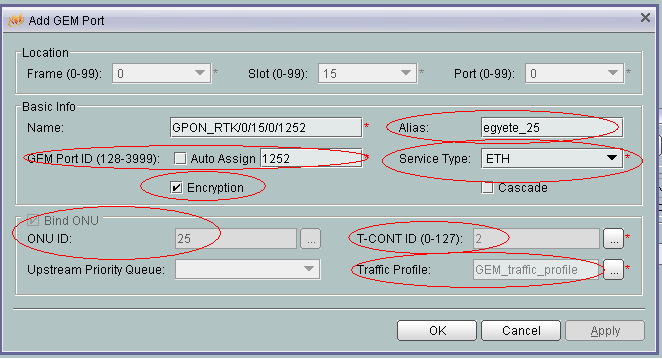

5 Jelölje ki ismét a 0-s portot egér jobb gomb OK 3., A felfelé menő csomagok prioritásának beállítása az időosztás miatt. - egér jobb gomb - - T-Cont ID:2 DBA Profile Name: - OK Apply T-CONT ID:3 DBA Profile Name: - OK OK 4., Csomagazonosítók beállítása (a Broad-cast rendszerű jelben melyik csomag melyik ONU-hoz tartozik) - egér jobb gomb- - - ( 1:T-CONT, 25:ONU azonosító, 2:IPTV T-CONT ID) T-CONT ID:2 Traffic Profile: (IPTV) - OK Apply GEM Port ID:1253 (VOIP) T-CONT ID:3 OK Ezzel az OLT és egy adott ONU IPTV és VOIP csatornáit összerendeltük. A GEM Portot hozzárendeljük az OLT VLAN-jaihoz. - egér jobb gomb - - GEM Port ID: 1252 VLAN ID:34 Apply GEM Port ID:1253 VLAN ID:33 OK Az OLT és az adott ONU berendezés között készen van a két cső az IPTV és a VOIP részére. 5., Az OLT-ben az adott kapcsolatokhoz IPTV-t és VOIP-ot kell rendelni. -egér jobb gomb- - - (legördülő sávval érhető el, GEM Port:1252) Vlan ID: - Upstream Traffic Name: - Downstream Traffic Name: (az IPTV csatornák le és feltöltési sávszélessége; itt is korlátozhatók az előfizető által kért csomagok) - OK 5

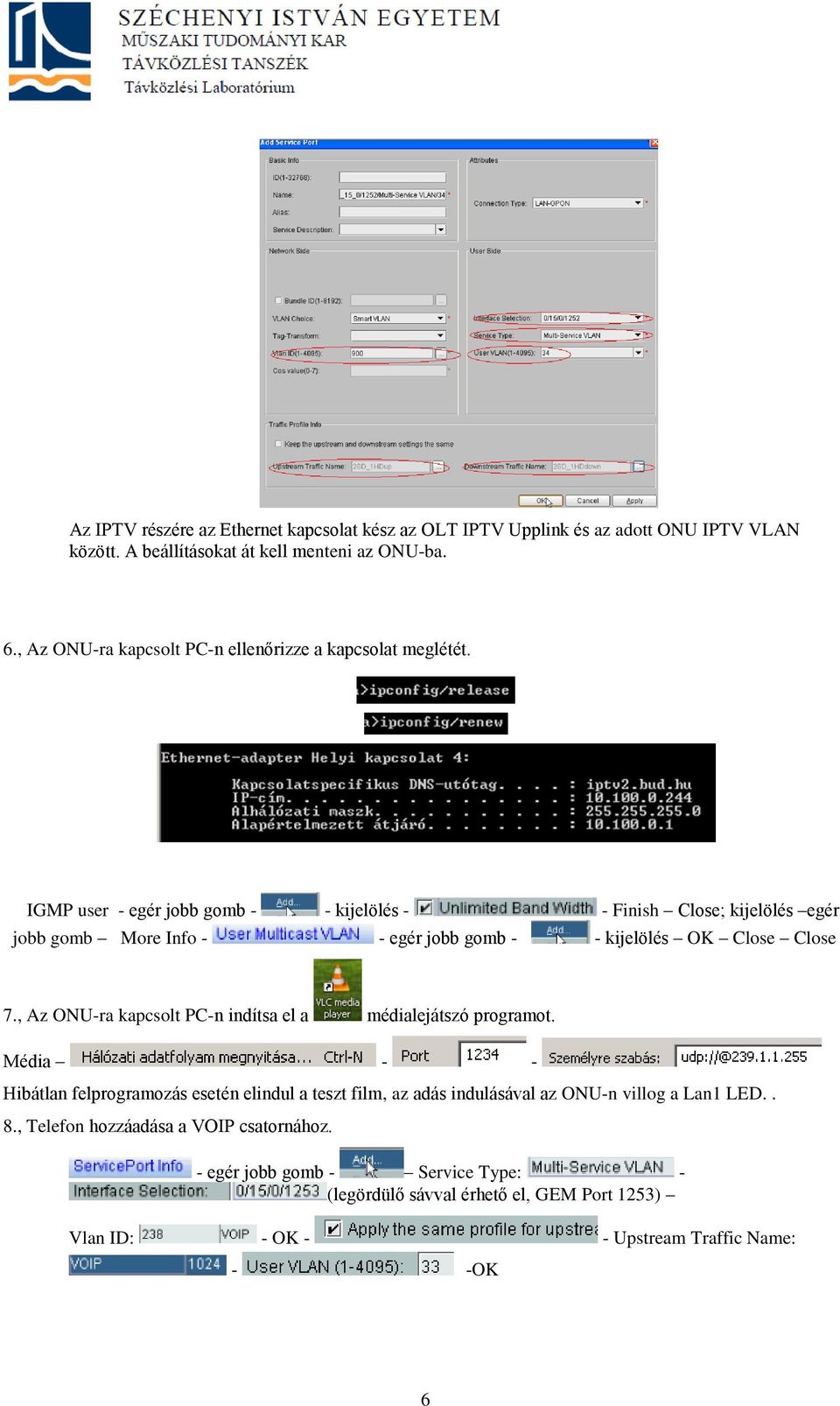

6 Az IPTV részére az Ethernet kapcsolat kész az OLT IPTV Upplink és az adott ONU IPTV VLAN között. A beállításokat át kell menteni az ONU-ba. 6., Az ONU-ra kapcsolt PC-n ellenőrizze a kapcsolat meglétét. IGMP user - egér jobb gomb - - kijelölés - - Finish Close; kijelölés egér jobb gomb More Info - - egér jobb gomb - - kijelölés OK Close Close 7., Az ONU-ra kapcsolt PC-n indítsa el a médialejátszó programot. Média - - Hibátlan felprogramozás esetén elindul a teszt film, az adás indulásával az ONU-n villog a Lan1 LED.. 8., Telefon hozzáadása a VOIP csatornához. - egér jobb gomb - Service Type: - (legördülő sávval érhető el, GEM Port 1253) Vlan ID: - OK - - Upstream Traffic Name: - -OK 6

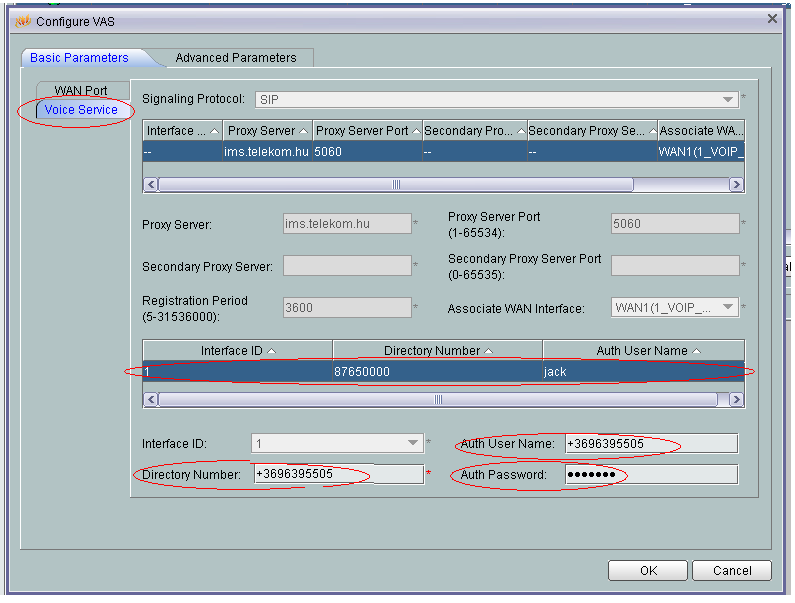

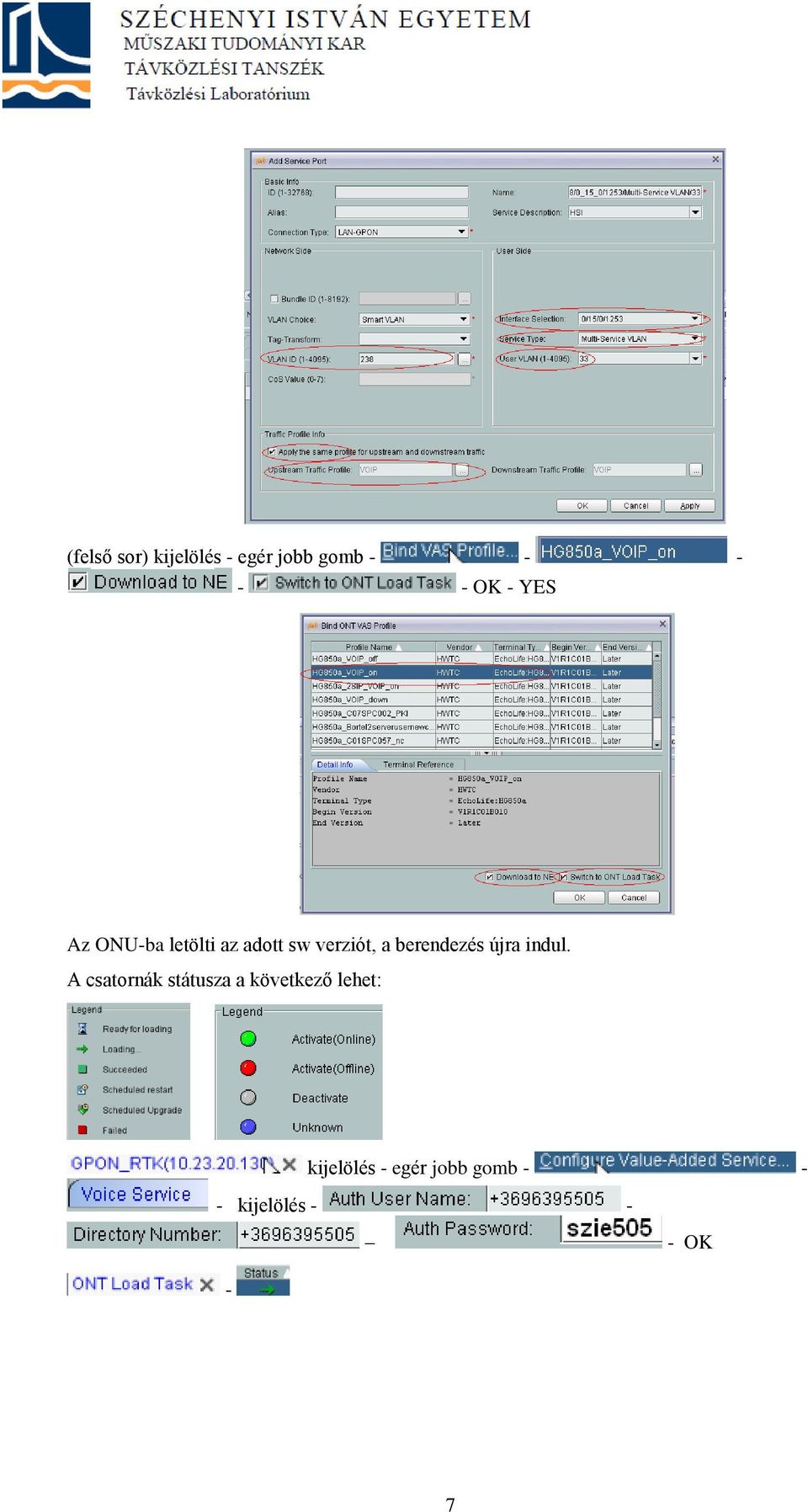

7 (felső sor) kijelölés - egér jobb gomb OK - YES Az ONU-ba letölti az adott sw verziót, a berendezés újra indul. A csatornák státusza a következő lehet: kijelölés - egér jobb gomb kijelölés OK - 7

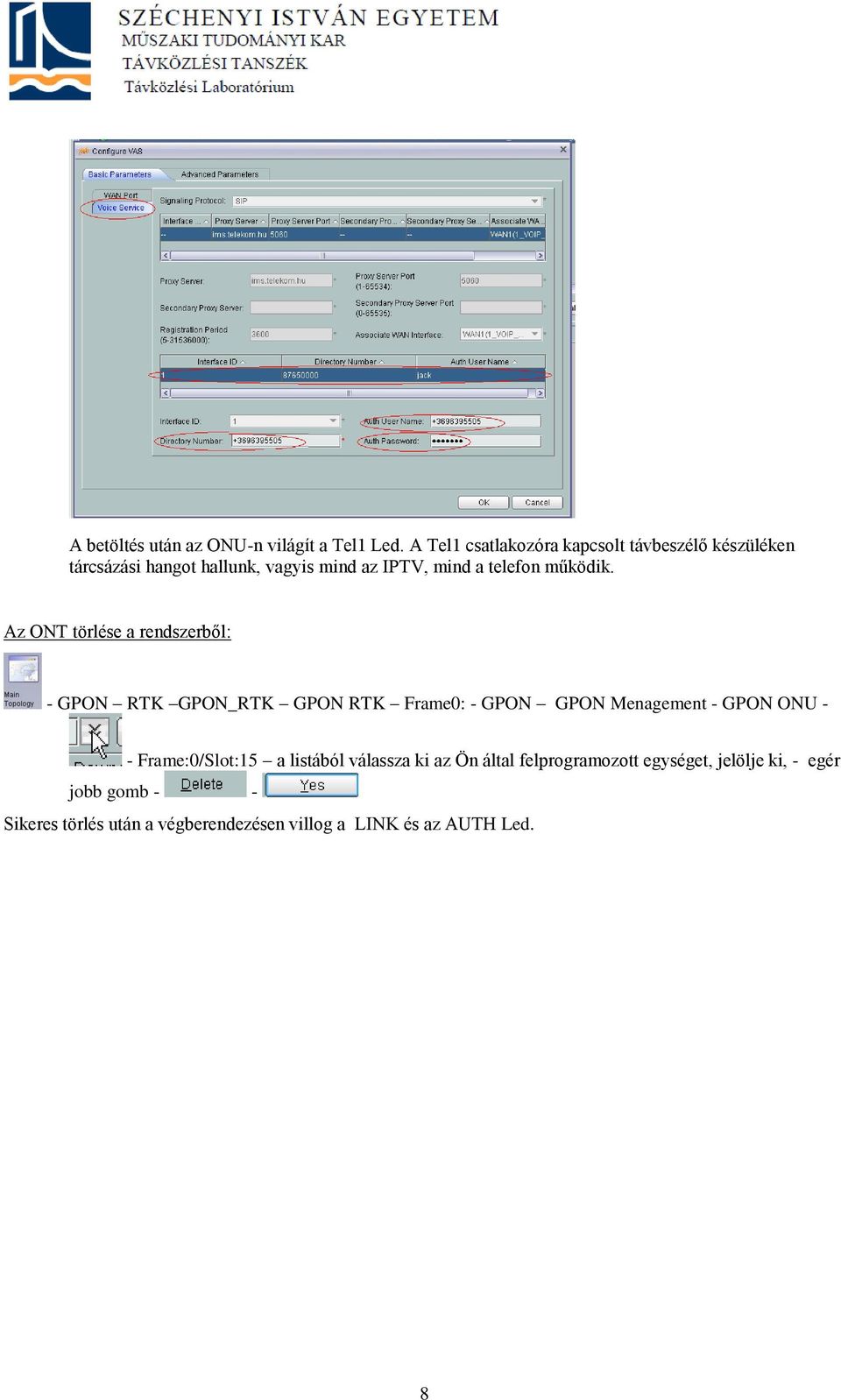

8 A betöltés után az ONU-n világít a Tel1 Led. A Tel1 csatlakozóra kapcsolt távbeszélő készüléken tárcsázási hangot hallunk, vagyis mind az IPTV, mind a telefon működik. Az ONT törlése a rendszerből: - GPON RTK GPON_RTK GPON RTK Frame0: - GPON GPON Menagement - GPON ONU - - Frame:0/Slot:15 a listából válassza ki az Ön által felprogramozott egységet, jelölje ki, - egér jobb gomb - - Sikeres törlés után a végberendezésen villog a LINK és az AUTH Led. 8
