FTTx technológiai irányok és alkalmazásuk a szolgáltatók szemszögébıl

Átírás

1 SCI-Network Távközlési és Hálózatintegrációs zrt. T.: F.: FTTx technológiai irányok és alkalmazásuk a szolgáltatók szemszögébıl Lengyel György Projektigazgató Nem tudtuk, hogy lehetetlen, ezért megcsináltuk. SCI-Network zrt.

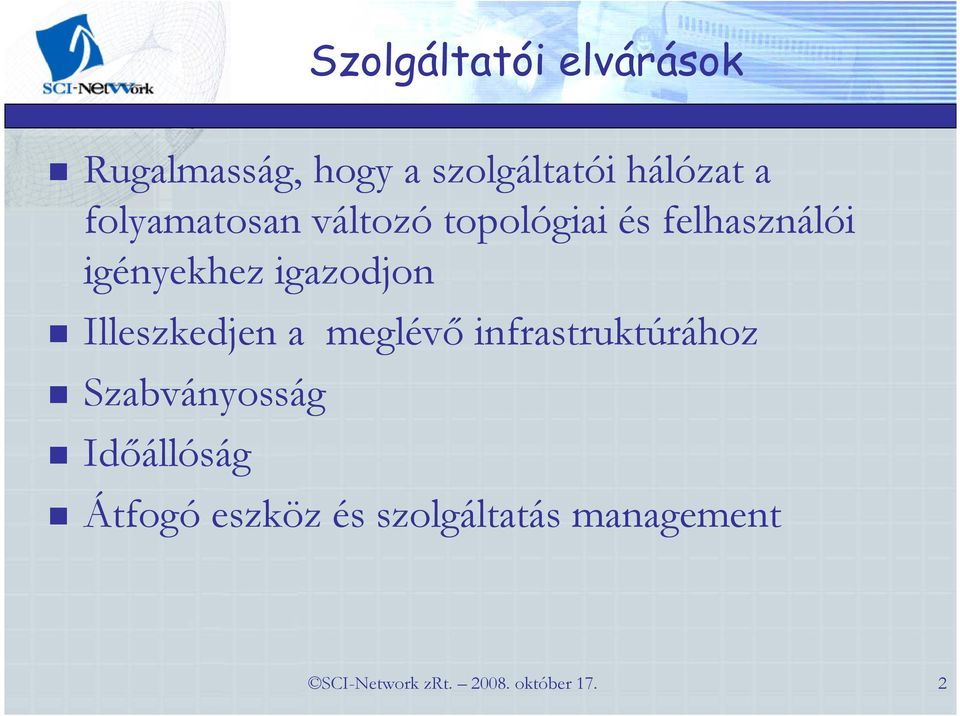

2 Szolgáltatói elvárások Rugalmasság, hogy a szolgáltatói hálózat a folyamatosan változó topológiai és felhasználói igényekhez igazodjon Illeszkedjen a meglévı infrastruktúrához Szabványosság Idıállóság Átfogó eszköz és szolgáltatás management SCI-Network zrt október 17. 2

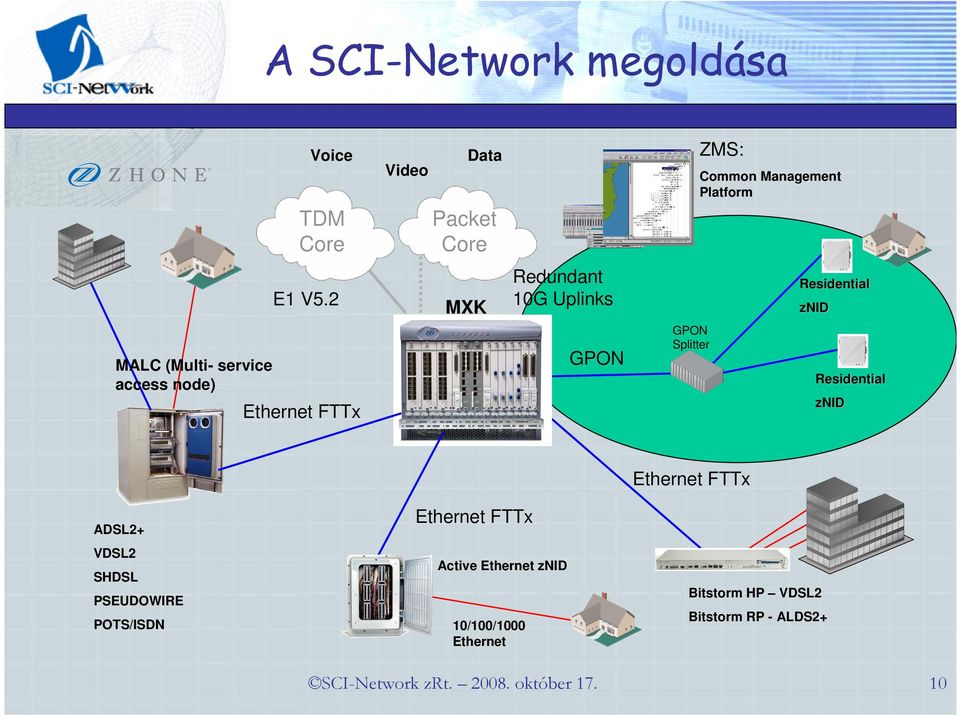

3 A SCI-Network megoldása Voice ZMS: Data Video TDM Core E1 V5.2 Common Management Platform Packet Core MXK Redundant 10G Uplinks Residential znid Splitter MALC (Multi- service access node) Residential znid ADSL2+ VDSL2 SHDSL Active Ethernet znid Bitstorm HP VDSL2 PSEUDOWIRE POTS/ISDN 10/100/1000 Ethernet SCI-Network zrt október 17. Bitstorm RP - ALDS2+ 3

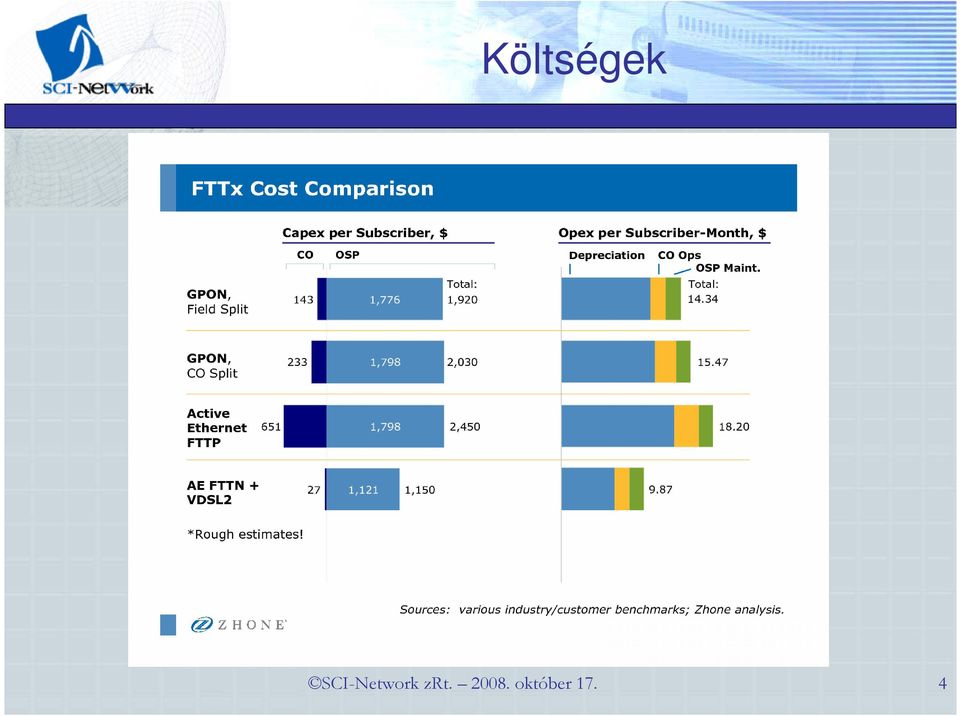

4 Költségek SCI-Network zrt október 17. 4

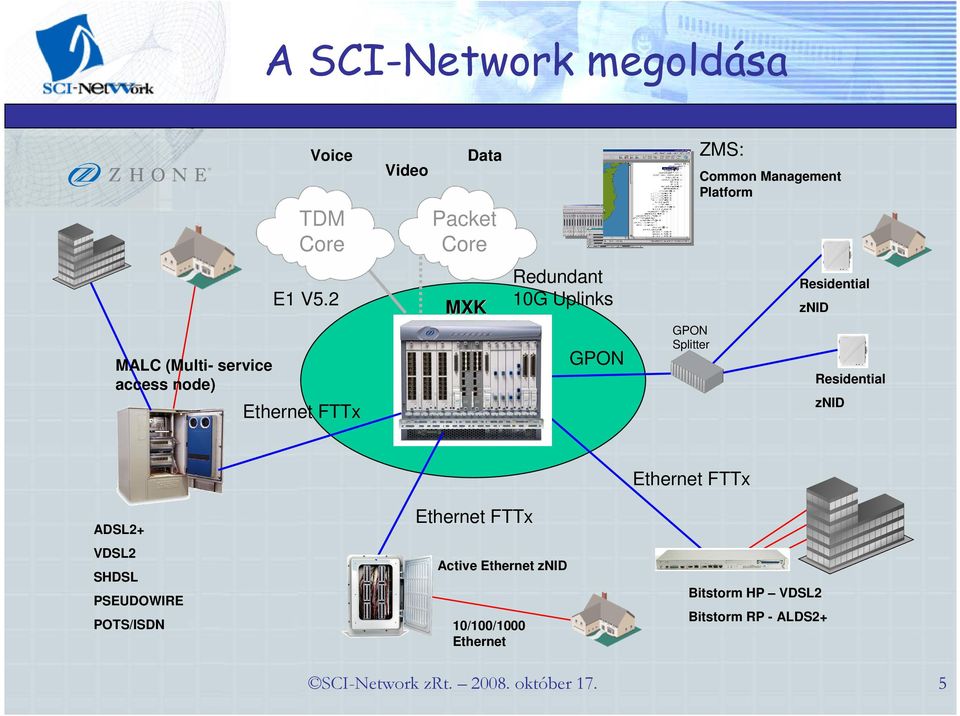

5 A SCI-Network megoldása Voice ZMS: Data Video TDM Core E1 V5.2 Common Management Platform Packet Core MXK Redundant 10G Uplinks Residential znid Splitter MALC (Multi- service access node) Residential znid ADSL2+ VDSL2 SHDSL Active Ethernet znid Bitstorm HP VDSL2 PSEUDOWIRE POTS/ISDN 10/100/1000 Ethernet SCI-Network zrt október 17. Bitstorm RP - ALDS2+ 5

6 MxK System Overview Intelligent Terabit Access Concentrator Non-blocking 200 Gbps Scalable Optimized for High Bandwidth Applications 10GE Redundant Uplink, Active Ethernet E1 PWE SCI-Network zrt október 17. 6

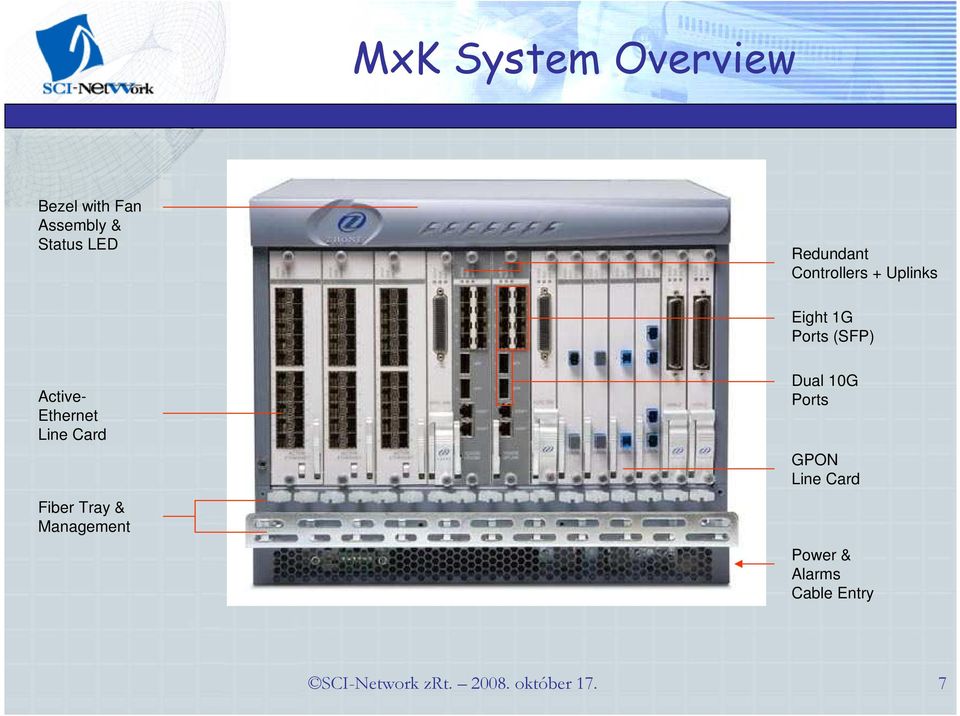

7 MxK System Overview Bezel with Fan Assembly & Status LED Redundant Controllers + Uplinks Eight 1G Ports (SFP) Active- Ethernet Line Card Fiber Tray & Management Dual 10G Ports Line Card Power & Alarms Cable Entry SCI-Network zrt október 17. 7

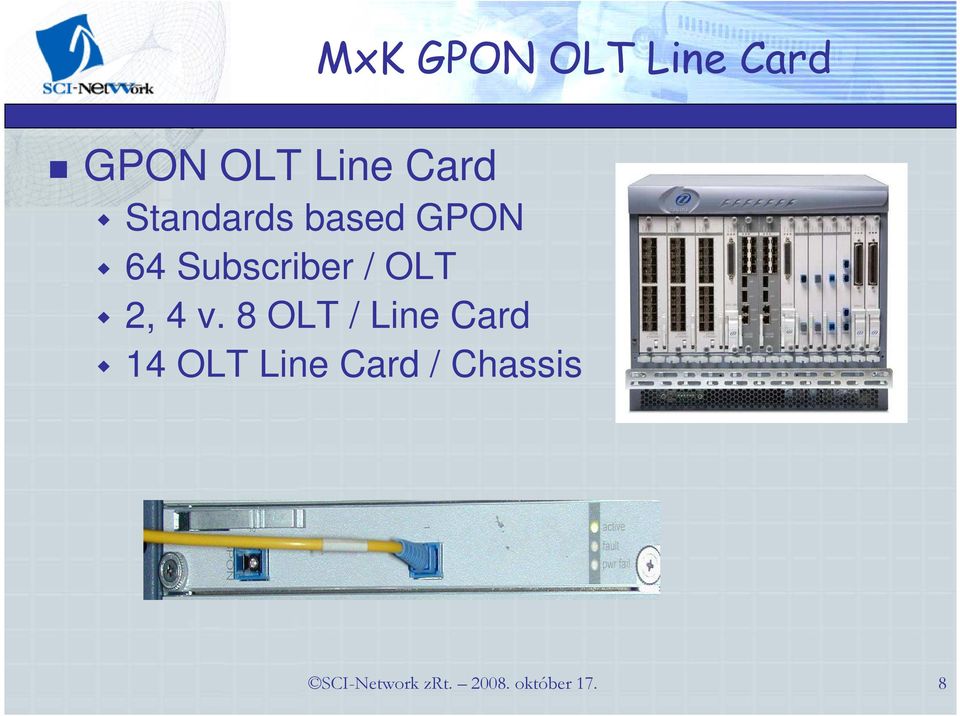

8 MxK OLT Line Card OLT Line Card Standards based 64 Subscriber / OLT 2, 4 v. 8 OLT / Line Card 14 OLT Line Card / Chassis SCI-Network zrt október 17. 8

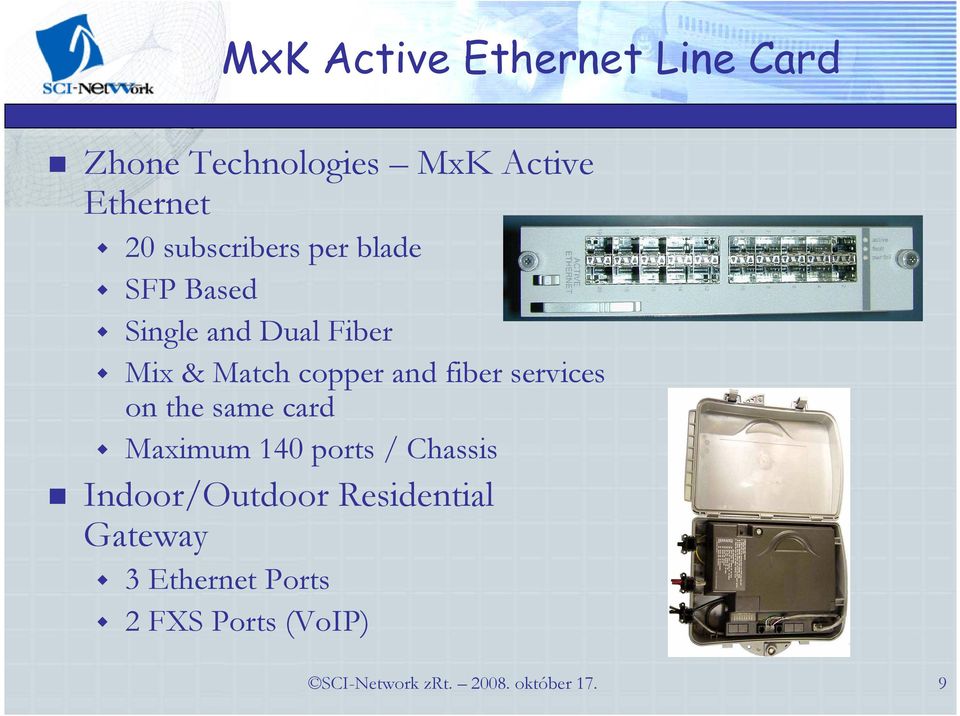

9 MxK Active Ethernet Line Card Zhone Technologies MxK Active Ethernet 20 subscribers per blade SFP Based Single and Dual Fiber Mix & Match copper and fiber services on the same card Maximum 140 ports / Chassis Indoor/Outdoor Residential Gateway 3 Ethernet Ports 2 FXS Ports (VoIP) SCI-Network zrt október 17. 9

10 A SCI-Network megoldása Voice ZMS: Data Video TDM Core E1 V5.2 Common Management Platform Packet Core MXK Redundant 10G Uplinks Residential znid Splitter MALC (Multi- service access node) Residential znid ADSL2+ VDSL2 SHDSL Active Ethernet znid Bitstorm HP VDSL2 PSEUDOWIRE POTS/ISDN 10/100/1000 Ethernet SCI-Network zrt október 17. Bitstorm RP - ALDS2+ 10

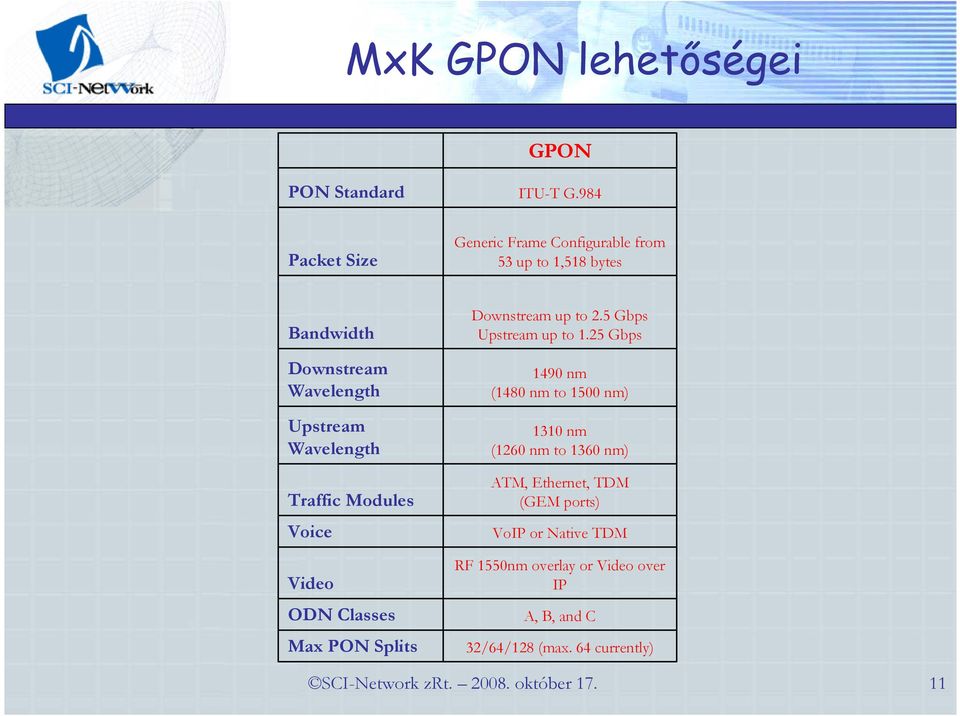

11 MxK lehetıségei PON Standard ITU-T G.984 Packet Size Generic Frame Configurable from 53 up to 1,518 bytes Bandwidth Downstream Wavelength Upstream Wavelength Traffic Modules Voice Video ODN Classes Max PON Splits Downstream up to 2.5 Gbps Upstream up to 1.25 Gbps 1490 nm (1480 nm to 1500 nm) 1310 nm (1260 nm to 1360 nm) ATM, Ethernet, TDM (GEM ports) VoIP or Native TDM RF 1550nm overlay or Video over IP A, B, and C 32/64/128 (max. 64 currently) SCI-Network zrt október

12 RF Overlay Optical Line Terminal (OLT) (CO or RT) MXK Optical Distribution Network (ODN) (CO or RT) Optical Network Terminal (ONT) (Customer Premises) Voice and Data Voice and Data (CO or RT) Video EDFA RF Transmitter WDM PON Combiner 1xN (Up to 64) PON Splitter WDM znid Video Video Headend Voice Voice and and Data Data packets packets transmitted/received 1490nm/1310nm 1490nm/1310nm wavelengths wavelengths Analog/Digital Analog/Digital Video Video transmitted/received 1550nm 1550nm wavelength wavelength SCI-Network zrt október

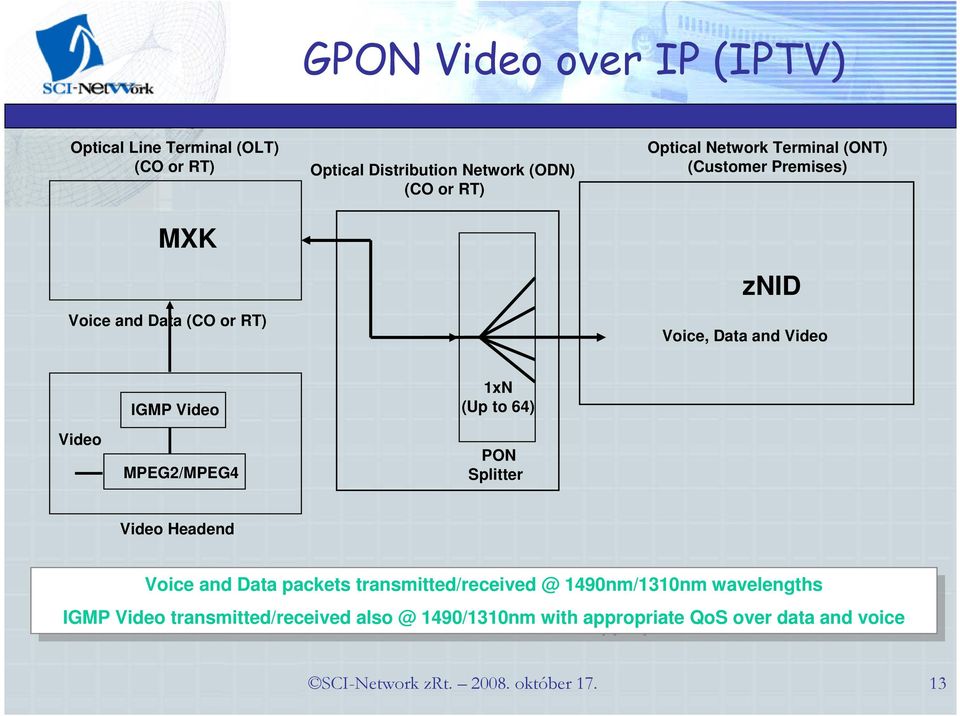

13 Video over IP (IPTV) Optical Line Terminal (OLT) (CO or RT) MXK Voice and Data (CO or RT) Optical Distribution Network (ODN) (CO or RT) Optical Network Terminal (ONT) (Customer Premises) znid Voice, Data and Video Video IGMP Video MPEG2/MPEG4 1xN (Up to 64) PON Splitter Video Headend Voice Voice and and Data Data packets packets transmitted/received 1490nm/1310nm 1490nm/1310nm wavelengths wavelengths IGMP IGMP Video Video transmitted/received transmitted/received also 1490/1310nm 1490/1310nm with with appropriate appropriate QoS QoS over over data data and and voice voice SCI-Network zrt október

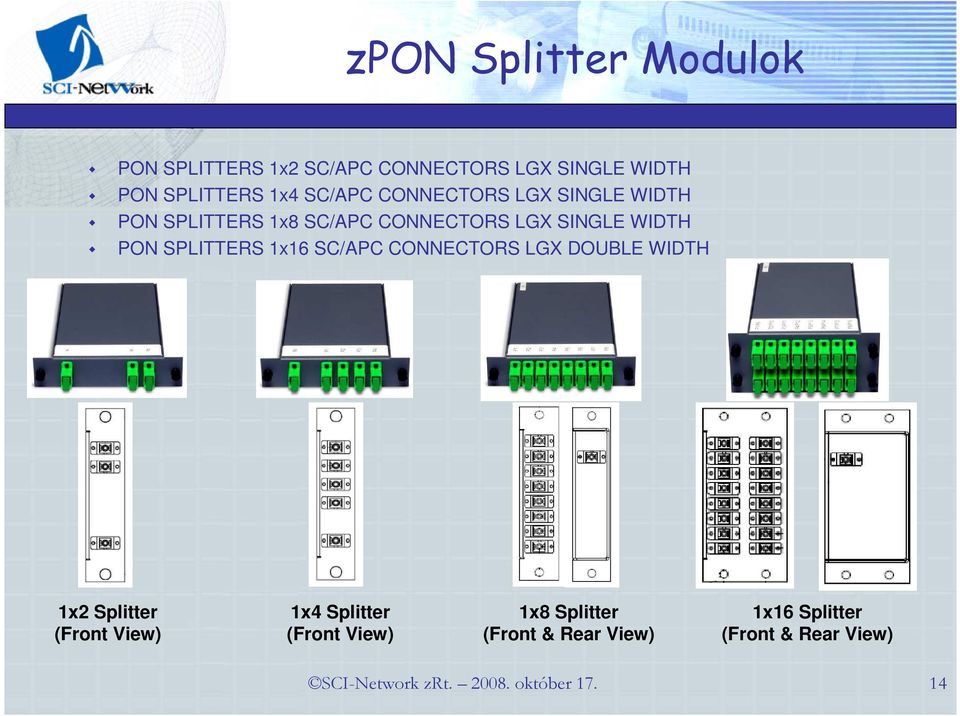

14 zpon Splitter Modulok PON SPLITTERS 1x2 SC/APC CONNECTORS LGX SINGLE WIDTH PON SPLITTERS 1x4 SC/APC CONNECTORS LGX SINGLE WIDTH PON SPLITTERS 1x8 SC/APC CONNECTORS LGX SINGLE WIDTH PON SPLITTERS 1x16 SC/APC CONNECTORS LGX DOUBLE WIDTH 1x2 Splitter (Front View) 1x4 Splitter (Front View) 1x8 Splitter (Front & Rear View) 1x16 Splitter (Front & Rear View) SCI-Network zrt október

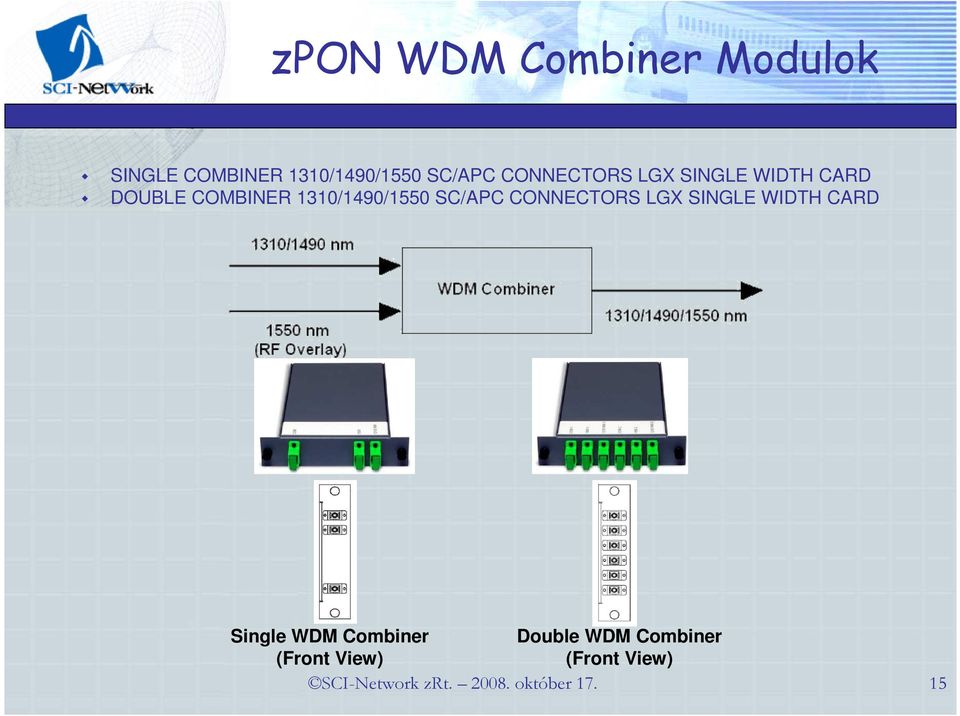

15 zpon WDM Combiner Modulok SINGLE COMBINER 1310/1490/1550 SC/APC CONNECTORS LGX SINGLE WIDTH CARD DOUBLE COMBINER 1310/1490/1550 SC/APC CONNECTORS LGX SINGLE WIDTH CARD Single WDM Combiner Double WDM Combiner (Front View) (Front View) SCI-Network zrt október

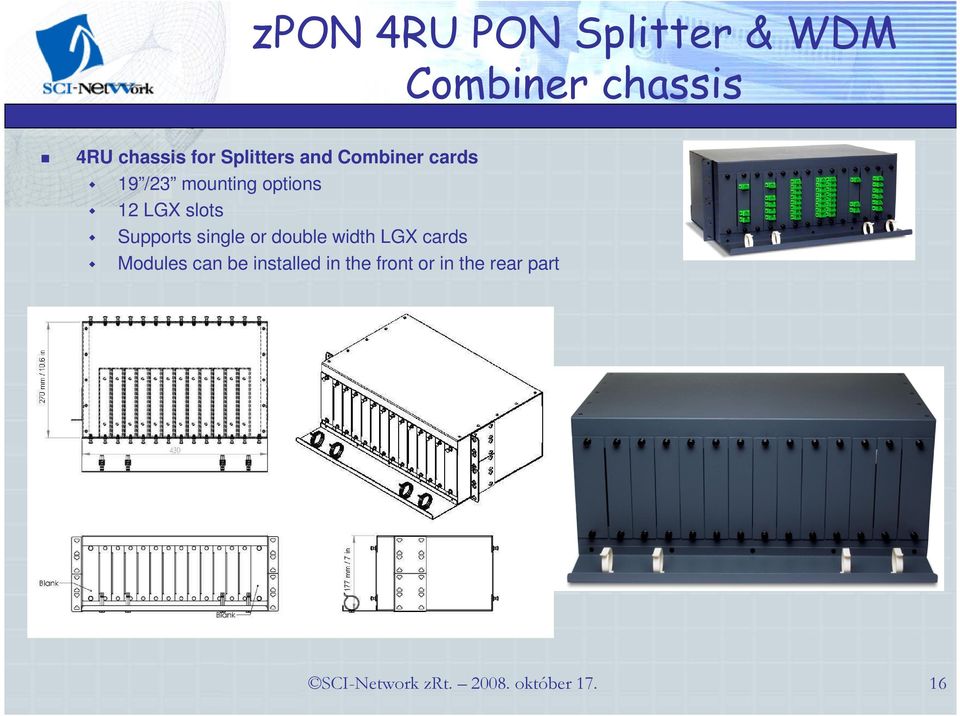

16 zpon 4RU PON Splitter & WDM Combiner chassis 4RU chassis for Splitters and Combiner cards 19 /23 mounting options 12 LGX slots Supports single or double width LGX cards Modules can be installed in the front or in the rear part SCI-Network zrt október

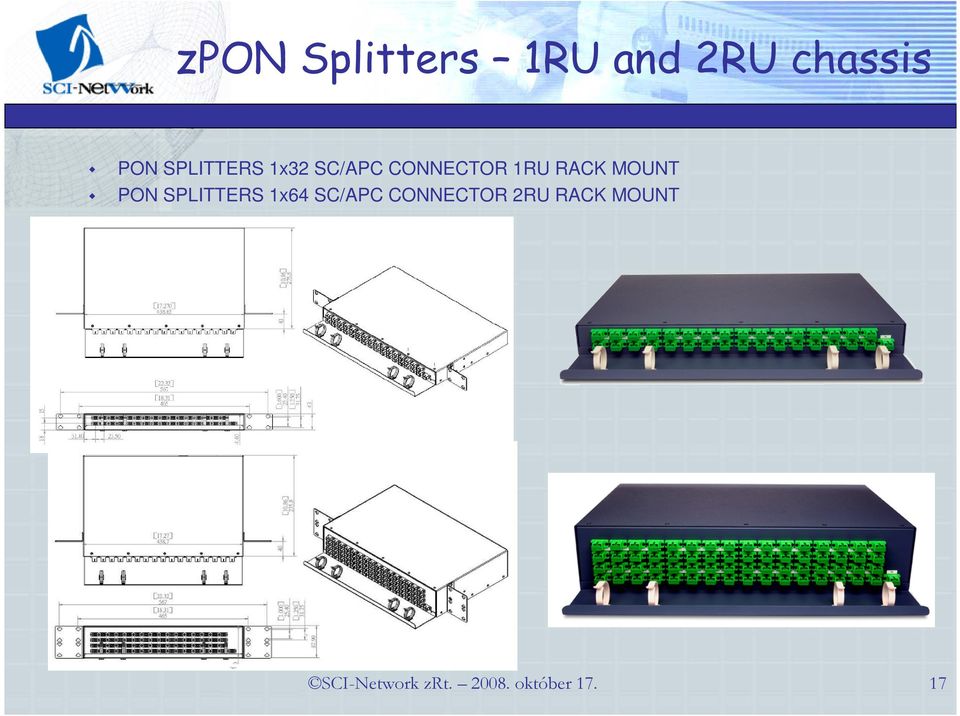

17 zpon Splitters 1RU and 2RU chassis PON SPLITTERS 1x32 SC/APC CONNECTOR 1RU RACK MOUNT PON SPLITTERS 1x64 SC/APC CONNECTOR 2RU RACK MOUNT SCI-Network zrt október

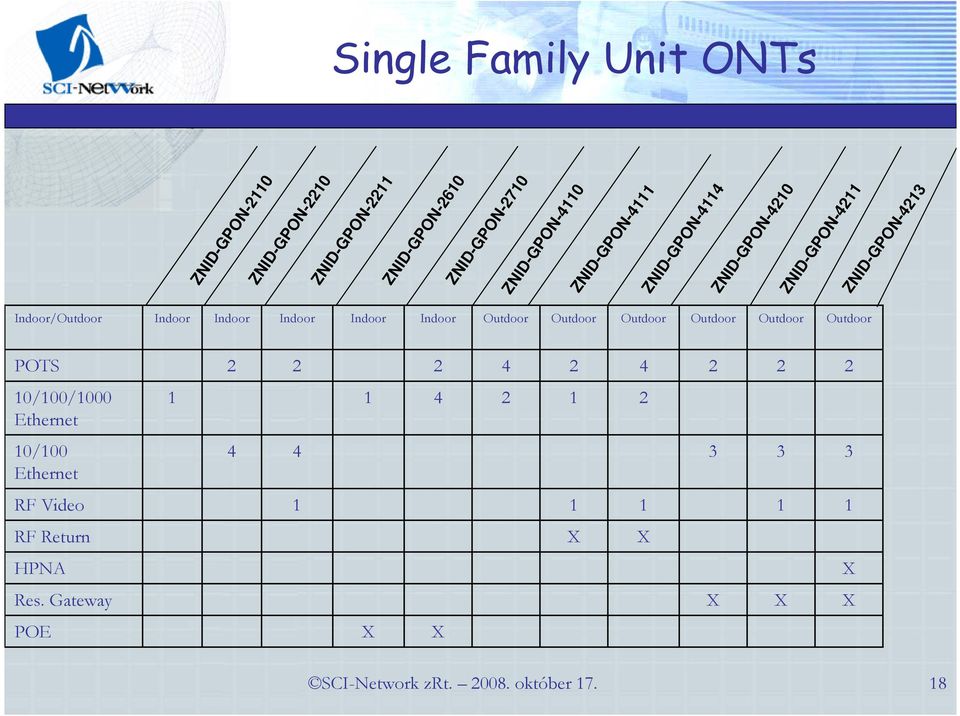

18 RF Video RF Return Res. Gateway POE 1 Single Family Unit ONTs ZNID ZNID ZNID ZNID ZNID ZNID ZNID ZNID ZNID Indoor/Outdoor POTS 10/100/1000 Ethernet 10/100 Ethernet HPNA Indoor 1 Indoor 2 4 Indoor 2 4 Indoor Indoor Outdoor Outdoor Outdoor Outdoor Outdoor Outdoor X X X X X X X X SCI-Network zrt október ZNID ZNID--2110

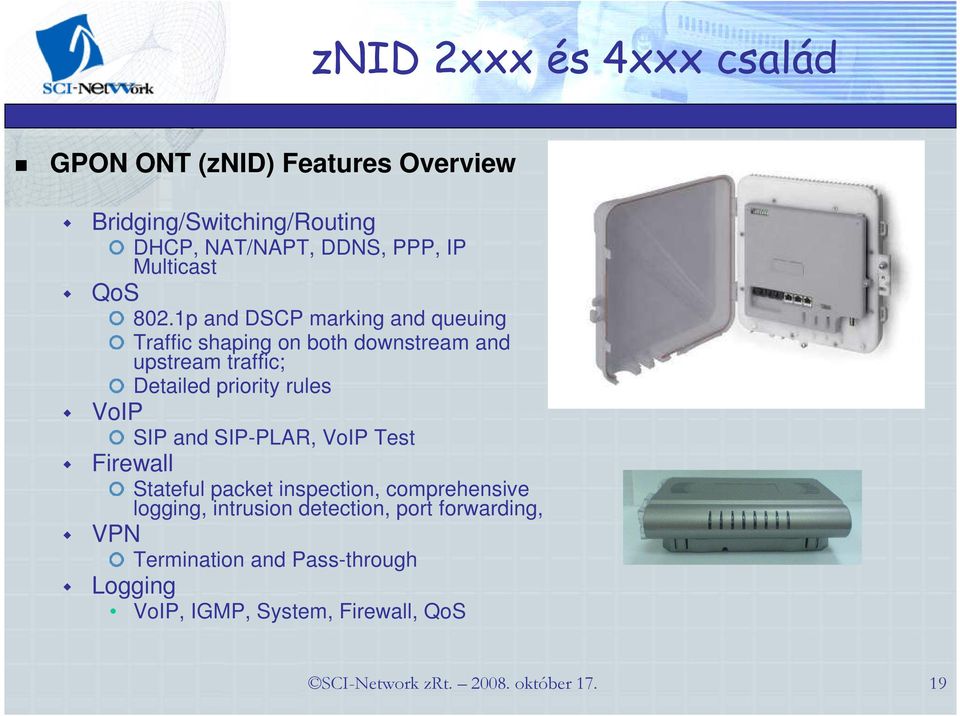

19 znid 2xxx és 4xxx család ONT (znid) Features Overview Bridging/Switching/Routing DHCP, NAT/NAPT, DDNS, PPP, IP Multicast QoS 802.1p and DSCP marking and queuing Traffic shaping on both downstream and upstream traffic; Detailed priority rules VoIP SIP and SIP-PLAR, VoIP Test Firewall Stateful packet inspection, comprehensive logging, intrusion detection, port forwarding, VPN Termination and Pass-through Logging VoIP, IGMP, System, Firewall, QoS SCI-Network zrt október

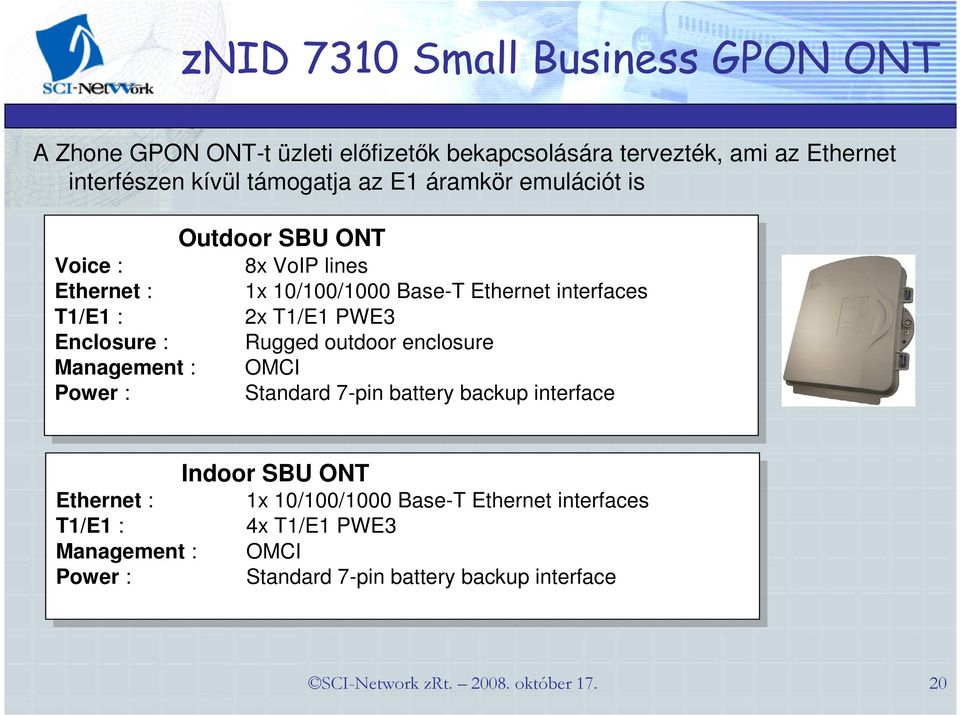

20 znid 7310 Small Business ONT A Zhone ONT-t üzleti elıfizetık bekapcsolására tervezték, ami az Ethernet interfészen kívül támogatja az E1 áramkör emulációt is Voice Voice :: Ethernet Ethernet :: T1/E1 T1/E1 :: Enclosure Enclosure :: Management Management :: Power Power :: Outdoor SBU SBU ONT ONT 8x 8x VoIP VoIPlines 1x 1x 10/100/ /100/1000 Base-T Base-T Ethernet Ethernet interfaces interfaces 2x 2x T1/E1 T1/E1 PWE3 PWE3 Rugged Rugged outdoor outdoor enclosure enclosure OMCI OMCI Standard Standard 7-pin 7-pin battery battery backup backup interface interface Ethernet Ethernet :: T1/E1 T1/E1 :: Management Management :: Power Power :: Indoor Indoor SBU SBU ONT ONT 1x 1x 10/100/ /100/1000 Base-T Base-T Ethernet Ethernet interfaces interfaces 4x 4x T1/E1 T1/E1 PWE3 PWE3 OMCI OMCI Standard Standard 7-pin 7-pin battery battery backup backup interface interface SCI-Network zrt október

21 A SCI-Network megoldása Voice ZMS: Data Video TDM Core E1 V5.2 Common Management Platform Packet Core MXK Redundant 10G Uplinks Residential znid Splitter MALC (Multi- service access node) Residential znid ADSL2+ VDSL2 SHDSL Active Ethernet znid Bitstorm HP VDSL2 PSEUDOWIRE POTS/ISDN 10/100/1000 Ethernet SCI-Network zrt október 17. Bitstorm RP - ALDS2+ 21

22 Multiservice Access Line Concentrator Trunk Interfaces Applications / Services IP TV / VOD Voice: VoIP and/or DLC Multi Service Data Migration to Packet Broadband Access Fiber xdsl Active Ethernet ADSL2+ VDSL2 ReachDSL SHDSL Trunk Options EFM SHDSL 10/100 Ethernet Gigabit Ethernet RPR E1 TDM E1/E3/STM1 ATM Network Side Narrowband Access T1/E1 EFM T1/E1 ISDN PRI ISDN BRI POTS Line Side SCI-Network zrt október

23 A SCI-Network megoldása Voice ZMS: Data Video TDM Core E1 V5.2 Common Management Platform Packet Core MXK Redundant 10G Uplinks Residential znid Splitter MALC (Multi- service access node) Residential znid ADSL2+ VDSL2 SHDSL Active Ethernet znid Bitstorm HP VDSL2 PSEUDOWIRE POTS/ISDN 10/100/1000 Ethernet SCI-Network zrt október 17. Bitstorm RP - ALDS2+ 23

24 Bitstorm VDSL2 24 db VDSL port SCI-Network zrt október

25 A SCI-Network megoldása Voice ZMS: Data Video TDM Core E1 V5.2 Common Management Platform Packet Core MXK Redundant 10G Uplinks Residential znid Splitter MALC (Multi- service access node) Residential znid ADSL2+ VDSL2 SHDSL Active Ethernet znid Bitstorm HP VDSL2 PSEUDOWIRE POTS/ISDN 10/100/1000 Ethernet SCI-Network zrt október 17. Bitstorm RP - ALDS2+ 25

26 Zhone Management System Teljeskörő menedzsment képességek Hiba, Konfiguráció, Nyilvántartás, Teljesítmény, Biztonság, Szolgáltatás Menedzsment Nagy hálózatokra tervezett Solaris operációs rendszer OSS Gateway interfész külsı számlázási rendszerekhez SCI-Network zrt október

27 ZMS OSS Gateway Konfiguráció és Provisioning Northbound CORBA IDL Nyilvántartási és Státusz információk Real-time üzenetek Szinkron és aszinkron kérések támogatása Skálázható Részletes hibajelentések Hiba menedzsment / Trap-ek továbbítása / hibák lekérdezése Győjtött, eltárolt statisztikák Valós idejő statisztikák SNMP-n keresztül Network Service Performance SLMS Network Database Manager Configuration Administration Fault OSS Gateway Voice/Data/Video OSS OSS (CORBA Client) OSS Gateway Secure Access NetHorizhon Clients ZMS CORBA IDL Mediation capable CORBA Server EJB Client Java API to Server SCI-Network zrt október
