1 Senzor Partnernap TE Connecticity Enterprise Networks Fürst Ádám Konzulens

2 TE Connectivity Enterprise Networks page 2 / October 18, 2013

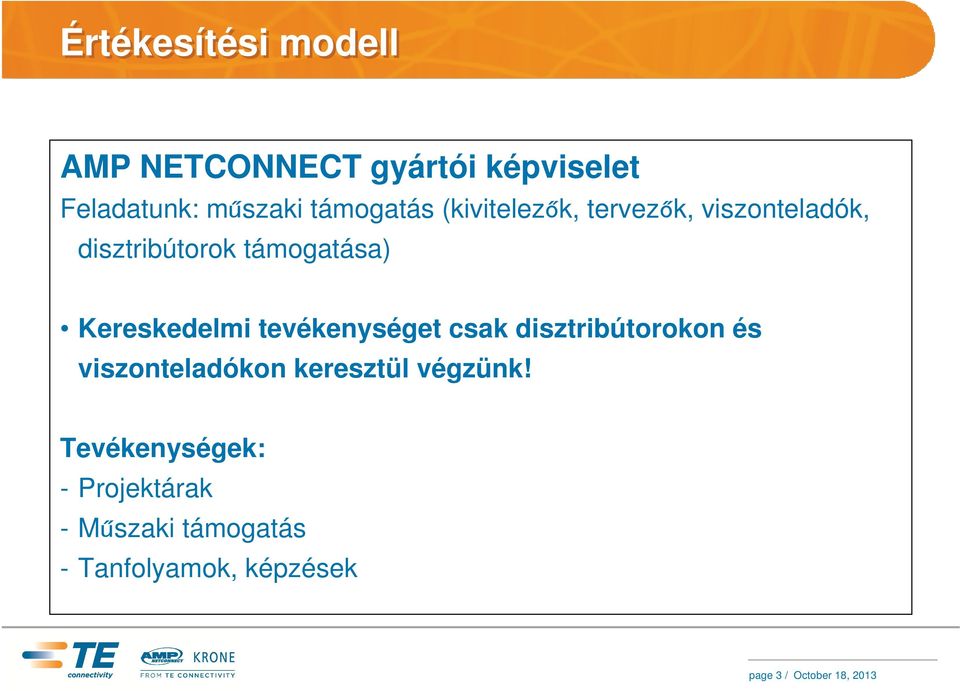

3 Értékesítési modell AMP NETCONNECT gyártói képviselet Feladatunk: műszaki támogatás (kivitelezők, tervezők, viszonteladók, disztribútorok támogatása) Kereskedelmi tevékenységet csak disztribútorokon és viszonteladókon keresztül végzünk! Tevékenységek: - Projektárak - Műszaki támogatás - Tanfolyamok, képzések page 3 / October 18, 2013

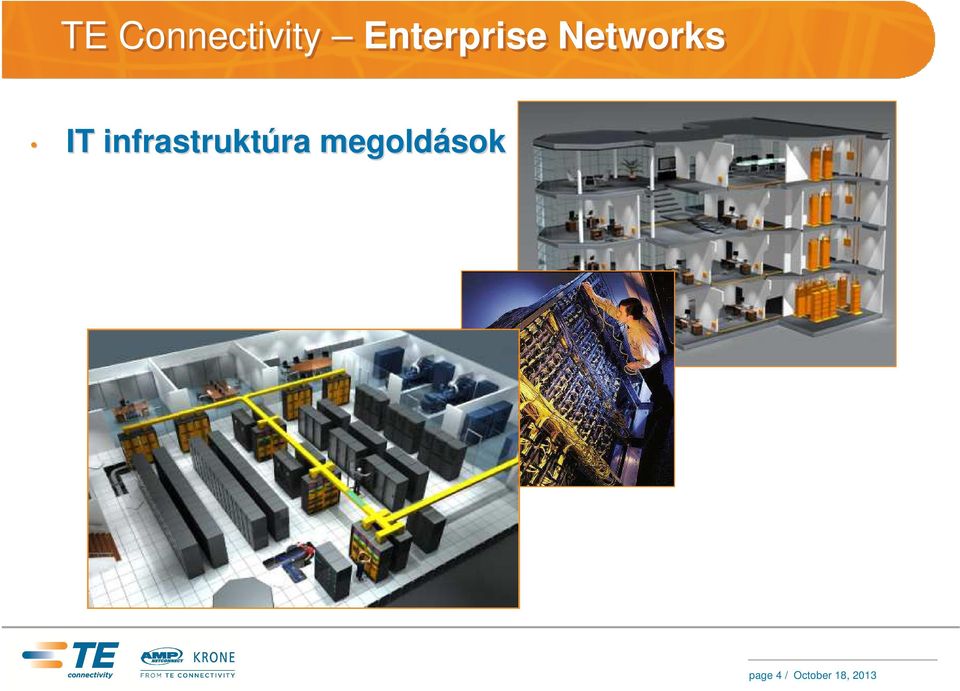

4 TE Connectivity Enterprise Networks IT infrastruktúra megoldások page 4 / October 18, 2013

5 Office Networks page 5 / October 18, 2013

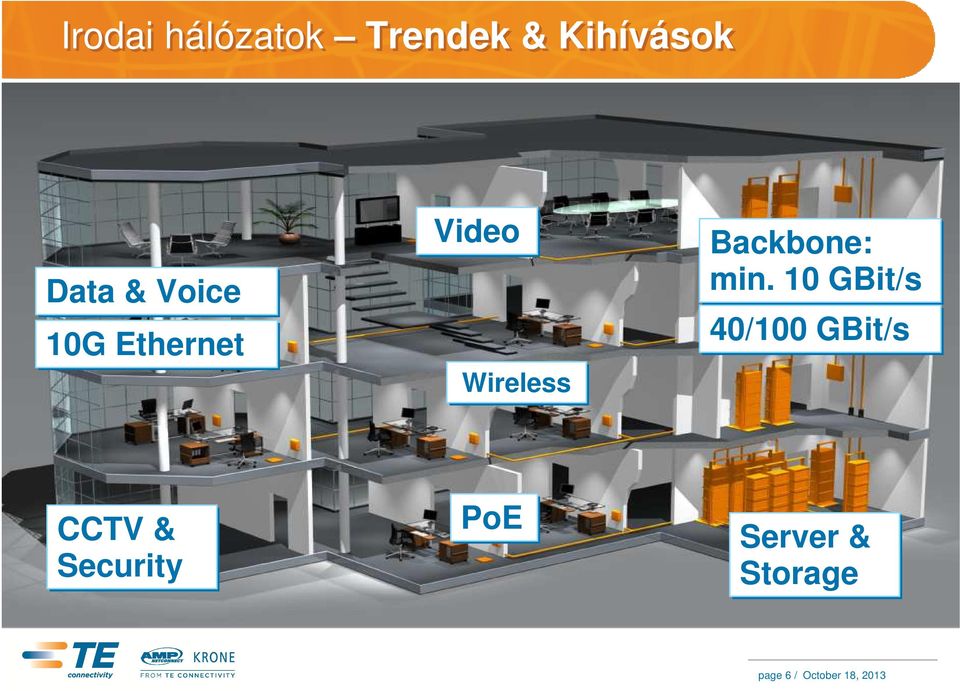

6 Irodai hálózatok Trendek & Kihívások Data & Voice 10G Ethernet Video Wireless Backbone: min. 10 GBit/s 40/100 GBit/s CCTV & Security PoE Server & Storage page 6 / October 18, 2013

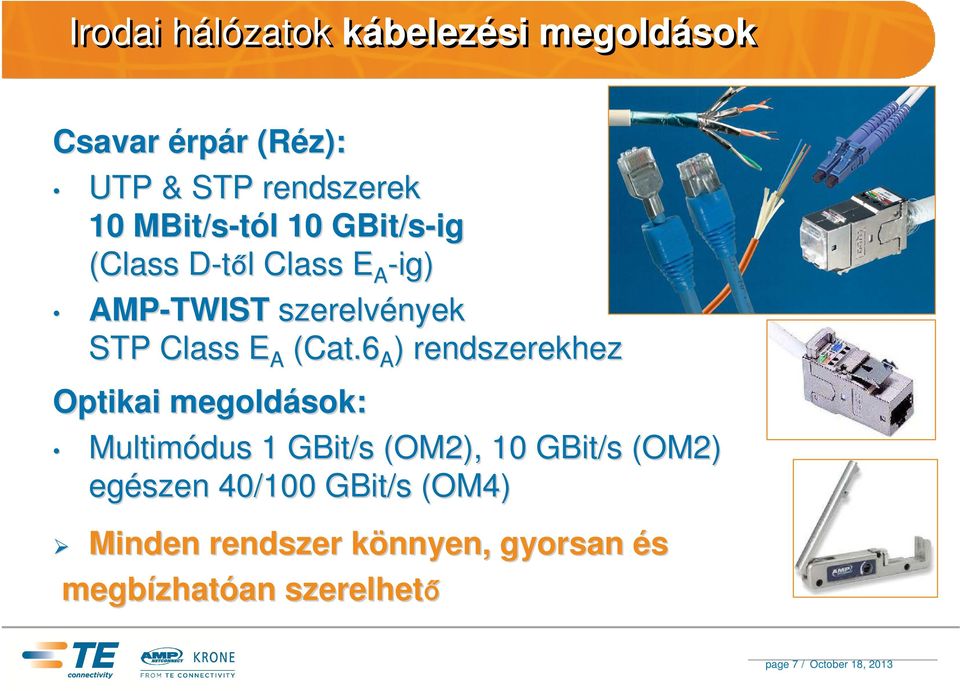

7 Irodai hálózatok kábelezési megoldások Csavar érpár (Réz): UTP & STP rendszerek 10 MBit/s-tól 10 GBit/s-ig ig (Class D-tőlD Class E A -ig) AMP-TWIST szerelvények STP Class E A (Cat.6 A ) rendszerekhez Optikai megoldások sok: Multimódus 1 GBit/s (OM2), 10 GBit/s (OM2) egészen 40/100 GBit/s (OM4) Minden rendszer könnyen, k gyorsan és megbízhat zhatóan an szerelhető page 7 / October 18, 2013

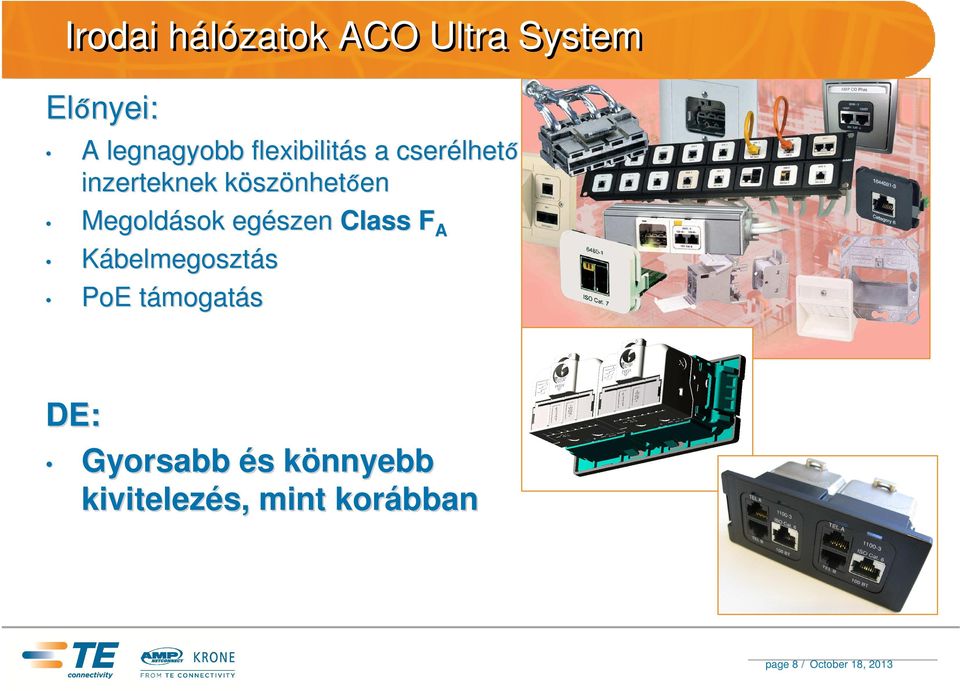

8 Irodai hálózatok ACO Ultra System Előnyei nyei: A legnagyobb flexibilitás s a cserélhet lhető inzerteknek köszk szönhetőenen Megoldások egészen Class F A Kábelmegosztás PoE támogatás DE: Gyorsabb és s könnyebb k kivitelezés, mint korábban page 8 / October 18, 2013

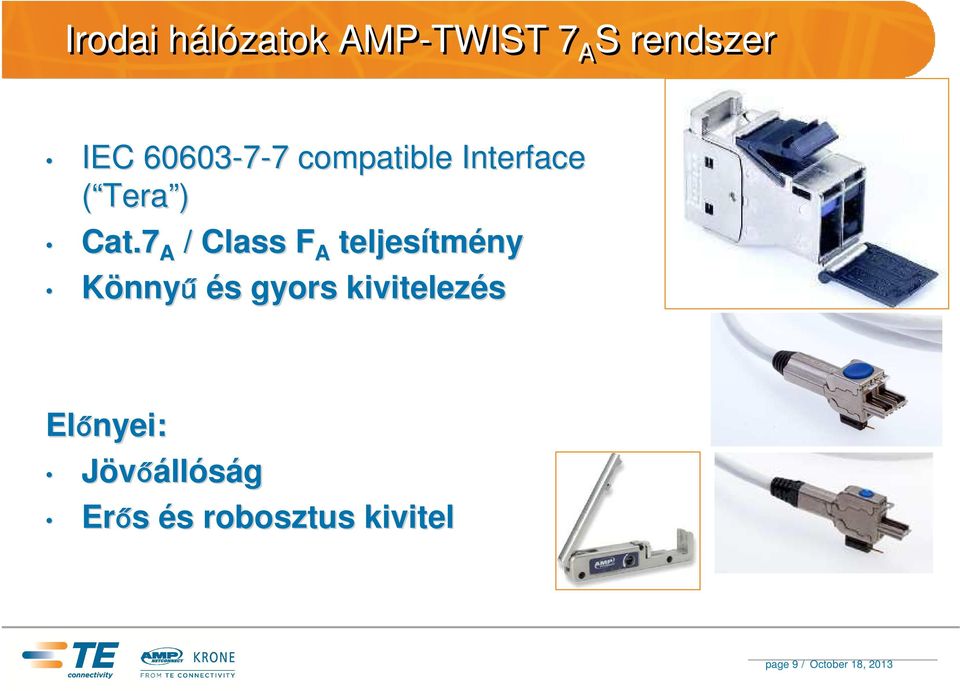

9 Irodai hálózatok AMP-TWIST 7 A S rendszer IEC compatible Interface ( Tera ) Cat.7 A / Class F A teljesítm tmény Könnyű és s gyors kivitelezés Előnyei nyei: Jövőállóság Erős és s robosztus kivitel page 9 / October 18, 2013

10 Kábelmenedzsment October 18, 2013

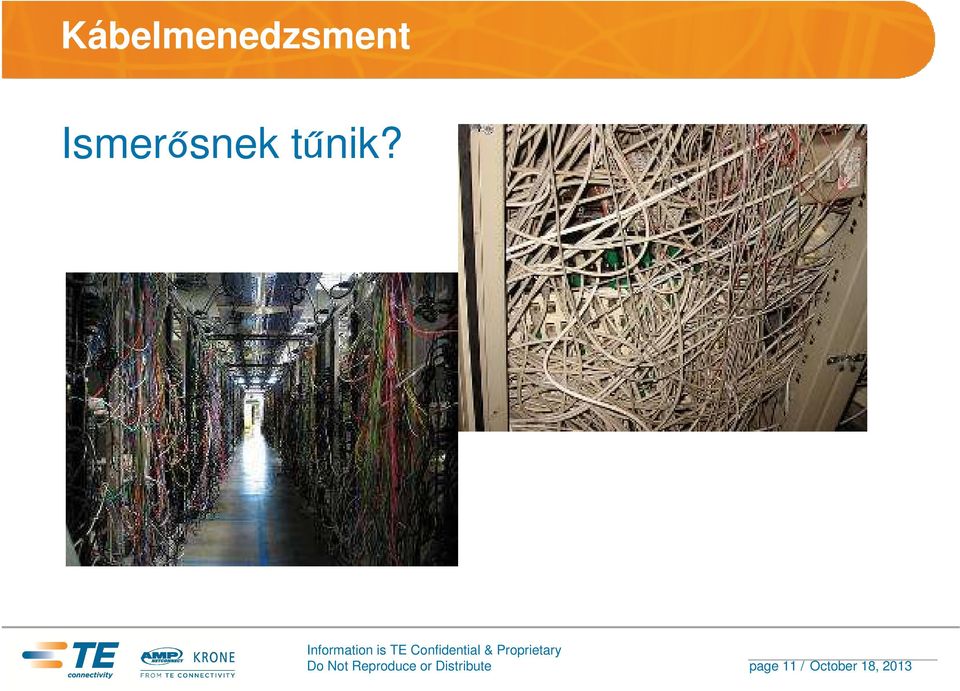

11 Kábelmenedzsment Ismerősnek tűnik? Information is TE Confidential & Proprietary Do Not Reproduce or Distribute page 11 / October 18, 2013

12 Kábelmenedzsment Vízszintes kábelterelők? Information is TE Confidential & Proprietary Do Not Reproduce or Distribute page 12 / October 18, 2013

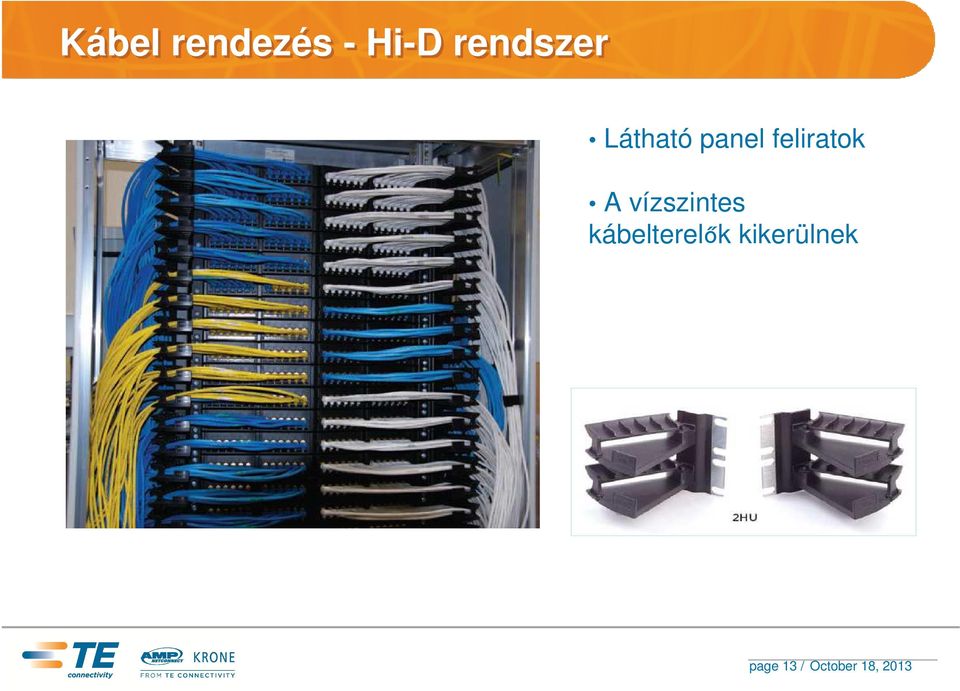

13 Kábel rendezés - Hi-D rendszer Látható panel feliratok A vízszintes kábelterelők kikerülnek page 13 / October 18, 2013

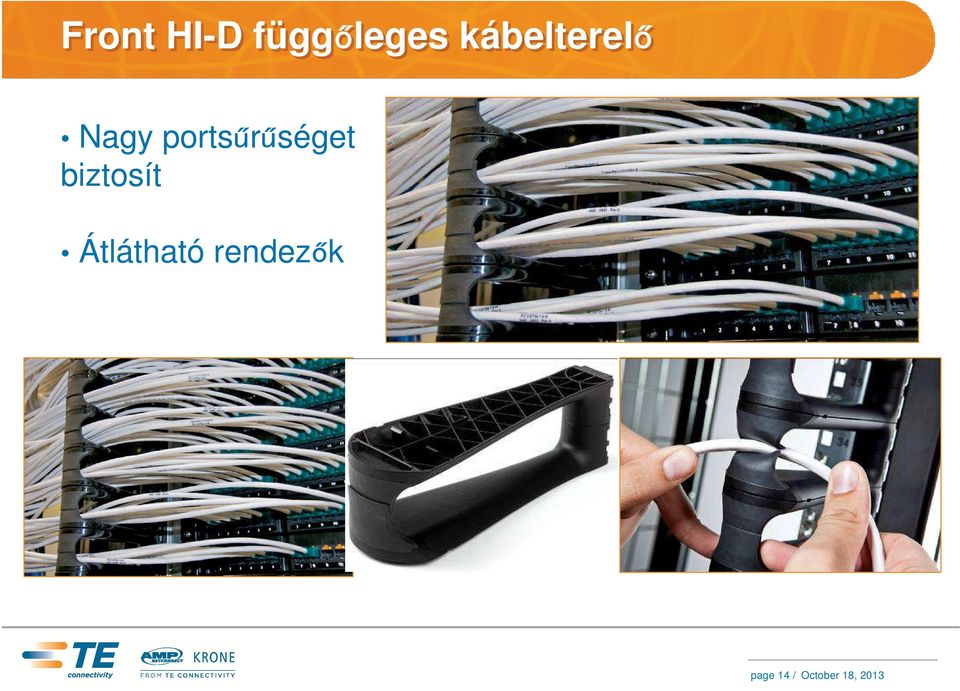

14 Front HI-D függőleges kábelterelő Nagy portsűrűséget biztosít Átlátható rendezők page 14 / October 18, 2013

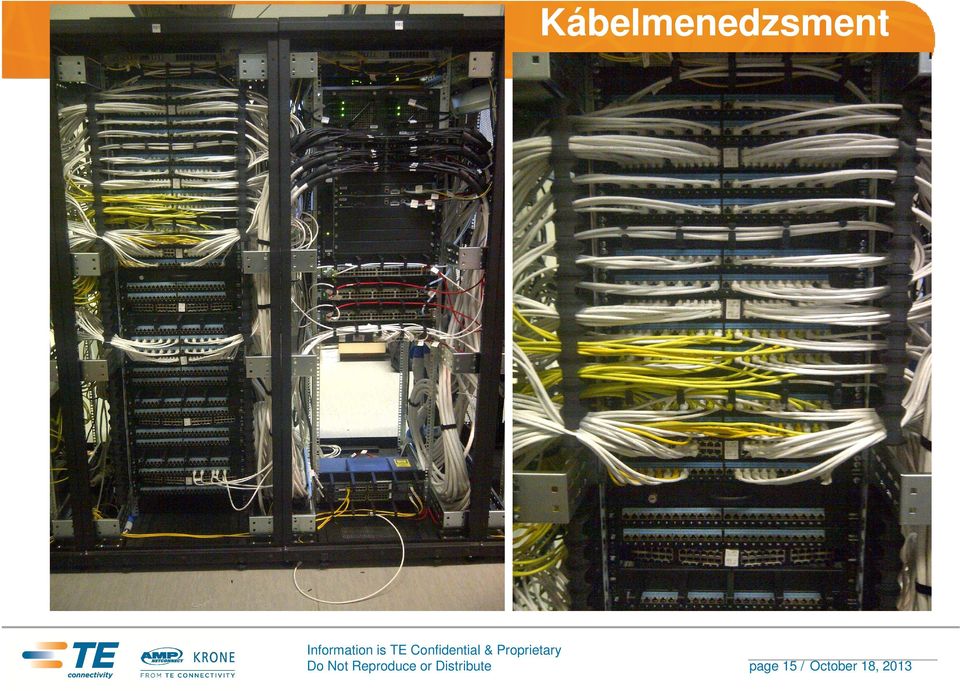

15 Kábelmenedzsment Information is TE Confidential & Proprietary Do Not Reproduce or Distribute page 15 / October 18, 2013

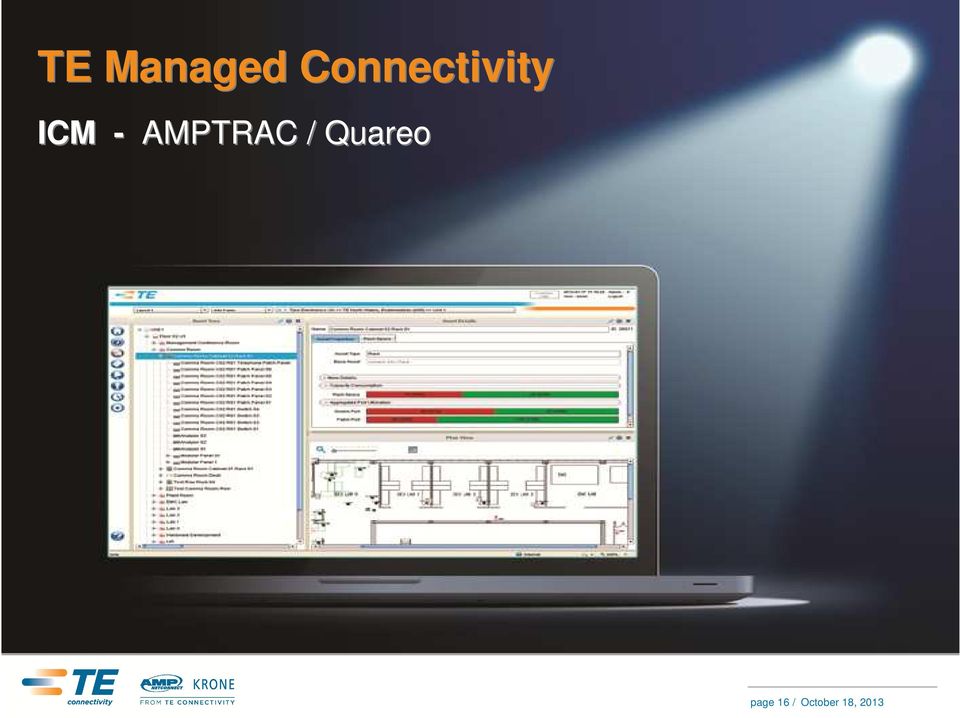

16 TE Managed Connectivity ICM - AMPTRAC / Quareo Divider Slide Title page 16 / October 18, 2013

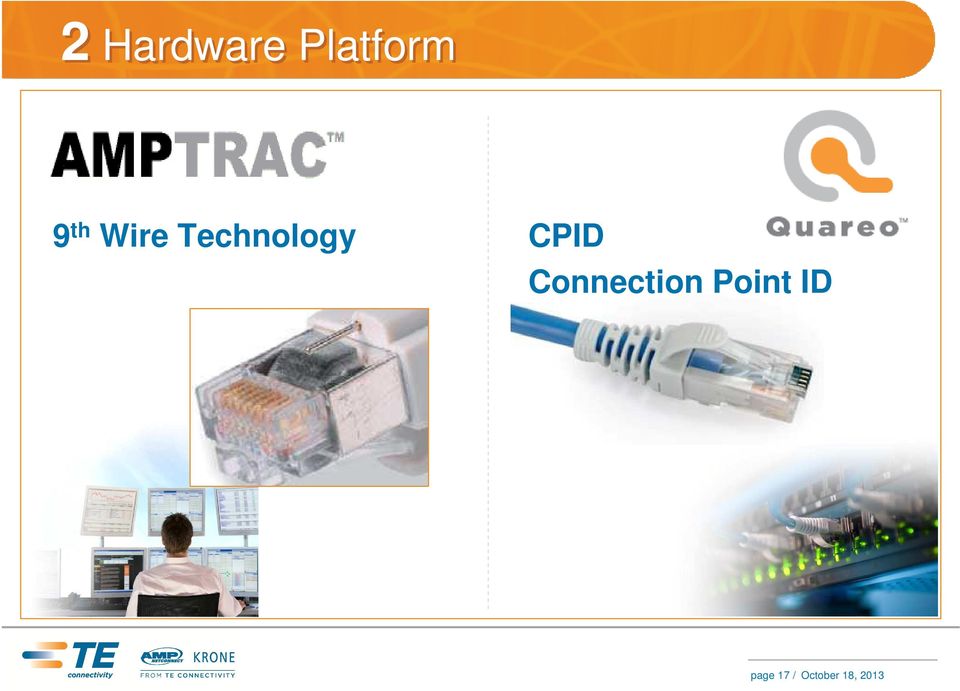

17 2 Hardware Platform 9 th Wire Technology CPID Connection Point ID page 17 / October 18, 2013

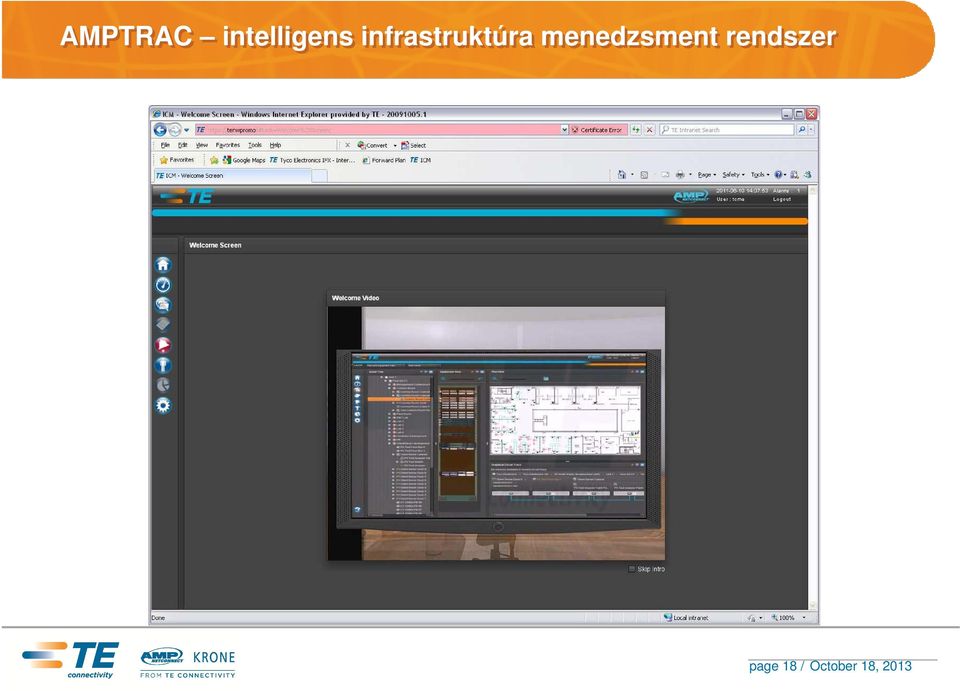

18 AMPTRAC intelligens infrastruktúra menedzsment rendszer page 18 / October 18, 2013

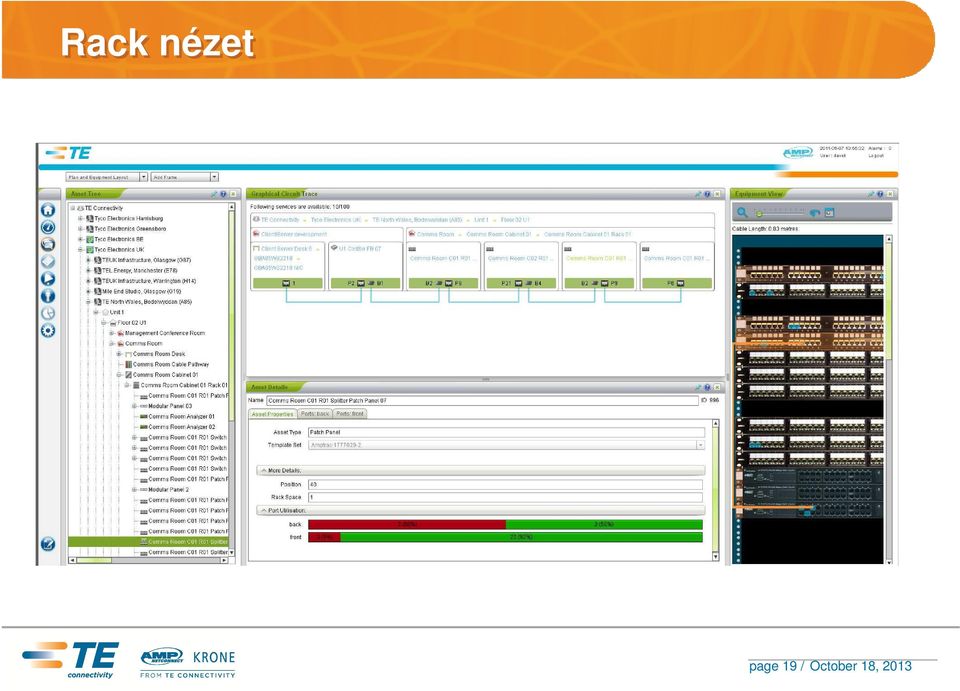

19 Rack nézet page 19 / October 18, 2013

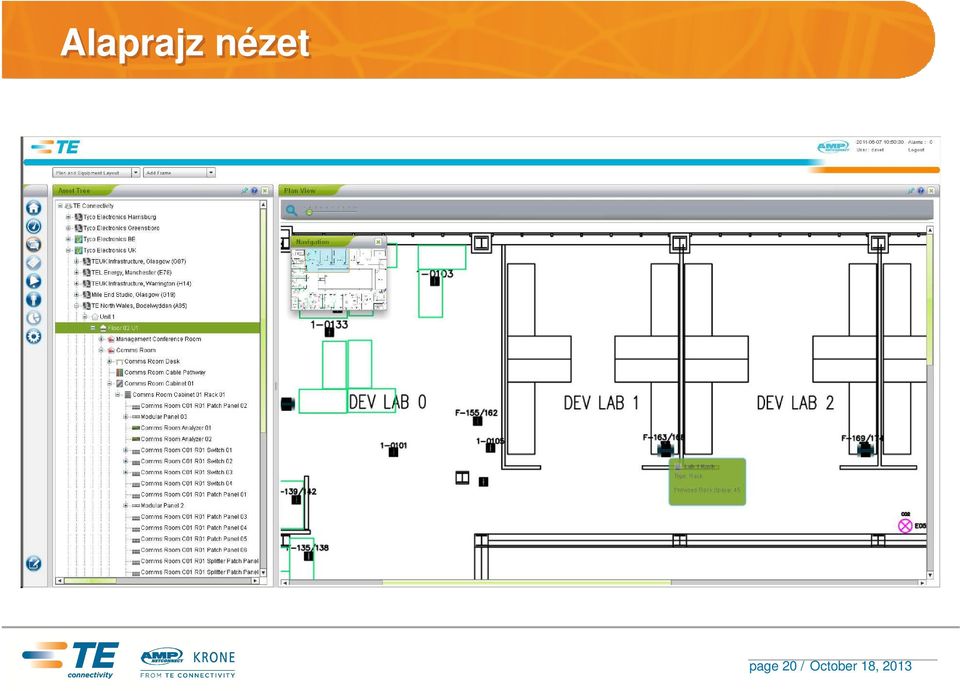

20 Alaprajz nézet page 20 / October 18, 2013

21 Data Center page 21 / October 18, 2013

22 Trendek & Kihívások page 22 / October 18, 2013

23 Globális Tárhely Növekedés page 23 / October 18, 2013

24 Data Adatközpont sebességek & Tárhely page 24 / October 18, 2013

25 40/100 Gigabit Ethernet - adatközpontok A térhódítás a számítási feladatok növekedésének és azok sávszélesség igényeinek köszönhető A Virtualizáció növekvő igények is köszönhető a sávszélesség Az első szerverek (high speed servers and HPCs) & switchek megjelenése adatközpontokban 2012-ben: 40 GBE Várható elterjedés 40/100 GBE adatközpontokban : 40GBASE-SR4 (100/150 m MMF) 40GBASE-CR4 (7 m hossz réz alapon) page 25 / October 18, 2013

26 Miért fontos a 40 és 100Gb/s? Adoption of 40G and 100GbE servers A gyorsabb szerverek, nagyobb adatátvitelt igényelnek page 26 page 26 / October 18, 2013

27 IEEE 802.3ab: 40/100 GBE 100GBASE -ER4 100G SMF 40km 100GBASE -LR4 100G SMF 10km 100GBASE -SR10 100G MMF 100/150 m 100GBASE -CR10 100G Cu cable assembly 40GBASE -LR4 40G SMF 10km 40GBASE -SR4 40G MMF 100m 40GBASE -CR4 40G Cu cable assembly 40GBASE -KR4 40G backplane Jóváhagyva 2010 Júniusában Újdonság 2011 Márciusban, ratifikálták a 40Gbase-FR-t IEEE 802.3bg monomódusú kapcsolat (SMF) 2 km-es hosszig page 27 / October 18, 2013

28 IEEE 802.3ba: 40/100 GBE Short Reach Specification 40GBASE-SR4 based on 850nm VSCEL 4 lanes x 10Gbps Bi-Directional: 4 fibers for transmit plus 4 fibers for receive Up to 100m with OM3 Max. Channel insertion loss of 1.9dB Connector and splice loss allocation of 1.5dB Up to 150m with OM Max. Channel insertion loss of 1.5dB Connectors and splice loss allocation of 1.0dB 10GB/s lane 10GB/s lane Not used page 28 / October 18, 2013

29 IEEE 802.3ba: 40/100 GBE Short Reach Specification 100GBASE-SR10 based on 850nm VSCEL 10 lanes x 10Gbps Bi-Directional: 10 fibers for transmit plus 10 fibers for receive Up to 100m with OM3 Max. Channel insertion loss of 1.9dB Connector and splice loss allocation of 1.5dB Up to 150m with OM4 Max. Channel insertion loss of dB Connectors and splice loss allocation of 1.0dB 10GB/s lane 10GB/s lane Not used page 29 / October 18, 2013

30 MPO Alkalmazások Tömöríti az optikai szálakat (LC, SC, ST, MT-RJ and MU) Standard Patchcord MPO cassette Multi-Fiber trunk MPO cassette Standard Patchcord page 30 / October 18, 2013

31 24 szálas MPOptimate megoldás 12x10Gb/s 6x40Gb/s 3x40Gb/s 1x100Gb/s 2x100Gb/s page 31 / October 18, 2013

32 10/40/100 Gigabit Ethernet Migration Advantages of TE s s 24 Fiber Infrastructure Infrastructure for the Next 3 Generations 24 Fiber Connectivity The Advantage Installing TE s fiber backbone today seamlessly meets customer needs now and through the next generations of data center electronics 100% fiber utilization and seamless transitions from 10 to 40 to 100 GbE page 32 / October 18, 2013

33 GLOBAL TE Connectivity is a global, $13.54 billion company. INNOVATIVE With 13 design centers and 8,000 engineers across the globe, TE invests about 5% of its annual revenue into R&D. INDUSTRY-LEADING TE actively drives the development of future European and International industry standards LOCAL TE Connectivity is present with competent specialist in nearly all countries in world. Contact us! We are on Your service! page 33 / October 18, 2013

34 Köszönöm! page 34 / August 2011
