1 BME Műszaki menedzser mesterszak Információmenedzsment szakirány INFOKOMMUNIKÁCIÓS RENDSZEREK ÉS ALKALMAZÁSOK Vezetékes és vezetéknélküli szélessávú kommunikáció c. egyetemi tanár Dr. Babarczi Péter egy. adjunktus BME Távközlési és Médiainformatikai Tanszék Budapest, 2016 A DIGITÁLIS ELŐFIZETŐI VONAL TÍPUSAI Downstream Letöltés Upstream Feltöltés Az ADSL2 és ADSL2+ az ADSL továbbfejlesztett változata PSTN/ISDN nélkül az ADSL2 és ADSL2+ feltöltési sebessége megnő 256 kbit/smal IKRA - Szélessávú kommunikáció 2 Reach Hatótávolság PSTN/ ISDN ADSL 8 Mbit/s 1 Mbit/s 5 km Yes SHDSL 2.3 Mbit/s 2.3 Mbit/s 5 km Yes ADSL2 ADSL Mbit/s Mbit/s 1 Mbit/s (+256 kbit/s) 1 Mbit/s (+256 kbit/s) 5 km Yes/No 5 km Yes/No VDSL 52 Mbit/s 16 Mbit/s 1.2 km Yes VDSL2 26 Mbit/s 8 Mbit/s 1.2 km Yes DSL HATÓTÁVOLSÁG A DSL technológiák sávszélessége a távolság függvényében OPTIKAI HOZZÁFÉRÉSI LEHETŐSÉGEK Fiber To The (FTTx) Home (Otthon) Building (Épület) Curb (Akna) Cabinet (Szekrény) OLT - Optical Line Termination (optikai vonalvégződés) ONU - Optical Network Unit (optikai hálózati végződés) IKRA - Szélessávú kommunikáció 3 IKRA - Szélessávú kommunikáció 4 AKTÍV OPTIKAI HÁLÓZAT PASSZÍV OPTIKAI HÁLÓZATOK (PON) Az aktív optikai elosztó hálózatok aktív, távtáplált eszközt tartalmaznak az OLT és az ONT között. Az aktív eszköz csak annak a felhasználónak továbbítja a tartalmat, aki a címzett. Szimmetrikus, mindkét irányban 100 Mbit/s sebesség IKRA - Szélessávú kommunikáció 5 PON Passive Optical Network (passzív optikai hálózat) Nincsenek aktív eszközök (erősítők, processzorok, memóriák, egyéb készülékek) Az optikai berendezésekre csak a forgalom osztása végett van szükség IKRA - Szélessávú kommunikáció 6

2 PASSZÍV OPTIKAI HÁLÓZATOK (PON) GPON (Gigabit PON) A GPON lehetővé teszi a szolgáltatások (pl. adat, hang) megkülönböztetését. A GPON támogatja az Ethernet és ATM alapú átvitelt. A letöltési sebesség max. 2,5 Gbit/s, a feltöltési sebesség max. 1,25 Gbit/s, amely szétoszlik max. 64 végpont között. NG-GPON: Az össz letöltési sebesség max. 10 Gbit/s, a feltöltési sebesség max. 2,5 Gbit/s, szétosztás legalább 128 végpont között. GPON (Gigabit PON) MEGVALÓSÍTÁSA IKRA - Szélessávú kommunikáció 7 IKRA - Szélessávú kommunikáció 8 HFC KÁBELTELEVÍZIÓS HÁLÓZATOK HFC Hybrid Fiber Coax Network (Hibrid optikai-koaxiális hálózat) INTERNET KTV HÁLÓZATOKON Internetezés, telefonálás kábelmodemen keresztül Internet Mbps, a használattól függően változik a sávszélesség Osztott sávszélesség (mint a LAN-hálózatokban) IKRA - Szélessávú kommunikáció 9 IKRA - Szélessávú kommunikáció 10 ADATÁTVITEL KTV HÁLÓZATOKON DOCSIS (Data Over Cable Systems Interface Spec.) A Cable Lab által kifejlesztett és az ITU-T által elfogadott szabványcsalád Euro-DOCSIS 1.0: ITU-T J.112 Annex B ajánlás, 1998 Euro-DOCSIS 2.0: ITU-T J.122 Annex B ajánlás, 2004 Euro-DOCSIS 3.0: ITU-T J.222 Annex B ajánlás, 2007 Euro-DOCSIS 3.1: ITU-T J.222 Annex B ajánlás, 2016 Euro-DOCSIS 3.0: ITU-T J.222 Annex B ajánlás, 2007 ADATÁTVITEL KTV HÁLÓZATOKON DOCSIS (Data Over Cable Systems Interface Spec.) Euro-DOCSIS 1.1 jó szolgáltatásminőség (QoS) Euro-DOCSIS 2.0 visszirányú csatorna kapacitása nőtt, jobb spektrumkihasználás, zavarvédelem Euro-DOCSIS 3.1 több csatorna összefogása, nagy sávszélesség Verzió Euro-DOCSIS Letöltési sebesség Feltöltési sebesség 1.x 55,62 Mbit/s 10,24 Mbit/s ,62 Mbit/s 30,72 Mbit/s CM (Cable Modem) kábelmodem CMTS (CM Termination System) kábelmodem végződtető rendszer CPE (Customer Premises Equipment) felhasználói végberendezés csatorna Full duplex ,2 G 10 Gbit/s 1 Mbit/s 444,96 Mbit/s 122,88 Mbit/s IKRA - Szélessávú kommunikáció 11 IKRA - Szélessávú kommunikáció 12

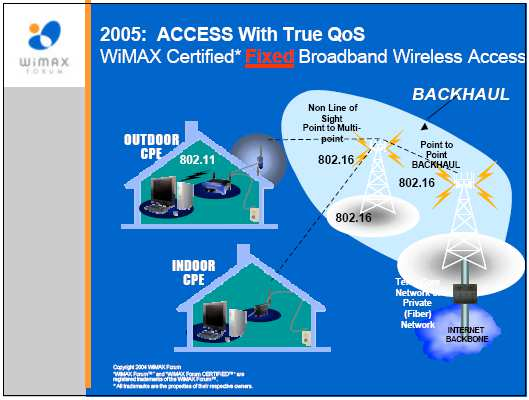

3 MOBIL RÁDIÓTELEFON-HÁLÓZATOK 1 Gbps 100 Mbps Sávszélesség Mobil adatkommunikáció GSM - Global System for Mobile communication GPRS - General Packet Radio Services EDGE - Enhanced Data (rate for the) GSM Evolution UMTS - Universal Mobile Telecommunications System HSPA+ - High Speed Packet Access Plus LTE - Long Term Evolution (3G) LTE Advanced Long Term Evolution (4G9 LTE Adv. 1 Gbps LTE (3G) 100 Mbps A vezetéknélküli hozzáférések típusai 20 Mbps HSPA+ 28 Mbps 2 Mbps 384 kbps 56 kbps GSM 14,4 kbps 14,4 kbps GPRS 114 kbps EDGE 384 kbps IKRA - Szélessávú kommunikáció 13 UMTS 2 Mbps 2G 2,5G 3G 3,5G 3,9G 4G Technológia Pont-pont IKRA - Szélessávú kommunikáció 14 Pont-multipont Multipont-multipont Wi-Fi (Wireless Fidelity, IEEE b szabvány) Frekvencia: 2,4 GHz, max. sebesség 11 Mbit/s, hatótávolság kb. 100 m Hot-spot -ok - szállodák, konferenciatermek, egyetemek stb. Laptopok, PDA-k kapcsolódása az Internethez (beltéri megoldás) Wi-Fi továbbfejlesztés (IEEE n szabvány) Max. felhasználói sebesség 54 Mbit/s, összsebesség 600 Mbit/s HD TV, beszéd és adatkommunikáció egyidejűleg lehetséges Együttműködés a korábbi eszközökkel WiMAX (IEEE a szabvány) Frekvencia: 2-11 GHz (pl. 3,5, 5,4, 5,8 GHz), max. sebesség 70 Mbit/s, hatótávolság: km Alkalmas mikrohullámú gerinchálózat kiépítésére Lehetővé teszi városrészek, települések szélessávú ellátását Kombinálható a Wi-Fi-vel (épületig WiMAX, épületben Wi-Fi) A WiFi technológia térhódítása A laptop-ba, PDAba beépített WiFi adapteren keresztül ingyen vagy térítés ellenében a hotspot-ok közelében szélessávon rákapcsolódhatunk az Internetre. IKRA - Szélessávú kommunikáció 15 IKRA - Szélessávú kommunikáció 16 A WiMAX TECHNOLÓGIA (1) Fix szélessávú vezetéknélküli elérés A WiMAX TECHNOLÓGIA (2) Fix szélessávú vezetéknélküli elérés WiMAX alapú gerinchálózat WiMAX külső antennával WiMAX beltéri egységgel IKRA - Szélessávú kommunikáció 17 IKRA - Szélessávú kommunikáció 18

4 A WiMAX TECHNOLÓGIA (3) Hordozható vezetéknélküli elérés Műholdas távközlési rendszerek: LEO (Low Earth Orbit, alacsony Föld körüli pálya 500-1,500 km), MEO (Medium Earth Orbit, közepes Föld körüli pálya) 5-12,000 km), GEO (Geostationary Earth Orbit, geostacionárius Föld körüli pálya) 35,700 km. Műsor- és adatszolgáltatásra legjobban a geostacionárius rendszerek terjedtek el. Műholdas szervezetek: INTERSPUTNIK, INTELSAT, EUTELSAT, INMARSAT, ORION, PANAMSAT... IKRA - Szélessávú kommunikáció 19 IKRA - Szélessávú kommunikáció 20 Geostacionárius Föld körüli pálya (GEO) Három, az egyenlítő felett elhelyezkedő műholddal elvileg a teljes Föld lefedhető Ez a legáltalánosabban elterjedt megoldás Műholdas földi állomás IKRA - Szélessávú kommunikáció 21 IKRA - Szélessávú kommunikáció 22 Műholdas adatkommunikáció (egyirányú) Műholdas adatkommunikáció (kétirányú) VSAT Very Small Aperture Terminal Műhold Kommunikáció a földi állomáson keresztül Műhold Műholdvevők Adóállomás Műholdvevők Földi állomás IKRA - Szélessávú kommunikáció 23 IKRA - Szélessávú kommunikáció 24

5 Köszönöm a figyelmet! IKRA - Szélessávú kommunikáció 25
