Dr.Varga Péter János HÍRKÖZLÉSTECHNIKA. 6.ea

Átírás

1 Dr.Varga Péter János HÍRKÖZLÉSTECHNIKA 6.ea

2 2 Távközlő hálózatok

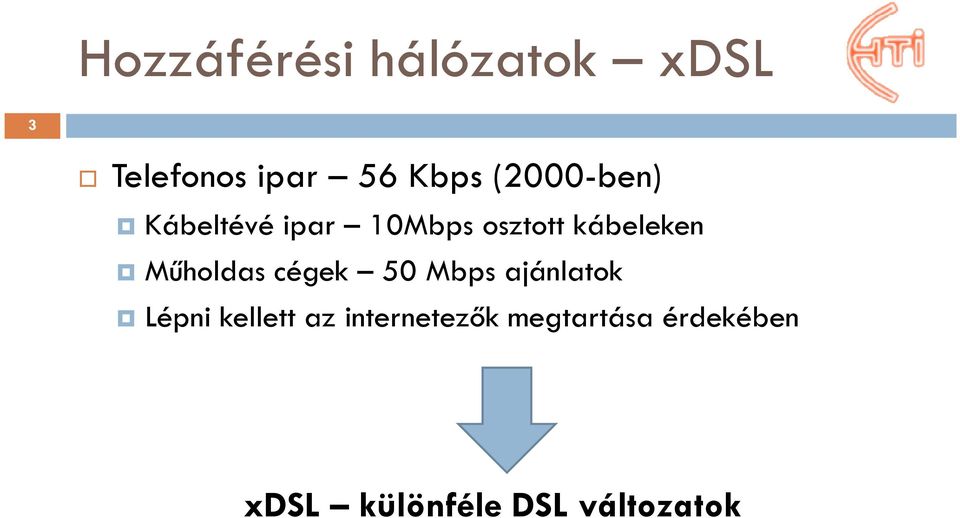

3 Hozzáférési hálózatok xdsl 3 Telefonos ipar 56 Kbps (2000-ben) Kábeltévé ipar 10Mbps osztott kábeleken Műholdas cégek 50 Mbps ajánlatok Lépni kellett az internetezők megtartása érdekében xdsl különféle DSL változatok

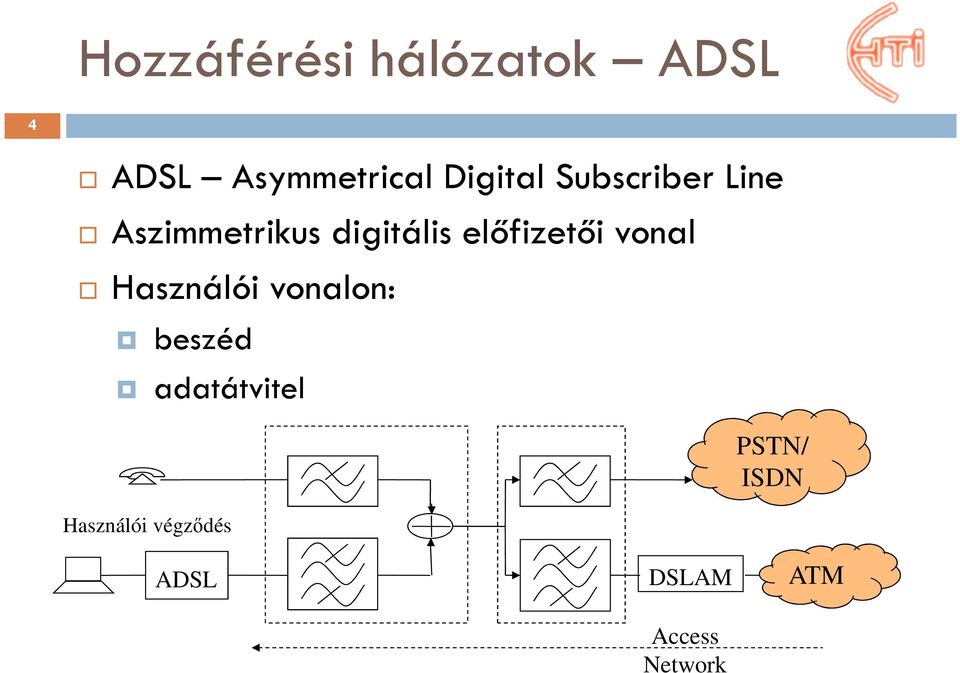

4 Hozzáférési hálózatok ADSL 4 ADSL AsymmetricalDigital SubscriberLine Aszimmetrikus digitális előfizetői vonal Használói vonalon: beszéd adatátvitel Használói végződés PSTN/ ISDN ADSL DSLAM ATM Access Network

5 5 Hozzáférési hálózatok ADSL

6 Hozzáférési hálózatok ADSL 6 Repeater Regenerátor Business Visszaállítja a jelet Erősítő Felerősíti a jelet ADSL szolgáltatás akár 16 km-ig Deployment w/ Repeaters Deployment w/o Repeaters Service Provider Regenerator Regenerator Regenerator Consumer Government & Education

7 Hozzáférési hálózatok ADSL 7 Paraméterek (példa) Maximális leltöltési sebesség 18 Mbit/s Maximális feltöltési sebesség 1,5 Mbit/s Garantált leltöltési sebesség 6 Mbit/s Garantált feltöltési sebesség 0,5 Mbit/s

8 Hozzáférési hálózatok SDSL 8 SDSL Symmetric Digital Subscriber Line Szimmetrikus digitális előfizetői vonal n x 64 kbit/s átvitelére vonali sebesség k x 384 kbaudegy érpáron áthidalható távolság: 2 4 km (regenerálás nélkül) n x 64 kbit/s SDSL SDSL n x 64 kbit/s

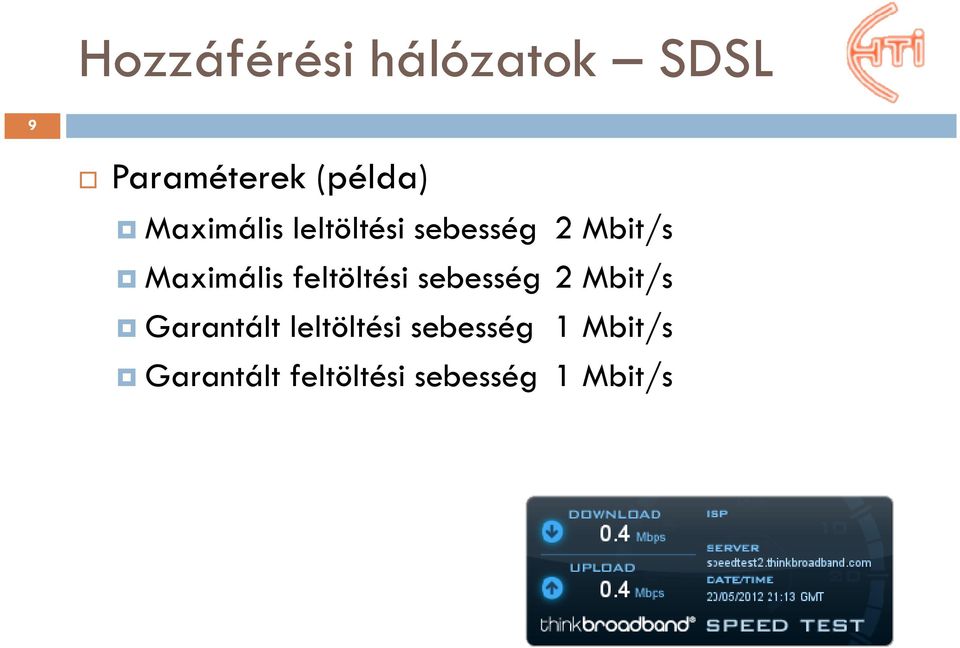

9 Hozzáférési hálózatok SDSL 9 Paraméterek (példa) Maximális leltöltési sebesség 2 Mbit/s Maximális feltöltési sebesség 2 Mbit/s Garantált leltöltési sebesség 1 Mbit/s Garantált feltöltési sebesség 1 Mbit/s

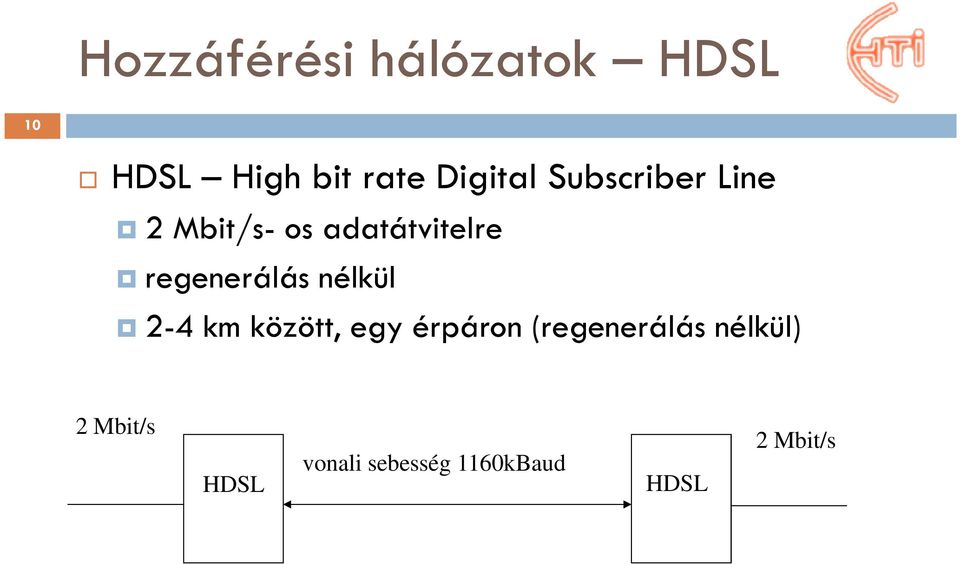

10 Hozzáférési hálózatok HDSL 10 HDSL High bit ratedigital SubscriberLine 2 Mbit/s- os adatátvitelre regenerálás nélkül 2-4 km között, egy érpáron (regenerálás nélkül) 2 Mbit/s HDSL vonali sebesség 1160kBaud HDSL 2 Mbit/s

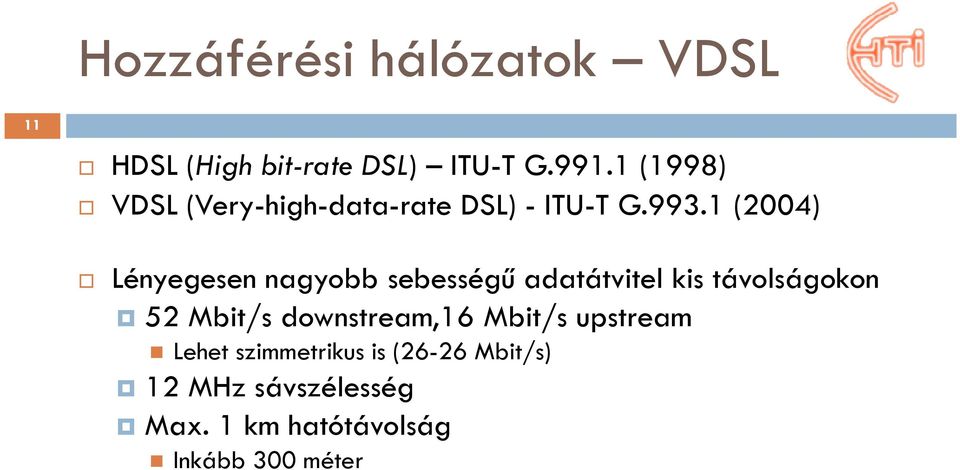

11 Hozzáférési hálózatok VDSL 11 HDSL (High bit-rate DSL) ITU-T G (1998) VDSL (Very-high-data-rate DSL) - ITU-T G (2004) Lényegesen nagyobb sebességű adatátvitel kis távolságokon 52 Mbit/s downstream,16 Mbit/s upstream Lehet szimmetrikus is (26-26 Mbit/s) 12 MHz sávszélesség Max. 1 km hatótávolság Inkább 300 méter

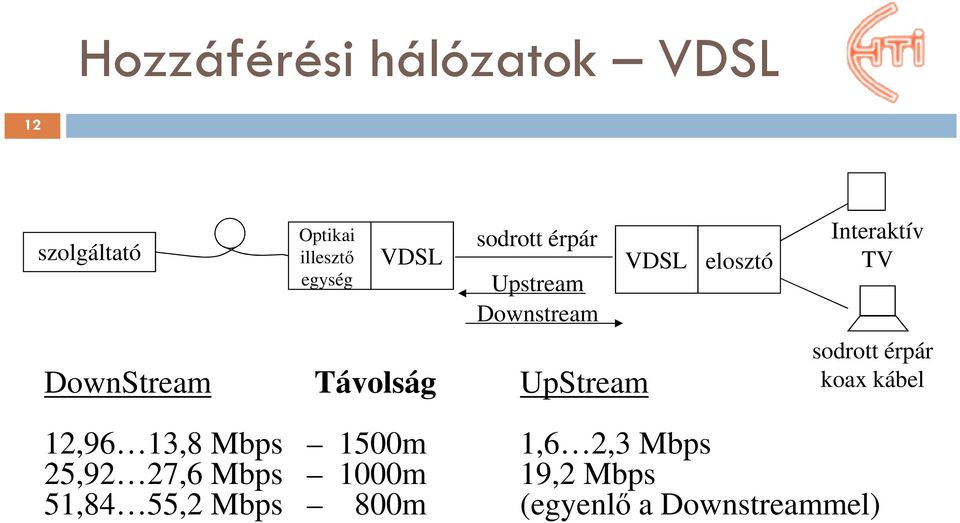

12 Hozzáférési hálózatok VDSL 12 szolgáltató Optikai illesztő egység VDSL sodrott érpár Upstream Downstream DownStream Távolság UpStream VDSL elosztó Interaktív TV sodrott érpár koax kábel 12,96 13,8 Mbps 1500m 1,6 2,3 Mbps 25,92 27,6 Mbps 1000m 19,2 Mbps 51,84 55,2 Mbps 800m (egyenlő a Downstreammel)

13 13 Hozzáférési hálózatok VDSL

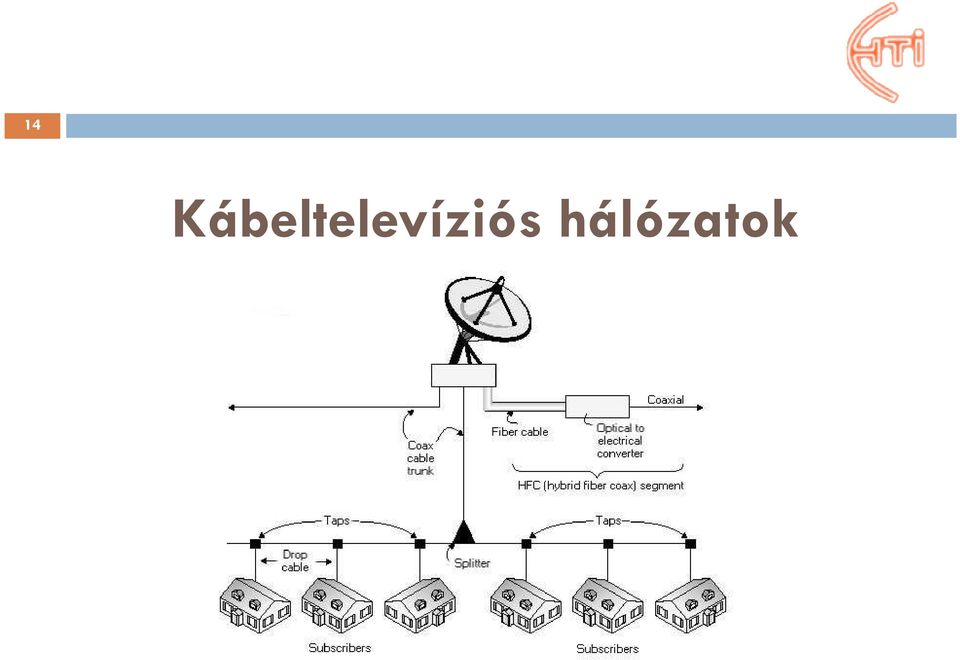

14 14 Kábeltelevíziós hálózatok

15 A frekvenciasáv felosztása ,5 862 MHz RETURN PATH VISSZA IRÁNYÚ SÁV FORWARD PATH ELŐFIZETŐI IRÁNYÚ SÁV 5 16,1 17,5 48,5 56, MHz HKR rádiósáv átm adatátvitelre felhasználható sáv RI TV csatorna adatátv átm 87, / / MHz FM rádiósáv analóg KTV sáv hipersáv UHF sáv UHF sáv A FREKVENCIASÁV FELOSZTÁSA

16 16 Tipikus házhálózati struktúrák

17 17 Erősítő és elosztó

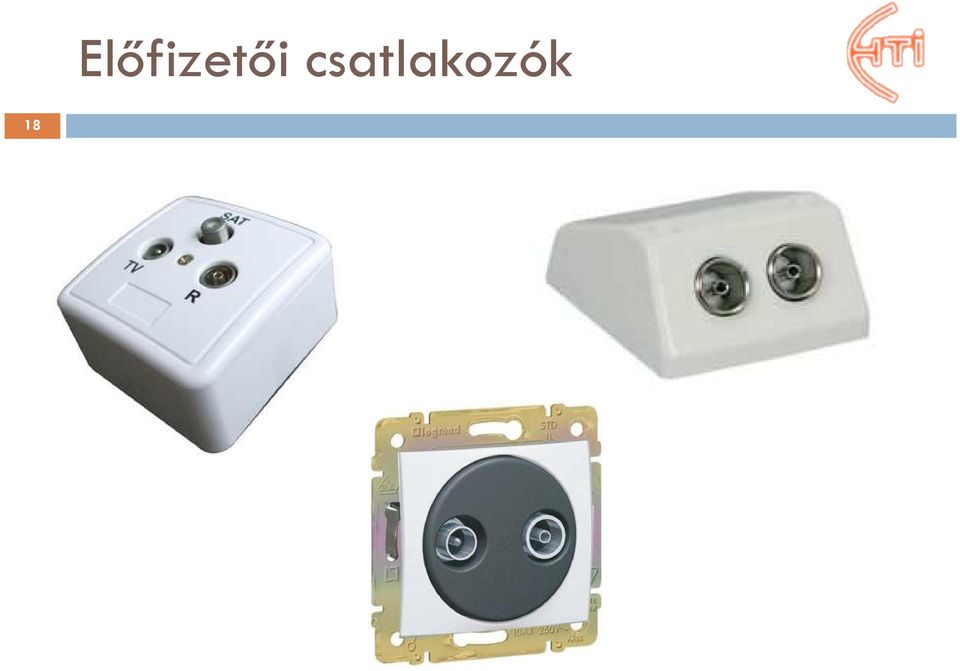

18 18 Előfizetői csatlakozók

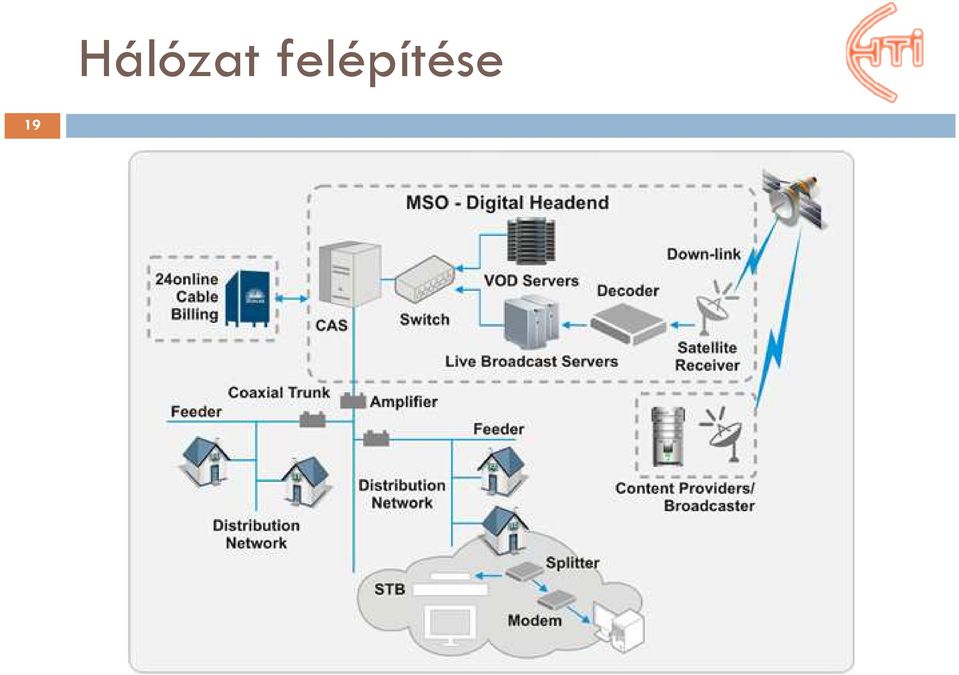

19 19 Hálózat felépítése

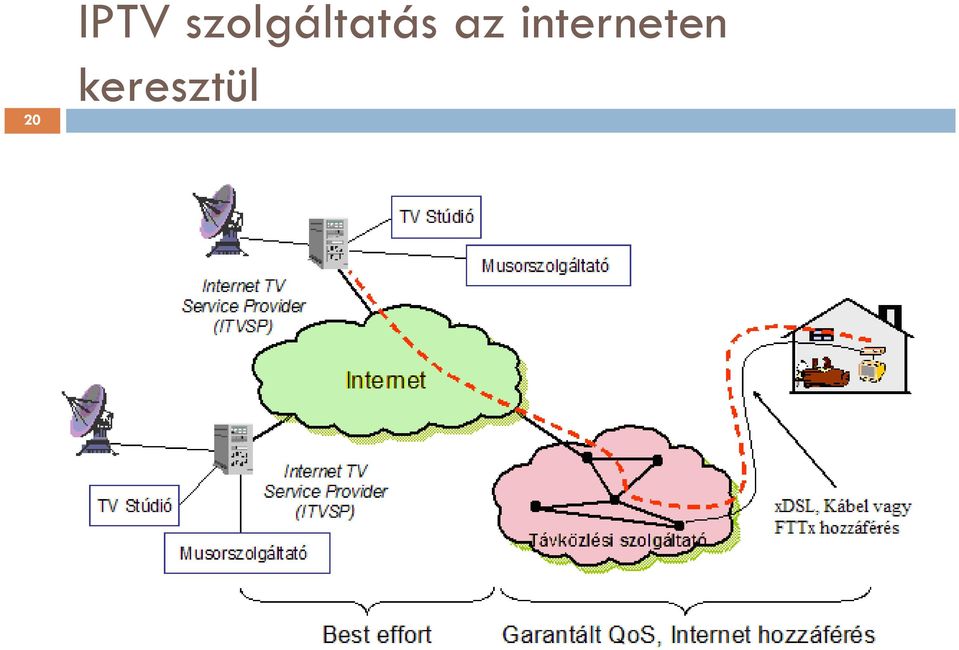

20 20 IPTV szolgáltatás az interneten keresztül

21 21 FTTX hálózatok

22 22 FTTX = Fiber To The X X=Something FTTx FiberTo The x Fényvezető szállal a/az FTTB FiberToThe Building -épületig FTTC FiberToThe Curb-járdáig FTTD FiberToThe Desk asztalig FTTE FiberToThe Enclosure-kerítésig FTTH FiberToThe Home -lakásig FTTN Fiber ToThe Neighborhood-környékig FTTO FiberToThe Office -irodáig FTTP Fiber To The Premises helyiség/épületig FTTU FiberToThe User-felhasználóig

23 FTTxpéldák

24 FTTxelőnyei Nagy adatátvitel akár nagy távolságra is Könnyen feljavítható / bővíthető Alacsony üzemeltetési költség Nem zavarja az elektromos interferencia

25 Az FTTX-hálózatnagysága 25 Felhasználó és a csomópont közti távolság lehet 10m és 10km között. Az FTTX-hálózat100m és 2000m között változik az esetek többségében.

26 26 FTTH hálózat építő elemei

27 27

28 HFC hálózatok 28 Meglévő, kiépített infrastruktúra Nagy sávszélesség DS irányban Végponti eszközök cseréjével upgradelhető Analóg lekapcsolással a kapacitás nő Internet- sávszélesség igény nő

29 HFC hálózatok felépítése 29 Hybrid Fiber Coax(HFC) HOST Fejállomás Opt. Gyűrű (1550 nm) gerinc Kerületi optikai hálózat (1310 nm) ONU Családi házak HOST HOST ONU Lakótelep Passzív leágazó Kétirányú vonalerősítők

30 KábelTVhálózat, mint osztott média 30 A szegmensben lévő összes előfizető ugyanazt a frekvenciasávot és ugyanazt a fizikai közeget látja A szegmens mérete a lefedett hálózatrész nagyságától, valamint az optikai adók-vevők arányától függ Egy szegment tipikusan lakás Downstream, és 500 lakás Upstream irányban

31 KTV frekvencia allokációs stratégia AnalógTV 3. DVB-C digittv (17CH) 2. Internet Docsis (5CH) 4. EuroDocsis 2.0, 3.0 (12CH) MHz >Upstream< > Downstream < 1. Analóg TV 2. DVB-C 3.EuroDocsis LTE interference MHz

32 32 GPON

33 A GPON rendszer 33 GPON (Gigabit-capable Passive Optical Networks), Gigabit sebesség átvitelére képes passzív optikai hálózatok Alkalmazás: FTTH, fényvezető a lakásig Splitter= optikai teljesítményosztó, típusok: 1:2, 1:4, 1:8, 1:16, 1:32, 1:64 Épület Telefon Internet HGW TV lakás ONT Fényvezető szál ONT Splitter ONT ONT ONT ONT ONT Splitter Splitter Fényvezető szál Fényvezető szál Optikai rendező OLT PON port 1 GE 10 GE IP hálózat ONT

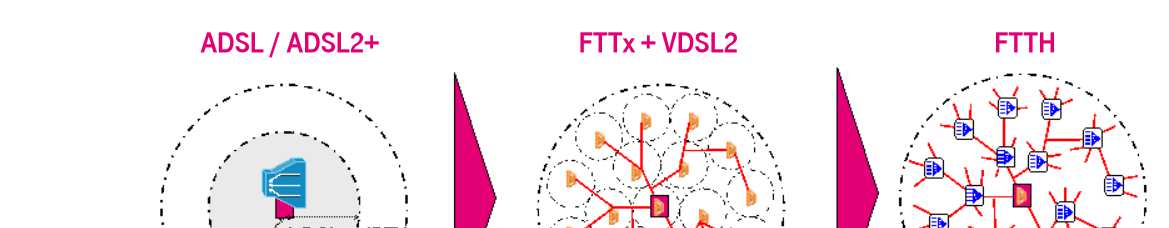

34 34 Szélessávú vezetékes elérési hálózati trendek

35 35 Optikai elérési hálózati megoldások

36 36 PON szabványosítás

37 37 PON szabványok összehasonlítása

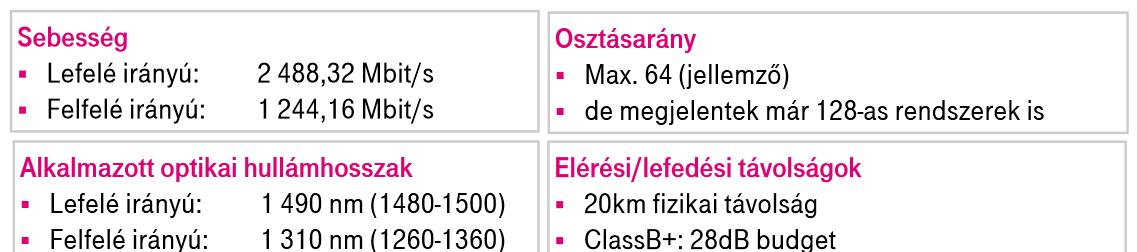

38 38 GPON hálózat teljesítő képessége

39 39 PON technológia továbbfejlesztése

40 OLT helyszínek 40 Optikai vonalvégződtető(optical Line Terminal - OLT)

41 41 OLT helyszínek

42 Platformok sávszélessége 42 Kábel Földi Műhold (DVB-C) (DVB-T) (DVB-S) Analóg csatornák induláskor: 3 (leendő multiplexek) max száma max.: 4 Egy csatorna 50Mbps 24Mbps 58Mbps sávszélessége (256QAM) (40Mbps DVB-T2) (DVB-S2) Teljes elérhető sávszélesség MPEG-2 SD programok száma MPEG-4 SD csatornák száma MPEG-4 HD csatornák száma 4Gbps Mbps 5Gbps (160Mbps) űrszegmensenként induláskor: max: 30 űrszegmensenként induláskor: max: 60 űrszegmensenként induláskor: max: 18 (21) űrszegmensenként

43 43 TV jelátviteli technológiák összehasonlítása DVB-T Egyirányú, korlátos sávszélességű közeg Sat Leghatékonyabb broadcast TV jel szétosztás Egyirányú közeg KTV Aszimmetrikus, kétirányú nagy sávszélességű közeg EuroDocsis 3.0 Channel bonding lehetőségei Digital divident sáv használata ( MHz) Optika Extrém nagy sávszélességű kétirányú közeg Lassan terjed el Leg időtállóbb

44 A TV szolgáltatás evolúciója előtti idők Infrastruktúra alapú szolgáltatás Döntően tradicionális lineáris TV-zés Fogyasztási kényszer Műsorcsomagok között Nem infrastruktúra alapú szolgáltatás Igény szerinti TV-zés 2015 után Személyre szabott bitfolyam Érdeklődési kör alapú TV-zés Ajánló rendszerek, hálózati intelligencia

45 Előfizetői sávszélesség igény 45 TV Broadcast csökken HD műsorok száma növekszik Interaktivitás igénye nő Internet Átlag sávszélesség nő Telefon Hang- kis sávszélesség igény Videotelefon

46 Új előfizetői szokások 46 Lineáris TV-zés csökkenése hosszútávon Igény szerinti videózás Több képernyős fogyasztás Ipad 3 felbontása meghaladja a HDTV-t (2048 x 1536) Letöltés Streamelés

47 Előfizetői sávszélesség szükséglet 47 Ma elérhető sávszélesség 240Mbps (1Gbps?) Letöltéshez? 240Mbps- óránként 700GB naponta 16,5TB letöltés? Streameléshez? 24 HD film párhuzamosan?

48 Átviteli közegek versenye 48 Koax Árelőny- meglévő infrastruktúra esetén Optika Zöldmezős beruházásnál lehet olcsóbb Sávszélesség előny Hosszútávon az optika kiépítése nem megkerülhető

49 Mi a TriplePlay? 49 A TriplePlay a telefon, adat/internet és videó szolgáltatások olyan együttese, amely egyetlen átviteli közegen érkezik a felhasználóhoz. Ez az átviteli közeg lehet a KTV szolgáltató, koaxiális illetve optikai kábelekből álló hálózata, vagy egy telefonszolgáltató rézérpárakból álló hálózata.

50 50 TriplePlay gazdasági szempontok

51 A hálózat konvergenciája 51 Egyetlen szolgáltató mindenhol Egységes szolgáltatások Egységes profil Közös számlázás Előnyös Szolgáltatónak Felhasználónak (?)

52 Változó szokások, trendek 52 Fix vonal használata dramatikusan csökken a klasszikus szolgáltatások körében Mobil felhasználók száma tovább növekszik annak ellenére hogy a penetráció már elég magas Szélessávú Internet telepítések gyors növekvési tendenciát mutatnak

53 53 Vezetékes telefonvonalak elterjedése és kihasználtsága

54 54 Mobil telefonok elterjedtsége és kihasználtsága

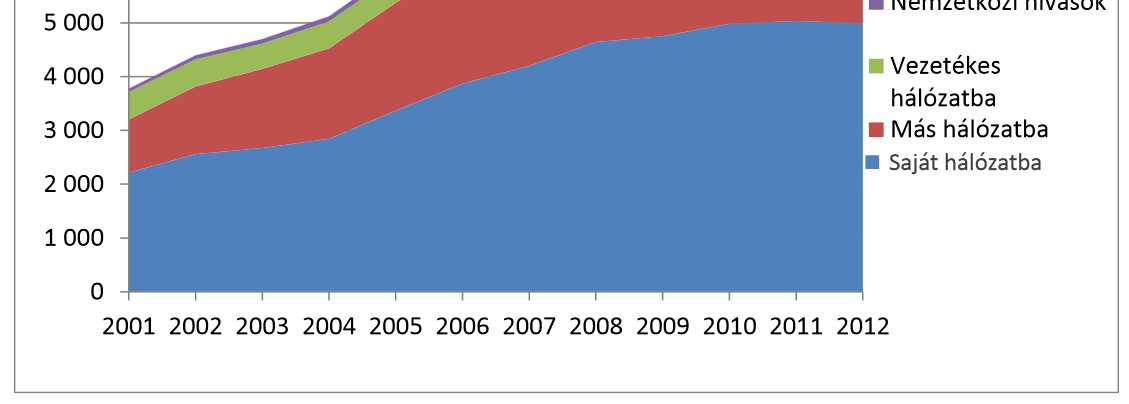

55 55 Vezetékes hálózatból kiinduló hívások száma

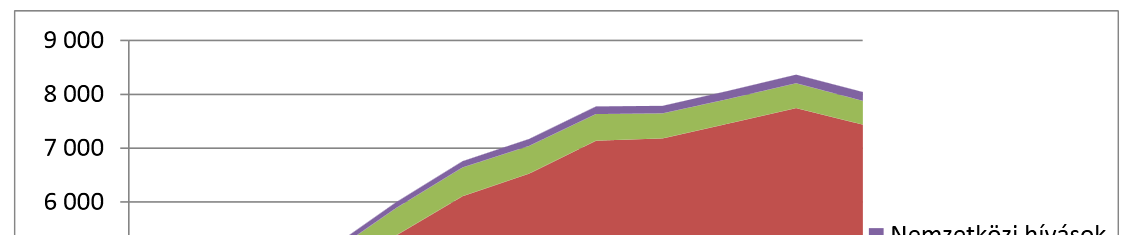

56 56 Mobilhálózatból kiinduló hívások száma

57 57 Technológiai hálózatok

58 Technológiai hálózatok 58 Közlekedési technológiai hálózatok Csővezetéki szállítás A villamosenergia rendszer technológiai hálózata Vízügyi hálózat

59 Közlekedési technológiai hálózatok 59 Vasúti technológiai hálózatot áruszállítást személyszállítás "Szállításirányítási Rendszer" (SZIR)

60 Közlekedési technológiai hálózatok 60 Vasúti optikai technológiai hálózat

61 Közlekedési technológiai hálózatok 61 Vízi-közlekedési technológiai hálózat GPS (Global Positioning System) INMARSAT (International Maritime Satellite Organisation) 1979 óta

62 Közlekedési technológiai hálózatok 62 Közúti-közlekedési technológiai hálózat UTINFORM elsősorban rádiós Vezetékes és vezeték nélküli megoldások

63 Közlekedési technológiai hálózatok 63 Légi-közlekedési technológiai hálózat Földi és a fedélzeti rádiólokáció Vezetékes és vezeték nélküli megoldások

64 Csővezetéki szállítás 64 Kőolaj, gáz, kőolajtermék csővezetéki szállítás hálózata Különcélú távközlő hálózat Távközlő kábelek Távközlő kábelek nyomvonala megegyezik a csővezeték nyomvonalával

65 Csővezetéki szállítás 65 Vízvezetéki szállítás hálózata Optikai hálózat

66 Csővezetéki szállítás 66 Szennyvíz csatorna hálózata Optikai hálózat

67 A villamosenergia rendszer 67 technológiai hálózata Független kétutas elérhetőség Mikrohullámú gerinchálózat Optikai gerinchálózat

68 68 A villamosenergia rendszer technológiai hálózata A Magyar Villamos Művek hálózata
