1 TERVEZÉS A GYAKORLATBAN Szomolányi Tiborné 2009 november

2 Fejlesztés tervezés folyamata 1 Felmérési terv 3 2 Szabványok, gyártók adatai Becslések, Evolúció folyamata referenciák Üzleti terv

3 Fejlesztéstervezés tervezés folyamata 2

4 A tervezési szakaszok Optikai hozzáférési hálózat (felhordó)tervezési területei: Rendszertechnikai tervezés, Optikai kábelhálózatok tervezése, Elvi szintű tervezés Kiviteli terv készítés Nyomvonali építés tervezés Szerelési terv készítés 1. Rendszertechnikai tervezés a teljes ellátási terület méretezése, eszközeinek meghatározása, a Központi Egységtől (OLT v. HUB) az előfizetőkig. A tervezés bemenő információit (pl.az ellátandó terület adatai, az alkalmazható berendezések típusa, stb.) és a tervezési irányelveket (esetleg a terv tartalmi követelményét is), a megrendelő szolgáltatja.

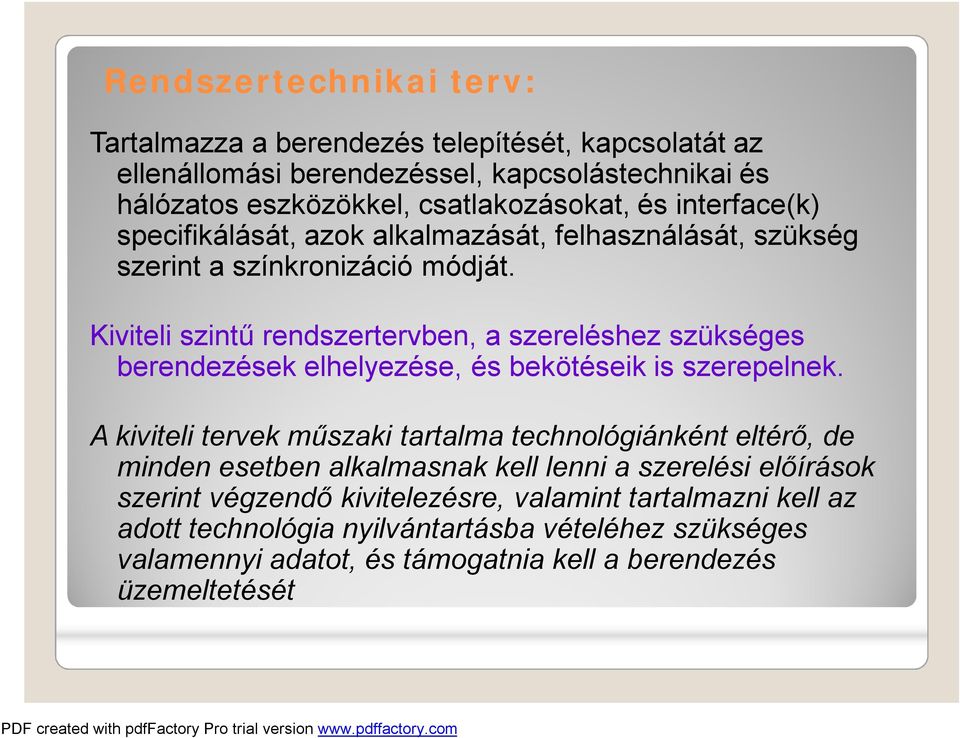

5 Rendszertechnikai terv: Tartalmazza a berendezés telepítését, kapcsolatát az ellenállomási berendezéssel, kapcsolástechnikai és hálózatos eszközökkel, csatlakozásokat, és interface(k) specifikálását, azok alkalmazását, felhasználását, szükség szerint a színkronizáció módját. Kiviteli szintű rendszertervben, a szereléshez szükséges berendezések elhelyezése, és bekötéseik is szerepelnek. A kiviteli tervek műszaki tartalma technológiánként eltérő, de minden esetben alkalmasnak kell lenni a szerelési előírások szerint végzendő kivitelezésre, valamint tartalmazni kell az adott technológia nyilvántartásba vételéhez szükséges valamennyi adatot, és támogatnia kell a berendezés üzemeltetését

6 Elvi rendszertechnikai terv (Egyszerűsített) Meghatározni a távközlési rendszer jellemzőit - a műszaki követelmények - fölülről lefelé. 1. Modellezni kell a teljes infokommunikációs összeköttetést végponttól végpontig (makromodell, nagyvonalú rendszerterv.) 2. E terv alapján lefelé haladva kerülnek meghatározásra és kiosztásra, a rendszerelemek, eszközök, berendezések követelményei. Az egyszerűsített rendszertervbentehát, előírják a jelzések, jelszintek, áramköri jellemzők értékeit, előfizetőtől előfizetőig. Követelményei az összeköttetés egészének műszaki jellemzőit írják le. A rendszertervek legfőbb követelmény csoportjait általában szabvány írja elő.

7 Fő követelmény csoportok: Rendszer felépítése, azaz logikai és funkcionális architektúrája. (A rendszer alkotóelemei, alrendszerek, berendezések helye és kapcsolata) Az átvitt jelek minősége. (Jelszintek, jelsebesség, jelalak, jeltorzulás és modulációs zaj, csillapítás, stb.) Az összeköttetés folytonossága. (zavarérzékenység, kiesések) Az üzenetek irányítása, kezelése. (jelzések és protokollok, szinkonizálás) Hálózatvezérlés:(forgalomirányítás, felügyelhetőség, riasztások és biztonsági jelzések stb.) Előfizető kiszolgáló képesség. (előfizetők száma, forgalmi kapacitás, kiterjeszthetőség, forgalmi terhelhetőség és túlterhelhetőség. ) Interfész követelmények (beillesztési követelmények) a meglévő rendszerek, vagy más platformok illetve ahálózat vezérlő és aszámlázó rendszer felé.

8 A KIVÁLASZTOTT OPTIKAI RENDSZER ALAPJÁN, Meg kell határozni: A TERÜLET TÉRKÉPEIN a : lehetséges OPTIKAI ÚTVONALAT (igényekhez illesztve), TÁPLÁLÓ VEZETÉKEK ÚTVONALÁVAL, AKTÍV OSZTÓK (OLD) HATÁRAI ONU TERÜLETEK vagy PASSZÍV OSZTÓK HELYE, ONU-K ÉS ONT-K lehetséges HELYE, OPTIKAI SZÁLAK FELHASZNÁLÁSI TERVE, ANYAG ÉS BERENDEZÉS LISTÁK RENDSZER-TERV RENDSZER TELEPÍTÉS TERVEZÉS FÉNYVEZETŐ SZÁLKIOSZTÁSI TERV FÉNYVEZETŐ HÁLÓZAT LÉTESÍTÉS TERVEZÉSE

9 Elvi hálózati rendszerterv készítés A telepítendő rendszer ismerete alapján Felmért igények térképre helyezése, ONUk, ONTk elvi helyének meghatározása (végpontoktól a nyomvonal és igényszámok figyelembevételével) Aktív osztó(k) helyének, határainak meghatározása. ONUk, ONTk kapacitás pontosítása, interfészek megadása Optikai szakaszok megengedett csillapítás értékeinek meghatározása. A tervezett rendszer elvi rajzának elkészítése feltüntetve az Optikai és a szükséges átviteli eszközöket, az összekötő optikai szakaszokat, csatlakoztatásokat. Az ONUk, ONTk számozását. Lista készítés az ONUk ról Szükség esetén egyes ONU-k elvi rajza

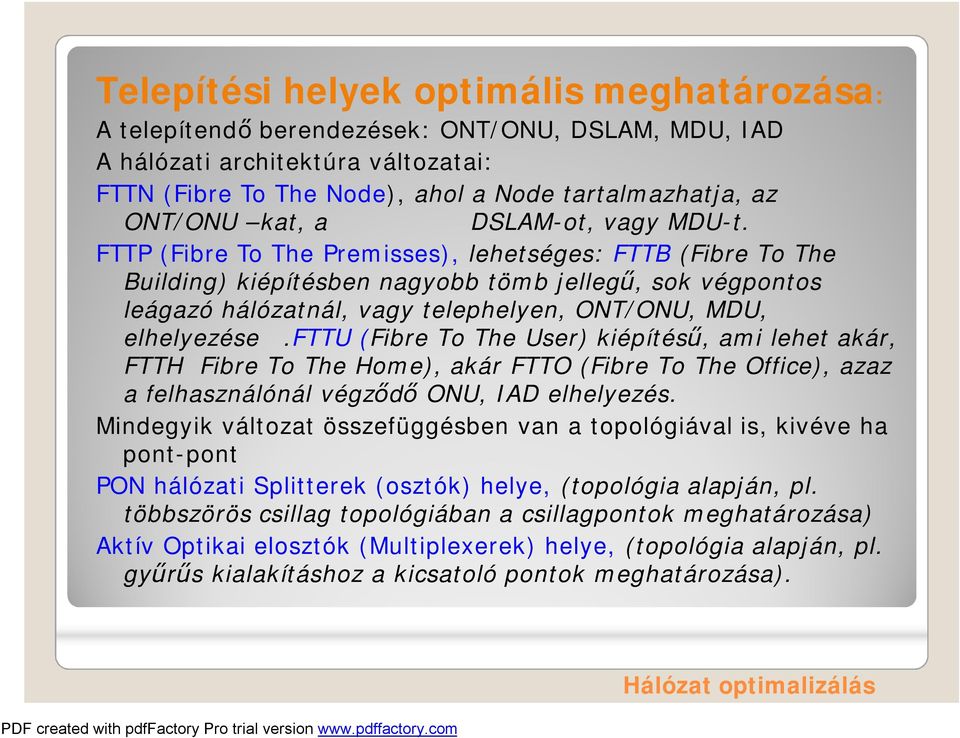

10 Telepítési helyek optimális meghatározása: A telepítendő berendezések: ONT/ONU, DSLAM, MDU, IAD A hálózati architektúra változatai: FTTN (Fibre To The Node), ahol a Node tartalmazhatja, az ONT/ONU kat, a DSLAM-ot, vagy MDU-t. FTTP (Fibre To The Premisses), lehetséges: FTTB (Fibre To The Building) kiépítésben nagyobb tömb jellegű, sok végpontos leágazó hálózatnál, vagy telephelyen, ONT/ONU, MDU, elhelyezése.fttu (Fibre To The User) kiépítésű, ami lehet akár, FTTH Fibre To The Home), akár FTTO (Fibre To The Office), azaz a felhasználónál végződő ONU, IAD elhelyezés. Mindegyik változat összefüggésben van a topológiával is, kivéve ha pont-pont PON hálózati Splitterek (osztók) helye, (topológia alapján, pl. többszörös csillag topológiában a csillagpontok meghatározása) Aktív Optikai elosztók (Multiplexerek) helye, (topológia alapján, pl. gyűrűs kialakításhoz a kicsatoló pontok meghatározása). Hálózat optimalizálás

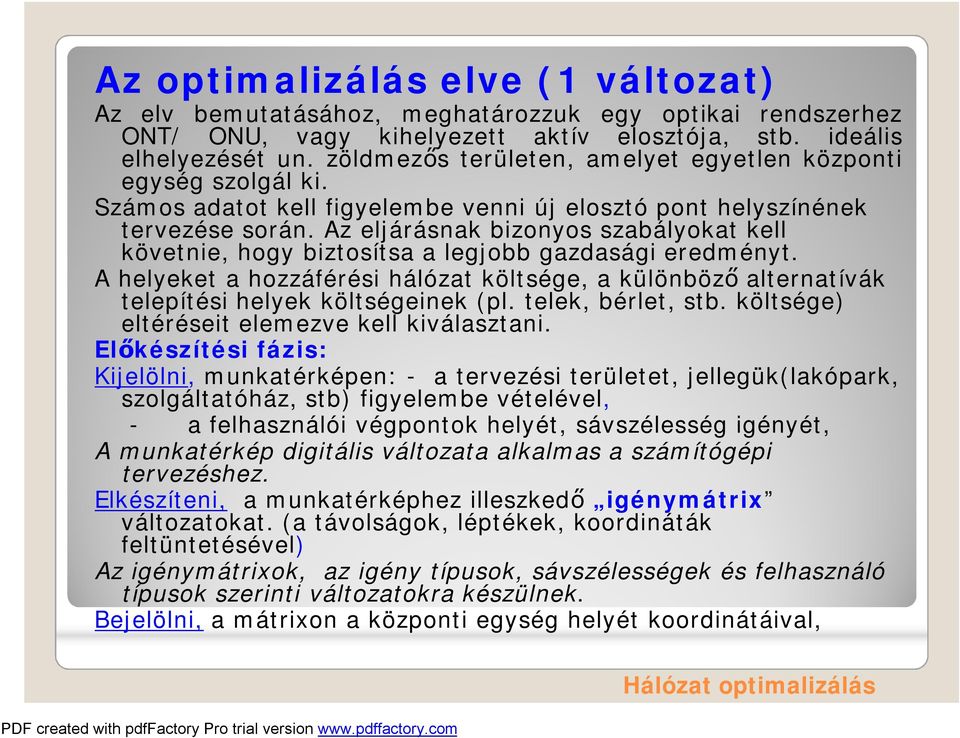

11 Az optimalizálás elve (1 változat) Az elv bemutatásához, meghatározzuk egy optikai rendszerhez ONT/ ONU, vagy kihelyezett aktív elosztója, stb. ideális elhelyezését un. zöldmezős területen, amelyet egyetlen központi egység szolgál ki. Számos adatot kell figyelembe venni új elosztó pont helyszínének tervezése során. Az eljárásnak bizonyos szabályokat kell követnie, hogy biztosítsa a legjobb gazdasági eredményt. A helyeket a hozzáférési hálózat költsége, a különböző alternatívák telepítési helyek költségeinek (pl. telek, bérlet, stb. költsége) eltéréseit elemezve kell kiválasztani. Előkészítési fázis: Kijelölni, munkatérképen: - a tervezési területet, jellegük(lakópark, szolgáltatóház, stb) figyelembe vételével, - a felhasználói végpontok helyét, sávszélesség igényét, A munkatérkép digitális változata alkalmas a számítógépi tervezéshez. Elkészíteni, a munkatérképhez illeszkedő igénymátrix változatokat. (a távolságok, léptékek, koordináták feltüntetésével) Az igénymátrixok, az igény típusok, sávszélességek és felhasználó típusok szerinti változatokra készülnek. Bejelölni, a mátrixon a központi egység helyét koordinátáival, Hálózat optimalizálás

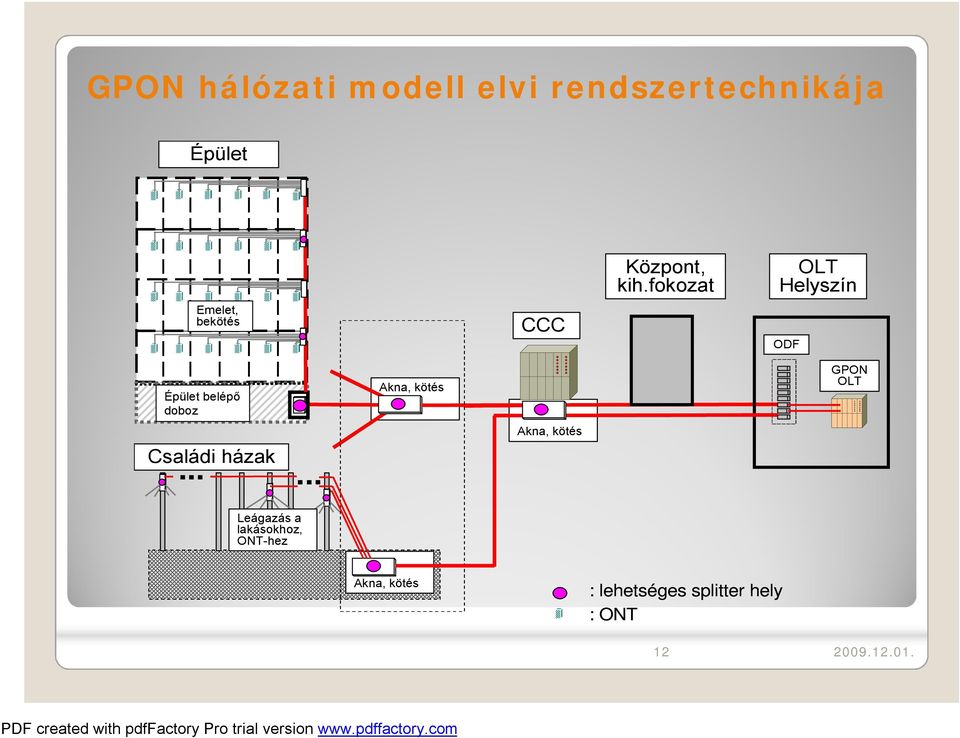

12 GPON hálózati modell elvi rendszertechnikája Épület Emelet, bekötés CCC Központ, kih.fokozat OLT Helyszín ODF Épület belépő doboz Családi házak Akna, kötés Akna, kötés GPON OLT Leágazás a lakásokhoz, ONT-hez Akna, kötés : lehetséges splitter hely : ONT

13 Nem korrekt elvi rendszertechnika

14 Kábelhálózat tervezés folyamata Kábel hálózat Elvi Rendszertechnikai Terv-rajz Kiviteli terv készítés

15 Kábelhálózat tervezés folyamata 2
