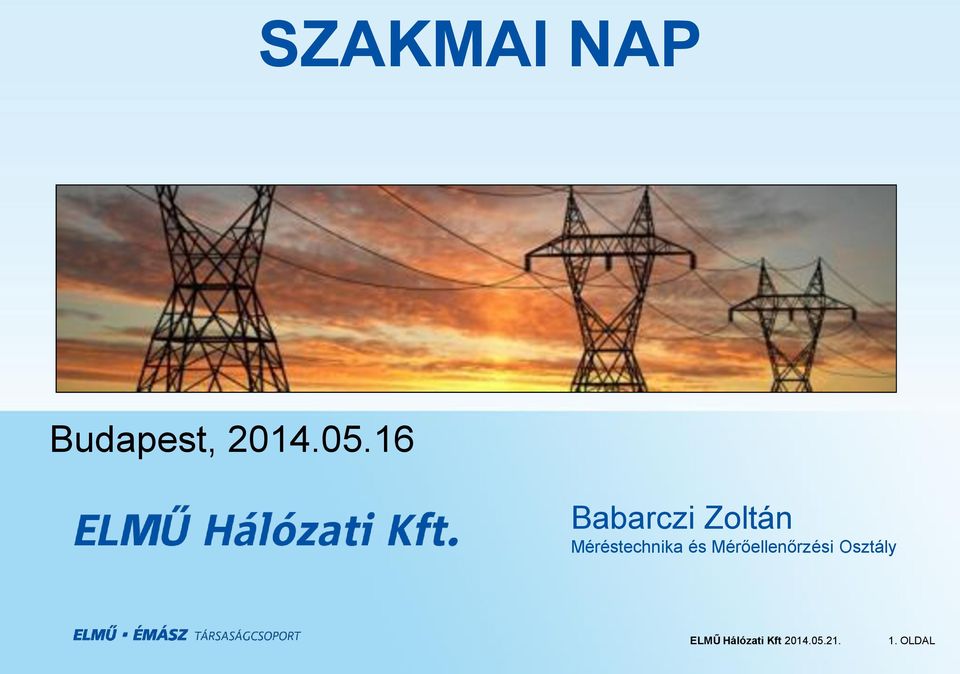

1 SZAKMAI NAP Budapest, Babarczi Zoltán Méréstechnika és Mérőellenőrzési Osztály 1. OLDAL

2 TÉMÁK - Idősoros és profilos elszámolású mérőváltós mérések, - Társasházi összekötő berendezés és mérőhelyek - Mért felhasználói berendezések elosztói engedélyesi szempontjai 2. OLDAL

3 Előírások 3. OLDAL

4 Elosztói engedélyes szempontjai 4. OLDAL

5 Alap rendező elv Értékesíteni a csatlakozási ponton átadott energiát! 5. OLDAL

6 Engedélyes műszaki szempontjai Megbízható, kezelhető hálózat Kis veszteség; műszaki és kereskedelmi 6. OLDAL

7 Csatlakozási alapelvek Minden felhasználó az elosztói engedélyes hálózatához önállóan csatlakozzon. Kivétel a társasház. 7. OLDAL

8 MSZ Csatlakozási pont: a közcélú elosztóhálózat és a felhasználói berendezés tulajdoni határa. E szabvány azt a villamosmű és az összekötő berendezés közötti határpontnak tekinti, tehát ebből a szempontból figyelmen kívül hagyja a fogyasztásmérő berendezést és tartozékait (pl. időprogram-kapcsolót). 8. OLDAL

9 9. OLDAL

10 Mérési pont 10. OLDAL

11 Határpontok általános eset Hálózati leágazási pont Csatlakozási pont Elszámolási, mérési pont Közcélú elosztó hálózat Csatlakozó vezeték 11. OLDAL

12 Határpontok - KÖF Hálózati leágazási pont Csatlakozási pont Elszámolási, mérési pont Közcélú elosztó hálózat Felhasználói hálózat 12. OLDAL

13 Határpontok - társasház Hálózati leágazási pont Csatlakozási pont kapcsolódási pont Elszámolási, mérési pont Csatlakozó vezeték Közcélú elosztó hálózat Méretlen fővezeték Összekötő berendezés Leágazó fővezeték 13. OLDAL

mérési pont Csatlakozó vezeték Közcélú elosztó hálózat

14 Tervezési követelmények 14. OLDAL

15 Honlapok 15. OLDAL

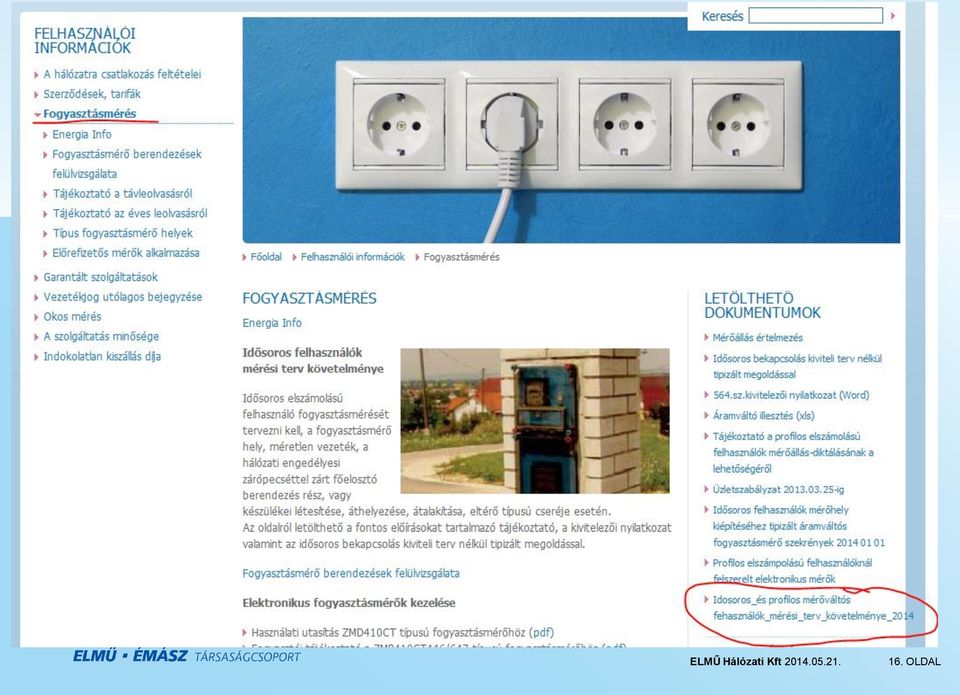

16 16. OLDAL

17 17. OLDAL

18 Mérőváltós kialakítás két fő típusa 18. OLDAL

19 Engedélyes vizsgálatának határai Csatlakozási pont Mért fővezeték végpontja között 19. OLDAL

20 Tervkövetelmények Tervkövetelmények Áramváltó Szekrények 564 nyilatkozat 20. OLDAL

21 Társasházi összekötő berendezés és mérőhely kialakítás 21. OLDAL

22 Alap rendező elv Értékesíteni a csatlakozási ponton átadott energiát! 22. OLDAL

23 Összekötő berendezés VET49. Összekötő berendezés: több felhasználó által használt ingatlan belső vezetékhálózatának nem az elosztó tulajdonában álló, a csatlakozási pont után lévő méretlen szakasza; 23. OLDAL

24 Határ pontok csatlakozó berendezés, csatlakozási pont 24. OLDAL

25 VET 6. Csatlakozóberendezés: az átviteli vagy elosztó hálózat részét képező vezetékrendszer a hozzá tartozó átalakító- és kapcsolóberendezéssel együtt, amely az átviteli vagy elosztó hálózat leágazási pontját a csatlakozási ponttal köti össze. A fogyasztásmérő berendezés a csatlakozóberendezés tartozéka; 25. OLDAL

26 VET 5. Csatlakozási pont: a villamosművek, a villamosmű és a felhasználói berendezés, továbbá a villamosmű, a magánvezeték, a termelői vezeték, illetve közvetlen vezeték tulajdoni határa; 26. OLDAL

27 TERVEZÉS 191/2009.(IX.15.) Korm. Rendelet Az építőipari kivitelezési tevékenységről IV. Fejezet 22. (4) bekezdés c) pont Épületvillamossági kivitelezési dokumentációt kell készíteni, ha 7kWnál nagyobb az építmény elektromos áram teljesítményfelvétele 27. OLDAL

28 VET Vhr. 14. (7) A fogyasztásmérő berendezés elhelyezésére szolgáló mérőhelyet az elosztói szabályzatban meghatározott minimális követelmények és szabályok betartásával kell kialakítani. A mérőhelyet a felhasználó saját költségén alakítja ki. 28. OLDAL

29 Elosztói szabályzat A fogyasztásmérő berendezésről külön tervet kell készíteni, melyet jóvá kell hagyatni az elosztói engedélyessel. A kivitelezést csak az elosztói engedélyes által jóváhagyott terv alapján szabad megkezdeni. 29. OLDAL

30 Msz A csatlakozási pont kiépítésének helye Az elosztóhálózati engedélyessel történő, ettől eltérő megállapodás hiányában a csatlakozási pontot a következők szerint kell megválasztani: ha a több felhasználási helyet tartalmazó épületnek közterületre nyíló kapuja van, akkor ennek (több kapu esetén a főkapunak) kapualjában, könnyen hozzáférhető és kezelhető elhelyezéssel; ha az épületnek, építménynek közterülettel érintkező vagy a közterülettől el nem választott fala van, akkor ennek lehetőleg a külső oldalán, a közterület felől könnyen hozzáférhető és kezelhető elhelyezéssel; ha az ingatlant a közterülettől kerítés választja el, úgy ennek vonalában, a kerítés közterület felőli oldaláról könnyen megközelíthető és kezelhető elhelyezéssel. 30. OLDAL

31 Mérőhely kialakítás helye MSZ Fogyasztásmérőhely 31. OLDAL

32 Mérőhely kialakítás helye 5.1. A fogyasztásmérők elhelyezéséhez szükséges helyet vagy az elosztóhálózati engedélyes tájékoztatása alapján, vagy az elosztóhálózati engedélyessel történő előzetes megegyezés szerint kell biztosítani. 32. OLDAL

33 Mérőhely kialakítás helye egy felhasználó Az elosztóhálózati engedélyessel történő, ettől eltérő megállapodás hiányában új fogyasztásmérőhelyek fogyasztásmérőinek és ezek tartozékainak elhelyezésére a következők szerint kell helyet biztosítani: egyetlen felhasználási helyet tartalmazó épület esetén ennek külső falán, lehetőleg a közterületről látható helyen vagy a közterülettől elválasztó telekhatáron; 33. OLDAL

34 Mérőhely kialakítás helye Társasház több felhasználási helyet tartalmazó épület (épületszekció) esetén vagy épületenként (épületszekciónként) vagy szintenként (ezen belül szekciónként) összegyűjtve az épület mindenki által hozzáférhető közlekedő tereiben. A pince felhasználási helyeinek fogyasztásmérőit a földszinten vagy az alagsorban, a padlás felhasználási helyeiét a legfelső emeleten, kétszintes lakásokét azok bejárati szintjén kell elhelyezni. Csoportos elhelyezés esetén az egyes fogyasztásmérő berendezéseken tartósan és egyértelműen meg kell jelölni, hogy azok mely felhasználási hely fogyasztását mérik. 34. OLDAL

35 MSZ Első túláramvédelmi készülék: a felhasználói vezetékhálózaton fellépő és az azon belül elhelyezett más zárlatvédelmi készülék által meg nem szüntetett zárlat alap- vagy fedővédelemként való lekapcsolására szolgáló, a csatlakozási pont után alkalmazott első túláramvédelmi eszköz. 35. OLDAL

36 Központi vezérlés Több lakásos épületben, ahol várhatóan három, vagy több fogyasztási helyen van igény külön vezérelt mérésre, ott központi vezérlő rendszert kell kiépíteni. 36. OLDAL

37 Feszültségesés 1% Egyidejűség figyelembevételével 37. OLDAL

38 A méretlen fővezetékek nyomvonala, elhelyezése Méretlen fővezetéket épületen belül és az épület határoló falán műanyag védőcsőben, vezetékcsatornában vagy szerelőaknában, mindig a fal külső részén kell vezetni úgy, hogy a vezeték vízszintes és függőleges nyomvonalvezetésű legyen. 38. OLDAL

39 A méretlen fővezetékek nyomvonala, elhelyezése A méretlen fővezeték(ek) rejtett, ellenőrizhetetlen, hozzá nem férhető nyomvonalakon történő vezetése nem megengedett. 39. OLDAL

40 Zárpecsételhetőség 40. OLDAL

41 Bejelentések helye, elérhetőségek Telefon: ELMŰ: ÉMÁSZ: OLDAL

42 KÖSZÖNÖM A FIGYELMÜKET! 42. OLDAL
