GIGászok harca. (G)PON(t)os hálózatok üzemeltetési és meteorológiai előrejelzések. Kolozs Csaba. EQUICOM Méréstechnikai Kft.

Átírás

1 GIGászok harca (G)PON(t)os hálózatok üzemeltetési és meteorológiai előrejelzések Kolozs Csaba EQUICOM Méréstechnikai Kft.

2 Meteorológiai előrejelzések Kiszámíthatatlan, esetenként napra lehet csak megmondani! Nézzük meg inkább hálózatos oldalról, hogy mi merre tartunk?

3 GPON utáni előrejelzések, mi várható? Next Gen. OLT OLT GPON XG-PON 1577/1270 GPON 1490/1310 GPON eszközök Közös Next gen. elemek XG-PON elemek WDM1r Co-Existence Element 1:N Splitter GPON XG-PON GPON XG-PON GPON NG-PON1, XG-PON, ami az első piaci termék és gond nélkül együtt él a GPON-al?

4 GPON utáni előrejelzések, mi várható? NG-PON2, ahol már 4-8 csatornás WDM technikát használunk?

5 GPON utáni előrejelzések, mi várható? Next Gen. OLT OLT GPON XGS-PON 1577/1270 GPON 1490/1310 GPON eszközök Közös Next gen. elemek XG(S)-PON elemek WDM1r Co-Existence Element 1:N Splitter GPON XG-PON GPON XG-PON GPON XGS-PON, ami szimmetrikus 10Gbit/s-os fix hullámhosszas NG-PON2 technika lenne?

6 Minden változik és mégis minden marad a régi! (Claudia Gray) Minden változik! Hagyományos optikai szintmérő NEM használható többet Jelenlegi PON optikai szintmérő NEM használható többet Az RFoG és NG-PON2 technológiák miatt a szűrt 1625 nm port NEM használható többet És mégsem! A hagyományos és a következő generációs PON hálózat tesztelése ugyanazzal az optikai szintmérővel! Új hullámhossz használata üzem alatti hálózatok hibakeresése során RF overlay és az egyes csatornák nagy Tx kimenete miatt optikai csatlakozó vizsgálata (tisztítás és inspekció együtt) egyre fontosabb! A hagyományos műszerek már nem mindenhol jók, de összességében tegyük ugyanazt, mint eddig: OTDR, iolm, videó szonda, stb.

7 Technológiai evolúció

8 Nagyobb csillapítás, nagyobb hullámhosszon Sokkal érzékenyebb a makro hajlításra! A hullámhossz növelésével az optikai mező egyre inkább benyúlik a szál héjába szálhéj szálmag szálhéj Azok a hálózatok, melyek képesek működtetni a GPON-t 1310 és 1490 nm-en, nem biztos, hogy át tudják vinni az NG-PON jeleket 1600 nm környékén!

9 OTDR OTDR offline Makro hajlítás kimérése iolm

10 Nincs új a nap alatt! OTDR the 1 st!

11 NG-PON, WDM és működő hálózat(ok) mérése 1310 nm 1550 nm APD detektor 1625 / 1650 nm Csatoló Csatoló 1600 nm felül áteresztő vagy 1650 nm sávzáró szűrő Csatoló Csatoló 1310 és 1550 nm 1625 vagy 1650 nm Szűrt 1625 nm Szűrt 1650 nm - CWDM, DWDM HFC GPON, 10G/10G- EPON, XGS-PON HFC és RFoG GPON, 10G/10G-EPON, XGS-PON és NG-PON2 nincs szükség szétkapcsolni az ügyfelet az osztónál a méréshez magas szintű QoS karbantartása, zavarás nélkül a hálózaton egy blokkszűrő kell az élő OLT jelhez: vágó szűrő: a spektrum egy széles tartományát nem ereszti át sávos szűrő: 1-1 kiválasztott sávban elnyel vagy átereszt (FWHM)

12 Technológiai evolúció

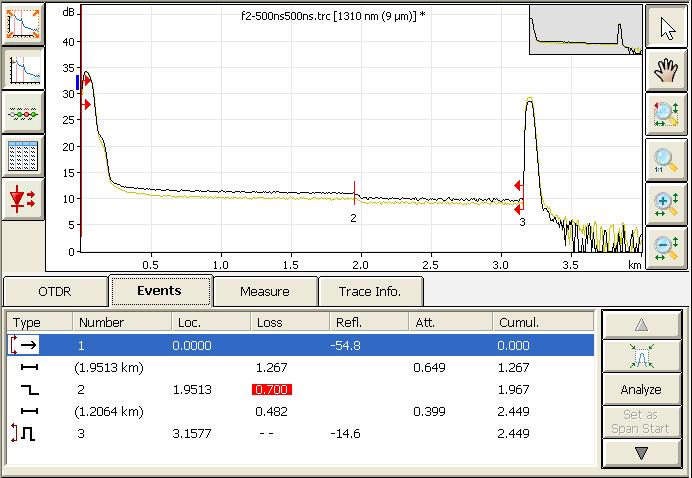

13 Manuális OTDR mérés impulzus távolság 1mérés

14 iolm: sok impulzusos intelligencia & diagnosztika A háttérben dolgozik és amit ebből látunk Start Milyen okos, milyen intelligens és milyen ügyes, a legkisebb Ugrifüles! Teljesítmény (db) Távolság (m)

15 Makro hajlítás kimérése SC/APC 25 m OTDR/iOLM A1 150 m A2 SC/APC 50 m 12 m 1:32 Makro hajlítás 3 db 280 m 800 m

16 FTTH hálózat legfőbb gyengeségei Koszos vagy sérült optikai csatlakozó Makro hajlítás Egyéb (ONT, OLT, nagy osztó csillapítás) 16 % Hibás szplitterek miatt Fontos átmérni az osztókon, valamint látni a 2 osztó közti szakaszokat!

17 Az optikai szál állapota kihatással lehet a jelre! Koszos csatlakozó Makro hajlítás Száltörés vagy nagy csillapítás Tiszta csatlakozó Tiszta szál menedzsment

18 Csatlakozó vizsgálat Miért van szükség automatikus központosításra? Első lépés BÁRMILYEN SZÁL ESETÉN!

19 Egy kezes screenless GO/NO GO működés

20 Tisztítás nélkül egy tapodtat sem! FITELCLEAN optikai csatlakozó tisztító ceruza Patch kábelek és adapterek túloldalán levő csatlakozók (toldók) tisztítására is Egyetlen klikkeléssel Minimum 750 darab tisztítás/klikkelés Cserélhető tisztító szál (Opex takarékos) 3 féle kivitelben (1.25 mm, 2.5 mm és MPO) Visszajelző ablak a tisztítószál állapotáról Sérült Piszkos Tiszta

21 GPON üzemeltetés/monitorozás központból! Amikor P2P hálózatot monitorozunk OTDR-rel, csak egy optikai útvonal elérhető, ezért könnyen láthatjuk és felismerjük a szál végén lévő csatlakozót. Impulzus Visszavert impulzus Szakasz vége Amikor PM2P hálózatot monitorozunk OTDR-rel, akkor két ágra bomlik az útvonal, ezért két szálvéget fogunk látni, amely felismerése komoly kihívás elé állít minket. Szakasz vége

22 GPON üzemeltetés/monitorozás központból! Nagy reflexiójú lezáró szűrő (HRD) Egyszerűség és automatizálás Bárki elvégezheti a mérést Igény szerint és távolról Out-of-band (1650 nm), azaz ugyanaz a megoldás használható üzem alatti méréshez és monitorozáshoz is Mobil tornyok MDU G.Fast Kisvállalkozók CRAN Lakosság GigE szolgáltatások Távoli DSLAM EMS OSS TCP/IP iolm Link-Aware karakterizált szakasz (alapmérés) Aktuális iolm Link-Aware mérés hibahely keresés GIS GPON/XG-PON Mérés hozzáférési pont Nagy reflexiójú demarkációs (HRD) szűrő
