Távközlési hálózatok életciklusai

Méret: px

Mutatás kezdődik a ... oldaltól:

Download "Távközlési hálózatok életciklusai"

Donát Pintér
6 évvel ezelőtt
Látták:

2 Távközlési hálózatok életciklusai Bekapcsolás Optikai jelszínt mérése Csatlakozók tisztaságának ellenőrzése

Optikai beiktatási csillapításmérés (OLTS) Csillapítás definíciója: A becsatolási jelszinthez képesti teljesítmény csökkenés Mérési követelmények: Csillapításmérés műszerpárossal Két irányú (A-B

3 Optikai beiktatási csillapításmérés (OLTS) Csillapítás definíciója: A becsatolási jelszinthez képesti teljesítmény csökkenés Mérési követelmények: Csillapításmérés műszerpárossal Két irányú (A-B és B-A) mérés szükséges Mérési Megoldások: 1. Fényforrás + Teljesítményvevő Előny: Alacsony árkategória Hátrány: Side-by-side referenciafelvétel Tárolás hiánya Nehézkes jegyzőkönyvezés Helycsere

4 Optikai beiktatási csillapításmérés (OLTS) Csillapítás definíciója: A becsatolási jelszinthez képesti teljesítmény csökkenés Mérési követelmények: Csillapításmérés műszerpárossal Két irányú (A-B és B-A) mérés szükséges Mérési Megoldások: 2. Fél-automata beiktatási csillapításmérő Előny: Közepes árkategória Helycsere nem szükséges Eredmények mentése Hátrány: Side-by-side referenciafelvétel Nehézkes jegyzőkönyvezés

5 Optikai beiktatási csillapításmérés (OLTS) Csillapítás definíciója: A becsatolási jelszinthez képesti teljesítmény csökkenés Mérési követelmények: Csillapításmérés műszerpárossal Két irányú (A-B és B-A) mérés szükséges Mérési Megoldások: 3. Automatikus beiktatási csillapításmérő Előny: Távoli referenciafelvétel Helycsere nem szükséges Gyors és automatikus mérések Eredmények egyszerű kezelése Hátrány: Magas árkategória

referenciafelvételhez és méréshez Távoli referenciafelvétel Mérőkábel ellenőrzés Ellenoldali műszer detektálás

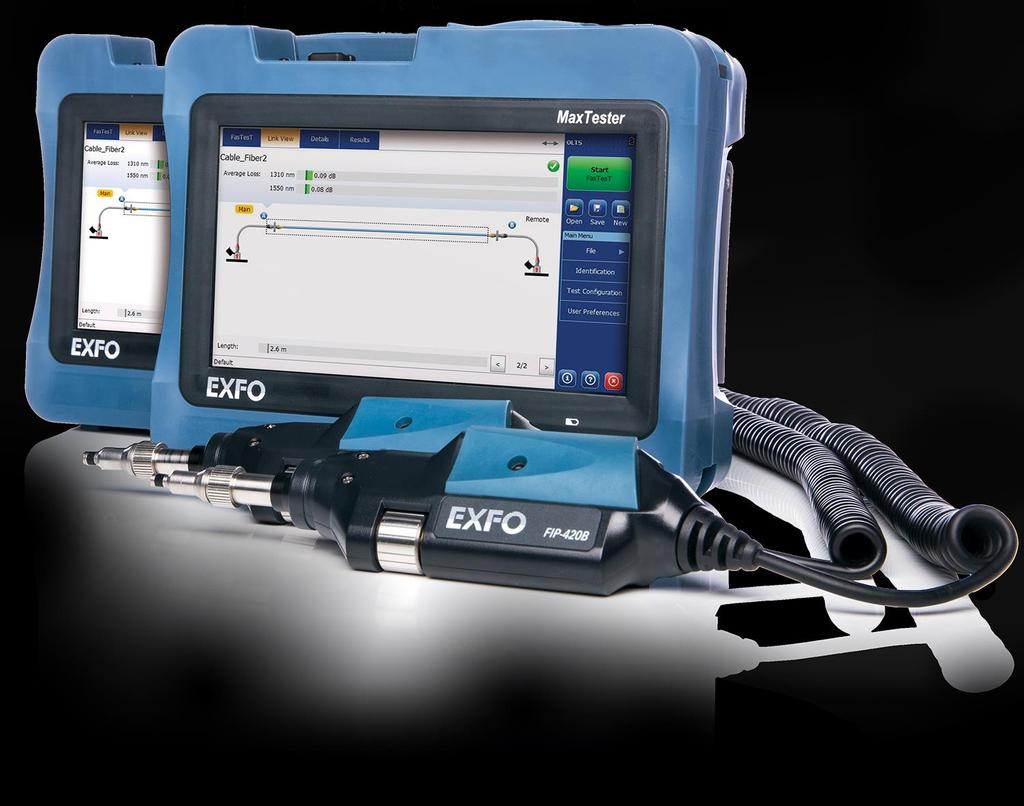

6 MaxTester 900 Automatikus beiktatási csillapításmérő Legfontosabb képességek: Többek között 1310 / 1490 / 1550 nm támogatott hullámhosszak Automatikus két irányú mérések 5mp alatt Mozgó képes és LED-es segítség távoli referenciafelvételhez és méréshez Távoli referenciafelvétel Mérőkábel ellenőrzés Ellenoldali műszer detektálás Szöveges üzenet küldés Tetszőleges küszöbértékek és szabványok szerinti kiértékelés Egyszerű jegyzőkönyvezés Alacsonyabb üzemeltetési költségek

7 Optikai reflexiós csillapítás mérés (ORL) ORL definíciója: A becsatolási jelszint és a teljes szakasz mentén reflektálódott jelszint aránya Mérési követelmények: 1550 nm hullámhosszúságon (analóg videó jel) Központ (OLT) irányából Mérési Megoldás: 3. Automatikus beiktatási csillapításmérő és optikai reflexiós csillapításmérő Előny: Távoli referenciafelvétel Helycsere nem szükséges Gyors és automatikus mérések Eredmények egyszerű kezelése OLTS és ORL mérés Hátrány: Magas árkategória

8 MaxTester 900 Automatikus beiktatási csillapítás és ORL mérőműszer Legfontosabb képességek: Többek között 1310 / 1490 / 1550 nm támogatott hullámhosszak Automatikus két irányú csillapítás és ORL mérések 5mp alatt Mozgó képes és LED-es segítség távoli referenciafelvételhez és méréshez Távoli referenciafelvétel Mérőkábel ellenőrzés Ellenoldali műszer detektálás Szöveges üzenet küldés Tetszőleges küszöbértékek és szabványok szerinti kiértékelés Egyszerű jegyzőkönyvezés Alacsonyabb üzemeltetési költségek

impulzusszélességek, csökkentett holtzónák) Megfontolandó tényezők: Gyakorlatot igénylő, hosszan tartó mérések

9 OTDR mérés Mérés célja: Optikai szál karakterizálása Mérési követelmények: Egy oldali mérés Mérés az ügyfél (ONT) irányából Megfontolások: 1310 / 1550 nm hullámhosszak PON optimalizált OTDR (emelt dinamikatartomány, további impulzusszélességek, csökkentett holtzónák) Megfontolandó tényezők: Gyakorlatot igénylő, hosszan tartó mérések Előtétszál használata javasolt Nem egyértelmű, nehézkes kiértékelés Több mérés elvégzése Bonyolult jegyzőkönyvezés Kizárólag szakértők számára

iolm Az új generációs OTDR mérés Eredmény egyetlen gombnyomás után Nincs szükség találgatásra 85%-al gyorsabb szál karakterizálás Könnyen értelmezhető, link diagramos eredmény megjelenítés

10 iolm Az új generációs OTDR mérés Eredmény egyetlen gombnyomás után Nincs szükség találgatásra 85%-al gyorsabb szál karakterizálás Könnyen értelmezhető, link diagramos eredmény megjelenítés Egyetlen eredmény Azonnali minősítés egyéni küszöbértékekkel, vagy szabványok alapján 20m mérőkábel használata előtétszál helyett Egyszerű jegyzőkönyvezés (link diagram + hagyományos OTDR görbe) Példa

11 Jelszintek ellenőrzése Mérés célja: Ügyfél bekapcsolásakor optikai jelszintek ellenőrzése Mérési megfontolások: Mérés áteresztő módban 1310 nm hullámhosszúságú Burst-ös jelek mérése

Csatlakozók ellenőrzése Mérés célja: Magas reflexiók és csillapítások

Hitelesített (IEC, IPC szerinti) eredmény kijelzés Mérési eredmények kezelése

) Jegyzőkönyv generálás a modilról (.cmax2,.

12 Csatlakozók ellenőrzése Mérés célja: Magas reflexiók és csillapítások kiszűrése 3 fajta mérési mód (SM, MM, SFP) Élő kép a homlokfelületről Hitelesített (IEC, IPC szerinti) eredmény kijelzés Mérési eredmények kezelése Mérési eredmények megosztása (Drop Box, Google Drive, stb.) Jegyzőkönyv generálás a modilról (.cmax2,.pdf) Jegyzetek (kézírás, hang) GPS koordináták rögzítése Képernyő elforgatás Gesztus érzékelés (két ujjas nagyítás) Google Play áruházból letölthető

13 OTDR (iolm) mérés élő hálózatokon Mérés célja: Hiba fajtájának és helyének feltárása élő hálózatokon 1310 nm Csatoló Csatoló 1310 és 1550 nm 1550 nm APD detektor Csatoló 1600 nm felüláteresztő szűrő Csatoló 1625 vagy 1650 nm 1625 / 1650 nm Megfontolandó tényezők: Kizárólag GPON, vagy egyéb hálózatoknál is üzemeltet CWDM, RFoG, DWDM Bizonyos esetekben érdemes a 1650 nm szűrt hullámhosszúság mellett dönteni Aki kéri/elfogadja az 1625 nm hullámhosszúságú OTDR-es mérést annak az 1650 nm hullámhosszúságot is el kell fogadnia

Jegyzőkönyvezés Az előző side-okon bemutatott mérések mindegyike kezelhet a FastReporter2 jegyzőkönyvező szoftverrel OTDR, iolm, OLTS, ORL, FIP (csatlakozó vizsgálat), CD/PMD érések

14 Jegyzőkönyvezés Az előző side-okon bemutatott mérések mindegyike kezelhet a FastReporter2 jegyzőkönyvező szoftverrel OTDR, iolm, OLTS, ORL, FIP (csatlakozó vizsgálat), CD/PMD érések megnyitása és jegyzőkönyvezése Tetszőleges kinézetű jegyzőkönyvek Több fájl együttes kezelése FTB-1, FTB-2 (Pro) keretrendszeren történő használat OTDR és iolm loopback jegyzőkönyvek

15 Összefoglalás ABACUS Business and Wellness Hotel Herceghalom, 2017

16 Műszer konfigurációk I. OTDR és OLTS mérések egymástól függetlenül 2db EXFO MaxTester 945 OLTS 1db EXFO MaxTester 730C OTDR

17 Műszer konfigurációk II. Rugalmas és jövőtálló mérési megoldás 1db EXFO FTB-2 keretrendszer FTBx-730C OTDR és FTBx-945 OLTS modulokkal 1db EXFO MaxTester 945 OLTS

18 Műszer konfigurációk III. Kompakt eszköz hatalmas tudással 1db EXFO FTB-1 v2 keretrendszer FTBx-730C OTDR és FTBx-945 OLTS felszereltséggel 1db EXFO MaxTester 945 OLTS
