3 Szélessávú kényszerpálya Budapest,

4 tartalomjegyzék Az elmúlt 15 év és a jelen Iparági változások, az átalakulás rendszertechnikai összefoglalása Történeti áttekintés: analóg fővonal, ISDN, ADSL, ADSL2, ADSL2+, VDSL2 Elérhető sebességcsomagjaink a betárcsázós internettől napjainkig G ajánlás Annex J spektrumterv VDSL kültéri megvalósítása a Telekomnál Vectoring és Bonding technikai részletek Magyar Telekom tesztek eredményei, a technológia jövőképe a Magyar Telekomnál - INS Vonali teljesítőképesség és szolgáltatás minőség mérés anno és most PSTN ellenőrző mérések, az ISDN mérései xdsl minősítő mérések üzembe helyezés, hibaelhárítás-üzemeltetés /LTS100-tól az EXFO MaxTester 635-ig/ Modem emuláció és egyoldalas mérési hatékonyság, mindig elvégzett tesztek, kedvenc beállítások TU-HSZI egységes műszerparkjának várható előnyei Használati tapasztalatok a terepről: EXFO AXS200/635-Agus145 összevetés Bonding (és Vectoring) mérésekre való felkészülés a Magyar Telekomnál - EXFO technikai támogatás Összefoglalás A partnerségi kapcsolat EQUICOM és Magyar Telekom vonatkozásában

5 Szélessávú kényszerpálya a betárcsázóstól a VDSL2-ig

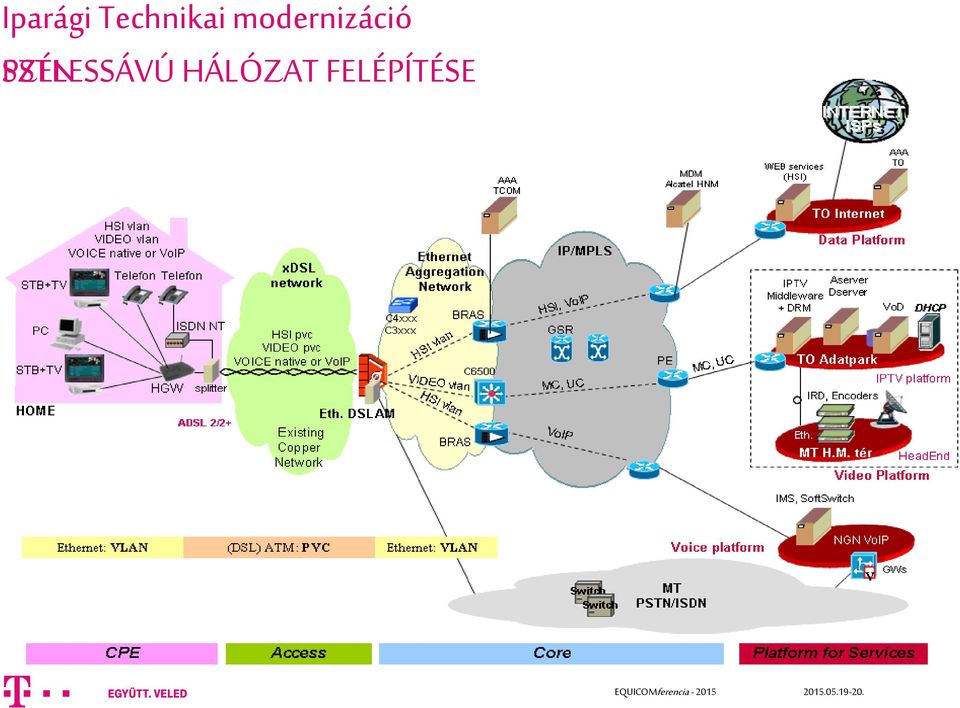

6 Iparági Technikai modernizáció PSTN SZÉLESSÁVÚ HÁLÓZAT FELÉPÍTÉSE

7 Telekom Az ALL IP irányába 56 kbps PSTN Analóg üzem Beszédcélú felhasználás 1-4 khz Központi táplálás Aktív elem nincs 1990-es évek elejétől FAX 384 kbps 20 M x64 kbps ISDN2, ISDN30 Digitális üzem Beszédcélú + adat felhasználás : 138 khz-ig Helyi táplálású aktív elem a végpontokon M ADSL1, 2, 2+ Digitális üzem 2play, 3play, naked, VoIP, IPTV. Frekvencia sáv MHz DSLAM HOST vagy kültéri,cpe ügyfél oldali berendezés VDSL2 Digitális üzem 2play, 3play, naked, VoIP, IPTV. Frekvencia sáv 17 MHz DSLAM kültéri kabinetben ITU ajánlások

8 G és G ajánlás ANNEX J SPEKTRUMTERV Hardvergyártói támogatottság ADSL2 és ADSL2+ Műszergyártói támogatottság EXFO Magyar partner EQUICOM NatCo támogatottság - Magyar Telekom igen létező termék 2012 óta CPE beszerzések előírt feltétele VDSL2 KÜLTÉRI KABINET MSAN szállító Huawei 5600, 5603 Tervezési és telepítési megfontolások Optikai link Réz access Utolsó mérföld elv Helyi elektromos ellátás Klimatizált tér Villámvédelem Szolgáltatások PSTN, VoIP, xdsl, GPON

9 Hogyan működik? VDSL2 - VECTORING zajmérés folyamatos módon minden vonalon berendezés és CPE támogatás 3 2 FEXT, interferencia elemzés minden vonalon és frekvencián le- és feltöltés irányban is 1 szolgáltató, minden vonala Magyar Telekom tapasztalatok 3 anti zaj előállítása valós idejű ellenfázisú jel kibocsátás limitált számú vonal, CPU igény

10 Milyen és miért jó A VDSL2 - BONDING DS [M] 100,0 90,0 80,0 70,0 2 érpár Előnyök Meglévő réz infrastruktúrán Meglévő berendezésen Nagyon alacsony fajlagos telepítési költség Lefedhető távolság és nyújtható sávszélesség jelentősen növekszik! Ősszel bevezetés! Magyar Telekom labor- és terepi tesztek VDSL2 - BONDING Hátrányok 2. érpár kiépítés költség CPE csere port költség licensz 60,0 50,0 40,0 30,0 DS bonding pilot DS bonding lab DS VDSL 20,0 10,0 0,

11 VONALI TELJESÍTŐKÉPESSÉG-, SZOLGÁLTATÁSMINŐSÉG MÉRÉ most anno

12 VONALI PARAMÉTEREK VIZSGÁLATA PSTN Szigetelési ellenállás, hurok ellenállás, aszimmetria Vonali kapacitás, aszimmetria Ellenállás- és kapacitás mérő műszerek ISDN Szigetelési ellenállás, hurok ellenállás, aszimmetria Vonali kapacitás, aszimmetria Vonali zaj, áthallás vizsgálat 138kHz-ig LTS100 ADSL Kezdetben előzetes vonalvizsgálat 1,1 MHz-ig Szigetelési ellenállás, hurok ellenállás, aszimmetria Vonali kapacitás, ill. aszimmetria Vonali zaj, áthallás vizsgálat Szélessávú hosszanti szimmetria Csillapítás, impedancia, reflexiós csillapítás LTS100, ELQ2 ELQ2 Mérési eredményekből számolt U/D sebességet kijelzi, de valós értéket nem kapunk

13 Kihívások a méréstechnikában Gyorsan növekvő ügyfélszám Célműszer, és/vagy menedzselő rendszer? Szélessávú vonalvizsgálat Valós szolgáltatási paraméter vizsgálat dec db dec db dec db - Előminősítés probléma - Kétoldalas mérés Menedzselő rendszer használata terepen nehézkes Laptop, ADSL modem (SM50B) használata terepen nehézkes WB szimmetria Vonali csillapítás Vivőterhelés WB zaj max. ill. tényleges U/D sebesség SNR HEC, FEC, CRC, MŰSZER TENDER KIÍRÁS

14 MILYEN LEGYEN A MŰSZER? 1. Munkaterületen használható, terepi kivitel 2. Támogassa az egyoldalas mérést 3. Mindent egyben. L1, hibahely, szolgáltatás (ADSL, ADSL2+, VDSL2) 4. Előre összeállítható kedvenc mérési sor 5. DSLAM adatok kiolvasása, megjelenítése, szolgáltatás vizsgálat 6. Menthető és exportálható mérési eredmények 7. Támogatás, szervíz 8. Versenyképes ár

15 Műszerek tesztelése

16 A befutók ADSL2/2+ modem szimuláció VDSL2 modem szimuláció SHDSL modem szimuláció, akár 8 huzalos is Ethernet interfész tesztelési és mérési célokra VoIP (Voice over IP) analízis IPTV és VoD analízis STB (Set-Top-Box) emuláció Státusz LED-ek WinAnalyse

17 A befutók Broadcom DSL chipset, INP +, PhyR ADSL2/2+ modem szimuláció VDSL2 modem szimuláció Ethernet interfész tesztelési és mérési célokra 30 MHz spektrum analízis VoIP (Voice over IP) analízis, QoS IPTV (csomag jitter, -vesztés, PCR jitter, MDI, PIDés VoD analízis Hibahely keresés TDR, FDR, híd mérések Státusz LED-ek

18 Eltelt négy esztendő 1. Megbízhatóság 2. Valós eredmények a kijelzőn 3. Strapabíró kialakítás 4. Rugalmas támogatás 5. Versenyképes ár

19 PARTNERSÉG

20 KÖSZÖNJÜK A FIGYELMET! Budapest,
