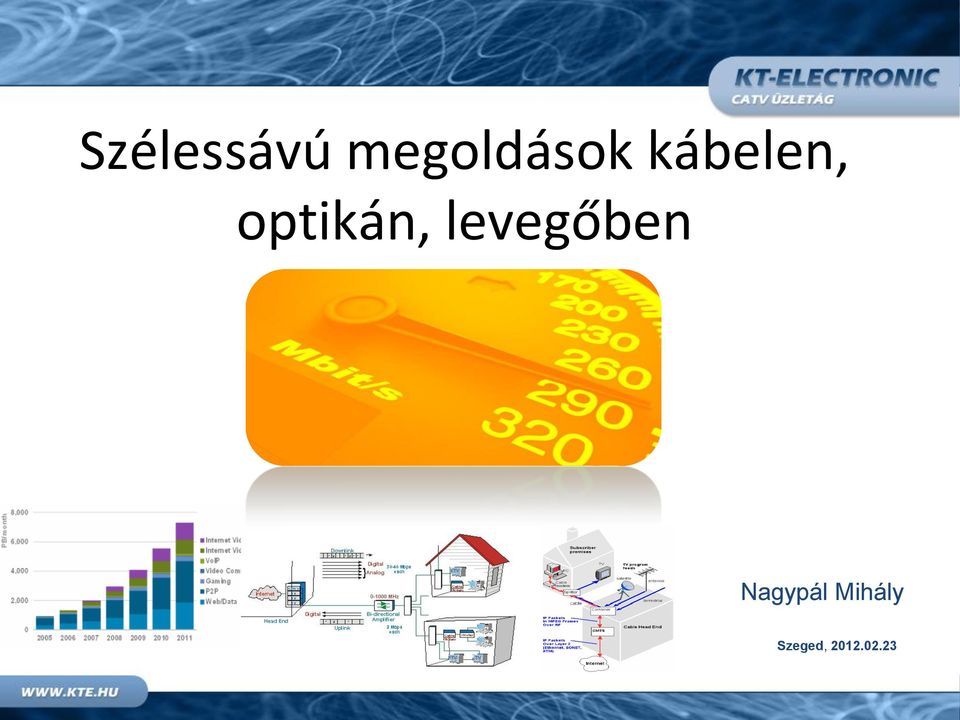

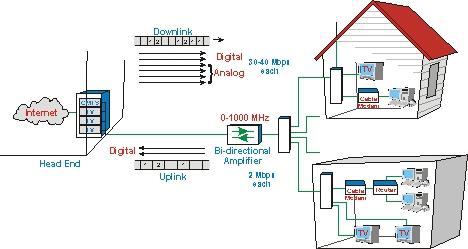

1 Szélessávú megoldások kábelen, optikán, levegőben Nagypál Mihály Szeged,

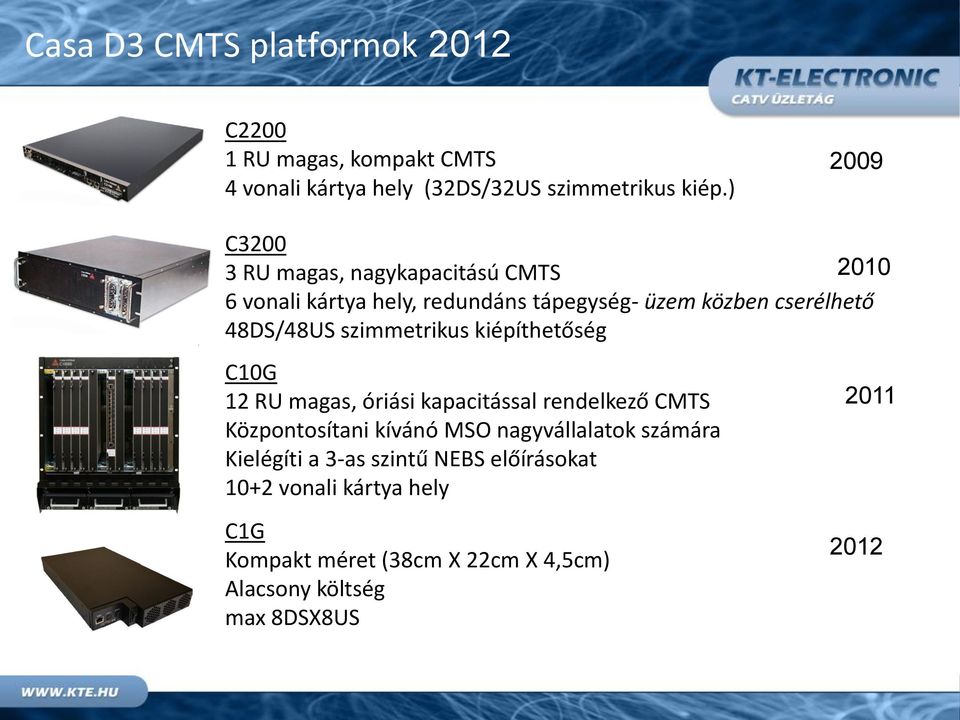

2 Casa D3 CMTS platformok 2012 C RU magas, kompakt CMTS 4 vonali kártya hely (32DS/32US szimmetrikus kiép.) 2009 C RU magas, nagykapacitású CMTS vonali kártya hely, redundáns tápegység- üzem közben cserélhető 48DS/48US szimmetrikus kiépíthetőség C10G 12 RU magas, óriási kapacitással rendelkező CMTS Központosítani kívánó MSO nagyvállalatok számára Kielégíti a 3-as szintű NEBS előírásokat 10+2 vonali kártya hely C1G Kompakt méret (38cm X 22cm X 4,5cm) Alacsony költség max 8DSX8US

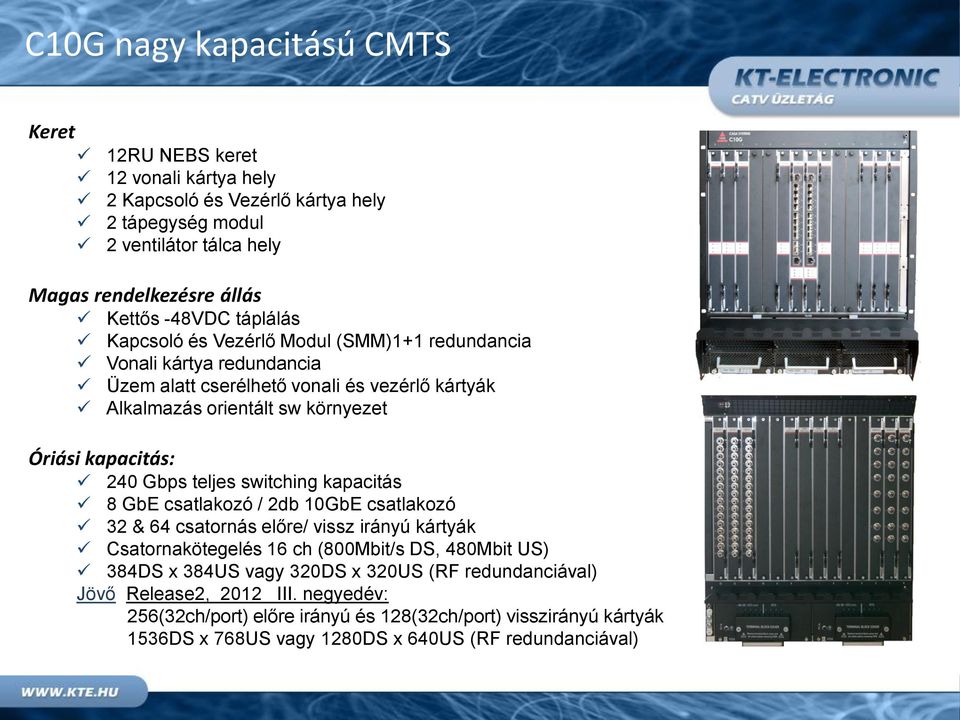

3 C10G nagy kapacitású CMTS Keret 12RU NEBS keret 12 vonali kártya hely 2 Kapcsoló és Vezérlő kártya hely 2 tápegység modul 2 ventilátor tálca hely Magas rendelkezésre állás Kettős -48VDC táplálás Kapcsoló és Vezérlő Modul (SMM)1+1 redundancia Vonali kártya redundancia Üzem alatt cserélhető vonali és vezérlő kártyák Alkalmazás orientált sw környezet Óriási kapacitás: 240 Gbps teljes switching kapacitás 8 GbE csatlakozó / 2db 10GbE csatlakozó 32 & 64 csatornás előre/ vissz irányú kártyák Csatornakötegelés 16 ch (800Mbit/s DS, 480Mbit US) 384DS x 384US vagy 320DS x 320US (RF redundanciával) Jövő Release2, 2012 III. negyedév: 256(32ch/port) előre irányú és 128(32ch/port) visszirányú kártyák 1536DS x 768US vagy 1280DS x 640US (RF redundanciával)

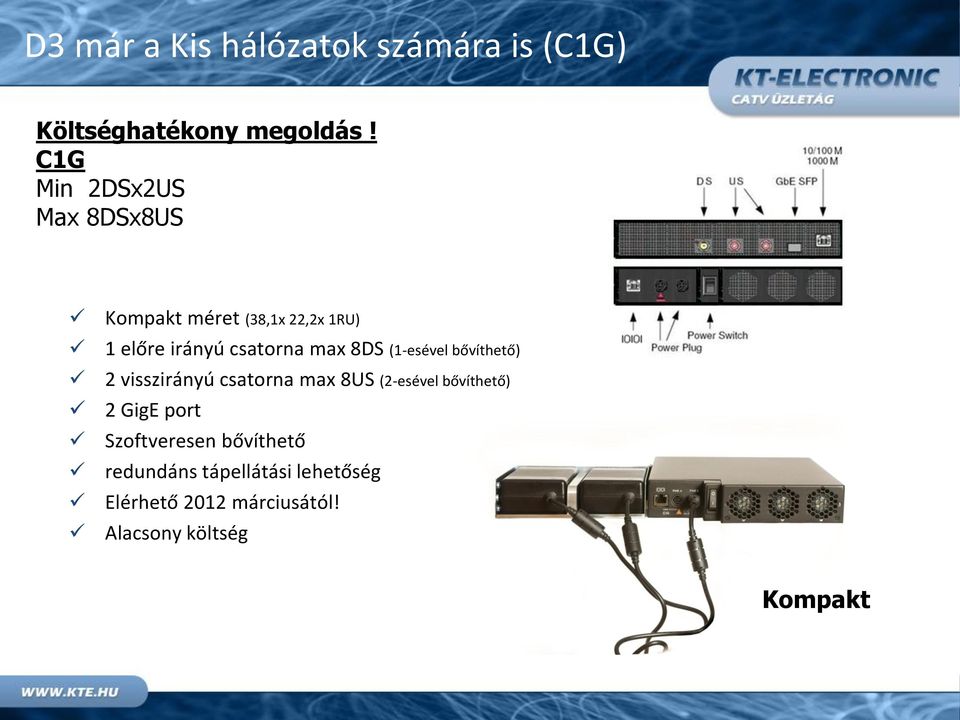

4 D3 már a Kis hálózatok számára is (C1G) Költséghatékony megoldás! C1G Min 2DSx2US Max 8DSx8US Kompakt méret (38,1x 22,2x 1RU) 1 előre irányú csatorna max 8DS (1-esével bővíthető) 2 visszirányú csatorna max 8US (2-esével bővíthető) 2 GigE port Szoftveresen bővíthető redundáns tápellátási lehetőség Elérhető 2012 márciusától! Alacsony költség Kompakt

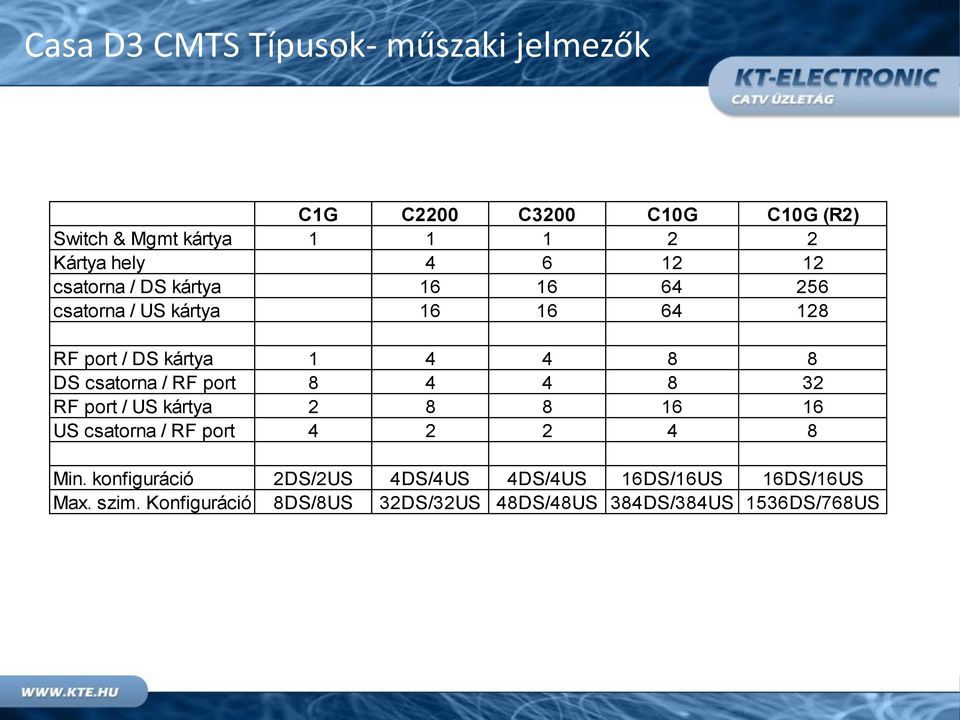

5 Casa D3 CMTS Típusok- műszaki jelmezők C1G C2200 C3200 C10G C10G (R2) Switch & Mgmt kártya Kártya hely csatorna / DS kártya csatorna / US kártya RF port / DS kártya DS csatorna / RF port RF port / US kártya US csatorna / RF port Min. konfiguráció 2DS/2US 4DS/4US 4DS/4US 16DS/16US 16DS/16US Max. szim. Konfiguráció 8DS/8US 32DS/32US 48DS/48US 384DS/384US 1536DS/768US

6 Piaci szereplés 2011 UPC: Jelentős CASA DOCSIS 3.0 CMTS telepítés: ~ 1500 CMTS Svájc, Lengyelország, Magyarország, Románia, Cseh Köztársaság, Szlovénia, Szlovákia, Hollandia, Írország Tele 2 (Svédország): EuroDOCSIS 3.0 telepítés (teljes) Telia Stofa (Dánia): EuroDOCSIS 3.0 telepítés Volia Cable (Ukrajna): DOCSIS 3.0 CMTS-ek KDG, Wtel, Komro (Németország): 2008 óta További telepítések: Hollandia, Oroszország, Németország, Svájc, Románia, Cseh Köztársaság, Lengyelország, Szlovákia, Szlovénia, Norvégia, Svédország, Lichtenstein, Ukrajna, Spanyolország, Ausztria,Lettország, Dánia, Franciaoszág Magyarország: C2200, C3200, C10G telepítések.

7 Néhány magyarországi partnerünk

8 Újdonságok 2012 GPON szabvány támogatás Elkészült az InCa FTTH modul A legújabb fejlesztésnek köszönhetően a GEPON mellett GPON szabvány is Válaszható az S506-os és S511-es kerethez

9 Corecess OLT platformok GEPON vagy GPON szabvány választható! Főbb jellemzők GPON esetén: 2,25 Gbit/s letöltési, 1,25 Gbit/s feltöltési sebesség portonként (GPON) megnövelt 68 (S506) és 208 (S511) Gbps teljes switching kapacitás max. 28 ( S506 ) vagy 48 (S511) Gbit/s uplink max. 16 (S506) vagy 64 (S511) GPON port keretenként akár 4096 végpont keretenként (S511) redundáns tápegység és vezérlő modul S506 Platform - 4 RU - 1 SCM & 4 LIM - 3 tápbemenet (AC vagy DC) - 16 PON port S511 Platform - 7 RU - 2 SCM & 8 LIM - 3 tápbemenet (AC vagy DC) - 64 PON port

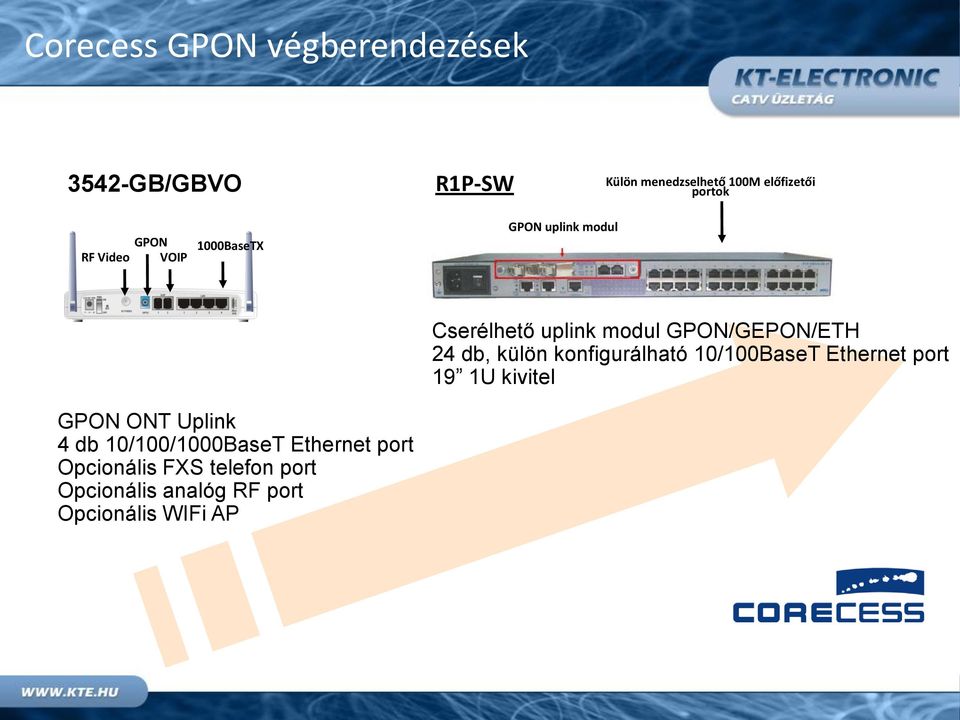

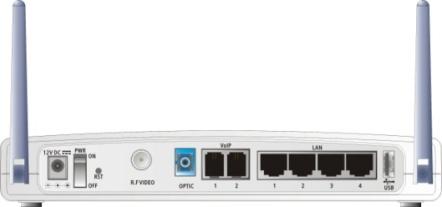

10 Corecess GPON végberendezések 3542-GB/GBVO R1P-SW Külön menedzselhető 100M előfizetői portok GPON RF Video VOIP 1000BaseTX GPON uplink modul Cserélhető uplink modul GPON/GEPON/ETH 24 db, külön konfigurálható 10/100BaseT Ethernet port 19 1U kivitel GPON ONT Uplink 4 db 10/100/1000BaseT Ethernet port Opcionális FXS telefon port Opcionális analóg RF port Opcionális WIFi AP

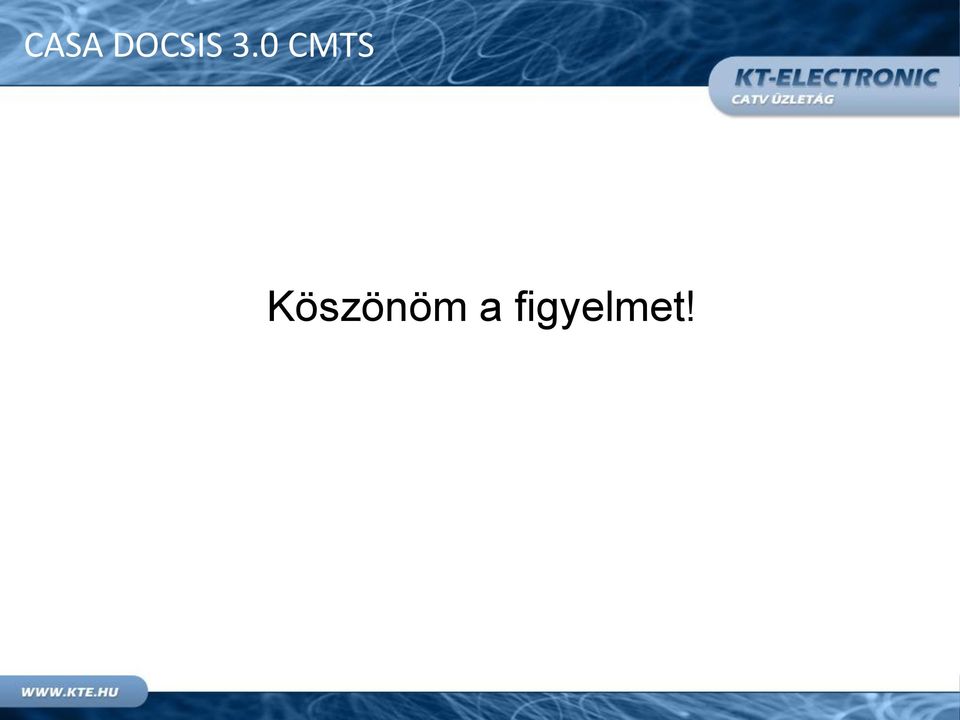

11 CASA DOCSIS 3.0 CMTS Köszönöm a figyelmet!

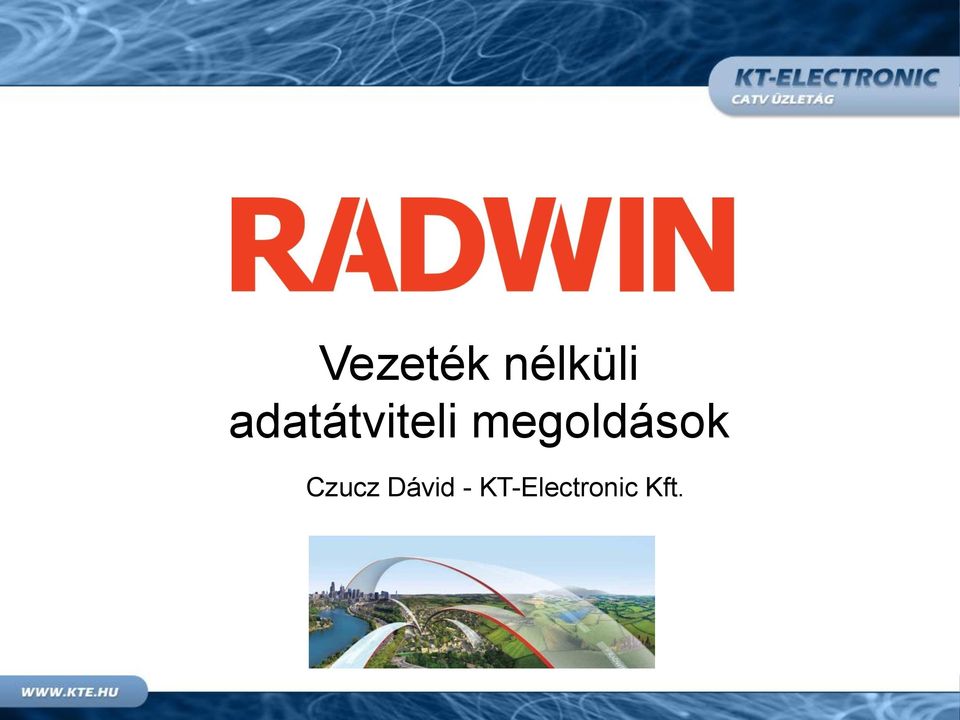

12 Vezeték nélküli adatátviteli megoldások Czucz Dávid - KT-Electronic Kft.

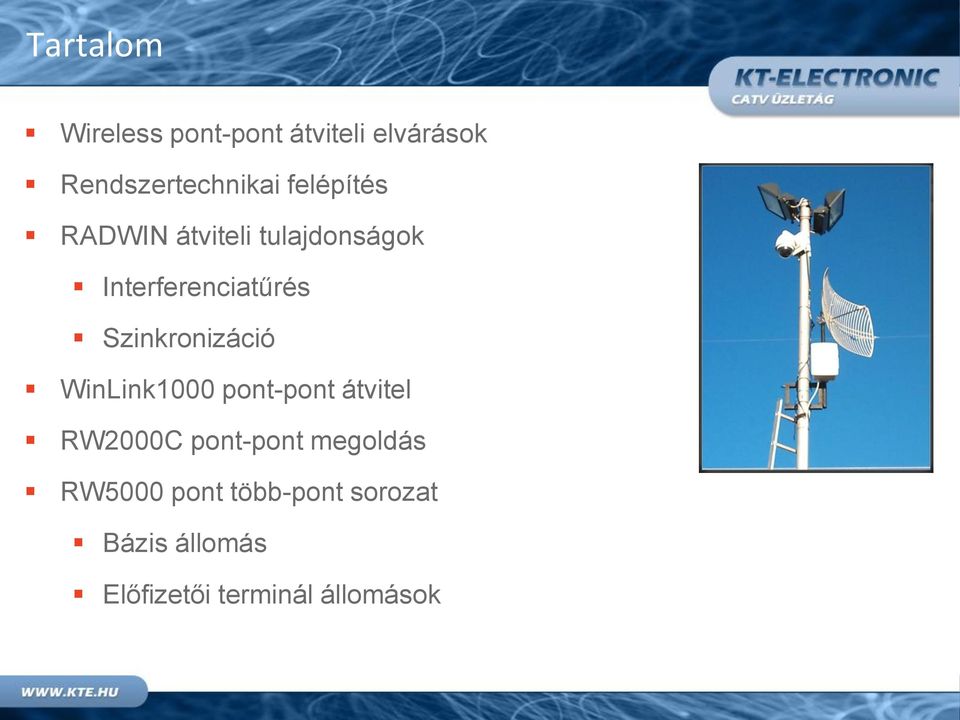

13 Tartalom Wireless pont-pont átviteli elvárások Rendszertechnikai felépítés RADWIN átviteli tulajdonságok Interferenciatűrés Szinkronizáció WinLink1000 pont-pont átvitel RW2000C pont-pont megoldás RW5000 pont több-pont sorozat Bázis állomás Előfizetői terminál állomások

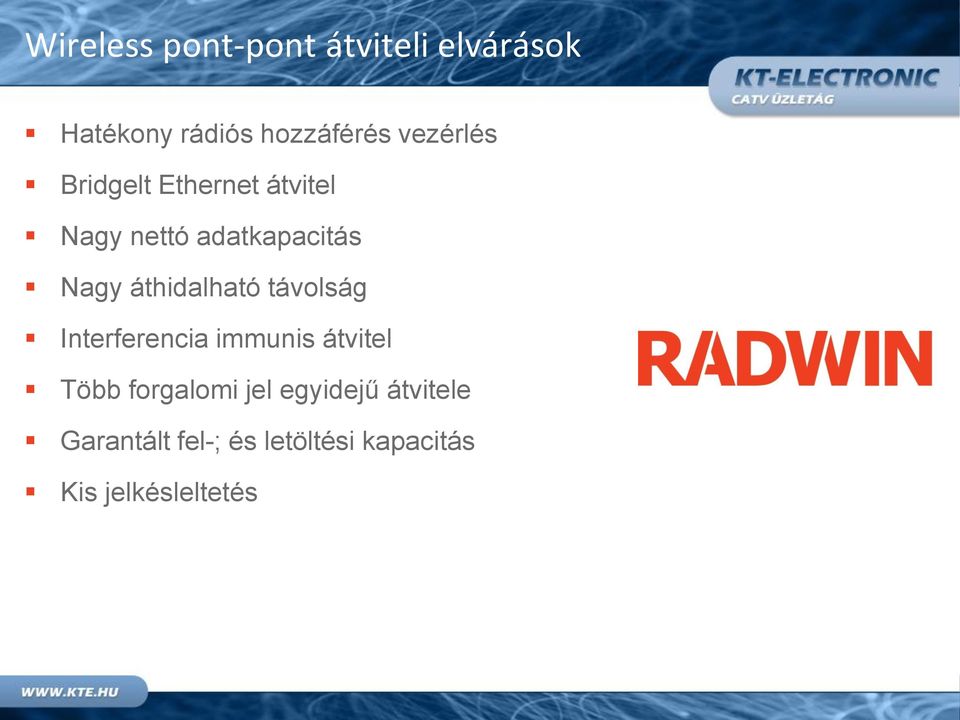

14 Wireless pont-pont átviteli elvárások Hatékony rádiós hozzáférés vezérlés Bridgelt Ethernet átvitel Nagy nettó adatkapacitás Nagy áthidalható távolság Interferencia immunis átvitel Több forgalomi jel egyidejű átvitele Garantált fel-; és letöltési kapacitás Kis jelkésleltetés

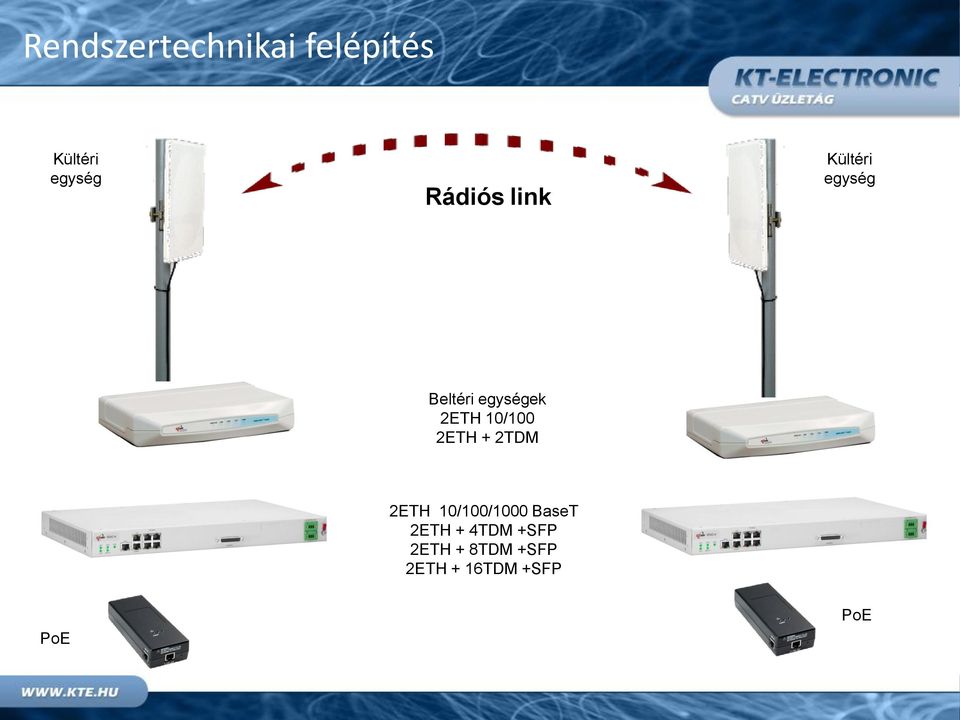

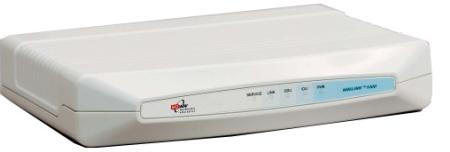

15 Rendszertechnikai felépítés Kültéri egység Rádiós link Kültéri egység Beltéri egységek 2ETH 10/100 2ETH + 2TDM 2ETH 10/100/1000 BaseT 2ETH + 4TDM +SFP 2ETH + 8TDM +SFP 2ETH + 16TDM +SFP PoE PoE

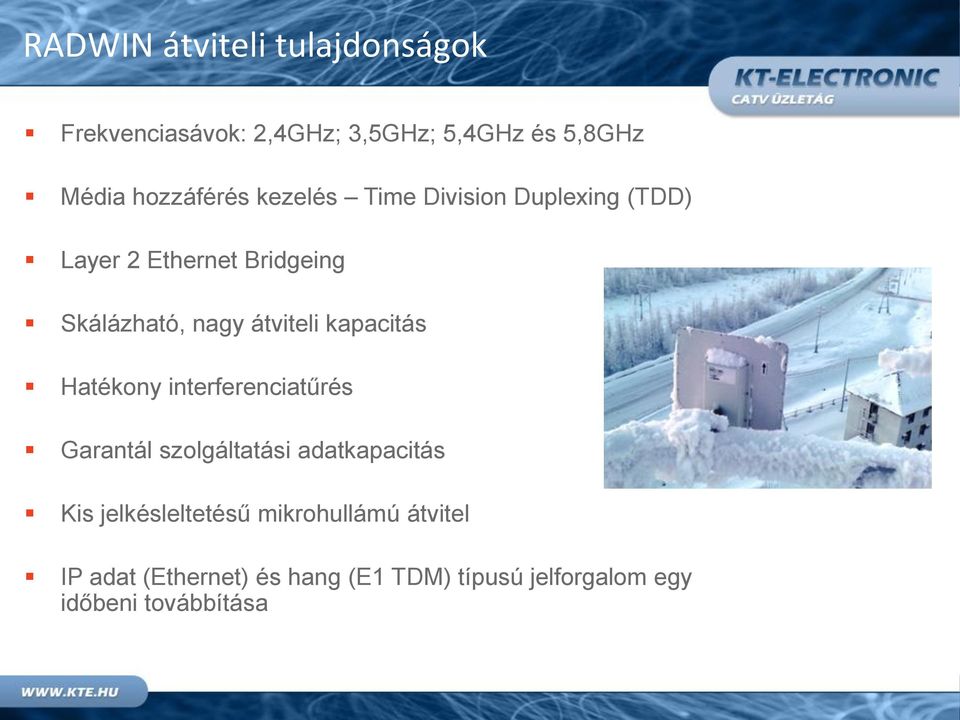

16 RADWIN átviteli tulajdonságok Frekvenciasávok: 2,4GHz; 3,5GHz; 5,4GHz és 5,8GHz Média hozzáférés kezelés Time Division Duplexing (TDD) Layer 2 Ethernet Bridgeing Skálázható, nagy átviteli kapacitás Hatékony interferenciatűrés Garantál szolgáltatási adatkapacitás Kis jelkésleltetésű mikrohullámú átvitel IP adat (Ethernet) és hang (E1 TDM) típusú jelforgalom egy időbeni továbbítása

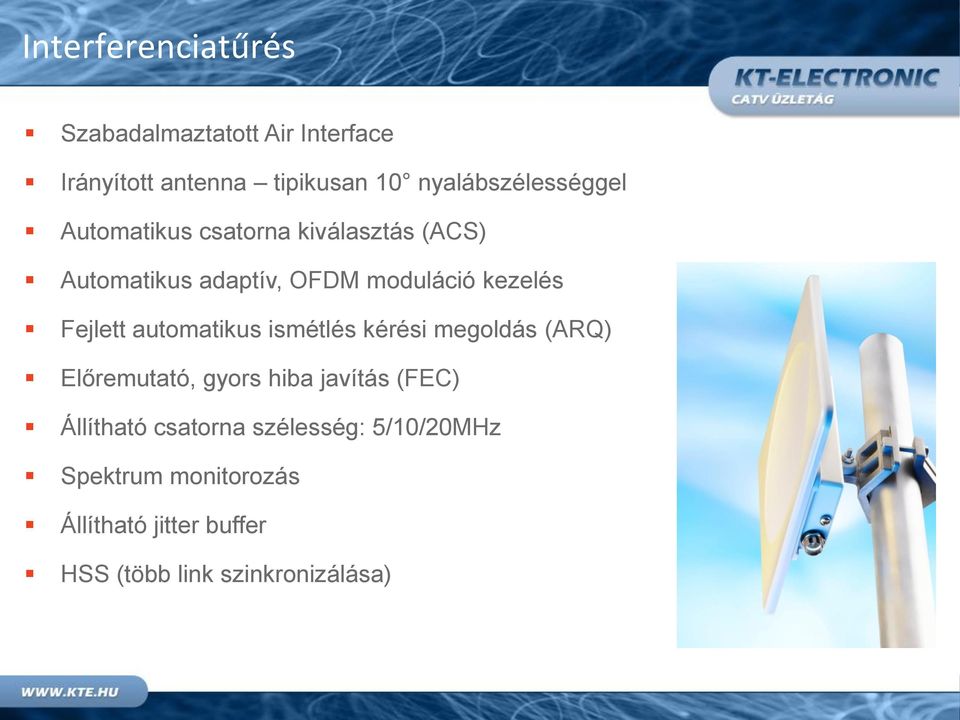

17 Interferenciatűrés Szabadalmaztatott Air Interface Irányított antenna tipikusan 10 nyalábszélességgel Automatikus csatorna kiválasztás (ACS) Automatikus adaptív, OFDM moduláció kezelés Fejlett automatikus ismétlés kérési megoldás (ARQ) Előremutató, gyors hiba javítás (FEC) Állítható csatorna szélesség: 5/10/20MHz Spektrum monitorozás Állítható jitter buffer HSS (több link szinkronizálása)

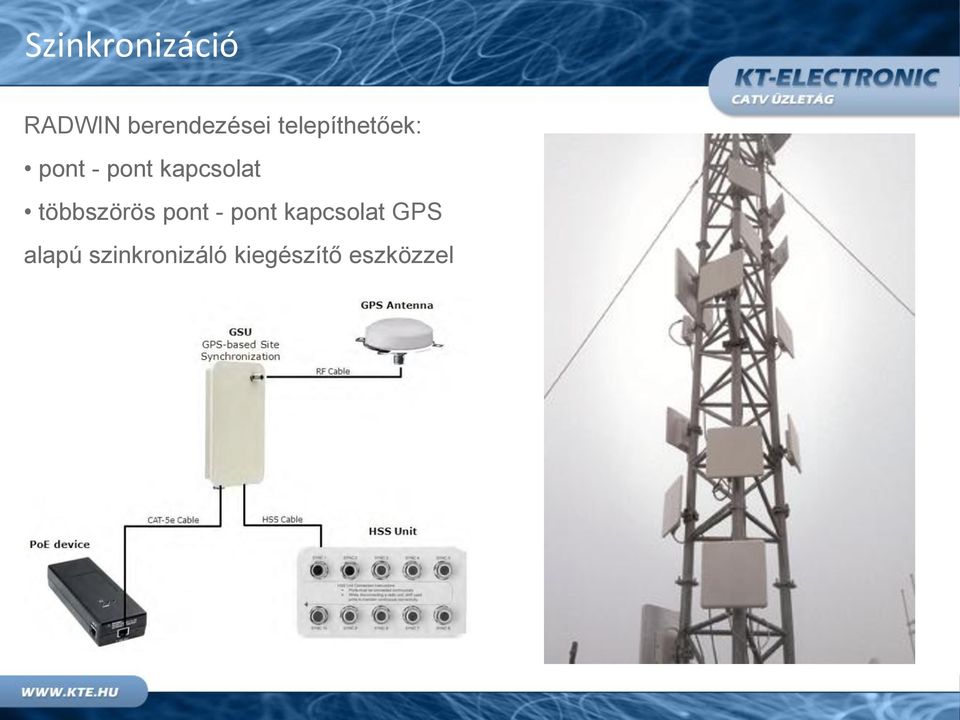

18 Szinkronizáció RADWIN berendezései telepíthetőek: pont - pont kapcsolat többszörös pont - pont kapcsolat GPS alapú szinkronizáló kiegészítő eszközzel

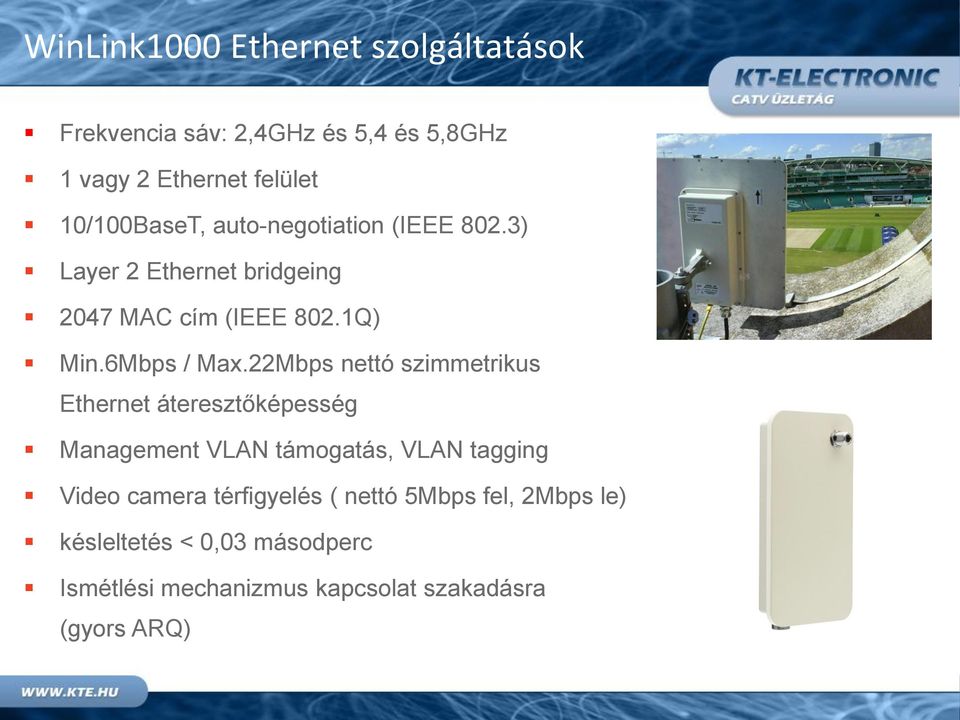

19 WinLink1000 Ethernet szolgáltatások Frekvencia sáv: 2,4GHz és 5,4 és 5,8GHz 1 vagy 2 Ethernet felület 10/100BaseT, auto-negotiation (IEEE 802.3) Layer 2 Ethernet bridgeing 2047 MAC cím (IEEE 802.1Q) Min.6Mbps / Max.22Mbps nettó szimmetrikus Ethernet áteresztőképesség Management VLAN támogatás, VLAN tagging Video camera térfigyelés ( nettó 5Mbps fel, 2Mbps le) késleltetés < 0,03 másodperc Ismétlési mechanizmus kapcsolat szakadásra (gyors ARQ)

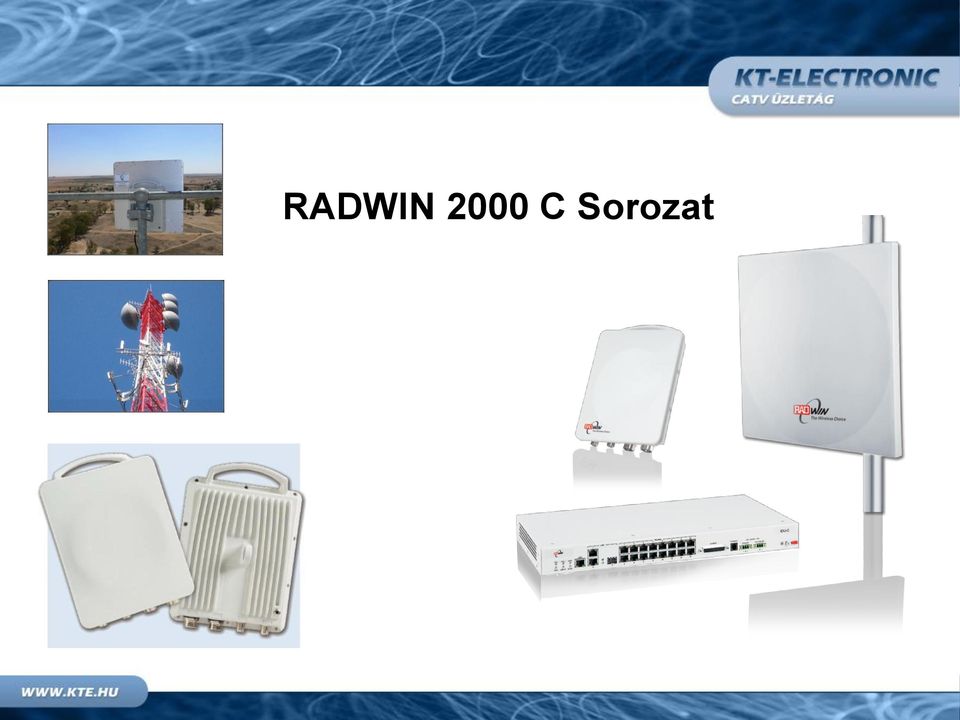

20 RADWIN 2000 C Sorozat

21 RADWIN 2000 C sorozat tulajdonságok Összesített kapacitás Teljes aszimmetrikus támogatás, max. 200Mbps (max arány 92% - 8%) 5/10/20/40 MHz Csatorna sávszélesség támogatás 40MHz magas kapacitás biztosítása: 200Mbps 5 MHz képesség: Sűrűn lakott környezet Nagy kapacitás szűk sávban GBE csatlakozó (Beltéri és kültéri egység max. 75 méter lehet) Új PoE egység GbE csatlakozóval Új sávok támogatása GHz BRS FCC 4.8 GHz Argentina GHz Universal

22 RADWIN vezeték nélküli pont-pont megoldások RADWIN Rádió Model Összes Aszimmetrikus Sávszélesség Full duplex kapacitás Sávszélesség Megjegyzés Támogatott szolgáltatások Távolság (Km) WinLink ACCESS Pro - 6Mbps (Bővíthető 22Mbps) Max TX power 16dBm Csak Ethernet 20 WinLink Mbps Max TX power 16dBm IDU Ethernet + Max 4xE1 / 4xT1 80 WinLink 1000 HE - 18Mbps Max. TX power 25dBm HSS, PoE és IDU Ethernet + Max 4xE1 / 4xT1 80 WinLink 1000 VS - 5Mbps UL 2Mbps DL Max. TX power 18dBm PoE és IDU-E Csak Ethernet 20 RADWIN 2000 B-Series 50Mbps 25Mbps Max. TX power 25dBm HSS, PoE és IDU Ethernet + Max 8xE1 / 8xT1 120 RADWIN 2000 C-Series 200Mbps 100Mbps Max. TX power 25dBm HSS, PoE és IDU Ethernet + Max 4,8,16 TDM 120

23 RADWIN 5000 Pont Multi Pont

24 RADWIN 5000 pont több pont bázis állomás HSB 5200 portfolió» 200Mbps nettó 40MHz Szektor Antenna 60, » 100Mbps nettó HSB Mbps MIMO ODU Bázis állomás PoE GE Egység Egy szektor Bázis Állomás» 50Mbps nettó kapacitás MIMO & több sávú bázis állomások» Universal 4.8-6GHz» ETSI 5.4GHz & 5.8GHz» ETSI & Universal GHz

25 RW 5000 pont multi pont jellemzők Diversity módú antennák alkalmazása 2x2 MIMO OFDM átviteli rendszer Konfigurálható 5, 10, 20 és 40MHz csatorna sávszélesség Szimmetrikus / Állandó aszimmetrikus sávszélesség Maximum 16 végfelhasználói berendezés szektoronként Garantált SLA végfelhasználónként Kicsi és állandó jelkésleltetés

26 RW 5000 pont multi pont jellemzők QoS beállítás végfelhasználói berendezésekként Spektrum figyelő (Szektor / Végfelhasználói szint) Web alapú Management, Telnet támogatás VLAN támogatás Kis méret, könnyű súlyú kültéri (IP67) kivitel Alacsony fogyasztás (HBS<25W, HSU<20W) Magas kapacitású HSU berendezések 10, 20, 50Mbps

27 RADWIN HSU5xx - Végfelhasználói egységek ODU ODU ODU Integrált antenna+odu Plusz külső antenna csatlakozó HSU Mbps Nagy nyereségű integrált antenna HSU Mbps Nagy nyereségű antenna Plusz külső antenna csatlakozó HSU Mbps

28 RADWIN Alkalmazások Kamera átviteli rendszerek

29 RADWIN Biztonságos Város Megoldás Nagy felbontású Kamera Szolgáltatói hálózat RADWIN 2000 HBS Összegyűjtött kamerák

30 RADWIN Biztonságos Város Megoldás RADWIN 2000 Pont Pont (gerinc kapcsolat) RADWIN 5000 Pont Multi Pont (hozzáférési) Összes p-p és p-mp szinkronizálása, megakadályozva az interferenciát

31 Sofia Metró RADWIN Mobil Megoldás Alagút bázis állomás telepítés Metró mobil egység telepítés

32 Hálózat Üzemeltetési Központ A metró szerelvényekből érkező Real Time Video

33 Tervezés - Ügyféltámogatás Szükség esetén RADWIN összeköttetését Megtervezzük Üzembe helyezzük és beállítjuk Igénynek megfelelően dokumentáljuk Vállalunk nagyvállalati WLAN vagy WiFi Hotspot hozzáférési hálózat tervezését Helyszíni rádiófrekvenciás felmérését Hibakeresési megoldással és szakmai javaslattal

34 Köszönöm a figyelmet! Várom kérdéseiket! c.david@kte.hu
