1 Digitális átállás eszközei MKHSZ Kábeltelevíziós szakmai nap március 26

2 Analóg switch off Digitális vételi lehetőségek 2013 a digitális átállás éve lesz Magyarországon. - Október végén befejeződik a digitális átállás Az eredeti végdátumnál több mint egy évvel korábban, októberben befejeződik a magyarországi földfelszíni sugárzású televíziózás analóg átállása. Az átállás két ütemben zajlik majd: az ország középső részén július 31-ig, a többi részen október 31-ig az adótornyok áthangolásával befejeződik a technológiai átállás.

3 Milyen csatornákat érinthet az átállás?

4 Mik a lehetőségek? A vételi oldalon DVB-T vagy DVB-S/S2? Érvek és ellenérvek DVB- T + Jobb minőség + Egyszerűbb, biztosabb vételi lehetőség + Kódolatlan műsor + Kisebb a vételi meghibásodás lehetősége - MPEG-4 - Drágább eszközök a fejállomáson DVB- S/S2 + Olcsóbb fejállomás eszközök + MPEG-2-ben is elérhető műsorok + Nincs lefedettségi probléma - Vélhetően kódolt műsor - Bonyolultabb vételi lehetőségek - Általában rosszabb minőség

5 Felhasználás A jel későbbi felhasználását tekintve is kétféle lehetőségünk van: CVBS - alapsávi RF PAL analóg modulált ASI DVBoIP - MPTS IPTV - SPTS

6 Analóg - felhasználás Egyéni vevő Audió csatlakozó: L/R analóg, koax SPDIF Video csatlakozó HDMI, SCART teletext az analóg kimeneten WSS, AFD támogatás Fogyasztás Max. 8 W Hangerő és csatornatartás újraindítás után

7 Analóg - felhasználás 19 -os professzionális vevőkészülék PRD-3100P-10x / 20x PRD-202 2x DVB-CI Slot DVB és TXT feliratozás SD/HD MPEG-2, MPEG-4/H.264 és AAC-HE dekóder 2x ASI kimenet (20x változat) CVBS, YPbPr, HDMI, XLR kimenetek VBI TELETEXT, EBU/ DVB támogatás Választható tuner DVB-S2/S, DVB-C, DVB-T

8 Analóg - felhasználás 19 -os professzionális vevőkészülék TMH-100 keretes fejállomás DVB-T 2x PAL transmodulator 2x DVB-CI Slot HD / SD konvertálás WSS / AFD támogatás A2 sztereo output VBI TELETEXT, EBU/ DVB támogatás DVB és TXT feliratozás Választható tuner DVB-S2/S, DVB-C, DVB-T 2 PAL B/G kimenet szomszédos csatornára MHz SD/HD MPEG-2, MPEG-4/H.264 video dekóder MPEG1 Layer II és AAC-HE hang dekóder

9 Analóg - felhasználás DVB-T/T2/C Transmodulator PALIOS CTM4 4 x DVB-T/ T2/ C 8 x analog TV 4 x DVB-T/-T2/-C bemenet 8 x analog TV kimenet MPEG-4 / MPEG-2 HD / SD downscaling IEDGE független állítható kimenetek Információs csatorna, mint újdonság!!!

10 Analóg - felhasználás DVB-T/T2/C Transmodulator PALIOS CTM4 Információs csatorna!!! TS file feltöltés etherneten keresztül Max. 4 GByte tárhely HD és SD tartalmat is támogat Max 35 Mbit/s adatsebesség Felhasználási lehetőségek: Info csatorna Reklám csatorna Rögzített / archiv anyag lejátszása

11 Analóg - felhasználás Ethernet Switch W-LANIOS Management variációk és újdonságok Ethernet Switch LANIOS-RCL LTE (4 G)/UMTS (3 G)

12 Digitális - felhasználás Streamer - DRD700 2x DVB-Twin-tuner DVB-S/S2, DVB-T/C vagy DVB-T/T2 2x ASI bemenet 2x IP-GbE-SFP-Interface PID és Program szűrés DVB-compliant multiplexálási lehetőség 4 x DVB-CI slots CAM modulok részére Multi-dekódolási lehetőség MPTS/SPTS támogatás 4 x 2 ASI Outputs Redundáns tápegység!

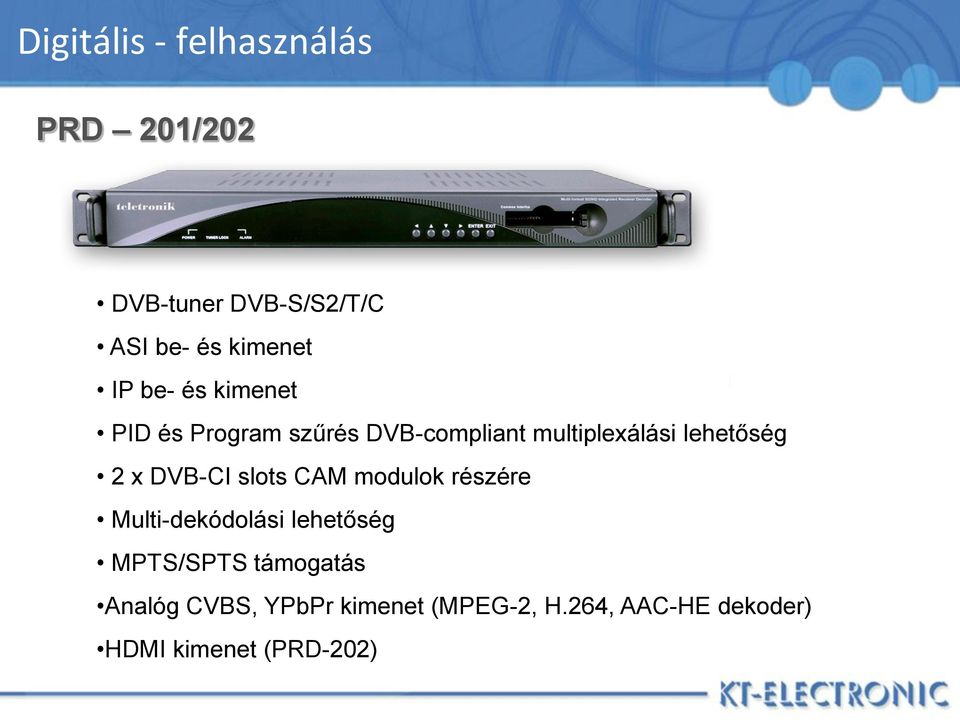

13 Digitális - felhasználás PRD 201/202 DVB-tuner DVB-S/S2/T/C ASI be- és kimenet IP be- és kimenet PID és Program szűrés DVB-compliant multiplexálási lehetőség 2 x DVB-CI slots CAM modulok részére Multi-dekódolási lehetőség MPTS/SPTS támogatás Analóg CVBS, YPbPr kimenet (MPEG-2, H.264, AAC-HE dekoder) HDMI kimenet (PRD-202)

14 Digitális - felhasználás Blankom EMA 407 Encoder Transcoder 2x H.264 SD/HD 2x MPEG-2 SD transcoder Teletext az analóg kimeneten WSS, AFD támogatás Single Channel Multiformat to MPEG-2 SD Transcoder Többféle bemeneti variáció DVB-S2/S/C/T/T2, TS/IP,ASI 1 x H.264 SD/HD 1x MPEG-2 SD transcoder Teletext, VBI, DVB-Subtitle passtrough

15 Digitális - felhasználás 19 -os professzionális vevőkészülék Blankom Smart Business Line DVB-tuner DVB-S/S2/T/C ASI be- és kimenet IP be- és kimenet PID és Program szűrés DVB-compliant multiplexálási lehetőség 2 x DVB-CI slots CAM modulok részére Multi-dekódolási lehetőség MPTS/SPTS támogatás QAM és COFDM modulátorok DVB MUX és DVB Scrambler

16 Digitális - felhasználás 19 -os professzionális vevőkészülék TMH 100 sorozat DVB-tuner DVB-S/S2/T/C ASI be- és kimenet IP be- és kimenet PID és Program szűrés DVB-compliant multiplexálási lehetőség 2 x DVB-CI slots CAM modulok részére Multi-dekódolási lehetőség MPTS/SPTS támogatás QAM és COFDM modulátorok DVB MUX és DVB Scrambler

17 MKHSZ Kábeltelevíziós szakmai nap március 26. GPON és CMTS megoldások

18 TRENDEK, PIACI VÁLTOZÁSOK CMTS kontra optikai rendszerek (FTTx, GPON, GePON) - fő hajtóerő a szélessávú internet valamennyi megoldás megfelelő - az dönthet, hogy kinek mije van és milyen piacrészen szolgáltat Gyártói átrendeződés (részben a technológiai alternatívák erősödése, részben a recesszió miatt) - Arris-Motorola felvásárlás ---> Motorola - három gyártó marad (világpiaci sorrendben): CISCO, Casa, Motorola - a magyar piacon a Casa a piacvezető (az UPC miatt) CMTS fejlesztések lassan elérik a technológia határait - a gyártók a technológia utolsó kapacitás tartalékait is elővarázsolják - kevésbé hardver fejlesztéssel, inkább új szoftver változatokkal Merre tovább? vagy 4096 QAM -???? - DOCSIS 3.1 (OFDM - Orthogonal Frequency Division Multiplexing) lefelé 10 GB/s, felfelé 1 GB/s kb. kétszeres kapacitás növekedés körülre ígérik az első generációt

19 CASA DOCSIS 3.0 CMTS-EK

20 CASA DOCSIS 3.0 CMTS-EK C1G C2200 C3200 C10G C10G (R2) Switch & Mgmt kártya Kártyahelyek száma Csatorna / DS kártya Csatorna / US kártya RF port / DS kártya DS csatorna / RF port RF port / US kártya US csatorna / RF port Min. konfiguráció 2 DS / 2 US 4 DS / 4 US 4 DS / 4 US 16 DS / 16 US 16 DS / 16 US Max. szim. konfiguráció 8 DS / 8 US 32 DS / 32 US 48 DS / 48 US 384 DS / 384 US 1536 DS / 768 US

21 CASA DOCSIS 3.0 CMTS-EK C1G Min 2 DS x 2 US Max 8 DS x 8 US Kis hálózatok számára Alacsony költség 1 előre irányú csatorna max 8DS 2 visszirányú csatorna max 8US Szoftveresen bővíthető 2 GigE port Redundáns tápellátási lehetőség

22 CASA VISSZIRÁNY EGY KIS ÉRDEKESSÉG! Casa Systems has the highest upstream density in the industry When the channel width is cut in half: The amount of integrated noise is cut in half The SNR increases by 3dB, allowing for a higher QAM modulation The total bandwidth is increased Good: - 1 x 6.4MHz Channel - SNR = 20 db - QAM = 16 (to achieve 1E-8 error rate) - Bandwidth = 1 Channel x 5.12Msymb/s x 4bits/symb = 20.5 Mb/s 26.4 MHz 29.6 MHz Center Freq. 6.4 MHz Width 32.8 MHz Better: - 2 x 3.2MHz Channel - SNR = 23 db (+3dB vs. 6.4MHz) - QAM = 32 (to achieve 1E-8 error rate) - Bandwidth = 2 Channels x 2.56Msymb/s x 5bits/symb = 25.6 Mb/s => 25% increase in bit rate!!! 28.0 MHz Center Freq. 3.2 MHz Width 31.2 MHz Center Freq. 3.2 MHz Width Best: - 4 x 1.6 MHz Channel - SNR = 26 db (+6dB vs. 6.4MHz) - QAM = 64 (to achieve 1E-8 error rate) - Bandwidth = 4 Channels x 1.28Msymb/s x 6bits/symb = 30.7 Mb/s => 50% increase in bit rate vs single 6.4 Mhz channel!!! 4 x 1.6Mhz channels = 6.4 Mhz wide

23 DASAN GPON termékek

24 TRENDEK, PIACI VÁLTOZÁSOK CMTS kontra optikai rendszerek (FTTx, GPON, GePON) - fő hajtóerő a szélessávú internet valamennyi megoldás megfelelő - az dönthet, hogy kinek mije van és milyen piacrészen szolgáltat CMTS fejlesztések lassan elérik a technológia határait - a gyártók a technológia utolsó kapacitás tartalékait is elővarázsolják - kevésbé hardver fejlesztéssel, inkább új szoftver változatokkal Merre tovább? -Optikai hálózatok FTTx!

25 TRENDEK, PIACI VÁLTOZÁSOK Optika de milyen? A jelenlegi realitás Magyarországon: - PON ( megfizethető ) - inkább GPON mint GEPON ( a nagyok ezt használják ) - FTTB, ahol lehet ( lakótelep ) - a nagyok építenek, a kicsik várnak -De az FTTH drága! -Biztos ez?

26 TRENDEK, PIACI VÁLTOZÁSOK A sávszélesség ára A sávszélesség bővítése a meglévő HFC hálózaton egyszerűnek tűnik. De olcsó is? Nem biztos! 50 Mbit/s ( 1 DS ) ára CMTS esetén: ( CASA 2200 full 32 DS kiépítés ) Csak fejállomás, modem nélkül 50 Mbit/s ára GPON esetén: ( DASAN V8240 OLT 4 port, 4x2,5 Gbit/s ) Csak fejállomás, ONT nélkül Kb FT Kb FT

27 DASAN GPON megoldások Bővül az FTTx portfólió! Az ügyfeleink még teljesebb körű kiszolgálása érdekében új GPON termékcsaládot vezetünk be 2013-ban a meglévő GEPON megoldás mellett. A GPON előnyei röviden: - mára jobban elterjedt, mint a GEPON -> kedvezőbb ár - nagyobb sávszélesség ( 2,5 Gbps letöltés portonként) - akár 128-as osztás - QOS könnyebben DASAN Networks Inc. Bundang, Gyeonggi-Do, Dél-Korea

28 A DASAN BEMUTATÁSA 1993-ban alapították Koreában, ma Dél-Korea első számú telekommunikációs beszállítója Profilja: GPON, EPON, gerinchálózati mobil és IP rendszerek, berendezések, végkészülékek

29 A DASAN BEMUTATÁSA

30 A DASAN BEMUTATÁSA

31 A DASAN termékei DASAN Networks Main Business Area G(E)-PON Solution L2/L3 FE/GE Switch DSALM Triple Play Service over IP OTT / IP-STB IP-Phone (WiFi) Hub AP Core Network FTTN Access Networks TPS

32 A DASAN termékei Széles GPON termékskála OLT V G-PON GE (or 12GE) SFU(2), SIU(18), NIU(2) V G-PON GE + 8GE SFU(2), SIU(10), NIU(2) V5848G 16G-PON GE + 16GE SFU(2), SIU(4), NIU(2) V5724G 20E-PON + 4GE SFU(1), SIU(10), NIU(2) V5812G 4 G-PON + 8 GE(Combo) MDU V2524G 20GE(SFP) + 4GE(Combo) + 2uplink V2224GP 24GTX + 2uplink V2808 8TX + 1uplink V2724G 24GTX + 2uplink H690/H690R 4GE + 2POTS + RF UPS, HPNA V1916GR/V1908RF 16GTX + 8 POTS / 8RF G-PON Uplink V TX + 2uplink V1816-R4-MD 16TX + 1uplink G-PON ONT H640GW / RW 4GE + 2POTS + Wi-Fi / Video H640GR 4 GE + 2 POTS + RF overlay H640GV 4GE + 2POTS H645B 2GE H650 2GE + 2SFP H640R 4FE + 2 POTS + RF Overlay H640V 4FE + 2POTS

33 DASAN DASAN OLT platformok 19 rack kivitel; moduláris felépítés Redundáns tápegység és vezérlő modul V8240 Platform high-end 40 ports PON OLT V5812GPlatform - 7 RU, 14 kártyahely; 2 switching card slot - 40 GPON port (max. 128-as osztással, 5120 efi) - 4 x 10GbE és 8 x GbE port Gbps kapcsolási kapacitás - 3 tápbemenet (AC vagy DC) - 1 RU - 4 GPON port (max. 128-as osztással, 512 efi) - 8 Combo uplink port (8 x SFP és 8 x RJ45) - 36 Gbps kapcsolási kapacitás - AC/DC tápelátás

34 DASAN DASAN GPON végberendezések V1916GR H640 sorozat H645B 2x1000BaseTX GPON GPON RF Video VoIP 100BaseTX 1 GPON port 4 GbE port WIFI (opcionális) 2 telefon port (opcionális) RF port (opcionális) 1 GPON port 16 10/100Base-T port 8 telefon port (opcionális) 8 RF port (opcionális)

35 DASAN GPON megoldások És miért a DASAN és a KT? - Komoly európai referencia - Szállítás rövid határidővel európai raktárról - Tartalék eszköz elérhető - Műszaki támogatás helyben és Lengyelországból - Koreai minőség - versenyképes áron - Kis szolgáltatóknak is hatékony és versenyképes megoldás! Hamarosan megtekinthető, kipróbálható és megvásárolható!

36 FTTH Minden ami FTTH a KT-nél! - DASAN GPON, Corecess GEPON eszközök - Teletronik kábelek, és egyéb passzív eszközök, egyéb kiegészítők - Teletronik PLC splitterek, WDM szűrők - Teletronik optikai műszerek, hegesztőgép - Teletronik RF overlay megoldások ( 1550nm adó, FTTx EDFA, optikai vevők ) - GM Plast mikrocsőrendszer

37 Köszönjük a figyelmet!
