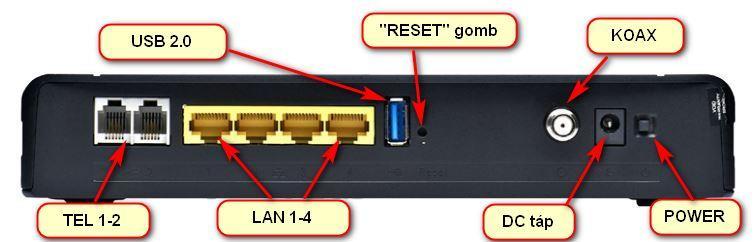

1 TECHNICOLOR TC cable-wifi gateway A következő rövid leírásban bemutatásra kerül a Technicolor TC típusú wifi kábelmodem előfizetői végpontra történő telepítésének lépései. Doboz tartalma: Kábelmodem 1db F konnektor 1db DC tápcsatlakozó 1db Nyomókapcsoló 1db RESET gomb 4db RJ45 10/100/1000 Gbit LAN interface 2db RJ11 analóg voice interface 1db Quick Setup Disc 12V/1,5A DC tápegység UTP kábel 1

2 A kábelmodem, az Invitel DOCSIS hálózatára történő csatlakoztatást követően megkezdi az RF paraméterek szkennelését és beállítását. A bekapcsolást követő 1-1,5 perc alatt megtalálja a hálózatba inzertált Primary DS csatornák egyikét ( DS link folyamatosan világít), majd US csatorna szinkronizáció ( US link folyamatosan világít), IP kiosztás és modem.cfg állomány betöltését követően ( ONLINE link folyamatosan világít) a kábelmodem 2-3 perc alatt online állapotba kerül. Az első beüzemelés alkalmával a TC ba SW_REV: STDD firmware kerül betöltésre. Az előfizetőhöz történő helyszíni (vagy központi) aktiválást követően viszont a kábelmodem konfigfájllal megadásra kerül és az újraindulást követően le- majd betöltődik egy új sw. SW_REV: STDC Az új firmware letöltése 3-5 percet vesz igénybe, ekkor a Power és Online LED folyamatosan világít, a DS és US link LED pedig ütemesen egyszerre villog. Amint letöltődött a megadott sw. a kábelmodem automatikusan újraindul, majd betöltődik a kívánt firmware verzió. Ez a folyamat csak első alaklomnál megy végbe. FONTOS! Minden új modem telepítés esetén meg kell várni az új sw le- ill. betöltését, mert ellenkező esetben a kábelmodem MTA része nem fog megfelelően működni! A TC kábelmodem helyszíni ill. központi aktiválása a többi típusnál megszokott módon működik a Kábeles Provisioning Rendszeren keresztül. Plusz funkciók és telepítéskor elvégzendő feladatok a hagyományos kábelmodemekhez képest: TC belső web szerverének elérése: default: username: üresen marad! password: admin 2

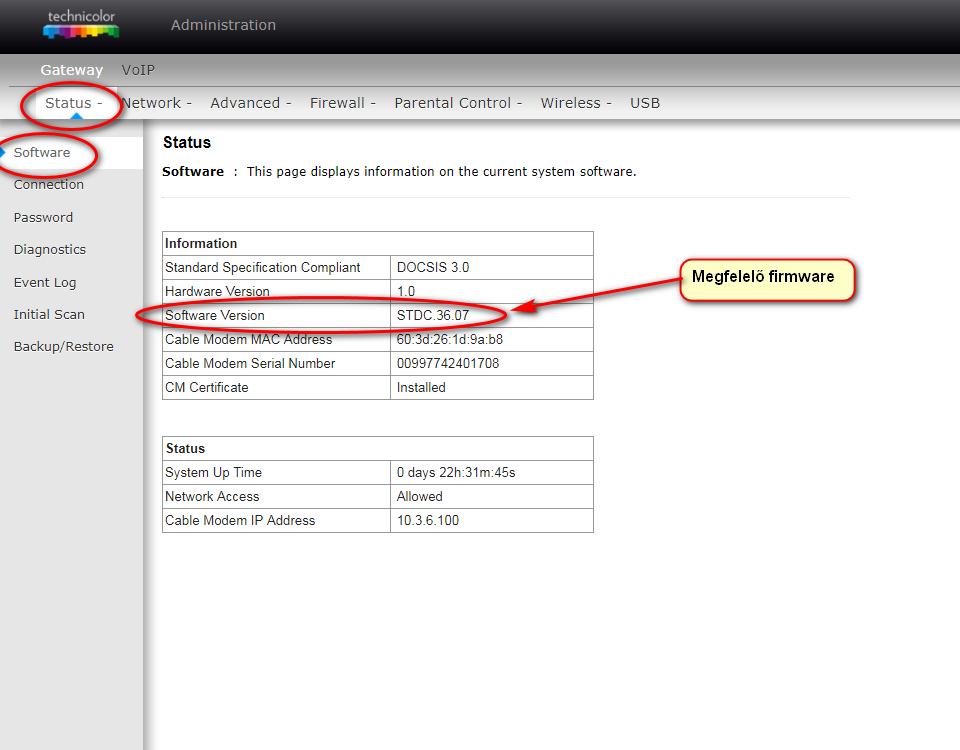

3 Firmware ellenőrzése: 3

kötelező, ha az előfizető internet irányból elérhetővé szeretné tenni a

4 A webszerver hozzáféréséhez szükséges username és password megváltoztatásának lehetősége (nem kötelező opció) Abban az esetben kötelező, ha az előfizető internet irányból elérhetővé szeretné tenni a kábelmodem web-es felületét) RF oldali beállítások és jelszint paraméterek diagnosztikai felülete: 4

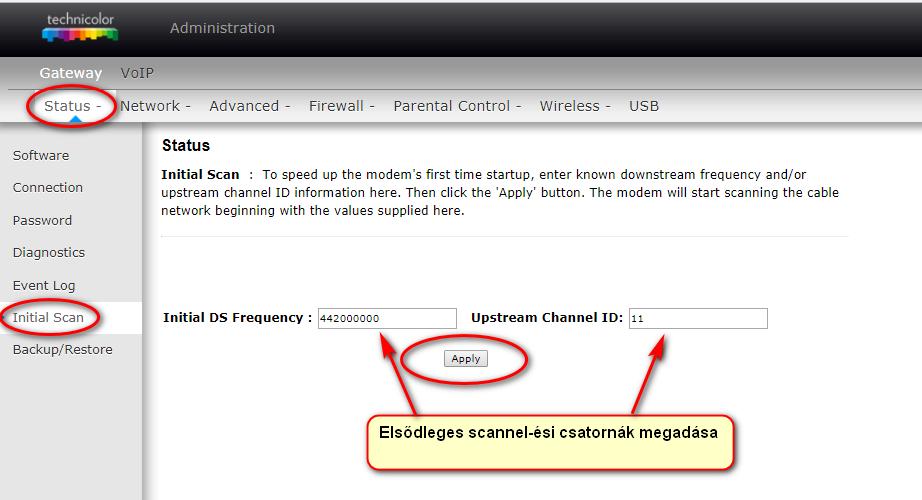

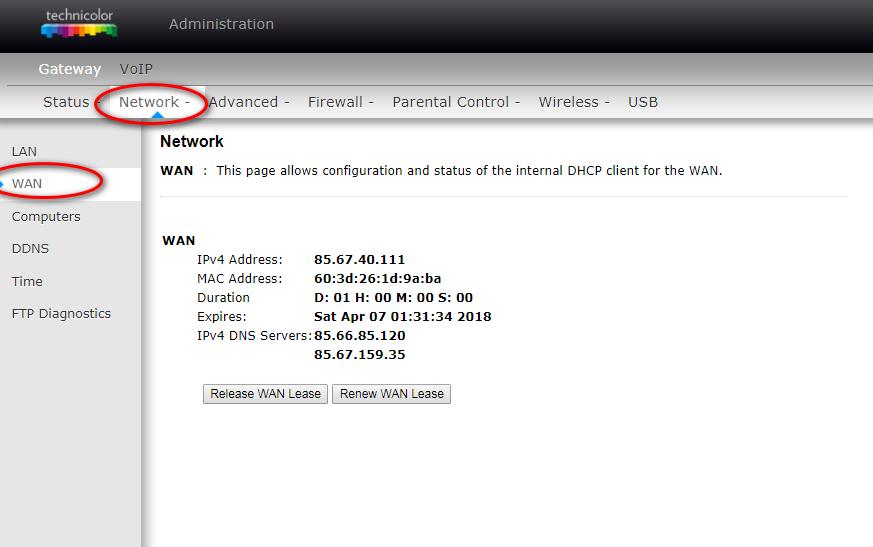

5 Kezdő DS frekvencia és/vagy US channel ID megadási lehetősége: WAN oldali hálózati paraméterek diagnosztikai felülete: 5

6 LAN oldali hálózati paraméterek diagnosztikai felülete és LAN oldali IPV4 címosztály megadási lehetősége (LAN DHCP paraméterek): Vezeték nélküli kapcsolatok beállítási lehetősége (2,4GHz vagy 5GHz): 6

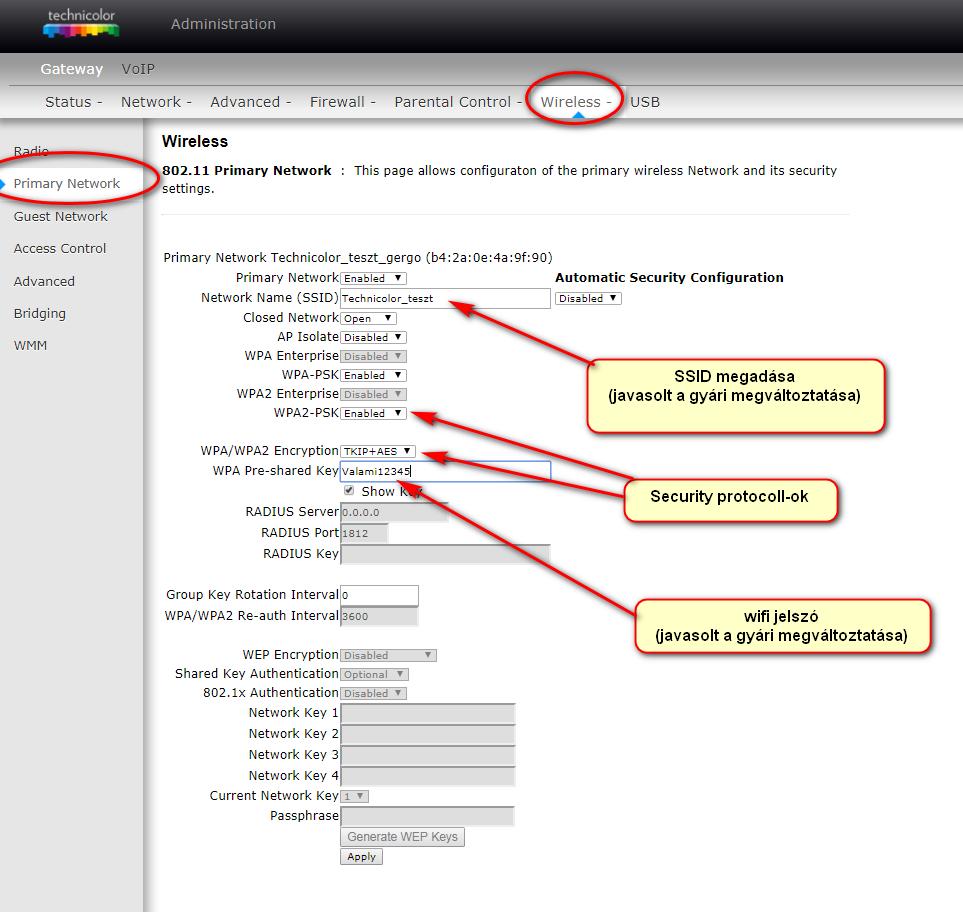

7 Vezeték nélküli kapcsolatok biztonsági beállításai: 7

esetben gondoskodni kell róla, hogy az Invitel tulajdonát képező TC7200.

8 LAN oldali DHCP szerver által kiosztott IPV4 címtartomány módosításának lehetősége: FONTOS! Amennyiben az előfizető rendelkezik meglévő home router berendezéssel, és ezt az eszközt továbbra is szeretné használni, mint akár kábeles vagy vezeték nélküli internet megosztó berendezést, abban az esetben gondoskodni kell róla, hogy az Invitel tulajdonát képező TC kábelmodem és az előfizető tulajdonában lévő home router ne ugyanazon IPV4 címosztályból osszon IPV4 címet a LAN oldalra, mert ez IP ütközés hibát okoz. Azaz ha a TC kábelmodem a tartományból oszt IP címet, akkor az azt követő home router NE a tartományból osszon, hanem pl. a tartományból. Ilyen esetben javasolt inkább a home router-t átállítani (habár a kábelmodemet is át lehet konfigurálni a képen látható menüpont alatt). Erre a telepítéskor célszerű felhívni az előfizetők figyelmét! FONTOS! Amennyiben mégis a TC kábelmodem LAN oldali DHCP szervere által kiosztott IPV4 tartomány kerül megváltoztatásra (pl tartományra), abban az esetben a kábelmodem webszervere már nem lesz elérhető a gyári címen, hanem ez is megváltozik a pl. címre 8

9 A kábelmodem felhasználói oldal beállításainak mentése PC-n tárolt fájlba, ill. ezen tárolt fájlból történő visszaállítása: Budapest, Invitel Távközlési Zrt Budaörs Edison u. 4. 9
