1 Menetrend 9:00 9:30 Regisztráció 9:30 10:45 Alapismeretek 10:45 11:00 Szünet 11:00 12:15 Tervezés 12:15 13:00 Ebédszünet 13:00 15:00 Eszközök, telepítés, beállítás

2 Alapismeretek IP kamera IP hálózat Vezeték nélküli hálózat

3 IP kamera rendszer

4 IP kamera rendszer IP kamera Kábel (Cat5e) Táp, vagy PoE (Power over Ethernet) Switch AccessPoint (WiFi) Router NVR (Network Video Recorder) PC, laptop

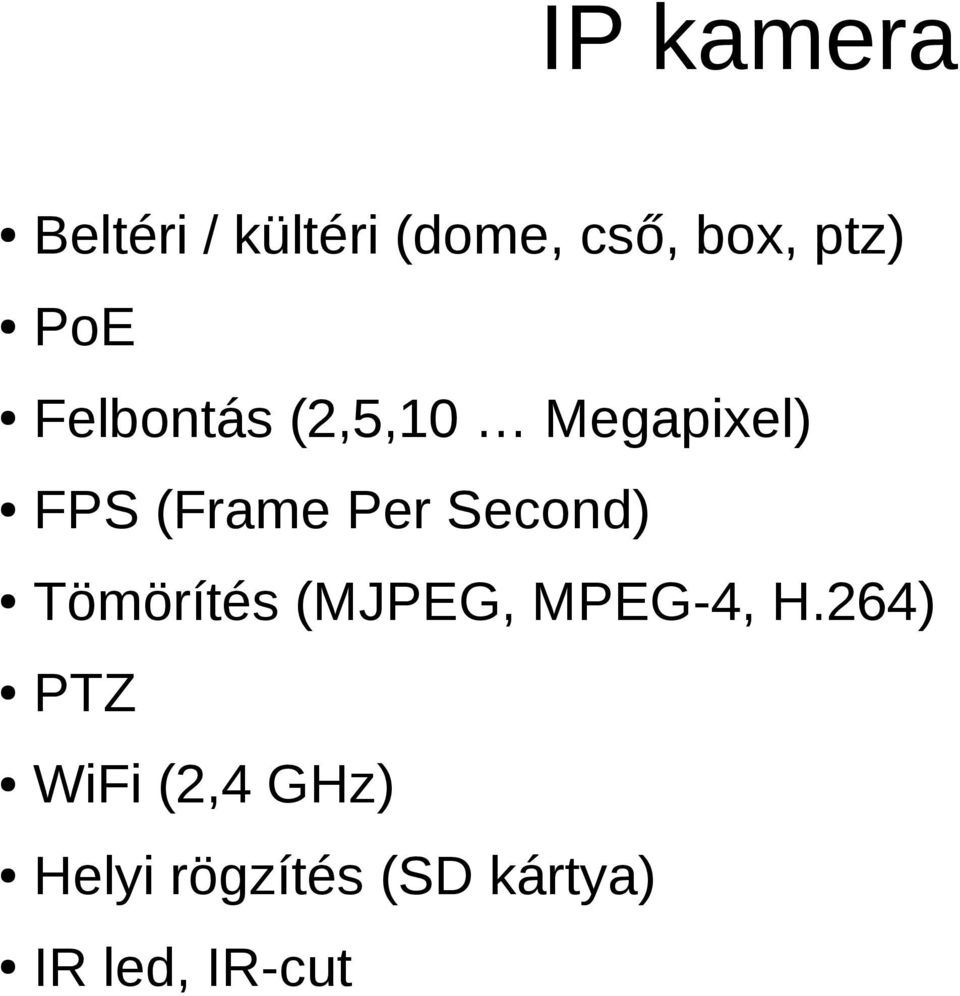

5 IP kamera Beltéri / kültéri (dome, cső, box, ptz) PoE Felbontás (2,5,10 Megapixel) FPS (Frame Per Second) Tömörítés (MJPEG, MPEG-4, H.264) PTZ WiFi (2,4 GHz) Helyi rögzítés (SD kártya) IR led, IR-cut

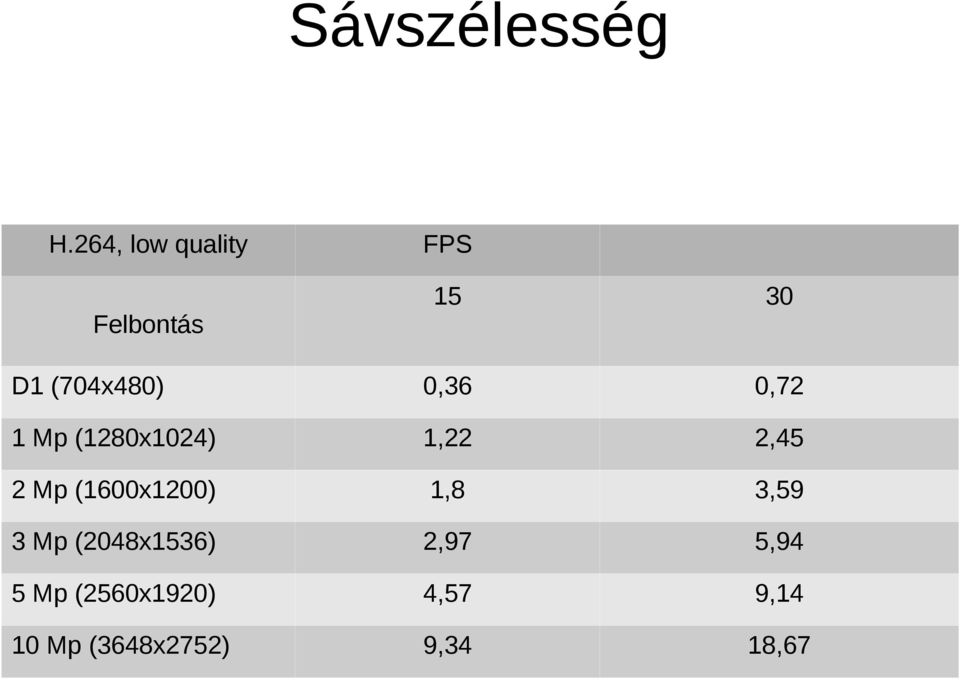

6 Sávszélesség H.264, low quality FPS D1 (704x480) 0,36 0,72 1 Mp (1280x1024) 1,22 2,45 2 Mp (1600x1200) 1,8 3,59 3 Mp (2048x1536) 2,97 5,94 5 Mp (2560x1920) 4,57 9,14 10 Mp (3648x2752) 9,34 18,67 Felbontás

7 Sávszélesség H.264, high quality FPS D1 (704x480) 1,4 2,9 1 Mp (1280x1024) 3,18 6,37 2 Mp (1600x1200) 4,7 9,4 3 Mp (2048x1536) 7,7 15,41 5 Mp (2560x1920) 12,03 24,06 10 Mp (3648x2752) 24,58 49,16 Felbontás

8 IP hálózat

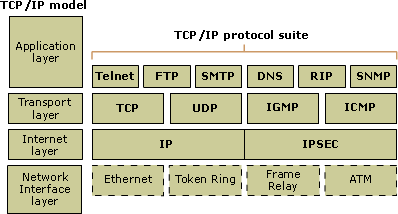

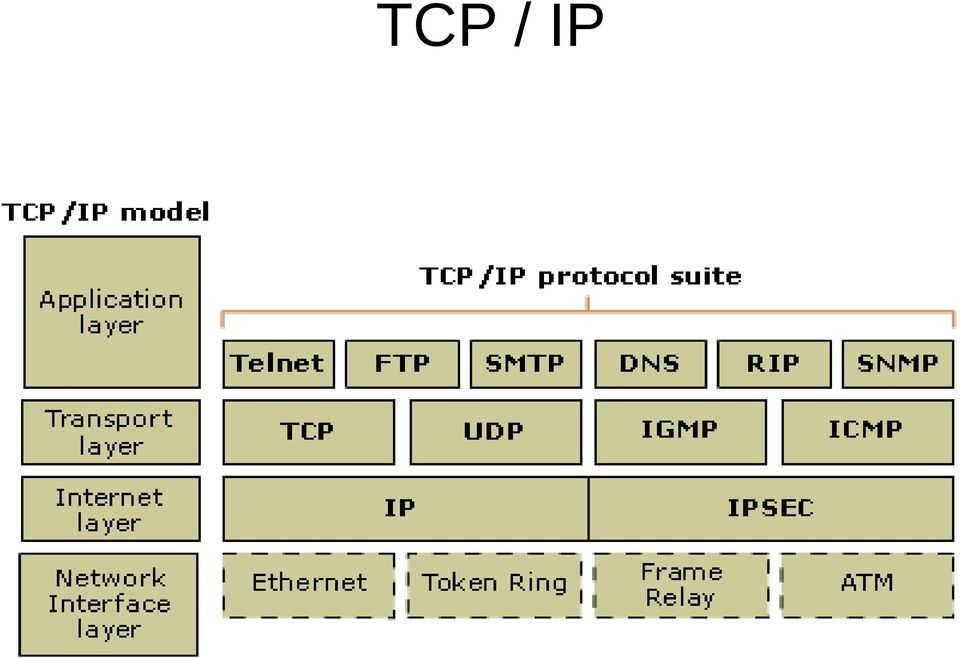

9 TCP / IP

10 Adatkapcsolati réteg Fizikai kapcsolat Kábeles: Ethernet (10/100/1000 Mbps) Vezeték nélküli: a/b/g/n (Wifi) MAC cím (12:34:56:78:9a:bc) Hub, switch, accesspoint ARP

11 Hálózati réteg IP réteg IP cím ( ) Router DNS

12 IP címzés IP cím: 32 bit ( ) Könnyen olvasható forma: Hálózati maszk: , /24 ( ) Hálózati cím, broadcast cím Gateway átjáró Publikus / privát címek NAT (Network Address Translation)

255.255.0, /24 ( 11111111 11111111 11111111 00000000 ) Hálózati cím,

13 Vezeték nélküli hálózatok Ad-hoc Infrastruktúra (AP-kliens)

14 Vezeték nélküli hálózatok Pont-pont Pont-multipont

15 Frekvenciák Mikrohullám (1-300 GHz) Szabadon használható: 2,4 GHz, 5 GHz, 24 GHz Licencelt frekvenciák: 11, 13, 18 GHz Magasabb frekvencia rosszabb terjedés

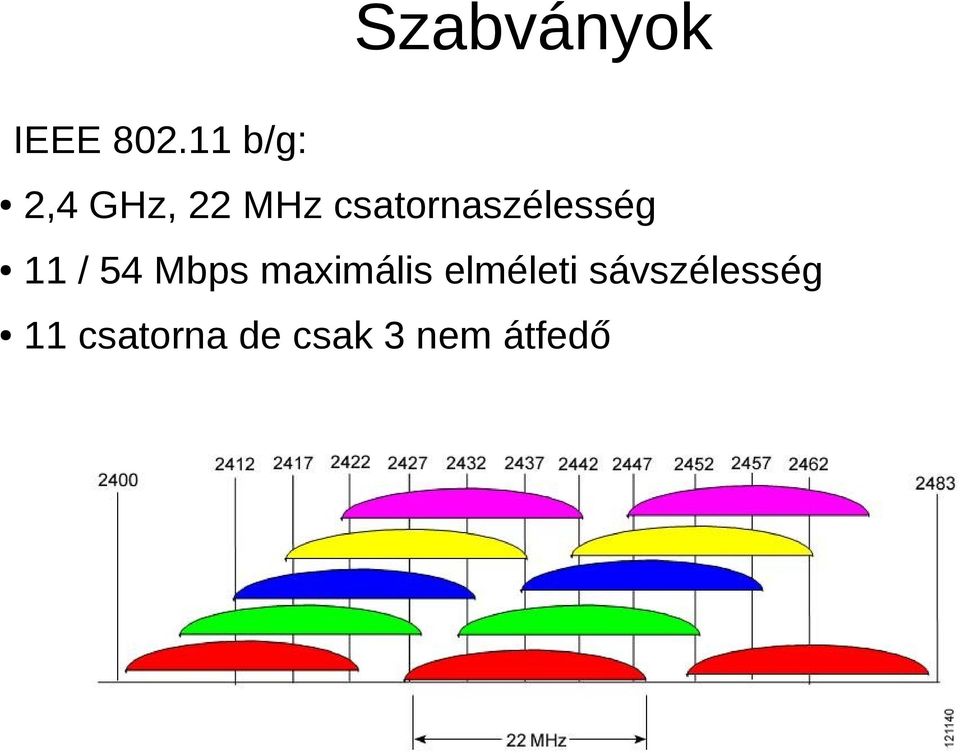

16 Szabványok IEEE b/g: 2,4 GHz, 22 MHz csatornaszélesség 11 / 54 Mbps maximális elméleti sávszélesség 11 csatorna de csak 3 nem átfedő

17 Szabványok IEEE a: 5 GHz, 20 MHz csatornaszélesség 54 Mbps maximális elméleti sávszélesség 12 nem átfedő csatorna

18 Szabványok IEEE n: 2,4 GHz és 5 GHz, 20 vagy 40 MHz csatornaszélesség MIMO, maximum 4 stream 1 stream, 40 MHz: 150 Mbps maximális elméleti sávszélesség

19 Vezeték nélküli kommunikáció összetevői Transmitter (aktív) Receiver (aktív) Antenna (passzív) Levegő (közvetítő)

20 Tipikus vezeték nélküli kommunikáció TDD (Time Division Duplex) Egy frekvencia a kétirányú kommunikációhoz Half Duplex

21 Frekvencia/hullámhossz - Rádió hullám a hordozó A hullámhossz egy oszcilláció hossza A frekvencia a másodpercenkénti oszcillációk száma Frekvencia = fénysebesség / hullámhossz Fénysebesség = 3*10E+8 m/s Magasabb frekvencia rosszabb jelterjedés, kisebb távolság Magasabb frekvencia nagyobb átviteli kapacitás

22 Moduláció - A rádió hullám modulálásával tudunk információt átvinni - Különböző technikái: BPSK, QPSK, QAM16, QAM64 - Fázis (BPSK, QPSK) vagy fázis és amplitúdó (QAM) moduláció Konstellációs diagram BPSK QPSK QAM16 QAM64

23 Transmit power - Transmit (Tx) power: az energia mennyisége ami elhagyja a rádiót az antenna felé Nagyobb transmit power nagyobb távolság EIRP (Equivalent isotropically radiated power)

24 mw ~ dbm - Viszonyszám (1mW-hoz képest) - Logaritmikus skála - P(dBm) = 10 log10( P(mW) / 1mW) - 0 dbm = 1 mw 3 dbm = 2 mw 6 dbm = 4 mw 10 dbm = 10 mw 20 dbm = 100 mw 30 dbm = 1000 mw = 1W - +3 dbm = x2 mw dbm = x10 mw

25 Vételi érzékenység - Receive Sensitivity: a legalacsonyabb jelszint aminél a vételi oldal képes dekódolni a jelet, azaz a kapcsolat létre tud jönni

26 Vételi érzékenység és kimenő teljesítmény - Tipikus rádiós eszközök esetén a vételi érzékenység és a kimenő teljesítmény is moduláció függő!

27 Vételi érzékenység - moduláció

28 Antenna nyereség Antenna nyereség: izotróp antennához képest hányszoros teljesítménysűrűséggel sugároz a fő sugárzási irányban (dbi) Izotróp antenna: csak elméletben létező gömbsugárzó

29 Radiation pattern - A koncentrált energia megjelenítése

30 Omni antenna Körsugárzó 2-15 dbi nyereség Bázisállomás

31 Szektor antenna Kissé irányított antenna ( fok / fok) dbi nyereség Bázisállomás

32 Panel antenna Kissé irányított antenna (20-40 fok) dbi nyereség Szimmetrikus Kliens eszköz Pont-pont

33 Parabola antenna Erősen irányított antenna (1-10 fok) dbi nyereség Szimmetrikus Pont-pont

34 Polarizáció - A rádió hullám elektromos mezejének tájolása LigoWave/Deliberant dual-polarizált antennákat alkalmaznak 2x2 MIMO radióval

35 Levegő paraméterei FSPL Free Space Path Loss (FSPL): a jel energiájának csökkenés a levegőn áthaladva FSPL függ a frekvenciától és a távolságtól Pl.: 5 GHz 1 km = 107 db 5 GHz 10 km = 127 db

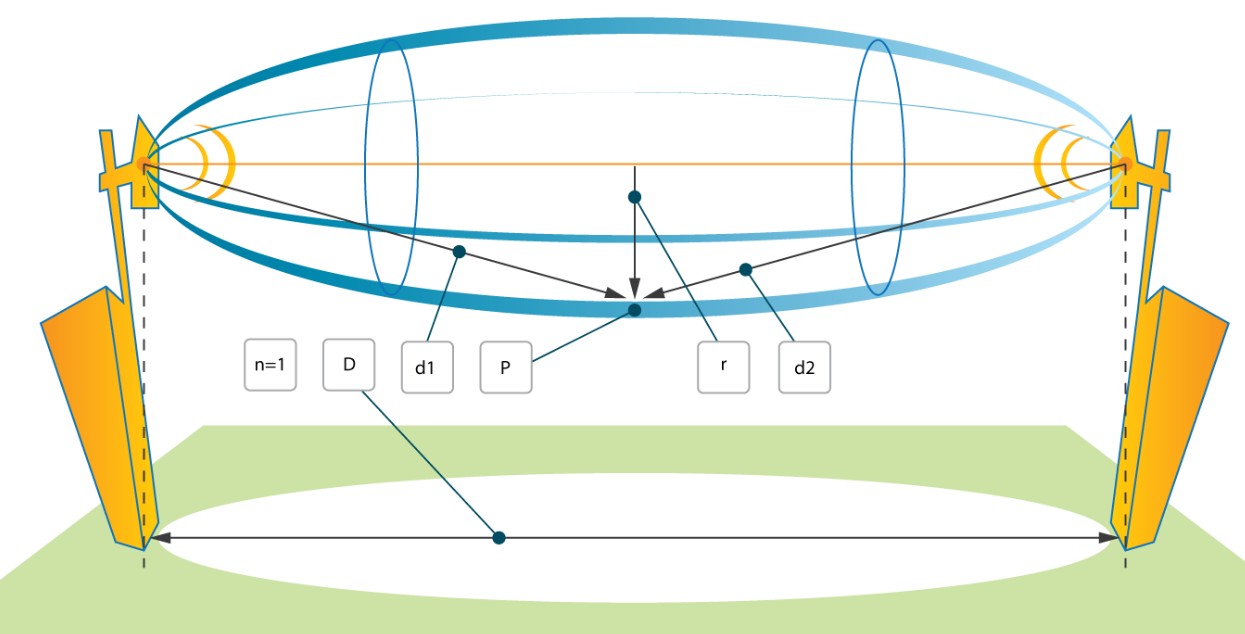

36 Levegő paraméterei Fresnel zone - A rádió hullámok ellipszoid formában terjednek - Megfelelő kommunikációhoz akadálymentesnek kell lennie - Pl.: 5 GHz 1 km = 4 m ; 5GHz 10 km = 12 m

37 Link számítás - Egyszerű összeadás db értékek használata esetén Pozitív értékek: kimenő teljesítmény, antenna nyereség Negatív értékek: antenna kábel, csatlakozó, free space loss Pl.: 25 dbm 1 db + 20 dbi 120 db + 20 dbi 1 db = -57 dbm

38 PTMP Point To MultiPoint - gyűjtőpont egy bázis több kliens

39 Deliberant APC 5M-90 Költséghatékony Integrált 90 fokos szektor antenna 5 GHz 20 dbi antennanyereség PTMP gyűjtőpont Kis- és középtávolságú bázisállomás < 5 km Max. 20 kliens Max Mbps

40 Deliberant APC 5M Rugalmas felhasználás 2 x N csatlakozó Antenna szükséges 5 GHz PTP / PTMP Bázis / kliens Nagy távolság: > 10 km Max: 100 Mbps

41 Deliberant APC Propeller 5 Integrált panel antenna (15 / 60 fok) 5 GHz 15 dbi Kis távolságú PTMP kliens: < 1 km Max: Mbps

42 Deliberant APC 5M-12 Integrált panel antenna (40 fok) 5 GHz 12 dbi Kis- és közepes távolságú PTMP kliens: < 2 km Max: 80 Mbps

43 Deliberant APC 5M-18 Integrált panel antenna (16 fok) 5 GHz 18 dbi (PTP: 2-15 km) Közepes távolságú PTMP kliens: < 4 km Max: 80 Mbps

44 Deliberant APC Mach 5 Integrált panel antenna (6 fok) 5 GHz 23 dbi PTP: < 10 km Nagy távolságú PTMP kliens: < 10 km Max: 100 Mbps

45 Deliberant APC Echo 5 Offset dish antenna (6 fok, 27 dbi) PTP: < 15 km (Nagy távolságú PTMP kliens: < 15 km) Max: 100 Mbps

46 Ajánlott távolságok Magas ill. közepes kapacitás elérésére MHz PTP PTP PTP PTP PTMP Product APC 5M-12 APC Propeller APC 5M-18 APC Mach 5 APC 5M-90 CPE APC 5M km x x x 1.5 km CPE APC Propeller x 1 km x x 1 km CPE APC 5M-18 x x 4 km x 4 km CPE APC Mach 5 x x x 11 km 7 km

47 Pont-pont gerinc összeköttetés Nagy kapacitás Jó rendelkezésre állás Nagy távolság Rögzítő gyűjtőpont összeköttetés >20 KM

48 Ligowave PTP PRO / UNITY 2xN csatlakozás / 23 dbi integrált antenna 28 dbm kimenő teljesítmény Gigabit Ethernet port af 120 / 160 Mbps Maximális távolság 20 km

49 Tervezés Helyszínek, pontok meghatározása Rendszerkövetelmények tisztázása Rálátás vizsgálat Topológia kialakítása Sávszélesség igények összegzése Eszközök kiválasztása Kiegészítők (tápellátás, kábelek...)

50 Helyszínek, pontok meghatározása

51 Rendszerkövetelmények Kamera specifikáció Sávszélesség igény Tápellátás Szünetmentesítés Antenna elhelyezés Helyi sajátosságok

52 Rálátás vizsgálat

53 Topológia kialakítása K1 K2 K3 B1 Önkormányzat K4 B2 K6 K5

54 Sávszélesség igények K1 K2 5 Mbps K3 10 Mbps 10 Mbps B1 25 Mbps Önkormányzat 20 Mbps K6 5 Mbps 10 Mbps B2 5 Mbps K5 K4

55 Eszközök K1 K2 2 km K3 1,5 km 1 km B1 Önkormányzat K6 1,5 km 5 km B2 800 m K5 K4

56 Kiegészítők AC PoE táp Gyári csomag része

57 Kiegészítők PoE Splitter

58 Kiegészítők Ipari táp + PoE Opcionálisan akkutöltő funkcióval

59 Kiegészítők Kábel, csatlakozó, villámvédő

60 Konfigurálás Bridge-elt PTMP hálózat N és ipoll használatával

61 Konfigurálás Default IP: Default felhasználónév / jelszó: admin / admin01 Http, ssh

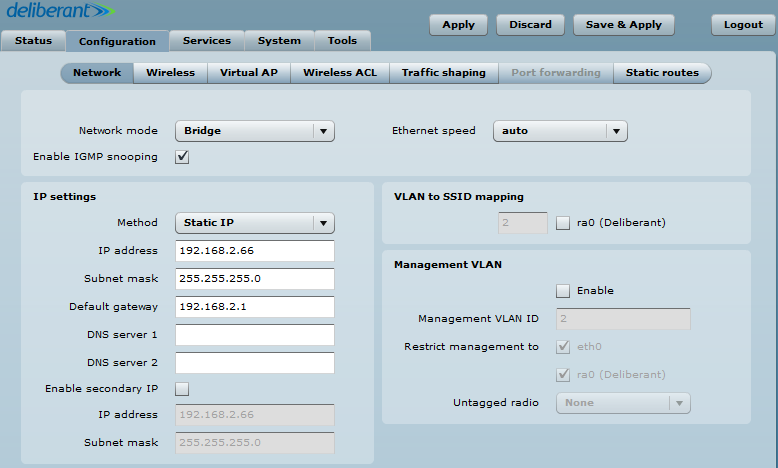

62 Konfigurálás Hálózat beállítása az AP-n

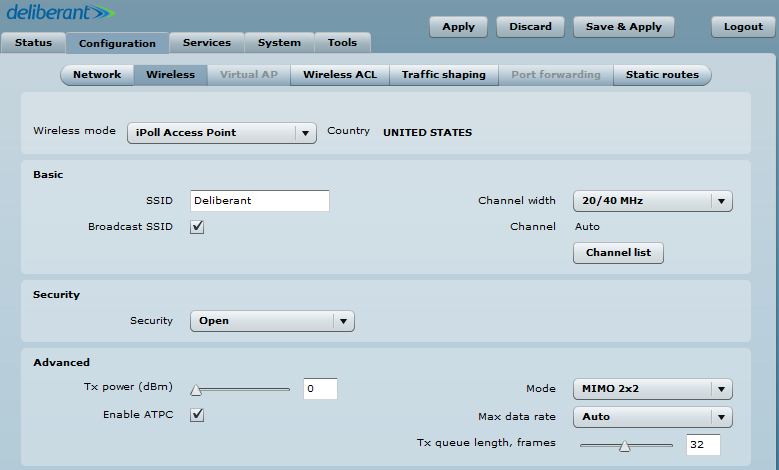

63 Konfigurálás ipoll AP wireless beállításai

64 Konfigurálás N AP wireless beállításai

65 Konfigurálás Hálózat beállítása a Station-ön

66 Konfigurálás ipoll Station wireless beállításai

67 Konfigurálás N Station wireless beállításai

68 Konfigurálás Kapcsolat ellenőrzése AP oldal Kapcsolat ellenőrzése Station oldal
