1 3G / HSDPA Tar Péter

2 2

3 Hálózati felépítések 3

4 A GSM rádiócsatorna jellemzői FDMA / TDMA (frekvenciaosztásos/idõosztásos) csatorna-hozzáférés f idõ f

5 Kapacitás Agner Krarup Erlang ( ) Mindenki számára "saját" vonal biztosítása túlzás Úttörő munkát végzett a telekommunikációs forgalomszámításban Erlang B formula megadja egy meghatározott forgalomhoz lekezeléséhez szükséges csatornák számát adott torlódás mellett 1E a forgalom, ha a 1 hívás folyamatosan 1 órán keresztül tart 5

formula megadja egy meghatározott forgalomhoz lekezeléséhez szükséges csatornák

6 Forgalomra méretezett kapacitás Nagy kapacitás Nagy forgalom Kis forgalom ~ Kis cellák Nagy cellák Kis kapacitás 6

7 3G (UMTS) rádiócsatorna jellemzői CDMA (Code Division Multiple Access) A CDMA (kódosztásos) csatorna-hozzáférés Kód Frekvencia Ch: Chanellization code (csatorna kód) Megkülönbözteti a csatornákat egymástól ch1 ch2 ch3 scr1 scr2 scr3 Scr: Scrambling code (zagyváló kód) Megkülönbözteti a mobilokat, illetve a bázisállomásokat 7

(csatorna kód) Megkülönbözteti a csatornákat egymástól ch1 ch2 ch3 scr1 scr2 scr3

8 A CDMA elvi működése Adó 1 PN 1 RF moduláció Adó 2 PN 2 RF moduláció Vevő RF Demod PN 3 Adó 3 PN 3 RF moduláció Az eredmény Adó 3 jele plusz a többi adótól származó interferencia Adó 4 PN 4 RF moduláció 8

9 Scrambling kódok SC 1 SC 1 SC 3 SC 4 SC 2 SC 2 SC 5 SC 6 Downlink: cellák megkülönböztetése Uplink: UE-k megkülönböztetése 9

10 Vett jel idő A Rake vevő 18 késleltető Interference Korrelátor A i Interference késleltető Korrelátor A i 18 késleltető Interference Korrelátor A i Scrambling kód 10

6 1 2 3 2 + Interference késleltető 4 2 0-2 0 50 100 150 200 250 300 350 400 Korrelátor A i 18 késleltető 16

11 3G sajátosságok Power Control Handover ( Soft / Softer ) Admission Control Congestion Control Cell Breathing 11

12 3G Power Control Vett teljesítmény mérése Open-Loop Power Control Adóteljesítmény kiolvasása (Broadcast Channel) Kezdeti adótelj. számolása Adóteljesítmény növelése 1 dblel Access Preamble küldése Nem Hozzáférés megadva? Igen UE megkezdi az uplink adást Outer-Loop (Slow) Power Control Nem FER megfelelő? Vételi telj.- küszöb növelés Inner-Loop (Fast) Power Control Nem Vett telj. > küszöb? Adóteljesítmény növelése 1 dblel Igen Vételi telj.- küszöb csökk. Igen Adóteljesítmény csökkentése 1 db-lel 12

Igen UE megkezdi az uplink adást Outer-Loop (Slow) Power Control Nem FER megfelelő? Vételi telj.

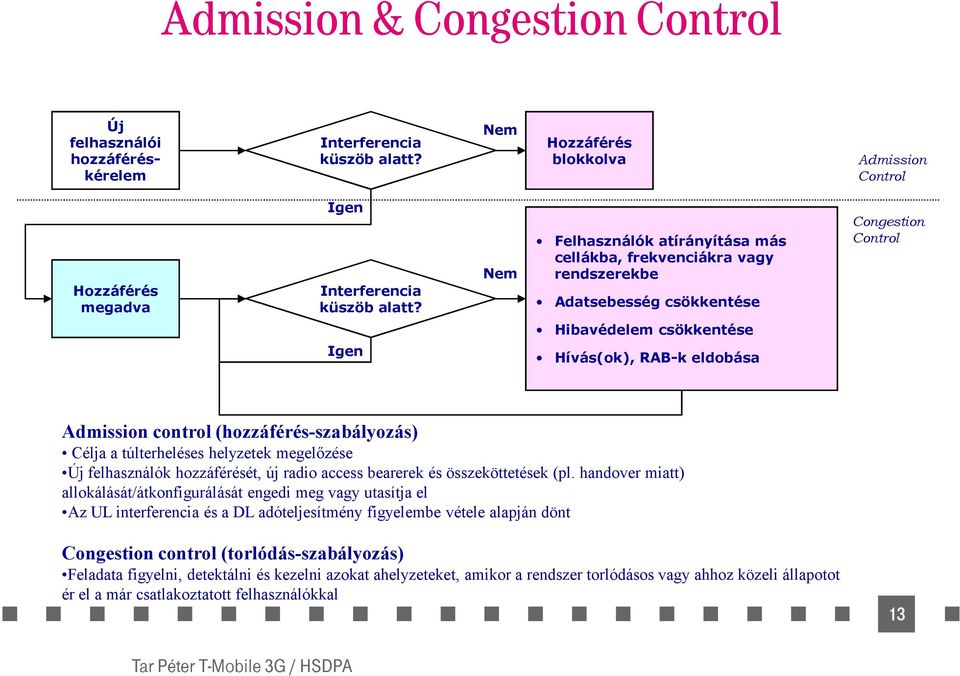

13 Admission & Congestion Control Új felhasználói hozzáféréskérelem Interferencia küszöb alatt? Nem Hozzáférés blokkolva Admission Control Hozzáférés megadva Igen Interferencia küszöb alatt? Nem Felhasználók atírányítása más cellákba, frekvenciákra vagy rendszerekbe Adatsebesség csökkentése Congestion Control Igen Hibavédelem csökkentése Hívás(ok), RAB-k eldobása Admission control (hozzáférés-szabályozás) Célja a túlterheléses helyzetek megelőzése Új felhasználók hozzáférését, új radio access bearerek és összeköttetések (pl. handover miatt) allokálását/átkonfigurálását engedi meg vagy utasítja el Az UL interferencia és a DL adóteljesítmény figyelembe vétele alapján dönt Congestion control (torlódás-szabályozás) Feladata figyelni, detektálni és kezelni azokat ahelyzeteket, amikor a rendszer torlódásos vagy ahhoz közeli állapotot ér el a már csatlakoztatott felhasználókkal 13

(hozzáférés-szabályozás) Célja a túlterheléses helyzetek megelőzése Új felhasználók hozzáférését, új radio access bearerek és összeköttetések (pl.

14 Cell Breathing UE 1 UE 1 max. mobilteljesítménnyel ad, a jel/zaj viszony még éppen elfogadható UE 1 UE 2 megjelenése megnövekedett interferenciát jelelnt UE 1 számára, de a mobilteljesítményét már nem tudja növelni; a jel-zaj viszony a kívánt érték alá csökken UE 2 14

UE 1 UE 2 megjelenése megnövekedett interferenciát jelelnt UE 1

15 3G lefedettség és cellasugarak Meglévő telephelyekkel Új telephelyek is kellenek 15

16 HSDPA High Speed Downlink Packet Access Másnéven 3.5G-nek is nevezik Mire jó a HSDPA? Nem valós idejű szolgáltatások (megosztott erőforrások miatt) Nagy letöltés irányú átviteli sebességet igénylő szolgáltatások Streaming service (videoletöltés, mobil TV) Interactive service (internet) Background service ( ) 16

Nem valós idejű szolgáltatások (megosztott erőforrások miatt) Nagy letöltés

17 3G/HSDPA rádiócsatorna jellemzői 3G Moduláció: QPSK HSDPA Moduláció: 16QAM Több információ átvitele adott idő alatt 17

18 Új rádiós megoldások a HSDPA-nál 18

19 Cellák mérete a forgalom növekedésével Kis forgalom Nagy forgalom (több állomás) 19

20 Mi lesz ezután? : LTE Long Terv Evolution 20

21 Épületen belüli ellátás tervezése: Beltéri osztott antennarendszer Kábelek, csatlakozók (spitterek, iránycsatolók, H-Mátrix) Épület anyagcsillapítások! 21

22 Bázisállomások Bér 1 Hidegvölgy 1 22

23 Egyedi bázisállomások Kapolcs 1 23

24 Köszönöm a figyelmet! 24
