1 SCI-Network Távközlési és Hálózatintegrációs zrt. T.: F.: Az elsı hazai WiMAX rendszer Nem tudtuk, hogy lehetetlen, ezért megcsináltuk. Vasné Molnár Ágnes kiemelt ügyfélkapcsolati igazgató SCI-Network zrt.

2 Tartalom WiMAX a GVOP Vértes projektben Fix és mobil WiMAX: mi a különbség? 4Motion az Alvarion mobil WiMAX A jelen és a jövı kérdései IPv6 over WiMAX teszt Összegzés SCI-Network zrt május

3 WiMAX a GVOP Vértes projektben GVOP Vértes projekt jellemzıi : Cél: Szélessávú Internet hálózat kiépítése Vértes Kistérség területén Rendszerszállító: -- Albacomp Ericsson SCI-Network Tulajdonos: Vértes Többcélú Kistérségi Önkormányzati Társulás Üzemeltetı: Magyar Telekom (T-Com) Gánt, Vértesacsa, Óbarok-Nagyegyháza internetellátása WiMAX lefedıhálózat kiépítésével Miért rádió és miért WiMAX? Kábelépítés (optika, réz) nem volt rentábilisan megvalósítható a földrajzi és infrastrukturális adottságok miatt WiMAX - mert szabványos, mert IP, mert nagy sebességet és lefedettséget biztosít Mert a T-Com rendelkezik frekvenciával (3.5 GHz) Mert a T-Com szolgáltatási portfóliójában rendszeresített technológia Mert a az Alvarion BreezeMAX rendszer elemei (BS és CPE) MT/PKI által bevizsgáltak SCI-Network zrt május

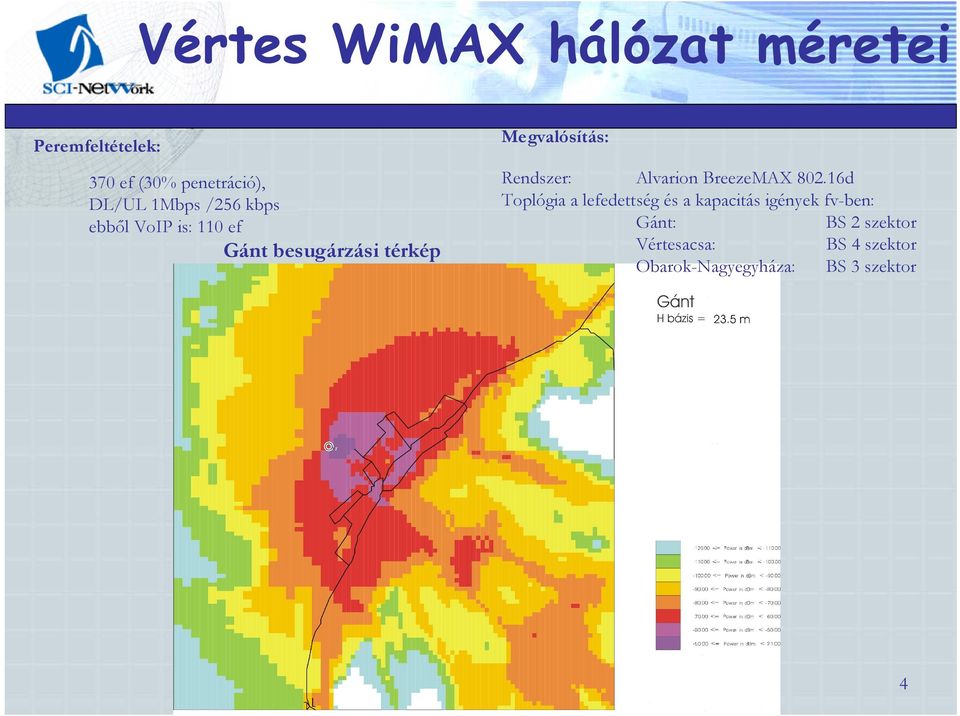

4 Vértes WiMAX hálózat méretei Peremfeltételek: 370 ef (30% penetráció), DL/UL 1Mbps /256 kbps ebbıl VoIP is: 110 ef Gánt besugárzási térkép Megvalósítás: Rendszer: Alvarion BreezeMAX d Toplógia a lefedettség és a kapacitás igények fv-ben: Gánt: BS 2 szektor Vértesacsa: BS 4 szektor Obarok-Nagyegyháza: BS 3 szektor SCI-Network zrt május

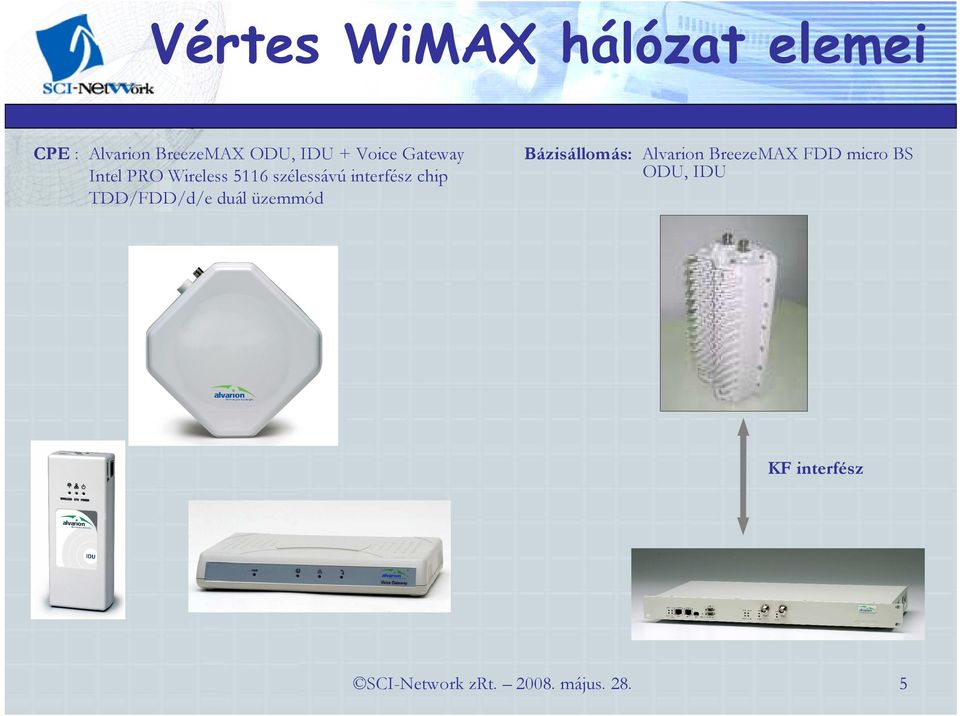

5 Vértes WiMAX hálózat elemei CPE : Alvarion BreezeMAX ODU, IDU + Voice Gateway Intel PRO Wireless 5116 szélessávú interfész chip TDD/FDD/d/e duál üzemmód Bázisállomás: Alvarion BreezeMAX FDD micro BS ODU, IDU KF interfész SCI-Network zrt május

6 Vezetéknélküli DSL alkalmazás WiMAX hálózaton IP Tunnel felállítása a felhasználó és a szolgáltató B-RAS között Back End User DB AAA CRM Billing GbEth Voice GW PSTN, PLMN Eth GbEth Ethernet Transport B-RAS mint AGW Internet IP PPP PPPoE WiMAX IP PPP PPPoE IP PPPoE: IP cím kiosztás és authentikáció egyidejőleg SCI-Network zrt május

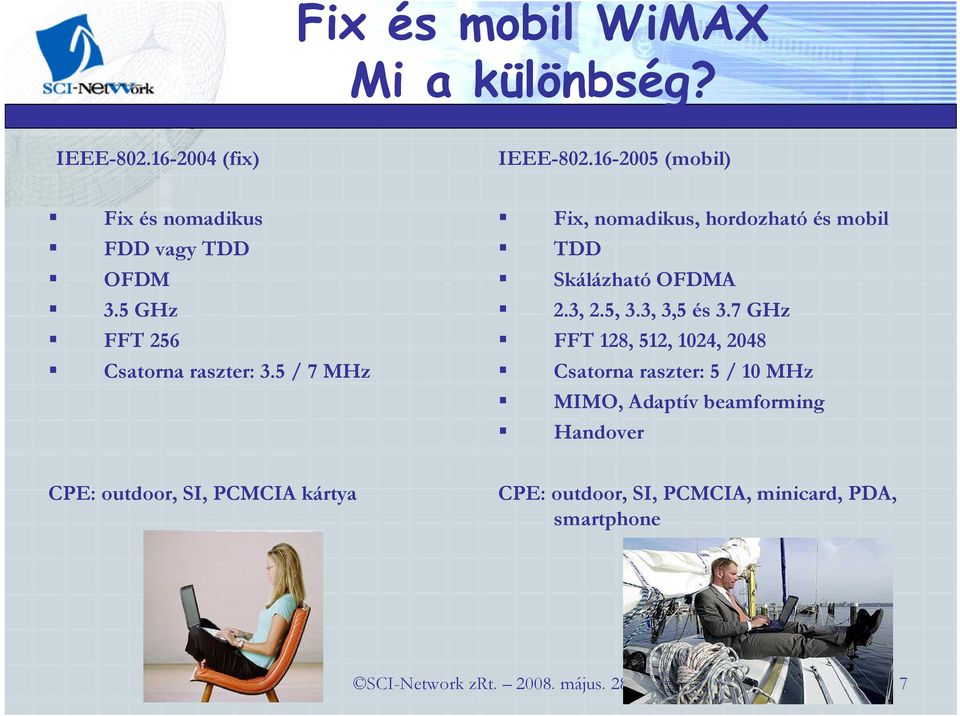

7 Fix és mobil WiMAX Mi a különbség? IEEE (fix) IEEE (mobil) Fix és nomadikus FDD vagy TDD OFDM 3.5 GHz FFT 256 Csatorna raszter: 3.5 / 7 MHz Fix, nomadikus, hordozható és mobil TDD Skálázható OFDMA 2.3, 2.5, 3.3, 3,5 és 3.7 GHz FFT 128, 512, 1024, 2048 Csatorna raszter: 5 / 10 MHz MIMO, Adaptív beamforming Handover CPE: outdoor, SI, PCMCIA kártya CPE: outdoor, SI, PCMCIA, minicard, PDA, smartphone SCI-Network zrt május

8 Alvarion mobil WiMAX: 4MOTION Core Network berendezések Végfelhasználói eszközök Szolgáltatást támogató platformok Rádiós hozzáférési hálózat berendezései SCI-Network zrt május

9 Alvarion mobil WiMAX: 4MOTION Core network berendezések Accounting Authentication And Authorization Szerver Home Agent Szerver AlvariSTAR hálózat felügyeleti rendszer (NMS) SCI-Network zrt május

10 Alvarion mobil WiMAX: 4MOTION Rádiós hozzáférési hálózat berendezései Macro BWG-IS BWG-LS BreezeMAX 2300 BreezeMAX 2500 BreezeMAX 3300 BreezeMAX 3500 BreezeMAX 3600 Micro SCI-Network zrt május

11 Alvarion mobil WiMAX: 4MOTION Végfelhasználói eszközök Ultra Mobil PC* Szórakoztató elektronika Smart Phone* BreezeMAX NA BreezeMAX PRO SCI-Network zrt május

12 Alvarion mobil WiMAX: 4MOTION Szolgáltatást támogató platformok Mobil TV Hang (VoIP) Szélessáv Instant Messaging Interaktiv Gaming Helyfüggı szolgáltatások Video konferencia File Transzfer VPN SCI-Network zrt május

13 Alvarion mobil WiMAX: 4MOTION SCI-Network zrt május

14 A jelen és a jövı kérdései Fix vagy mobil WiMAX? Mire akarja használni? Fix: WDSL-ként telco,vállalati és kormányzati hálózatok, hordozható SI, notebook Mobil: internet, multimedia, gaming, peer to peer, IPTV Mikor akarja használni? Migráció? Fix: most Mobil: 2010 után BS elemek cseréje, duál módú CPE-k UMTS vagy mobil WiMAX? UMTS: FDD, CDMA, ATM alapú, beszédre kifejlesztett, adatra átalakított, kis sávszélesség Mobil WiMAX: TDD, TDMA/OFDMA, IP alapú, adatra kifejlesztett, nagy sávszélesség HSPA vagy mobil WiMAX? HSPA: IP over ATM, nagy sebesség föl/le, nagy mobilitás Mobil Wimax: még nagyobb sebesség, kisebb mobilitás LTE vagy mobil WiMAX? LTE: 4G OFDM, mint a WiMAX de még nincs kifejlesztve Mobil WiMAX: lépéselınyben, de nincsenek ott minden tetın SCI-Network zrt május

15 L A N F E0 F E1 FE 2 F E 3 CISCO 871 WA N F E 4 C O N S O L E A U X +5, + 1 2, V D C IPv6 over WiMAX teszt A teszt WiMAX hálózati elemei: 1 db Alvarion BMAX micro BS 2 db outdoor duál módú CPE Satellite HDT Central Site Internet D VB-R C S H U B Borde r Rou te r e th Wimax Indoor unit IPv4 Rou ter IPv6/IPv4 WLL Wimax eth ernet Wimax Base Station e therne t IPv6 co mplian t Router IPv6-in-IPv4 tunnel Central IPv6 co mplian t ro uter IPv6 LAN segment -DNS -HTTP -FTP -VL C -SSH -POP/SMTP -IPv6/IPv4 Proxy Site: Zrínyi Miklós University SCI-Network zrt május

16 Összegzés Mit tud a WiMAX nyújtani a szolgáltatónak és a felhasználónak? különbözı igénysőrőségő területeken kis és nagy sebességő szolgáltatásokat (akár 25 Mbit/s/felhasználó) magas rendelkezésre állás mellett, garantált vezetékes szolgáltatással egyenértékő - minıséggel viszonylag alacsony fizetıképes kereslet esetén is gyorsabban és gazdaságosabban mindezt akár mobil módon is ki tudja elégíteni SCI-Network zrt május
