1 SCI-Network Távközlési és Hálózatintegrációs zrt. T.: F.: Új technológiák a szélessávú vezeték nélküli hálózatok területén Nem tudtuk, hogy lehetetlen, ezért megcsináltuk. Korsós András műszaki igazgató

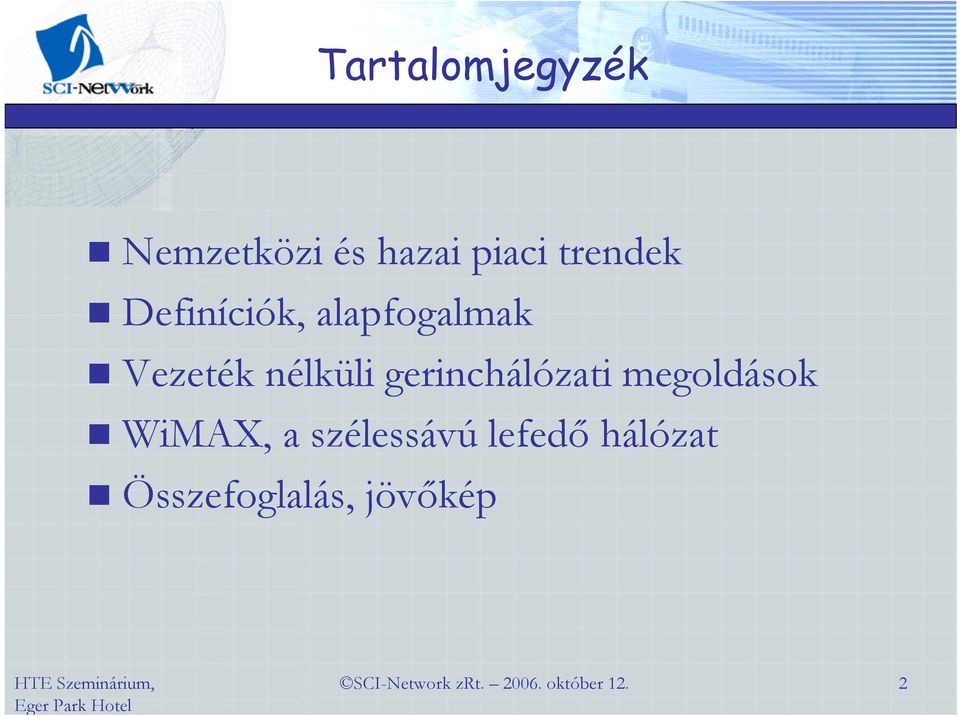

2 Tartalomjegyzék Nemzetközi és hazai piaci trendek Definíciók, alapfogalmak Vezeték nélküli gerinchálózati megoldások WiMAX, a szélessávú lefedő hálózat Összefoglalás, jövőkép 2

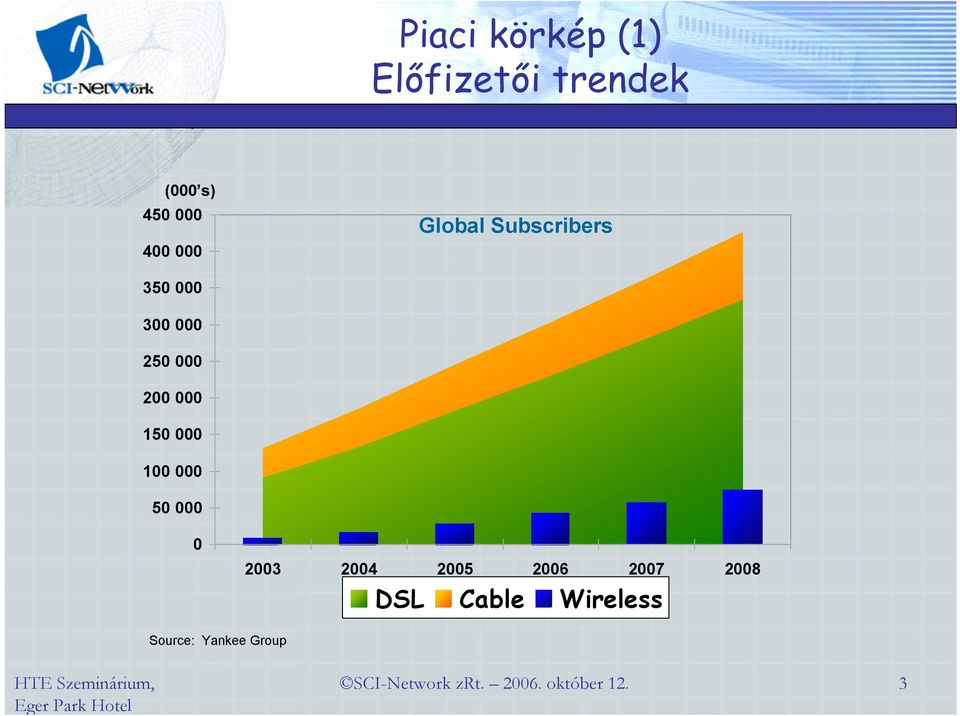

3 Piaci körkép (1) Előfizetői trendek (000 s) Global Subscribers DSL 2005 Cable Wireless Source: Yankee Group 3

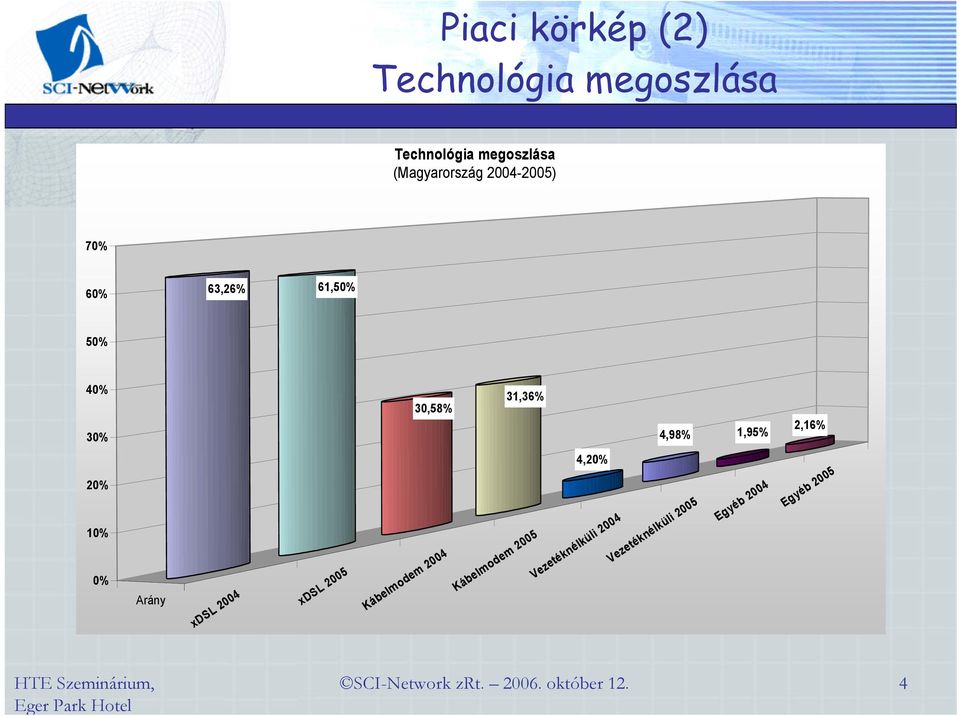

4 Piaci körkép (2) Technológia megoszlása Technológia megoszlása (Magyarország ) 70% 60% 63,26% 61,50% 50% 40% 30% 30,58% 31,36% 4,98% 1,95% 2,16% 20% 10% 0% Arány xdsl 2004 xdsl 2005 Kábelmodem ,20% Kábelmodem 2005 Vezetéknélküli 2004 Vezetéknélküli 2005 Egyéb 2004 Egyéb

5 Piaci körkép (3) Technológia megoszlása előfizetők száma Technológia - előfizetők száma előfizetők 2005 előfizetők xdsl Kábelmodem Vezetéknélküli Egyéb 5

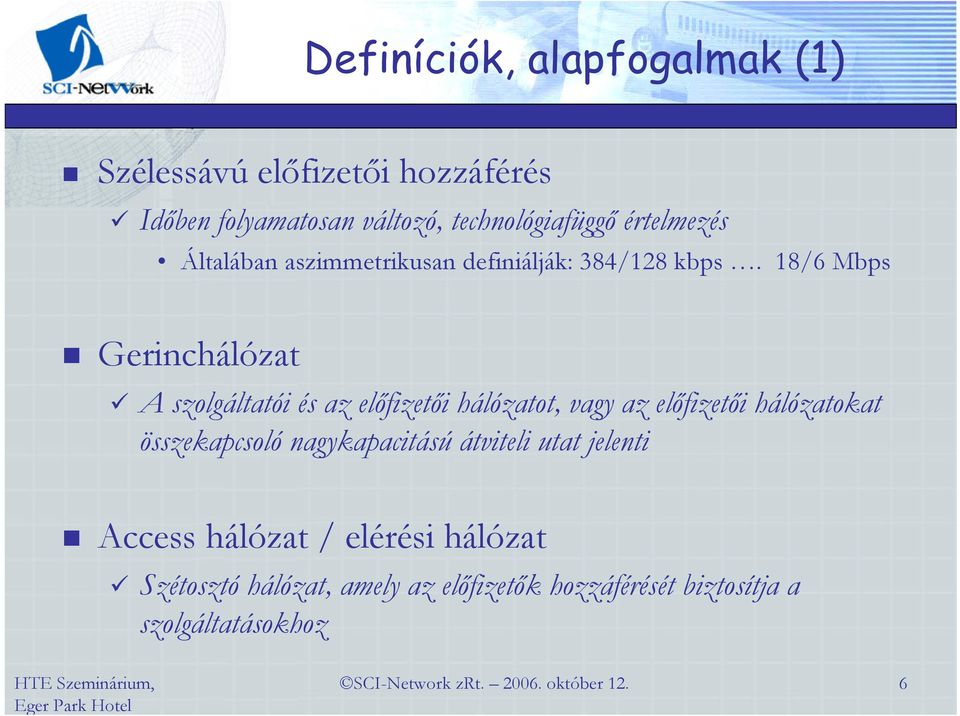

6 Definíciók, alapfogalmak (1) Szélessávú előfizetői hozzáférés Időben folyamatosan változó, technológiafüggő értelmezés Általában aszimmetrikusan definiálják: 384/128 kbps. 18/6 Mbps Gerinchálózat A szolgáltatói és az előfizetői hálózatot, vagy az előfizetői hálózatokat összekapcsoló nagykapacitású átviteli utat jelenti Access hálózat / elérési hálózat Szétosztó hálózat, amely az előfizetők hozzáférését biztosítja a szolgáltatásokhoz 6

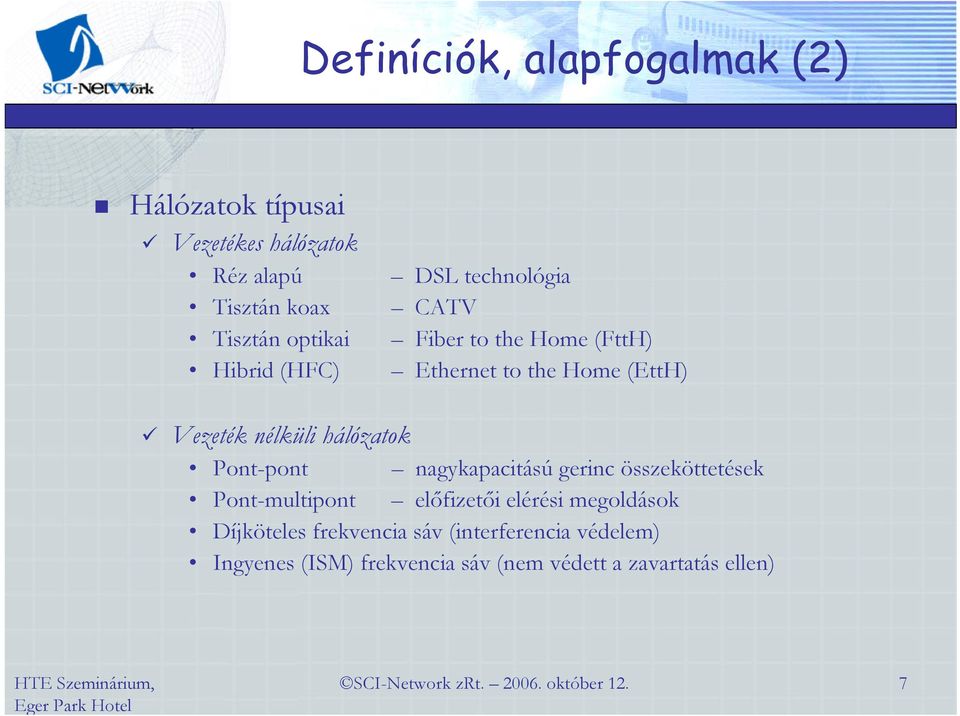

7 Definíciók, alapfogalmak (2) Hálózatok típusai Vezetékes hálózatok Réz alapú Tisztán koax Tisztán optikai Hibrid (HFC) DSL technológia CATV Fiber to the Home (FttH) Ethernet to the Home (EttH) Vezeték nélküli hálózatok Pont-pont nagykapacitású gerinc összeköttetések Pont-multipont előfizetői elérési megoldások Díjköteles frekvencia sáv (interferencia védelem) Ingyenes (ISM) frekvencia sáv (nem védett a zavartatás ellen) 7

8 Növekvő kapacitásigényű alkalmazások GSM szolgáltatók: A PDH csillag topológiát felváltja az SDH gyűrű topológia, migráció a tisztán IP alapú gerinchálózatok irányába Triple Play: Nagykapacitású, szélessávú IP hálózat kialakítása, IP-DSLAM-ek vezeték nélküli bekötése Gigabit kapacitással WiMAX: A bázisállomások összekötése IP gyűrű, illetve szövevényes topológiában A vezeték vezeték nélküli nélküli hálózati hálózati megoldások megoldások szerepe szerepe folyamatosan folyamatosan nő!! nő!! 8

9 Tipikus IP vezeték nélküli alkalmazások 9

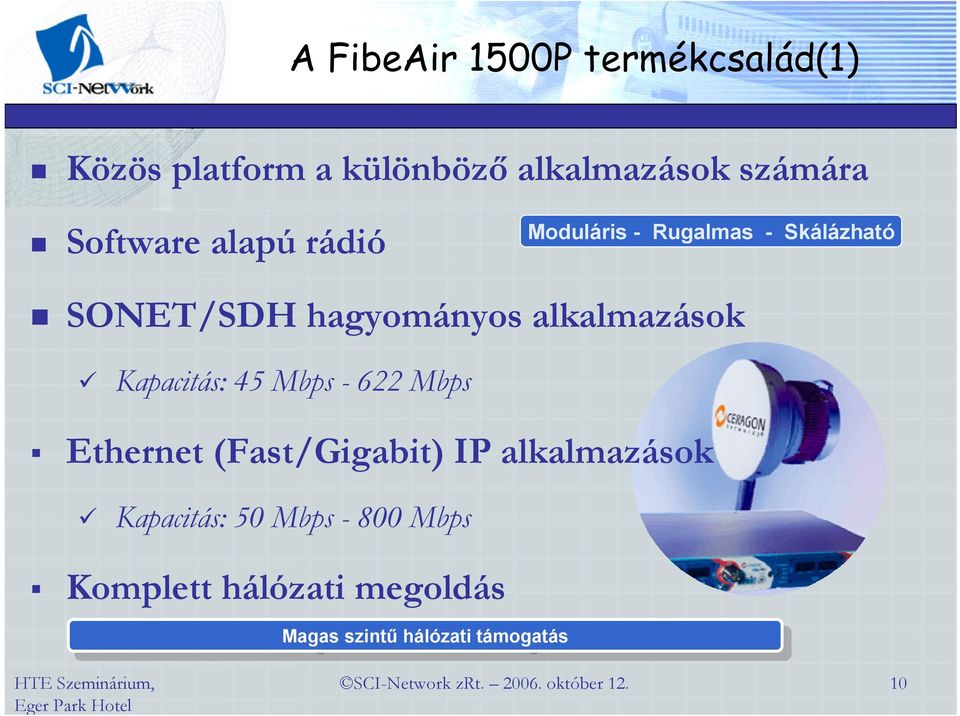

10 A FibeAir 1500P termékcsalád(1) Közös platform a különböző alkalmazások számára Software alapú rádió Moduláris - Rugalmas - Skálázható SONET/SDH hagyományos alkalmazások Kapacitás: 45 Mbps Mbps Ethernet (Fast/Gigabit) IP alkalmazások Kapacitás: 50 Mbps Mbps Komplett hálózati megoldás Magas Magas szintű szintű hálózati hálózati támogatás támogatás 10

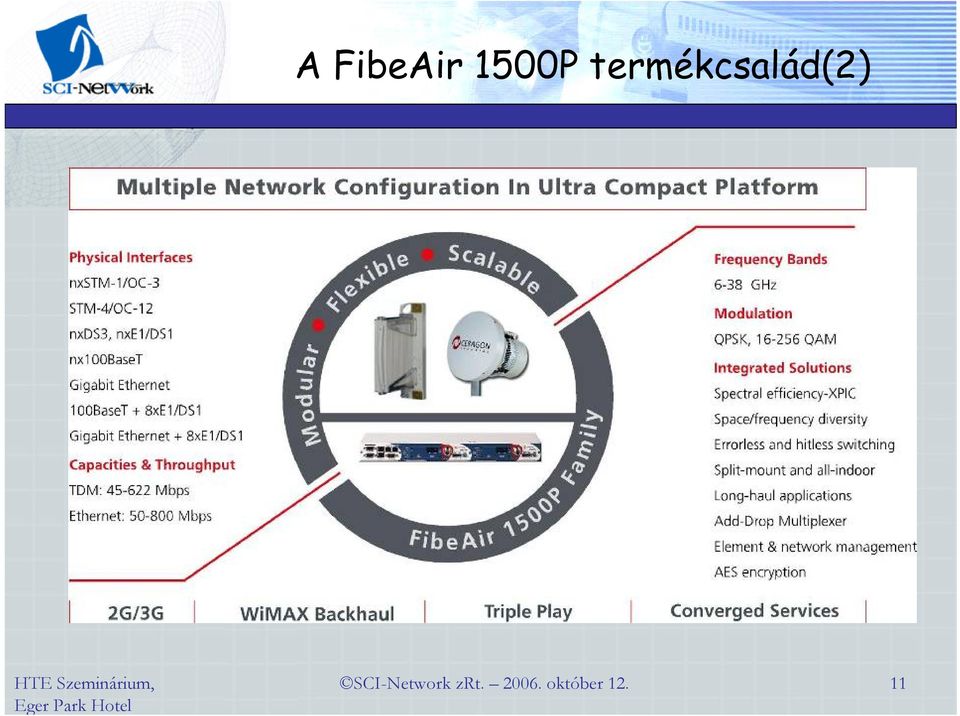

11 A FibeAir 1500P termékcsalád(2) 11

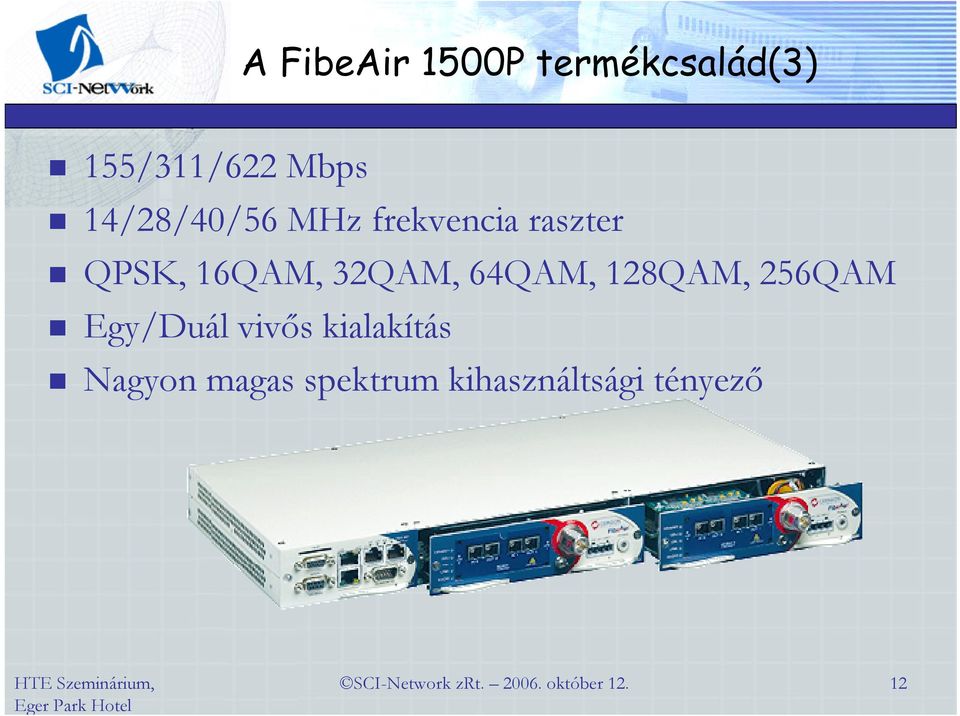

12 A FibeAir 1500P termékcsalád(3) 155/311/622 Mbps 14/28/40/56 MHz frekvencia raszter QPSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM Egy/Duál vivős kialakítás Nagyon magas spektrum kihasználtsági tényező 12

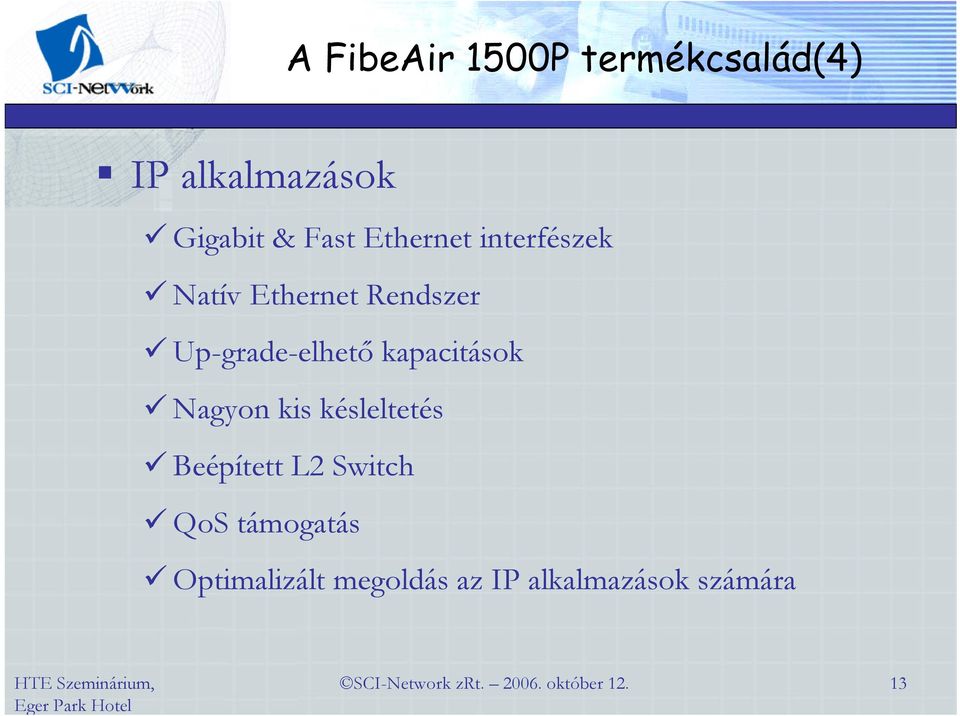

13 A FibeAir 1500P termékcsalád(4) IP alkalmazások Gigabit & Fast Ethernet interfészek Natív Ethernet Rendszer Up-grade-elhető kapacitások Nagyon kis késleltetés Beépített L2 Switch QoS támogatás Optimalizált megoldás az IP alkalmazások számára 13

14 FibeAir 1500P Ethernet megoldások(1) Adott frekvencia raszteren kétszeres kapacitás az IP alapú alkalmazások számára XPIC (Cross Polarization Interference Cancellation) technika alkalmazása duál polarizációs, egy vivős elrendezésben IP-re optimalizált teljesítmény és átviteli kapacitás MRMC (Multi-Rate-Multi-Channel MAC Protokol) QPSK, 16, 32, 64, 128, 256 QAM modulációs sémák implementálása Az Az átviteli átviteli kapacitás kapacitás teljes teljes kihasználása kihasználása N x100bt x100bt Gigabit Gigabit 14

15 FibeAir 1500P Ethernet megoldások(2) Többutas terjedés esetén jobb performancia Diversity konfigurációk kialakítása hibatűrő átkapcsoló mechanizmussal (enhanced errorless & hitless switching mechanism ) Nagyobb távolságok áthidalása kisebb antennákkal Opcionálisan nagyteljesítményű RF egység alkalmazása az alacsonyabb frekvencia sávokban Széles Széles installált installált eszközbázis eszközbázis,, együttműködés együttműködés e e legtöbb legtöbb gyártó gyártó berendezéseivel berendezéseivel 15

16 FibeAir 1500P Ethernet rádiók skálázhatósága 800 Mbps (FE/GE) 400 Mbps (FE/GE) 200 Mbps (FE/GE) 100 Mbps (FE/GE) 50 Mbps (FE/GE) A mai mai igényektől igényektől a a jövőbeli jövőbeli nagyobb nagyobb kapacitások kapacitások felé felé 16

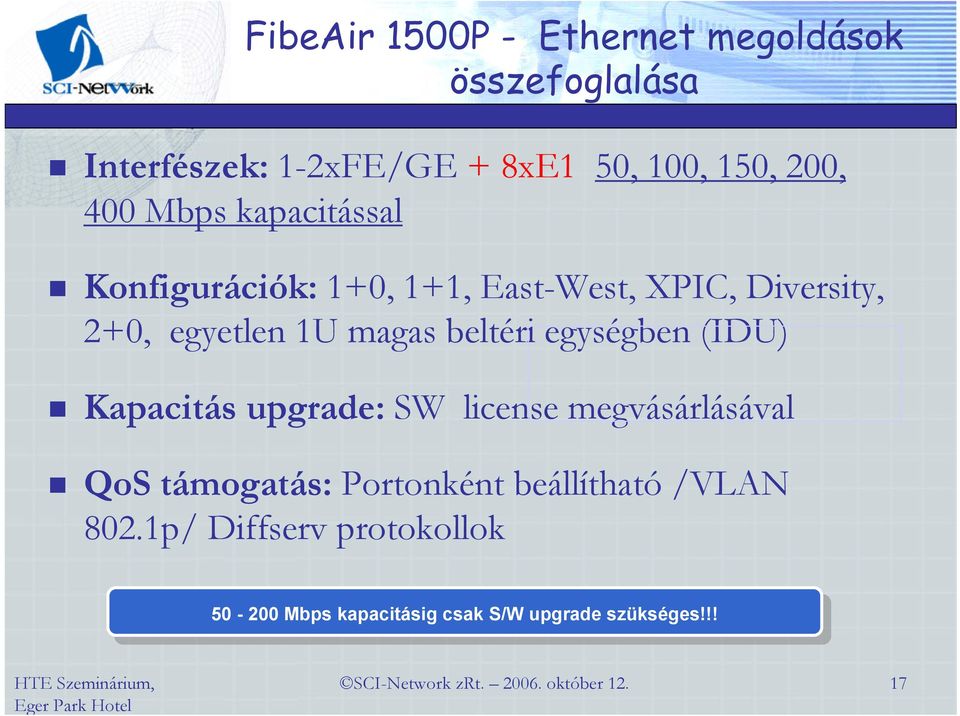

17 FibeAir 1500P - Ethernet megoldások összefoglalása Interfészek: 1-2xFE/GE + 8xE1 50, 100, 150, 200, 400 Mbps kapacitással Konfigurációk: 1+0, 1+1, East-West, XPIC, Diversity, 2+0, egyetlen 1U magas beltéri egységben (IDU) Kapacitás upgrade: SW license megvásárlásával QoS támogatás: Portonként beállítható /VLAN 802.1p/ Diffserv protokollok Mbps Mbps kapacitásig kapacitásig csak csak S/W S/W upgrade upgrade szükséges!!! szükséges!!! 17

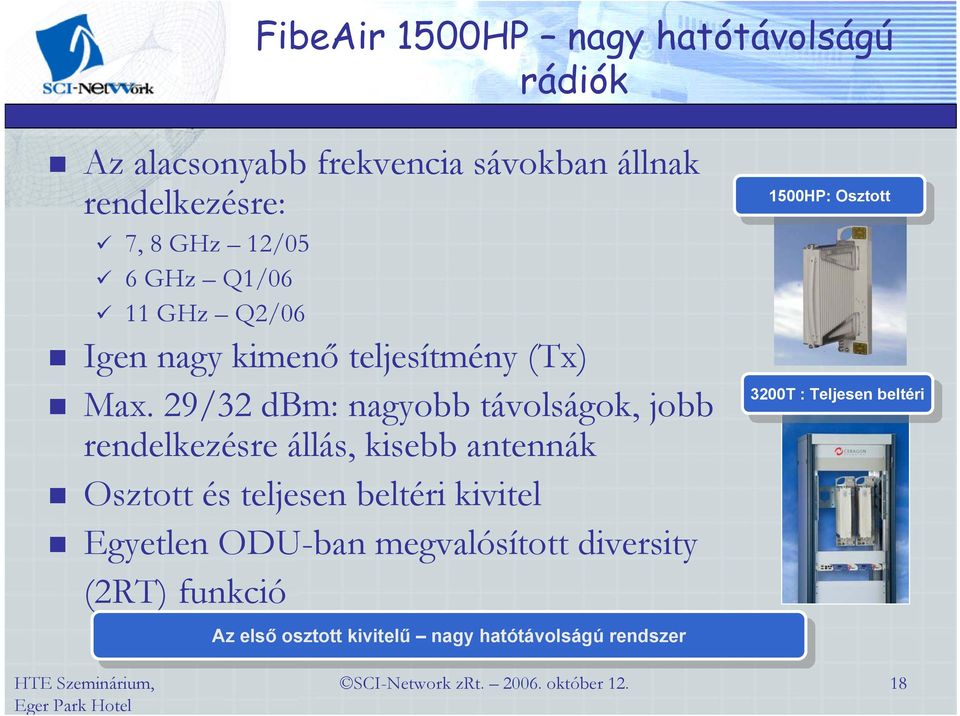

18 FibeAir 1500HP nagy hatótávolságú rádiók Az alacsonyabb frekvencia sávokban állnak rendelkezésre: 7, 8 GHz 12/05 6 GHz Q1/06 11 GHz Q2/06 Igen nagy kimenő teljesítmény (Tx) Max. 29/32 dbm: nagyobb távolságok, jobb rendelkezésre állás, kisebb antennák Osztott és teljesen beltéri kivitel Egyetlen ODU-ban megvalósított diversity (2RT) funkció Az Az első első osztott osztott kivitelű kivitelű nagy nagy hatótávolságú hatótávolságú rendszer rendszer 1500HP: 1500HP: Osztott Osztott 3200T : Teljesen beltéri 3200T : Teljesen beltéri 18

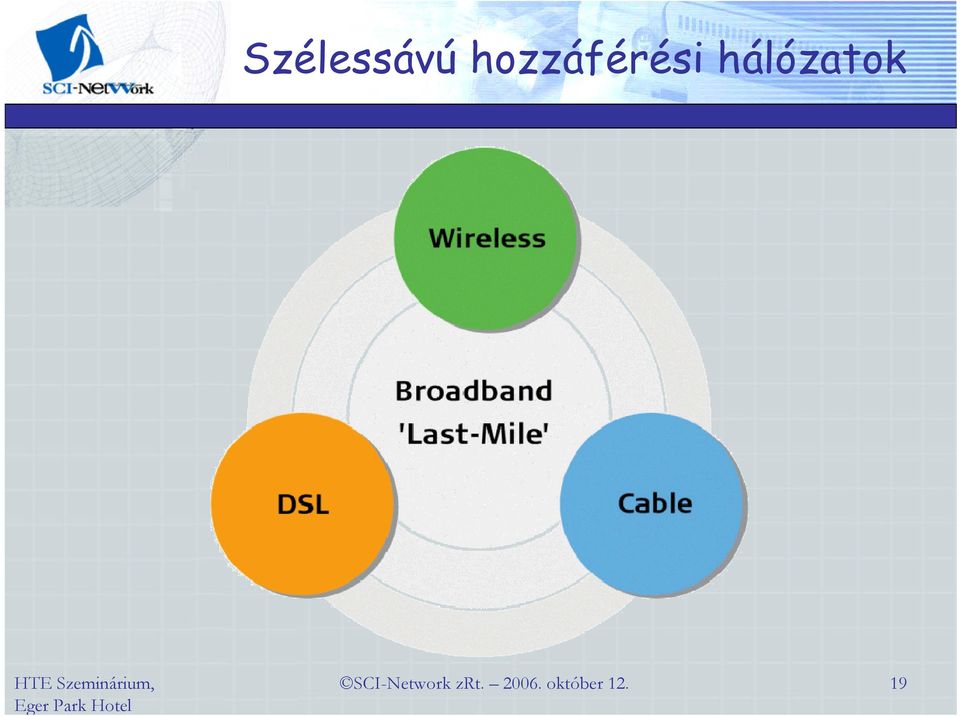

19 Szélessávú hozzáférési hálózatok 19

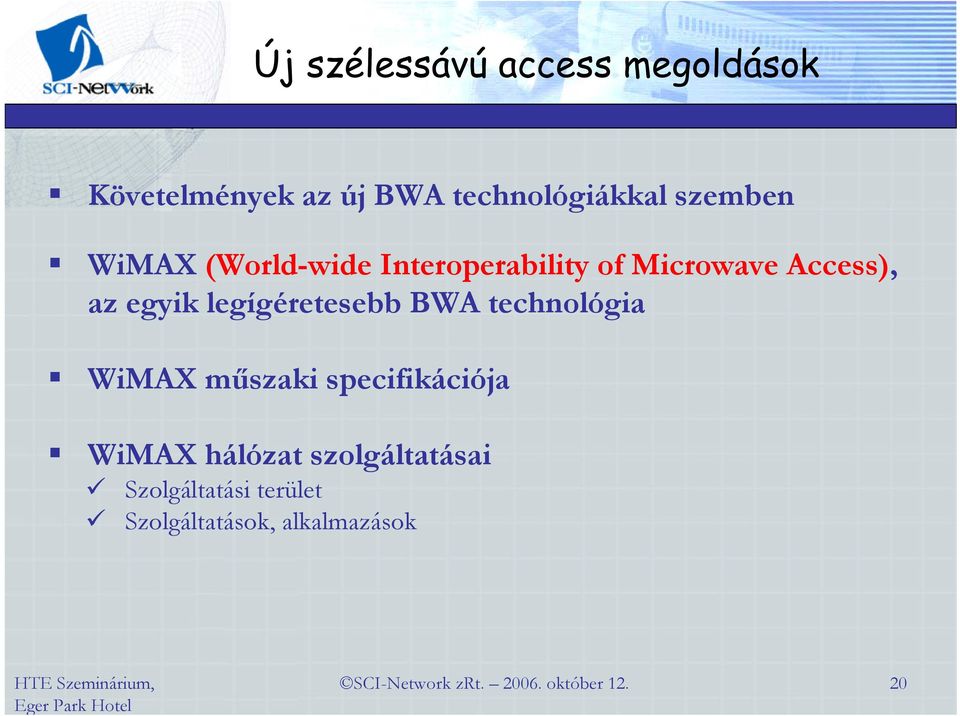

20 Új szélessávú access megoldások Követelmények az új BWA technológiákkal szemben WiMAX (World-wide Interoperability of Microwave Access), az egyik legígéretesebb BWA technológia WiMAX műszaki specifikációja WiMAX hálózat szolgáltatásai Szolgáltatási terület Szolgáltatások, alkalmazások 20

21 Követelmények az új BWA technológiákkal szemben (1) Legyen hatékony, mind a kissebességű, mind a szélessávú alkalmazásoknál Az igényektől függően képes legyen nagy igénysűrűséget és és viszonylag nagy lefedési sugarat is is kezelni Legyen mobil??? 21

22 Követelmények az új BWA technológiákkal szemben (2) Ne legyen feltétel az az optikai átlátás (NLOS) A spektrum-kihasználási tényező legyen magas A fajlagos költségek alacsonyak és és időben csökkenőek legyenek Legyen szabványos, széles gyártóbázisra épülő technológia??? 22

23 Vezeték nélküli hálózatok PMP szabványok WAN MAN LAN PAN PAN: Private Area Network LAN: Local Area Network MAN:Metropolitan Area Network WAN: Wide Area Network 23

24 WiMAX, Műszaki előnyök WiMAX (IEEE x)- műszaki, gazdasági előnyök: IP IP alapú alapúrendszer Teljes Teljes kompatibilitás az az egyes egyes gyártmányok között között GHz GHzfrekvenciatartományban, mind mind a a fizetős, mind mind a a szabad sávokban működhet OFDM technológia Korlátozott mobilitás Magas spektrum-kihasználási tényező Nagy Nagy kapacitás Tartalmazza a a QoS-t, QoS-t, garantálható tehát tehát a a minőség (rendelkezésreállás, BER BER stb.) stb.) Terminálokat a a felhasználó szerezheti be be (off (offthe theshelf) 24

25 A WiMAX hálózat szolgáltatási területe Access hálózat hatótávolságának kiterjesztése 25 km-ig WLAN WiMAX ADSL WLAN DSL hatósugár 5 km WLAN WiMAX 25

26 A WiMAX alkalmazások várható fejlődése Fix kültéri A megoldás jellemzői Fix helyszínek Épületen kívüli installálást is igényel Viszonylag körülményes üzembehelyezés Alkalmazások E1 szintű szolgáltatás csak a nagy üzleti előfizetőknek Hot-spot-ok bekötése Az KKV ügyfeleknél frakcionális E1 szolgáltatás Fix beltéri & hordozható A megoldás jellemzői Consumer típusú az intallálást a felhasználó végzi Hordozhatóság a szolgáltatási területen belül Alkalmazások Last Mile szélessávú hozzáférés Hordozható szélessávú hozzáférés Mobil A megoldás jellemzői CPE nélküli mobil PC Roaming lehetőség a szolgáltatási területen belül Always Best Connected (Simplified Network Selection) Alkalmazások Mobil szélessávú hozzáférés 26

27 A WiMAX hálózat szolgáltatásai(1) Milyen szolgáltatásokat nyújt? IP Access szolgáltatás: előfizetőilan-ok csatlakoztatása az Internetre PPPoE tunnelling hozzáférés VPN Type 2 (LAN Access): VLAN szolgáltatás szolgáltatói hálózaton keresztül VoIP telefonszolgáltatás Melyik felhasználói szegmensnek? Lakossági (Residential, SOHO) Irodaházak, lakóparkok (MDU/MTU) Kis és közepes üzleti (SOHO, SME) WiFi Hot Spot 27

28 A WiMAX hálózat szolgáltatásai(2) W-DSL Vállalati csatlakoztatás Fix vonal kiváltás WiFi csatlakoztatás 28

29 Valós idejű szolgáltatások WiMAX felett VoIP szolgáltatás POTS szolgáltatás (beszéd és fax) ISDN szolgáltatás TDMoIP szolgáltatás Szinkron bérelt vonali szolgáltatások (E1 szimuláció) Triple Play szolgáltatás HSIA, VoIP, video szolgáltatások, garantált QoS 29

30 Összegzés Mit tud a WiMAX nyújtani a szolgáltatónak? Különböző igénysűrűségű területeken nagy sebességű szolgáltatásokat (1-2 Mbps/felhasználó) Magas rendelkezésre állás mellett, garantált minőséget Alacsony fizetőképes kereslet esetén gyors és gazdaságos előfizetői bekapcsolásokat mindezt akár mobil módon is ki tudja elégíteni 30

31 Köszönjük a figyelmüket! akorsos@scinetwork.hu 31
