1 Csoportos üzenetszórás optimalizálása klaszter rendszerekben Készítette: Juhász Sándor Csikvári András Budapesti Műszaki és Gazdaságtudományi Egyetem Villamosmérnöki és Informatikai Kar Automatizálási és Alkalmazott Informatikai Tanszék

2 Tartalom Kommunikációs alrendszer klaszterekben szűk keresztmetszet csoport kommunikációs primitívek Broadcast hagyományos megvalósításai központosított, fa, hiperkocka Szimmetrikus, aszinkron algoritmus Teljesítmény vizsgálat Összefoglalás

3 Kommunikáció klaszterekben Jelentőség Klaszterek Nagyobb teljesítmény olcsóbban Kommunikáció lassúsága szűk keresztmetszet Csak nagy granularitású feladatokra alkalmazható Kommunikáció korlátai A hardver új technológiák (ATM, SCI, Fast Ethernet, Gigabit Ethernet, Myrinet, Quadrics, Infiniband) teljesen kapcsolt (fully-switched) topológia sávszélesség jelentősége kicsi Késletetetések nagyobb része a szoftver rétegekben operációs rendszer, üzenetkezelő alrendszer, protokoll stack Cél: kommunikáció sebességének növelése az üzenet kezelő rendszer szintjén

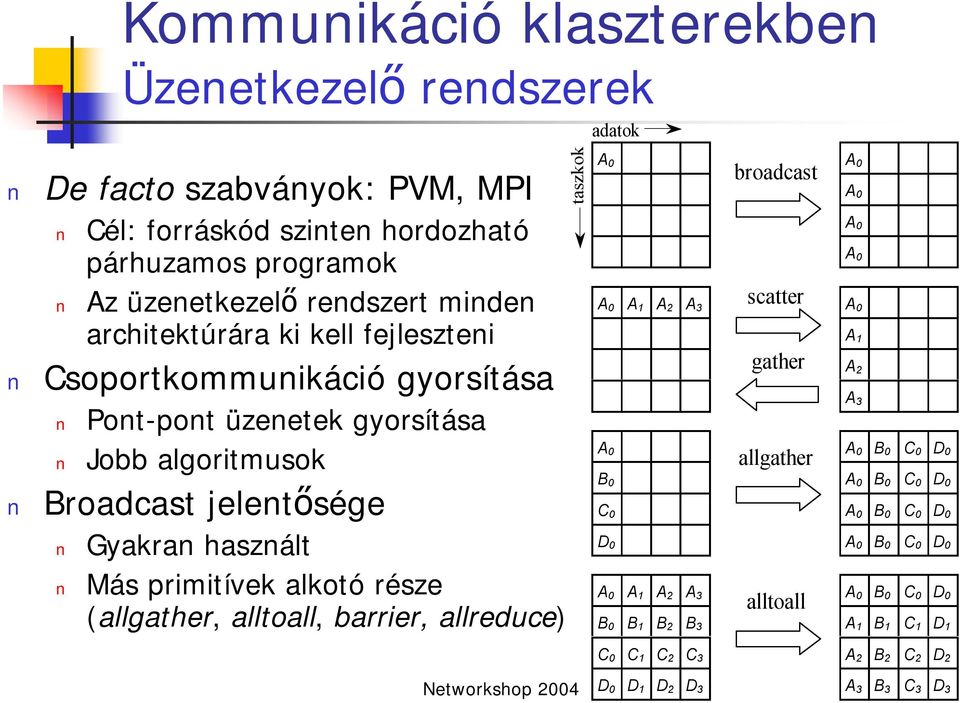

4 Kommunikáció klaszterekben Üzenetkezelő rendszerek adatok De facto szabványok: PVM, MPI Cél: forráskód szinten hordozható párhuzamos programok Az üzenetkezelő rendszert minden architektúrára ki kell fejleszteni Csoportkommunikáció gyorsítása Pont-pont üzenetek gyorsítása Jobb algoritmusok Broadcast jelentősége Gyakran használt Más primitívek alkotó része (allgather, alltoall, barrier, allreduce) taszkok A 0 A A 2 A 3 B 0 B B 2 B 3 C 0 C C 2 C 3 D 0 D D 2 D 3 A 0 A A 2 A 3 B 0 B B 2 B 3 C 0 C C 2 C 3 D 0 D D 2 D 3 A 0 B 0 C 0 D 0 D D 2 D 3 A 0 A A 2 A 3 B 0 B B 2 B 3 broadcast scatter gather allgather alltoall A 0 B 0 C 0 D 0 A 0 B C D A 0 B 2 C 2 D 2 A 0 B 3 C 3 D 3 A 0 B 0 C 0 D 0 A B C D A 2 B 2 C 2 D 2 A 3 B 3 C 3 D 3 A 0 B 0 C 0 D 0 A 0 B 0 C 0 D 0 A 0 B 0 C 0 D 0 A 0 B 0 C 0 D 0 A 0 B 0 C 0 D 0 A B C D C 0 C C 2 C 3 A 2 B 2 C 2 D 2 D 0 D D 2 D 3 A 3 B 3 C 3 D 3

5 Broadcast megvalósításai Hagyományos módszerek a) egyetlen központból kiinduló üzenetszórás b) bináris fa topológiára épülő üzenetszórás c) hiperkocka topológiára épülő üzenetszórás c) a) 0 b) n O(n) O(log 2 n) O(d ) kompexitás virtuális crossbar hálózati topológia esetén d n

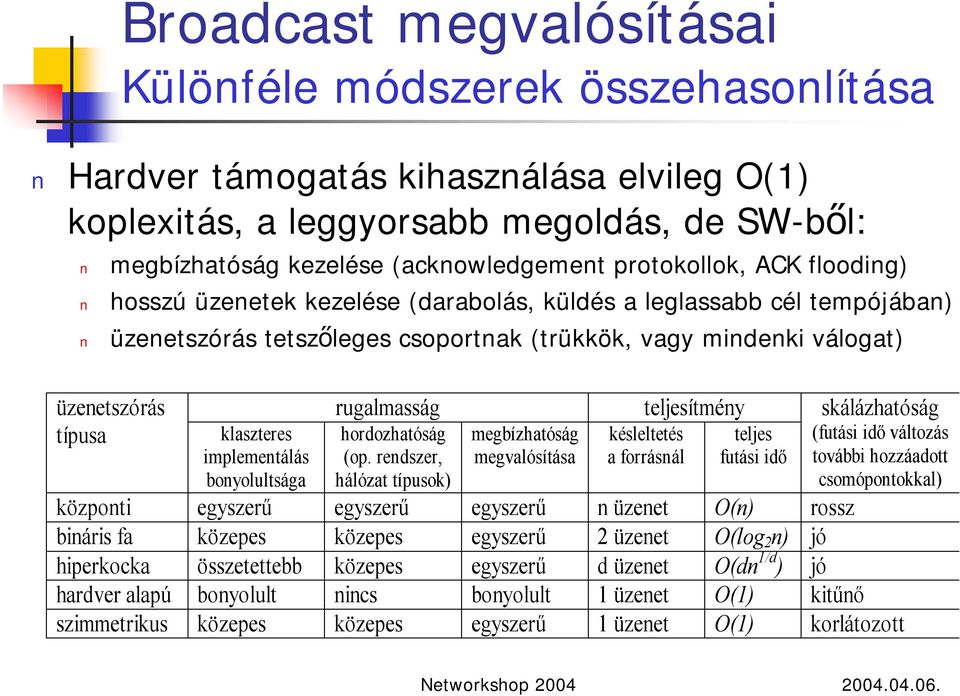

6 Broadcast megvalósításai Különféle módszerek összehasonlítása Hardver támogatás kihasználása elvileg O() koplexitás, a leggyorsabb megoldás, de SW-ből: megbízhatóság kezelése (acknowledgement protokollok, ACK flooding) hosszú üzenetek kezelése (darabolás, küldés a leglassabb cél tempójában) üzenetszórás tetszőleges csoportnak (trükkök, vagy mindenki válogat) üzenetszórás típusa klaszteres implementálás bonyolultsága rugalmasság hordozhatóság (op. rendszer, hálózat típusok) megbízhatóság megvalósítása teljesítmény késleltetés a forrásnál teljes futási idő skálázhatóság (futási idő változás további hozzáadott csomópontokkal) központi egyszerű egyszerű egyszerű n üzenet O(n) rossz bináris fa közepes közepes egyszerű 2 üzenet O(log 2 n) jó hiperkocka összetettebb közepes egyszerű d üzenet O(dn /d ) jó hardver alapú bonyolult nincs bonyolult üzenet O() kitűnő szimmetrikus közepes közepes egyszerű üzenet O() korlátozott

7 Szimmetrikus, aszinkron algoritmus Alapvető tulajdonságok SW implementáció előnyei egyszerű megvalósítás tetszőleges üzenetméret és csomópontszám hordozható, plattform független alapvető küldés-fogadásra épül, megbízható átvitel nem igényel külön munkát Emellett viszont O() komplexitás HW támogatás nélkül, a switching hub kihasználásával

8 Szimmetrikus, aszinkron algoritmus Algoritmus leírás 2 átlapolódó fázis a) a forrás p részre bontja a szétküldendő üzenetet, és minden célnak elküldi egy darabját a cél csomópontok saját darabjaikat átküldik az összes többi célcsomópontnak b)

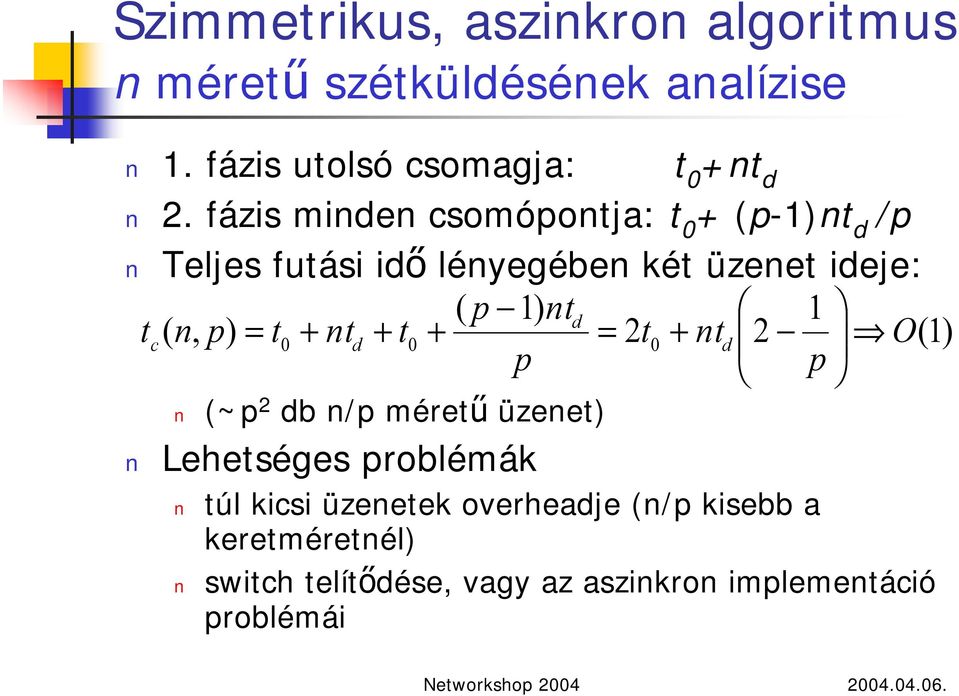

9 Szimmetrikus, aszinkron algoritmus n méretű szétküldésének analízise. fázis utolsó csomagja: t 0 +nt d 2. fázis minden csomópontja: t 0 + (p-)nt d /p Teljes futási idő lényegében két üzenet ideje: ( p ) ntd tc( n, p) = t0 + ntd + t0 + = 2t0 + ntd 2 O() p p (~p 2 db n/p méretű üzenet) Lehetséges problémák túl kicsi üzenetek overheadje (n/p kisebb a keretméretnél) switch telítődése, vagy az aszinkron implementáció problémái

10 Teljesítmény vizsgálat Teszt környezet Plattform (5 egyforma csomópont) IBM Pentium IV processzor (2.26 GHz) Intel 8280DB PRO/00 VE hálózati adapter 3Com SuperStack 4226T (00 Mbit Ethernet switch) Windows XP operációs rendszer Szoftver környezet RWTH Aachen, Lehrstuhl für Betriebssysteme: Multi-Platform MPICH A beépített bináris fa strutúrájú broadcast és a szimmetrikus aszinkron algoritmus összehasonlítása (MPI_Irecv, MPI_Isend)

11 A fa (a,c) és szimmetrikus (b,d) üzenetszórás algoritmus teljesítményének összehasonlítása logaritmikus (a,b) és lineáris (c,d) skálán a) b) futási idő [ms] célcsomópontok száma 5 c) d) futási idő [ms] S3 S0 S S4 S S6 S9 sorozat neve futási idő [ms] célcsomópontok száma futási idő [ms] S S9 S6 S3 S0 S S4 sorozat neve sorozat neve üzenet méret [byte] S 2 S2 4 S3 8 S4 6 S5 32 S6 64 S 28 S8 256 S9 52 S0 024 S 2048 S S3 892 S S S S 304 S S célcsomópontok száma 5 3 S6 S3 S0 S S4 sorozat neve S célcsomópontok száma S S6 S3 S0 S S4 sorozat neve

12 Teljesítmény vizsgálat Összehasonlítás azonos ábrában a) futási idő [ms] b) fa fa 304 fa fa 6384 szimmetrikus szimmetrikus 304 szimmetrikus szimmetrikus futási idő [ms] célcsomópontok száma célcsomópontok száma

13 Összefoglalás Cél a klaszterek kommunikációjának javítása Cikk: csoportkommunikáció gyorsítása az új üzenetszórási módszerrel Aszinkron, szimmetrikus algoritmus hordozható, skálázható egyszerűen implementálható akár 00% teljesítmény növekedés üzenetkezelő könyvtárba építve a régi kódok újraírás nélkül is gyorsulnak kis (<4k) üzenetekre nem érdemes alkalmazni
