Hálózati architektúrák laborgyakorlat
|
|
- László Deák
- 7 évvel ezelőtt
- Látták:
Átírás
1 Hálózati architektúrák laborgyakorlat 5. hét Dr. Orosz Péter, Skopkó Tamás szeptember
2 Hálózati réteg (L3) Kettős címrendszer: ARP Útválasztás: route IP útvonal: traceroute Parancsok: ifconfig, arp, route, traceroute Hálózati réteg (L3) IPv4, ICMPv4, IPv6, ICMPv6, ARP Alkalmazási (L7) Application Prezentációs (L6) Presentation Viszony (L5) Session Szállítási (L4) Transport Hálózati (L3) Network Adatkapcsolati (L2) Datalink Fizikai (L1) Physical
3 Kettős címrendszer Címfeloldás A hálózaton belül MAC cím alapján azonosítjuk a csomópontokat, így üzenet küldéséhez a címzett MAC címét ismernünk kell. Az alkalmazások a hálózati kommunikáció során IP címmel azonosítják a végpontot, így az üzenet elküldése előtt a címzett IP címe alapján ki kell deríteni annak MAC címét: IP cím MAC cím Address Resolution Protocol (ARP, RFC 826) Küldéskor csomópontunk megvizsgálja, hogy a címzett IP címe szerepel-e az ARP táblájában. Amennyiben igen, úgy kiolvassa a táblából a cél MAC címét. Ha nem szerepel a címzett IP címe, akkor ARP-request broadcast üzenetet küld ki a hálózatra, melyre a keresett IP címmel rendelkező csomópont unicast választ küld (ARP-reply). A válasz alapján a kérdező csomópont beírja a megadott MAC címet az ARP táblájába.
4 ARP tábla ARP tábla lekérdezése # arp [-a] Statikus és dinamikus bejegyzések felismerése! Meddig él egy dinamikus bejegyzés? Mi történik az ARP tábla bejegyzéseivel a hálózati interfész IP címének megváltoztatásakor? Statikus bejegyzés létrehozása a táblában # arp -s IP_cím MAC_cím pl. # arp -s :01:02:03:04:05 Statikus bejegyzés törlése # arp -d IP_cím pl. # arp -d
5 Routing tábla Hálózatcím alapján történő útvonal meghatározás Hálózati réteg szolgáltatása Minden IP kommunikációra képes hálózati eszköz rendelkezik útválasztási táblával (routing table) A hálózati eszköz a beérkező IP csomagot a fejrészben szereplő cél IP címet felhasználva a routing tábla információi alapján továbbítja a megfelelő interfészére. Célhálózat Átjáró Maszk Metrika Interfész eth eth eth0
6 A route parancs Routing tábla kiiratása: # route # route -n

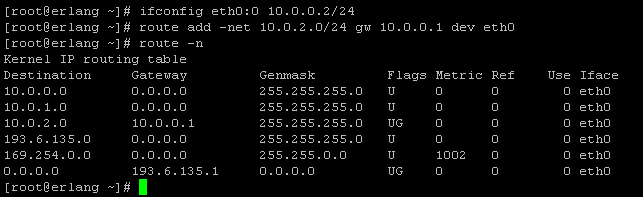

7 Statikus útvonal bejegyzése: # route add -net /24 dev eth0 A route parancs # route add -net /24 gw dev eth0
8 A route parancs Default útvonal bejegyzése: # route add default gw Feladat: A tanteremben alakítsunk ki 4 db /26-os alhálózatot a /24 kiinduló hálózatból. A hallgatói gépek oszloponként egy IP hálózatba tartoznak, mindenki konfiguráljon fel egy szabad címet az eth0 interfészén a megfelelő alhálózatból. Pingeljünk meg az oszlopunkban (saját hálózatunkban) egy másik csomópontot. Pingeljünk meg egy másik oszlopbeli csomópontot. Kapunk választ? Magyarázzuk meg a jelenséget! Módosítsuk úgy a routing táblánkat, hogy a terem minden alhálózatát el tudjuk érni!
9 Csomópontok IP konfigurációja Feladat: Konfigurálja fel az ábrán látható Hx csomópontok és Ry útválasztók interfészeit a megfelelő hálózat címtartományából, majd állítsa be úgy a routing táblákat, hogy minden eszköz el tudjon érni minden eszközt. Ha a csomag címzettje egyéb hálózathoz tartozik, a csomagot az ISP_R router irányába továbbítsuk! Hálózati architektúrák és protokollok laborgyakorlat, Skopkó Tamás, Dr. Orosz Péter, Debreceni Egyetem Informatikai Kar
10 IP útvonal: traceroute Feladat: Konfiguráljuk fel az eth0 interfész automatikus IP cím konfigurációval: # dhclient eth0 Irassuk ki az aktuális IP útvonalat a saját gépünk és a csomópont között. # traceroute # traceroute -I # traceroute -T Mi a különbség a három kimenet között? Mi lehet az oka? Traceroute kapcsolók: -i Forrás interfész -I ICMP alapú tesztelés -m Maximális hop-szám (TTL) -n Numerikus formátumú kimenet -N Egy időben kiküldött üzenetek száma -q Egy hop teszteléséhez használt üzenetek száma -T TCP SYN alapú tesztelés -w Várakozási idő

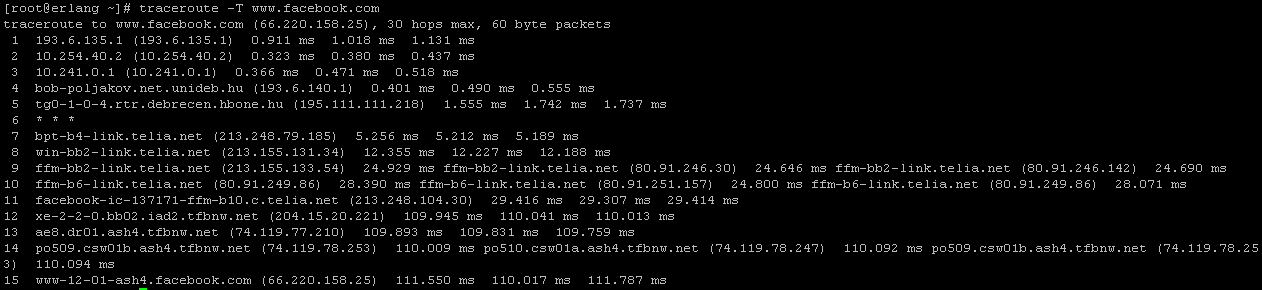

11 IP útvonal: traceroute Elemezzük az alábbi traceroute kimenetet! Mi lehet az oka annak, hogy bizonyos hop-okon több IP cím válaszolt? Magyarázzuk meg a jelenséget! Magyarázzuk meg a 6. hop-on látható * * * kimenetet!
