1 Számítógépes Hálózatok 8. gyakorlat

2 Teszt canvas.elte.hu Számítógépes Hálózatok Gyakorlat 2

3 Udp stream példa Példa kód a gyakorlat honlapján. cv2 install: pip install --user opencv-python Számítógépes Hálózatok Gyakorlat 3

4 Netmask Alhálózat címeinek leírása. Számítógépes Hálózatok Gyakorlat 4

5 Feladat 3 Hány cím elérhető a következő netmaskokkal és adjuk meg a minimális és maximális címet: / / /10 Számítógépes Hálózatok Gyakorlat 5

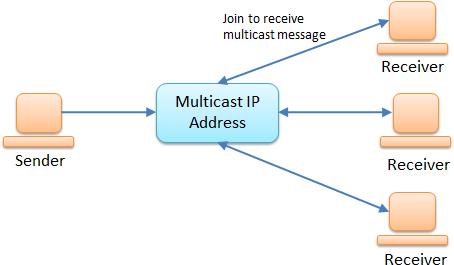

6 Multicast Számítógépes Hálózatok Gyakorlat 3. 6

71' group = socket.inet_aton(multicast_group) mreq = struct.pack('4sl', group, socket.

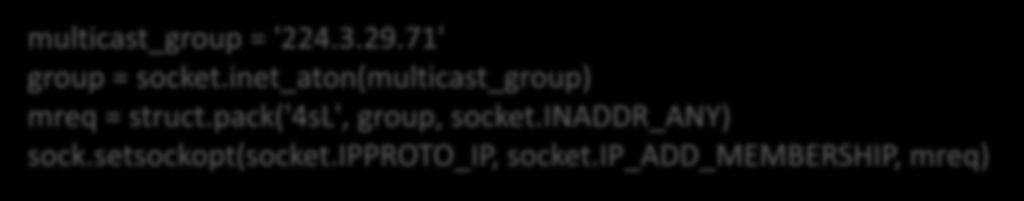

7 Multicast setsockopt() (sender) ttl = struct.pack('b', 1) sock.setsockopt(socket.ipproto_ip, socket.ip_multicast_ttl, ttl) socket hozzávétele a multicast grouphoz (recv) multicast_group = ' ' group = socket.inet_aton(multicast_group) mreq = struct.pack('4sl', group, socket.inaddr_any) sock.setsockopt(socket.ipproto_ip, socket.ip_add_membership, mreq) Számítógépes Hálózatok Gyakorlat 3. 7

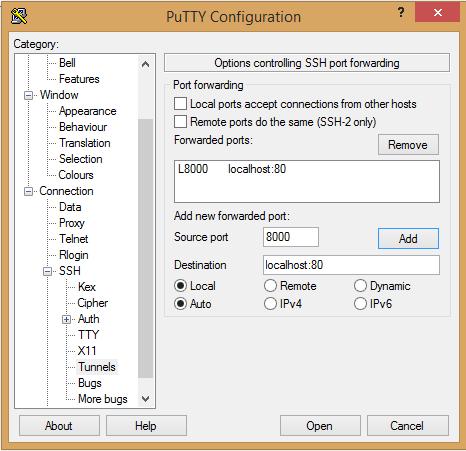

8 SSH Tunnel Windows (putty) Linux ssh L 8000:localhost:80 user@hostname Számítógépes Hálózatok Gyakorlat 8

9 Mininet A következő példában három hoszt lesz összekötve: h1 h2 h3, és h2 router-ként lesz konfigurálva Ez alapján készült: Számítógépes Hálózatok Gyakorlat 10. 9

A test_router.py szkript tartalma: #!/usr/bin/python from mininet.net import Mininet from mininet.cli import CLI from mininet.link import Link, TCLink, Intf from mininet.

$0.0.0/8', link=tclink) info( '*** Adding controller\n' ) info( '*** Add switches\n') info( '*** Add hosts\n') h1 = net.addhost('h1', cls=host, ip='10.0.10.2', defaultroute=none) h2 = net.$

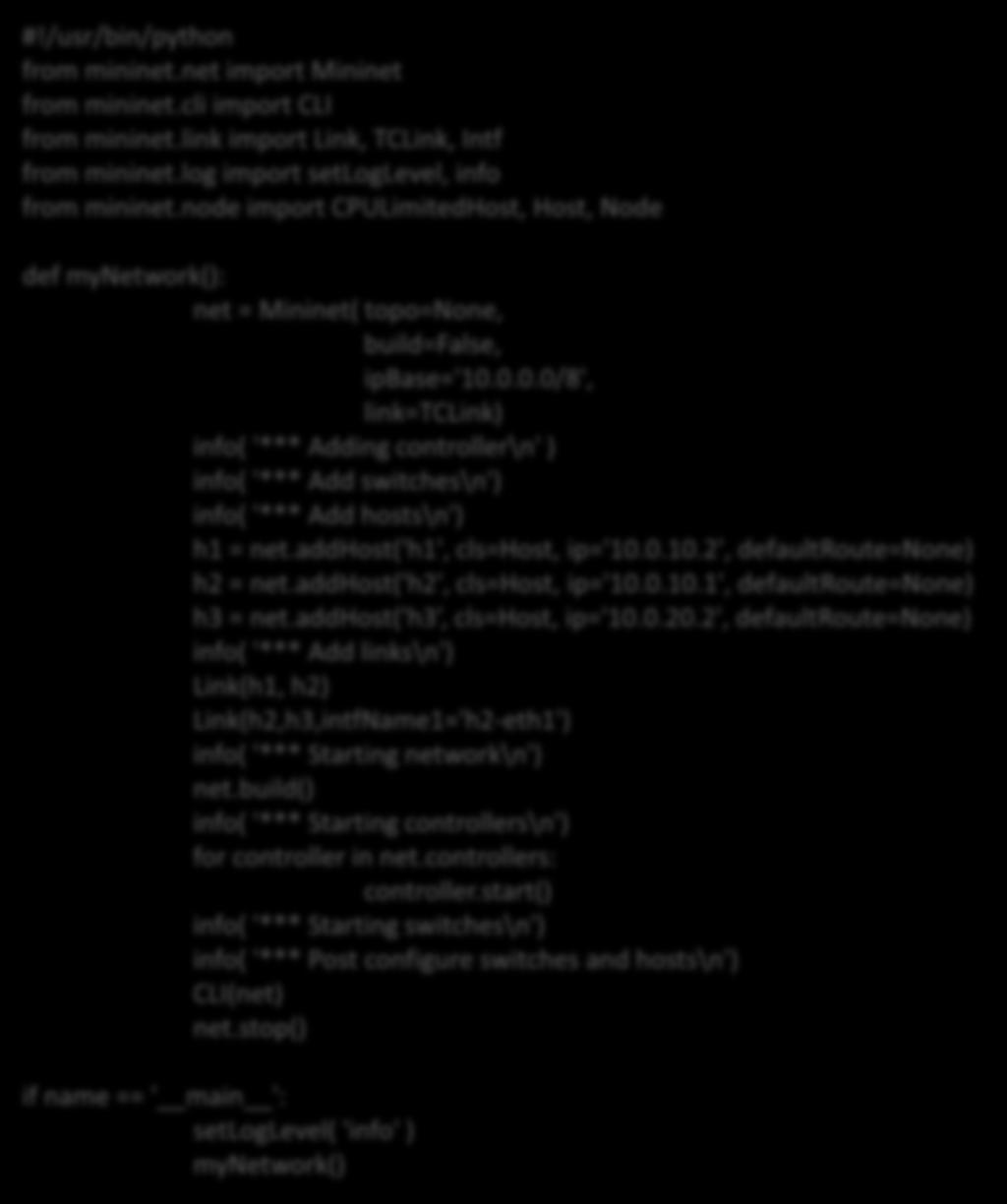

10 A test_router.py szkript tartalma: #!/usr/bin/python from mininet.net import Mininet from mininet.cli import CLI from mininet.link import Link, TCLink, Intf from mininet.log import setloglevel, info from mininet.node import CPULimitedHost, Host, Node def mynetwork(): net = Mininet( topo=none, build=false, ipbase=' /8', link=tclink) info( '*** Adding controller\n' ) info( '*** Add switches\n') info( '*** Add hosts\n') h1 = net.addhost('h1', cls=host, ip=' ', defaultroute=none) h2 = net.addhost('h2', cls=host, ip=' ', defaultroute=none) h3 = net.addhost('h3, cls=host, ip=' ', defaultroute=none) info( '*** Add links\n') Link(h1, h2) Link(h2,h3,intfName1='h2-eth1') info( '*** Starting network\n') net.build() info( '*** Starting controllers\n') for controller in net.controllers: controller.start() info( '*** Starting switches\n') info( '*** Post configure switches and hosts\n') CLI(net) net.stop() if name == ' main ': setloglevel( 'info' ) mynetwork() Számítógépes Hálózatok Gyakorlat

11 Mininet Indítsuk el: python test_router.py mininet> A h1 h2 h3 hostokon elindíthatunk egy-egy terminált: mininet> xterm h1 h2 h3 Számítógépes Hálózatok Gyakorlat

12 Mininet A h2 termináljában Adjunk IP címet a h2-eth1 interfésznek: # ip addr add /8 dev h2-eth1 # ifconfig h2-eth netmask Engedélyezzük az IP forwarding-ot: # echo 1 > /proc/sys/net/ipv4/ip_forward Állatsuk be a routing szabályokat # ip route add /24 dev h2-eth0 # ip route add /24 dev h2-eth1 Számítógépes Hálózatok Gyakorlat

13 Mininet A h1 termináljában Az alapértelmezett útvonalat adjuk meg a lokális átjárón keresztül, amelyet az h1-eth0 eszközön lehet elérni: # ip route add default via dev h1-eth0 Töröljük az eredeti route bejegyzést: # ip route del /8 Számítógépes Hálózatok Gyakorlat

14 Mininet A h3 termináljában Az alapértelmezett útvonalat adjuk meg a lokális átjárón keresztül, amelyet az h1-eth1 eszközön lehet elérni: # ip route add default via dev h3-eth0 Töröljük az eredeti route bejegyzést: # ip route del /8 Számítógépes Hálózatok Gyakorlat

15 Mininet Ezután nézzük meg az IP routing táblát terminálokban: # route -n Most már működni fog a ping: mininet> h1 ping h3 Számítógépes Hálózatok Gyakorlat

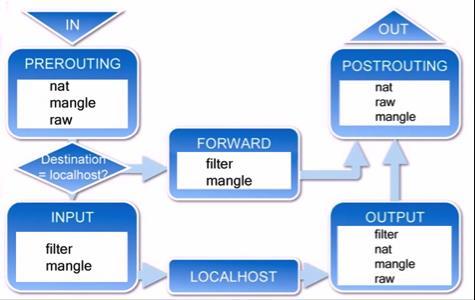

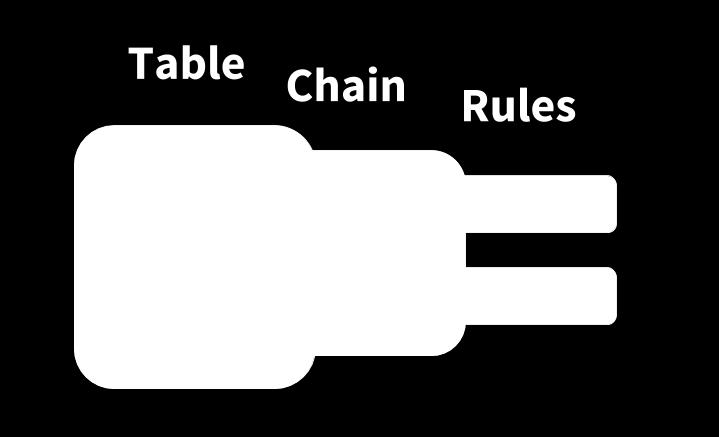

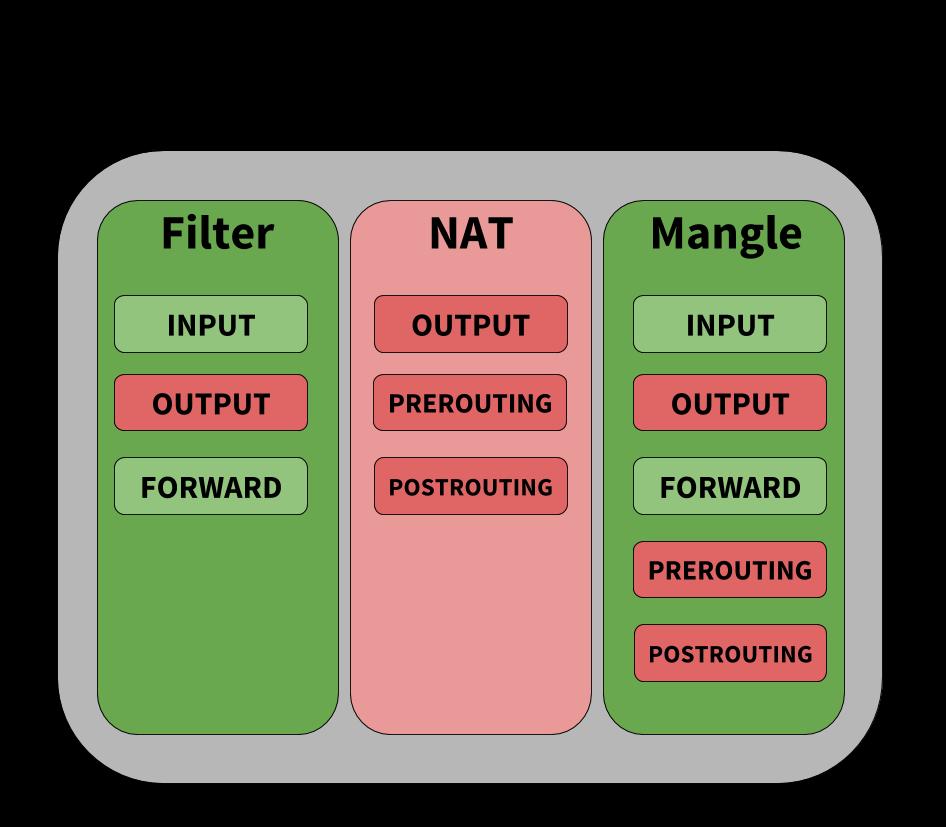

16 Iptables Számítógépes Hálózatok Gyakorlat 16

17 Mininet Iptables szabályok kiiratása: # sudo iptables-save Ping tiltás szabály felvétele az OUTPUT lánc elejére: # sudo iptables -I OUTPUT -p icmp --icmp-type echo-request -j DROP Ping tiltás szabály felvétele az OUTPUT lánc elejére : # sudo iptables -A OUTPUT -p icmp --icmp-type echo-request -j DROP Ping tiltás szabály törlése: # sudo iptables -D OUTPUT -p icmp --icmp-type echo-request -j DROP Számítógépes Hálózatok Gyakorlat

18 Mininet Iptables port forwarding: h3 node-on inditsunk el egy ssh deamont # /usr/sbin/sshd Állítsuk be a h2-es node-on a forwarding szabályt: # iptables -t nat -A PREROUTING -i h2-eth0 -p tcp -m tcp --dport j DNAT --to-destination :22 # iptables -A FORWARD -d /32 -p tcp -m tcp --dport m state --state NEW,RELATED,ESTABLISHED -j ACCEPT SSH-zunk be h1-ről a h3-ra a port forwardinggal: # ssh -p 2222 networks@ Számítógépes Hálózatok Gyakorlat

Csomagvesztés Hálózati linkek tulajdonságai: késleltetés (delay), csomagvesztés (loss), sávszélesség (bw) A mininetes python scriptben: linkopts = {'bw':10, 'delay':'5ms, loss=10 } # bw:

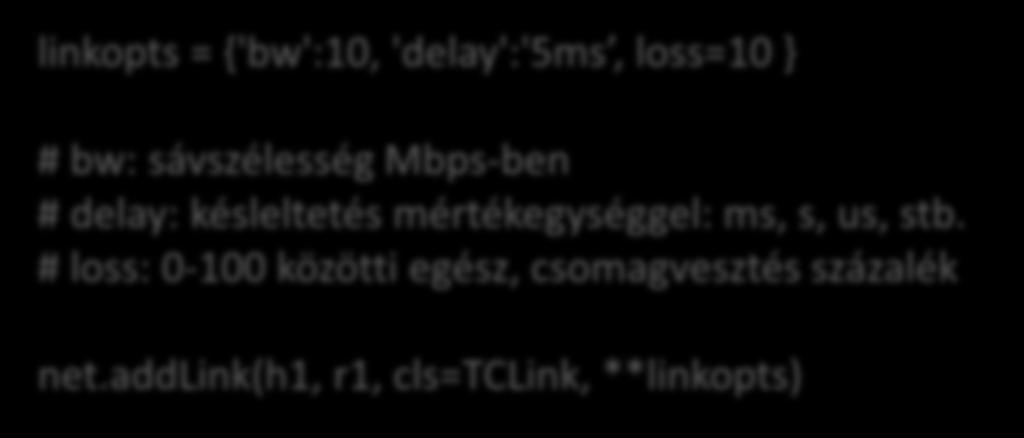

19 Csomagvesztés Hálózati linkek tulajdonságai: késleltetés (delay), csomagvesztés (loss), sávszélesség (bw) A mininetes python scriptben: linkopts = {'bw':10, 'delay':'5ms, loss=10 } # bw: sávszélesség Mbps-ben # delay: késleltetés mértékegységgel: ms, s, us, stb. # loss: közötti egész, csomagvesztés százalék net.addlink(h1, r1, cls=tclink, **linkopts) Számítógépes Hálózatok Gyakorlat 19

20 Feladat Vizsgáljuk meg, hogy miként hat a csomagvesztés és késleltetés a TCP alapú számológép programra, amit csináltunk. Nézzük meg, hogy a gyakorlat anyagai (udp-socket-stream) között elérhető UDP alapú video streamelő alkalmazásokra milyen hatással van a késleltetés és a csomagvesztés. Számítógépes Hálózatok Gyakorlat 20

21 VÉGE Számítógépes Hálózatok Gyakorlat 21
