1 Hálózati architektúrák laborgyakorlat 4. hét Dr. Orosz Péter, Skopkó Tamás szeptember

2 Hálózati réteg (L3) Kettős címrendszer Interfész konfigurációja IP címzés: címosztályok, alhálózatok, szuperhálózatok, CIDR IP útválasztás a gyakorlatban Parancsok: ifconfig, dhclient, ping, route, arp

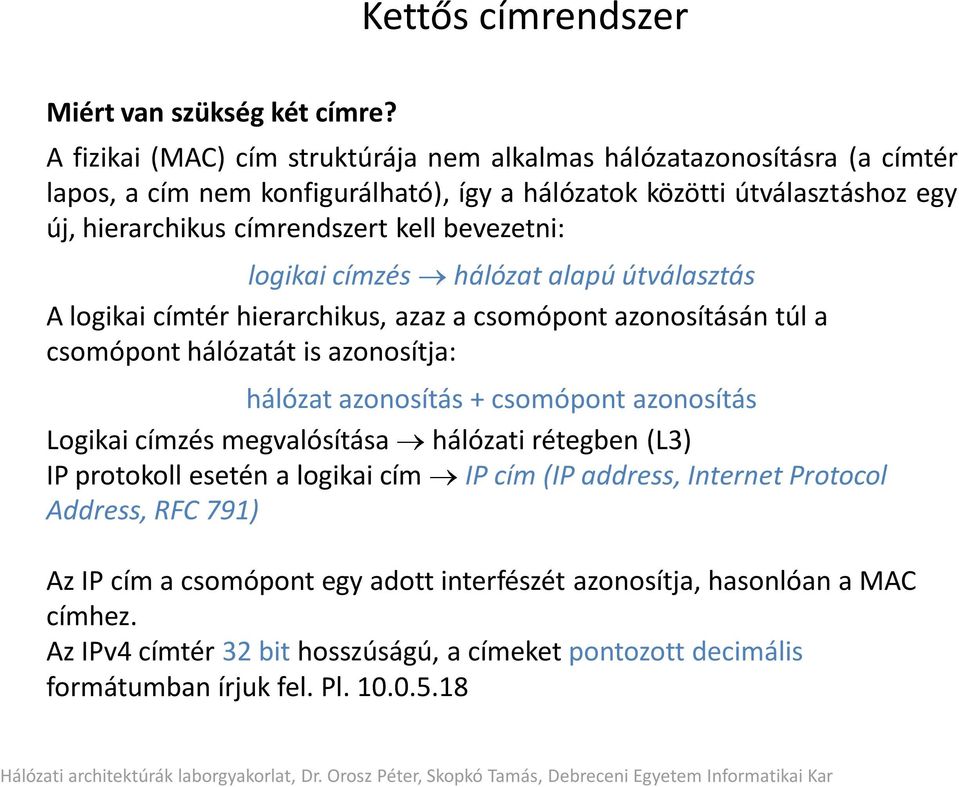

3 Kettős címrendszer Miért van szükség két címre? A fizikai (MAC) cím struktúrája nem alkalmas hálózatazonosításra (a címtér lapos, a cím nem konfigurálható), így a hálózatok közötti útválasztáshoz egy új, hierarchikus címrendszert kell bevezetni: logikai címzés hálózat alapú útválasztás A logikai címtér hierarchikus, azaz a csomópont azonosításán túl a csomópont hálózatát is azonosítja: hálózat azonosítás + csomópont azonosítás Logikai címzés megvalósítása hálózati rétegben (L3) IP protokoll esetén a logikai cím IP cím (IP address, Internet Protocol Address, RFC 791) Az IP cím a csomópont egy adott interfészét azonosítja, hasonlóan a MAC címhez. Az IPv4 címtér 32 bit hosszúságú, a címeket pontozott decimális formátumban írjuk fel. Pl

bevezetni: logikai címzés hálózat alapú útválasztás A logikai címtér hierarchikus, azaz a csomópont azonosításán túl a csomópont hálózatát is azonosítja: hálózat azonosítás + csomópont

4 Hálózati interfész konfigurációja Az ifconfig eth0 parancs kimenetének értelmezése Link encap:ethernet adatkapcsolati réteg keretformátuma HWaddr 00:1C:C0:3C:79:3A interfész MAC címe (unicast L2-es cím) inet addr: interfész IPv4 címe (unicast L3-as cím) Bcast: hálózat üzenetszórási (broadcast) címe Mask: alhálózati maszk inet6 addr: 2001:738:3000:24c0:21c:c0ff:fe3c:793a/64 Scope:Global IPv6-os cím* Flag-ek: UP BROADCAST RUNNING MULTICAST MTU: 1500 az interfészen továbbítható keretek maximális mérete byte-ban RX packets: errors:0 dropped:0 overruns:0 frame:0 TX packets: errors:0 dropped:0 overruns:0 carrier:0 * Az IPv6-os címtér 128 bites, a címek felírása: hexadecimális számjegyekkel, négyszámjegyes blokkokra tagolva (rfc 4291).

hálózat üzenetszórási (broadcast) címe Mask:255.

5 IP hálózatok összekapcsolása Hálózati réteg (L3): útválasztó (router) Adatkapcsolati réteg (L2): híd (bridge), kapcsoló (switch) Fizikai réteg (L1): jelismétlő (repeater), hub

6 IPv4 cím Logikai azonosító, konfigurálható 32 bites hierarchikus címtér (2 32 db lehetséges cím) Pontozott decimális formátum: x.y.z.v Hálózat csomópont IP cím struktúrája: Hálózatazonosító (h. a.): k db bit Csomópont azonosító (cs. a.): 32-k db bit octet 2. octet 3. octet 4. octet 32 bit

a.): k db bit Csomópont azonosító (cs. a.): 32-k db bit 193. 6. 128.

IPv4 címosztályok 0-255 0-255 0-255 0-255 xxxxxxxx xxxxxxxx xxxxxxxx xxxxxxxx 32 bit A osztály 1. octet h. a.

7 IPv4 címosztályok xxxxxxxx xxxxxxxx xxxxxxxx xxxxxxxx 32 bit A osztály 1. octet h. a. 8 bit cs. a. 24 bit B osztály C osztály 1. octet 2. octet h. a. 16 bit cs. a. 16 bit 1. octet 2. octet 3. octet h. a. 24 bit cs. a. 8 bit

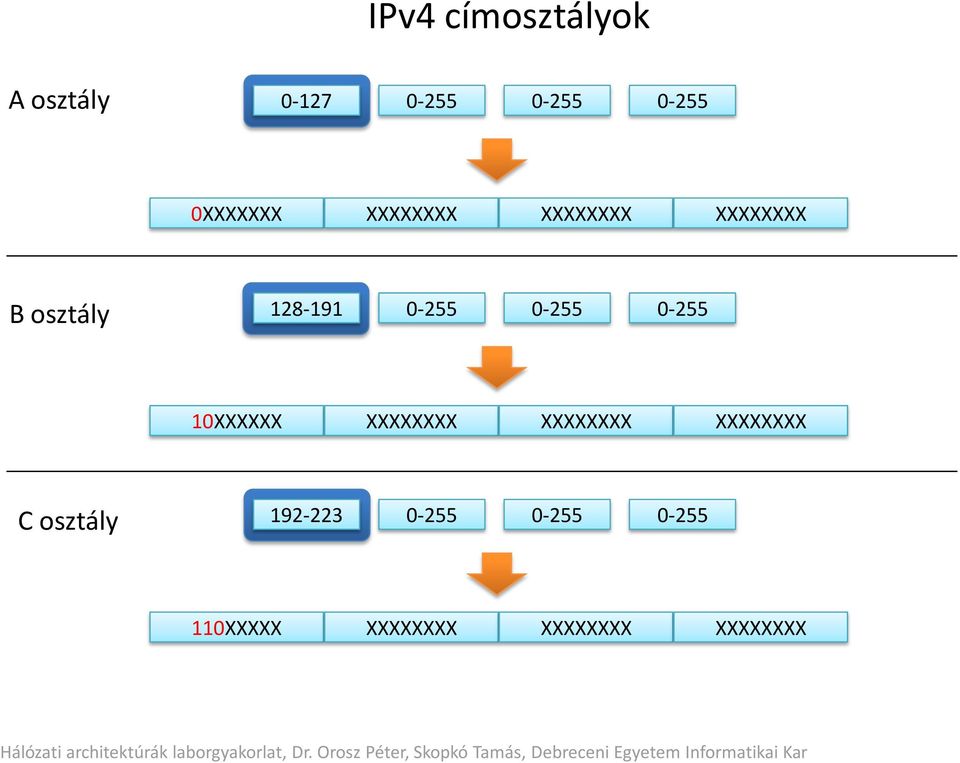

IPv4 címosztályok A osztály 0-127 0-255 0-255 0-255 0XXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX B osztály 128-191 0-255

8 IPv4 címosztályok A osztály XXXXXXX XXXXXXXX XXXXXXXX XXXXXXXX B osztály XXXXXX XXXXXXXX XXXXXXXX XXXXXXXX C osztály XXXXX XXXXXXXX XXXXXXXX XXXXXXXX

0-255 0-255 0-255 10XXXXXX XXXXXXXX XXXXXXXX XXXXXXXX C

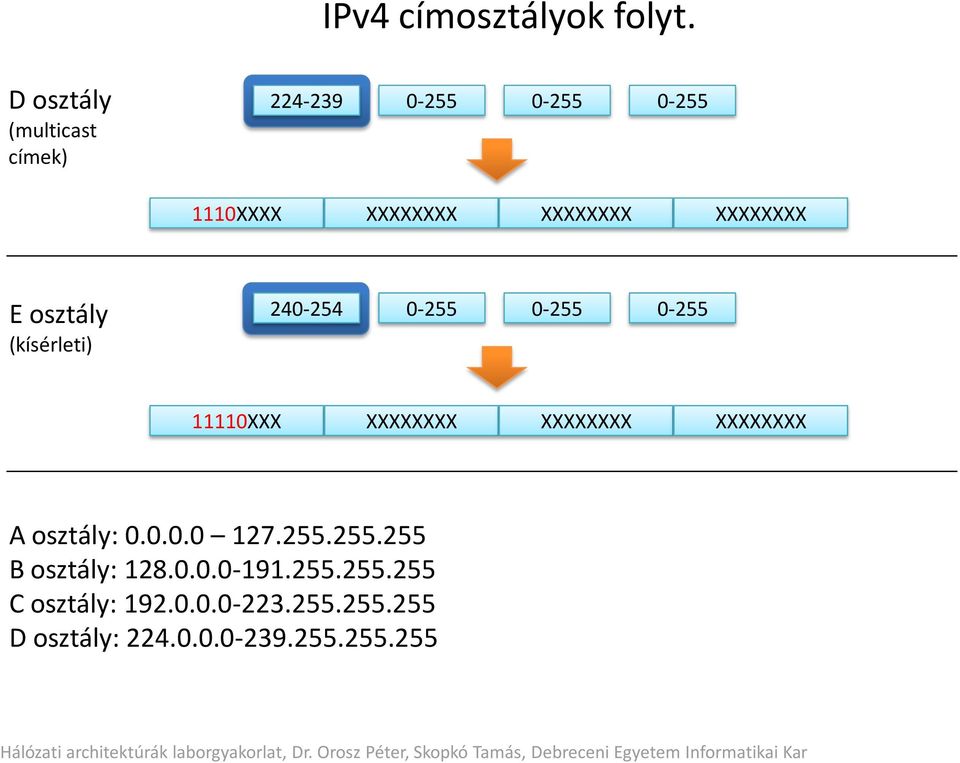

9 IPv4 címosztályok folyt. D osztály (multicast címek) XXXX XXXXXXXX XXXXXXXX XXXXXXXX E osztály (kísérleti) XXX XXXXXXXX XXXXXXXX XXXXXXXX A osztály: B osztály: C osztály: D osztály:

XXXXXXXX E osztály (kísérleti) 240-254 0-255 0-255 0-255 11110XXX XXXXXXXX XXXXXXXX

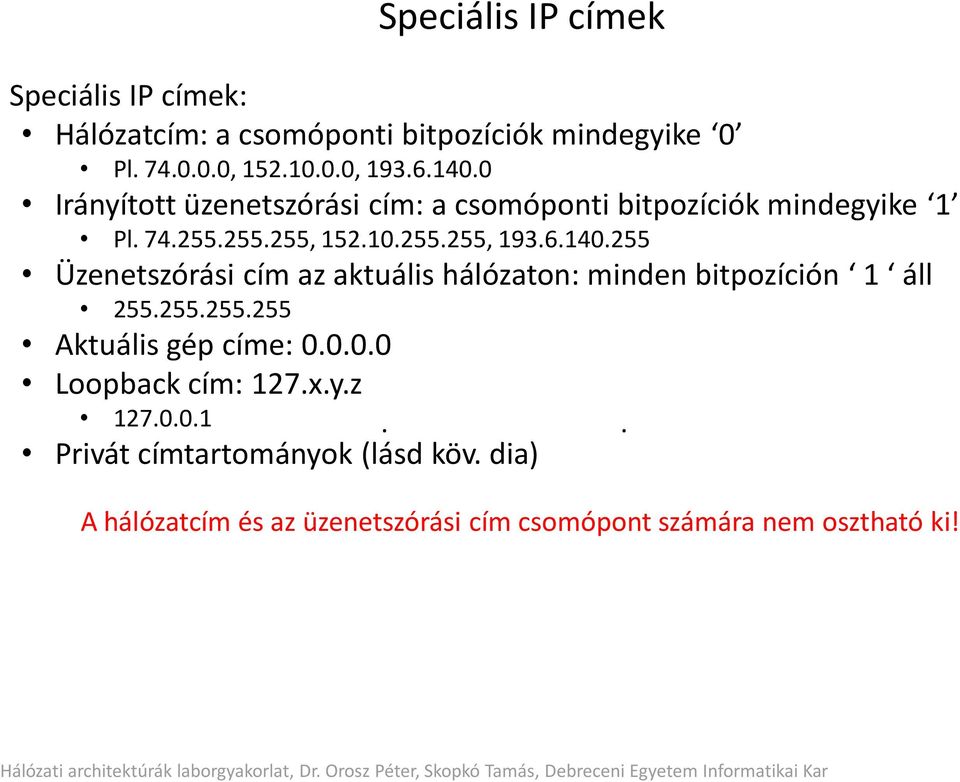

10 Speciális IP címek Speciális IP címek: Hálózatcím: a csomóponti bitpozíciók mindegyike 0 Pl , , Irányított üzenetszórási cím: a csomóponti bitpozíciók mindegyike 1 Pl , , Üzenetszórási cím az aktuális hálózaton: minden bitpozíción 1 áll Aktuális gép címe: Loopback cím: 127.x.y.z Privát címtartományok (lásd köv. dia) A hálózatcím és az üzenetszórási cím csomópont számára nem osztható ki!

255 Üzenetszórási cím az aktuális hálózaton: minden bitpozíción 1 áll 255.255.255.255 Aktuális gép címe: 0.

11 Privát IP címek A privát hálózatok nem irányíthatóak a publikus interneten. Privát címmel rendelkező csomópont közvetlenül nem képes kommunikálni publikus hálózatokkal. Méret Tartomány Prefix Osztályok szerinti leírás 24 bites blokk /8 1 db A osztályú blokk Legnagyobb CIDR blokk /8 20 bites blokk /12 16 db folytonos B osztályú blokk /12 16 bites blokk / db folytonos C osztályú blokk /16

Méret Tartomány Prefix Osztályok szerinti leírás 24 bites blokk 10.0.0.0-10.255.

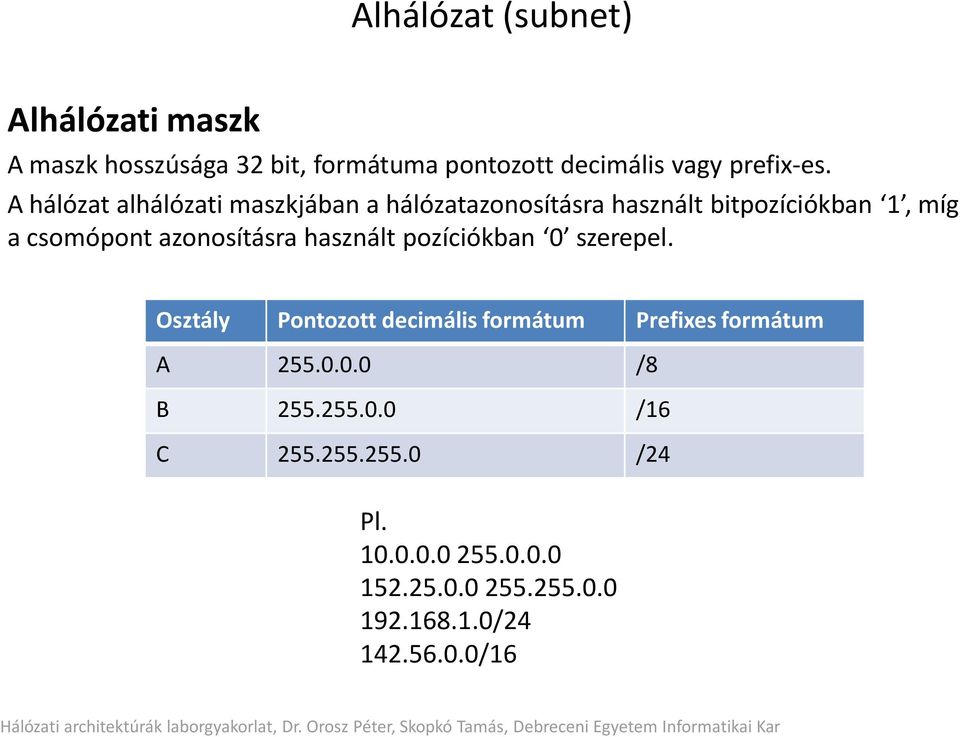

12 Alhálózat (subnet) Alhálózati maszk A maszk hosszúsága 32 bit, formátuma pontozott decimális vagy prefix-es. A hálózat alhálózati maszkjában a hálózatazonosításra használt bitpozíciókban 1, míg a csomópont azonosításra használt pozíciókban 0 szerepel. Osztály Pontozott decimális formátum Prefixes formátum A /8 B /16 C /24 Pl / /16

azonosításra használt pozíciókban 0 szerepel. Osztály Pontozott decimális formátum Prefixes formátum A 255.0.0.0 /8 B 255.

13 IP hálózat felosztása alhálózatokra: Alhálózat kialakítása A csomópont azonosító bitekből m darabot elveszünk, és alhálózat azonosításra használjuk fel. Alhálózatok kialakításához legalább 1 bitet kell elvenni, maximálisan pedig csomóponti bitek száma 2 db bit használható fel bit h. a. 24 bit cs. a. 8 bit alh. a. cs. a XXX 00000

Alhálózatok kialakításához legalább 1 bitet kell elvenni, maximálisan pedig csomóponti bitek száma 2

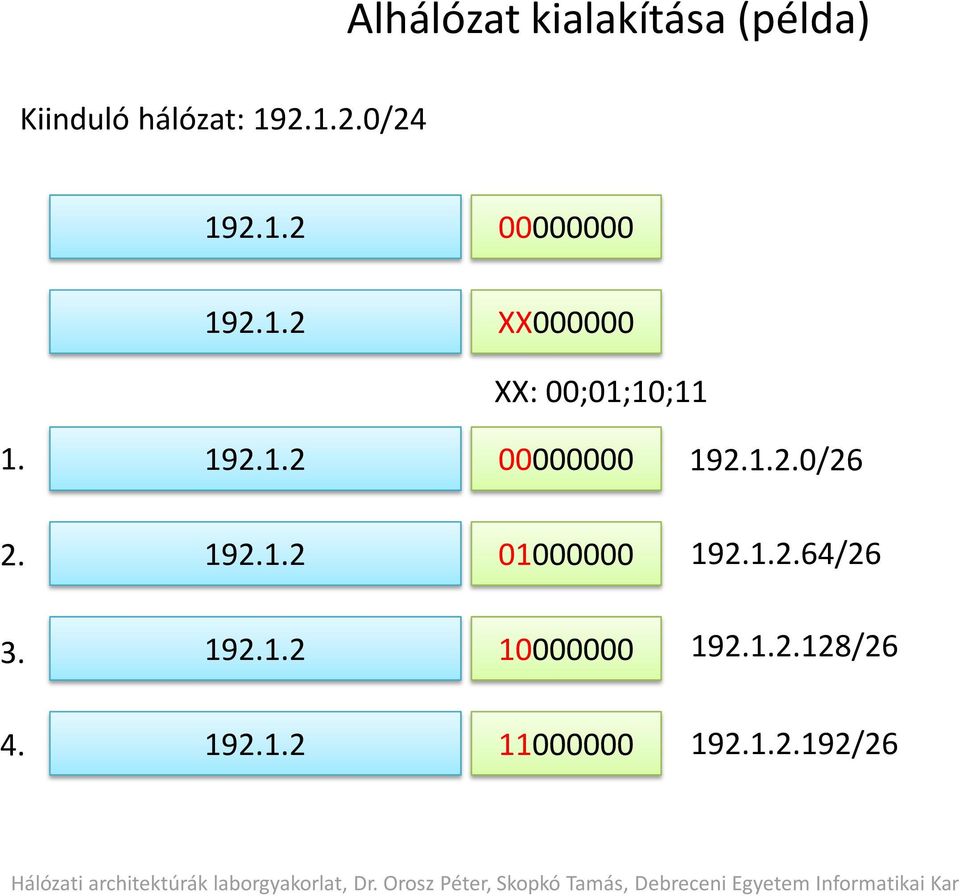

14 Alhálózat kialakítása (példa) Kiinduló hálózat: / XX XX: 00;01;10; / / / /26

192.1.2 01000000 192.1.2.64/26 3. 192.1.2 10000000 192.1.2.128/26 4.

15 Hálózatcím meghatározása (példa) IP cím Hálózat azonosító Csomópont azonosító /29 netmask Feladat: Számítsuk ki a IP címhez tartozó hálózatcímet, ha az alhálózati maszk Állapítsuk meg az előbbi alhálózat első és utolsó kiosztható címét! Mi lesz a hálózat üzenetszórási címe?

Feladat: Számítsuk ki a 192.168.10.150 IP címhez tartozó hálózatcímet, ha az alhálózati maszk 255.

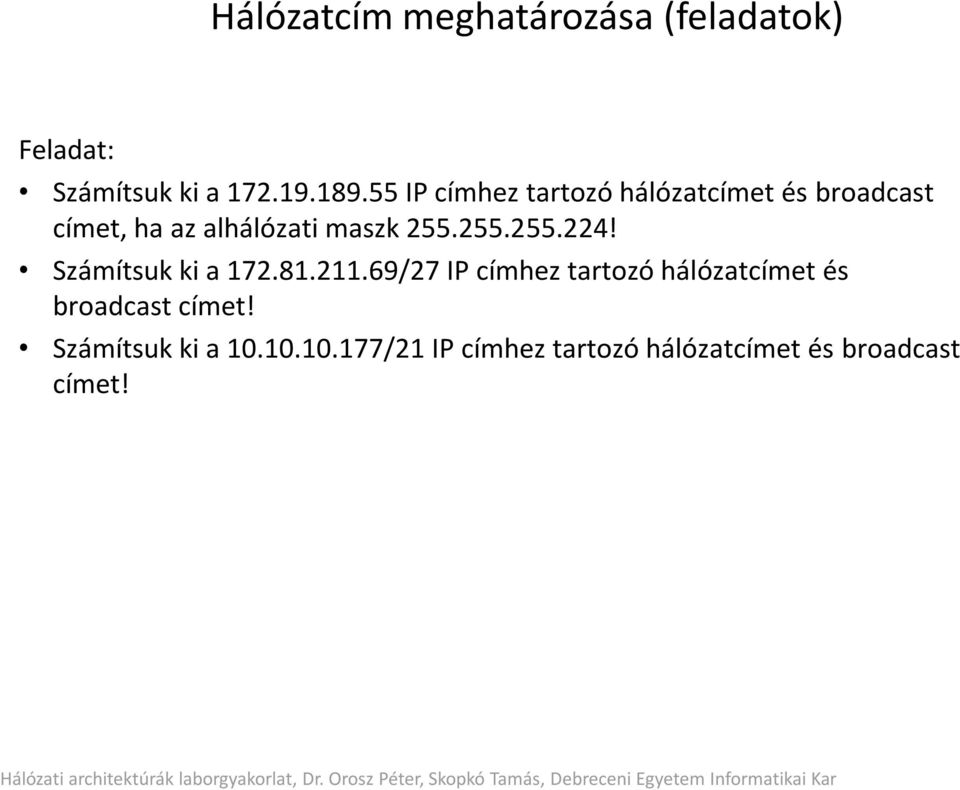

16 Hálózatcím meghatározása (feladatok) Feladat: Számítsuk ki a IP címhez tartozó hálózatcímet és broadcast címet, ha az alhálózati maszk ! Számítsuk ki a /27 IP címhez tartozó hálózatcímet és broadcast címet! Számítsuk ki a /21 IP címhez tartozó hálózatcímet és broadcast címet!

17 Alhálózatokra bontás (feladatok) Feladat: Bontsuk a /24 hálózatot azonos méretű, 64 kiosztható címes alhálózatokra! Osszuk fel a /21 hálózatot 6 felé úgy, hogy ebből 4 db C- osztályú legyen!

0/24 hálózatot azonos méretű, 64 kiosztható címes

18 IP cím konfiguráció Feladat: Konfiguráljuk fel a x/24 IP címet számítógépünk eth0-s interfészén! ifconfig eth x netmask broadcast up Kompakt forma: ifconfig eth x/24 broadcast up (Statikus IP cím konfiguráció: ifconfig használatával IP cím manuális beállítása.) Töröljük az interfész IP címét: ifconfig eth Dinamikus IP cím konfiguráció: dhclient eth0 (Dinamikus IP cím konfiguráció: a hálózaton elérhető DHCP szervertől kéri le az érvényes IP paramétereket.)

) Töröljük az interfész IP címét: ifconfig eth0

19 IP kommunikáció ellenőrzése (ping) A ping parancs az IP összeköttetés ellenőrzésére használható. ICMP (Internet Control Message Protocol) ECHO REQUEST csomagokat küld ki, melyre a megszólított csomópont ICMP ECHO REPLY üzenettel válaszol. ping [opciók] {ip_cím domain_név} ping ping -c 4 ping -s ping -w Opciók: -b: broadcast cím pingelése -c {szám}: adott számú ECHO REQUEST kérés küldése után leáll a program -f : elárasztásos (folyamatos) ping -s {méret}: a kiküldött ICMP ECHO REQUEST csomagok mérete bájtban -w {időtartam}: időtúllépés megadása másodpercben

$ping [opciók] {ip_cím domain_név} ping 19$

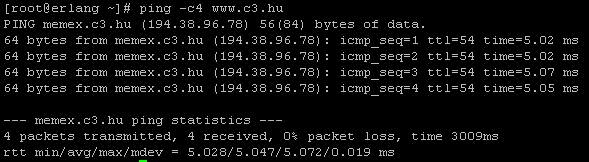

IP kommunikáció ellenőrzése (ping) Feladat: Ellenőrizzük, elérhető-e szomszédos csompónt! Ping-eljük meg négyszer a www.c3.hu csomópontot, majd értelmezzük a parancs kimenetét!

20 IP kommunikáció ellenőrzése (ping) Feladat: Ellenőrizzük, elérhető-e szomszédos csompónt! Ping-eljük meg négyszer a csomópontot, majd értelmezzük a parancs kimenetét! 56(84) : ICMP üzenet mérete (IP csomag mérete) byte-ban icmp_seq : a megadott sorszámú echo request-re érkezett echo reply válasz ttl : time-to-live (határozzuk meg, hogy a megszólított csomópont válasza hány routeren keresztül jutott vissza hozzánk!) time : válaszidő vagy körbefordulási idő (round trip time) Statisztikai blokk elemzése!

56(84) : ICMP üzenet mérete (IP csomag mérete) byte-ban icmp_seq : a megadott sorszámú echo request-re érkezett echo reply

21 Alinterfész létrehozása eth{i:j} (az i azonosítójú interfész j-edik alinterfésze, pl. eth0:2) Feladat: Hozzuk létre az eth0:0 alinterfészt és rendeljük hozzá a x/24 IP címet! ifconfig eth0: x netmask broadcast up ifconfig eth x/24 broadcast up (Statikus IP cím konfiguráció: ifconfig használatával manuális IP cím beállítás) Töröljük az alinterfészt: ifconfig eth0:
