3 Verzió (Version): 4 bit, > IPv6 Forgalmi osztály (Traffic Class): 8 bit, DiffServ [RFC2475] TOS az IPv4-nél köztes csomopontoknak joga van megváltoztatni. Folyamcímke (Flow Label) 20 bit, azonosítja egy adatfluxushoz tartozó csomagokat A csomagok speciális kezelését teszi lehetővé A csomag címkék kiosztása lehet véletlen szerű vagy sorban Azok az állomások és routerek amelyek nem támogatják a folyamcímkéket: Az összes bitet 0-ra állítják foglalt értéket jelent Nem modósítják a mezőt Figyelmen kívül hagyják fogadáskor.

4 Adatmező hossza (Payload Length): 16 bit, az IPv6 fejrész hossza állandó (40 bájt), az IPV6-nál az adatmező hossza tartalmazza az opcionális fejrészeket és a TDPU-t Következő fejrész (Next Header): 8 bitten azonosítja a következő fejrész típusát ami az IPv6 után közvetlenül következik Opcionális fejrész Szállítási réteg fejrésze pl TCP vagy UDP Átugráskorlát (Hop Limit):

5 8 db 4 hexadecimális számjegyből álló csoport kettőspontokkal elválasztva 2001:0db8:85a3:08d3:1319:8a2e:0370:7344 Kezdőbitek határozzák meg a cím típusát

Tulajdonságok 128 bit (vagy 16 byte) hosszúak négyszer hosszabb mint az IPv4 es cím körül belül 340 billio billio billio billio különböző cím A címzés hierarchikus miért jó ez nekünk?

9 Tulajdonságok 128 bit (vagy 16 byte) hosszúak négyszer hosszabb mint az IPv4 es cím körül belül 340 billio billio billio billio különböző cím A címzés hierarchikus miért jó ez nekünk? Támogatja a munkaállomások automatikus hálózati konfigurálását Osztály nélküli forgalomirányítást (CIDR) használ A címek itt is interfészekhez van rendelve viszont egy interfésznek több címe is lehet Megjegyzés: A DNS-nek fontos szerepe van az IPv6 világában manuálisan beírni az IPv6 címet nem egy egyszerű feladat

10 Egycélú (Egyedi küldés) - Unicast Egyetlen interfész címe A csomag egyetlen interfészhez van továbbítva egy az egyhez kommunikációhoz Többcélú vagy többes küldés (Csoportos küldés) (multicast)- Multicast Egy interfész csoportcíme Mindenkihez eljut aki a csoporthoz tartozik egy az többhöz kommunikációhoz Választható célú (Csomópont-választásos küldés) - Anycast Egy interfész család címe A csomag egyetlen interfészhez van továbbítva egy a legközelebbihez kommunikációhoz Legközelebbi meghatározás szerint a forgalomirányítás szempontjából értelmezett legközelebbire vonatkozik Nincs adatszórás U M M M A A A

11 IPv6 cím leírása A cím standard formája: 3FFE:085B:1F1F:0000:0000:0000:00A9: csoport 16-bites hexa számokból, elválasztó jel : Sűrített forma: Kezdő nullák elhagyhatók 3FFE:85B:1F1F::A9:1234 :: = egy vagy több egymást követő csoportban csak nullák vannak

12 IPv6 cím leírása Beágyazott IPv4 címek 0:0:0:0:0:0: vagy :: Cím előtag 3FFE:3600:B:88::/64 (megjegyzés: nincs maszk az IPv6!- ban) 128-bit IPv6 Cím/előtag hossza

13 IPv6 cím leírása

14 Egyes címek sok 0-t tartalmaz. A címek egyszerűbb felírása érdekében a folytonos 16- bites 0- t tartalmazó tömböket felírhatjuk ::, dupla kettős ponttal. például: link-local cím FE80:0:0:0:2AA:FF:FE9A:4CA2 FE80::2AA:FF:FE9A:4CA2. multicast cím FF02:0:0:0:0:0:0:2 FF02::2 Visszacsatolás (loopback) cím 0:0:0:0:0:0:0:1 ::1 14

15 A zéró kompressziót csak egyetlen sorozat 16-bittes tömb elnyomására lehet általában az elsőt A kompresszióba csak telje tömbök vehetnek részt rész tömbök. Például, Nem lehetff02:30:0:0:0:0:0:5 as FF02:3::5 Helyes sűrítés = FF02:30::5 A kezdeti zérókat bármelyik tömbből elhagyhatjuk. 2001:0718:1c01:0016:20d:56ff:fe77:52a3 15

16 Ahhoz hogy meghatározzuk, hogy a :: hány zérós bitet képvisel 1. Számoljuk meg a tömbök számát a sűrített címbe 2. (-) vonjuk ki ezt 8-ból 3. (*) szorozzuk meg az eredményt 16-tal. Például 1. FF02::2 2. Két tömb- FF02 tömb és a 2 tömb. 3. A :: képviselt zérós bitek száma 96 (96 = (8 2) 16). Az kompresszió egy címen belül csak egyszer használható!! Máskép nem tudjuk meghatározni hogy :: hány 0 bitet képvisel. 16

17 43/ 0:0:0:0:0:0:0:0 vagy :: helyettesítő cím, ha nincs cím, Pl. kezdeti DHCP kérés ::1 localhost (loopback) cím ping ::1 ::ffff:ipv4/96 átfordított (mapped) IPv4-es címekre

A címek az interfészhez kapcsolódnak Nem változik az IPv4 modellhez viszonyítva Az elvárás, hogy egy interfésznek több címe legyen Cím hatókörök (scope) vannak

18 A címek az interfészhez kapcsolódnak Nem változik az IPv4 modellhez viszonyítva Az elvárás, hogy egy interfésznek több címe legyen Cím hatókörök (scope) vannak Kapcsolat kör (Link LocalÖ) Oldal kör (Site Local) Globális (Global) Global Site-Local Link-Local A címeknek élettartamuk van Van érvényes és kívánt élettartamuk

19 Forrás: -2.htm

Az előtag része a címnek és megmutatja hány bit rögzített része az alhálózatnak Cím típus Bináris előtag IPv4-kompatbilis 0000.

20 Az előtag része a címnek és megmutatja hány bit rögzített része az alhálózatnak Cím típus Bináris előtag IPv4-kompatbilis /96 (96 zero bit) global unicast 001/3 link-local unicast /10 site-local unicast /10 Többes küldés /8 Összes többi előtag le van foglalva (kb. 7/8 az összesből) Anycast címeket szintén az unicast előtagokkal képezünk

22 Világméretű (mint az IPv4 publikus) Global unicast Lokális (mint az IPv4 privát) Telephely (site) szintű: Site-local (elavult!) Helyi: Unique-local Szegmens szintű: Link-local

23 A globális az n (45 bit) lehet ISP vagy site azonosító A 16 bit alhálózat vagy site azonosító A 64 bit lehet MAC cím alapján

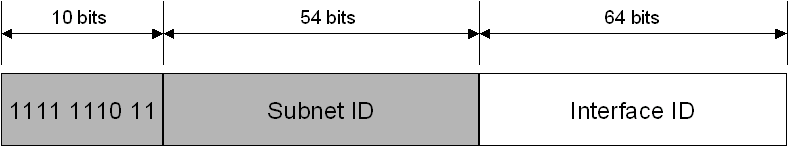

24 Cégen belüli (privát) címzés - intranet A címek generálása nem automatikus Nem route-olják Lehetővé teszi szervezeti hálózat címzését Elavult! RFC 3879 (2004) érvénytelenné tette, csak régebben volt használatos

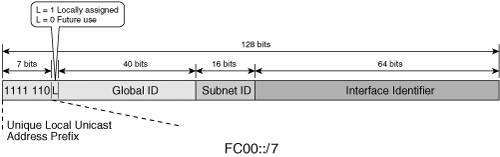

25 Cégen belüli (privát) címzés - intranet De a cím egyedi a világon cégen belüli házirenddel tiltható a forgalom

26 FE80::/64 Csak egy linken (szegmensen) belül értelmezett Router nem továbbítja Konfigurálása mindig automatikus Átjáró felderítés, más 2. rétegbeli szomszédok (azonos szegmensen levő eszközök) felderítése

27 Csoportos címzés, helyettesíti az üzenetszórást A csoport minden tagja megkapja Flags: 000T, T=0 állandó (permanentlyassigned==well-known) multicast cím, Internet Assigned Numbers Authority (IANA) T==1 ideiglenes Scope: hatókör (RFC 2373) 1 Node-local 2 Link-local 5 Site-local 8 Organizationlocal E Global

28 Hatókörtől függetlenek Az összes interfész node-local és link-local hatókörben: FF01::1 (node-local scope all-nodes address) FF02::1 (link-local scope all-nodes address) Az összes router the node-local, link-local, és sitelocal hatókörben: FF01::2 (node-local scope all-routers address) FF02::2 (link-local scope all-routers address) FF05::2 (site-local scope all-routers address)

29 Azonos felépítésű a unicast-tal Cél, hogy a legközelebbi interfész kapja meg a csomagot Automatikusan keletkezik, amikor egy unicast címet egynél több interfészhez rendelünk

30 31

31 Az IP (best effort) rétegen belül az ICMP hibaüzeneteket generál ezzel segíti az IP protokoll működését ICMP funkcionalitásai Ha egy csomopont továbbítási problémába ütközik (TTL túllépés, cél elérhetetlen, stb.) ICMP üzenetet generál ICMP hasznos hálózati diagnosztikai lehetőségeket szolgáltat (ping, traceroute) 32

32 ICMP híbaüzente soha sem generálodik a következő esetekben: ICMP csomag hibája esetén Broadcast, multicast A IP darabok esetében kivétel az első darab esete Mi az adatszórás vihar? Nagy mennyiségű adatszórási csomag generálódik több hosztról majdnem egyidejűleg 33

33 Indicate error problems Contain protocol indicate ICMP Típus Kód. IP fejrész IP Adat Keret fejrész pl. Ethernet Keret Adat 34

34 Típus: 8 Kód: 8 Hibaellenőrző összeg: 16 Specifikus adat Típus: meghatározza az ICMP üzenet típusát Kód : tovább finomítja a típust Ellenőrző összeg: ICMP fejrészt/adatot fedi le nem az IP fejrészét 35

35 Típus Kód Jelentése 0 0 echo válasz 3 0 hálózat elérhetetlen 3 1 hoszt elérhetetlen 3 3 port elérhetetlen 4 0 forrás lefojtás 5 0 átirányítás 8 0 echo kérés 9/10 0 Út felfedezés/figyelmeztetés 11 0 időtúllépés 12 0 paraméter hiba 13/14 0 időbélyeg kérés 17/18 0 hálózat kérés/ válasz 36

36 PING küld egy 8 as típusú echo kérés csomagot egy csomópontnak és egy 0 típusú echo válasz csomagot vár Az azonosító és a sor számot használja a datagram azonosítására Type = 0 or 8 code checksum identifier Sequence number Optional data 37

37 Ha a router nem tudja kézbesíteni a csomagot akkor visszaküld egy ICMP 3 típusú hibaüzenetet IP fejrés és 64 bit segíti a forrást a csomag azonístásában Type = 3 code checksum unused IP header + 64 bits of original data 38

38 Ha egy router felismeri hogy egy hoszt túlterhelt akkor küld egy 4 típusú csomagot annak a hosztnak amelyik ezt okozza Hoszt le kell csökkentse a csomagok küldési sebességét Type = 4 code checksum Unused (must be 0) IP header + 64 bits of original data 39

39 A router ajánl egy jobb ítvonalat a forrásnak (ICMP redirect) -is hívják Type = 5 code checksum IP address of a more suitable router IP header + 64 bits of original data 40

40 PING Reply 41

41 Elküld egy echo kérés csomagot és vár a válaszra Ha egy másodpercen belül nem kap választ küld még egyet Addig folyatja amíg választ nem kap vagy el nem ért egy bizonyos számú próbálkozást > ping maliwan maliwan.psu.ac.th is alive If maliwan down >ping maliwan no answer from maliwan.psu.ac.th 42

42 C:\>ping maliwan.psu.ac.th Pinging maliwan.psu.ac.th [ ] with 32 bytes of data: Reply from : bytes=32 time=3ms TTL=32 Reply from : bytes=32 time=3ms TTL=32 Reply from : bytes=32 time=3ms TTL=32 Reply from : bytes=32 time=4ms TTL=32 Ping statistics for : Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 3ms, Maximum = 4ms, Average = 3ms C:\>_ 43

43 Nics válasz nincs hoszt, nem válaszol a hoszt Vesztet csomagok(jelentőd ha > 2-3 %) küldési hibák, router túl van terhelve Változó idők 45

44 Egy hoszthoz fezdezi fel az aktív útvonalat Hogyan? Küldünk egy UDP csomagot egy nem használt portra a cél hosztnak úgy hogy ttl = 1 A router csökkenti a ttl-t 0-ra, és visszatérít egy ICMP időtúllépés csomagot traceroute beállítja a ttl = 2 és újraküldi, most egy hoppal továbmegy a csomag ttl++ addi UDP amig eléri a célt A cél visszatérít egy ICMP szolgáltatás elérhetetlen csomagot miver az UDP portot nem használják 46

45 C:\>tracert Tracing route to s1.psu.ac.th [ ] over a maximum of 30 hops: 1 1 ms 1 ms 1 ms cs-gw.cs.psu.ac.th [ ] 2 2 ms 2 ms 1 ms esw-cc.psu.ac.th [ ] 3 2 ms 3 ms 5 ms cc-atm.psu.ac.th [ ] 4 4 ms 2 ms 3 ms tooky.psu.ac.th [ ] 5 3 ms 3 ms 3 ms s1.psu.ac.th [ ] Trace complete. C:\> Általában minden hopot 3-szor probál Azokat a csomagokat amelyek elvesztődnek vagy a router nem felel * jelöli 47
