1 III. előadás Kovács Róbert

2 VLAN Virtual Local Area Network Virtuális LAN Logikai üzenetszórási tartomány

3 VLAN A VLAN egy logikai üzenetszórási tartomány, mely több fizikai LAN szegmensre is kiterjedhet. A VLAN két legfontosabb feladata: Az üzenetszórások VLAN-on belül tartása. Az eszközök csoportosítása. Az egyik VLAN-hoztartozó állomások láthatatlanok maradnak egy másik VLAN állomásai számára.

4 VLAN tulajdonságai VLAN ID: Normal-range foglalt 1, nem lehet törölni - Extended VLAN Szolgáltatók számára - VTP nem hirdeti

5 VLAN típusok Data VLAN/User VLAN Felhasználó által generált forgalmat szállít Default VLAN Alapértelmezetten minden port ebben van Ugyanabban a címtartományban van minden port VLAN 1 nem lehet törölni STP, CDP ezt használja

6 Native VLAN Címkézetlen forgalomnak Alapértelmezetten a VLAN 1 Management VLAN Alapértelmezetten a VLAN 1 IP címet kaphat SSH, Telnet

7 NativeVLAN és 802.1Q Trunking Native VLAN-on tagged keret eldobásra kerül Untagged keret a Native VLAn-on VLAN ID = NativeVLAN ID Továbbra is untaggednek számít Továbbításra kerül

8 VLAN Hálózati azonosítóval rendelkezik. VLAN létrehozása: VLAN konfigurálása a switchen Switchport hozzárendelése a VLAN-hoz Az adott VLAN-nakmegfelelő címtartományból kell IP címet adni a PC-nek.

9 Switchport hozzárendelése a VLAN-hoz VLAN Port módok: Statikus VLAN Manuálisan hozzárendeljük a portot a VLAN-hoz (config-if)# Switchport mode access (config-if)# Switchport access vlan 2 Dinamikus VLAN VMPS (szerver) MAC-cím alapján rendeli hozzá VLAN Membership Policy Server VoiceVLAN IP telefonoknak

10 VLAN VLAN-on belüli kommunikáció Intra-VLANcommunication Trunknélkül

11 Trunk Több kommunikációs csatorna átvitele egy fizikai vonalon. Két switchközötti fizikai és logikai kapcsolat, melyen keresztül több VLAN-oshálózati forgalom zajlik. Port beállítása trönkporttá: (config)# interface f0/1 (config-if)# switchport mode trunk

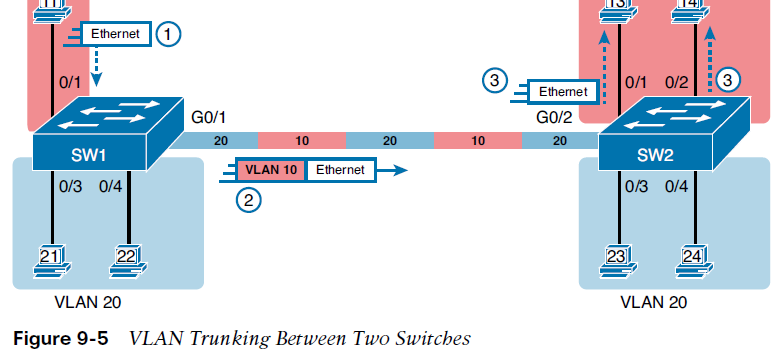

13 VLAN VLAN-on belüli kommunikáció Trunkporttal

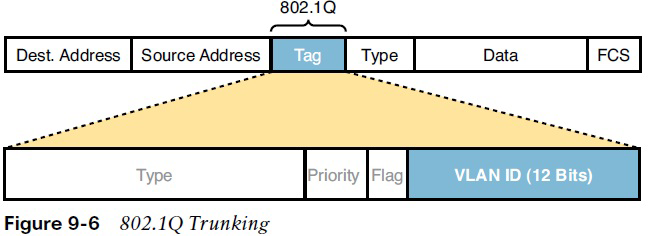

IEEE 802.1Q IEEE 802.1 Q FrameHeader A kerethez hozzáad bizonyos mezőket(tagging).

15 IEEE 802.1Q IEEE Q FrameHeader A kerethez hozzáad bizonyos mezőket(tagging) byte + 4 byte = 1522 byte Miután a Tag hozzáadódott újra kell számolni az FCS-t.

16 VLAN TrunkingProtocol Több kommunikációs csatorna átvitele egy fizikai vonalon. Két switchközötti fizikai és logikai kapcsolat, melyen keresztül több VLAN-oshálózati forgalom zajlik.

17 VLAN VLAN-ok közötti kommunikáció Inter-VLANcommunication 3. rétegbeli eszköz szükséges: Router vagy Layer3 Switch

19 VLAN VLAN-másik VLAN kommunikáció Router segítségével Layer3 Switch segítségével multilayer switching ASIC: application-specific integrated circuit Switch portok: Hozzáférési port egy VLAN-hoztartozik, pl. egy számítógép Trönk port több VLAN forgalmának továbbítása egy kapcsolaton

20 VLAN Trönk port nélkül: Minden VLAN-hoz külön kapcsolat Csak így lehetséges a kommunikáció Trönk porttal: - Egy kapcsolat szükséges - Switch: trönk port beállítása - Router: alinterfészek használata

21 lekérdezés # show vlan brief # show vlan id2 Létrehozás (config)# vlan 2 (config-vlan)# name Freds-vlan (config-vlan)# exit Port hozzárendelése a VLAN-hoz (config)# interface fastethernet 0/13 (config-if)# switchport access vlan 2 (config-if)# end

22 Routerkonfigurálás a példához IP-cím és alhálózati maszk nélküli interfész konfigurálása a forgalomirányítón. Router(config)#interface fa0/0 Router(config-if)#no ip address Router(config-if)#no shutdown Minden VLAN-hozalinterfészkonfigurálása a forgalomirányítón. Az alinterfészeken802.1q beágyazás szükséges. Router(config)#interface fa0/0.10 Router(config-subif)#encapsulation dot1q 10 Router(config-subif)#ip address

23 VTP VLANTrunk Protocol VLAN Trönk Protokoll A VLAN-trönkprotokoll(VTP VLAN Trunking A VLAN-trönkprotokoll(VTP VLAN Trunking Protocol) egy 2. rétegbeli üzenettovábbító protokoll, amely lehetővé teszi egy hálózati szegmensen a VLAN adatbázis megosztását és felügyeletét egy központi kiszolgálóról.

24 VTP A VTP egy ügyfél-kiszolgáló alapú üzenettovábbító protokoll, amely egy VTP tartományban VLAN-ok létrehozására, törlésére és átnevezésére szolgál. A közös felügyelet alá tartozó kapcsolók mindegyike egy tartomány része. Minden tartomány egyedi névvel rendelkezik. A VTP kapcsolók csak az ugyanahhoz a tartományhoz tartozó kapcsolóknak küldik el VTP üzeneteiket. A VTP három módban működik: kiszolgáló, ügyfél és transzparens.alapesetben minden kapcsoló kiszolgáló módban van.

25 Server: Kiszolgáló VTP módok A teljes tartományra vonatkozóan létrehoz, töröl módosít VLANokat. NVRAM-ba menti a VLAN konfigurációt VTP üzeneteket küld ki minden trönkportján Ügyfél: Client Nem módosít, változtat és töröl VLAN információkat. A kiszolgálótól kapott VLAN változás alapján módosítja saját adatbázisát. VTP üzeneteket küld ki minden trönkportján. Transzparens Továbbítja a hirdetményeket DE a VTP üzenetek tartalmát figyelmen kívül hagyja. Saját adatbázis változásáról nem küld frissítést.

27 VTP Üzenettípusok Összegző hirdetmény 5 mp-enként, verziószám növelése, ha változás történt. Részleges hirdetmény Az összegző hirdetményt követi a tényleges változásokról Hirdetménykérés Ezt pedig kérik, ha tartománynév, vagy verziószám változott

28 Konfigurációs PÉLDA!

29 STP Spanning-Tree Protocol Feszítő-fa Protokoll

30 ARP Address Resolution Protocol Cím fordító protokoll IP címhez meghatározza a MAC-címet. Broadcastként kiküldi Ki ismeri ezt az IP címet? Aki magára ismer az IP címben, válaszol a saját MACcímével. ARP-táblalekérdezése arp a számítógépen #show arp routeren
