1 WorldSkills HU 2008 döntő Szeged, október 17.

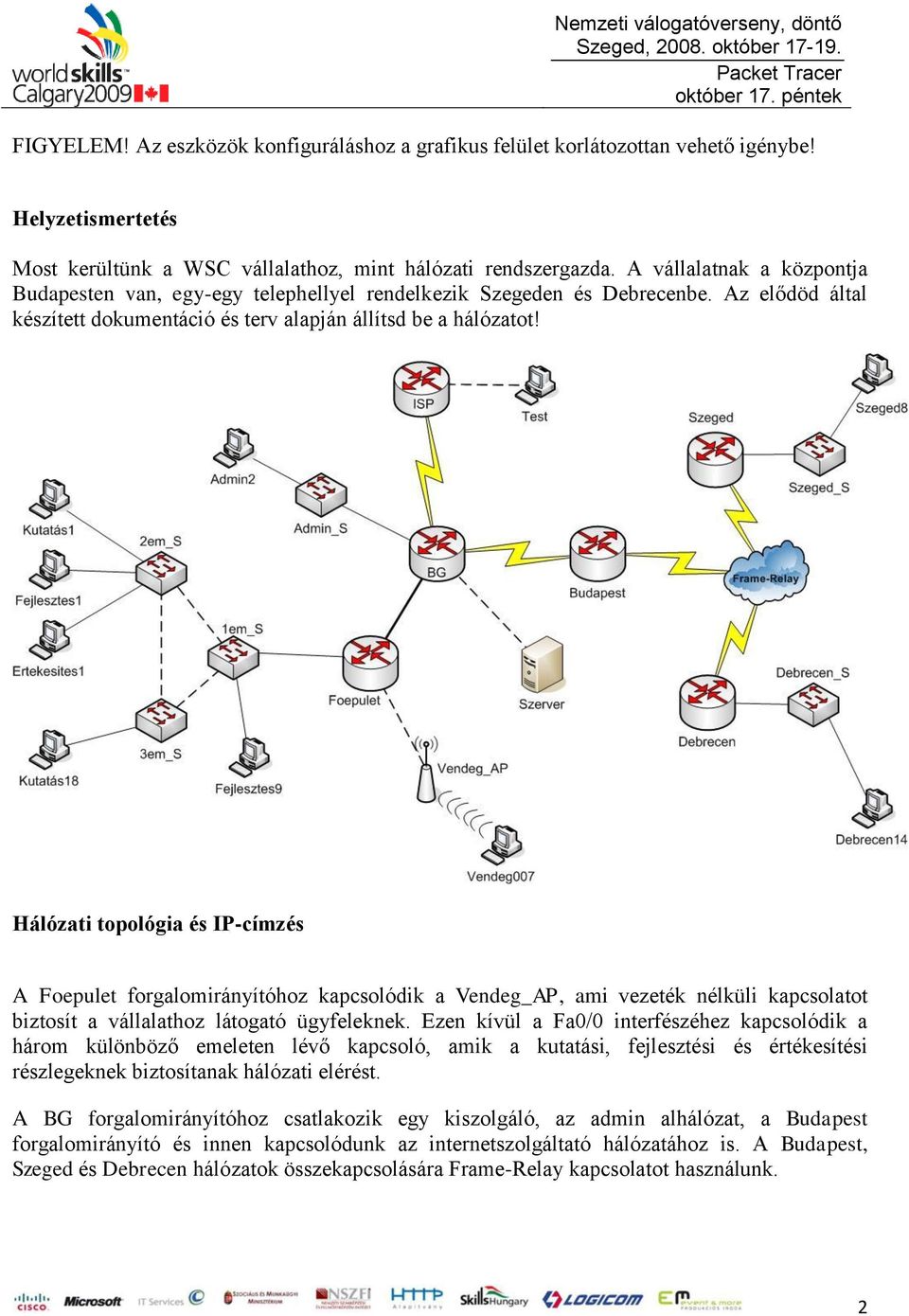

2 FIGYELEM! Az eszközök konfiguráláshoz a grafikus felület korlátozottan vehető igénybe! Helyzetismertetés Most kerültünk a WSC vállalathoz, mint hálózati rendszergazda. A vállalatnak a központja Budapesten van, egy-egy telephellyel rendelkezik Szegeden és Debrecenbe. Az elődöd által készített dokumentáció és terv alapján állítsd be a hálózatot! Hálózati topológia és IP-címzés A Foepulet forgalomirányítóhoz kapcsolódik a Vendeg_AP, ami vezeték nélküli kapcsolatot biztosít a vállalathoz látogató ügyfeleknek. Ezen kívül a Fa0/0 interfészéhez kapcsolódik a három különböző emeleten lévő kapcsoló, amik a kutatási, fejlesztési és értékesítési részlegeknek biztosítanak hálózati elérést. A BG forgalomirányítóhoz csatlakozik egy kiszolgáló, az admin alhálózat, a Budapest forgalomirányító és innen kapcsolódunk az internetszolgáltató hálózatához is. A Budapest, Szeged és Debrecen hálózatok összekapcsolására Frame-Relay kapcsolatot használunk. 2

Hálózati topológia és IP-címzés A Foepulet forgalomirányítóhoz kapcsolódik a Vendeg_AP, ami vezeték nélküli kapcsolatot biztosít a vállalathoz látogató ügyfeleknek.

3 A hálózatunkban a /24-es IP-címtartományt osztottuk fel. Az internetszolgáltatótól a /28-as címtartományt kaptuk. Hálózat Címtartomány Kutatás /26 Debrecen /27 Fejlesztés /27 Értékesítés /27 Szeged /28 Vendég - wifi /28 Admin /29 Frame-relay /29 Kapcsolók /29 BG-Budapest /30 BG-Foepulet /30 Szerver /30 A pont-pont kapcsolatok esetében a BG kapja a kisebb IP-címet. A Frame-relay kapcsolatnál Budapest kapja az első, Szeged a második, míg Debrecen a harmadik használható IP-címet. A Foepulethez csatlakozó három kapcsolónál a forgalomirányítóé az első, az első emeleti kapcsolóé a második, a második emeleti kapcsolóé a harmadik, a harmadik emeleti kapcsolóé a negyedik IP-cím. A többi kapcsolatnál a forgalomirányítók kapják az első, a kapcsolók a második, a kliensek pedig a többi IP-címet. Az internetszolgáltatóhoz csatlakozó interfésznél a es IP-címet használjuk. Minden forgalomirányítón létre kell hozni a Loopback0 interfészt. A Foepulet forgalomirányító kapja a /32-es IP-címet, a BG a /32-est, míg a Budapest, a Szeged és a Debrecen forgalomirányítók olyan leosztásba kapják a /32-es címeket, hogy ha a hálózaton OSPF-et futtatnánk, akkor a Budapest legyen a DR, a Debrecen pedig a BDR! Beállítások Állítsuk be az összes hálózati eszköz nevét! Állítsunk be az összes eszközök erős titkosítással védett enable jelszót! A feladatban használandó összes jelszó legyen: calgary2009 3

168.114.208/29 BG-Budapest 192.168.114.216/30 BG-Foepulet 192.168.114.220/30 Szerver 192.168.114.224/30 A pont-pont kapcsolatok esetében a BG kapja a kisebb IP-címet.

4 Az összes eszközön fusson az a szolgáltatás, amivel a szomszédos eszközökről kaphatunk információt! Ügyeljünk arra, hogy ezen információkat ne küldjük ki olyan interfészen, ami a publikus hálózatot használja. Az előző pontban megadott adatok alapján állítsuk be az eszközök IP-címeit. A következő hálózatokban a kliensek IP-címeit DHCP-n keresztül szeretnénk kiosztani: DHCP kiszolgáló helye Kiszolgált hálózat Foepulet forgalomirányító kutatas, fejlesztes, ertekesites, vendeg Szeged forgalomirányító Debrecen forgalomirányító Szeged Debrecen A kiszolgált hálózat oszlopban megadott neveket használjuk a DHCP tartományok neveként! Ügyeljünk arra, hogy a statikusan kiosztott címek ne kerülhessenek kiosztásra a kliensek számára. Az internetszolgáltatóhoz való kapcsolódáshoz a soros vonalon állítsunk be PPP-t, CHAP hitelesítéssel! A BG-Budapest kapcsolathoz a BG szolgáltassa az órajelet, ami legyen A Vendeg_AP-n állítsuk be az SSID-t és a jelszót: "Vendeg" és " "! Ennek megfelelően állítsuk be a klienst is! VLAN-ok A Főépületben 4 VLAN lesz: VLAN1: kapcsolóknak VLAN10 ("kutatas" néven): a kutatás alhálózatnak VLAN20 ("fejlesztes" néven): a fejlesztés alhálózatnak VLAN40 ("ertekesites" néven: az értékesítés alhálózatnak Portok VLAN beállítása: Alhálózat 1em_S 2em_S 3em_S Kutatás Fejlesztés Értékesítés

A következő hálózatokban a kliensek IP-címeit DHCP-n keresztül szeretnénk kiosztani: DHCP kiszolgáló helye Kiszolgált hálózat Foepulet forgalomirányító kutatas, fejlesztes, ertekesites, vendeg Szeged

5 A VLAN információkat VTP protokoll segítségével szeretnénk a három kapcsoló között megosztani. A VTP domain: "worldskills", a 2em_S legyen a VTP kiszolgáló, a másik két kapcsoló kliens legyen. Állítsunk be a tartományhoz jelszót is! Mind a négy VLAN esetében szükség van feszítőfa protokollra. A gyökérponti kapcsoló az 1em_S legyen, 4096-os prioritással! Frame-relay A Frame-relay felhőben kapcsolja össze az egyes soros portokon beállított DLCI-ket. Az elnevezési konvenció: melyik forgalomirányítótól melyikhez megy a kapcsolat (pl.: Budapest- Debrecen esetében a név: "B-D"). A DLCI-ket nem szabad megváltoztatni. Állítsuk be a három forgalomirányító soros interfészét a frame-relay kapcsolathoz (alinterfészek létrehozása nélkül!)! Ügyeljen arra, hogy a hálózattípus is megfelelően legyen beállítva! Forgalomirányítás A hálózatban OSPF irányítási protokollt kell használni. A folyamatazonosító 1, a terület 0. Állítsunk be hitelesítést is (MD5), a kulcs azonosítója legyen 1! A BG forgalomirányítón állítsunk be egy alapértelmezett útvonalat az internetszolgáltató felé, a BG forgalomirányító interfészének azonosítóját használva a parancsban! Ez az útvonal szerepeljen az OSPF hirdetésekben! Címfordítás Állítsuk be, hogy ha a TEST számítógépbe beírjuk a es IP-címet, akkor a Szerver weboldala jöjjön be! Az alábbi táblázat alapján állítsuk be a BG forgalomirányítón a címfordítást: Melyik alhálózatnak? Pool neve IP-tartomány Szűrési lista száma Kutatás, fejlesztés, értékesítés alhálózat KFE Vendég alhálózat VENDEG Admin alhálózat ADMIN Ezen beállítások mellett találjunk arra módot, hogy egyszerre ne csak annyian jussanak ki az internetre, mint ahány IP-cím az adott alhálózathoz van rendelve! 5

Frame-relay A Frame-relay felhőben kapcsolja össze az egyes soros portokon beállított DLCI-ket. Az elnevezési konvenció: melyik forgalomirányítótól melyikhez megy a kapcsolat (pl.

6 Biztonság A hálózatunkban több biztonsági beállítást is el kell végezni. A Vendeg alhálózat forgalmát a 100-as ACL-lel korlátozzuk. Csak az Értékesítés alhálózatot és a Szerver-t érhetik el és csakis HTTP-n keresztül. Ezenkívül még az internetet is használhatják. Az Admin_S-en állítsuk be, hogy a Fa1/1, Fa2/1, Fa3/1-es portok 2 címet tanuljanak meg, ha valamilyen szabálysértés történik, akkor a portok álljanak le. A többi, használaton kívüli interfészt kapcsoljuk le. Jó munkát! 6

Csak az Értékesítés alhálózatot és a Szerver-t érhetik el és csakis HTTP-n keresztül.
