1 1.1.4 laborgyakorlat: VLSM alhálózatok számítása Cél A laborgyakorlaton változó hosszúságú alhálózati maszkok (VLSM) segítségével fogjuk hatékonyabbá tenni a rendelkezésre álló IP-címtartomány kihasználását, illetve csökkenteni fogjuk a felső szinten kezelendő irányítási adatok mennyiségét. Háttérismeretek és előkészületek A /24 C osztályú címtartomány le lett foglalva. A Perth, a Sydney és a Singapore forgalomirányító WAN-összeköttetésen keresztül kapcsolódik a Kuala Lumpur forgalomirányítóhoz. A Perth forgalomirányítóhoz 60 állomás csatlakozik. A Kuala Lumpur forgalomirányítóhoz 28 állomás csatlakozik. A Sydney és a Singapore forgalomirányítóhoz 1212 állomás csatlakozik. A VLSM alhálózatok és az ezekhez rendelhető állomásszámok kiszámításakor a címtartományból elsőként a legnagyobb követelményeket kell kielégíteni. A követelményeket a legnagyobbtól a legkisebb felé kell sorba állítani. Példánkban a Perth forgalomirányítóhoz 60 állomás csatlakozik. Ehhez 6 bitet kell felhasználni, mivel ez = 62 használható állomáscímet eredményez. Így a negyedik oktettből 2 bit marad a /26 kiterjesztett hálózati előtag számára, a többi 6 bit az állomáscímekhez lesz felhasználva. 1-6 CCNA 3: A kapcsolás alapjai és haladó szintû forgalomirányítás, 3.1. verzió Copyright 2003, Cisco Systems, Inc.

A Perth, a Sydney és a Singapore forgalomirányító WAN-összeköttetésen keresztül kapcsolódik a Kuala Lumpur forgalomirányítóhoz. A Perth forgalomirányítóhoz 60 állomás csatlakozik.

2 1. lépés Az alhálózatok elkészítésének első lépéseként a lefoglalt /24 címtartományt négy egyenlő méretű címblokkra kell osztani. Mivel 4 = 2 2, a 4 alhálózat azonosításához 2 bit szükséges. Ezután vegyük elő a 0-s alhálózatot ( /26), és osszuk ki a címet minden állomása számára. Lefoglalt cím Alhálózatok 62 használható állomás/alhálózat (0-s alhálózat) / / /26 (hálózatcím) Alább látható a /26 maszk tartománya / / / / / / / / /26 (szórásos cím) Perth /26 0-tól 63-ig 60 állomás szükséges. A 0-s és a 63-as állomás nem használható, mivel ez az alhálózat hálózatcíme, illetve szórásos címe. 2-6 CCNA 3: A kapcsolás alapjai és haladó szintû forgalomirányítás, 3.1. verzió Copyright 2003, Cisco Systems, Inc.

Lefoglalt cím Alhálózatok 62 használható állomás/alhálózat (0-s alhálózat) 192.168.10.0/24 192.168.10.0/26 192.168.10.0/26 (hálózatcím) Alább látható a /26 maszk tartománya. 192.168.10.64/26 192.168.10.1/26 192.

3 2. lépés Miután a magasabb szintek követelményei ki lettek elégítve, tovább lehet lépni a következő szintre. A Kuala Lumpur forgalomirányítóhoz 28 állomás csatlakozik. A /26 tartomány után a következő szabad tartomány a /26 tartomány. A fenti táblázatból látszik, hogy ez az 1- es alhálózat. Mivel 28 állomást kell csatlakoztatni, az állomáscímekhez elég lesz 5 bit, mivel ez = 30 használható állomáscímet eredményez. Tehát 5 bit szükséges az állomáscímekhez, és 3 bit marad a /27 kiterjesztett hálózati előtag számára. A VLSM-nek a /26 tartományra alkalmazásával a következő adódik: 1-es alhálózat Al-alhálózatok 30 használható állomás /27 (hálózatcím) / / / / / / / / /27 (szórásos cím) Alább látható a /27 maszk tartománya. Kuala Lumpur /27 64-től 95-ig 28 állomás szükséges. A 64-es és a 95-ös állomás nem használható, mivel ez az alhálózat hálózatcíme, illetve szórásos címe. Ebben a tartományban 30 használható cím marad az állomások számára. 3-6 CCNA 3: A kapcsolás alapjai és haladó szintû forgalomirányítás, 3.1. verzió Copyright 2003, Cisco Systems, Inc.

Mivel 28 állomást kell csatlakoztatni, az állomáscímekhez elég lesz 5 bit, mivel ez 2 5 2 = 30 használható állomáscímet eredményez.

4 3. lépés A Sydney és a Singapore forgalomirányítóhoz 1212 állomás csatlakozik. A következő szabad tartomány a /27 tartomány. A 2. táblázatból látszik, hogy ez a következő szabad alhálózat. Mivel 12 állomást kell csatlakoztatni, az állomáscímekhez elég lesz 4 bit, mivel ez = 14 használható állomáscímet eredményez. Tehát 4 bit szükséges az állomáscímekhez, és 4 bit marad a /28 kiterjesztett hálózati előtag számára. A VLSM-nek a /27 tartományra alkalmazásával a következő adódik: Alhálózat Al-alhálózatok 14 használható állomás / / /28 (hálózatcím) / / / / / / /28 (szórásos cím) Alább látható a /28 maszk tartománya. Sydney /28 96-tól 111-ig 12 állomás szükséges. A 96-os és a 111-es állomás nem használható, mivel ez az alhálózat hálózatcíme, illetve szórásos címe. Ebben a tartományban 14 használható cím marad az állomások számára. 4-6 CCNA 3: A kapcsolás alapjai és haladó szintû forgalomirányítás, 3.1. verzió Copyright 2003, Cisco Systems, Inc.

Tehát 4 bit szükséges az állomáscímekhez, és 4 bit marad a /28 kiterjesztett hálózati előtag számára. A VLSM-nek a 192.168.10.

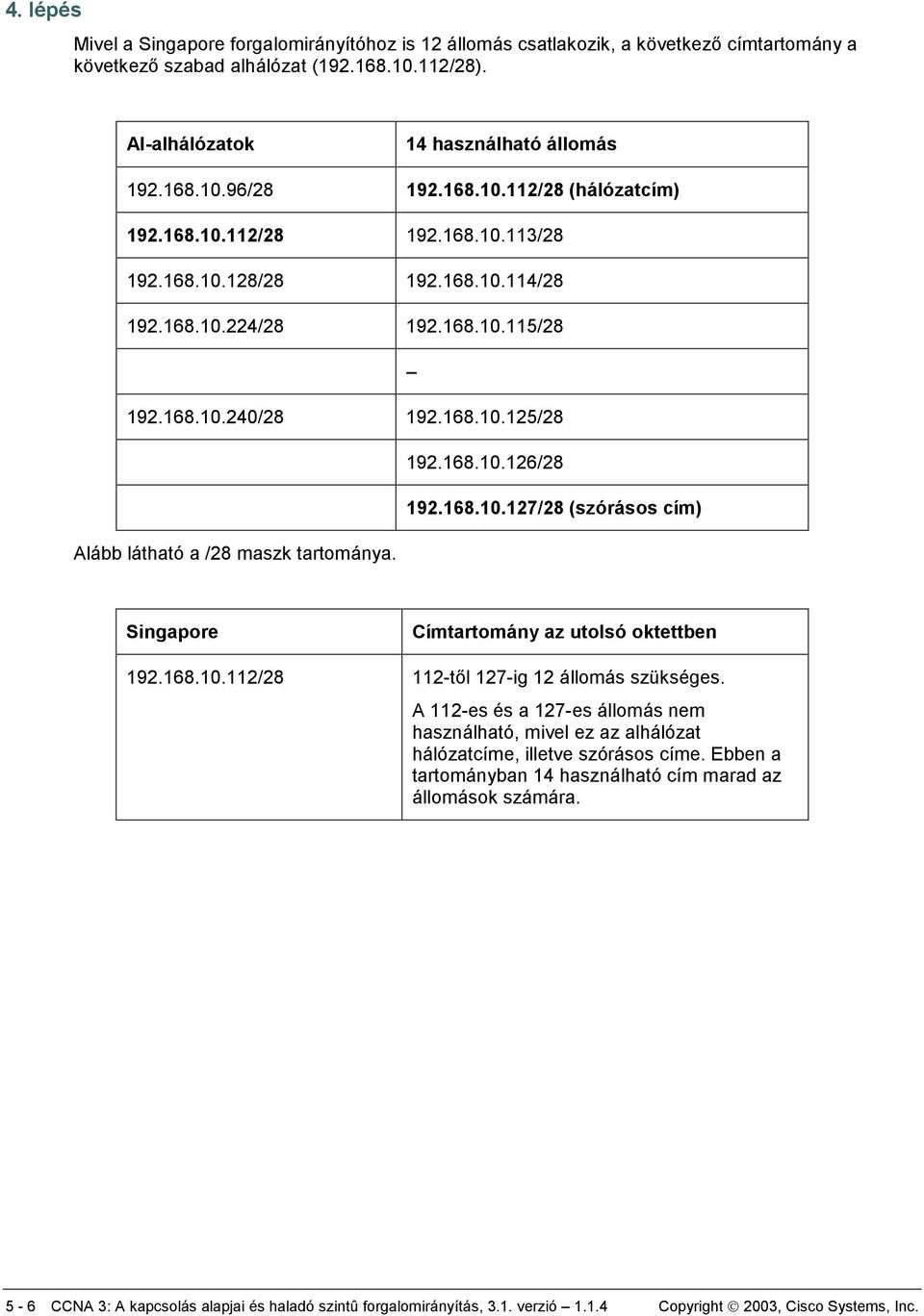

5 4. lépés Mivel a Singapore forgalomirányítóhoz is 12 állomás csatlakozik, a következő címtartomány a következő szabad alhálózat ( /28). Al-alhálózatok 14 használható állomás / /28 (hálózatcím) / / / / / / / / / /28 (szórásos cím) Alább látható a /28 maszk tartománya. Singapore / től 127-ig 12 állomás szükséges. A 112-es és a 127-es állomás nem használható, mivel ez az alhálózat hálózatcíme, illetve szórásos címe. Ebben a tartományban 14 használható cím marad az állomások számára. 5-6 CCNA 3: A kapcsolás alapjai és haladó szintû forgalomirányítás, 3.1. verzió Copyright 2003, Cisco Systems, Inc.

Singapore 192.168.10.112/28 112-től 127-ig 12 állomás szükséges. A 112-es és a 127-es állomás nem használható, mivel ez az alhálózat hálózatcíme, illetve szórásos címe.

6 5. lépés Ezután le kell foglalnunk a címeket a WAN-összeköttetések számára. Mint tudjuk, minden WANösszeköttetéshez két IP-cím szükséges. A következő használható alhálózat a /28 alhálózat. Mivel minden WAN-összeköttetéshez két IP-cím szükséges, 2 bitet kell fenntartani az állomáscímek számára, ami = 2 használható címet eredményez. Tehát 2 bit szükséges az összeköttetésekhez, és 6 bit marad a /30 kiterjesztett hálózati előtag számára. A VLSM-nek a /28 tartományra alkalmazásával a következő adódik: Al-alhálózatok 14 használható állomás / /30 (hálózatcím) / / /30 (szórásos cím) / /30 (hálózatcím) / / /30 (szórásos cím) / /30 (hálózatcím) / / /30 (szórásos cím) A WAN-összeköttetések számára használható címek bármely /30 alhálózat használható címeiből elvehetők. 6-6 CCNA 3: A kapcsolás alapjai és haladó szintû forgalomirányítás, 3.1. verzió Copyright 2003, Cisco Systems, Inc.

Tehát 2 bit szükséges az összeköttetésekhez, és 6 bit marad a /30 kiterjesztett hálózati előtag számára. A VLSM-nek a 192.168.10.
