1 Tavasz 2014 UNIVERSITAS SCIENTIARUM SZEGEDIENSIS UNIVERSITY OF SZEGED Department of Software Engineering Számítógép-hálózatok 11. gyakorlat OSPF Deák Kristóf S z e g e d i T u d o m á n y e g y e t e m

2 Tartalmojegyzék Bevezetés... 3 OSFP Gyors áttekintés... 3 Kapcsolatállapot alapú protokoll működése... 4 Összehasonlítás a RIP-pel... 5 Összefoglaló... 6 OSPF mérték és konvergencia... 6 OSPF szomszédok és szomszédsági viszony... 8 OSPF területek Egyterületű OSFP megvalósítása Egyterületű OSPF alapszintű beállítása...11 Feladat...13 OSPF paraméterek beállítása...14 Beugró kérdések Források

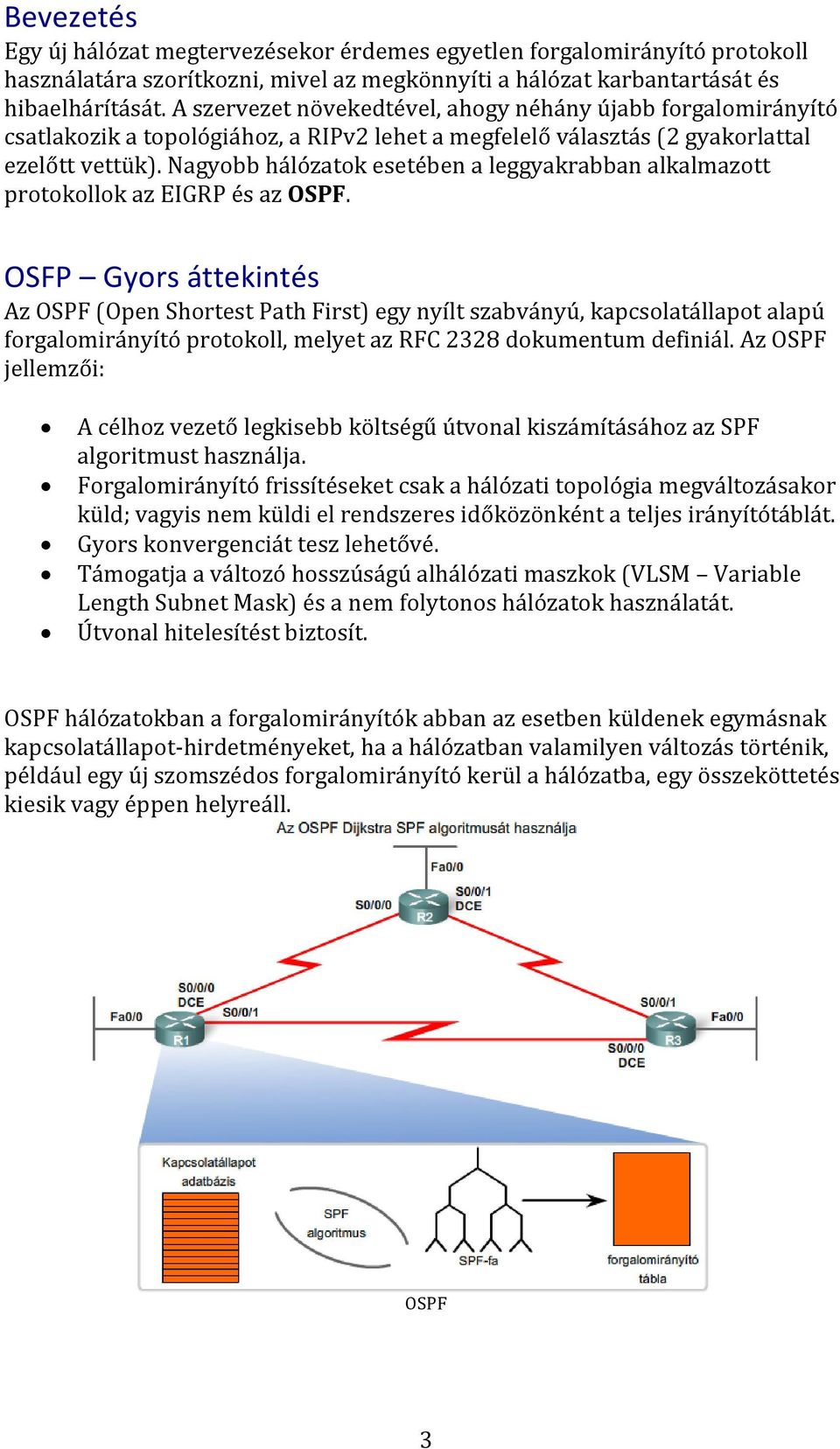

3 Bevezetés Egy új hálózat megtervezésekor érdemes egyetlen forgalomirányító protokoll használatára szorítkozni, mivel az megkönnyíti a hálózat karbantartását és hibaelhárítását. A szervezet növekedtével, ahogy néhány újabb forgalomirányító csatlakozik a topológiához, a RIPv2 lehet a megfelelő választás (2 gyakorlattal ezelőtt vettük). Nagyobb hálózatok esetében a leggyakrabban alkalmazott protokollok az EIGRP és az OSPF. OSFP Gyors áttekintés Az OSPF (Open Shortest Path First) egy nyílt szabványú, kapcsolatállapot alapú forgalomirányító protokoll, melyet az RFC 2328 dokumentum definiál. Az OSPF jellemzői: A célhoz vezető legkisebb költségű útvonal kiszámításához az SPF algoritmust használja. Forgalomirányító frissítéseket csak a hálózati topológia megváltozásakor küld; vagyis nem küldi el rendszeres időközönként a teljes irányítótáblát. Gyors konvergenciát tesz lehetővé. Támogatja a változó hosszúságú alhálózati maszkok (VLSM Variable Length Subnet Mask) és a nem folytonos hálózatok használatát. Útvonal hitelesítést biztosít. OSPF hálózatokban a forgalomirányítók abban az esetben küldenek egymásnak kapcsolatállapot-hirdetményeket, ha a hálózatban valamilyen változás történik, például egy új szomszédos forgalomirányító kerül a hálózatba, egy összeköttetés kiesik vagy éppen helyreáll. OSPF 3

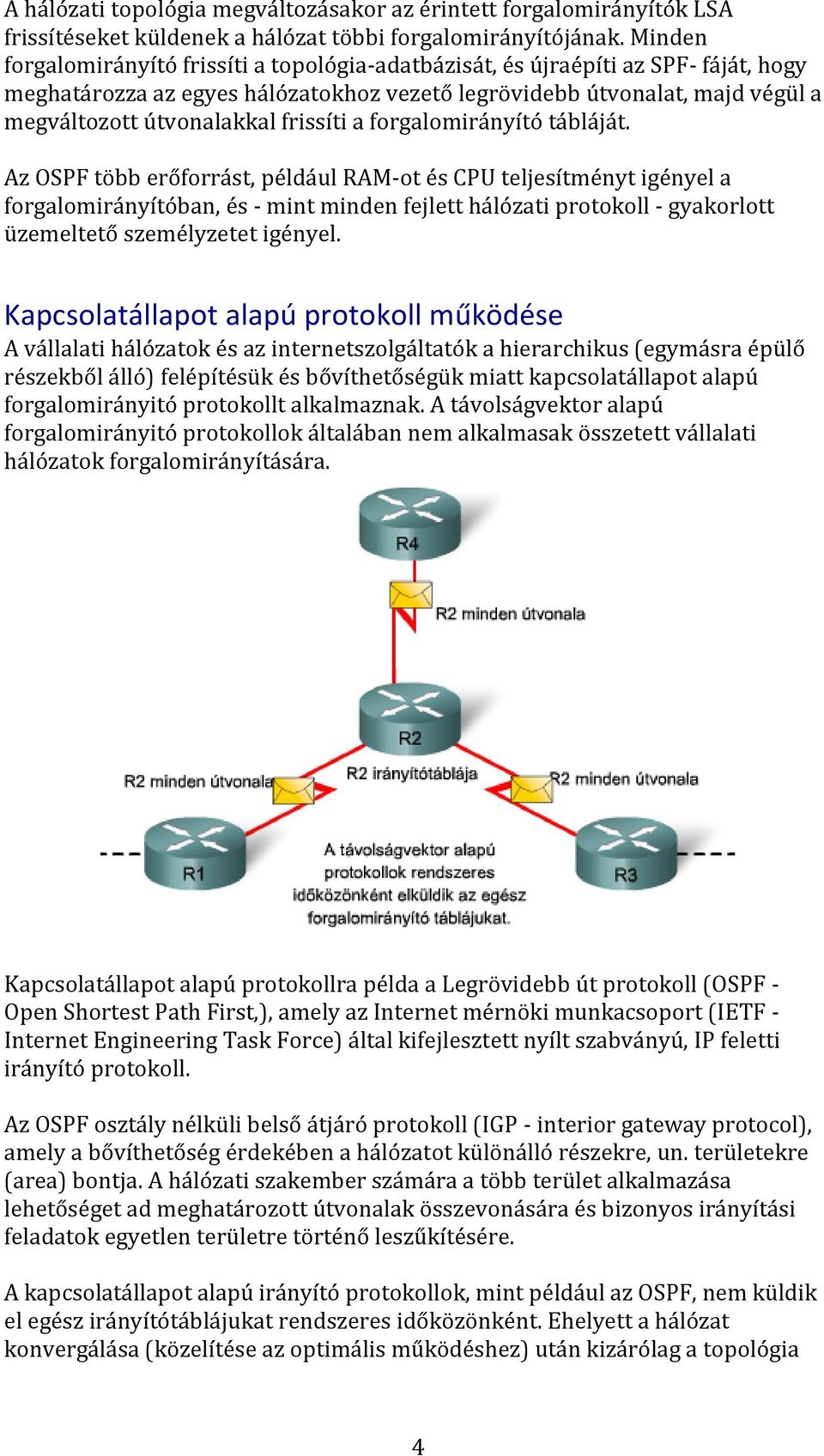

4 A hálózati topológia megváltozásakor az érintett forgalomirányítók LSA frissítéseket küldenek a hálózat többi forgalomirányítójának. Minden forgalomirányító frissíti a topológia-adatbázisát, és újraépíti az SPF- fáját, hogy meghatározza az egyes hálózatokhoz vezető legrövidebb útvonalat, majd végül a megváltozott útvonalakkal frissíti a forgalomirányító tábláját. Az OSPF több erőforrást, például RAM-ot és CPU teljesítményt igényel a forgalomirányítóban, és - mint minden fejlett hálózati protokoll - gyakorlott üzemeltető személyzetet igényel. Kapcsolatállapot alapú protokoll működése A vállalati hálózatok és az internetszolgáltatók a hierarchikus (egymásra épülő részekből álló) felépítésük és bővíthetőségük miatt kapcsolatállapot alapú forgalomirányitó protokollt alkalmaznak. A távolságvektor alapú forgalomirányitó protokollok általában nem alkalmasak összetett vállalati hálózatok forgalomirányítására. Kapcsolatállapot alapú protokollra példa a Legrövidebb út protokoll (OSPF - Open Shortest Path First,), amely az Internet mérnöki munkacsoport (IETF - Internet Engineering Task Force) által kifejlesztett nyílt szabványú, IP feletti irányító protokoll. Az OSPF osztály nélküli belső átjáró protokoll (IGP - interior gateway protocol), amely a bővíthetőség érdekében a hálózatot különálló részekre, un. területekre (area) bontja. A hálózati szakember számára a több terület alkalmazása lehetőséget ad meghatározott útvonalak összevonására és bizonyos irányítási feladatok egyetlen területre történő leszűkítésére. A kapcsolatállapot alapú irányító protokollok, mint például az OSPF, nem küldik el egész irányítótáblájukat rendszeres időközönként. Ehelyett a hálózat konvergálása (közelítése az optimális működéshez) után kizárólag a topológia 4

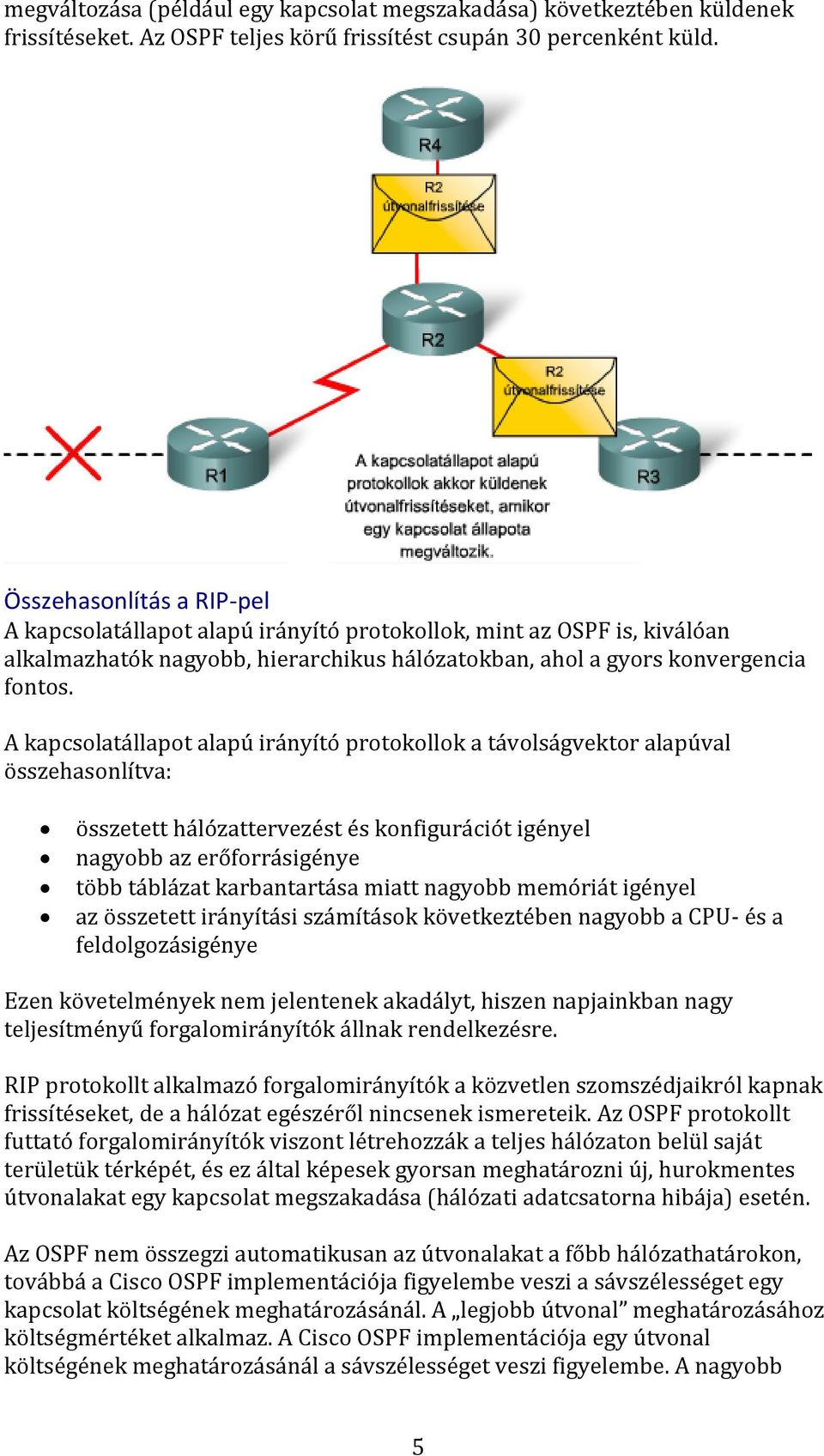

5 megváltozása (például egy kapcsolat megszakadása) következtében küldenek frissítéseket. Az OSPF teljes körű frissítést csupán 30 percenként küld. Összehasonlítás a RIP-pel A kapcsolatállapot alapú irányító protokollok, mint az OSPF is, kiválóan alkalmazhatók nagyobb, hierarchikus hálózatokban, ahol a gyors konvergencia fontos. A kapcsolatállapot alapú irányító protokollok a távolságvektor alapúval összehasonlítva: összetett hálózattervezést és konfigurációt igényel nagyobb az erőforrásigénye több táblázat karbantartása miatt nagyobb memóriát igényel az összetett irányítási számítások következtében nagyobb a CPU- és a feldolgozásigénye Ezen követelmények nem jelentenek akadályt, hiszen napjainkban nagy teljesítményű forgalomirányítók állnak rendelkezésre. RIP protokollt alkalmazó forgalomirányítók a közvetlen szomszédjaikról kapnak frissítéseket, de a hálózat egészéről nincsenek ismereteik. Az OSPF protokollt futtató forgalomirányítók viszont létrehozzák a teljes hálózaton belül saját területük térképét, és ez által képesek gyorsan meghatározni új, hurokmentes útvonalakat egy kapcsolat megszakadása (hálózati adatcsatorna hibája) esetén. Az OSPF nem összegzi automatikusan az útvonalakat a főbb hálózathatárokon, továbbá a Cisco OSPF implementációja figyelembe veszi a sávszélességet egy kapcsolat költségének meghatározásánál. A legjobb útvonal meghatározásához költségmértéket alkalmaz. A Cisco OSPF implementációja egy útvonal költségének meghatározásánál a sávszélességet veszi figyelembe. A nagyobb 5

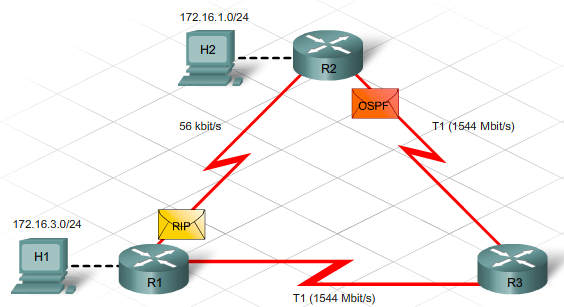

6 sávszélességű összeköttetés kisebb költséget jelent. A célhoz vezető legkisebb költségű útvonal lesz a legmegfelelőbb. A legjobb út meghatározásánál a forgalomirányító számára a sávszélesség alapú mérték megbízhatóbb, az ugrásszám alapúnál. A mérték megbízhatóságából és pontosságából adódóan az OSPF adminisztratív távolsága 110, mely kisebb a RIP protokollénál. A RIP és az OSPF protokoll útválasztása a következő képen látható: A RIP az ugrásszám alapján választja ki a legrövidebb útvonalat. Az OSPF a sávszélesség alapján választja ki a legrövidebb útvonalat. Összefoglaló RIP: Rendszeres időközönként elküldi a teljes forgalomirányító tábláját az összes közvetlenül csatlakozó szomszédnak Kisebb, egyszerű hálózatoknál alkalmazható A legjobb útvonal meghatározására ugrásszámot használ Egyszerűen konfigurálható OSPF: Jól használható nagy, hierarchikus hálózatok esetén. Gyors konvergenciát tesz lehetővé A forgalomirányító nézőpontjából építi fel a hálózat térképét A forgalomirányító rendszer-követelménye nagyobb A legjobb útvonal meghatározásához költségmértéket használ OSPF mérték és konvergencia Az OSPF protokoll a kapcsolat költségmértékét, annak sávszélességére vagy sebességére alapozza. Meghatározott célhálózatba vezető útvonal költsége az 6

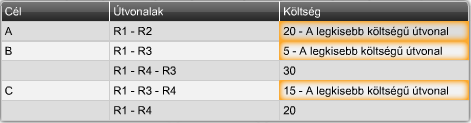

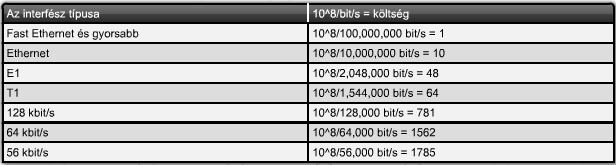

7 egyes összeköttetések költségének összegéből adódik. Egy hálózatba vezető összes útvonal közül a legkisebb összköltségű útvonal részesül előnyben és kerül az irányítótáblába. A költség kiszámítása az alábbi képlet alapján történik: Költség = / az összeköttetés sávszélessége [bit/s] A számítás alapjául az interfészen beállított sávszélesség szolgál, amely a show interfaces parancs segítségével tekinthető meg. A képlet alkalmazása során problémát eredményeznek a 100 Mbit/s vagy nagyobb sebességű kapcsolatok, mint a Fast és Gigabit Ethernet. Tekintet nélkül e két összeköttetés sebességének különbségére, mindkét esetben a költségérték 1, így különbözőségük ellenére azonos eredményt nyújtanak. Ennek ellensúlyozása érdekében, az ip ospf cost parancs alkalmazásával az interfész költsége kézzel beállítható. Az azonos területhez tartozó OSPF forgalomirányítók a kapcsolat-állapotukról ún. kapcsolatállapot-hirdetéseket (LSA Link State Advertisement) küldenek a szomszédjaiknak. Miután egy OSPF forgalomirányító LSA üzenetek segítségével a teljes terület minden összeköttetését feltérképezi, azaz meghatározza a terület hálózat térképét, ebből az SPF algoritmus vagy más néven Dijkstra algoritmus alkalmazásával felépít egy az adott forgalomirányitóból kiinduló területi topológia fát. Minden forgalomirányító, mely az algoritmust futtatja, az SPF fa gyökerében saját magát tünteti fel. A gyökérből kiindulva, az összköltség alapján minden célhálózathoz meghatározza a legrövidebb utat. Ezek összessége az SPF fa. Az OSPF kapcsolatállapot vagy topológiai adatbázis tárolja az SPF fa információit, és minden hálózathoz vezető legrövidebb útvonal bekerül az irányítótáblába. A konvergencia bekövetkezik, ha minden forgalomirányító: Megkapott minden információt a hálózat összes irányáról Az ismereteket feldolgozta az SPF algoritmus alkalmazásával Frissítette az irányítótábláját 7

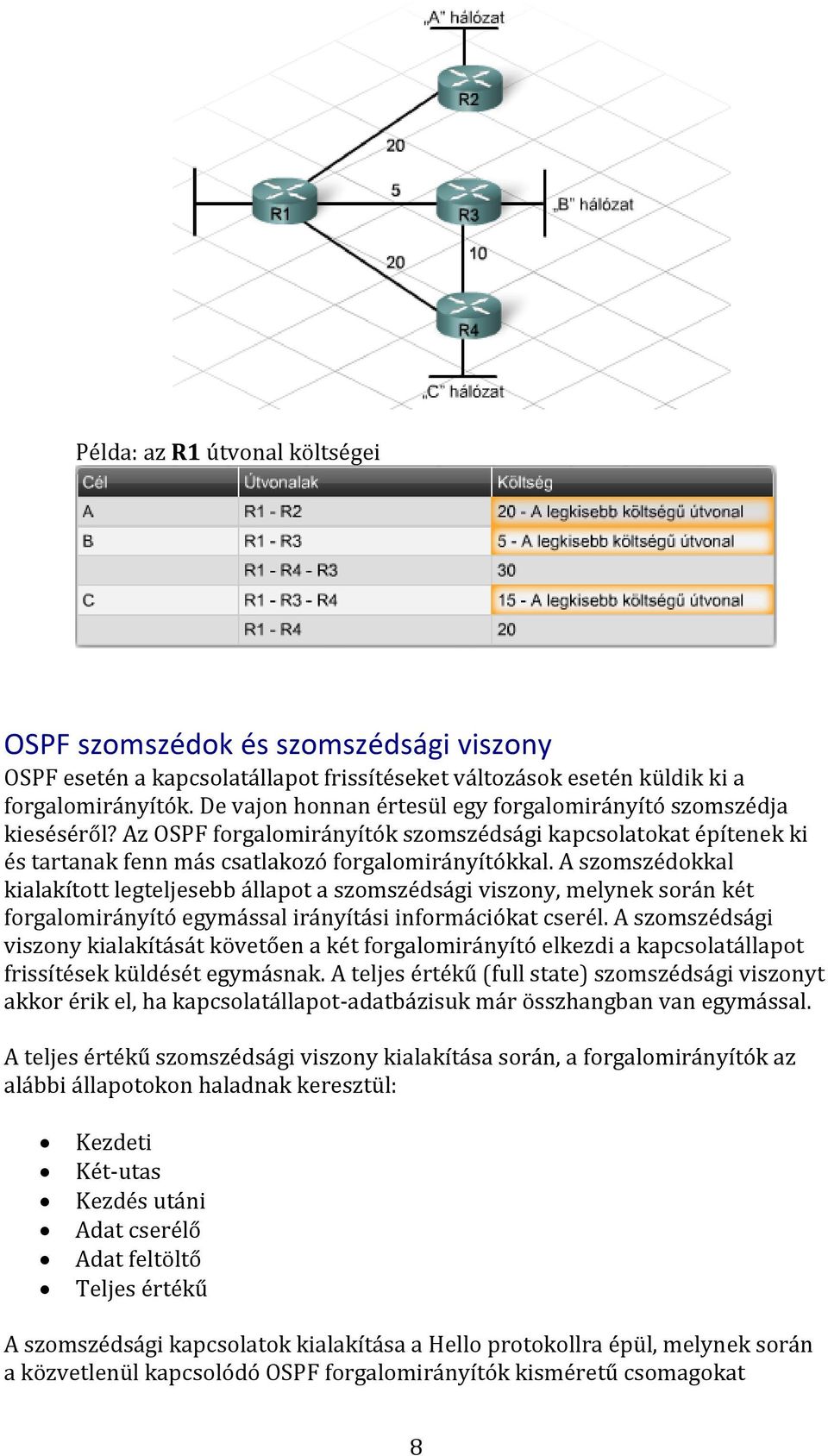

8 Példa: az R1 útvonal költségei OSPF szomszédok és szomszédsági viszony OSPF esetén a kapcsolatállapot frissítéseket változások esetén küldik ki a forgalomirányítók. De vajon honnan értesül egy forgalomirányító szomszédja kieséséről? Az OSPF forgalomirányítók szomszédsági kapcsolatokat építenek ki és tartanak fenn más csatlakozó forgalomirányítókkal. A szomszédokkal kialakított legteljesebb állapot a szomszédsági viszony, melynek során két forgalomirányító egymással irányítási információkat cserél. A szomszédsági viszony kialakítását követően a két forgalomirányító elkezdi a kapcsolatállapot frissítések küldését egymásnak. A teljes értékű (full state) szomszédsági viszonyt akkor érik el, ha kapcsolatállapot-adatbázisuk már összhangban van egymással. A teljes értékű szomszédsági viszony kialakítása során, a forgalomirányítók az alábbi állapotokon haladnak keresztül: Kezdeti Két-utas Kezdés utáni Adat cserélő Adat feltöltő Teljes értékű A szomszédsági kapcsolatok kialakítása a Hello protokollra épül, melynek során a közvetlenül kapcsolódó OSPF forgalomirányítók kisméretű csomagokat 8

9 küldenek egymásnak a csoportos (többes küldéses, multicast) cím alkalmazásával. A Hello üzenetek küldése Ethernet és üzenetszórásos hálózatokon 10, míg nem szórásos hálózatokon 30 másodpercenként történik. A forgalomirányítók beállításaiban a hello időzítő, a várakozási időzítő, a hálózattípus, a hitelesítés típusa és a hitelesítési adatok egyaránt megváltoztathatók. Szomszédsági viszony esetén ezeknek a paramétereknek egyezniük kell. A forgalomirányítók e viszonyokat a kapcsolatállapot adatbázisban tárolják. Az OSPF forgalomirányító normál esetben teljes értékű szomszédsági állapotban van. Ha az eszköz huzamosabb ideig egy másik állapotban marad, akkor valamilyen problémára lehet következtetni. Ilyen problémát okozhatnak például a nem megegyező beállítások. Az egyetlen kivételt a kétutas állapot képezi. Szórásos környezetben egy forgalomirányító a kijelölt forgalomirányítóval (DR - designated router) és a tartalék kijelölt forgalomirányítóval (BDR - backup designated router) alakít ki teljes értékű szomszédsági viszonyt. A DR és a BDR forgalomirányítók megválasztásával a frissítések száma és a szükségtelen forgalom csökkenthető, továbbá a forgalomirányítók feldolgozási folyamata gyorsítható. Ennek megvalósításához egyedül az szükséges, hogy a forgalomirányítók csak a kijelölt forgalomirányítótól fogadjanak frissítéseket. Szórásos hálózati szegmensen egyetlen kijelölt, illetve tartalék kijelölt forgalomirányító jelenléte szükséges, az összes többi forgalomirányító csak ezekkel van szomszédsági kapcsolatban. Egy kapcsolat kiesésekor, az a forgalomirányító, amelyiknek érzékeli a kapcsolat megszünését, üzenetet küld a DR forgalomirányítónak a csoportos címet használva. A DR felelőssége eljuttatni az információt a többi OSPF forgalomirányítónak a csoportos cím alkalmazásával. Azon kívül, hogy így csökkenthető a frissítések száma, a folyamat biztosítja, hogy minden forgalomirányító egységesen, egy időben és ugyanazt az információt kapja meg egyetlen forrásból. A tartalék kijelölt forgalomirányító (BDR) jelenlétével kiküszöbölhető a hálózat egyetlen hibapontból származó sérülékenysége. A kijelölt forgalomirányítóhoz hasonlóan a BDR is figyeli a IP-címre érkező üzeneteket, illetve megkapja a frissítéseket. A DR működésképtelenné válása esetén a BDR forgalomirányító azonnal átveszi a kijelölt forgalomirányító szerepét, és új BDR választás történik a szegmensen. A kitüntetett szereppel nem rendelkező forgalomirányítók neve: DROther. Helyi hálózatokon a legmagasabb OSPF forgalomirányító azonosítóval rendelkező forgalomirányítót lesz a DR. A második legnagyobb forgalomirányítóazonosítóval rendelkező lesz a BDR. A forgalomirányító azonosító egy IP-cím, amelyet az alábbi paraméterek befolyásolnak: 1. A router-id parancs alkalmazásával meghatározott érték 9

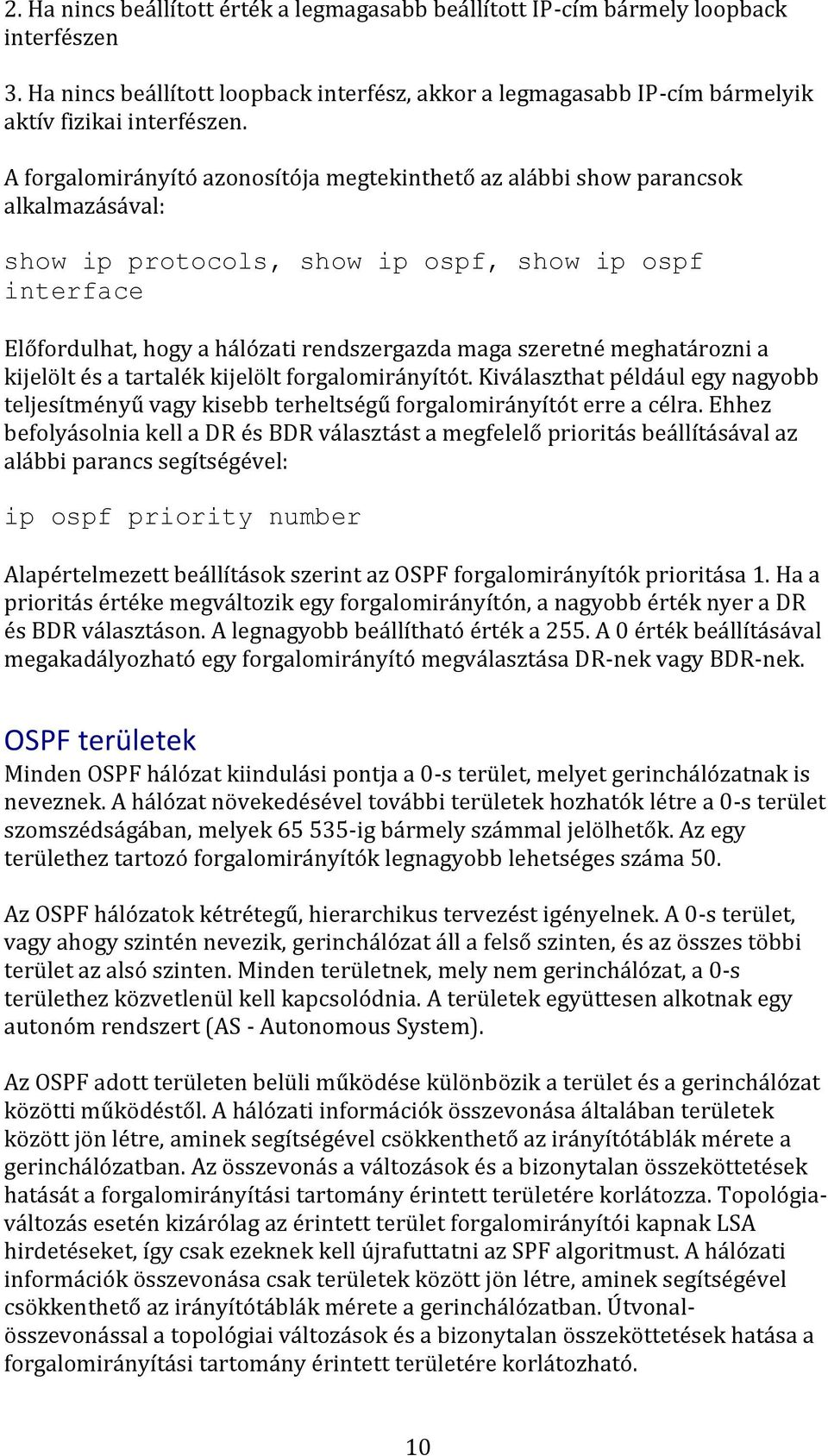

10 2. Ha nincs beállított érték a legmagasabb beállított IP-cím bármely loopback interfészen 3. Ha nincs beállított loopback interfész, akkor a legmagasabb IP-cím bármelyik aktív fizikai interfészen. A forgalomirányító azonosítója megtekinthető az alábbi show parancsok alkalmazásával: show ip protocols, show ip ospf, show ip ospf interface Előfordulhat, hogy a hálózati rendszergazda maga szeretné meghatározni a kijelölt és a tartalék kijelölt forgalomirányítót. Kiválaszthat például egy nagyobb teljesítményű vagy kisebb terheltségű forgalomirányítót erre a célra. Ehhez befolyásolnia kell a DR és BDR választást a megfelelő prioritás beállításával az alábbi parancs segítségével: ip ospf priority number Alapértelmezett beállítások szerint az OSPF forgalomirányítók prioritása 1. Ha a prioritás értéke megváltozik egy forgalomirányítón, a nagyobb érték nyer a DR és BDR választáson. A legnagyobb beállítható érték a 255. A 0 érték beállításával megakadályozható egy forgalomirányító megválasztása DR-nek vagy BDR-nek. OSPF területek Minden OSPF hálózat kiindulási pontja a 0-s terület, melyet gerinchálózatnak is neveznek. A hálózat növekedésével további területek hozhatók létre a 0-s terület szomszédságában, melyek ig bármely számmal jelölhetők. Az egy területhez tartozó forgalomirányítók legnagyobb lehetséges száma 50. Az OSPF hálózatok kétrétegű, hierarchikus tervezést igényelnek. A 0-s terület, vagy ahogy szintén nevezik, gerinchálózat áll a felső szinten, és az összes többi terület az alsó szinten. Minden területnek, mely nem gerinchálózat, a 0-s területhez közvetlenül kell kapcsolódnia. A területek együttesen alkotnak egy autonóm rendszert (AS - Autonomous System). Az OSPF adott területen belüli működése különbözik a terület és a gerinchálózat közötti működéstől. A hálózati információk összevonása általában területek között jön létre, aminek segítségével csökkenthető az irányítótáblák mérete a gerinchálózatban. Az összevonás a változások és a bizonytalan összeköttetések hatását a forgalomirányítási tartomány érintett területére korlátozza. Topológiaváltozás esetén kizárólag az érintett terület forgalomirányítói kapnak LSA hirdetéseket, így csak ezeknek kell újrafuttatni az SPF algoritmust. A hálózati információk összevonása csak területek között jön létre, aminek segítségével csökkenthető az irányítótáblák mérete a gerinchálózatban. Útvonalösszevonással a topológiai változások és a bizonytalan összeköttetések hatása a forgalomirányítási tartomány érintett területére korlátozható. 10

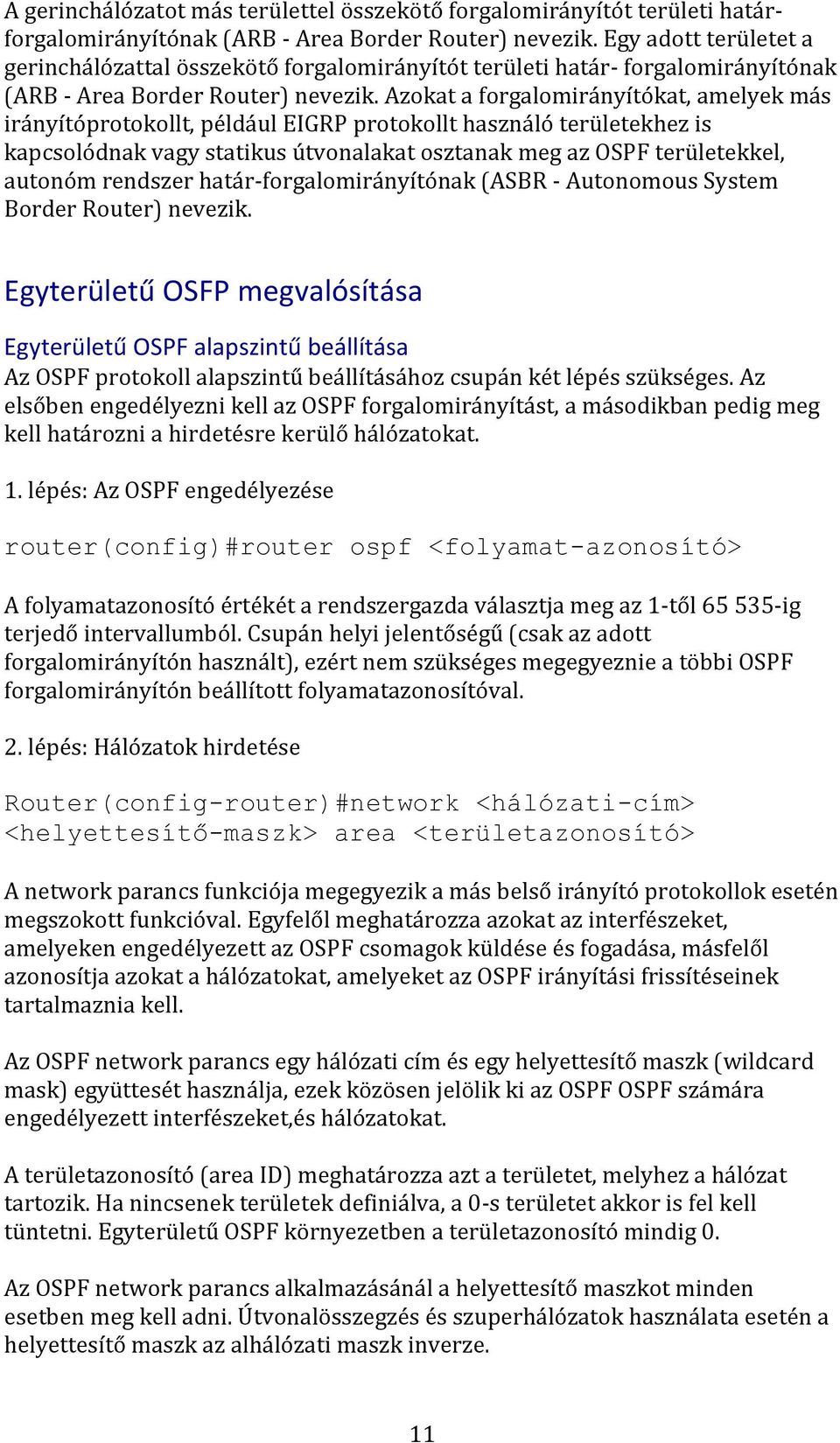

11 A gerinchálózatot más területtel összekötő forgalomirányítót területi határforgalomirányítónak (ARB - Area Border Router) nevezik. Egy adott területet a gerinchálózattal összekötő forgalomirányítót területi határ- forgalomirányítónak (ARB - Area Border Router) nevezik. Azokat a forgalomirányítókat, amelyek más irányítóprotokollt, például EIGRP protokollt használó területekhez is kapcsolódnak vagy statikus útvonalakat osztanak meg az OSPF területekkel, autonóm rendszer határ-forgalomirányítónak (ASBR - Autonomous System Border Router) nevezik. Egyterületű OSFP megvalósítása Egyterületű OSPF alapszintű beállítása Az OSPF protokoll alapszintű beállításához csupán két lépés szükséges. Az elsőben engedélyezni kell az OSPF forgalomirányítást, a másodikban pedig meg kell határozni a hirdetésre kerülő hálózatokat. 1. lépés: Az OSPF engedélyezése router(config)#router ospf <folyamat-azonosító> A folyamatazonosító értékét a rendszergazda választja meg az 1-től ig terjedő intervallumból. Csupán helyi jelentőségű (csak az adott forgalomirányítón használt), ezért nem szükséges megegyeznie a többi OSPF forgalomirányítón beállított folyamatazonosítóval. 2. lépés: Hálózatok hirdetése Router(config-router)#network <hálózati-cím> <helyettesítő-maszk> area <területazonosító> A network parancs funkciója megegyezik a más belső irányító protokollok esetén megszokott funkcióval. Egyfelől meghatározza azokat az interfészeket, amelyeken engedélyezett az OSPF csomagok küldése és fogadása, másfelől azonosítja azokat a hálózatokat, amelyeket az OSPF irányítási frissítéseinek tartalmaznia kell. Az OSPF network parancs egy hálózati cím és egy helyettesítő maszk (wildcard mask) együttesét használja, ezek közösen jelölik ki az OSPF OSPF számára engedélyezett interfészeket,és hálózatokat. A területazonosító (area ID) meghatározza azt a területet, melyhez a hálózat tartozik. Ha nincsenek területek definiálva, a 0-s területet akkor is fel kell tüntetni. Egyterületű OSPF környezetben a területazonosító mindig 0. Az OSPF network parancs alkalmazásánál a helyettesítő maszkot minden esetben meg kell adni. Útvonalösszegzés és szuperhálózatok használata esetén a helyettesítő maszk az alhálózati maszk inverze. 11

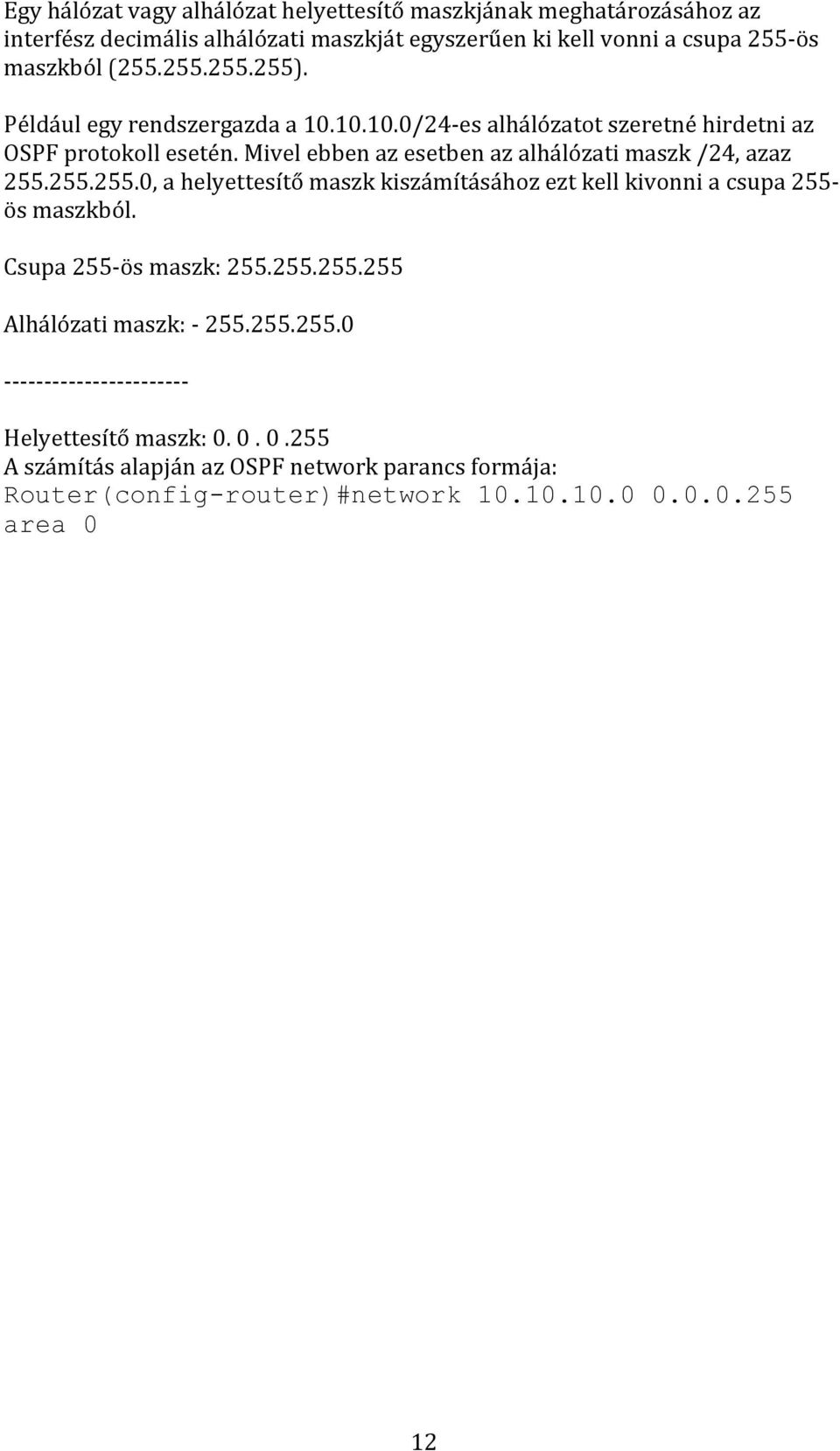

12 Egy hálózat vagy alhálózat helyettesítő maszkjának meghatározásához az interfész decimális alhálózati maszkját egyszerűen ki kell vonni a csupa 255-ös maszkból ( ). Például egy rendszergazda a /24-es alhálózatot szeretné hirdetni az OSPF protokoll esetén. Mivel ebben az esetben az alhálózati maszk /24, azaz , a helyettesítő maszk kiszámításához ezt kell kivonni a csupa 255- ös maszkból. Csupa 255-ös maszk: Alhálózati maszk: Helyettesítő maszk: A számítás alapján az OSPF network parancs formája: Router(config-router)#network area 0 12

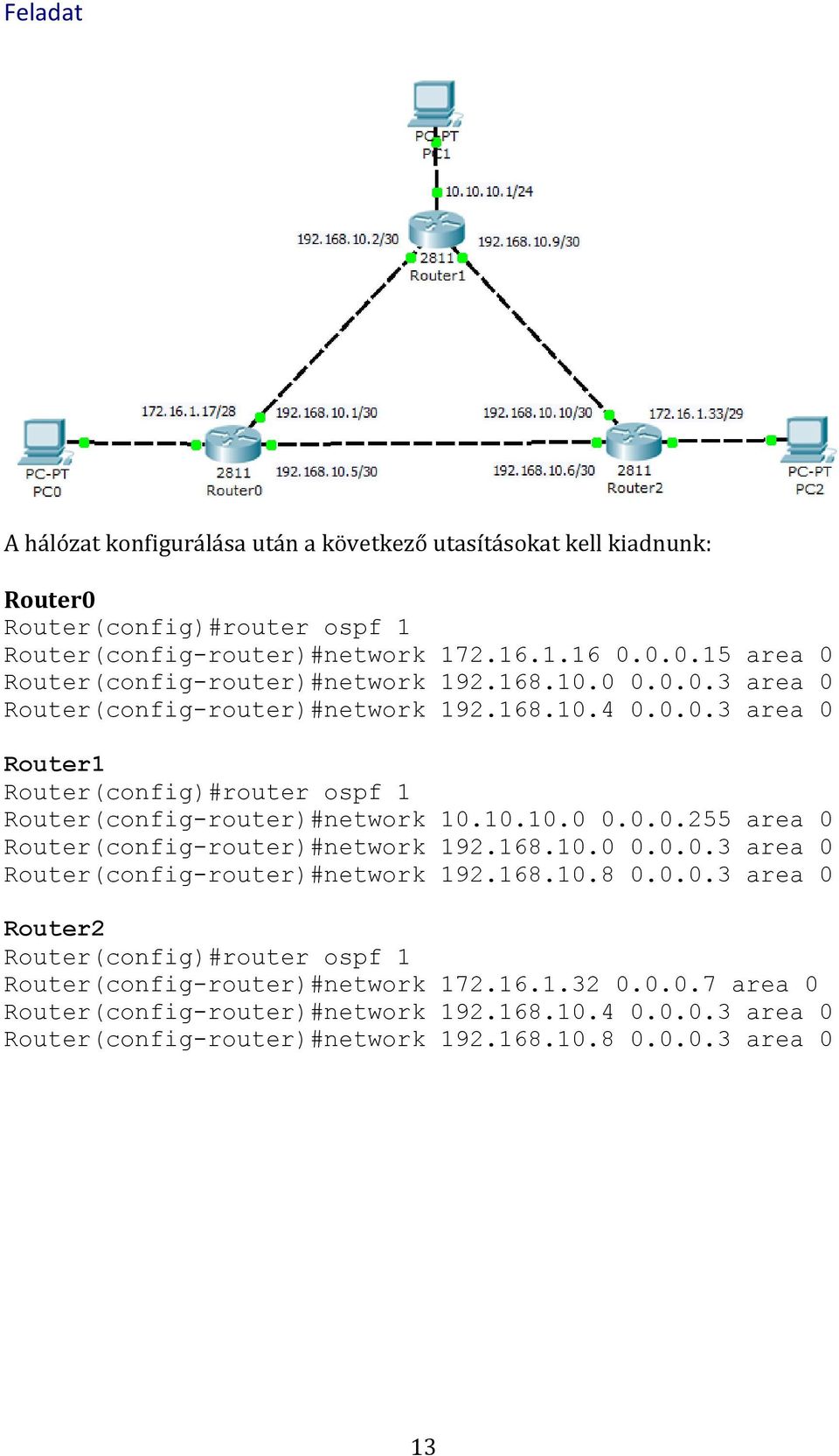

13 Feladat A hálózat konfigurálása után a következő utasításokat kell kiadnunk: Router0 Router(config)#router ospf 1 Router(config-router)#network area 0 Router(config-router)#network area 0 Router(config-router)#network area 0 Router1 Router(config)#router ospf 1 Router(config-router)#network area 0 Router(config-router)#network area 0 Router(config-router)#network area 0 Router2 Router(config)#router ospf 1 Router(config-router)#network area 0 Router(config-router)#network area 0 Router(config-router)#network area 0 13

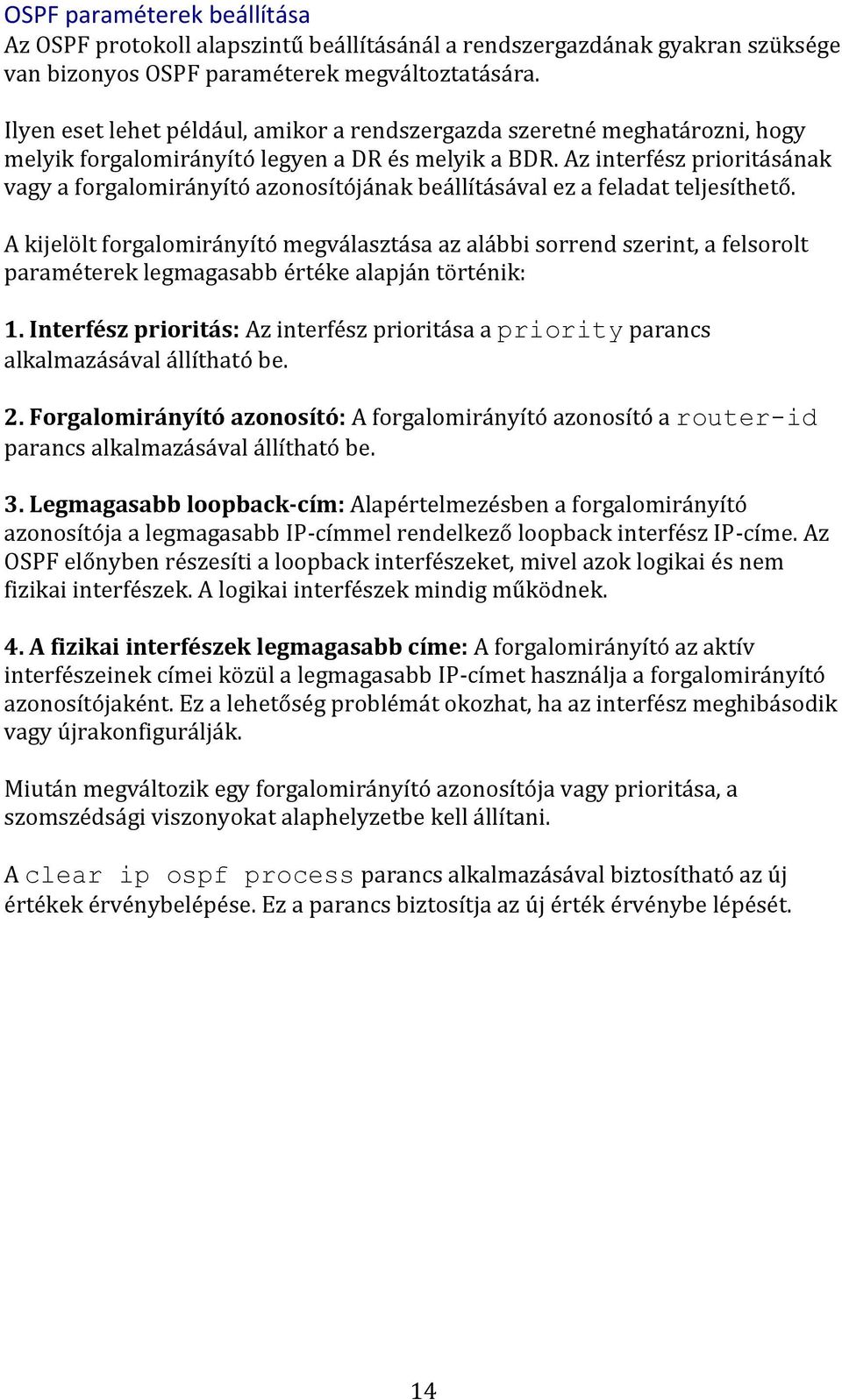

14 OSPF paraméterek beállítása Az OSPF protokoll alapszintű beállításánál a rendszergazdának gyakran szüksége van bizonyos OSPF paraméterek megváltoztatására. Ilyen eset lehet például, amikor a rendszergazda szeretné meghatározni, hogy melyik forgalomirányító legyen a DR és melyik a BDR. Az interfész prioritásának vagy a forgalomirányító azonosítójának beállításával ez a feladat teljesíthető. A kijelölt forgalomirányító megválasztása az alábbi sorrend szerint, a felsorolt paraméterek legmagasabb értéke alapján történik: 1. Interfész prioritás: Az interfész prioritása a priority parancs alkalmazásával állítható be. 2. Forgalomirányító azonosító: A forgalomirányító azonosító a router-id parancs alkalmazásával állítható be. 3. Legmagasabb loopback-cím: Alapértelmezésben a forgalomirányító azonosítója a legmagasabb IP-címmel rendelkező loopback interfész IP-címe. Az OSPF előnyben részesíti a loopback interfészeket, mivel azok logikai és nem fizikai interfészek. A logikai interfészek mindig működnek. 4. A fizikai interfészek legmagasabb címe: A forgalomirányító az aktív interfészeinek címei közül a legmagasabb IP-címet használja a forgalomirányító azonosítójaként. Ez a lehetőség problémát okozhat, ha az interfész meghibásodik vagy újrakonfigurálják. Miután megváltozik egy forgalomirányító azonosítója vagy prioritása, a szomszédsági viszonyokat alaphelyzetbe kell állítani. A clear ip ospf process parancs alkalmazásával biztosítható az új értékek érvénybelépése. Ez a parancs biztosítja az új érték érvénybe lépését. 14
