Konfiguráljuk be a TCP/IP protokolt a szerveren: LOAD INETCFG A menüpontokból válasszuk ki a Proctcols menüpontot:

Átírás

1 A TCP/IP protokolll konfigurálása Konfiguráljuk be a TCP/IP protokolt a szerveren: LOAD INETCFG A menüpontokból válasszuk ki a Proctcols menüpontot: A NetWare-ben beállítható protokolllok jelennek meg menüszerûen. Az egyszerû installálás Simple Installation) után csak a IPX lesz engedélyezve. A megjelenõ protokolllok közül válasszuk a TCP/IP-t. (1 of 14) [ :28:57]

2 Az ablakban a TCP/IP konfigurációs beállításai jelennek meg. A TCP/IP beállításokat a hálózati környezethez kell igazítani. (2 of 14) [ :28:57]

3 A konfigurálást két hálózati esetben mutatjuk be: Ha intranet-et akarunk létrehozni és egy szervert használunk fájl és WEB szervernek, akkor nincs más teendõk, csak a TCP/IP protokolllt engedélyeztetni kell, azaz a TCP/IP Status-t állítsuk Enabled-ra. Ilyenkor a szerver TCP/IP végpontként viselkedik, azaz az IP csomagok továbbítása tiltva van (IP Packet Forwarding: Disabled ("End Node")). Ekkor a RIP illetve OSPF (dimanikus routing protokoll) további konfigurálása nem szükséges, illetve a statikus route táblázat (Static Routing Configuration) kitöltésének nincs jelentõsége, hiszen a szerver nem routerként fog viselkedik. ( A RIP engedélyezve van, a szerver csak a dinamikus routing információkat használja) A szûrés engedélyezését (Filter Support) illetve a Expert Configuration Options menüpontot szintén nem kell ebben az esetben konfigurálni, hagyjuk az alapbeállításon. (3 of 14) [ :28:57]

4 Ha a szerver egy másik hálózathoz (pl.: Internet) van csatlakoztatva egy router-en keresztül, akkor további konfigurálások szükségesek. Elõször engedélyezzük az IP csomagok továbbítását, azaz a IP Packet Forwarding menüpontot állítsuk Enabled ("Routing")-re. Ezzel lehetõvé tettük az IP csomagok továbbítását, már csak azt kell megadnunk, hova továbbítsa a csomagokat. Ha a munkaállomásról elérni kívánt hálózat nem közvetlenül elérhetõ, akkor az un. alapértelmezett átjárónak (Default Gateway) továbbítja. (4 of 14) [ :28:57]

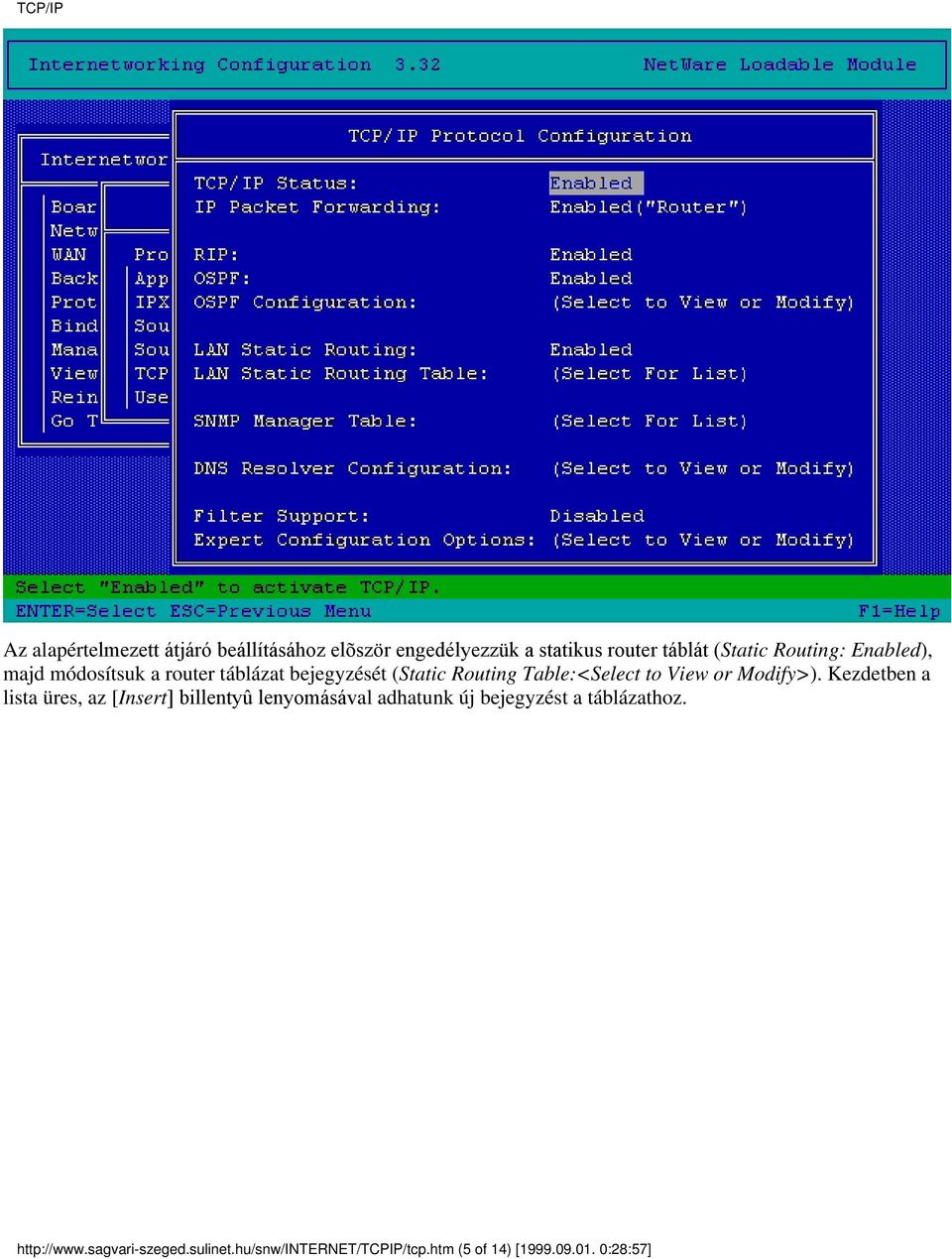

5 Az alapértelmezett átjáró beállításához elõször engedélyezzük a statikus router táblát (Static Routing: Enabled), majd módosítsuk a router táblázat bejegyzését (Static Routing Table:<Select to View or Modify>). Kezdetben a lista üres, az [Insert] billentyû lenyomásával adhatunk új bejegyzést a táblázathoz. (5 of 14) [ :28:57]

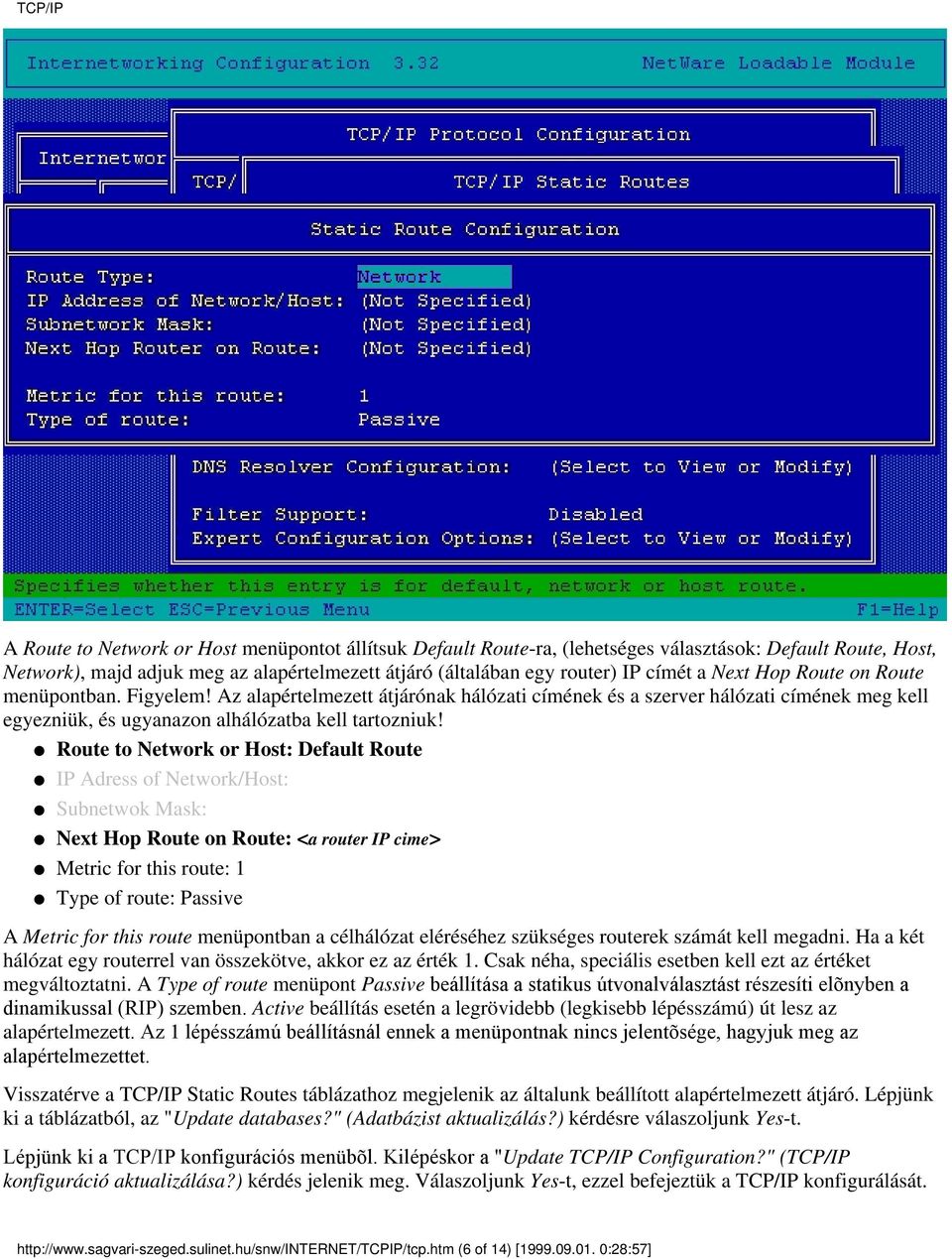

6 A Route to Network or Host menüpontot állítsuk Default Route-ra, (lehetséges választások: Default Route, Host, Network), majd adjuk meg az alapértelmezett átjáró (általában egy router) IP címét a Next Hop Route on Route menüpontban. Figyelem! Az alapértelmezett átjárónak hálózati címének és a szerver hálózati címének meg kell egyezniük, és ugyanazon alhálózatba kell tartozniuk! Route to Network or Host: Default Route IP Adress of Network/Host: Subnetwok Mask: Next Hop Route on Route: <a router IP cime> Metric for this route: 1 Type of route: Passive A Metric for this route menüpontban a célhálózat eléréséhez szükséges routerek számát kell megadni. Ha a két hálózat egy routerrel van összekötve, akkor ez az érték 1. Csak néha, speciális esetben kell ezt az értéket megváltoztatni. A Type of route menüpont Passive beállítása a statikus útvonalválasztást részesíti elõnyben a dinamikussal (RIP) szemben. Active beállítás esetén a legrövidebb (legkisebb lépésszámú) út lesz az alapértelmezett. Az 1 lépésszámú beállításnál ennek a menüpontnak nincs jelentõsége, hagyjuk meg az alapértelmezettet. Visszatérve a TCP/IP Static Routes táblázathoz megjelenik az általunk beállított alapértelmezett átjáró. Lépjünk ki a táblázatból, az "Update databases?" (Adatbázist aktualizálás?) kérdésre válaszoljunk Yes-t. Lépjünk ki a TCP/IP konfigurációs menübõl. Kilépéskor a "Update TCP/IP Configuration?" (TCP/IP konfiguráció aktualizálása?) kérdés jelenik meg. Válaszoljunk Yes-t, ezzel befejeztük a TCP/IP konfigurálását. (6 of 14) [ :28:57]

7 A TCP/IP protokoll beállítása után, a megfelelõ hálózati interfészhez hozzá kell rendelnünk. Ezt a fõmenübõl a Bindings menüponttal tehetjük meg. A menüpont kiválasztása után a képernyõn a beállított interfész-protokolll hozzárendelések jelennek meg. Az egyszerû installálás (Simple Installation) után csak a IPX protokoll lesz hozzárendelve a megfelelõ hálózati interfészhez. Példa: A példában két IPX protokoll van az NW2000_1 hálózati inetrfészhez rendelve. (Megjegyzés: A két hozzárendelés a Ethernet 802_2 és a Ethernet 802_3 keretformátum hozzárendelése miatt szükséges.) Az [Insert] billentyû lenyomásával vehetünk fel további hozzárendeléseket. A megjelenõ ablakból válasszuk ki a TCP/IP protokollt. (7 of 14) [ :28:57]

8 A protokoll kiválasztása után, a lehetséges interfészek jelennek meg. Ezek közül kell választanunk, melyikhez kívánjuk a TCP/IP protokollt hozzárendelni. Példa: (8 of 14) [ :28:57]

9 A hálózati interfész megadása után, a TCP/IP és a LAN interfész konfigurálását kell elvégezni. (9 of 14) [ :28:57]

10 Két menüpontot kell kitöltenünk, a Local IP Address és a Subnetwork Mask of Connected Network menüpontokat. A Local IP Address menüpontban az interfészhez rendelt IP cimet kell beállítani, a Subnetwork Mask of Connected Network menüpontban pedig az interfészhez rendelt alhálózati maszkot. A TCP/IP protokoll beállítása az Ethernet_II keretformátumot igényli. Ez az alapértelmezés, külön konfigurációt nem igényel. (Megjegyzés: Egyetlenegyszer tapasztaltuk, hogy nem a megfelelõ keretformátum volt beállítva az installálás után. Hogy biztosak legyünk a helyes beállításban, javasolt, hogy nézzük meg az Expert TCP/IP Bind Optinos menüpontot, ott láthatjuk a Frame Type beállítást. Ha a beállítás nem Ethernet_II, akkor módosítsuk!) Lépjünk ki a menübõl. Kilépéskor a "Update TCP/IP Configuration?" (TCP/IP konfiguráció aktualizálása?) kérdés jelenik meg. Válaszoljunk Yes-t, melyek után a Protocol To Interface/Group Bindings ablakban megjelenik a beállított TCP/IP-Interfész hozzárendelés. Példa (ha a IP címet adtuk meg a szerver IP címének) (10 of 14) [ :28:57]

11 Térjünk vissza a fõmenübe. Ha most ki akarunk lépni az INETCFG-bõl, akkor egy figyelmeztetést kapunk: Az üzenet arra figyelmezet, hogy a beállításaink csak a szerver újraindítása, vagy a konzolból történõ reinitialize system parancs kiadása után aktualizálódnak. Tapasztalataink alapján a szerver újraindítása a javasolt eljárás. Indítsuk újra szervert. Ehhez lépjünk ki a az INETCFG-bõl, adjuk ki a DOWN parancsot a konzolon, majd a szerver leállása után a RESTART SERVER parancsot. (Illetve használható még a DOWN után az EXIT parancs, majd a gép újraindítása) Újraindítás után ellenõrizzük a TCP/IP interfész mûködését. Ehhez töltsük be a PING.NLM modult (LOAD PING). (11 of 14) [ :28:57]

12 A Host Name menüpontban adjuk meg az elõzõekben az interfészhez rendelt IP cimet. (pl.: ), majd nyomjuk meg az [Enter] billentyût. Az [Esc] billentyû megnyomásával a program egy IP csomagokat kezd küldeni az általunk megadott IP címre. Ha a IP csomag elérte a rendeltetési helyét, akkor a címzett egy válaszcsomagot küld rá. A PING modul számolja a küldött, illetve a visszaérkezett csomagok számát, valamint a köztük eltelt idõt. (12 of 14) [ :28:57]

13 Node: A hálózati csomópont címe, amelynek a csomagokat küldjük Sent: A küldött csomagok száma (folyamatosan változik) Received: A visszaérkezet csomagok száma (százalékban is). High: A leghosszabb idõ, mialatt egy csomag visszaérkezett. Low: A legrövidebb idõ, mialatt egy csomag visszaérkezett. Last Average: A küldés és visszaérkezés között eltelt átlagos idõ Trend: A küldés és visszaérkezés között eltelt várható idõ Amennyiben alapértelmezett átjárót is állítottunk ellenõrizhetjük, hogy a csomagok "látjuk-e" a routert, azaz megérkeznek-e az oda küldött csomagjaink. Ehhez a [Insert] billentyû lenyomásával további csomópontokat szólíthatunk meg. Ha minden elküldött csomagra érkezik válasz (a Sent és a Received megegyezik, illetve a received mellett 100% látszik), akkor az interfész és a célállomás is mûködik. Tételezzük fel, hogy a szerver IPX kapcsolata helyesen mûködik, de a TCP/IP kapcsolat nem. Milyen problémák merülhetnek fel: 1. A helyi interfész IP címére küldött csomagok nem érkeznek vissza. nem engedélyeztük a TCP/IP protokollt nem rendeltük hozzá a TCP/IP protokollhoz hálózati interfészt megváltoztattuk az default beállításokat. A IntraNetwre-ben nagyon sok különbözõ fontos és kevésbé fontos paraméter megváltoztatására van mód. Egy-egy rossz beállítása a rendszer teljes vagy részleges mûködésképtelenségét is okozhatja. A Novell javaslata, hogy általában a default beállításoktól ne térjünk el, csak ha teljesen tisztában vagyunk a paraméter megváltoztatásának rendszerre gyakorolt hatásáról. (13 of 14) [ :28:57]

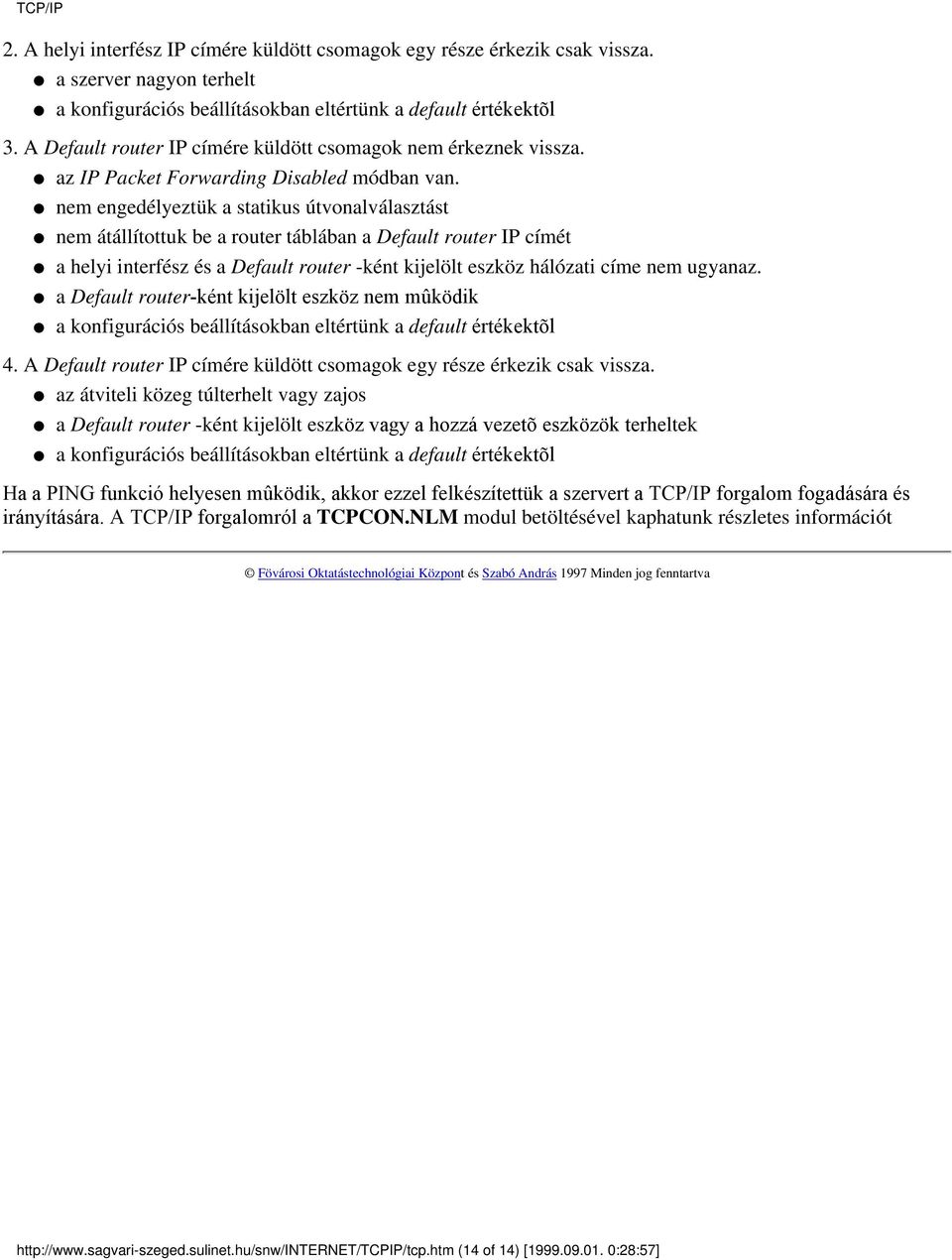

14 2. A helyi interfész IP címére küldött csomagok egy része érkezik csak vissza. a szerver nagyon terhelt a konfigurációs beállításokban eltértünk a default értékektõl 3. A Default router IP címére küldött csomagok nem érkeznek vissza. az IP Packet Forwarding Disabled módban van. nem engedélyeztük a statikus útvonalválasztást nem átállítottuk be a router táblában a Default router IP címét a helyi interfész és a Default router -ként kijelölt eszköz hálózati címe nem ugyanaz. a Default router-ként kijelölt eszköz nem mûködik a konfigurációs beállításokban eltértünk a default értékektõl 4. A Default router IP címére küldött csomagok egy része érkezik csak vissza. az átviteli közeg túlterhelt vagy zajos a Default router -ként kijelölt eszköz vagy a hozzá vezetõ eszközök terheltek a konfigurációs beállításokban eltértünk a default értékektõl Ha a PING funkció helyesen mûködik, akkor ezzel felkészítettük a szervert a TCP/IP forgalom fogadására és irányítására. A TCP/IP forgalomról a TCPCON.NLM modul betöltésével kaphatunk részletes információt Fövárosi Oktatástechnológiai Központ és Szabó András 1997 Minden jog fenntartva (14 of 14) [ :28:57]
